AutoCAD Architecture 2011. Руководство пользователя (глава 36-40)

Справка: AecSpaceOffsetInfo Class

В следующем списке представлены все члены базового класса

AecSpaceOffsetInfo

namespace Autodesk.Aec.SpaceOffsetRulesManager

{

public class AecSpaceOffsetInfo

{

public static AecSpaceOffsetInfo kNoChange;

public static AecSpaceOffsetInfo kOffsetToAdjacent;

public static AecSpaceOffsetInfo kOffsetToCenter;

public static AecSpaceOffsetInfo kOffsetToOpposite;

public AecSpaceOffsetInfo(AecSpaceOffsetType type);

public AecSpaceOffsetInfo(AecSpaceOffsetType type, double

value);

public AecSpaceOffsetType OffsetType { get; set; }

public double OffsetValue { get; set; }

}

Величина

Autodesk.Aec.SpaceOffsetRulesManager.AecSpaceOffsetType

перечислимого

типа может иметь одно из следующих значений:

Описание

Значение

Смещение внутри ограничивающего объек-
та (как правило, соответствует отсутствию
смещения)

Adjacent

Смещение к центру ограничивающего
объекта

Центр

Смещение к противоположной стороне
ограничивающего объекта

Opposite

Уже примененные смещения не изменяются

NoChange

AecSpaceOffsetOpeningInfo Class

Класс

AecSpaceOffsetOpeningInfo

используется для описания смещения как результата

применения правила ограничивающих смежностей или правил ограничивающих
проемов. Смещение возвращается при реализации методов

Apply

этого класса,

Реализация правил смещения | 3497

вызываемых AutoCAD Architecture при расчете смещений границ помещения в
соответствии со стандартом, которому назначено это правило.

Задается смещение с двумя свойствами - тип и значение. Тип определяет, где
смещение должно быть привязано на ограничивающем объекте, например на соседней
грани стены или дверной панели. Значение определяет дополнительное расстояние
смещения от этой привязки, где положительное значение будет увеличиваться в
направлении от рассматриваемого помещения. Например, можно определить
смещение, которое привязано к центру стены, которая затем имеет дополнительное
смещение 1 дюйм относительно противолежащей грани.

Ссылка: AecSpaceOffsetOpeningInfo Class

В следующем списке представлены все члены базового класса

AecSpaceOffsetClassification

namespace Autodesk.Aec.SpaceOffsetRulesManager

{

public class AecSpaceOffsetOpeningInfo

{

public AecSpaceOffsetOpeningInfo(AecSpaceOffsetOpeningType

type);

public AecSpaceOffsetOpeningInfo(AecSpaceOffsetOpeningType

type, double value);

public AecSpaceOffsetOpeningType OffsetType { get; set; }

public double OffsetValue { get; set; }

}

Перечислимый тип

Autodesk.Aec.SpaceOffsetRulesManager.AecSpaceOffsetOpeningType

может быть одним из следующих значений:

Описание

Значение

Смещение внутри ограничивающего объек-
та (как правило, соответствует отсутствию
смещения)

WallAdjacent

Смещение к центру ограничивающего
объекта

WallCenter

Смещение к противоположной стороне
ограничивающего объекта

WallOpposite

3498 | Глава 39 Помещения

Описание

Значение

Определяет смещение по направлению к
внутренней части каркаса ограничивающих
проемов

FrameAdjacent

Смещение к центру каркаса ограничиваю-
щего проема

FrameCenter

Смещение к противоположной стороне
каркаса ограничивающего проема

FrameOpposite

Смещение внутри панели ограничивающего
проема

PanelAdjacent

Смещение к центру панели ограничиваю-
щего проема

PanelCenter

Смещение к противоположной стороне
панели ограничивающего проема

PanelOpposite

Смещение, не зависящее от того, что сме-
щение применяется для ограничивающего

OpeningOwner

объекта, который имеет проем. Не приме-
няются дополнительные задаваемые прави-
ла.

Смещение для привязки с базовой кривой
ограничивающего проема

OpeningBaseCurve

Без смещения. Дополнительные задавае-
мые правила продолжают действовать, по-
ка не будет определено смещение.

NotApplicable

ПРИМЕЧАНИЕ

В настоящее время оконно-дверные сборки не поддерживают

опции "Каркас" и "Панель", которые будут преобразованы в OpeningBaseCurve.

Реализация правил смещения | 3499

Использование нового стандарта

Установка

Если требуемые правила реализованы и успешно создана сборка подключаемого
модуля, необходимо протестировать результаты в AutoCAD Architecture. Для
применения нового стандарта его необходимо переместить или скопировать во
вложенную папку подключаемых модулей стандартов расчета площади AutoCAD
Architecture

\\Program Files\AutoCAD Architecture 2011\Space Calculation Standards\

где находятся предварительно заданные стандарты, входящие в комплект поставки.
Обратите внимание, что если скопировать сборку в папку подключаемых модулей
при запущенном AutoCAD Architecture, его придется перезапустить для загрузки
стандарта.

Применение

После запуска AutoCAD Architecture, после копирования нового подключаемого
модуля стандарта в указанную выше папку, программа автоматически находит и
загружает стандарт вместе с другими стандартами, расположенными в той же самой
папке. Если стандарт реализован правильно, отображается его имя, его можно выбрать
и применить к текущему чертежу.

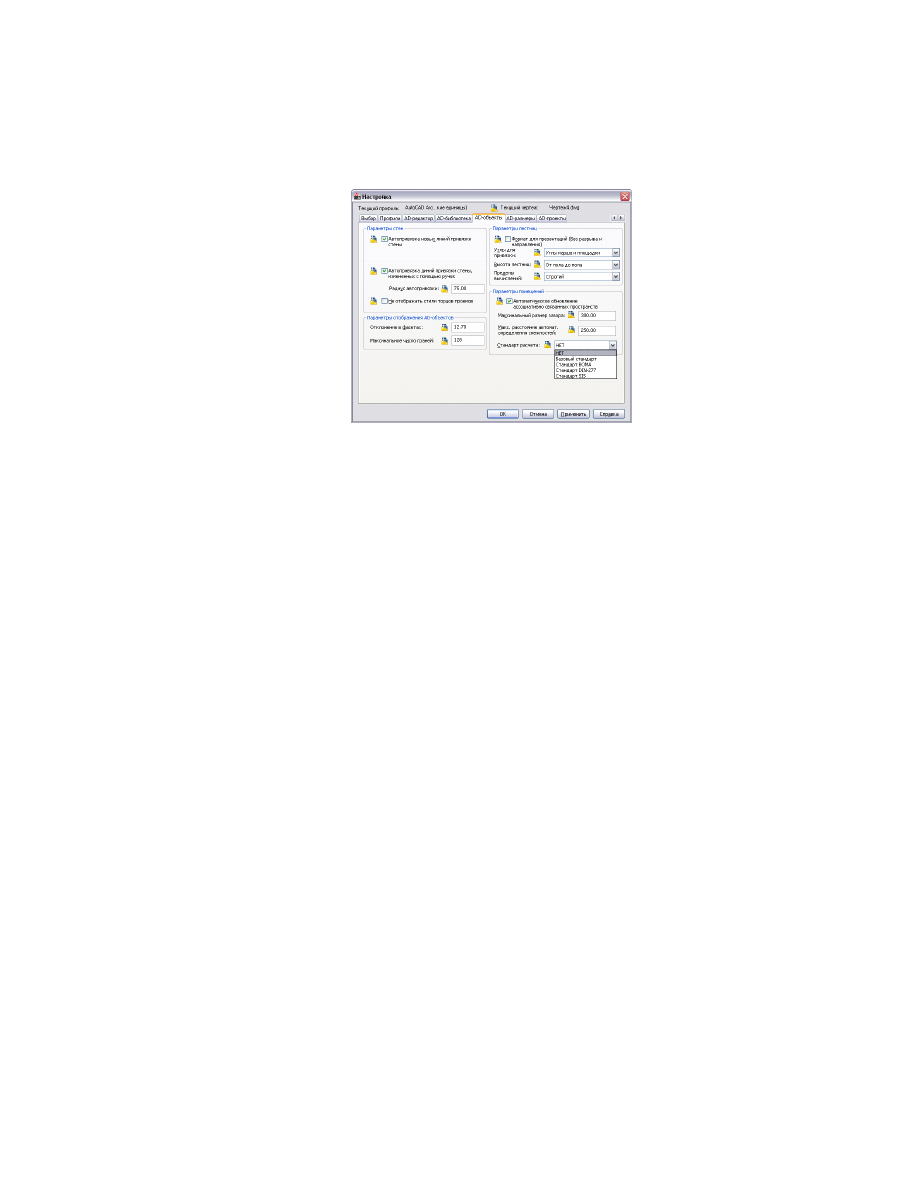

Запустите AutoCAD Architecture.

Щелкните

➤

"Настройка".

Перейдите на вкладку "Параметры AD-объекта".

В области "Стандарты расчета" выберите стандарт.

3500 | Глава 39 Помещения

Дополнительно: Использование классификаций в
стандартах расчета площади

Общий способ введения стандарта состоит в том, чтобы определить смещения между
помещениями в зависимости от их классификаций. Хотя это можно сделать с
помощью API стандарта расчета площади, описанного в предыдущих разделах, и с
помощью доступного .NET API из AutoCAD Architecture, класс

Autodesk.Aec.SpaceOffsetRulesManager.AecSpaceOffsetClassification

предоставляет

некоторые функциональные возможности по обработке классификаций для
упрощения расчета смещений.

Описание классификаций в сборке ресурсов

Имена классификаций отображаются в AutoCAD Architecture, поэтому эти имена
должны быть локализованы. Интерфейс API для использования классификаций при
расчете площади предоставляет ресурсы для определения имен классификаций,
заданных в стандарте. Перед применением и использованием классификаций в
пользовательском стандарте расчета площади их необходимо определить в файле
ресурсов, которые нужно добавить к существующему проекту (или можно создать
сборку с ресурсом и сделать на нее ссылку). Более подробную информацию о создании
строковых ресурсов см. справочную систему среды разработки или интерактивную
библиотеку MSDN. Предполагается, что читатели данного документа способны
создавать и собирать проект с локализованными строками. В этом примере файл

Реализация правил смещения | 3501

ресурсов реализует одну таблицу строку. Предполагается, что файл определяет
следующие строковые глобальные/локальные пары:

Значение

Имя

Зона офисных помещений

Офис

Выходящий на улицу фасад

Наружные элементы

Добавление к стандарту поддержки классификаций

Если стандарт должен работать с классификациями, после создания набора ресурсов
для имен классификаций к нему необходимо добавить объект типа

AecSpaceOffsetClassification

. Это класс обрабатывает все функции стандарта, связанные

с классификациями, при реализации правила.

Инициализация базы данных с классификациями

В следующем примере показаны необходимые действия для заполнения чертежа, к
которому применен стандарт с описаниями классификаций. Это должно выполняться
с помощью метода виртуального базового класса

AecSpaceOffsetStandard.InitDatabase

стандарта, потому что классификации необходимо добавлять к каждому новому
чертежу, использующему этот стандарт. В следующем примере показано, как новый

3502 | Глава 39 Помещения

объект

AecSpaceOffsetClassification

создается и инициализируется в текущей активной

базе данных:

namespace AecSpaceOffsetStandardISA

{

public class AecSpaceOffsetStandardISA: AecSpaceOffsetStandard

{

public AecSpaceOffsetClassification classification

public AecSpaceOffsetStandardISA()

{

}

protected override void InitDatabase(Database database)

{

classification = new AecSpaceOffsetClassification();

classification.Init(

database,

Assembly.GetExecutingAssembly(),

new CultureInfo(SystemObjects.DynamicLinker.ProductLcid,

true);

"AecSpaceOffsetStandardISA.AecSpaceOffsetStandardISAClassifications",

"Имя классификации"

);

}

Метод

AecSpaceOffsetClassification.Init

определяется как:

public void Init(Database database, Assembly assembly, CultureInfo

culture, string

resBaseName, string classificationSetName)

Первые 3 аргумента, как правило, идентичны во всех случаях. Первый аргумент
представляет собой базу данных, к которой необходимо применить набор
классификаций. Второй аргумент является текущей сборкой, реализующей
подключаемый модуль стандарта. Третий аргумент - локализация, для которой
необходимо задать классификации (в примере используется текущая настройка
AutoCAD Architecture, представляющая собой рекомендуемую процедуру). Четвертый
аргумент - имя таблицы строк в ресурсах сборки. Последний аргумент определяет
имя набора классификации в AutoCAD Architecture. Это имя также требуется
локализовать, потому что оно отображается для пользователей. Этот вопрос в тему
данного раздела не входит. При выполнении стандарта с правильно настроенным
файлом ресурсов, в чертеже находятся описания классификаций, применяемые
только к помещениями с именами, определенными в таблице строк ресурсов, при
назначении чертежу стандарта.

Реализация правил смещения | 3503

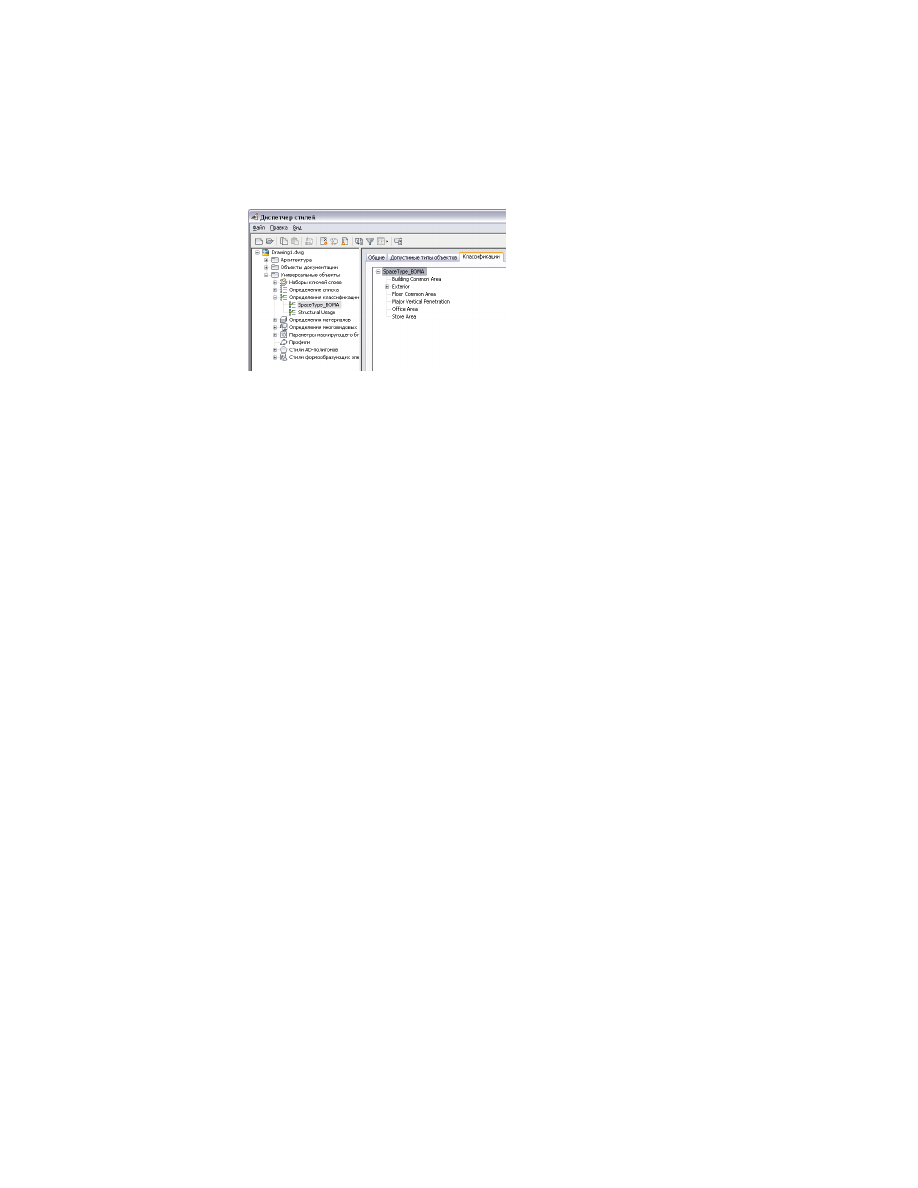

Классификация BOMA, вставленная в чертеж

Использование классификаций в реализации правила

После добавления к текущей базе данных классификаций, их можно использовать
в подключаемых модулях стандартов расчета площади. В принципе, можно
определить классификацию из помещения, если классификация передана в правило
в существующем AutoCAD Architecture .NET API. Но это может оказаться сложным,
особенно из-за того, что в правилах требуется всегда использовать глобальные имена
классификаций для работы со всеми локальными версиями выводимых имен
классификаций. Для упрощения используется класс

AecSpaceOffsetClassification

Считывание имени глобальной классификации из объекта помещения

В классе

AecSpaceOffsetClassification

имеется метод для получения имени глобальной

классификации из объекта помещения, которое можно сравнить с именами,
определенными таблицей строк ресурсов, для определения границ смещения. Метод
представляет собой открытую строку

GetClassificationName(Object Id objId)

. В

следующем примере показано правило ограничивающих смежностей, использующее
классификации, описанные в примерной таблице выше. Правилу требуется доступ
к объекту

AecSpaceOffsetClassification

стандарта, поэтому стандарт передается

3504 | Глава 39 Помещения

конструктору и назначается членам правила. Это означает, что в реализации стандарта

InitRules()

необходимо создать правило с "такой" ссылкой на текущий стандарт.

public class BoundingAdjacencyRuleGross : AecBoundingAdjacencyRule

{

private AecSpaceOffsetStandardISA standard;

public BoundingAdjacencyRuleGross(AecSpaceOffsetStandardISA

standardISA)

{

standard = standardISA;

}

public override AecSpaceOffsetInfo Apply(ObjectId idSpace,

ObjectId idObject, ObjectId idAdjSpace)

{

String classificationNameThis = "";

String classificationNameAdjacent = "";

if (!idSpace.IsNull)

{

classificationNameThis =

standard.Classification.GetClassificationName(idSpace);

}

if (!idAdjSpace.IsNull)

{

classificationNameAdjacent =

standard.Classification.GetClassificationName(idAdjSpace);

}

if (idAdjSpace.IsNull || classificationNameAdjacent

=="Exterior")

{

return new AecSpaceOffsetInfo(AecSpaceOffsetType.Opposite);

}

if (!idAdjSpace.IsNull && classificationNameThis == "Exterior")

{

return new AecSpaceOffsetInfo(AecSpaceOffsetType.Adjacent);

}

if (classificationNameThis == "Office")

{

return new AecSpaceOffsetInfo(AecSpaceOffsetType.Adjacent);

}

// для тестирования

return new AecSpaceOffsetInfo(AecSpaceOffsetType.Center);

}

Реализация правил смещения | 3505

Справка: AecSpaceOffsetClassification Class

В следующем списке представлены все члены базового класса

AecSpaceOffsetClassification

namespace Autodesk.Aec.SpaceOffsetRulesManager

{

public class AecSpaceOffsetClassification

{

public AecSpaceOffsetClassification();

public ObjectId ClassificationDefinitionID { get; }

public string GetClassificationName(ObjectId objId);

public void Init(Database database, Assembly assembly,

CultureInfo culture, string resBaseName, string

classificationSetName);

}

3506 | Глава 39 Помещения

Разрезы

Разрез представляет собой воображаемый разрез модели здания по вертикали, демонстрирующий
детали интерьера. Можно создавать двумерные (2D) или трехмерные (3D) разрезы объектов или
псевдоразрез модели. Можно контролировать размер и форму создаваемого разреза и указывать
материалы, чтобы получить оптимальное представление об объектах разреза. Объекты разреза
остаются привязанными к модели здания, которая используется для их создания, пока не уничтожен
разрез. В результате этой связи между разрезом и моделью здания любые изменения в модели здания
отражаются также и в разрезе.

Разрезы

Разрез представляет собой воображаемый разрез модели здания по вертикали,
демонстрирующий детали интерьера. Можно создавать двумерные (2D) или трехмерные
(3D) разрезы объектов или псевдоразрез модели. Можно контролировать размер и
форму создаваемого разреза и указывать материалы, чтобы получить оптимальное
представление об объектах разреза. Объекты разреза остаются привязанными к модели
здания, которая используется для их создания, пока не уничтожен разрез. В результате
связи между разрезом и моделью здания любые изменения в модели здания отражаются
также и в разрезе.

Линия разреза и обозначения

Линия разреза определяет границы разреза, извлекаемого из модели здания. Линии
разреза могут быть прямыми или ломаными. Можно указать длину и высоту участка,
определяемого линией разреза. Обозначения разреза, которые обычно содержат букву
или цифру и указывают направление разреза, отображаются на каждом конце линии
разреза.

После начертания линии разреза создается объект разреза или вид на псведоразрез с
линии.

3507

отображать компоненты экранного представления разреза и создавать правила,
которые позволяют назначать различным деталям разреза разные компоненты
отображения. Можно контролировать уровни видимости, слои, цвет, тип линии, вес
линии и тип линии каждого компонента. Можно также указать, какие материалы
(штрихование для кирпича иди бетона) используются для отображения
индивидуальных компонентов объекта разреза или стиля 2D разреза. Кроме того,
можно использовать команды редактирования для присвоения индивидуальных
линий в 2D разрезе различным компонентам отображения и для объединения
объектов в 2D разрезе. Можно задавать размеры 2D разреза

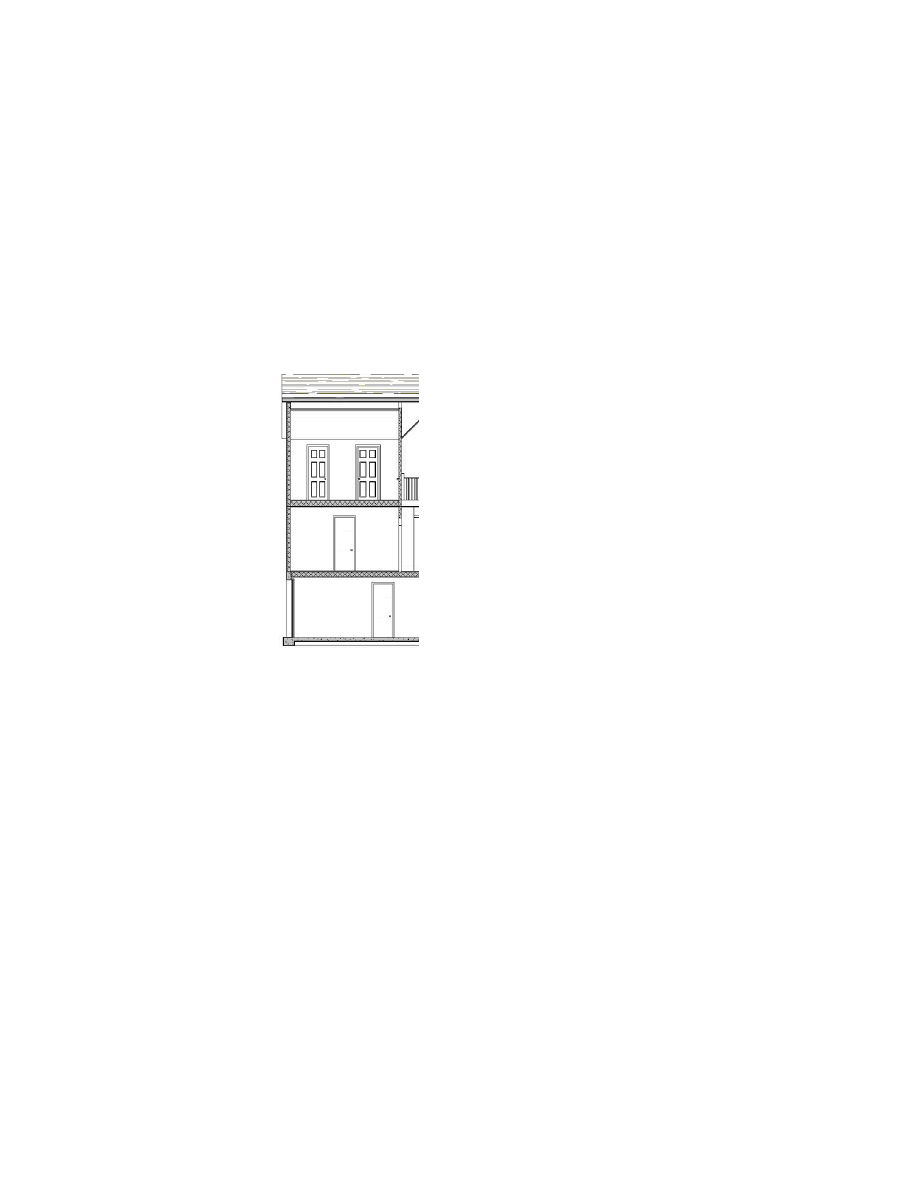

2D разрез с деталями штрихования поверхности и внешнего контура

3D разрезы

3D разрезы получаются с помощью разрезания ряда объектов линией разрезов и
дальнейшего создания из них объекта 3D изометрического разреза. В 3D разрезах
не используются стили. При этом можно контролировать отображение графических
разделов внутри 3D разрезов. С помощью команды "Проекция со скрытыми линиями"
можно построить 2D проекции со скрытыми линиями любого вида 3D разреза,
который можно удалять редактировать и штриховать. Для получения более
подробных сведений об этой команде см. раздел

Создание проекции со скрытыми

линиями

на стр. 3647.

Разрезы | 3509

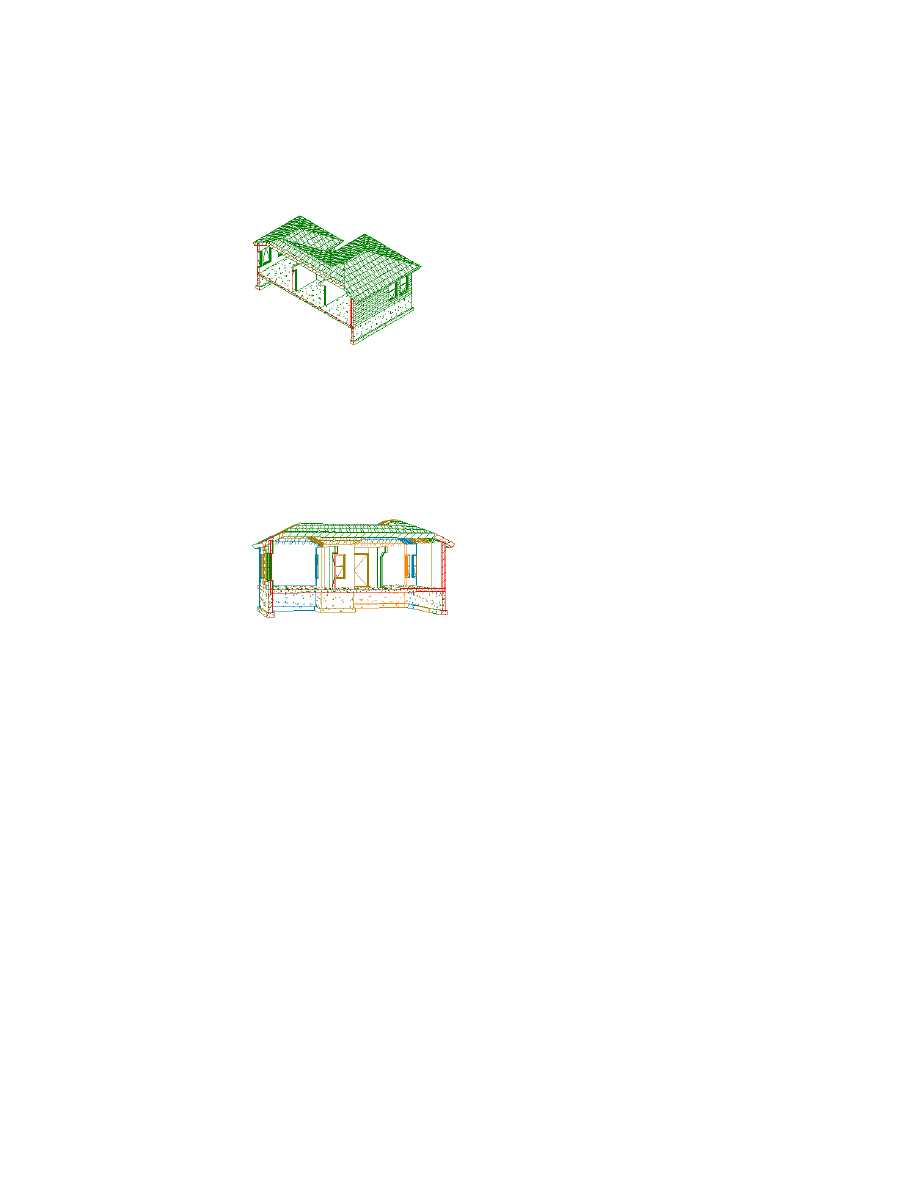

3D разрез в 3D виде.

Графические разделы разреза

2D или 3D объект разреза имеет ряд графических разделов, разделяющих объект
разреза. Эту функцию удобно использовать, если требуется получить вид объекта,
в котором детали, которые находятся ближе при просмотре, выделяются более
темными и жирными линиями, а детали, которые находятся дальше, рисуются более
светлыми линиями.

3D разреза с графическими разделами и заданными цветами для вида с перспективой

Вид псевдоразреза

Вид псевдоразреза - это специальный вид 3D разреза, где разрезанные объекты не
преобразуются в объекты 3D разреза. Вместо этого объекты имеющейся модели
отображаются как 3D разрез. Детали объекта внутри ограничивающей рамки линии
разреза сохраняют индивидуальные компоненты отображения, а детали объектов
за пределами линии разреза могут по желанию быть отображены или скрыты. Для
контроля появления деталей объекта за пределами линии разреза необходимо
присвоить материал разрезанным объектам. При визуализации псевдоразреза
внешнюю деталь можно показать, например, как полупрозрачное добавление.

Более подробные сведения см. в разделе

Создание и редактирование псевдоразреза

на стр. 3533.

Материалы в разрезах

В AutoCAD Architecture можно назначить материалы для различных компонентов
объекта. Эти материалы отображаются при создании 2D или 3D объекта разреза или

3510 | Глава 40 Разрезы

при показе псевдоразреза. Для материалов имеются особые параметры разрезов,
например параметр штриховки для 2D разреза и граница разреза для псевдоразрезов.
В объекте 2D или 3D разреза можно указать, нужно ли использовать графические
свойства материалов или графические свойства объекта разреза.

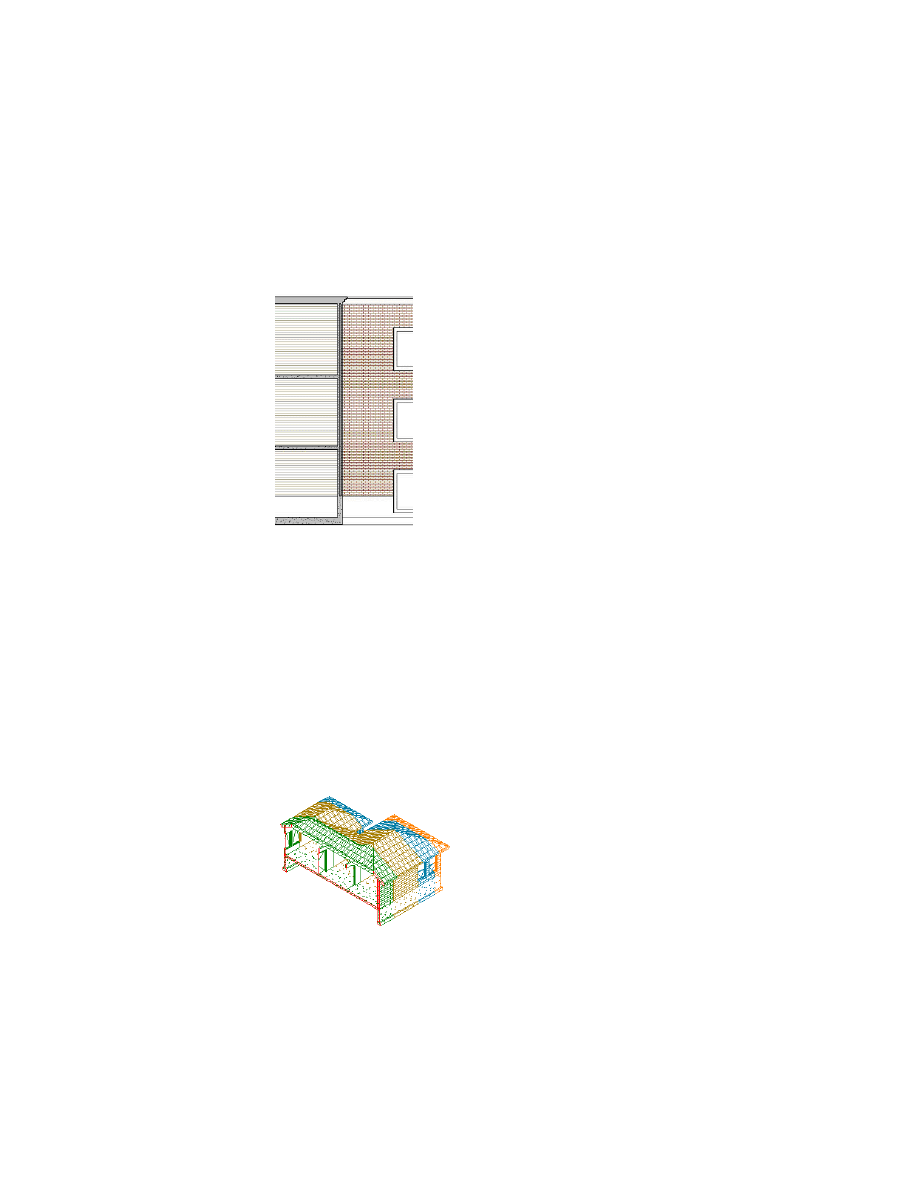

2D разрез с различной штриховкой поверхности

AutoCAD Architecture предусматривает большое количество заранее заданных
материалов для всех основных задач проектирования. Можно использовать эти
заранее заданные материалы или изменять их для своих чертежей. Можно также
создавать свои материалы из шаблона. Более подробные сведения см. в разделе

Экранные компоненты 2D и 3D разрезов и материалы

на стр. 3564.

Разделы в стилях 2D разреза и материалы

При создании графических разделов в собственном стиле, обычно требуются объекты,
которые были бы визуально отличимы от объектов других разделов. При присвоении
материалов объектам можно задать стиль 2D разреза так, чтобы он использовался
как шаблон штриховки из материала, при этом цвет и тип линии брался из
графических свойств раздела.

3D разрез с графическими разделами и присвоенными цветами в 3D виде.

Разрезы | 3511

Более подробные сведения см. в разделе

Используйте графические свойства разделов

и материалы в стилях 2D разреза

на стр. 3571.

Границы материала в 2D разрезах

Границы материала позволяют удалить или ограничить части 2D разреза или фасада.
Например, можно сделать следующее:

■

ограничить количество штриховки с целью получения более понятной
конструкторской документации,

■

выделить область на фасаде или в разрезе.

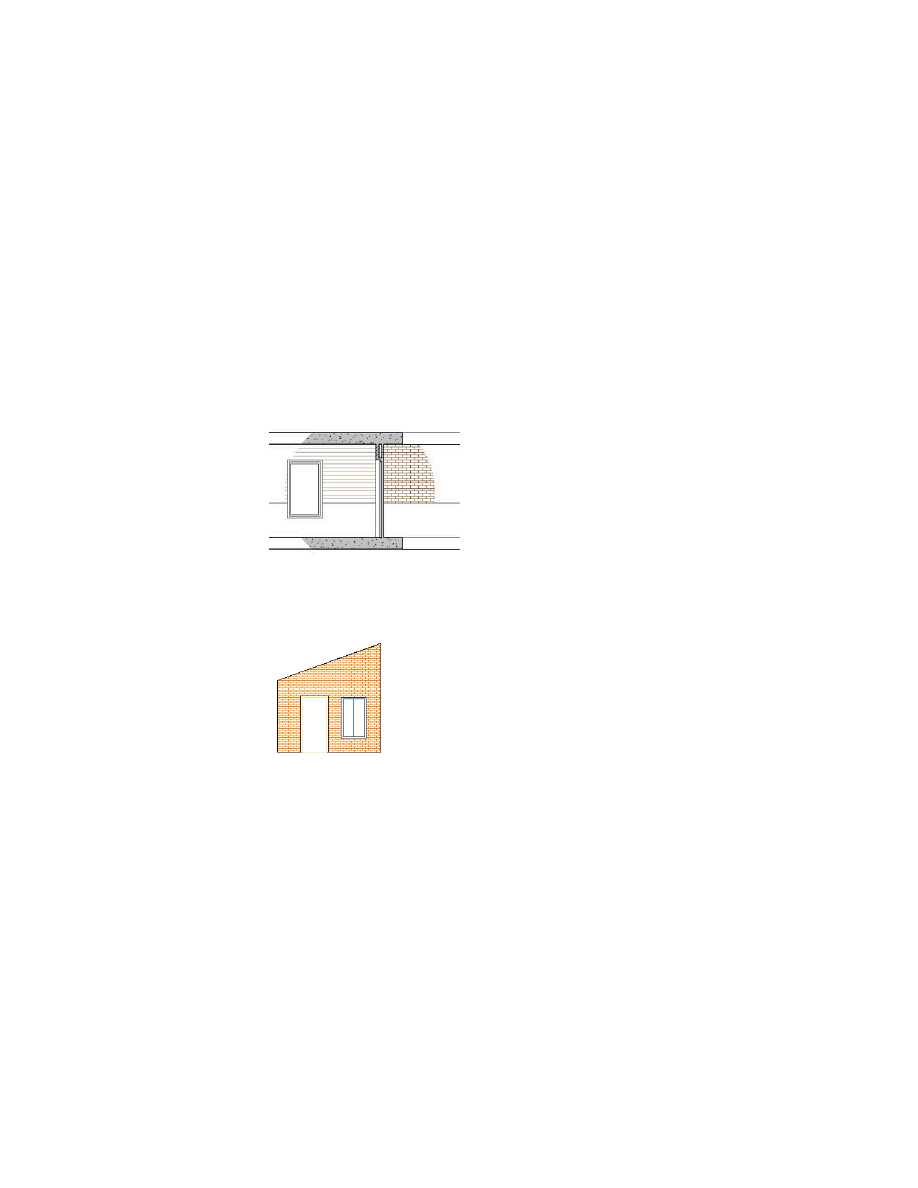

2D разрез с выделением заштрихованной детали участка

■

Замаскируйте часть разреза так, чтобы подробнее прорисовалась деталь.

2D разрез с замаскированной штриховкой

■

Обрежьте участок разреза или фасада неправильной формы.

3512 | Глава 40 Разрезы

2D разрез с обрезанным участком отображенного материала

Более подробные сведения см. в разделе

Создание границы материала в 2D разрезе

на стр. 3543.

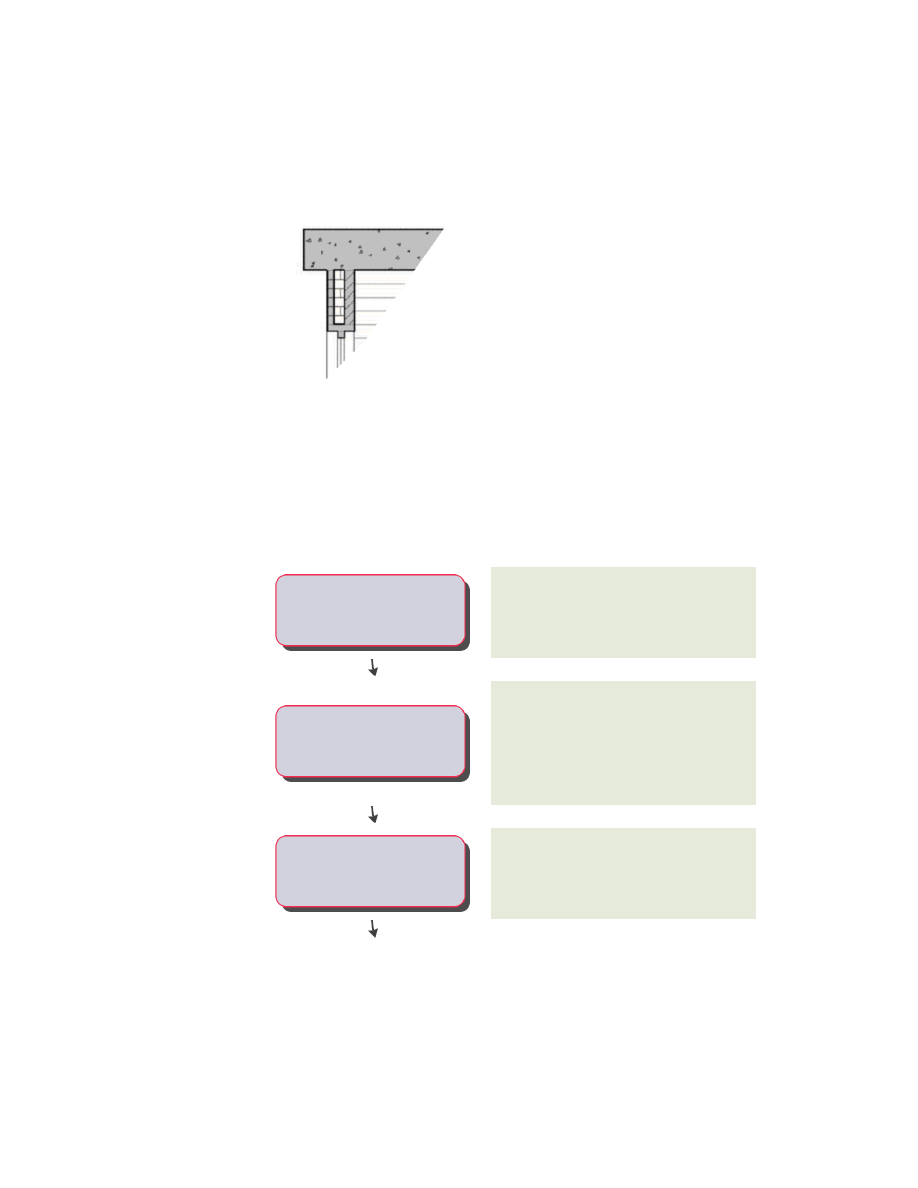

Операция по созданию вида 2D или 3D разреза или
вида псевдоразреза.

Проверьте этапы

Просмотрите ролик

Линия разреза

на стр. 3516 определяет границы

разреза (толщину, высоту и длину), который будет

-----

Нарисуйте линию разреза и
обозначение.

извлечен из модели здания для создания видов
2D и 3D разрезов и псевдоразреза.

Создайте 2D или 3D разрез, выбрав линию разреза
и объекты, которые будут в него включены, и

создайте

на стр. 3528 разрез.

Виды псевдоразреза

на стр. 3533 создаются по

линии разреза. Все объекты чертежа включаются
автоматически.

-----

Создание вида 2D или 3D разреза
или псевдоразреза.

Можно

редактировать

на стр. 3514 линию разреза

и объект разреза с целью уточнения вида
объектов.

-----

Внесение изменений в разрез
модели здания

Операция по созданию вида 2D или 3D разреза или вида псевдоразреза. | 3513

Проверьте этапы

Просмотрите ролик

Обновите

на стр. 3553 разрезы для отображения

изменений, внесенных в линию разреза, объект

-----

Обновление разреза

разреза и модель здания. Можно также

полностью

на стр. 3557 обновить сразу все разрезы в проекте
или выбранной папке.

Построение и редактирование линий разреза

Первый этап создания разреза заключается в проведении линии разреза через модель
здания. Линия разреза определяет границы разреза, извлекаемого из модели здания.

ПРИМЕЧАНИЕ

Можно создавать вертикальные и горизонтальные разрезы.

Создание объекта разреза с линии разреза

При получении разреза, в линии разреза укажите тип создаваемого объекта разреза.

результатом является...

Если создается ...

ортографическая проекция модели здания.

объект 2D разреза,

участок модели здания, определяемый в
линии разреза.

объект 3D разреза или псевдоразрез,

Создание вида псевдоразреза с линии разреза

При создании вида псевдоразреза с линии разреза новый объект разреза не создается,
но вместо этого происходит переключение на специальный вид 3D модели здания.
Объекты для включения в разрез не выбираются; псевдоразрез включает все объекты
чертежа. Линия разреза определяет также отображение объектов на псевдоразрезе.
Объекты или части объектов, находящиеся внутри ограничивающей рамки, сохраняют
исходные графические свойства. Объекты или части объектов, находящиеся за
пределами линии разреза, либо совсем не отображаются, либо отображаются с
помощью специального графического компонента для отсеченной части.

Вид линии разреза

В виде сверху линия разреза отображается так, как и предполагается в
конструкторской документации. Обозначения разреза указывают направление, по
которому происходит разрез.

3514 | Глава 40 Разрезы

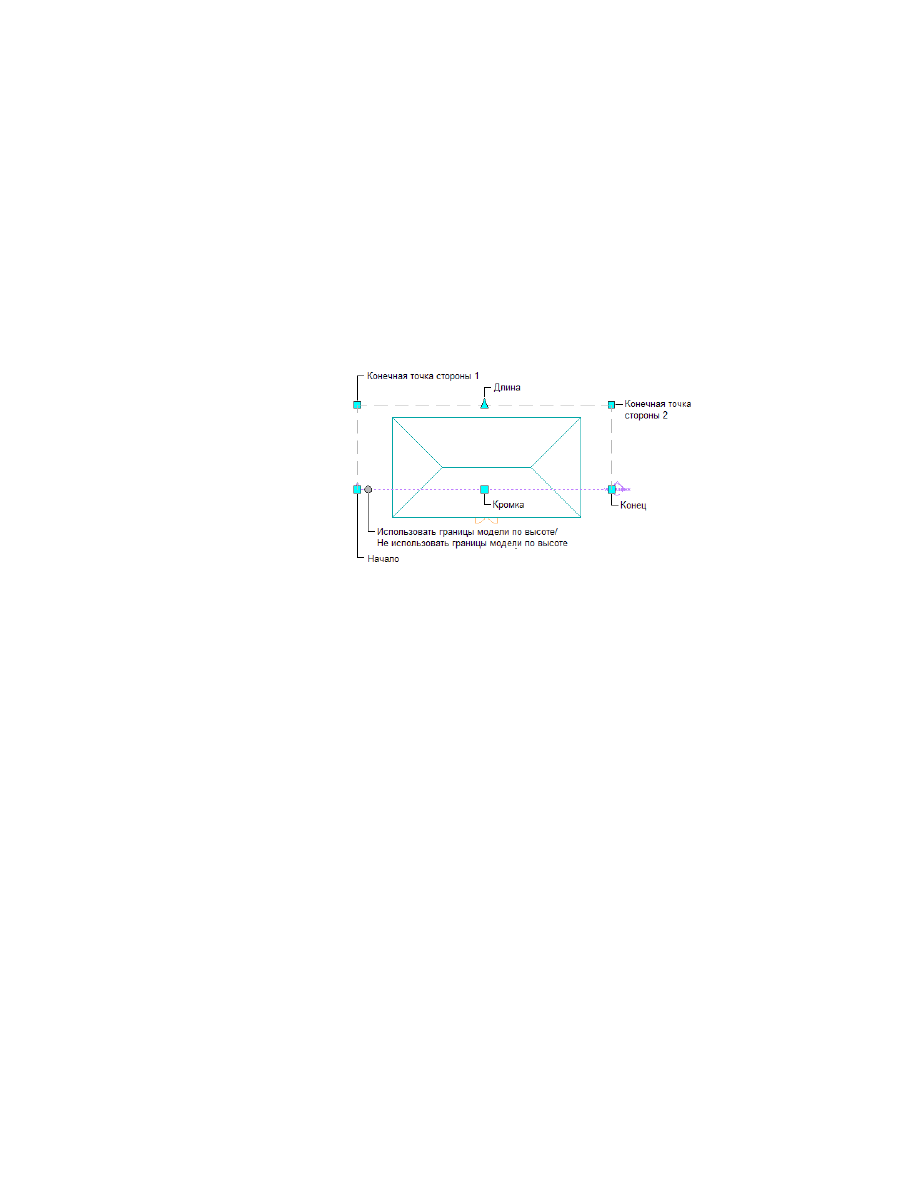

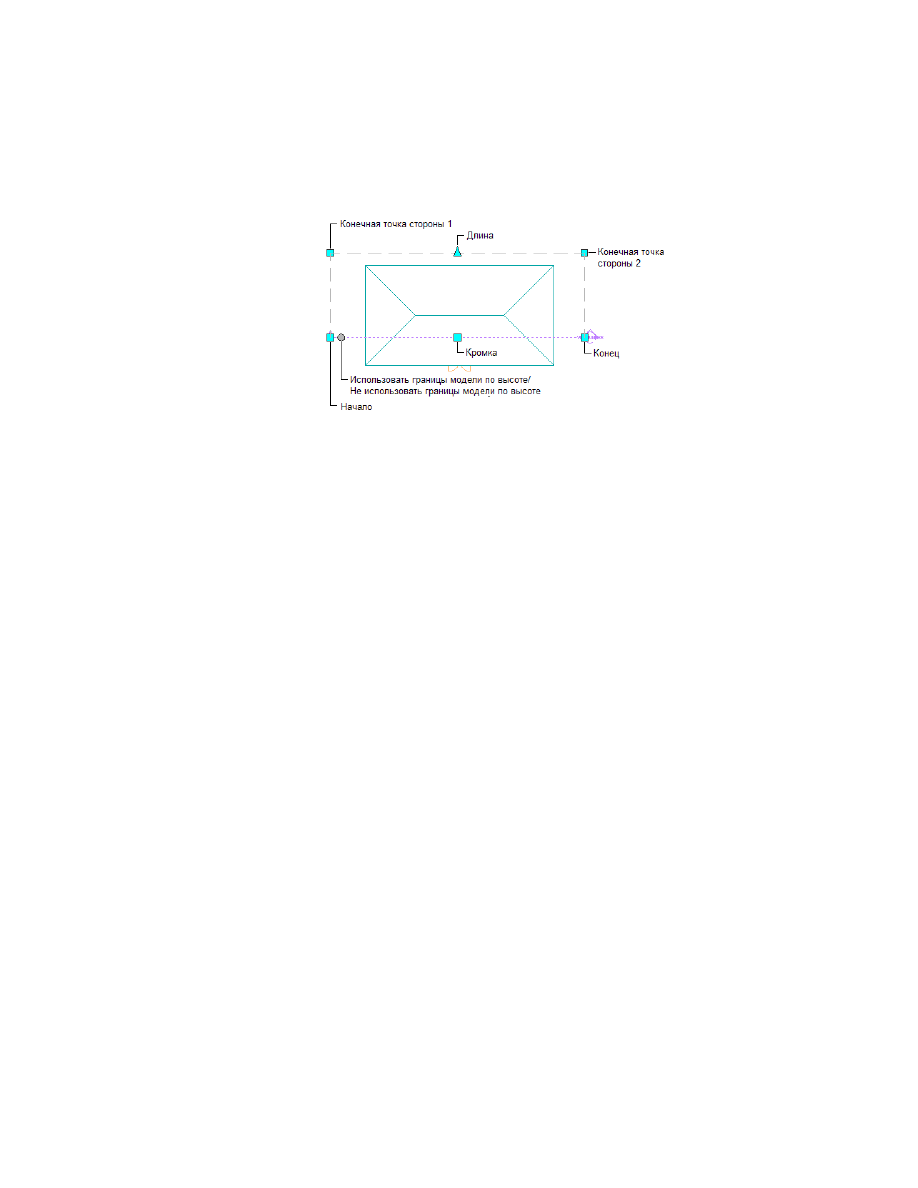

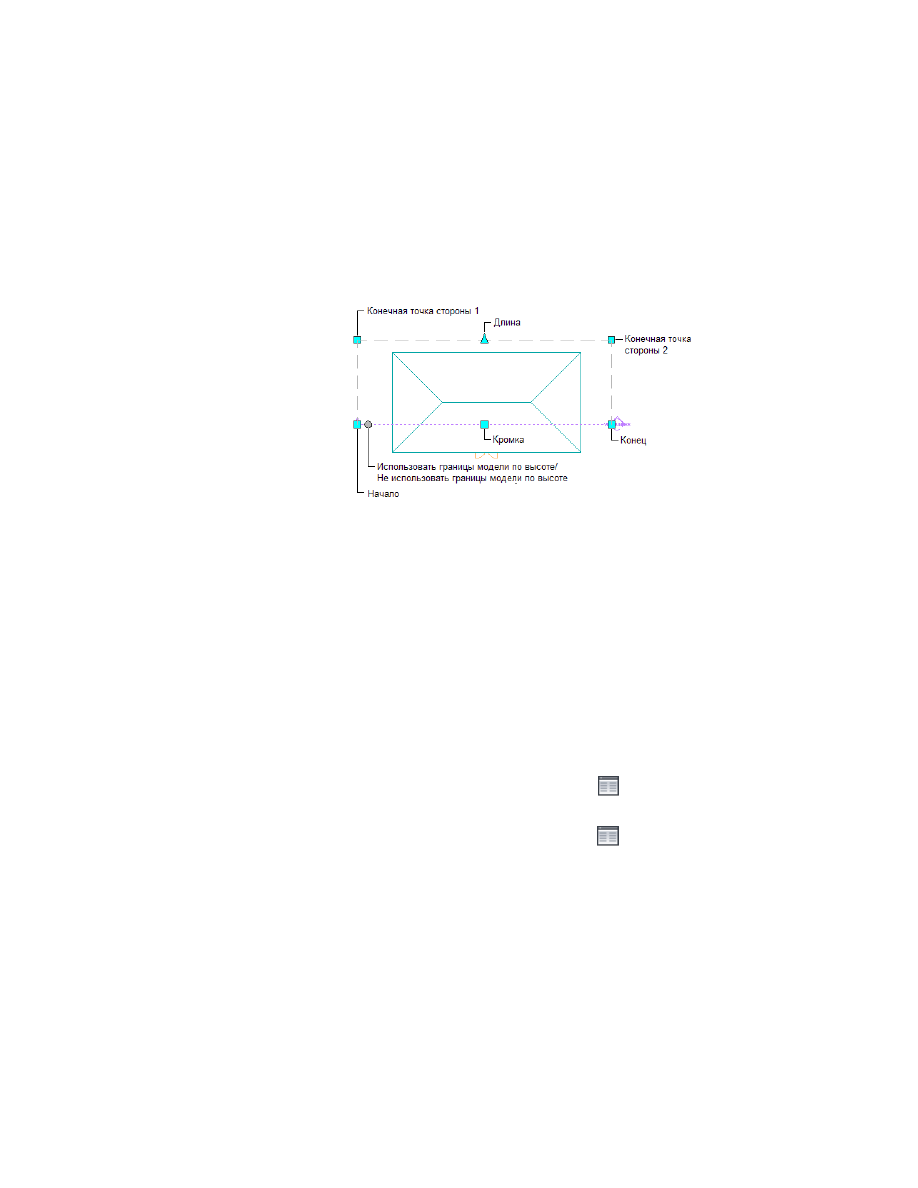

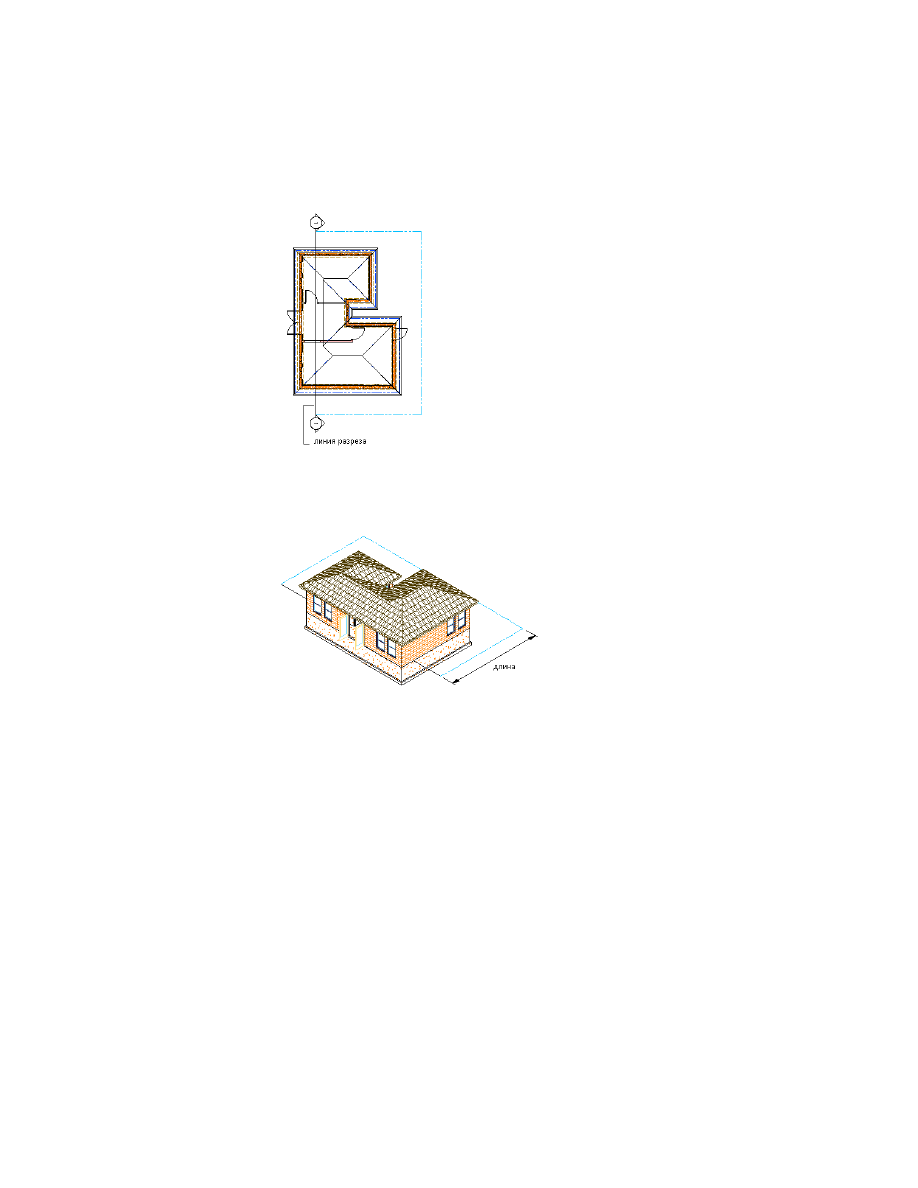

Вид сверху линии разреза и обозначения

В изометрическом виде та же линия разреза отображается с помощью границы,
которая определяет размеры разреза.

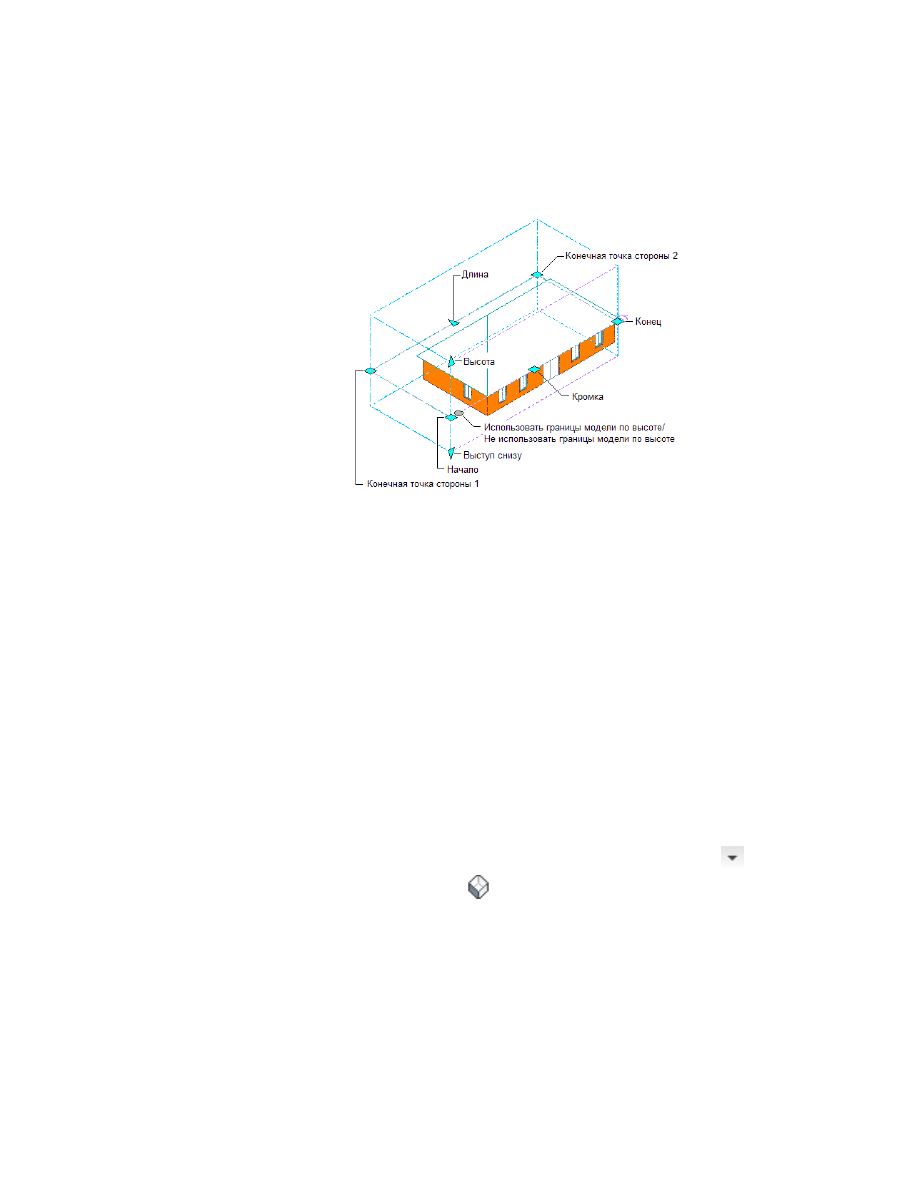

Изометрический вид на линию разреза

Изменение линии разреза

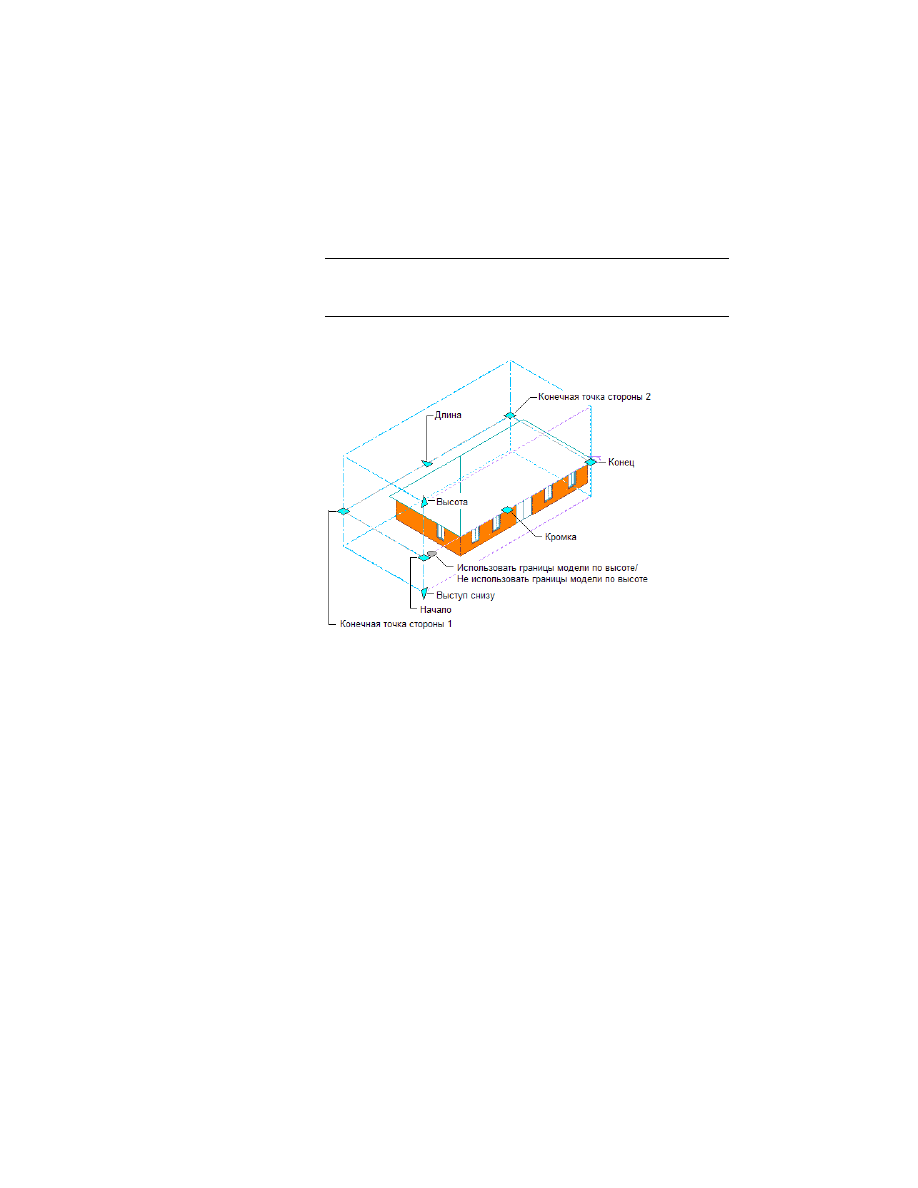

Можно изменить линию разреза для контроля создаваемого разреза. С помощью
линии разреза можно изменять высоту и форму разреза. Можно также добавить
нижний выступ к разрезу и сформировать графические разделы разреза.

Можно менять свойства линии разреза до или после создания связанного разреза.
После изменения свойств линии разреза можно применить эти изменения к разрезу,
который был получен раньше с помощью линии разреза. Для получения сведений
об обновлении имеющихся разрезов см. раздел

Обновление 2D или 3D разрезов

на

стр. 3553

Для получения сведений об обновлении имеющихся псевдоразрезов см. раздел

Обновление псевдоразреза

на стр. 3534

Построение и редактирование линий разреза | 3515

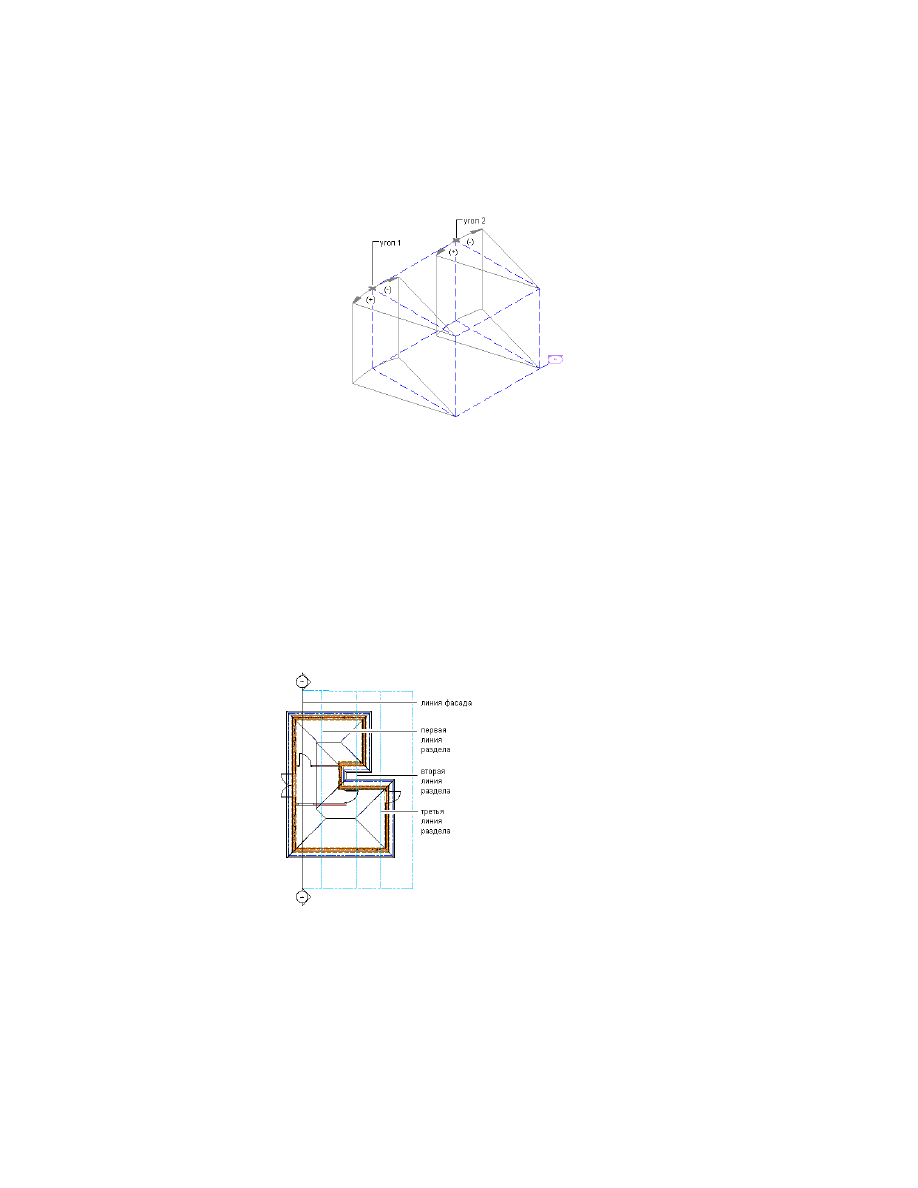

Использование графических разделов в разрезах

Можно задать графические разделы в свойствах линии разреза. Эти графические
разделы добавляются к 2D или 3D разрезу при его создании. Разделы указываются
как расстояния от плоскости разреза линией разреза. Можно контролировать вес
линий и другие графические свойства разделов для добавления уровней глубины к
разрезам. Например, можно отобразить один раздел с тяжелым весом линии, а другой
с легким весом, чтобы показать, что первый раздел находится перед вторым разделом.

Можно использовать графические свойства раздела вместе с графическими
свойствами материала. Более подробные сведения см. в разделе

Используйте

графические свойства разделов и материалы в стилях 2D разреза

на стр. 3571.

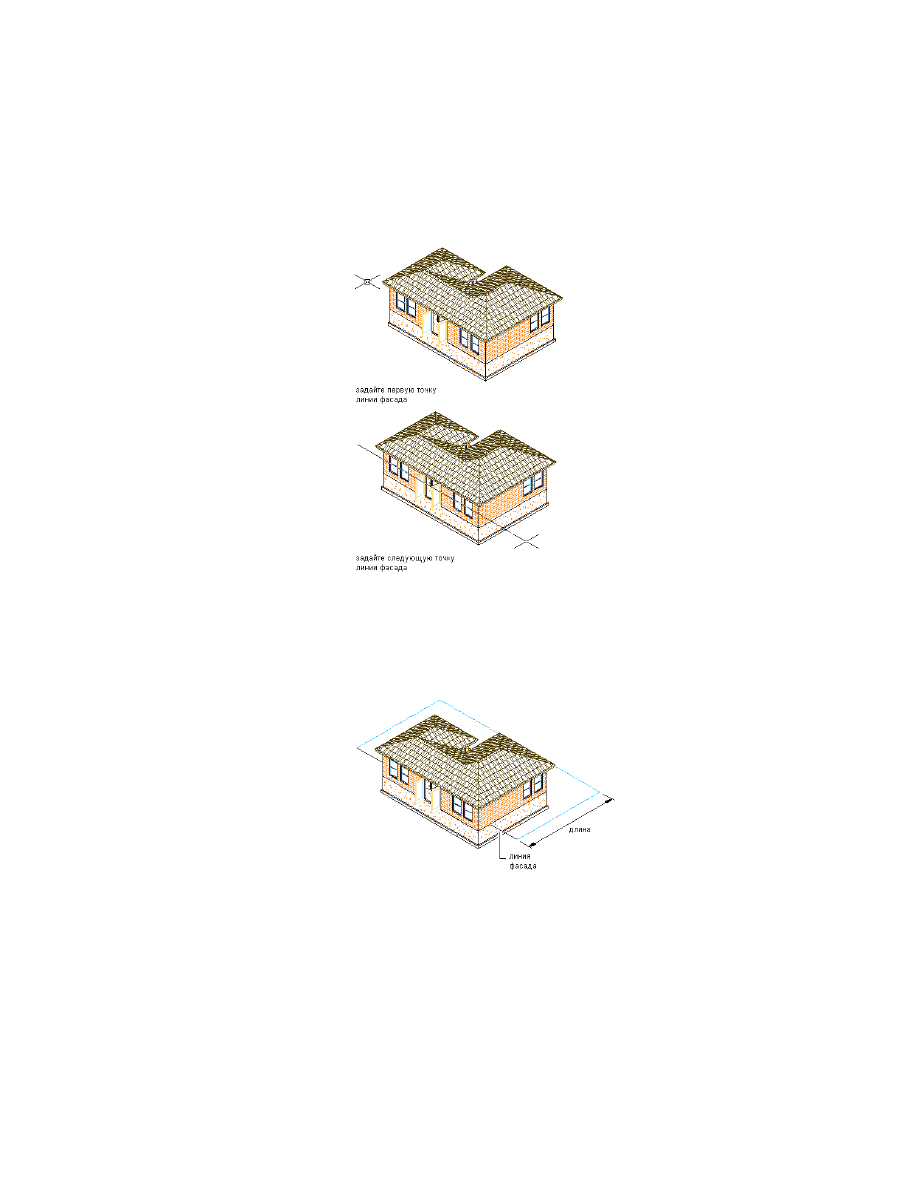

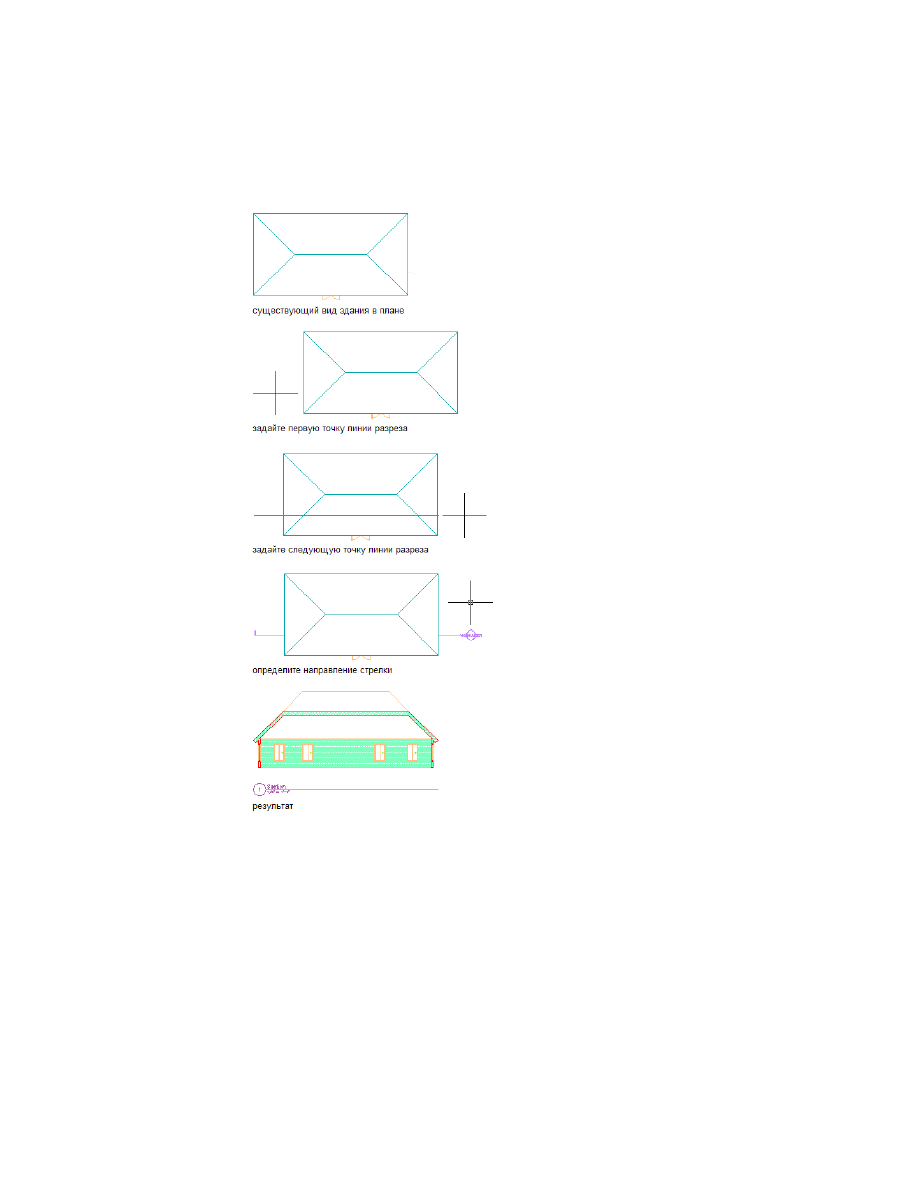

Построение линии разреза и обозначения

Используйте эту процедуру для формирования линии разреза и обозначений разреза
на каждом конце. Линия разреза проводится, указывая начальную точку, конечную
точку длину и высоту разреза. Можно указать дополнительные точки между
начальной и конечной для создания изломов в разрезе. Линия разреза действует как
разрезающая плоскость, образуя разрез модели здания.

ПРИМЕЧАНИЕ

При работе с комплектом чертежей, в которых несколько внешних

ссылок связано с основным чертежом, проведите линию разреза на основном
чертеже.

СОВЕТ

Можно также создать разрезы при использовании инструмента выноски.

Более подробные сведения см. в разделе

Размещение выносок разреза

на стр. 3991.

На палитре инструментов, принятой по умолчанию, нажмите на вкладку
"Проектирование", а затем выберите инструмент "Вертикальный разрез".

При необходимости прокрутите палитру для отображения необходимого
инструмента.

ПРИМЕЧАНИЕ

Альтернативный способ: щелкните на вкладке

"Главная"

➤

панели "Разрез и фасад"

➤

"Линия разреза"

Укажите начальную точку линии разреза.

Продолжайте, при необходимости, указывать точки для определения
линии разреза.

Можно создавать изломы линии разреза для прорезания частей модели
здания, которые необходимо показать в разрезе, но которые не
находятся на прямой линии движения.

3516 | Глава 40 Разрезы

Укажите конечную точку линии разреза и нажмите

ENTER

Укажите начальную и конечную точки линии разреза в 3D виде.

Укажите длину разреза или нажмите клавишу

ENTER

для получения

окончательной длины, рассчитанной по конечным точкам линии.

Линия разреза отображается на чертеже. В зависимости от направления
рисования линии разреза обозначения разреза указывают направление
разреза.

Обозначения разреза представляют собой многовидовые блоки, привязанные к
линии разреза. Можно редактировать обозначения разреза для изменения

Построение линии разреза и обозначения | 3517

отображаемой информации. Более подробные сведения см. в разделе

Изменение

атрибутов обозначения разреза

на стр. 3525.

Высота линии разреза задается в соответствии с границами выбранных объектов.
Можно изменить свойства линии для изменения высоты и глубины разреза, добавить
нижнюю часть или добавить графические разделы. Более подробные сведения см. в
разделе

Изменение высоты разреза с помощью ручек

на стр. 3518.

Изменение высоты разреза с помощью ручек

Используйте эту процедуру для изменения высоты любого разреза, подсоединенного
к линии сечения. Можно менять высоту линии разреза до или после создания
связанного разреза. Если меняется высота после создания разреза, необходимо
обновить разрез, чтобы показать изменения.

Можно также изменить высоту разреза с помощью палитры свойств.

Щелкните на вкладке "Вид"

➤

панели "Внешний вид"

➤

"Виды"

➤

"ЮЗ изометрия"

Выберите линию разреза, которую требуется изменить.

Выберите ручку границ модели для отключения границ модели для
высоты разреза.

Выберите ручку высоты.

ПРИМЕЧАНИЕ

Если используются размеры модели для режима

высоты, то высота разреза определяется высотой объектов в разрезе
и не годится для динамических изменений.

3518 | Глава 40 Разрезы

3D вид ручек разреза

Перемещайте ручку, пока не появится значение высоты, и щелкните
или введите нужное значение.

Объекты будут разрезаны на этой высоте при создании или обновлении
разреза.

Щелкните правой кнопкой мыши и выберите "Отменить выбор" для
отключения ручек.

Информацию по обновлению 2D или 3D разреза, созданного с помощью этой линии
разреза, см. в разделе

Обновление 2D или 3D разрезов

на стр. 3553.

Изменение нижнего выступа с помощью ручек

Используйте эту процедуру для изменения нижнего выступа любого разреза,
подсоединенного к линии разреза. Можно изменить нижнюю часть линии разреза
до или после получения связанного разреза. Если меняется нижняя часть после
создания разреза, то необходимо обновить разрез, чтобы показать эти изменения.

Можно также изменить нижний выступ разреза с помощью палитры свойств.

Щелкните на вкладке "Вид"

➤

панели "Внешний вид"

➤

"Виды"

➤

"ЮЗ изометрия"

Выберите линию разреза, которую требуется изменить.

Изменение нижнего выступа с помощью ручек | 3519

Выберите ручку границ модели для отключения границ модели по
высоте.

Выберите ручку нижнего выступа.

ПРИМЕЧАНИЕ

Если границы модели отключаются, то значение по

умолчанию для нижнего разреза равняется одному футу (30,5 см) ниже
плоскости

3D вид ручек разреза

Перемещайте ручку, пока не появится значение нижней части, и
щелкните или введите нужное значение.

Щелкните правой кнопкой мыши и выберите опцию "Отменить выбор"
для отключения ручек.

Для обновления 2D или 3D разреза, созданного из этой линии разреза, см.

Обновление

2D или 3D разрезов

на стр. 3553.

Изменение длины разреза с помощью ручек

Используйте эту процедуру для изменения длины любой границы разреза,
подсоединенного к линии разреза. Можно изменить длину разреза в целом или
можно изменить длины сторон границы разреза по отдельности.

3520 | Глава 40 Разрезы

Можно изменить длину границы разреза до или после получения связанного разреза.
Если меняется длина после создания разреза, необходимо обновить разрез, чтобы
показать изменения.

Можно также определить глубину разреза (его длину), меняя длину сторон границы
разреза на палитре свойств.

Выберите линию разреза, которую требуется изменить.

Выберите ручку длины.

Вид сверху на ручки разреза

Перемещайте ручку, пока не появится значение длины, и щелкните.

Обновляется протяженность всей границы разреза.

Чтобы изменить длину стороны 1 границы, нажмите на ручке "Конечная
точка стороны 1".

Сторона 1 начинается с первой точки, указанной для линии разреза.

Переместите ручку в нужное место и щелкните; или введите значение
в командной строке, затем нажмите

ENTER

Изменение длины разреза с помощью ручек | 3521

Вид сверху ручек разреза

Чтобы изменить длину стороны 2 границы, нажмите на ручке "Конечная
точка стороны 2".

Сторона 2 начинается с конечной точки, указанной для линии разреза

Переместите ручку в нужное положение и щелкните; или введите
значение в командной строке, затем нажмите

ENTER

Щелкните правой кнопкой мыши и выберите опцию "Отменить выбор"
для отключения ручек.

Информацию по обновлению 2D или 3D разреза, созданного из этой линии разреза,
см. в разделе

Обновление 2D или 3D разрезов

на стр. 3553.

Изменение размера угла разреза

Используйте эту процедуру для изменения угла сторон границ разреза здания. Можно
менять размеры углов до или после создания связанного разреза. Если меняются
углы после создания разреза, то необходимо обновить разрез, чтобы показать
изменения.

Дважды щелкните линию разреза, которую требуется изменить.

На палитре свойств перейдите на вкладку "Проектирование", разверните
узлы "Основные" и "Размеры компонентов".

Укажите значения для "Угла 1" и "Угла 2".

Эти значения определяют углы двух сторон линии разреза при создании
рамки разреза. Вершина "Угла 1" - это начальная точка линии разреза.
Вершина "Угла 2" - это конечная точка линии разреза. Значения для
этих углов должны находиться в диапазоне от 0 до 90 градусов.

3522 | Глава 40 Разрезы

Укажите параметры угла разреза.

Щелкните правой кнопкой мыши и выберите "Отменить выбор" для
отключения ручек.

Информацию по обновлению 2D или 3D разреза, созданного из этой линии разреза,
см. в разделе

Обновление 2D или 3D разрезов

на стр. 3553.

Создание графических разделов для 2D и 3D разрезов

Используйте эту процедуру для определения графических разделов, которые
создаются при формировании разреза. Каждый графический раздел указывается как
расстояние от секущей плоскости линии разреза.

Линия разреза с графическими разделами

Создание графических разделов для 2D и 3D разрезов | 3523

Можно контролировать вес линий и другие графические свойства разделов для
добавления различных уровней глубины к разрезам.

Операция по созданию

вида 2D или 3D разреза или вида псевдоразреза.

на стр. 3513 и

Используйте графические

свойства разделов и материалы в стилях 2D разреза

на стр. 3571

Дважды щелкните линию разреза, которую требуется изменить.

На палитре свойств перейдите на вкладку "Проектирование", разверните
узлы "Основные" и "Размеры".

Нажмите на параметр для опции "Разделы", а затем добавьте или удалите
разделы.

то...

Если требуется…

нажмите на

. Чтобы изменить

расстояние от линии разреза по

создать графический раздел,

умолчанию, выберите графический
раздел, нажмите на значении и вве-
дите новое.

выберите графический раздел, на-
жмите на значении и введите новое.

изменить длину графического раз-
дела,

выберите графический раздел и

нажмите на

удалить графический отдел,

Нажмите "OK".

Изменение графического раздела с помощью ручек

Используйте эту процедуру для изменения расстояния графического раздела,
измеренного от линии разреза. Можно перетащить соответствующую ручку на нужное
расстояние или ввести определенное значение величины расстояния.

3524 | Глава 40 Разрезы

Вид ручек графических разделов разреза

Выберите линию разреза, которую требуется изменить.

Выберите ручку расстояния для графического раздела, который
требуется изменить.

Перемещайте ручку, пока не появится нужное значение расстояния, и
щелкните или введите нужное значение.

Щелкните правой кнопкой мыши и выберите "Отменить выбор" для
отключения ручек.

Изменение атрибутов обозначения разреза

Используйте эту процедуру для изменения информации, отображенной в обозначении
разреза. Обозначение разреза представляет собой многовидовой блок.

Дважды щелкните на обозначении разреза, которое требуется изменить.

На палитре свойств раскройте вкладку "Дополнительные".

Нажмите на опцию "Атрибуты".

Выберите имеющийся атрибут в разделе "Значение" и введите новую
информацию для добавления в марку.

Нажмите "OK".

Изменение местоположения линии разреза

Используйте эту процедуру для изменения местоположения линии разреза, меняя
значения координат точки вставки. Линия разреза имеет также ориентацию
относительно МСК или текущей ПСК. Например, если верх и низ линии разреза
параллельны плоскости

, то ее нормаль параллельна оси

. Можно изменить

ориентацию линии разреза, привязав ее нормаль к другой оси. Можно также
повернуть линию разреза на своей плоскости, изменяя угол поворота.

Изменение атрибутов обозначения разреза | 3525

Более подробные сведения о мировой системе координат (МСК) и пользовательской
системе координат (ПСК) приведены в разделе "Использование координат и систем
координат" в справочной системе AutoCAD.

Дважды щелкните линию разреза, которую требуется переместить.

На палитре свойств перейдите на вкладку "Проектирование", разверните
узлы "Основные" и "Местоположение".

Нажмите "Дополнительная информация".

Укажите местоположение линии разреза.

то...

Если требуется…

введите новые значения координат
для "Точки вставки".

переместить линию разреза,

проведите нормаль к линии разреза
параллельно оси

: в поле "Нор-

поместить линию разреза на плос-
кость

маль" введите

для Z и введите

для X и Y.

проведите нормаль к линии разреза
параллельно оси

: в поле "Нор-

определить линию разреза на
плоскости

маль" введите

для X и введите

для Y и Z.

проведите нормаль к линии разреза
параллельно оси

: в поле "Нор-

определить линию разреза на
плоскости

маль" введите

для Y и введите

для X и Z.

введите новое значение для угла
поворота.

изменить поворот линии разреза,

Нажмите "OK".

Информацию по обновлению имеющегося разреза, полученного из этой линии
разреза, см. в разделе

Обновление 2D или 3D разрезов

на стр. 3553.

Изменение линии разреза с помощью ручек

Используйте эту процедуру для изменения начальной точки, конечной точки, края
или вершины линии разреза. Можно перетащить ручку в нужное место или ввести
определенное значение этого расстояния.

3526 | Глава 40 Разрезы

Выберите линию разреза, которую требуется изменить.

Выберите ручку линии разреза и переместите ее в нужное место.

Можно также перемещать ручку в нужном направлении и водить
специальное значение в командной строке.

Вид в плане ручек разреза

Щелкните правой кнопкой мыши и выберите "Отменить выбор" для
отключения ручек.

Прикрепление гиперссылок, комментариев и файлов к
линии разреза

Используйте эту процедуру для добавления гиперссылок, ввода примечаний и
прикрепления справочных файлов к линии разреза. Можно также редактировать
примечания и редактировать или удалять файлы ссылок с линии разреза.

Дважды щелкните линию разреза, к которой требуется прикрепить
примечания или файлы.

На палитре свойств раскройте вкладку "Расширенные данные".

Чтобы добавить гиперссылку, нажмите на

рядом с гиперссылкой

и укажите ссылку.

Чтобы добавить примечание , нажмите на

рядом с опцией

"Примечания", введите текст и нажмите "OK".

Прикрепление гиперссылок, комментариев и файлов к линии разреза | 3527

Для прикрепления, удаления или редактирования справочного файла

нажмите на

рядом со справочными документами, а затем действуйте

в соответствии с одним из вариантов, приведенных ниже.

то...

Если требуется…

нажмите кнопку

, выберите

файл и нажмите "Открыть".

присоединить файл ссылок,

введите текст в поле "Описание".

отредактировать пояснение к файлу
ссылок,

для запуска приложения, позволяю-
щего редактировать файл, дважды
щелкните на его имени.

отредактировать файл ссылок,

выберите имя файла и нажмите

кнопку

отсоединить файл ссылок,

Нажмите "OK".

Создание 2D или 3D разреза

Используйте эту процедуру для создания 2D или 3D разреза. После вычерчивания
линии разреза, разрез извлекается из линии вместе с объектами, выбранными в
модели здания.

СОВЕТ

Перед созданием разреза, разморозьте и включите все слои, содержащие

объекты, которые требуется включить в разрез. Объекты на слоях, которые
отключены или заморожены, не могут составлять часть выборки для разреза. Для
улучшения качества исполнения отключите слои объектов, которые вам не нужно
включать в разрез.

3528 | Глава 40 Разрезы

AutoCAD Architecture 2011. Руководство пользователя (глава 36-40) - часть 14
