Для отображения обозначения зоны всегда величиной в 1/50 размера
экрана удалите флажок "Пользовательский масштаб".

9

Измените вид имени зоны.

то...

Если требуется...

введите новую высоту.

изменить высоту имени зоны,

или выберите текстовый стиль из
списка, или нажмите кнопку "Обзор"

изменить текстовый стиль имени
зоны,

и создайте новый текстовый стиль.
Подробную информацию см. в раз-
деле "Диалоговое окно "Текстовый
стиль" в справочной системе
AutoCAD.

10

Дважды нажмите "OK".

Присоединение примечаний или файлов к стилю зоны

Данная процедура позволяет присоединить к стилю зоны текстовые примечания и
файлы.

1

Щелкните на вкладке "Управление"

 ➤

панель "Стиль и

отображение"

 ➤

"Диспетчер стилей

 ".

2

Разверните "Архитектурные объекты", а затем - "Стили зоны".

3

Выберите стиль зоны, который требуется изменить.

4

Перейдите на вкладку "Общие".

5

Для добавления к стилю зоны описания введите его в поле "Описание".

6

Нажмите кнопку "Примечания".

7

Для добавления примечания передите на вкладку "Примечания" и
введите текст.

8

Перейдите на вкладку "Справочные документы" и присоедините,
отредактируйте или отсоедините файл ссылок.

то...

Если требуется ...

нажмите "Добавить", выберите файл
и нажмите "Открыть".

присоединить файл ссылок,

Присоединение примечаний или файлов к стилю зоны | 3401

то...

Если требуется ...

выберите файл и нажмите "Редакти-
ровать". Введите описание и нажми-
те "OK".

отредактировать описание файла
ссылок,

дважды щелкните кнопку мыши на
имени файла ссылок, чтобы запу-

отредактировать файл ссылок,

стить его приложение. После завер-
шения редактирования закройте
приложение.

выберите имя файла и нажмите
"Удалить".

отсоединить файл ссылок,

9

Дважды нажмите "OK".

Преобразование стилей групп площадей в стили зон

Если открывается чертеж из прежней версии AutoCAD Architecture, содержащий
стили групп площадей, стили групп площадей автоматически преобразуются в стили
зон. В следующей таблице устанавливается соответствие между свойствами стиля
групп площадей и свойствами стиля зоны:

Значение/Значение по умолча-
нию

Свойство стиля зоны

Свойство стиля
групп площадей

Существующее значение

Имя

Имя

Существующее значение

Описание

Описание

Существующее значение

Ключевая заметка

Ключевая заметка

Существующие примечания и
присоединенные документы

Примечания/Справочные
документы

Примечания/Справоч-
ные документы

Наборы характеристик группы
площадей преобразуются в набо-

Наборы характеристик

Наборы характери-
стик

ры характеристик зоны и присо-
единяются к преобразованному
стилю зоны

3402 | Глава 39   Помещения

Значение/Значение по умолча-
нию

Свойство стиля зоны

Свойство стиля
групп площадей

Стандартная

ПРИМЕЧАНИЕ

В прежних верси-

ях AutoCAD Architecture опреде-
ления списков прикреплялись к
зонам или шаблонам зон. Теперь
они прикрепляются к стилю поме-
щений или стилю зоны.

Описание списка

Отсутствует

Исключительность

Флажок не установлен

Ограничение прикрепле-
ния помещения только к
одной зоне данного стиля

Отсутствует

Флажок не установлен

Ограничение прикрепле-
ния зоны данного стиля к

-

другим зонам только этого
стиля

Существующие значения класси-
фикаций.

ПРИМЕЧАНИЕ

Описания класси-

фикаций групп площадей из чер-
тежей, выполненных в прежних
версиях программы, преобразу-
ются в описания классификаций
зон и применяются к преобразо-
ванным стилям зон.

Классификации

Классификации

Экранные представле-
ния

Существующие значения

План

План

Существующие значения

План с подробностями

План с подробностями

Существующие значения

План без подробностей

План без подробно-
стей

Преобразование стилей групп площадей в стили зон | 3403

Значение/Значение по умолча-
нию

Свойство стиля зоны

Свойство стиля
групп площадей

Настройка чертежа по умолчанию

Представление в плане

Отсутствует

Настройка чертежа по умолчанию

Избирательное представле-
ние в плане

Отсутствует

Шаблоны зон

Шаблон зоны - это описание структуры для зон с несколькими иерархическими
уровнями. Шаблон зоны определяется как иерархическая структура с определенными
свойствами и используется для создания структуры зон на чертеже.

Зоны в соответствии с шаблоном "DIN277"

Шаблон зоны используется только для вставки структуры зон. Последующие
изменения шаблона зоны не копируются в существующие зоны, основанные на
данном шаблоне.

Подобным образом, при изменении структуры зон, основанной на шаблоне зоны,
эти изменения не оказывают влияния на шаблон.

Можно создавать шаблоны зон для структур, в которых часто имеется необходимость,
и обеспечивать к ним доступ с помощью чертежей стилей AutoCAD Architecture.

3404 | Глава 39   Помещения

ПРИМЕЧАНИЕ

При открытии чертежей из прежних версий в текущей версии

программы шаблоны групп площадей автоматически преобразуются в шаблоны
зоны. Наименования площадей, которые были присоединены к шаблону групп
площадей, отсоединяются от шаблона зоны, так как описания имен теперь
прикрепляются к стилю помещений или стилю зоны, а не к шаблону зоны.
Информацию о прикреплении определений списков к стилю зоны см. в разделе

Прикрепление к стилю зоны описания списка

 на стр. 3393.

Создание шаблона зоны

Данная процедура позволяет создать шаблон зоны. Можно начать с использования
шаблона по умолчанию или скопировать существующий шаблон и внести в него
изменения.

1

Щелкните на вкладке "Управление"

 ➤

панель "Стиль и

отображение"

 ➤

"Диспетчер стилей

 ".

2

Разверните группу "Объекты документации", а затем - "Шаблоны зон".

3

Создайте новый шаблон зоны:

то...

Если требуется...

щелкните правой кнопкой на узле
"Шаблоны зон" и выберите из кон-
текстного меню "Создать".

создать новый шаблон со свойства-
ми по умолчанию,

щелкните правой кнопкой на шабло-
не, который требуется скопировать,

создать новый шаблон на основе
существующего,

и выберите из контекстного меню
"Копировать". Нажмите правую
кнопку и выберите "Вставить".

4

Введите имя для нового шаблона зоны и нажмите клавишу

ENTER

.

5

Отредактируйте свойства стиля нового шаблона зоны:

то...

Если требуется...

см.

Формирование структуры шабло-

на зоны

 на стр. 3406.

определить содержимое шаблона
зоны,

см.

Присоединение к шаблону зоны

примечаний и файлов

 на стр. 3409.

добавить примечания или файлы к
шаблону зоны,

Создание шаблона зоны | 3405

6

Нажмите "OK".

Формирование структуры шаблона зоны

При создании шаблона зоны задаются следующие свойства:

■

структура входящих зон

■

стиль зоны (для каждой входящей зоны)

■

содержимое зоны (для каждой входящей зоны)

■

рассчитываемая величина зоны (для каждой входящей зоны)

■

учетные формулы (для каждой входящей зоны)

Информацию о создании зон на основе шаблона зоны см. в разделе

Создание структур

зон на основе шаблона зоны

 на стр. 3373.

1

Щелкните на вкладке "Управление"

 ➤

панель "Стиль и

отображение"

 ➤

"Диспетчер стилей

 ".

2

Разверните "Объекты документации", а затем - "Шаблоны зон".

3

Выберите шаблон, который требуется отредактировать.

4

Перейдите на вкладку "Содержимое".

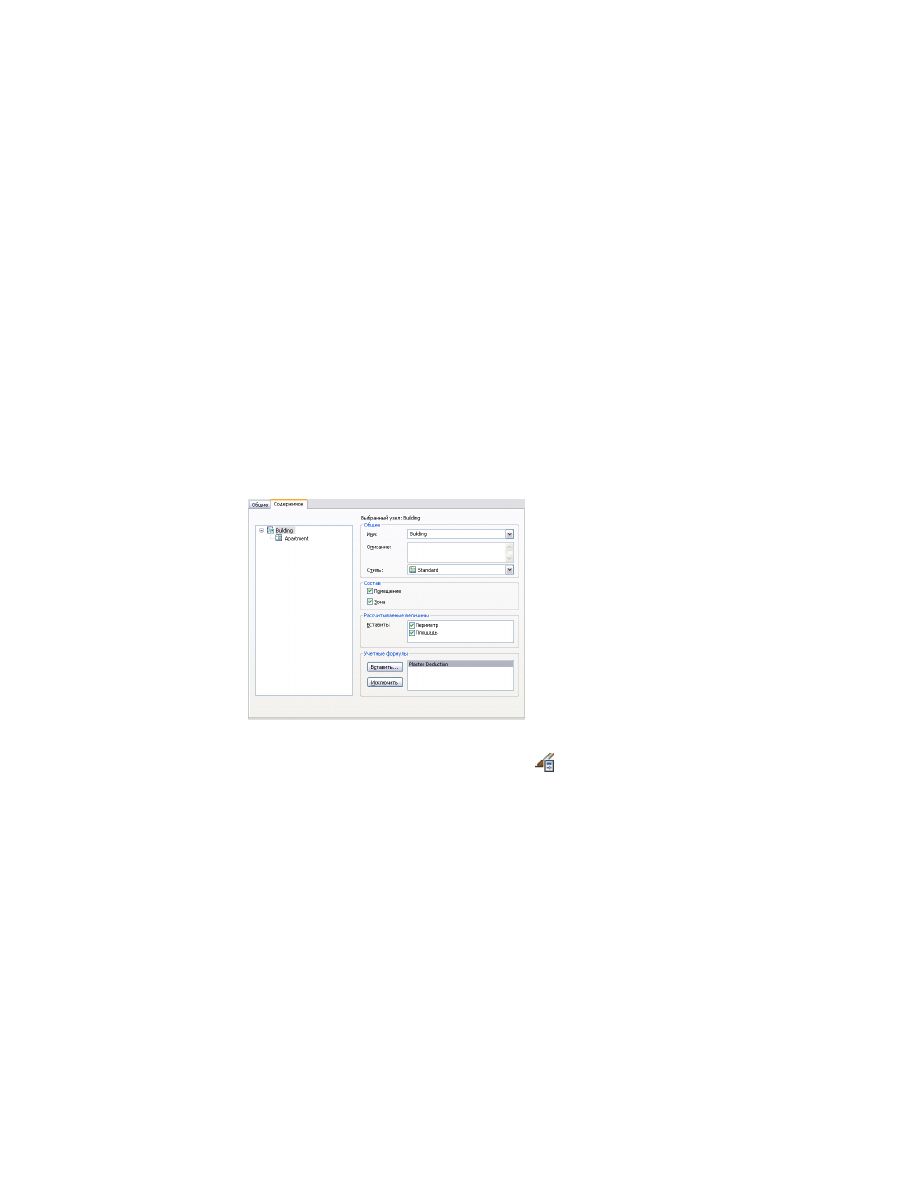

В левой панели вкладки "Содержимое" отображается в виде дерева
структура шаблона зоны со всеми зонами разного уровня вложения.
При создании нового шаблона зоны присутствует только узел зоны
верхнего уровня. Все остальные вложенные зоны (субзоны) только
предстоит вставить.

3406 | Глава 39   Помещения

5

Добавьте к шаблону зоны необходимые вложенные зоны.

то...

Если требуется...

выберите зону, в которой будет со-
держаться вложенная зона, щелкни-

добавить к шаблону вложенную зо-
ну,

те правой кнопкой и выберите из
контекстного меню "Создать".

выберите зону, щелкните правой
кнопкой и в контекстном меню вы-
берите "Переименовать".

переименовать зону,

выберите зону, щелкните правой
кнопкой и в контекстном меню на-
жмите "Удалить".

удалить зону,

ПРИМЕЧАНИЕ

Для реорганизации зон в пределах структуры

перетащите ее внутри дерева.

6

Выберите зону.

7

Введите описание зоны.

8

Выберите стиль для зоны. Информацию о стилях зон см. в разделе

Стили зон

 на стр. 3391.

СОВЕТ

Если выбирается стиль, требующий исключительности зоны,

возможно присоединение только тех вложенных зон, которые имеют
тот же стиль. При попытке прикрепить вложенную зону другого стиля
будет выдано сообщение об ошибке. Информацию о задании правил
исключительности для стилей зон см. в разделе

Ограничение

содержимого зоны на основе стиля зоны

 на стр. 3394.

9

Задайте типы объектов, которые допускается прикреплять к зоне
(помещения, зоны или оба типа).

10

Выберите типы расчетов, выполняемых в зоне, при учете на плане этажа.

Например, для узла зоны "Ковер" может потребовать расчет
необходимого коврового покрытия, в для узла зоны "Плинтус" - расчет
необходимого материала для плинтусов. Для узла зоны "Ковер"
необходимо выбрать значение "Да" для параметра "Расчет площади".
Для узла зоны "Плинтус" необходимо выбрать значение "Да" для
параметра "Расчет периметра".

Формирование структуры шаблона зоны | 3407

Можно выбрать оба типа расчетов, если в процедуре учета будут
использоваться обе рассчитываемые величины.

11

Выберите для применения к зоне одну или несколько операций
пересчета.

Например, если имеет узел зоны "Балконы", можно включить операцию
пересчета, которая снижает все учитываемые значения площадей в
данной зоне на 50 процентов.

ПРИМЕЧАНИЕ

По умолчанию, операция пересчета применяется

только к базовой площади и базовому периметру помещений,
прикрепленных к зоне. Для применения операции пересчета к
границам в чистоте, полезной или общей границам помещений,
прикрепленных к зоне, требуется создать и применить описание
набора характеристик, в котором бы содержались свойства для
значений учитываемой площади и периметра, относящихся к
упомянутым 3 границам.

Результат операций пересчета накапливается. Если непосредственно
для помещения включается 50-процентная операция пересчета, а затем
помещение прикрепляется к зоне, у которой тоже имеется
50-процентная операция пересчета, учитываемое значение площади в
результате составит 25 процентов, так как применяются обе операции
пересчета.

Операции пересчета обрабатываются сверху вниз: первая формула в
списке рассчитывается первой, вторая - после нее, и так далее. В
зависимости от расчетных формул, могут быть получены различные
результаты. Для изменения порядка операций пересчета перетащите
их в соответствующее положение в списке. Пример того, как порядок
операций пересчета может повлиять на результаты расчетов, см.

Операции пересчета

 на стр. 3417.

12

Нажмите "Включить".

13

В таблице окна "Выбор операции пересчета для помещения" выберите
операцию пересчета, которую требуется включить для узла зоны, и
нажмите "ОК".

14

Для отключения операции пересчета выберите ее и нажмите
"Отключить".

15

Нажмите "OK".

3408 | Глава 39   Помещения

Присоединение к шаблону зоны примечаний и файлов

Данная процедура позволяет присоединить к шаблону зоны текстовые примечания
и файлы.

1

Щелкните на вкладке "Управление"

 ➤

панель "Стиль и

отображение"

 ➤

"Диспетчер стилей

 ".

2

Разверните "Объекты документации", а затем - "Шаблоны зон".

3

Выберите шаблон, для которого требуется добавить примечание или
файл.

4

Перейдите на вкладку "Общие".

5

Для добавления описание шаблона зоны введите текст в поле
"Описание".

6

Нажмите кнопку "Примечания".

7

Для добавления примечания перейдите на вкладку "Примечания" и
введите текст.

8

Перейдите на вкладку "Справочные документы" и присоедините,
отредактируйте или отсоедините файл ссылок.

то...

Если требуется ...

нажмите "Добавить", выберите файл
и нажмите "Открыть".

присоединить файл ссылок,

выберите файл и нажмите "Редакти-
ровать". Отредактируйте текст опи-
сания и нажмите "OK".

отредактировать описание файла
ссылок,

дважды щелкните кнопку мыши на
имени файла ссылок, чтобы запу-

отредактировать файл ссылок,

стить его приложение. После завер-
шения редактирования закройте
приложение.

выберите имя файла, нажмите
кнопку "Удалить", а затем "ОК".

отсоединить файл ссылок,

9

Дважды нажмите "OK".

Присоединение к шаблону зоны примечаний и файлов | 3409

Преобразование шаблонов групп площадей в шаблоны зон

Если открывается чертеж из прежней версии AutoCAD Architecture, содержащий
шаблоны групп площадей, шаблоны групп площадей автоматически преобразуются
в шаблоны зон. В следующей таблице устанавливается соответствие между свойствами
шаблона групп площадей и свойствами шаблона зоны:

Значение/Значение по умолча-
нию

Свойство шаблона зоны

Свойство шаблона
групп площадей

Существующее значение

Имя

Имя

Существующее значение

Описание

Описание

Существующие примечания и
присоединенные документы

Примечания/Справочные
документы

Примечания/Справоч-
ные документы

ПРИМЕЧАНИЕ

В прежних верси-

ях программы определения имен
могли прикрепляться к шаблонам
зон. Теперь описания списков
прикрепляются или к стилю поме-
щений, или к стилю зоны.

Отсутствует

Описание списка

Стили групп площадей чертежей,
разработанных в прежних верси-

Стиль

Стиль

ях, автоматически преобразуются
в стили зон и присоединяются к
соответствующему узлу в шабло-
не зоны.

Существующие для содержимого
разрешения. Разрешения для

Содержание

Содержание

площадей становятся разрешени-
ями для помещений, а разреше-
ния для групп площадей - разре-
шениями для зон.

Существующие значения

Рассчитываемые величины

Рассчитываемые вели-
чины

Существующие операции пересче-
та

Учетные формулы

Учетные формулы

3410 | Глава 39   Помещения

Работа с данными помещений

К помещениям прикреплены различные типы данных:

■

Геометрические данные, принадлежащие к помещению: это свойственные
помещению данные, например, высота и ширина. Эти данные могут отображаться
в палитре свойств или использоваться в спецификациях и марках помещений.
Подробную информацию см. в разделе

Свойства спецификаций помещений

 на

стр. 3411.

■

Измененные и рассчитанные данные, полученные из помещений: эти данные
получают из геометрических данных с помощью операций пересчета, формул
расчета смещений границ или формул свойств. Подробную информацию см. в
разделах

Операции пересчета

 на стр. 3417,

Работа с границами помещений

 на стр.

3247 и

Добавление определения формульной характеристики в набор характеристик

на стр. 4122. Свойства спецификаций существуют для значений, созданных с
помощью операций пересчета, смещений границ и формул, поэтому они также
отображаются в палитре свойств и используются в спецификациях.

■

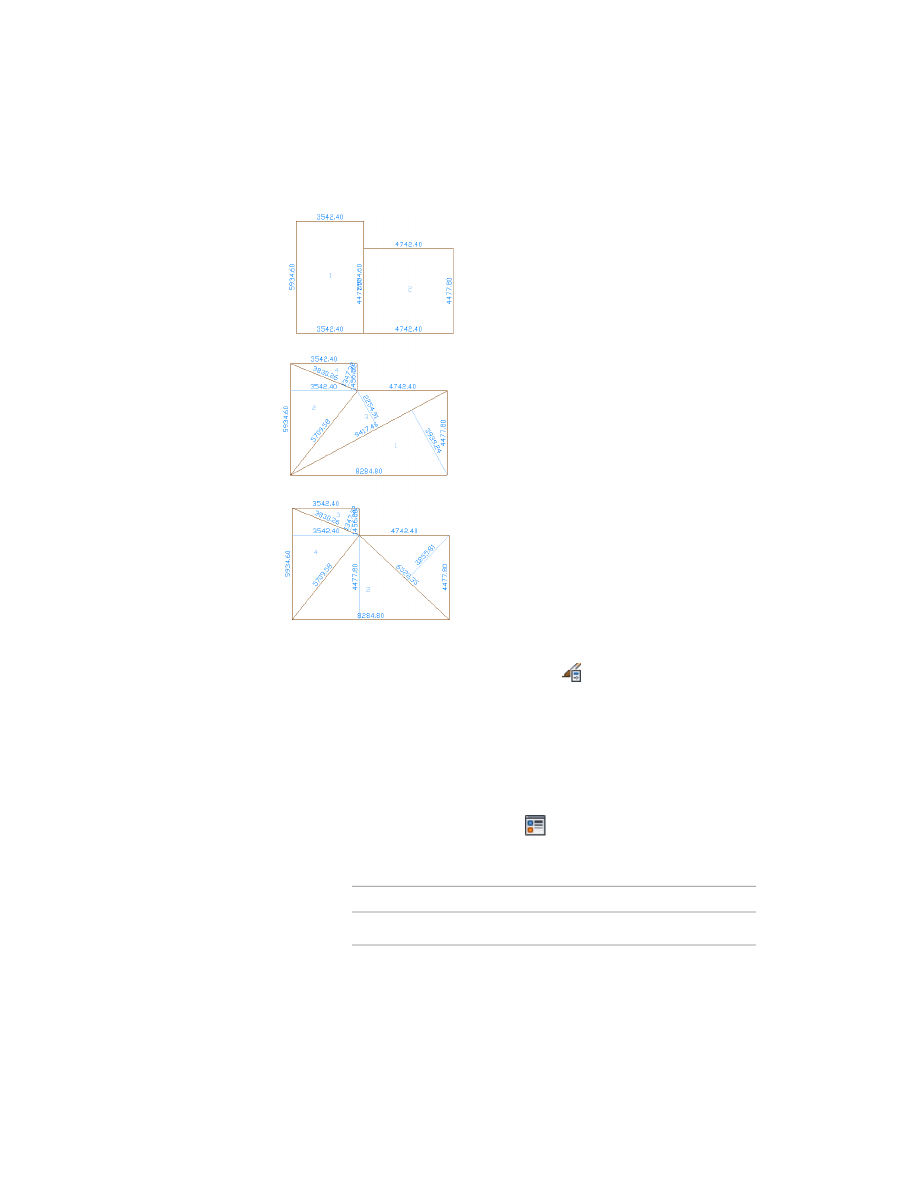

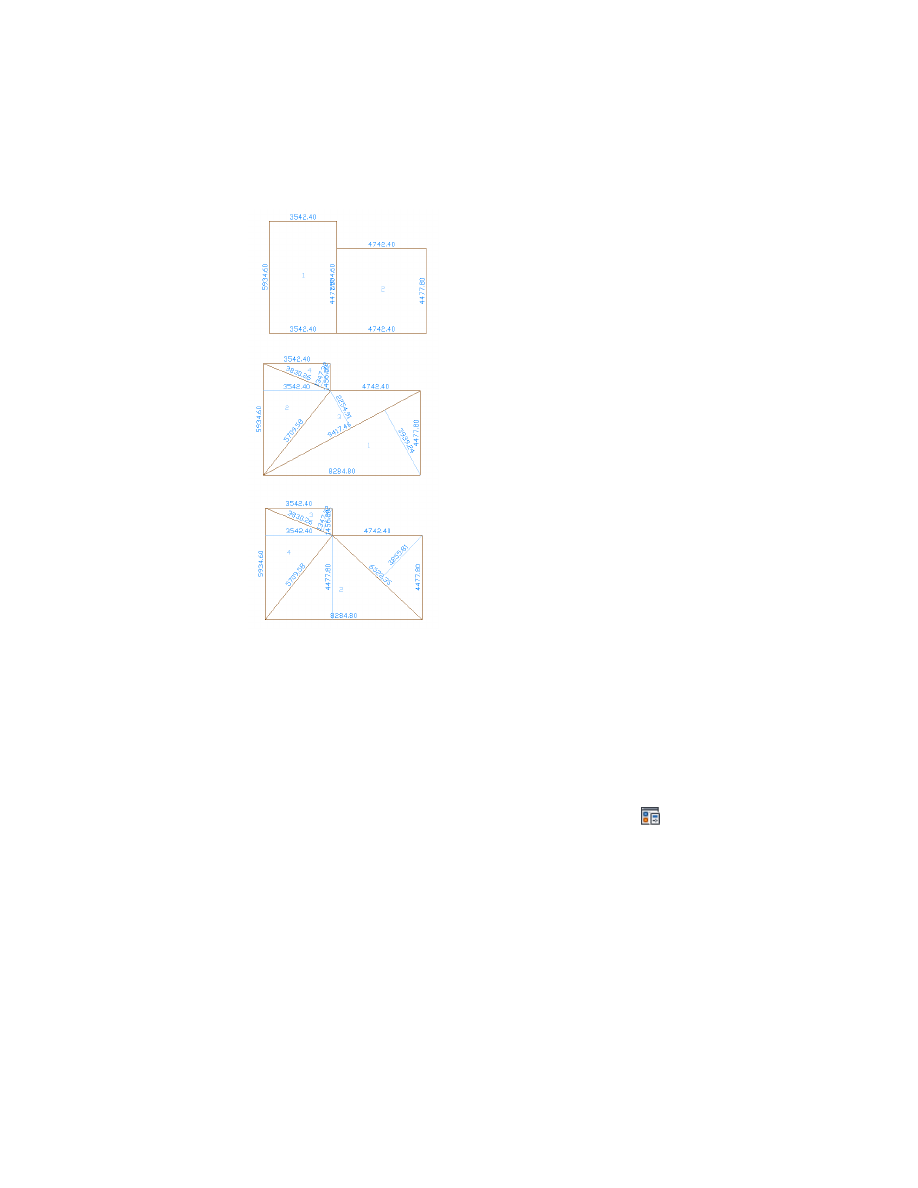

Данные, созданные геометрической разбивкой площади помещения. Подробную
информацию см. в разделе

Разбивка помещений

 на стр. 3425.

■

Свойства поверхности помещения: данные, прикрепленные к поверхностям
помещения. Подробную информацию см. в разделе

Редактирование свойств

поверхностей помещений

 на стр. 3309.

■

Пользовательские наборы данных: для помещений можно определить любой
набор характеристик, например, отделка пола, материал потолка и т.д. Эти данные
могут отображаться в палитре свойств и использоваться в спецификациях и
марках помещений. Подробную информацию см. в разделе

Добавление

определения характеристики, вводимой вручную, в набор характеристик

 на стр.

4137.

Свойства спецификаций помещений

С помещением можно связать большое количество свойств спецификации.
Характеристики объекта размещаются в описании набора характеристик и
прикрепляются к помещению или стилю помещения. Эти данные можно просмотреть
в палитре свойств или использовать их для создания спецификаций. Информацию
о создании определений наборов характеристик, содержащих свойства спецификации,
см. в разделах

Создание определения набора характеристик

 на стр. 4133 и

Добавление

определения программной характеристики в определение набора характеристик.

 на

стр. 4142.

Работа с данными помещений | 3411

Следующие свойства спецификации автоматически извлекаются непосредственно
из помещения:

Описание

Свойство

Площадь, ограниченная базовой границей

Базовая площадь

Площадь, ограниченная базовой границей без
площади вычтенных вырезающих элементов.

Базовая площадь без вырезающих
элементов

Подробную информацию см. в разделе

Создание

вырезающих элементов для помещений

 на стр.

3280.

Площадь, ограниченная массивом потолка.
Массив потолка всегда основан на базовой

Базовая площадь потолка

границе помещения. В выдавленном 3D помеще-
нии базовая площадь потолка равна базовой
площади; в 3D помещении произвольной формы
базовая площадь потолка может отличаться от
базовой площади.

Периметр базовой границы

Базовый периметр

Периметр по границе в чистоте, включая длины
вычтенных вырезающих элементов. Подробную

Базовый периметр с вырезающими
элементами

информацию см. в разделе

Создание вырезаю-

щих элементов для помещений

 на стр. 3280.

Сумма площадей поверхностей помещения,
рассчитанная на основе базового объема поме-
щения

Базовая площадь поверхности

Объем помещения, рассчитанный на основе
базовой границы

Базовый объем

Базовая площадь помещения после применения
операций пересчета. Подробную информацию
см. в разделе

Операции пересчета

 на стр. 3417.

Учитываемая площадь

Базовый периметр помещения после примене-
ния операций пересчета

Учитываемый периметр

Список всех операций пересчета, примененных
к помещению

Учетная формула

3412 | Глава 39   Помещения

Описание

Свойство

Площадь помещения на высоте расчетных секу-
щих плоскостей 1 и 2. Это свойство следует ис-

Площадь плоскости расчета 1
Площадь плоскости расчета 2

пользовать только для 3D помещений произ-
вольной формы; в выдавленных 3D помещениях
площадь плоскости расчета равна для каждой
секущей плоскости. Подробную информацию
см. в разделе

Задание расчетных секущих плос-

костей для 3D помещений произвольной формы

на стр. 3424.

Высота расчетных секущих плоскостей 1 и 2.

Высота плоскости расчета 1
Высота плоскости расчета 2

Периметр расчетных секущих плоскостей 1 и 2.

Периметр плоскости расчета 1
Периметр плоскости расчета 2

Толщина массива пола. Подробную информацию
см. в разделах

Изменение высоты выдавленных

Толщина массива потолка

3D помещений

 на стр. 3274 и

Изменение высоты

3D помещений произвольной формы

 на стр. 3276.

Цвет, назначенный помещению в свойствах
AutoCAD

Цвет

Цвет текста

Цвет - Текст

Описание, добавляемое к помещению

Описание

Описание, добавляемое к стилю помещения

Описание из стиля

Список всех документов, прикрепленных к по-
мещению. Подробную информацию см. в разде-

Документы

ле

Присоединение к помещению гиперссылок,

примечаний и файлов

 на стр. 3246.

Список всех документов, добавленных из стиля
помещения. Подробную информацию см. в раз-

Документы из стиля

деле

Присоединение к стилю помещения при-

мечаний и файлов

 на стр. 3356.

Свойства спецификаций помещений | 3413

Описание

Свойство

Системное значение, используемое для экспорта
в приложения Building Systems

GUID уникальности чертежа

Толщина массива пола. Подробную информацию
см. в разделах

Изменение высоты выдавленных

Толщина массива пола

3D помещений

 на стр. 3274 и

Изменение высоты

3D помещений произвольной формы

 на стр. 3276.

Площадь, ограниченная общей границей

Общая площадь

Площадь, ограниченная общей границей, без
площади вычтенных вырезающих элементов.

Общая площадь без вырезающих эле-
ментов

Подробную информацию см. в разделе

Создание

вырезающих элементов для помещений

 на стр.

3280.

Площадь, ограниченная общей границей после
применения операций пересчета

Общая учитываемая площадь

Периметр по общей границе после применения
операций пересчета

Общий учитываемый периметр

Периметр по общей границе

Общий периметр

Периметр по общей границе, включая длины
вычтенных вырезающих элементов. Подробную

Общий периметр с вырезающими эле-
ментами

информацию см. в разделе

Создание вырезаю-

щих элементов для помещений

 на стр. 3280.

Встроенный идентификатор помещения

Метка

Значение, сохранившееся из Autodesk
Architectural Desktop 2006

Имеет границы в чистоте, полезные и
общие границы

Уровень массива потолка в помещении.

Высота

Список всех гиперссылок, прикрепленных к
помещению. Подробную информацию см. в

Гиперссылка

разделе

Присоединение к помещению гиперс-

сылок, примечаний и файлов

 на стр. 3246.

3414 | Глава 39   Помещения

Описание

Свойство

Слой помещения

Слой

Длина помещения

Длина

Тип линий AutoCAD помещения

Тип линии

Максимальные значения площади, длины и ши-
рины помещений, планируемые размеры кото-

Максимальная площадь/Длина/Шири-
на

рых определены в стиле помещения. Подробную
информацию см. в разделе

Задание планируе-

мых размеров помещения

 на стр. 3344.

Минимальные значения площади, длины и ши-
рины помещений, планируемые размеры кото-

Минимальная площадь/Длина/Ширина

рых определены в стиле помещения. Подробную
информацию см. в разделе

Задание планируе-

мых размеров помещения

 на стр. 3344.

Имя помещения

Имя

Площадь, ограниченная границей в чистоте

Площадь в чистоте

Площадь, ограниченная границей в чистоте, без
площади вычтенных вырезающих элементов.

Площадь в чистоте без вырезающих
элементов

Подробную информацию см. в разделе

Создание

вырезающих элементов для помещений

 на стр.

3280.

Площадь, ограниченная границей в чистоте
после применения операций пересчета

Чистая учитываемая площадь

Периметр по границе в чистоте после примене-
ния операций пересчета

Чистый учитываемый периметр

Периметр по границе в чистоте

Периметр в чистоте

Периметр по границе в чистоте, включая длины
вычтенных вырезающих элементов. Подробную

Периметр в чистоте с вырезающими
элементами

информацию см. в разделе

Создание вырезаю-

щих элементов для помещений

 на стр. 3280.

Свойства спецификаций помещений | 3415

Описание

Свойство

Смещение границы в чистоте от общей границы

Смещение между общей границей и
границей в чистоте

Примечания, прикрепленные к помещению

Примечания

Примечания, прикрепленные к стилю помеще-
ния

Примечания из стиля

Встроенный идентификатор

Идентификатор объекта

Тип AD-объекта. Для помещений это свойство
всегда задано как ПРОСТР.

Тип объекта

Помещение над массивом потолка. Подробную
информацию см. в разделах

Изменение высоты

Надпотолочное пространство

выдавленных 3D помещений

 на стр. 3274 и

Изме-

нение высоты 3D помещений произвольной
формы

 на стр. 3276.

Стиль помещения

Стиль

Планируемые значения площади, длины и ши-
рины помещений, планируемые размеры кото-

Планируемая площадь/Длина/Ширина

рых определены в стиле помещения. Подробную
информацию см. в разделе

Задание планируе-

мых размеров помещения

 на стр. 3344.

Площадь, ограниченная полезной границей

Полезная площадь

Площадь, ограниченная полезной границей, без
площади вычтенных вырезающих элементов.

Полезная площадь без вырезающих
элементов

Подробную информацию см. в разделе

Создание

вырезающих элементов для помещений

 на стр.

3280.

Площадь, ограниченная полезной границей
после применения операций пересчета

Полезная учитываемая площадь

Периметр по полезной границе после примене-
ния операций пересчета

Полезный учитываемый периметр

3416 | Глава 39   Помещения

Описание

Свойство

Периметр по полезной границе

Полезный периметр

Периметр по границе в чистоте, включая длины
вычтенных вырезающих элементов. Подробную

Полезный периметр с вырезающими
элементами

информацию см. в разделе

Создание вырезаю-

щих элементов для помещений

 на стр. 3280.

Объем помещения выше массива потолка. Все
объемы рассчитываются по базовому объему.

Объем выше уровня потолка

Объем помещения ниже массива пола.

Объем ниже уровня пола

Общий объем помещения, включая массивы
пола и потолка, и объем над массивом потолка
и под массивом пола.

Общий объем

Площадь боковых поверхностей стен. Использу-
ется, например, при расчете работ по покраске
и штукатурке.

Площадь стен

Ширина помещения

Ширина

Операции пересчета

Операция пересчета - это формула, которая может применяться к помещению для
изменения учитываемых результатов связанных с ним значений площади или
периметра. Также операции пересчета можно применить к зоне для изменения
учитываемых результатов для всех помещений, прикрепленных к данной зоне.
Изменение учитываемых результатов может потребоваться по разным причинам;
например, для учета потерь на штукатурку или наличия плиточного покрытия в
ванной комнате.

По умолчанию операция пересчета применяется только к базовой площади и базовому
периметру помещения. Для применения операции пересчета к границе в чистоте,
полезной или общей границам помещения требуется создать и применить описание
набора характеристик, в котором бы содержались свойства для значений учитываемой
площади и периметра соответствующих границ. Подробную информацию см. в
разделе

Наборы характеристик

 на стр. 4115.

Операции пересчета  | 3417

Результат операций пересчета накапливается. При назначении для помещения или
зоны нескольких разных пересчетов все они применяются. Поэтому важно определить
порядок их использования.

Пример: площадь помещения составляет 25 квадратных метров. Необходимо
применить 2 разных операции пересчета. Операция пересчета А вычитает значение
0,3 квадратных метра, относящееся к колонне. Операция пересчета Б делит площадь
помещения на 2 ( в некоторых международных схемах расчетов так учитывается
площадь балконов).

■

Если вначале применяется учет штукатурки, а затем деление, результаты будут
следующими:
Операция пересчета A: 25 м

2

 - 0,3 м

2

 = 24,7 м

2

Операция пересчета B: 24,7 м

2

 / 2 = 12,35 м

2

■

Если первым применяется деление, а после - учет штукатурки, результаты будут
следующими:
Операция пересчета B: 25 м

2

 / 2 = 12,5 м

2

Операция пересчета A: 12,5 м

2

 - 0,3 м

2

 = 12,2 м

2

Порядок операций пересчета задается в свойствах помещения. Информацию о
назначении порядка операций пересчета см. в разделе

Добавление и удаление

операций пересчета для помещений

 на стр. 3418.

Добавление и удаление операций пересчета для помещений

Данная процедура позволяет включать, отключать и сортировать операции пересчета
для помещений.

Операции пересчета - это значения и формулы, которые могут применяться к
значениям площади и периметра помещения для их изменения. По умолчанию
операции пересчета применяются только к базовой площади и базовому периметру
помещения. Для применения пересчета к границе в чистоте, полезной и общей
границам помещения требуется создать и применить описание наборов
характеристик, содержащее свойства для этих границ. Подробную информацию см.
в разделе

Наборы характеристик

 на стр. 4115

1

Выберите помещения, для которых требуется включить операцию
пересчета, и дважды щелкните кнопку мыши на одном из них.

ПРИМЕЧАНИЕ

Данная процедура может быть применена к

нескольким помещениям только в том случае, если для всех их
включены одни и те же операции пересчета точно в том же порядке.

3418 | Глава 39   Помещения

2

На палитре свойств раскройте "Основные", а затем - "Общие".

3

Нажмите кнопку мыши в поле параметра "Операции пересчета".

4

Включите или отключите операции пересчета:

то …

Если требуется...

в поле "Доступно" выберите необхо-
димую операцию пересчета и на-

жмите кнопку

 .

включить операцию пересчета,

в поле "Имя" выберите необходи-
мую операцию пересчета и нажмите

кнопку

 .

отключить операцию пересчета,

в поле "Имя" выберите операцию
пересчета, которую требуется пере-

изменить порядок включенных
операций пересчета,

местить в иное положение. Нажмите

кнопку

 , чтобы переместить

операцию пересчета в списке на

позицию вверх, или кнопку

 ,

чтобы сместить ее на позицию вниз.

ПРИМЕЧАНИЕ

Работа с опера-

циями пересчета ведется в том
же порядке, в каком они пере-
числены в таблице данного ок-
на.

5

Нажмите "OK".

Создание учетной формулы

Данная процедура позволяет создать учетную формулу. Можно начать с
использования стиля по умолчанию или скопировать существующий стиль и
использовать его в качестве шаблона. После этого можно отредактировать свойства
стиля таким образом, чтобы они удовлетворяли требованиям проекта.

Операции пересчета  | 3419

1

Щелкните на вкладке "Управление"

 ➤

панель "Стиль и

отображение"

 ➤

"Диспетчер стилей

 ".

2

Разверните "Объекты документации", а затем -- "Учетные формулы".

3

Создайте новую учетную формулу:

то...

Если требуется...

щелкните правой кнопкой на узле
"Учетные формулы" и выберите
"Создать".

создать новую учетную формулу со
свойствами по умолчанию,

щелкните правой кнопкой на опера-
ции пересчета, которую требуется

создать новую учетную формулу на
основе существующей,

скопировать, и выберите из кон-
текстного меню "Копировать".
Щелкните правой кнопкой и выбе-
рите "Вставить".

4

Введите название для новой учетной формулы и нажмите клавишу

ENTER

.

5

Отредактируйте свойства новой учетной формулы:

то...

Если требуется...

см.

Определение назначения для

учетной формулы

 на стр. 3420.

определить тип вычисления для
учетной формулы,

см.

Определение формулы для опе-

рации пересчета

 на стр. 3421.

определить саму формулу,

см.

Присоединение примечаний и

файлов к учетной формуле

 на стр.

3423.

добавить примечание, файл или
документы к учетной формуле,

6

Нажмите "OK".

Определение назначения для учетной формулы

У помещения имеется 2 значения, которые могут быть изменены операцией пересчета:
площадь и периметр. Можно задать применение операции пересчета как к одному,
так и к обоим значениям.

3420 | Глава 39   Помещения

Например, может потребоваться назначение пересчета, снижающего учитываемую
базовую площадь на 50 процентов. (Это - обязательная процедура для некоторых
типов помещений в различных международных архитектурных стандартах.)

Или может потребоваться пересчет, вычитающий длину проемов и лестниц из
периметра комнаты. Это поможет рассчитать количество материала плинтусов,
требующегося для данной комнаты.

1

Щелкните на вкладке "Управление"

 ➤

панель "Стиль и

отображение"

 ➤

"Диспетчер стилей

 ".

2

Разверните "Объекты документации", а затем - "Учетные формулы".

3

Выберите пересчет, для которого требуется задать тип вычисления.

4

Перейдите на вкладку "Применить к".

5

Выберите, требуется ли применять пересчет к (базовой) площади или
(базовому) периметру помещения. Также можно выбрать оба типа.

6

Нажмите "OK".

Определение формулы для операции пересчета

Данная процедура позволяет определить или отредактировать формулу, используемую
в учетной формуле.

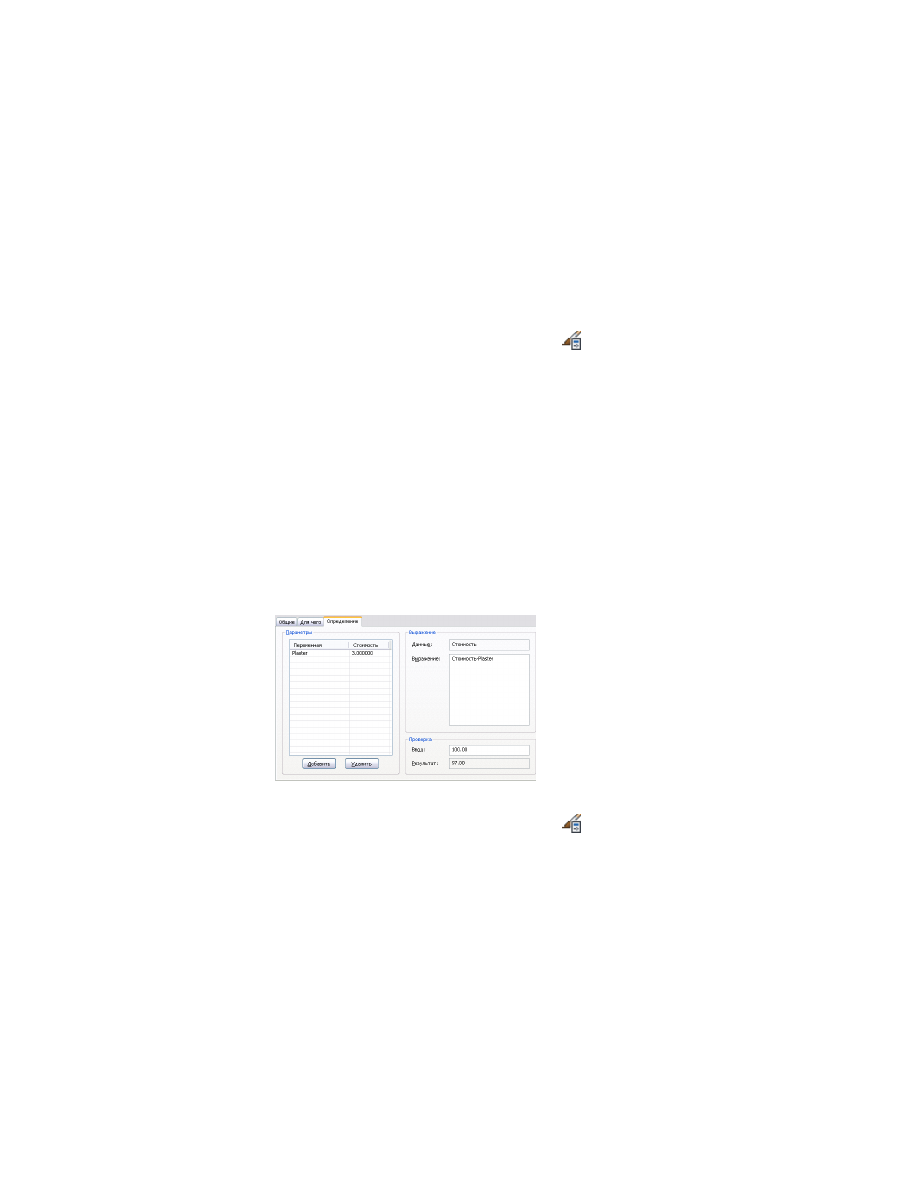

Переменная и формула для пересчета

1

Щелкните на вкладке "Управление"

 ➤

панель "Стиль и

отображение"

 ➤

"Диспетчер стилей

 ".

2

Разверните "Объекты документации", а затем - "Учетные формулы".

3

Выберите пересчет, для которого требуется задать формулу.

4

Перейдите на вкладку "Описания".

5

Добавьте переменную к операции пересчета.

Операции пересчета  | 3421

Переменная состоит из имени переменной и ее величины. Например,
для того, чтобы вычесть 3% штукатурки, нажмите "Добавить", введите
"Учет_штукатурки" в поле "Переменная" и 0,97 - в поле "Значение".

В качестве имени переменной следует использовать описывающее
наименование, что придаст формулам ясность.

Для задания формул могут вводиться непосредственные математические
величины.

В формулах недопустимы следующие символы и слова:

■

специальные символы, такие как ?()*- (однако допускается их
использование с подчеркиванием);

■

пробелы;

■

надстрочные символы, такие как ä, ö, ü, ê, è, å;

■

ключевые слова из Visual Basic

®

.

Информация о ключевых словах Visual Basic приведена в справке по
Visual Basic.

В поле "Данные" отображается одно из следующих значений, в
зависимости от выбора, произведенного на вкладке "Применить к":

■

AreaValue (если выбрана "Площадь")

■

PerimeterValue (если выбран "Периметр")

■

Value (если выбраны и "Площадь", и "Периметр")

Данное значение невозможно отредактировать; если требуется его
изменить, перейдите на вкладку "Применить к" и измените текущий
вариант выбора.

6

В поле "Выражение" введите формулу для проведения пересчета.

Можно вводить непосредственные математические величины и
операторы, созданные переменные и такие ключевые слова Visual Basic,
как Mod, Exp или Log.

Например, если требуется задать вычитание 3 процентов на штукатурку
и была определена переменная с именем "Учет_штукатурки" со
значением 0,97, введите "AreaValue * Учет_штукатурки".

ПРИМЕЧАНИЕ

Важно вводить имена переменных "AreaValue" и

"PerimeterValue" точно в том виде, в каком они отображаются в поле
"Данные". Альтернативное написание, например “Area Value” или
“perimetervalue”, не распознается.

3422 | Глава 39   Помещения

7

Для проверки формулы введите проверочное значение в поле "Ввод",
нажмите клавишу

ENTER

 и проверьте значение в поле "Результат".

8

Нажмите "OK".

Присоединение примечаний и файлов к учетной формуле

Данная процедура позволяет вводить примечания и присоединять к учетным
формулам файлы ссылок. Также можно редактировать файлы ссылок,
присоединенные к формуле.

1

Щелкните на вкладке "Управление"

 ➤

панель "Стиль и

отображение"

 ➤

"Диспетчер стилей

 ".

2

Разверните "Объекты документации", а затем - "Учетные формулы".

3

Выберите пересчет, к которому требуется присоединить примечания
или файлы.

4

Перейдите на вкладку "Основные".

5

Для добавления к пересчету описания введите его в поле "Описание".

6

Нажмите кнопку мыши на параметре "Примечания".

7

Для добавления примечания перейдите на вкладку "Примечания" и
введите текст.

8

Перейдите на вкладку "Справочные документы" и присоедините,
отредактируйте или отсоедините файл ссылок.

то...

Если требуется ...

нажмите "Добавить", выберите файл
и нажмите "Открыть".

присоединить файл ссылок,

выберите файл и нажмите "Редакти-
ровать". Введите описание и нажми-
те "OK".

отредактировать описание файла
ссылок,

дважды щелкните кнопку мыши на
имени файла ссылок, чтобы запу-

отредактировать файл ссылок,

стить его приложение. После завер-
шения редактирования закройте
приложение.

выберите имя файла и нажмите
"Удалить".

отсоединить файл ссылок,

Операции пересчета  | 3423

9

Нажмите "OK".

Задание расчетных секущих плоскостей для 3D помещений
произвольной формы

Данная процедура позволяет устанавливать выполнение расчета для одной или для
обеих плоскостей расчета, имеющихся у 3D помещений произвольной формы. Она
подходит для комнат под крышей, в которых площадь помещения может
рассчитываться только для тех частей помещения, которые имеют определенную
высоту. Плоскости расчета могут автоматически вноситься в спецификации.

1

Выберите помещения, для которых требуется задать 2 расчетные
секущие плоскости, и дважды щелкните кнопку мыши на одном из них.

2

Разверните "Основные", а затем - "Размеры компонентов".

3

В полях "Высота плоскости расчета 1" и "Высота плоскости расчета 2"
введите необходимые значения высоты расчетных секущих плоскостей.

СОВЕТ

На виде в плане можно включить экранные компоненты для

расчетных секущих плоскостей и штриховку секущих плоскостей
расчета. Подробную информацию см. в разделе

Определение

графических свойств стиля помещения

 на стр. 3351.

Формирование выходных данных и экспорт данных о
помещениях

Данные о помещениях могут выдаваться в различных форматах. Для передачи данных
о помещениях (в зависимости от потребностей) используется один из следующих
вариантов:

■

Спецификация (DWG): при создании спецификации в чертеже характеристики
помещения становятся доступны любому пользователю при наличии AutoCAD
Architecture или любого другого программного обеспечения, поддерживающего
формат DWG, например AutoCAD. Информацию о создании спецификаций см.
в разделе

Основные спецификации

 на стр. 4032.

■

DWF: чертеж с характеристиками объектов можно экспортировать в файл DWF.
Подробную информацию см. в разделе

Публикация чертежей в форматах DWF

и DWFx

 на стр. 290.

3424 | Глава 39   Помещения

■

База данных (XLS/CSV/TXT): характеристики объектов помещений можно
экспортировать в файл XLS (Microsoft Excel), CSV или TXT — их поддерживает
большинство программ для работы с электронными таблицами и базами данных.
Подробную информацию см. в разделах

Экспорт спецификации

 на стр. 4079 и

Экспорт данных спецификации для выбранных объектов

 на стр. 4080.

■

Учет помещений (XLS/TXT): при создании документа учета помещений
выбранные свойства помещений экспортируются в файл формата XLS или TXT.
Документы учета помещений содержат не все свойства помещений. Учет
помещений используется, например, при экспорте данных о разбивке помещений.
Подробную информацию см. в разделах

Разбивка помещений

 на стр. 3425 и

Учет

помещений

 на стр. 3431.

■

Autodesk MapGuide: данные набора свойств помещения можно экспортировать
в Autodesk MapGuide. Подробную информацию см. в разделе

Публикация файлов

чертежей в Autodesk MapGuide

 на стр. 281.

■

База данных (MDB): характеристики объектов помещений можно экспортировать
в файл Microsoft Access MDB. Подробную информацию см. в разделе

Экспорт

наборов характеристик в MDB

 на стр. 289.

ПРИМЕЧАНИЕ

Если раньше для формирования файла данных MDB на основе

данных о помещении использовалась команда SpaceInfo, то теперь вместо нее
используется команда AecExportPropertyData.

Разбивка помещений

В некоторых странах, например, в Германии и Японии, важной частью учета
помещений является визуальная разбивка помещений на графические разделы для
процедуры проверки, которая должна утверждаться компетентной административной
структурой.

Разбивка помещения - это экранное представление плана, на котором помещения
отображаются как треугольники или трапеции, в зависимости от способа разбивки.
Кроме того, при разбивке показаны линии высот, а также размерные величины
кромок и высот. Архитекторам нужна разбивка помещений для проверки расчетов.

Разбивка задается в экранных свойствах объекта помещения, стиля помещения или
в настройках чертежа по умолчанию.

С помощью стилей можно управлять отображением разбивки, используемым
способом разбивки, настройками цвета для компонентов разбивки, а также марками.

Разбивка помещений | 3425

Различные способы разбивки помещения

Отображение разбивки помещения

На экранных представлениях "План с подробностями" и "План без подробностей"
разбивка по умолчанию изображается в направлении взгляда снизу.

Если разбивка помещения не отображается в нужной конфигурации экранных
представлений примите следующие меры для ее отображения:

1

Щелкните вкладку "Управление"

 ➤

панель "Стиль и

отображение"

 ➤

"Диспетчер экранных представлений

 ".

2

Выберите конфигурацию экранного представления, на которой
требуется отображать разбивку помещения.

3

Разверните конфигурацию экранного представления.

4

Выберите набор экранных представлений, в котором требуется
отображать разбивку помещения.

3426 | Глава 39   Помещения

5

Перейдите на вкладку "Экранные представления".

6

Выполните прокрутку списка объектов, пока не найдете объект
"Помещение".

7

Установите флажок для экранного представления "С разбивкой".

8

Нажмите "OK".

Назначение параметров слоя/цвета/типа линий при
разбивке помещений

Данная процедура позволяет изменять свойства экранных компонентов вида
помещения с разбивкой в стиле помещения.

Имеются следующие экранные компоненты разбивки:

Описание

Компонент

Линии разбивки помещения с положитель-
ным значением, например, комната

Положительный сегмент

Линия разбивки помещения с отрицатель-
ным значением или отверстие

Отрицательный сегмент

Марка для графического раздела помеще-
ния с положительной величиной

Положительная марка

Марка для графического раздела помеще-
ния с отрицательной величиной

Отрицательная марка

Линии высоты графического раздела поме-
щения с положительной величиной

Положительная высота

Линии высоты графического раздела поме-
щения с отрицательной величиной

Отрицательная высота

Метка для кромки помещения, показываю-
щая ее длину

Текст размеров кромки

Метка для линии высоты, показывающая ее
длину

Размеры высоты

Разбивка помещений | 3427

1

Щелкните на вкладке "Управление"

 ➤

панель "Стиль и

отображение"

 ➤

"Диспетчер стилей

 ".

2

Разверните "Архитектурные объекты", а затем - "Стили помещений"

3

Выберите стиль помещения для изменения параметров разбивки.

4

Перейдите на вкладку "Графические свойства".

5

Выберите экранное представление "С разбивкой", а затем выберите
опцию "Переопределение стиля" или "По умолчанию", в зависимости
от того, какой источник отображения требуется для разбивки.

6

При необходимости нажмите

 .

7

Перейдите на вкладку "Слой/Цвет/Тип линий".

8

Выберите компонент разбивки помещения, который требуется
изменить, и измените значения следующих параметров:

■

Видимость

■

Слой

■

Цвет

■

Тип линий/Вес линий/Масштаб типа линий

■

Стиль печати

9

Дважды нажмите "OK".

Назначение типа разбивки помещения

На виде с разбивкой стиля помещения задается тип фрагментов, на которые
разбивается помещение (трапеции или треугольники), и тип объектов AutoCAD, в
которые преобразуется помещение после операции расчленения (отрезки или грани
из замкнутых полилиний).

3428 | Глава 39   Помещения

Разбивка помещения трапециями и треугольниками

1

Щелкните на вкладке "Управление"

 ➤

панель "Стиль и

отображение"

 ➤

"Диспетчер стилей

 ".

2

Разверните "Архитектурные объекты", а затем - "Стили помещений"

3

Выберите стиль помещения для изменения параметров разбивки.

4

Перейдите на вкладку "Графические свойства".

5

Выберите экранное представление "С разбивкой", а затем выберите
опцию "Переопределение стиля" или "По умолчанию", в зависимости
от того, какой источник отображения требуется для разбивки.

6

При необходимости нажмите

 .

7

Перейдите на вкладку "Декомпозиция".

8

Выберите требуемое значение параметра "Тип разбивки":

то...

Если требуется...

выберите "Трапеция".

отобразить разбивку на трапеции,

Разбивка помещений | 3429

то...

Если требуется...

выберите "Треугольник".

отобразить разбивку на треугольни-
ки без перекрывающихся фигур,

выберите "Треугольник (перекры-
тие)".

отобразить разбивку на треугольни-
ки с перекрывающимися фигурами,

9

Выберите требуемое значение параметра "Результат разбивки":

то...

Если требуется...

выберите "Отрезки".

превратить разбитое помещение в
отдельные отрезки в результате
расчленения,

выберите "Грани".

заменить разбитое помещение за-
мкнутыми полилиниями для каждой
части разбивки,

10

Дважды нажмите "OK".

Задание текстовых параметров для разбивки помещения

Данная процедура позволяет изменить количество графических разделов помещения,
а также описания к кромкам (сегментам) и линиям высоты.

1

Щелкните на вкладке "Управление"

 ➤

панель "Стиль и

отображение"

 ➤

"Диспетчер стилей

 ".

2

Разверните "Архитектурные объекты", а затем - "Стили помещений"

3

Выберите стиль помещения для изменения параметров разбивки.

4

Перейдите на вкладку "Графические свойства".

5

Выберите экранное представление "С разбивкой", а затем выберите
опцию "Переопределение стиля" или "По умолчанию", в зависимости
от того, какой источник отображения требуется для разбивки.

6

При необходимости нажмите

 .

7

Перейдите на вкладку "Проверка".

3430 | Глава 39   Помещения

8

Определите параметры префиксов:

то...

Если требуется...

введите префикс.

отображать префикс с номерами
графических разделов помещения,

или выберите текстовый стиль из
списка, или нажмите кнопку "Обзор"

изменить стиль номеров графиче-
ских разделов помещения,

и создайте новый текстовый стиль.
Подробную информацию см. в раз-
деле "Диалоговое окно "Текстовый
стиль" в справочной системе
AutoCAD.

введите значение параметра "Высо-
та".

изменить высоту номеров графиче-
ских разделов помещения,

9

Определите параметры размеров кромок:

то...

Если требуется...

или выберите текстовый стиль из
списка, или нажмите кнопку "Обзор"

изменить стиль размеров кромок,

и создайте новый текстовый стиль.
Подробную информацию см. в раз-
деле "Диалоговое окно "Текстовый
стиль" в справочной системе
AutoCAD.

введите значение параметра "Высо-
та".

изменить высоту размеров кромки,

10

Дважды нажмите "OK".

Учет помещений

Учет помещений представляет собой функцию документирования, позволяющую
проводить расчет и оценку сведений о помещениях на готовом плане этажа. Данная
информация хранится в отдельном файле, который можно экспортировать в
электронную таблицу или текстовый редактор. Шаблоны учета обеспечивают
форматирование информации и отображение ее в непротиворечивом
структурированном виде.

Учет помещений  | 3431

Примеры использования учета помещений

Архитекторам функция учета помещений требуется для представления планов этажей
органам строительного надзора и заказчикам. Учет помещений также может
использоваться для выполнения оценки стоимости, определения задач для
подрядчиков или организации инженерного обслуживания здания.

Процедура учета может проводиться для:

■

выбранных помещений и зон на текущем чертеже

■

выбранных помещений и зон из нескольких открытых чертежей

■

всех помещений и зон на чертеже

■

всех помещений и зон изо всех открытых чертежей

■

помещений и зон из внешних ссылок

Переход от учета площадей к учету помещений

В прежних версиях программы учет площадей и групп площадей выполнялся с
помощью функции учета площадей. Теперь площади преобразуются в помещения,
группы площадей - в зоны, а учет площадей был преобразован в учет помещений.
При попытке обратиться к старому инструменту или запустить старую команду для
проведения учета площадей, будет выведено следующее сообщение:

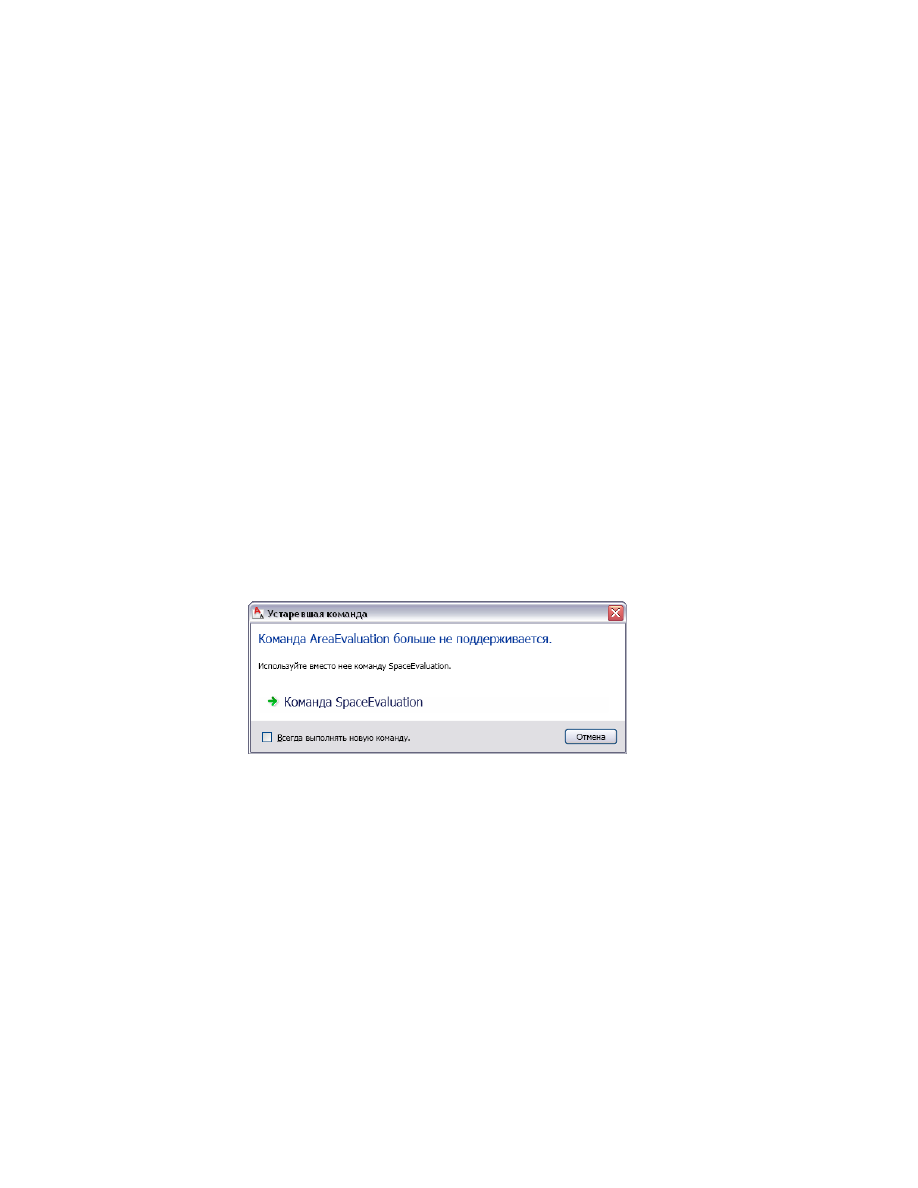

При нажатии кнопки "Запустить учет помещений" будет начат учет помещений.
Необходимо удалить инструменты учета площадей с пользовательских палитр и
заменить в сценариях команды учета площадей на команды учета помещений.
Перечень устаревших команд и соответствующих новых команд приведен в разделе

Приложение 1: изменения команд для помещений и площадей

 на стр. 3453.

3432 | Глава 39   Помещения
