AutoCAD Architecture 2011. Руководство пользователя (глава 36-40)

то...

Если требуется...

выберите стиль окна, стиль двери или стиль двер-
ной/оконной сборки из списка. В списке содержатся
все стили, имеющиеся на чертеже.

изменить назначен-
ный окну или двер-
ной/оконной сбор-
ке в проеме стиль,

введите значения в поле "Площадь", "Высота" или
"Ширина" проема.

ПРИМЕЧАНИЕ

Для проемов в 3D помещениях

произвольной формы в этом диалоговом окне
изменить высоту или ширину невозможно.
Изменить высоту или ширину проема в 3D по-
мещении произвольной формы можно с помо-
щью ручек в соответствии с описанием в

Редак-

тирование формы проемов 3D помещений
произвольной формы

на стр. 3325.

изменить площадь
проема поверхно-
сти,

Для проемов в 3D помещениях произвольной формы
зарегистрированная площадь отображается рядом
с общей площадью. Зарегистрированная площадь
может отличаться от общей площади в случаях, когда
проем размещен на поверхности только частично,
а остальная часть проема находится на другой по-
верхности или вне помещения. В этом случае заре-
гистрированная площадь отображается как часть
проема, расположенного на поверхности. Значение
зарегистрированной площади предназначено
только для чтения.

Для удаления проема с поверхности, выберите проем, щелкните правой
кнопкой и выберите из контекстного меню "Удалить проем".

Нажмите "ОК".

Как изменение геометрии помещения влияет на проемы
поверхности

Изменение геометрии помещения может различно влиять на проемы, прикрепленные
к поверхностям помещения.

Работа с проемами поверхностей | 3337

Изменение формы 3D помещений произвольной формы

3D помещения произвольной формы имеют большое количество возможных
геометрий, например, параллелепипед, пирамида или произвольная форма. Изменение
геометрии помещения может влиять на проемы на поверхностях помещения
следующим образом:

■

Если поверхность удалена или перемещена и больше не является компланарной
для проема, проем удаляется.

■

Если поверхность редактируется так, что редактирование не влияет на проем,
проем остается неизменным.

■

Если поверхность разделена и линия разъема пересекает проем, проем разделяется
на 2 проема.

ПРИМЕЧАНИЕ

Если геометрия помещения изменена любым образом, при

котором изменяется общее количество поверхностей, проемы могут удаляться
или произвольно перемещаться с одной поверхности на другую.

Изменение типа геометрии

3D помещение произвольной формы можно преобразовать в выдавленное 3D
помещение, и наоборот. Такое преобразование влияет на проемы различным образом.

Сведения об изменении типа геометрии см. в

Изменение типа помещения

на стр.

3270.

■

Если выдавленное 3D помещение преобразовано в 3D помещение произвольной
формы, все проемы сохраняются на своих местах, сохраняют форму и площадь.
Ручки проемов изменяются на ручки проемов поверхности выдавленного 3D
помещения.

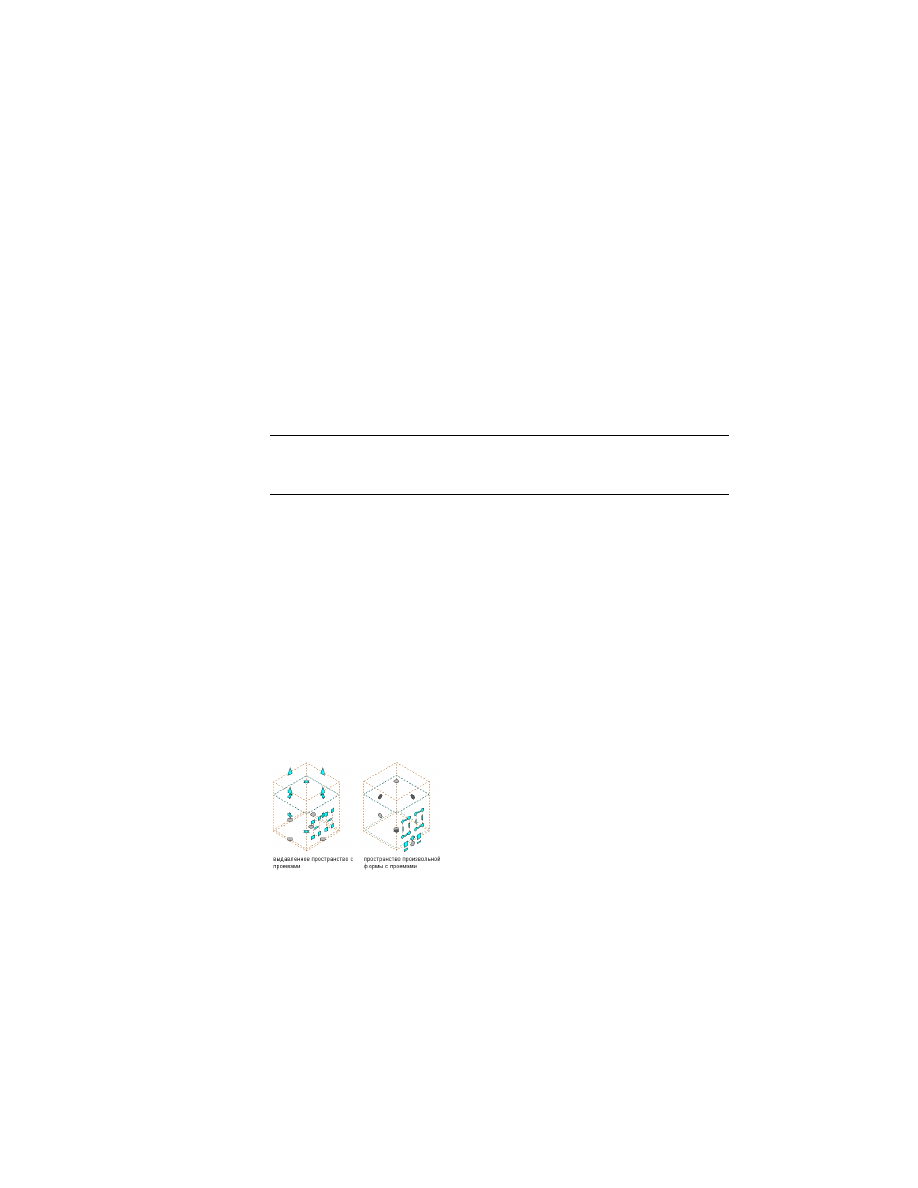

Просмотр проемов поверхностей выдавленных помещений и помещений произвольной
формы

■

Если 3D помещение произвольной формы преобразуется в выдавленное 3D
помещение, проемы в поверхностях горизонтальной крыши или пола сохраняются

3338 | Глава 39 Помещения

в массивах крыши или пола выдавленного 3D помещения. Проемы на
поверхностях, пересекающихся с базовым профилем, сохраняются на
соответствующих поверхностях Кунса. Все другие проемы удаляются.
Сохраненные проемы преобразуются в прямоугольники, причем площадь проема
остается прежней.

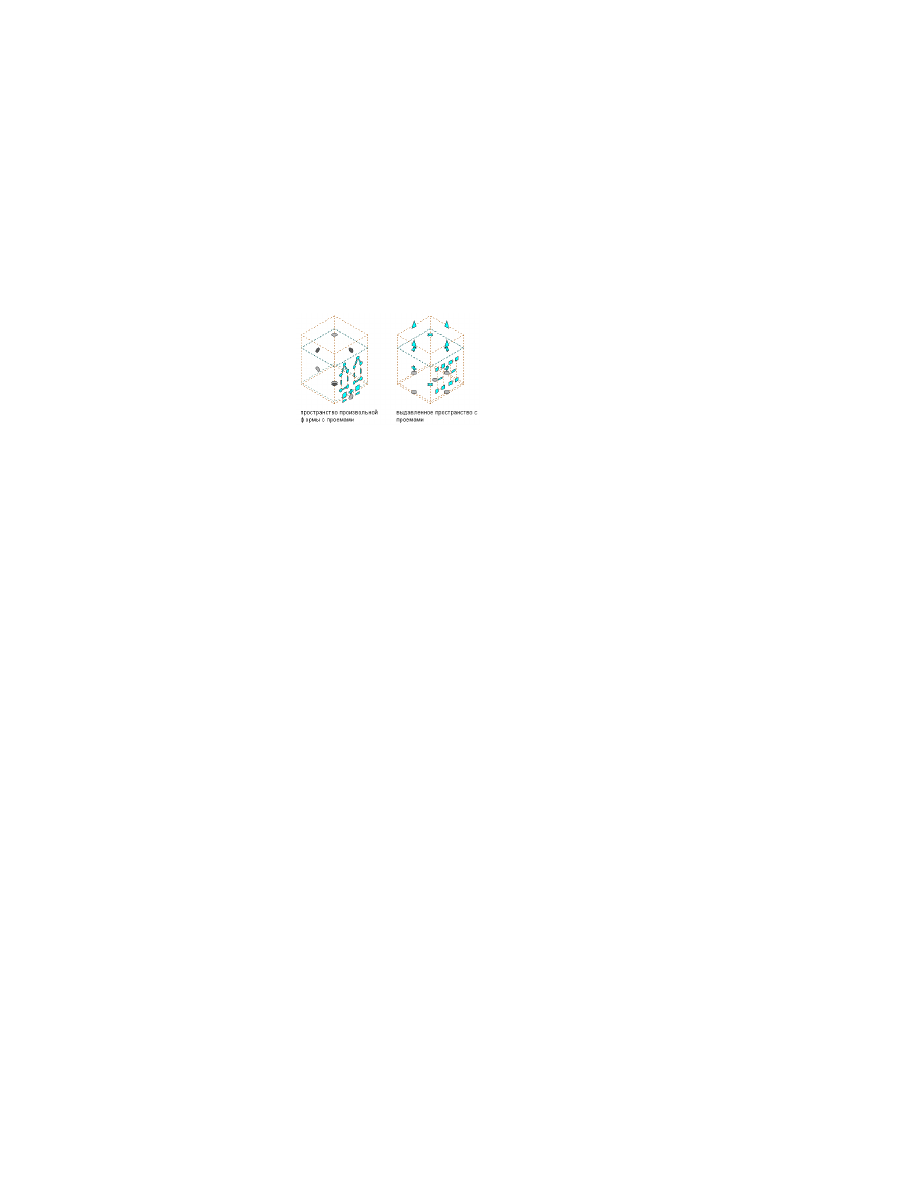

Просмотр проемов в выдавленных помещениях и помещениях произвольной формы

■

При преобразовании выдавленного 3D помещения или 3D помещения
произвольной формы в 2D помещение все проемы поверхностей теряются.

Изменение ассоциативности

Ассоциативные помещения можно преобразовать в неассоциативные, и наоборот.
Такое преобразование влияет на проемы различным образом.

Сведения об изменении ассоциативности помещений см. в

Создание и удаление

ассоциативной связи помещения

на стр. 3211.

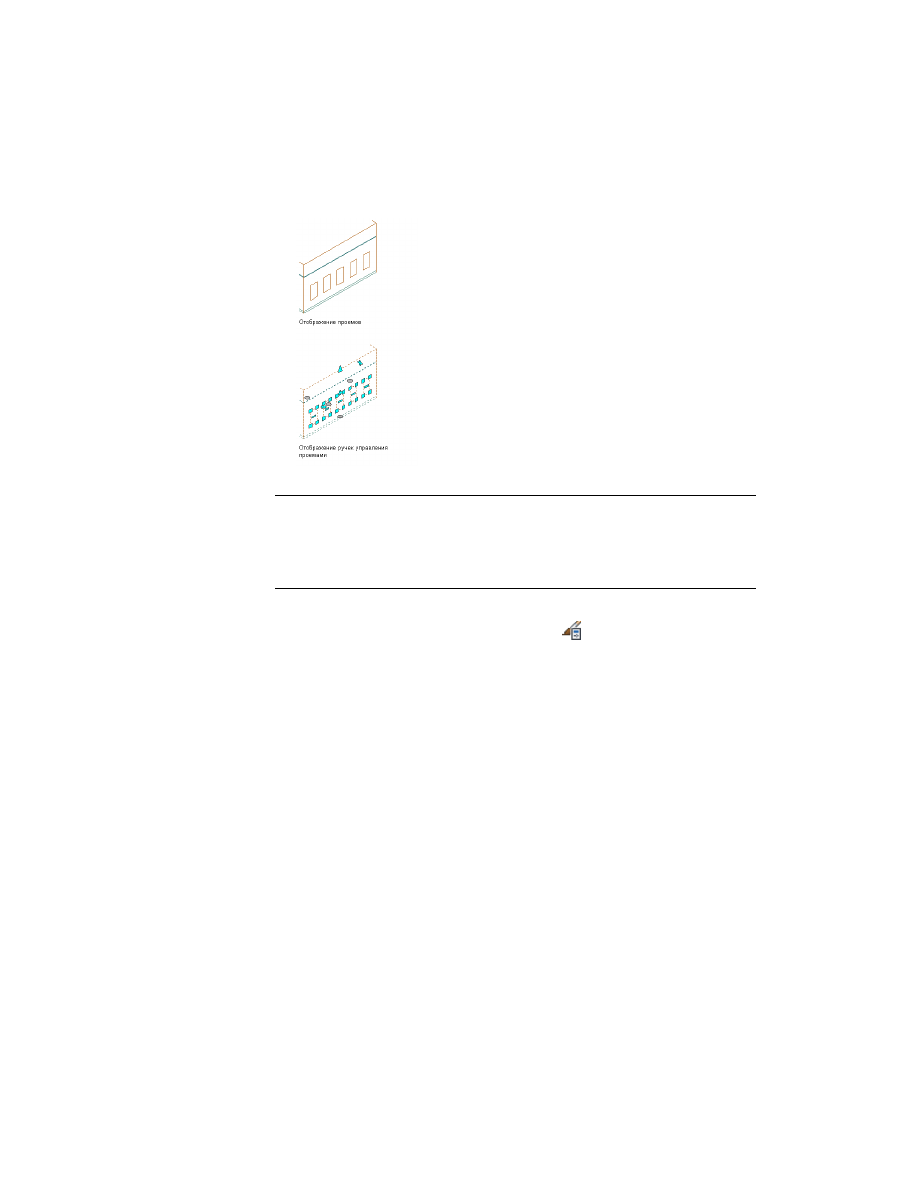

Проемы в ассоциативных помещениях формируются другими проемами,
находящимися в стенах, выступающих в роли границ помещения. Например, если
в стене имеется окно или дверь, в помещение вставляются проемы с формой окна
или двери.

■

Если ассоциативное выдавленное 3D помещение преобразуется в неассоциативное
выдавленное 3D помещение, все проемы сохраняются в исходных положениях,
к ним добавляются ручки редактирования. Если исходный проем имеет форму,
отличную от прямоугольной, форма проема изменяется на прямоугольную,
равную по площади исходной.

■

Если ассоциативное 3D помещение произвольной формы преобразуется в
неассоциативное 3D помещение произвольной формы, все проемы сохраняют
свое местоположение, размер и формы, к ним добавляются ручки редактирования.

Работа с проемами поверхностей | 3339

Задание отношений смежности между поверхностями
помещений

Помещения могут определять смежности между поверхностями соседних помещений.
Это важно для обработки плана здания в таком инженерном приложении, как
AutoCAD MEP. Можно задать максимальное допустимое расстояние смежности
между поверхностями помещений.

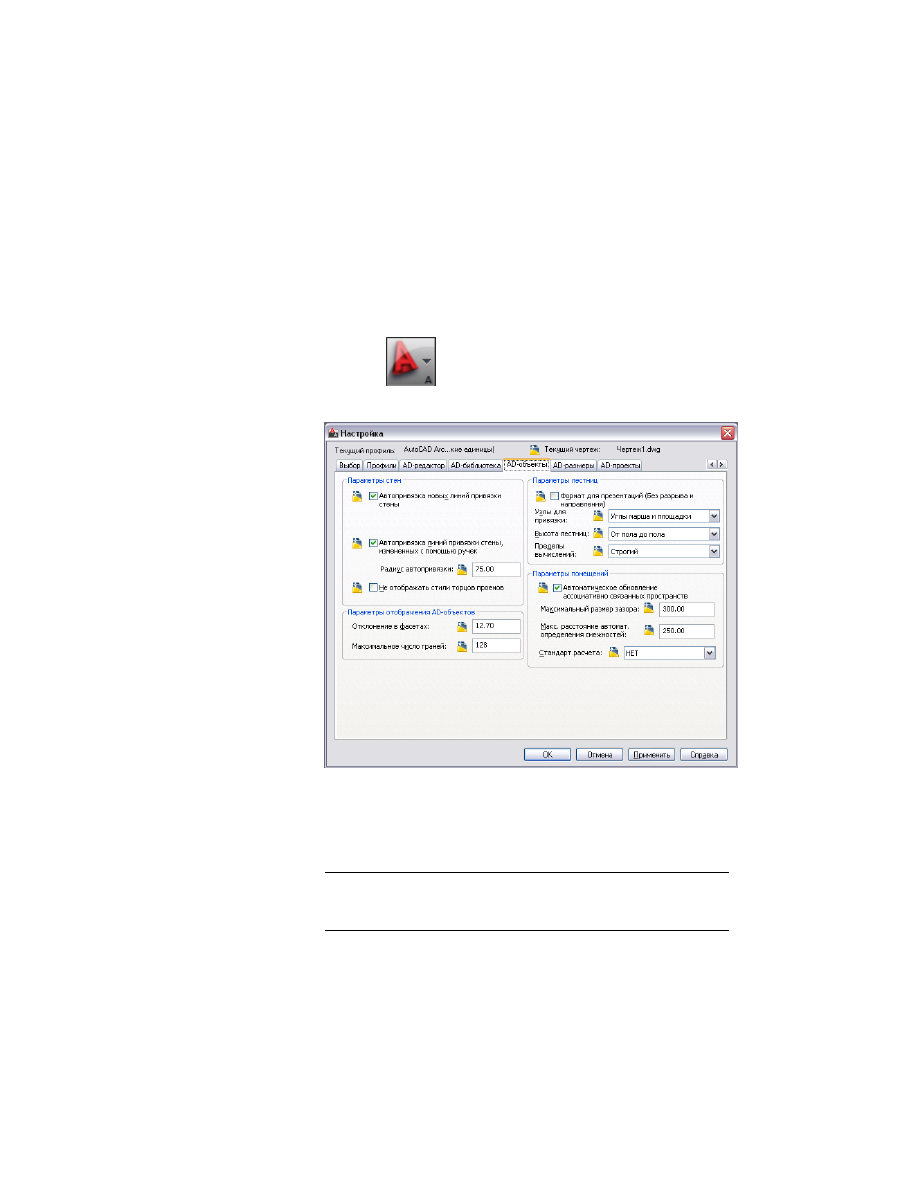

Щелкните

➤

"Настройка".

Раскройте вкладку "Параметры AD-объекта".

Для параметра "Макс. расстояние автомат. определения смежностей"
выберите максимальное допустимое расстояние между 2 поверхностями,
которые должны считаться смежными друг с другом.

Нажмите "OK".

СОВЕТ

Минимальное допустимое расстояние смежности можно

установить, введя в командной строке команду

AecSpaceMaxAutoAdjacency

3340 | Глава 39 Помещения

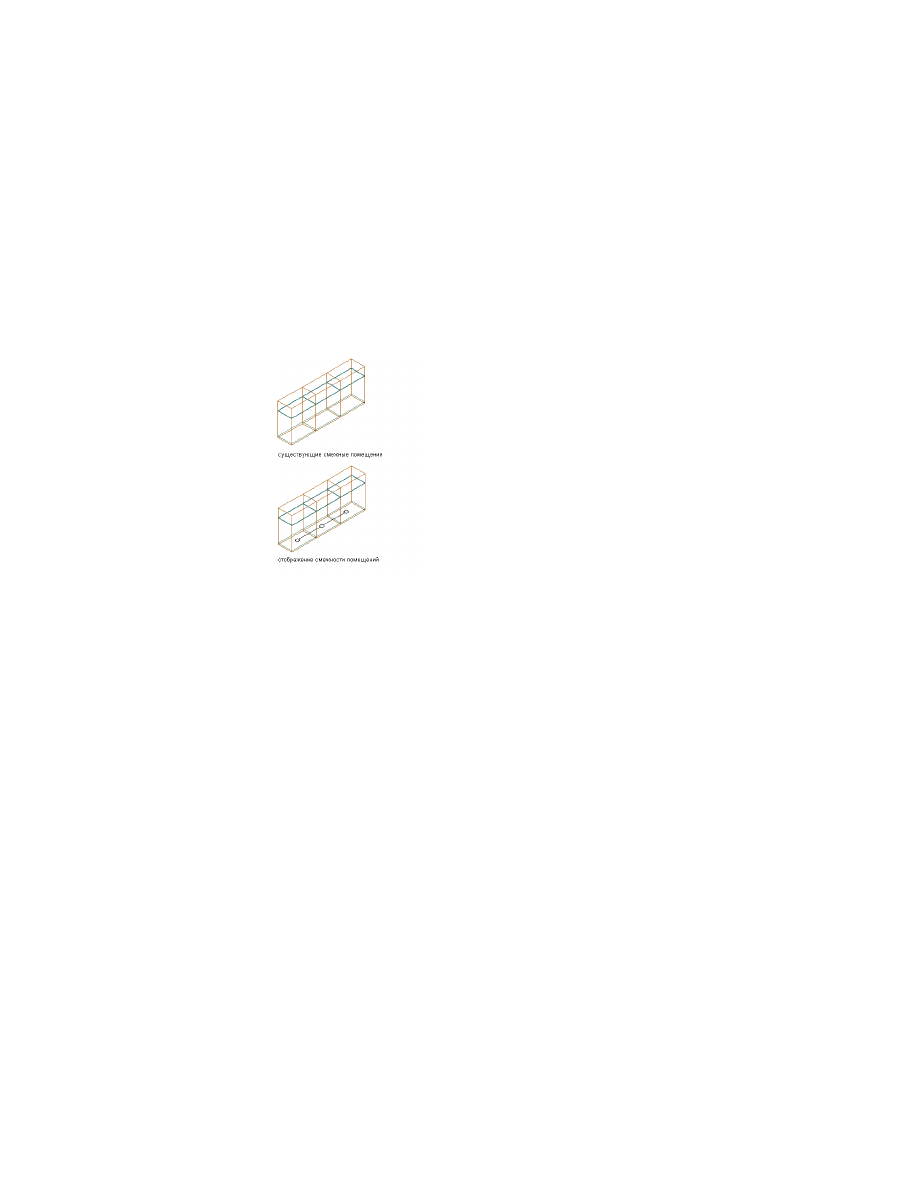

Отображение отношения смежности между поверхностями
помещений

В большинстве случаев отношения смежности между поверхностями помещений
важны для экспорта и обработки планов зданий в инженерном приложении. Если
требуется проверить состояние отношений смежности в AutoCAD Architecture,
можно включить видимость отношений смежности на чертеже.

Отображение смежностей поверхностей

В командной строке введите

AecShowSpaceAdjacencies

Линии показывают поверхности смежных помещений.

Чтобы скрыть линии смежности помещений, нажмите клавишу ENTER.

Стили помещений

Стиль помещения представляет собой набор параметров, определяющих внешний
вид и другие характеристики объекта "помещение", которому он назначается. В
зависимости от предназначения чертежа, может потребоваться создание разных
стилей помещений для представления разных типов помещений, например,
различных типов комнат в административном здании.

В самом стиле помещения можно задать разбивку помещения. Разбивка
геометрически делит существующее помещение на треугольные или трапециевидные
участки. В некоторых странах, например, в Германии и Японии, визуальная разбивка
помещений на графические разделы требуется для процедуры проверки помещений,
результаты которой утверждаются администрацией здания.

Отображение отношения смежности между поверхностями помещений | 3341

Стили используются для управления следующими характеристиками помещений:

■

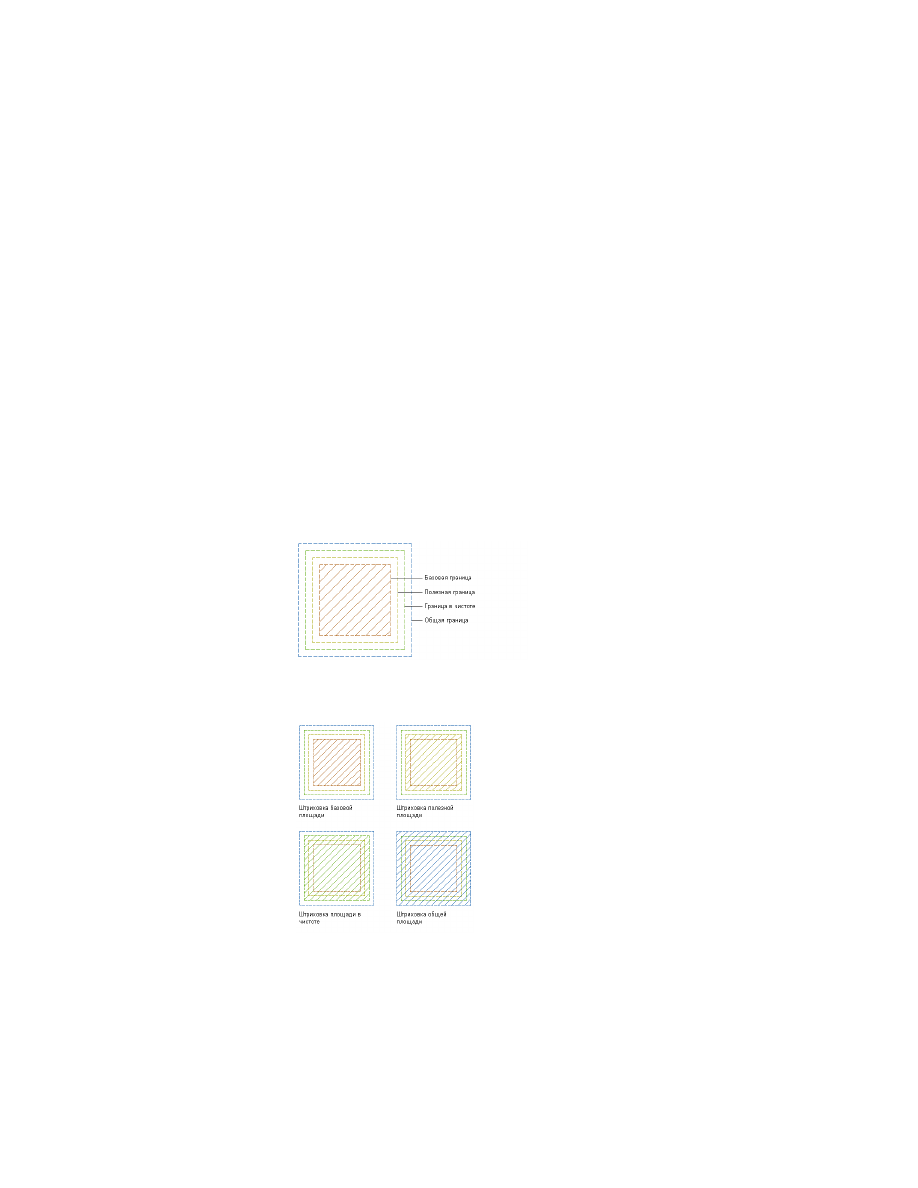

"Границы помещения": задание расстояния для смещений границы в чистоте,
полезной и общей границ от базовой границы. У каждой границы имеются
собственные экранные компоненты, которые можно по необходимости
соответствующим образом настроить.

■

"Списки имен": выбор списка допустимых имен для помещений определенного
стиля. Помогает поддерживать непротиворечивые схемы именования в проекте
здания.

■

"Планируемые размеры": задание планируемой площади, длины и ширины для
помещений, вставляемых с определенным стилем. Удобно, если имеются верхние
и нижние предельные размеры помещения для комнаты того типа, которую
требуется вставить.

■

"Отображение разных типов помещений": прочерчивание конструкционных
помещений, демонтируемых помещений и проезжих частей с разными экранными
свойствами. Например, можно начертить все конструктивные площади зеленым
со штриховкой, а проезжие части - голубым со сплошным окрашиванием.

■

"Отображение разных методов разбивки": определение способа разбивки
помещений (трапеции или треугольники). Если активная работа с разбивкой
помещений не ведется, она, возможно, задается в параметрах чертежа по
умолчанию. Информацию о разбивке помещений см. в разделе

Разбивка

помещений

на стр. 3425.

Создание стиля помещения

Данная процедура позволяет создать стиль помещения. Можно начать с
использования стиля по умолчанию или скопировать существующий стиль и
использовать его в качестве шаблона. После этого можно отредактировать свойства
стиля таким образом, чтобы они удовлетворяли требованиям проекта.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Отобразится окно "Диспетчер стилей", в котором текущий чертеж
развернут в виде структуры (дерева).

Разверните "Архитектурные объекты", а затем - "Стили помещений".

3342 | Глава 39 Помещения

Создайте стиль помещения:

то...

Если требуется...

щелкните правой кнопкой на пара-
метре "Стили помещений" и выбери-
те "Создать".

создать стиль со стандартными
свойствами,

щелкните правой кнопкой на стиль
помещения, который необходимо

создать стиль на основе существую-
щего стиля,

скопировать, и нажмите "Копиро-
вать". Щелкните правой кнопкой и
выберите "Вставить".

Введите имя для нового стиля помещения и нажмите клавишу

ENTER

Отредактируйте новый стиль помещения:

то...

Если требуется...

см.

Задание планируемых размеров

помещения

на стр. 3344.

определить планируемые размеры
для базовой границ помещения,

см.

Определение смещений границ

помещения в стиле помещения

на

стр. 3345.

задать основанные на стиле смеще-
ния для границы в чистоте, полез-
ной и общей границ,

см.

Прикрепление к стилю помеще-

ний описания списка

на стр. 3346.

добавить к стилю описание списка,

см.

Определение материалов для

стиля помещения

на стр. 3348.

задать материалы для компонентов
помещения,

см.

Назначение классификации для

стиля помещений

на стр. 3347.

добавить к стилю классификацию,

см.

Определение графических

свойств стиля помещения

на стр.

3351.

задать отображение границ помеще-
ния и расчетные секущие плоскости,

см.

Задание штриховки для компо-

нентов стиля помещения

на стр. 3354.

определить штриховку помещения,

Создание стиля помещения | 3343

то...

Если требуется...

см.

Назначение плоскости разреза

объекта в стиле помещения

на стр.

3356.

определить секущую плоскость для
помещения,

см.

Присоединение к стилю помеще-

ния примечаний и файлов

на стр.

3356.

присоединить к стилю примечания
и файлы,

см.

Разбивка помещений

на стр. 3425.

задать вид разбивки помещения,

По окончании определения свойств нажмите "ОК".

Задание планируемых размеров помещения

Данная процедура позволяет задавать планируемую площадь помещения в стиле
помещения. Планируемые размеры могут пригодиться, если уже известны требования
к размерам, превышение которых не допускается. Если площадь, длина или ширина
вставляемого помещения выходит за пределы размеров, заданных в стиле, размер
усекается до планируемого значения и появляется значок подсказки.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты", а затем - "Стили помещений"

Выберите стиль помещения, который подлежит изменению.

Перейдите на вкладку "Правила проектирования".

Задайте планируемые размеры в стиле помещений:

то...

Если требуется...

введите новое значение для пара-
метра "Планируемая площадь",

задать другую площадь,

"Минимальная площадь" или "Мак-
симальная площадь".

введите новое значение для пара-
метра "Планируемая длина", "Мини-

задать другую длину,

мальная длина" или "Максимальная
длина".

3344 | Глава 39 Помещения

то...

Если требуется...

введите новое значение для пара-
метра "Планируемая ширина", "Ми-

задать другую ширину,

нимальная ширина" или "Максималь-
ная ширина".

Планируемые значения должны быть не меньше минимальных и не
больше максимальных заданных значений.

Дважды нажмите "OK".

Определение смещений границ помещения в стиле
помещения

Данная процедура позволяет задать в стиле помещения смещения границы в чистоте,
полезной и общей границ помещения от базовой границы. Смещения границ
помещения также можно устанавливать вручную. Если граница в чистоте, полезная
и общая границы помещения определяются вручную, их можно редактировать с
помощью ручек. Если они определяются на основе стиля помещений, редактирование
с помощью ручек невозможно.

Информацию о применении смещений, основанных на стиле, см. в разделе

Определение смещений границ помещения в стиле помещения

на стр. 3345.

Границы помещения по стилю

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты", а затем - "Стили помещений"

Выберите стиль помещения, который подлежит изменению.

Перейдите на вкладку "Правила проектирования".

Определение смещений границ помещения в стиле помещения | 3345

Задайте расстояние смещения границы в чистоте, полезной и общей
границ от базовой границы:

то...

Если требуется...

введите значение в поле "Смещение
границ в чистоте".

ПРИМЕЧАНИЕ

Во многих расчетах

граница в чистоте идентична базо-
вой границе. При вводе 0 в поле
"Смещение границ в чистоте" гра-
ница в чистоте не смещается от
базовой границы

сместить границу в чистоте от
базовой границы,

введите значение в поле "Смещение
полезных границ".

сместить полезную границу от
базовой границы,

введите значение в поле "Смещение
общих границ".

сместить общую границу от базо-
вой границы,

Нажмите "OK".

Прикрепление к стилю помещений описания списка

Данная процедура позволяет прикрепить описание списка к стилю помещений, так
что помещения, использующие данный стиль, будут именоваться в соответствии с
заданным списком имен. Описания списков могут создаваться в соответствии с
государственными стандартами, стандартами предприятия или другими системами
именования, которые требуется внедрить. Информацию о создании описаний списков
см. в разделе

Описания списков

на стр. 3360.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты", а затем - "Стили помещений"

Выберите стиль помещения, который подлежит изменению.

Перейдите на вкладку "Правила проектирования".

В поле "Имена помещений" выберите описание списка из
раскрывающегося списка.

3346 | Глава 39 Помещения

ПРИМЕЧАНИЕ

В раскрывающемся списке отображаются только те

описания списков, которые относятся к помещениям. Подробную
информацию см. в разделе

Задание назначения для описания списка

на стр. 3362.

Нажмите "OK".

При изменении списка имен в стиле помещений, может случиться так, что у нового
стиля помещений будет другой список имен. В этом случае имя помещения может
взаимодействовать с новым описанием списка следующими способами:

■

Имя существующего помещения входит и в новое описание списка. В этом случае
изменения имени не происходит.

■

Имя существующего помещения не входит в новое описание списка, но описание
списка позволяет отдельным именам не совпадать с указанными в списке. В этом
случае существующее имя сохраняется как нестандартное имя.

■

Имя существующего помещения не входит в новое описание списка, и описание
списка не позволяет отдельным именам не совпадать с указанными в списке. В
этом случае существующее имя удаляется, а имя помещению по умолчанию
назначается по первой записи в новом описании списка.

Назначение классификации для стиля помещений

Данная процедура позволяет задавать классификации для любого описания
классификации, применяющегося к стилю помещения.

Дополнительные сведения о создании и применении описаний классификаций см.
в разделе

Определения классификации

на стр. 4169.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты", а затем - "Стили помещений"

Выберите стиль помещения, который подлежит изменению.

Перейдите на вкладку "Классификации".

По умолчанию для классификаций всех описаний классификаций задано
значение "Неопределенная". Отсутствие описаний классификаций в
списке означает то, что к стилям помещений не применимо ни одно из
них.

Для каждого описания классификации выберите ту классификацию,
которую требуется применить к текущему стилю помещения.

Назначение классификации для стиля помещений | 3347

Нажмите "ОК".

Определение материалов для стиля помещения

Помещение состоит из некоторого количества компонентов, экранные свойства
которых могут быть определены по материалам, назначенным каждому компоненту.

При назначении материалов стилю помещения назначается определенный материал
каждому физическому компоненту помещения. Например, для пола назначается
материал "дерево", а для потолка - материал "потолочная плитка".

Если необходимо использовать экранные свойства стиля помещения, можно в
экранных свойствах этого стиля отключить назначения материалов.

Описания материалов состоят из экранных компонентов, соответствующих типам
компонентов объектов. Например, компонент материала "Линии" используется для
всех контурных линий на виде в плане. Компонент "Штриховка поверхности"
используется для штриховки всех поверхностей объекта на трехмерных (3D) видах
модели и на фасадах.

Материалы помещения и экранные компоненты

В приведенной ниже таблице перечислены компоненты помещения и компоненты
материалов, определяющие их на определенных видах.

Компонент материала

Компонент помещения

Экранное представление

"План", "План с подробно-
стями", "План без подроб-
ностей", "Представление в
плане", "Избирательное
представление в плане",
"Отраженное представле-
ние", "Избирательное отра-
женное представление"

Линии плана

Базовая граница

Штрихование плана

Базовая штриховка

Материал не определен

Граница в чистоте

Материал не определен

Чистая штриховка

3348 | Глава 39 Помещения

Компонент материала

Компонент помещения

Экранное представление

Материал не определен

Полезная граница

Материал не определен

Полезная штриховка

Материал не определен

Общая граница

Материал не определен

Общая штриховка

Материал не определен

Секущая плоскость

Материал не определен

Штриховка секущей плос-
кости

Материал не определен

Выше плоскости разреза

Материал не определен

Ниже плоскости разреза

Материал не определен

Плоскость расчета 1

Материал не определен

Штриховка плоскости
расчета 1

Материал не определен

Плоскость расчета

Материал не определен

Штриховка плоскости
расчета

"Модель"

3D тело

Массив пола

3D тело

Массив потолка

Материал не определен

Объем в чистоте

Материал не определен

Поверхности

Материал не определен

Компоненты поверхности

Материал не определен

Полезный объем

Определение материалов для стиля помещения | 3349

Компонент материала

Компонент помещения

Экранное представление

Материал не определен

Общий объём

Назначение материалов стилю помещения

Данная процедура позволяет назначать материалы отдельным компонентам стиля
помещения. Для компонента могут использоваться экранные свойства материала, а
не экранные свойства стиля.

Можно назначить материал каждому физическому компоненту помещения. Для
экранных свойств пользовательских компонентов и компонентов, представляющих
собой всего лишь графические обозначения, материалы не используются. Например,
массивы пола и потолка являются физическими компонентами. Общая граница -
компонент обозначений.

ПРИМЕЧАНИЕ

Если назначение материала не определяет экранные свойства

компонента помещения, можно изменить экранные свойства стиля помещения,
как описано в разделе

Определение графических свойств стиля помещения

на стр.

3351.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты", а затем - "Стили помещений"

Выберите стиль помещения, который подлежит изменению.

Перейдите на вкладку "Материалы".

Выберите изменяемый компонент и описание другого материала.

Можно выбрать любое описание материала из текущего чертежа или,

нажав кнопку

, создать новое описание материала и назначить его

компоненту.

ПРЕДУПРЕЖДЕНИЕ

Любые изменения описания материала в этом

диалоговом окне будут применены ко всем объектам, которым он
назначен.

Перейдите на вкладку "Графические свойства".

Выберите экранное представление, в которое нужно внести изменения,
и нажмите "Переопределение стиля".

При необходимости нажмите

3350 | Глава 39 Помещения

Перейдите на вкладку "Слой/Цвет/Тип линий".

Выберите "По материалу" для любого компонента, которому необходимо
назначить материал, и нажмите "OK".

Если установка "По материалу" недоступна, отображение данного
компонента не может определяться материалом.

Нажмите "ОК".

Определение графических свойств стиля помещения

Данная процедура позволяет определить в стиле любой из следующих экранных
компонентов помещения:

■

"Границы помещений" (виды в плане): можно задать отображение базовой
границы, границы в чистоте, полезной и общей границ. При смещении границ
друг по отношению к другу имеет смысл отображать их с разным цветом, типом
или весом линий. Если смещения границ не устанавливаются, также можно
скрыть границу в чистоте, полезную или общую границы и их штриховки, чтобы
не перегружать чертеж.

■

"Штриховки границ" (виды "План"): у каждой границы помещения имеется
соответствующая штриховка, отображение которой можно включить.

Определение графических свойств стиля помещения | 3351

■

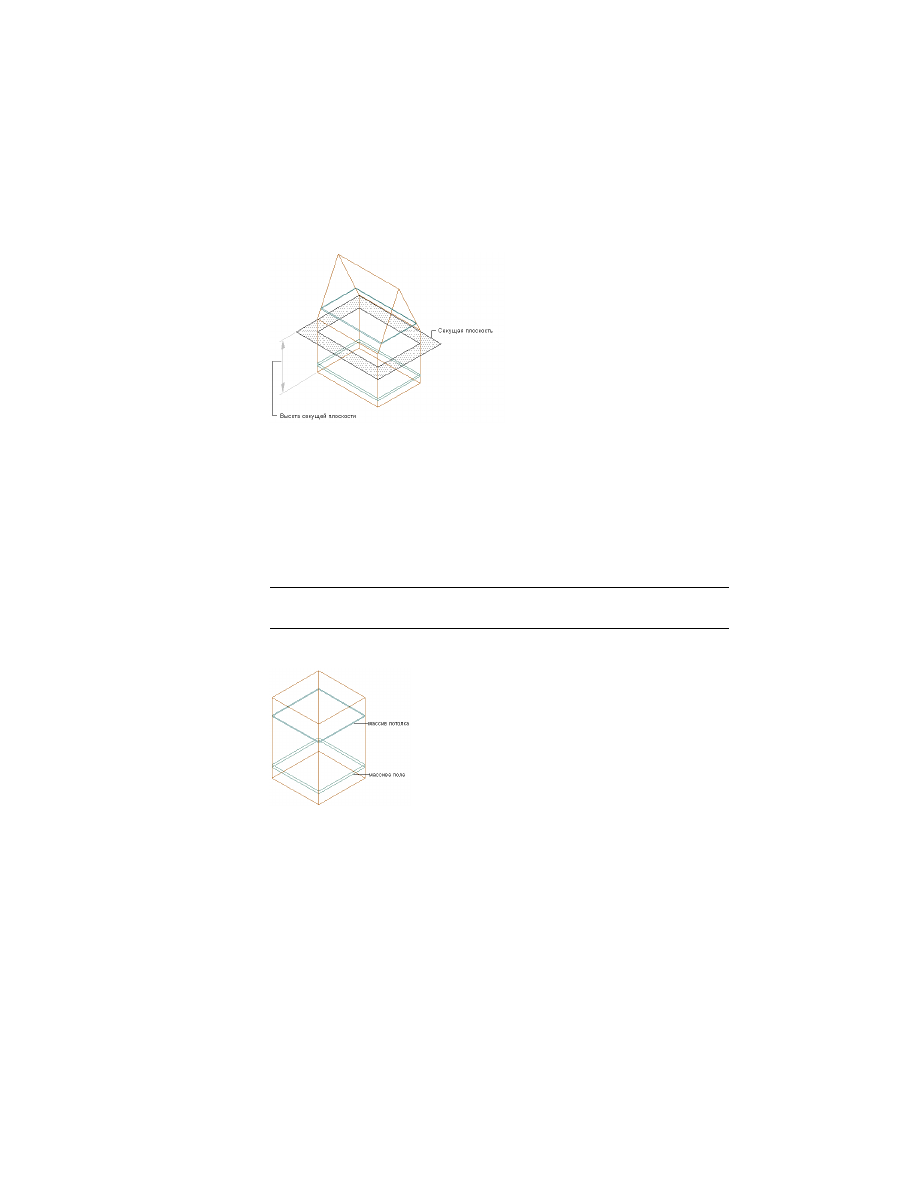

"Компоненты выше и ниже плоскости разреза" (виды "План"): если помещение
рассекается секущей плоскостью по объекту, можно установить различные
визуальные представления для частей, лежащих над и под плоскостью разреза.

■

"Расчетные секущие плоскости и штриховки" (виды "План"): для 3D помещений
произвольной формы могут быть заданы 2 секущие плоскости расчетов. Такой
подход помогает в учете непостоянной высоты помещения. Для каждой из
расчетных секущих плоскостей можно задать отображение границы и штриховку.

■

"Компоненты массивов пола и потолка" (виды модели): у 3D помещений могут
присутствовать массивы пола и потолка с пользовательской толщиной. Можно
отображать их на виде модели.

ПРИМЕЧАНИЕ

Если толщина компонента массива потолка или пола задана

равной 0, он не отображается на чертеже.

Компоненты массивов пола и потолка на виде модели

■

"Поверхности и компоненты поверхностей" (виды модели): 3D поверхности
произвольной формы состоят из отдельных поверхностей, у которых могут
присутствовать дополнительные компоненты, такие как дверные и оконные
проемы.

3352 | Глава 39 Помещения

Поверхность помещения с проемом поверхности

ПРИМЕЧАНИЕ

Если экранные свойства компонентов в стиле помещения определяет

назначение материала, можно изменить свойства экранного компонента, отменив
выбор "По материалу". Также можно переопределить назначение материала с
помощью другого материала. Подробную информацию см. в разделе

Определение

материалов для стиля помещения

на стр. 3348.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты", а затем - "Стили помещений"

Выберите стиль помещения, который подлежит изменению.

Перейдите на вкладку "Графические свойства".

Выберите экранное представление, в котором должны отразиться
изменения, и выберите "Переопределение стиля".

Перейдите на вкладку "Слой/Цвет/Тип линий".

Выберите компонент помещения, который требуется изменить, и
измените значения следующих параметров:

■

"Материал": если выбрано "По материалу", значения всех экранных
параметров определяет назначенный материал. У компонентов,
которые нельзя установить по материалу, поле выбора неактивно.

■

Видимость

■

Слой

Определение графических свойств стиля помещения | 3353

■

Цвет

■

Тип линий/Вес линий/Масштаб типа линий

■

Стиль печати

Нажмите "ОК".

Задание штриховки для компонентов стиля помещения

Данная процедура позволяет назначить штриховку для экранных компонентов стиля
помещения. Штриховка помещения отображается только на экранных представлениях
вида в плане.

Для помещений доступны следующие компоненты штриховки:

■

"Базовая штриховка": компонент штриховки для базовой границы помещения.

■

"Чистая штриховка": компонент штриховки для границы помещения в чистоте.

■

"Полезная штриховка": компонент штриховки для полезной границы помещения.

■

"Общая штриховка": компонент штриховки для общей границы помещения.

■

"Штриховка секущей плоскости": штриховка в плоскости разреза объекта. Для
3D помещений произвольной формы можно задать секущую плоскость, не
совпадающую с расчетными секущими плоскостями.

■

"Штриховка секущей плоскости расчета (1 и 2)": если для 3D помещения
произвольной формы задаются расчетные секущие плоскости, к границе
расчетной секущей плоскости может быть добавлена штриховка.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты", а затем - "Стили помещений"

Выберите стиль помещения, который подлежит изменению.

Перейдите на вкладку "Графические свойства".

Выберите экранное представление, в котором требуется отразить
изменения, и выберите "Переопределение стиля".

Текущее экранное представление будет выделено.

Перейдите на вкладку "Штриховка".

Выберите экранный компонент и нажмите кнопку мыши в поле "По
образцу".

3354 | Глава 39 Помещения

Выберите штриховку для данного экранного компонента.

то...

Если требуется...

для параметра "Тип" выберите
"Стандартная", а затем выберите
образец штриховки.

образец штриховки, имеющийся в
программе,

для параметра "Тип" выберите
"Пользовательская", а затем введите

пользовательский образец,

имя пользовательского образца.
При необходимости нажмите "Об-
зор" и перейдите к папке, в которой
расположен файл с пользователь-
ским образцом штриховки.

для параметра "Тип" выберите "Из
линий" и удалите флажок параметра
"Крест-накрест".

штриховка в одну сторону,

для опции "Тип" выберите "Из ли-
ний" и установите флажок парамет-
ра "Крест-накрест".

штриховка в две стороны,

для параметра "Тип" выберите "За-
ливка".

заливка,

Нажмите "ОК".

Нажмите кнопку мыши в поле "Масштаб" и введите значение,
определяющее способ повторения выбранного образца.

Выберите "Угол" и введите угол наклона штриховки выбранного образца.

Выберите "Ориентация" и укажите ориентацию штриховки:

то ...

Если требуется...

выберите значение "Объект".

ориентировать штриховку по объек-
ту, независимо от его поворота,

выберите "Глобально".

ориентировать штриховку в миро-
вой системе координат,

Нажмите "OK".

Задание штриховки для компонентов стиля помещения | 3355

Назначение плоскости разреза объекта в стиле помещения

Данная процедура позволяет задать плоскость разреза объекта в стиле помещения.

Плоскость разреза объекта помещения используется для отображения помещения
на видах в плане на определенной отметке. Она не связана с расчетными секущими
плоскостями, которые можно установить для 3D помещений произвольной формы.
Плоскость разреза объекта, например, не может использоваться в свойствах
специфицирования или при учете помещений. В большинстве случаев плоскость
разреза помещения определяется секущей плоскостью конфигурации экранных
представлений текущего вида. При необходимости можно задать другую плоскость
разреза для определенных помещений.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Архитектурные объекты", а затем - "Стили помещений"

Выберите стиль помещения, который подлежит изменению.

Перейдите на вкладку "Графические свойства".

Выберите экранное представление, в котором требуется отразить
изменения, и выберите "Переопределение стиля".

Текущее экранное представление будет выделено.

Перейдите на вкладку "Прочие".

Чтобы использовать плоскость разреза из конфигурации экранных
представлений, убедитесь в удалении флажка опции "Переопределить
настройки отображения секущей плоскости".

Чтобы задать плоскость разреза, отличную от секущей плоскости в
конфигурации экранного представления, установите флажок
"Переопределить настройки отображения секущей плоскости" и введите
необходимую высоту в поле "Высота секущей плоскости".

Нажмите "ОК".

Присоединение к стилю помещения примечаний и файлов

Данная процедура позволяет вводить примечания и присоединять файлы ссылок к
стилю помещения. Имеется возможность редактирования примечаний, а также
редактирования или отсоединения файлов ссылок от помещения.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

3356 | Глава 39 Помещения

Разверните "Архитектурные объекты", а затем - "Стили помещений"

Выберите стиль помещения, который подлежит изменению.

Перейдите на вкладку "Общие".

Чтобы добавить описание к стилю помещения, введите его текст в поле
"Описание".

Нажмите "Примечания".

Для добавления примечания перейдите на вкладку "Примечания" и
введите текст.

Перейдите на вкладку "Справочные документы" и присоедините,
отредактируйте или отсоедините файл ссылок.

то...

Если требуется ...

нажмите "Добавить", выберите файл
и нажмите "OK".

прикрепить файл ссылок,

выберите файл и нажмите "Редакти-
ровать". Введите описание и нажми-
те "OK".

редактировать описание файла
ссылок,

для запуска приложения, позволяю-
щего редактировать файл, дважды
щелкните на его имени.

отредактировать файл ссылок,

выберите имя файла и нажмите
"Удалить".

удалить файл ссылки,

Дважды нажмите "OK".

Преобразование стилей площадей в стили помещений

Если открывается чертеж из прежней версии AutoCAD Architecture, содержащий
стили площадей, стили площадей автоматически преобразуются в стили помещений.
Происходит преобразование следующих параметров:

Значение/Значение по умолча-
нию

Свойство стиля помеще-
ний

Свойство стиля пло-
щади

Существующее значение

Имя

Существующее значение

Описание

Преобразование стилей площадей в стили помещений | 3357

Значение/Значение по умолча-
нию

Свойство стиля помеще-
ний

Свойство стиля пло-
щади

Существующее значение

Ключевая заметка

Существующие примечания и
присоединенные документы

Примечания/Справочные
документы

Примечания/Справоч-
ные документы

Наборы характеристик площади
преобразуются в наборы характе-

Наборы характеристик

Наборы характери-
стик

ристик помещения и присоединя-
ются к преобразованному стилю
помещения

Стандартная

ПРИМЕЧАНИЕ

В прежних верси-

ях AutoCAD Architecture описания
списков прикреплялись к группам
площадей или шаблонам групп
площадей. Теперь описания
списков прикрепляются или к
стилю помещений, или к стилю
зоны.

Описание списка

Отсутствует

Стандартное значение

Планируемая площадь

Отсутствует

Стандартное значение

Планируемая длина

Отсутствует

Стандартное значение

Планируемая ширина

Отсутствует

Смещение границ в чисто-
те

Отсутствует

Смещение полезных гра-
ниц

Отсутствует

Смещение общих границ

Отсутствует

Стандартный

Материал массива пола

Отсутствует

Стандартный

Материал массива потолка

Отсутствует

3358 | Глава 39 Помещения

Значение/Значение по умолча-
нию

Свойство стиля помеще-
ний

Свойство стиля пло-
щади

Существующие значения класси-
фикаций.

ПРИМЕЧАНИЕ

Описания класси-

фикаций площадей из прежних
версий AutoCAD Architecture
преобразуются в описания клас-
сификаций помещений и приме-
няются к преобразованным сти-
лям помещений.

Классификации

Экранные представле-
ния

Настройка чертежа по умолчанию

"Модель"

Отсутствует

Существующие значения

"План"

Существующие значения

"План с подробностями"

"План с подробностя-
ми"

Существующие значения

"План без подробностей"

"План без подробно-
стей"

Настройка чертежа по умолчанию

"Представление в плане"

Отсутствует

Настройка чертежа по умолчанию

"Избирательное представ-
ление в плане"

Отсутствует

Настройка чертежа по умолчанию

"Отраженное представле-
ние"

Отсутствует

Настройка чертежа по умолчанию

"Избирательное отражен-
ное представление"

Отсутствует

Настройка чертежа по умолчанию

Объем

Отсутствует

Существующие значения

С разбивкой

Преобразование стилей площадей в стили помещений | 3359

Описания списков

Описание списка - это список имен, которые допускается использовать для
помещений или зон. Описания списков можно прикреплять к стилю помещений
или стилю зоны. Как следствие, доступ к списку имен осуществляется с палитры
свойств при создании или редактировании помещения или зоны с определенным
стилем.

Подробную информацию см. в разделах

Прикрепление к стилю помещений описания

списка

на стр. 3346 и

Прикрепление к стилю зоны описания списка

на стр. 3393.

Описание списка для помещения

Типовые принципы работы с описаниями списков рассматриваются в разделе

Работа

с описаниями списков - обзор

на стр. 3158.

Описания списков удобны при создании помещений в соответствии с
государственными стандартами или стандартами предприятия.

При изменении списка имен в стиле помещения или зоны имя помещения или зоны
может взаимодействовать с новым описанием списка одним из следующих способов:

■

Существующее имя входит и в новое описание списка. В этом случае изменения
имени помещения не происходит.

■

Существующее имя не входит в новое описание списка, но описание списка
позволяет отдельным именам не совпадать с указанными в списке. В этом случае
существующее имя сохраняется как нестандартное имя.

■

Существующее имя не входит в новое описание списка, и описание списка не
позволяет отдельным именам не совпадать с указанными в списке. В этом случае

3360 | Глава 39 Помещения

существующее имя удаляется, а имя по умолчанию назначается по первой записи
в новом описании списка.

Создание описания списка

Данная процедура позволяет создать описание списка, которое может быть
прикреплено к стилю помещения или зоны для задания допустимых значений имен.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Универсальные объекты", а затем - "Описание списка".

Создайте новое описание списка:

то...

Если требуется...

щелкните правой кнопкой на пара-
метре "Описание списка" и выбери-
те "Создать".

создать новое описание списка со
стандартными свойствами,

щелкните правой кнопкой на описа-
нии списка, которое требуется ско-

создать новое описание списка на
основе существующего,

пировать, и выберите из контекстно-
го меню "Копировать". Щелкните
правой кнопкой, а затем выберите
"Вставить".

Введите имя описания списка и нажмите клавишу

ENTER

Отредактируйте свойства нового описания:

то...

Если требуется...

см.

Задание назначения для описа-

ния списка

на стр. 3362.

определить объекты, к которым
применяется описание списка,

см.

Редактирование описания спис-

ка

на стр. 3362.

отредактировать описание списка,

см.

Присоединение к описанию

списка примечаний и файлов

на стр.

3363.

добавить к описанию примечания
или файлы,

Нажмите "OK".

Создание описания списка | 3361

Задание назначения для описания списка

Можно создавать описания списков, которые применяются к именам помещений,
именам зон или которые могут использоваться как раскрывающиеся списки для
составления спецификаций с произвольными характеристиками. Информацию о
составлении спецификаций с произвольными характеристиками см. в разделе

Внесение характеристик, вводимых вручную, и полей

на стр. 4102.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Универсальные объекты", а затем - "Описание списка".

Выберите описание, которое требуется отредактировать.

Перейдите на вкладку "Применить к" .

Выберите один из следующих вариантов или их набор:

■

"Помещения": (если требуется, чтобы список был доступен для имен
помещений)

■

"Зоны": (если требуется, чтобы список был доступен для имен зон)

■

"Описание произвольной характеристики": (если требуется, чтобы
список был доступен для составления спецификаций с
произвольными характеристиками)

Нажмите "OK".

Редактирование описания списка

Данная процедура позволяет редактировать описание списка.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Универсальные объекты", а затем - "Описание списка".

Выберите описание списка, которое требуется отредактировать.

Перейдите на вкладку "Элементы".

Добавьте, удалите или переименуйте элементы в описании списка:

то...

Если требуется...

нажмите "Добавить" и введите имя
элемента.

добавить в список новый элемент,

3362 | Глава 39 Помещения

то...

Если требуется...

выберите элемент и нажмите "Уда-
лить".

удалить элемент из списка,

выберите элемент и введите новое
имя.

переименовать элемент списка,

Если требуется разрешить пользователю ввод альтернативного, не
содержащегося в списке имени помещения или зоны, установите
флажок "Разрешить изменение значений отдельных свойств из этого
списка".

Нажмите "OK".

Присоединение к описанию списка примечаний и файлов

Данная процедура позволяет присоединить к описанию списка текстовые примечания
и файлы.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните "Универсальные объекты", а затем - "Описание списка".

Выберите описание списка, для которого требуется добавить
примечание или файл.

Перейдите на вкладку "Основные".

Для добавления к описанию списка описания введите его в поле
"Описание".

Нажмите кнопку мыши на параметре "Примечания".

Для добавления примечания перейдите на вкладку "Примечания" и
введите текст.

Перейдите на вкладку "Справочные документы" и присоедините,
отредактируйте или отсоедините файл ссылок.

то...

Если требуется ...

нажмите "Добавить", выберите файл
и нажмите "Открыть".

присоединить файл ссылок,

Присоединение к описанию списка примечаний и файлов | 3363

то...

Если требуется ...

выберите файл и нажмите "Редакти-
ровать". Отредактируйте текст опи-
сания и нажмите "OK".

отредактировать описание к файлу
ссылок,

дважды щелкните кнопку мыши на
имени файла ссылок, чтобы запу-

отредактировать файл ссылок,

стить его приложение. После завер-
шения редактирования закройте
приложение.

выберите имя файла, нажмите
кнопки "Удалить" и "OK".

отсоединить файл ссылок,

Нажмите "ОК".

Зоны

В AutoCAD Architecture зона является структурным компонентом, который позволяет
группировать помещения и другие зоны. Зоны требуются для организации процедуры
учета на плане этажа. С помощью зон производится классификация помещений по
разным группам в соответствии с различными схемами. Например, могут быть
функциональные зоны (конструкционные, проезжие части и так далее) или зоны
участков здания ("Квартира 1, этаж 1", "Квартира 2, этаж 1" и так далее).

Помещения могут принадлежать одновременно к нескольким зонам. Например,
можно прикрепить балконное помещение как к группе "Конструкционные
помещения", так и к группе "Квартира 1, этаж 1". Можно задать ограничение в стиле
зоны, позволяющее прикреплять помещение только к одной зоне определенного
стиля.

3364 | Глава 39 Помещения

Помещения, прикрепленные к зонам

К зоне могут прикрепляться описания списков, для нее могут включаться операции
пересчета. Описания списков прикрепляются при посредстве стиля зоны, тогда как
операции пересчета включаются непосредственно для зоны.

Шаблоны зон

Зоны могут быть соединены и расположены в нескольких уровнях сложной
структуры. У структуры зон для здания, например, может быть одна зона верхнего
уровня под названием "Здание". Ниже этой зоны будет располагаться ряд зон,
предназначенных для квартир: зона квартиры 1, зона квартиры 2 и так далее. В зоны
отдельных квартир могут входить другие зоны, например, зона конструкционных
площадей, зона 50% учета, или же такие помещения, как гостиная, спальня и так
далее.

Если часто требуется сложная структура зон, можно создать шаблон зоны, в котором
описаны необходимые зоны и их группировка. Например, при разработке проекта
нового здания можно вставить структуру зон, основанную на шаблоне зоны "Здание",
в котором содержатся основная зона здания и все подчиненные зоны. Вместе с
программой поставляется ряд стандартных шаблонов зон.

Зоны при учете помещений

При проведении процедуры учета помещений для плана этажа можно указать, какие
зоны следует в нее вносить.

Например, если требуется провести учет помещений для одной квартиры здания с
целью определения площади и назначения соответствующей арендной платы,
необходимо выбрать зону, представляющую эту квартиру. На том же чертеже, может
потребоваться провести учет, относящийся только к ванным комнатам, для
определения объема заказа плитки у поставщика. Для выполнения этой задачи

Зоны | 3365

вначале требуется создать зону ванных комнат, добавить к ней все ванные всех
квартир, а затем учесть общую площадь этой зоны.

Информацию об учете помещений на плане этажа см. в разделе

Учет помещений

на

стр. 3431.

Прикрепление зон с использованием внешних ссылок

Имеется возможность прикрепления помещений или зон из внешних ссылок к зоне
текущего чертежа. Однако недопустимо прикрепление помещений и зон на текущем
чертеже к зонам во внешней ссылке. Если происходит разрыв связи со внешней
ссылкой, из которой к зоне на текущем чертеже были прикреплены помещения или
зоны, эти помещения или зоны также отсоединяются. При повторном прикреплении
внешней ссылки к текущему чертежу понадобится вручную заново прикрепить
помещения и зоны из внешней ссылки, если в этом будет необходимость.

Использование инструментов зоны для создания зон

Поставляемые с AutoCAD Architecture инструменты позволяют быстро размещать
зоны путем выбора инструмента зоны с определенным стилем зоны и других заранее
заданных свойств. При размещении зон с помощью инструментов зоны можно
использовать параметры инструмента по умолчанию или же изменять значения
свойств зоны. Также можно использовать инструменты зоны для применения
параметров инструмента зоны к существующим зонам.

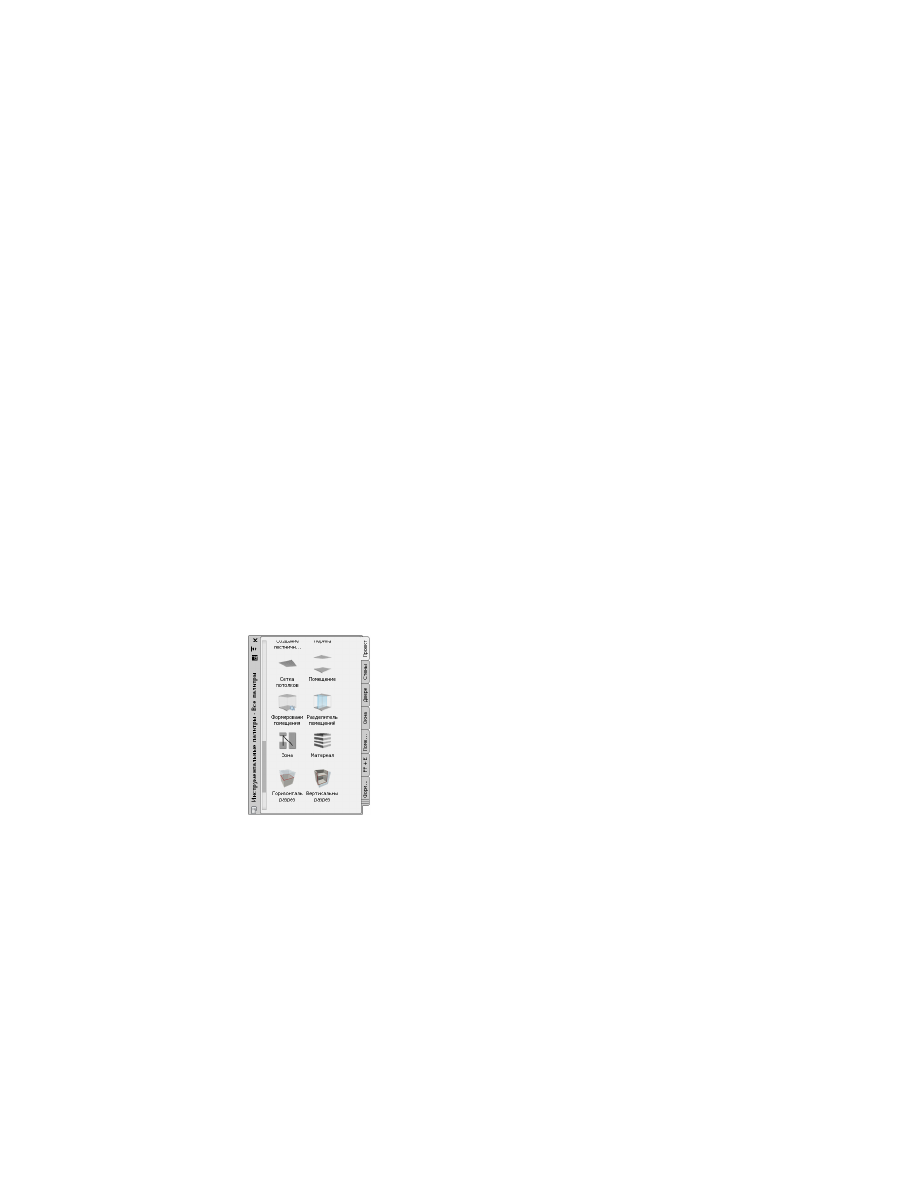

Палитры инструментов, содержащие инструменты зон

Палитры инструментов в рабочем пространстве, определенные по умолчанию,
содержат образцы инструментов зон, которые можно использовать и, по мере
необходимости, изменять. Кроме того, в указанных ниже каталогах, поставляемых

3366 | Глава 39 Помещения

с программой, содержатся инструменты зон, которые можно добавлять к
используемым палитрам инструментов:

■

каталог инструментов,

■

каталог "Палитры образцов".

Пользовательские палитры, сформированные администратором САПР или другими
пользователями, могут содержать инструменты зон со стилями и свойствами зон,
отредактированными согласно требованиям определенных проектов или стандартов
организации.

Свойства зоны

В AutoCAD Architecture зона является объектом документации, используемым для
группировки и организации помещений. В следующей таблице описаны свойства,
которые отображаются для зоны на палитре свойств.

Характеристика

Свойство зоны

Общая категория

Пользовательское описание объекта зоны

Описание

Указание слоя, на котором размещается зона.
По умолчанию назначение на слой определяет-
ся в стиле зоны.

Слой

Задание стиля помещений. По умолчанию
принимается стиль, заданный в инструменте
зоны.

Стиль

Имя зоны. Если в стиле зоны было задано опи-
сание списка, присутствует разворачивающий-

Имя

ся список определенных имен. Подробную ин-
формацию см. в разделе

Прикрепление к стилю

зоны описания списка

на стр. 3393.

Задание марки зоны, вставляющейся при добав-
лении зоны. Марки зон имеются в чертежах-

Марка

образцах, поставляемых вместе с программой.
Также можно создавать собственные марки
зон.

Свойства зоны | 3367

Характеристика

Свойство зоны

ПРИМЕЧАНИЕ

Данное свойства доступно

только во время добавления зоны.

Указание каких-либо операций пересчета для
зоны. Операция пересчета - это формула, кото-

Операции пересчета

рая изменяет выбранные значения для поме-
щений, прикрепленных к зоне. Подробную ин-
формацию см. в разделе

Операции пересчета

на стр. 3417.

Количество помещений, непосредственно
прикрепленных к зоне.

Количество помещений

Количество помещений, непосредственно
прикрепленных к зоне, в сумме с количеством

Общее количество помещений

помещений, прикрепленных опосредованно,
через вложенные зоны (субзоны).

Количество зон, непосредственно прикреплен-
ных к зоне.

Количество зон

Количество зон, непосредственно прикреплен-
ных к зоне, в сумме с количеством зон, прикреп-

Общее количество зон

ленных опосредованно, через вложенные зоны
(субзоны).

Значок, обеспечивающий доступ к окну Диспет-
чера помещений/зон, в которой можно пере-

Диспетчер помещений/зон

именовывать зоны, прикреплять помещения
и зоны, определять модель содержимого зоны
и включать операции пересчета.

Категория размеров

Суммарная базовая площадь всех помещений,
прикрепленных к зоне.

Базовая площадь

Базовая площадь всех помещений, прикреплен-
ных к зоне, с учетом операций пересчета,
включенных для зоны.

Учитываемая площадь

3368 | Глава 39 Помещения

AutoCAD Architecture 2011. Руководство пользователя (глава 36-40) - часть 9
