AutoCAD Architecture 2011. Руководство пользователя (глава 36-40) - часть 7





Результат

Новый тип геометрии

Исходный тип
геометрии

объектов границ, и возможность их ре-
дактирования отключается.

ное 3D помеще-
ние

Редактирование поверхности невозмож-
но.

Базовые границы ставятся в зависи-
мость от объектов границ и больше не
могут редактироваться при помощи ру-
чек.

Ассоциативное 3D поме-
щение произвольной
формы

Неассоциатив-
ное выдавлен-
ное 3D помеще-
ние

Высота, длина, ширина, угол поворота
и высотная отметка ставятся в зависи-
мость от объектов границ, и возмож-
ность их редактирования отключается.
Свойства "Высота поверхности по
умолчанию" и "Привязка помещения"
недоступны.

Добавляются свойства, используемые
для расчета секущих плоскостей.

Редактирование поверхности невозмож-
но.

Базовые границы ставятся в зависи-
мость от объектов границ и больше не
могут редактироваться при помощи ру-
чек.

Ассоциативное 3D поме-
щение произвольной
формы

Неассоциатив-
ное 3D помеще-
ние произволь-
ной формы

Угол поворота и высотная отметка ста-
вятся в зависимость от объектов границ,
и возможность их редактирования от-
ключается.

Редактирование поверхности невозмож-
но.

Изменение типа помещения | 3273

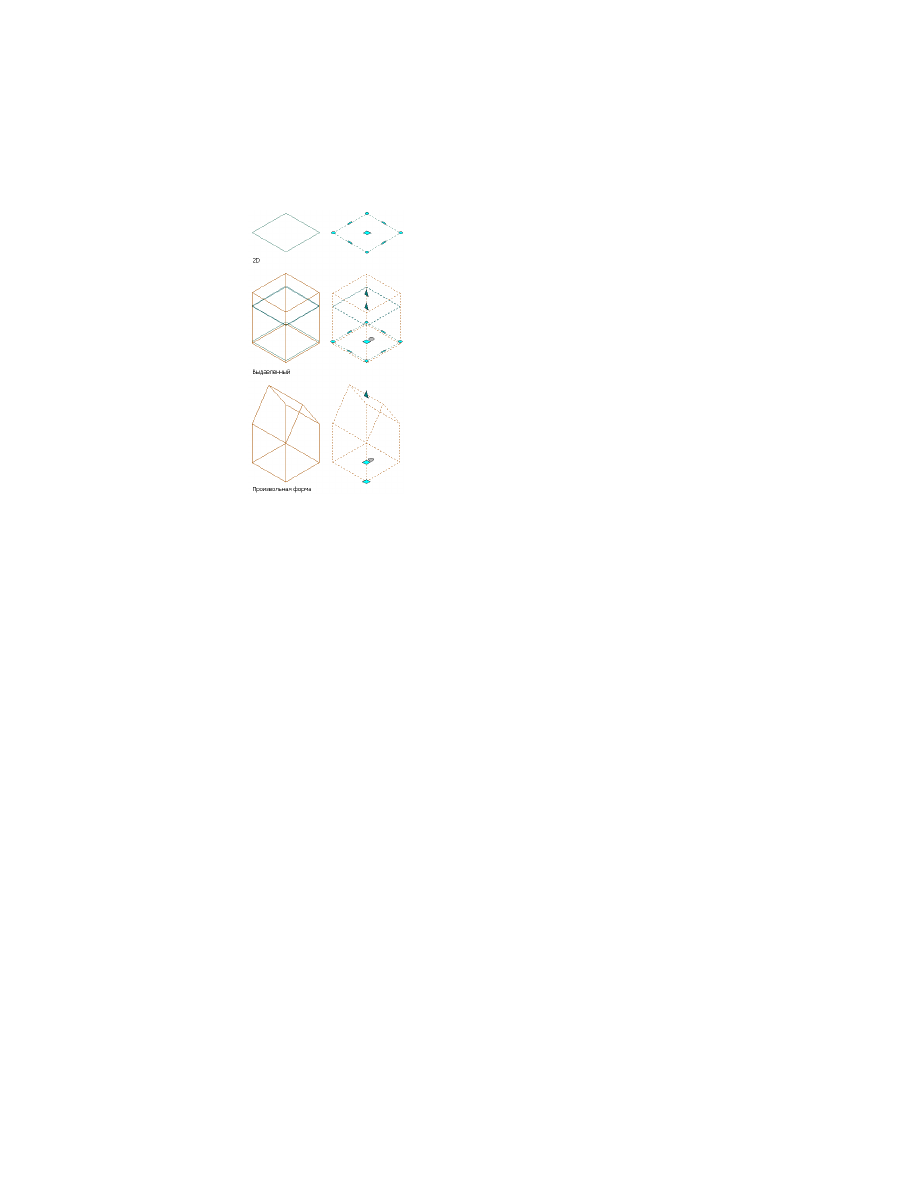

Типы помещения с ручками редактирования

Данная процедура позволяет изменить тип помещения.

1

Выберите помещение, для которого требуется изменить тип геометрии
помещения, и дважды щелкните кнопку мыши, чтобы вывести на экран
палитру свойств.

2

Разверните "Основные", а затем - "Размеры компонентов".

3

В списке "Тип геометрии" выберите необходимую геометрию.

4

Сведения об изменении ассоциативных привязок помещений см. в
разделе

Создание и удаление ассоциативной связи помещения

 на стр.

3211.

Изменение высоты помещения

В зависимости от типа геометрии помещения изменяется набор свойств высоты,
которые можно редактировать.

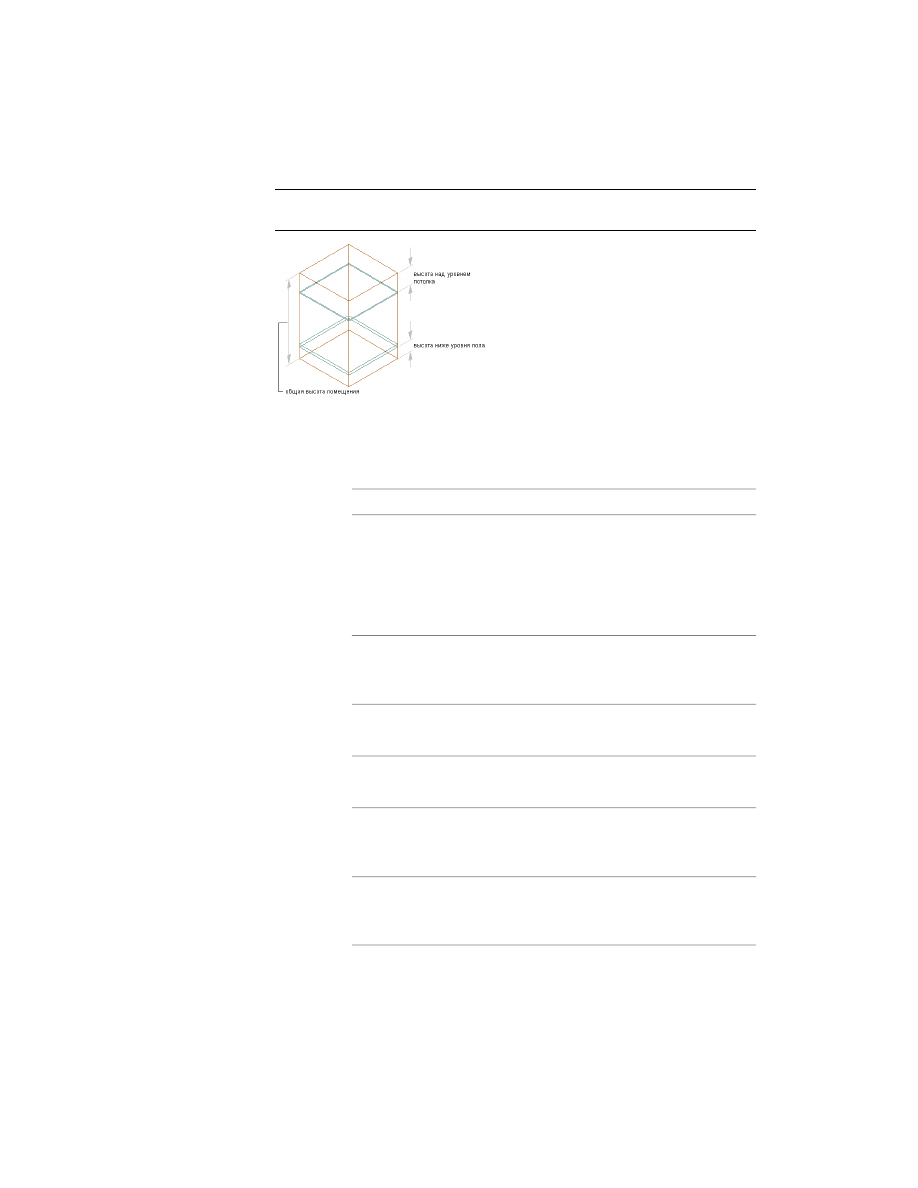

Изменение высоты выдавленных 3D помещений

Эта процедура используется для изменения высоты выдавленных 3D помещений.
Выдавленное помещение не ограничено в направлении оси Z, все компоненты высоты
определяются пользователем. Сумма всех высот компонентов определяет общую
высоту помещения.

3274 | Глава 39   Помещения

ПРИМЕЧАНИЕ

Данная процедура применима как к ассоциативным, так и к

неассоциативным помещениям.

1

Дважды щелкните помещение, для которого требуется изменить
компонент высоты.

2

На палитре свойств раскройте "Основные", а затем - "Общие".

3

Измените высоту помещения:

то...

Если требуется...

введите значение в поле "Общая высо-
та помещения".

указать общую высоту помеще-
ния, включающую в себя высоту
от пола до потолка, толщину по-
толка и пола, надпотолочное
пространство и пространство
ниже уровня пола,

введите значение высоты. Введенное
в это поле значение относится ко все-
му помещению.

указать высоту потолка помеще-
ния,

введите значение в поле "Толщина
массива пола".

указать толщину пола,

введите значение в поле "Толщина
массива потолка".

указать толщину потолка,

введите соответствующее значение в
поле "Высота надпотолочного про-
странства".

указать расстояние от верхней
поверхности потолка помещения
до верхней точки помещения,

введите соответствующее значение в
поле "Высота ниже массива пола".

указать расстояние от нижней
поверхности пола помещения до
нижней точки помещения,

Изменение высоты выдавленных 3D помещений | 3275

то...

Если требуется...

введите значение в поле "Высота по-
верхности по умолчанию".

указать суммарную высоту, состо-
ящую из высоты потолка, толщи-
ны потолка и высоты надпотолоч-
ного пространства,

Изменение высоты 3D помещений произвольной формы

В 3D помещении произвольной формы общая высота помещения определяется
объектами границ в ассоциативном помещении или высотой геометрического 3D
объекта в неассоциативном помещении. В пределах общей высоты помещения можно
изменить высоту отдельных компонентов, но высота этих компонентов не вычитается
и не прибавляется к общей высоте помещения. Например, если увеличить высоту
над массивом потолка, то, соответственно, уменьшится уровень потолка.

К изменению высоты 3D помещений произвольной формы налагаются следующие
дополнительные ограничения:

Можно изменить толщину потолка и высоту над массивом потолка. Однако если
толщина массива потолка задана равной 0, значение высоты надпотолочного
пространства также равно 0 и не может быть изменено.

Можно изменить толщину пола и высоту под массивом пола. Однако если
толщина массива пола задана равной 0, значение высоты ниже массива пола
также равно 0 и не может быть изменено.

Если толщина массивов и потолка, и пола равны 0, значение высоты потолка не
подлежит редактированию.

Привязка 3D помещений произвольной формы всегда задается по "Верхнему
уровню пола".

Если установить нижний уровень потолка на ту же высоту, что и верхний уровень
помещения, тогда потолок выйдет за действительный ограниченный объем и не
будет прочерчиваться. Однако невозможно установить нижний уровень потолка
выше верхнего уровня помещения.

Если установить верхний уровень пола на ту же высоту, что и нижний уровень
помещения, тогда пол выйдет за действительный ограниченный объем и не будет
прочерчиваться. Однако невозможно установить верхний уровень пола ниже
нижнего уровня помещения.

3276 | Глава 39   Помещения

Высота потолка 3D помещений произвольной формы измеряется от нижней
поверхности массива потолка до верхней поверхности массива пола. В тех случаях,
когда и массив пола, и массив потолка приравнены к 0, высота потолка находится
в диапазоне от верхнего уровня помещения до нижнего уровня помещения.

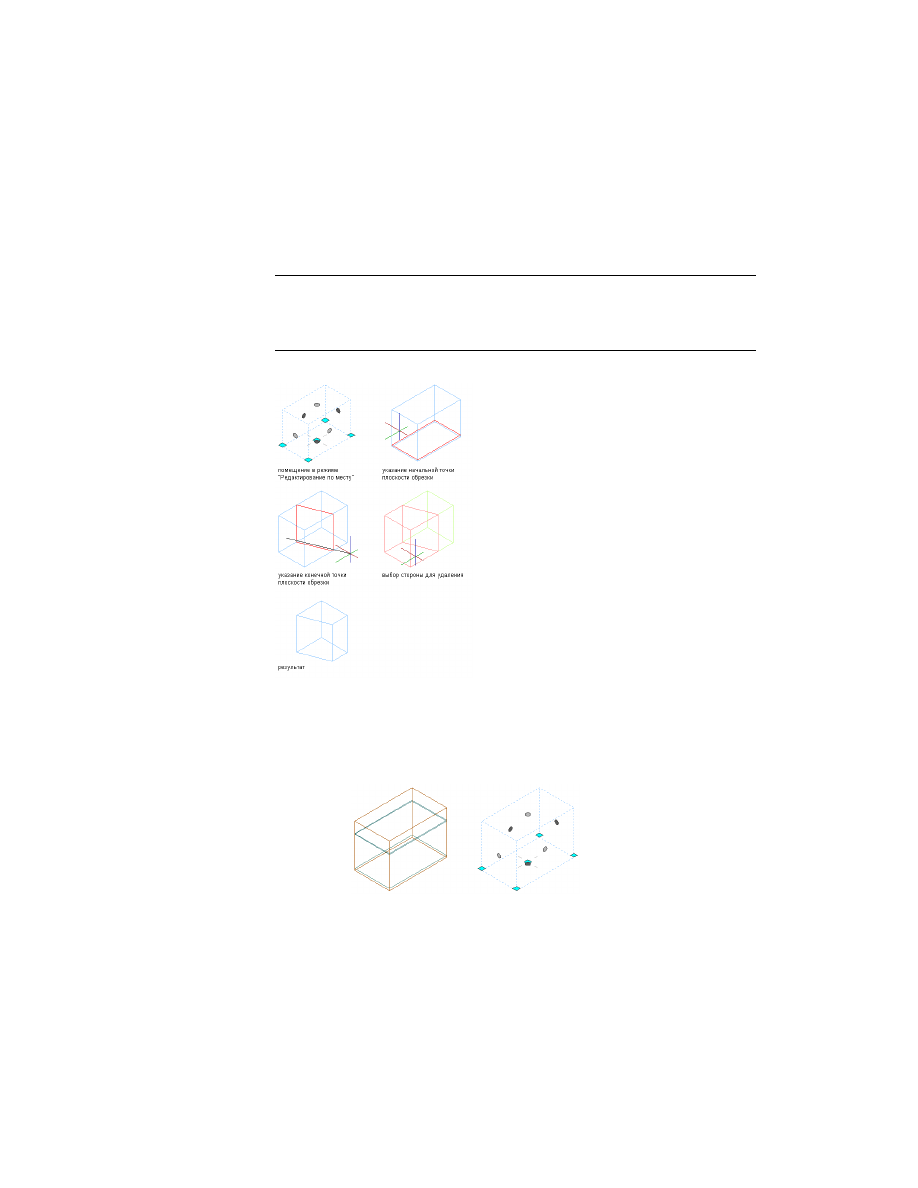

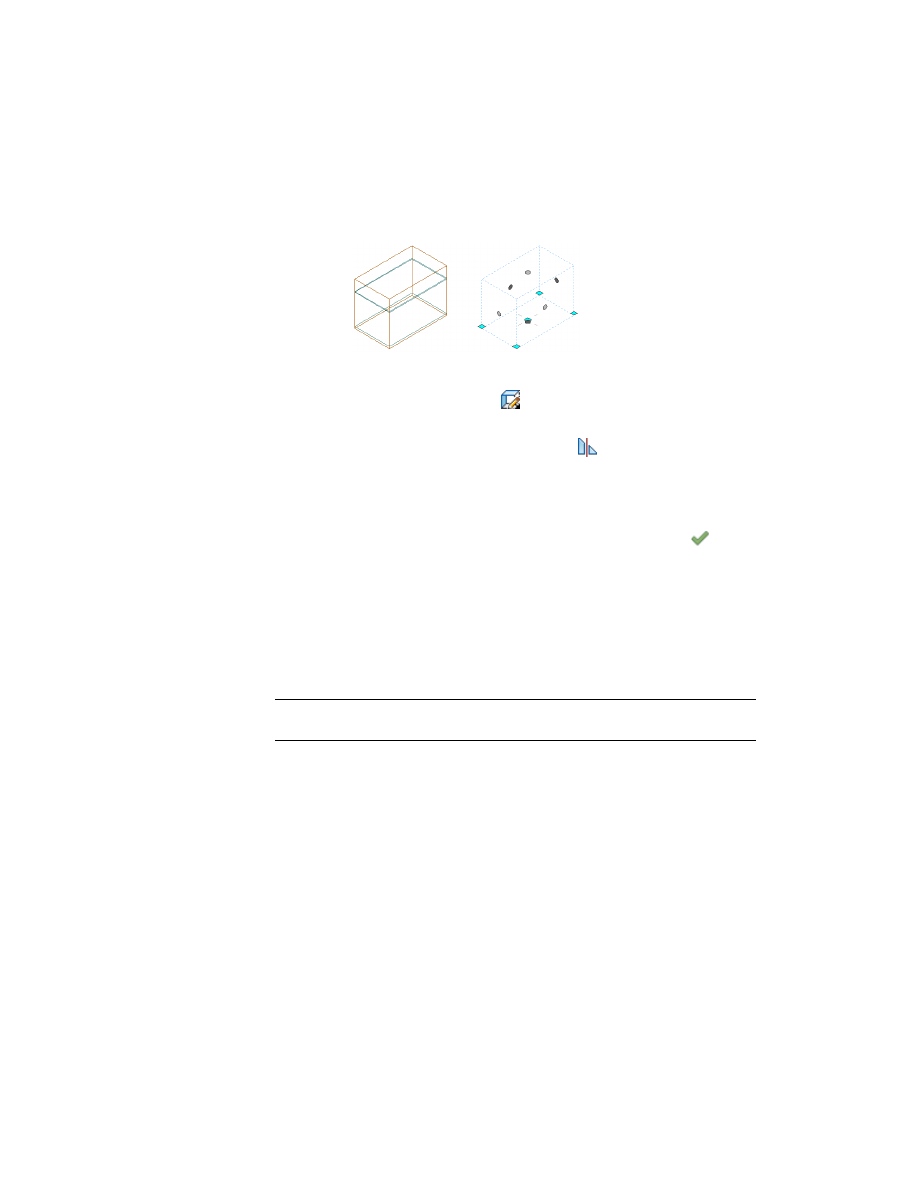

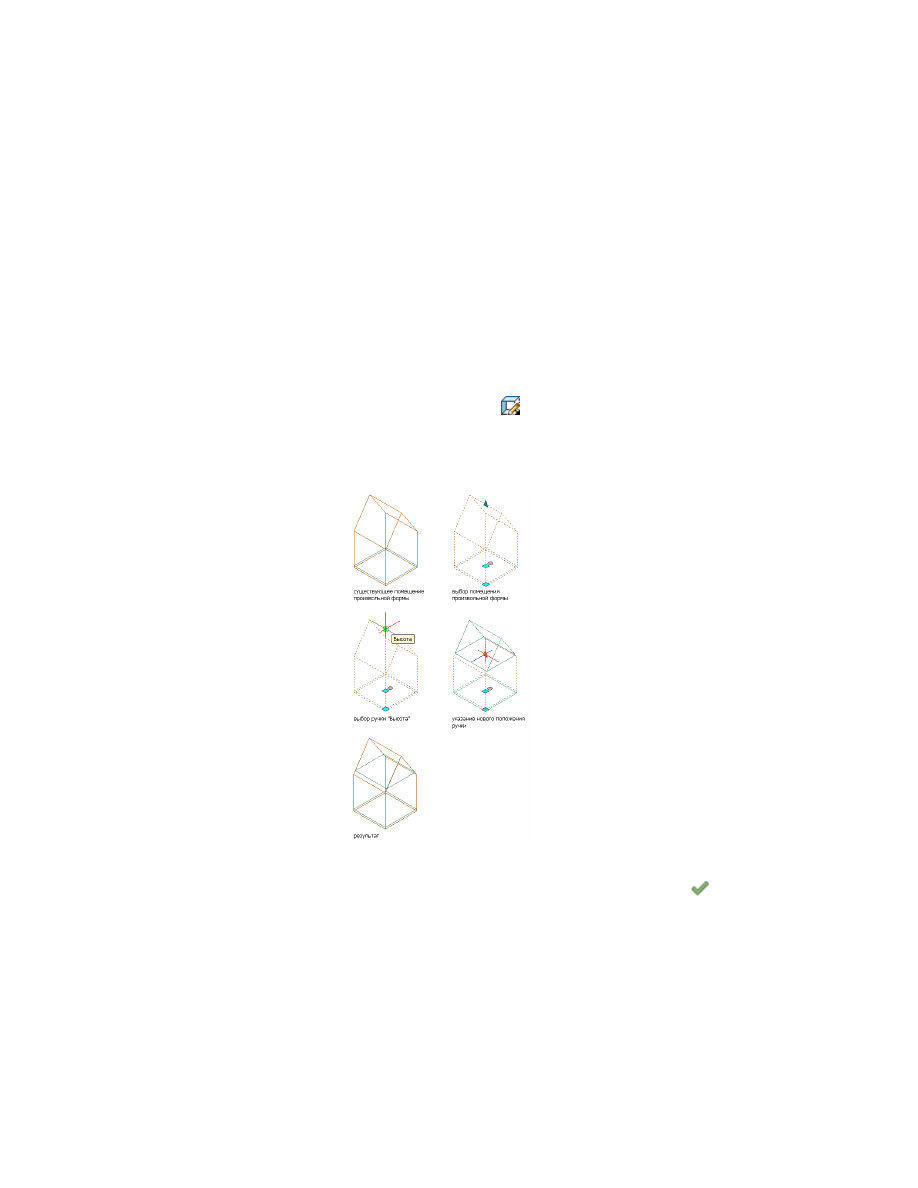

Изменение общей высоты 3D помещений произвольной формы

Данная процедура применима только к неассоциативным помещениям.

1

Выберите 3D помещение произвольной формы, для которого требуется
изменить полную высоту.

2

Щелкните на вкладке "Помещение"

 ➤

панели "Редактирование"

 ➤

"Редактировать по месту"

 .

3

Выберите ручку для верхней поверхности и перетащите ее на требуемую
высоту.

4

Изменение высоты 3D помещений произвольной формы

5

Для сохранения изменения высоты помещения щелкните на вкладке

"Редактирование по месту"

 ➤

панель "Правка"

 ➤

"Готово"

 .

Изменение высоты 3D помещений произвольной формы | 3277

Изменение высоты отдельных компонентов 3D помещения

Данная процедура применима как к ассоциативным, так и к неассоциативным
помещениям.

1

Выберите 3D помещение произвольной формы, в котором требуется
изменить высоту отдельных компонентов.

2

На палитре свойств раскройте "Основные", а затем - "Общие".

3

Измените высоту компонентов помещения:

то...

Если требуется...

введите значение высоты. Введенное
в это поле значение относится ко все-
му помещению.

указать высоту потолка помеще-
ния,

введите значение в поле "Толщина
массива пола".

указать толщину пола,

введите значение в поле "Толщина
массива потолка".

указать толщину потолка,

введите соответствующее значение в
поле "Высота надпотолочного про-
странства".

указать расстояние от верхней
поверхности потолка помещения
до верхней точки помещения,

введите соответствующее значение в
поле "Высота ниже массива пола".

указать расстояние от нижней
поверхности пола помещения до
нижней точки помещения,

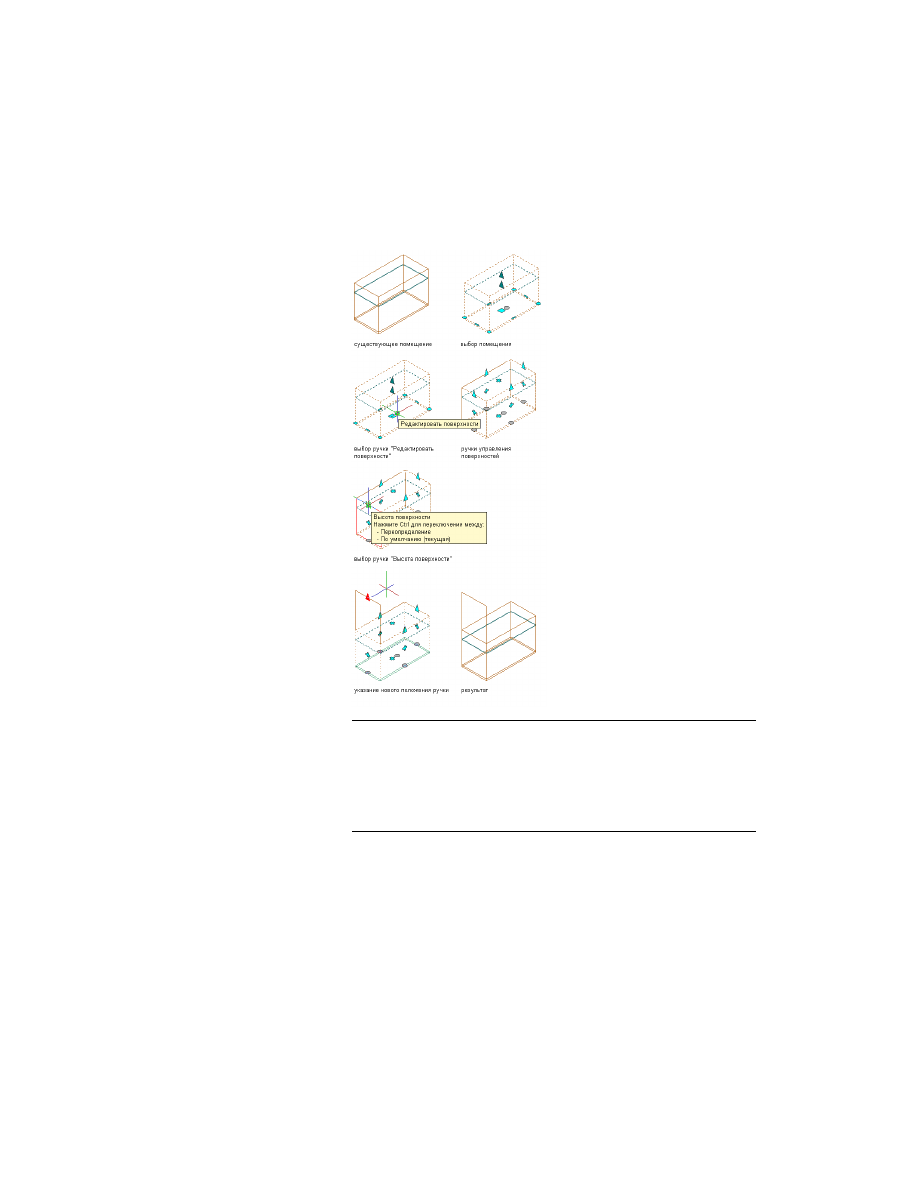

Изменение высоты поверхностей помещений (выдавленных
3D помещений)

Данная процедура позволяет редактировать с помощью ручек высоту определенной
поверхности выдавленного 3D помещения.

ПРИМЕЧАНИЕ

Данная процедура применима как к ассоциативным, так и к

неассоциативным помещениям.

1

Убедитесь, что работа выполняется в 3D изометрическом виде.

2

Выберите выделенное 3D помещение, высоту поверхности которого
требуется изменить, и нажмите ручку "Редактировать поверхности".

3278 | Глава 39   Помещения

3

Выберите ручку "Высота поверхности" для поверхности, которую
требуется изменить, и перетащите ручку на нужную высоту или введите
значение высоты.

СОВЕТ

Если можно переместить ручку высоты поверхности, но

измененная поверхность не отображается, значит отключен экранный
компонент "Поверхности" в стиле помещения или в экранных
свойствах объектов. Информацию о том, как сделать компоненты
видимыми, см. в разделе

Определение графических свойств стиля

помещения

 на стр. 3351.

Изменение высоты поверхностей помещений (выдавленных 3D помещений)  | 3279

Логические операции для выдавленных 3D
помещений

Изменить геометрию выдавленного 3D помещения можно с помощью нескольких
логических операций.

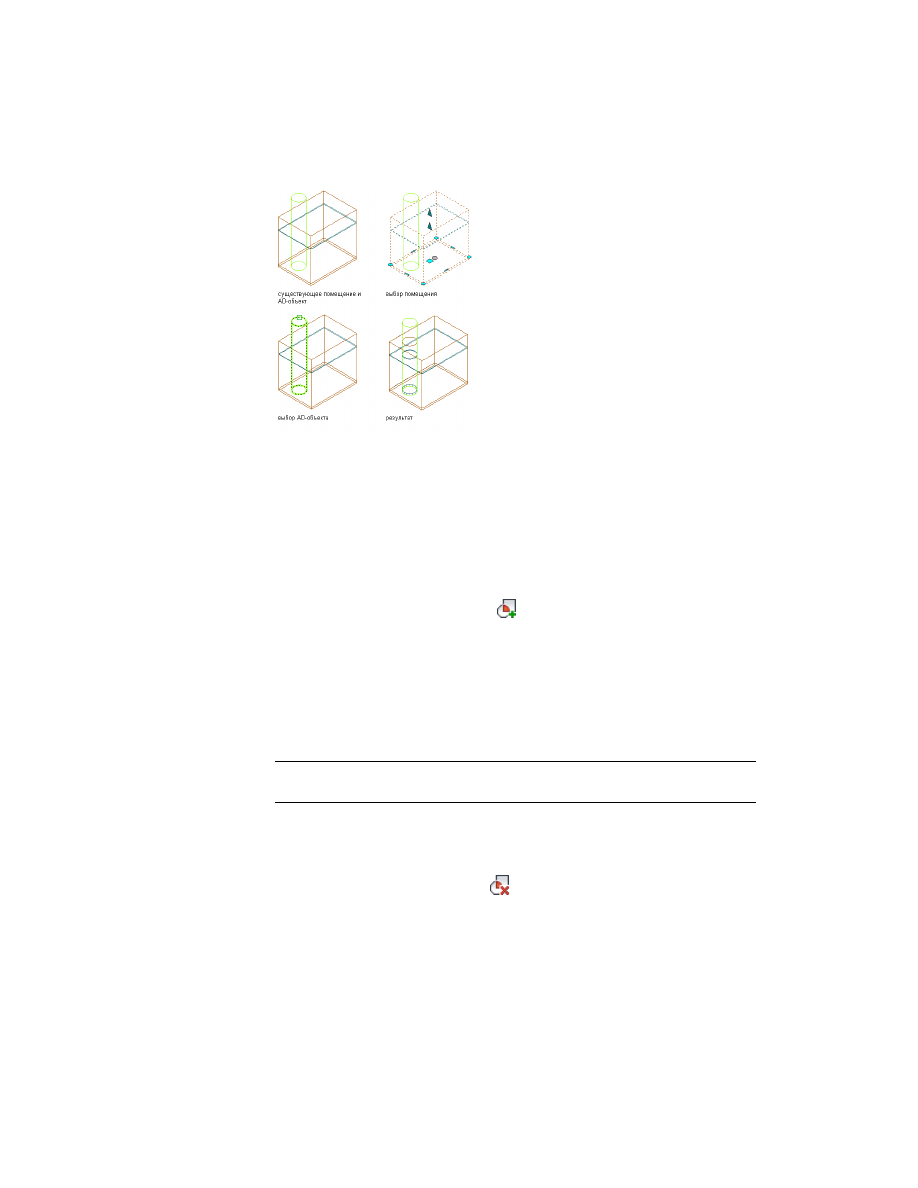

Создание вырезающих элементов для помещений

Данная процедура позволяет размещать в помещении такие объекты, как
формообразующие элементы, для создания пользовательских проемов или вырезов.
Например, с помощью сетки колонн можно создать колонны внутри помещения.
Если эти колонны определить как вырезающие элементы, то с их помощью в
помещении будут вырезаны части массивов пола и потолка.

ПРИМЕЧАНИЕ

Данная процедура применима как к ассоциативным, так и к

неассоциативным помещениям.

В качестве вырезающего элемента может использоваться любой AD-объект, имеющий
3D геометрию, а также полилинии AutoCAD.

ПРИМЕЧАНИЕ

Вырезающие элементы вычитаются из базового объема помещения.

Можно добавить автоматическую характеристику "Базовая площадь без
вырезающих элементов", чтобы вносить в спецификации значение площади с
вычетом вырезающих элементов.

Если к объекту помещения прикрепляется другой объект, например сетка потолка,
он учитывает наличие вырезающего элемента. Например, при добавлении в
помещение колонны в качестве вырезающего элемента, если сетка потолка
прикреплена якорем к помещению, то в ней будет сделан вырез. Если эту колонну
переместить, сетка потолка обновляется с учетом нового местоположения колонны.

3280 | Глава 39   Помещения

Добавление вырезающего элемента к помещению

1

Поместите объект, который требуется использовать в качестве
вырезающего элемента, в необходимое положение, при котором
пересекается помещение.

2

Выберите помещение для добавления вырезающих элементов.

3

Щелкните на вкладке "Помещение"

 ➤

панели

"Редактирование"

 ➤

раскрывающемся списке "Вырезающие

элементы"

 ➤

"Добавить"

 .

4

Выберите пересекающие помещение объекты в качестве вырезающего
элемента и нажмите клавишу

ENTER

.

Удаление вырезающих элементов из помещений

Данная процедура позволяет удалить вырезающие элементы из помещений.

ПРИМЕЧАНИЕ

Данная процедура применима как к ассоциативным, так и к

неассоциативным помещениям.

1

Выберите помещение с вырезающими элементами.

2

Щелкните на вкладке "Помещение"

 ➤

панели

"Редактирование"

 ➤

раскрывающемся списке "Вырезающие

элементы"

 ➤

"Удалить"

 .

3

Выберите объект(ы), выполняющие роль вырезающего элемента, и
нажмите клавишу

ENTER

.

Удаление вырезающих элементов из помещений | 3281

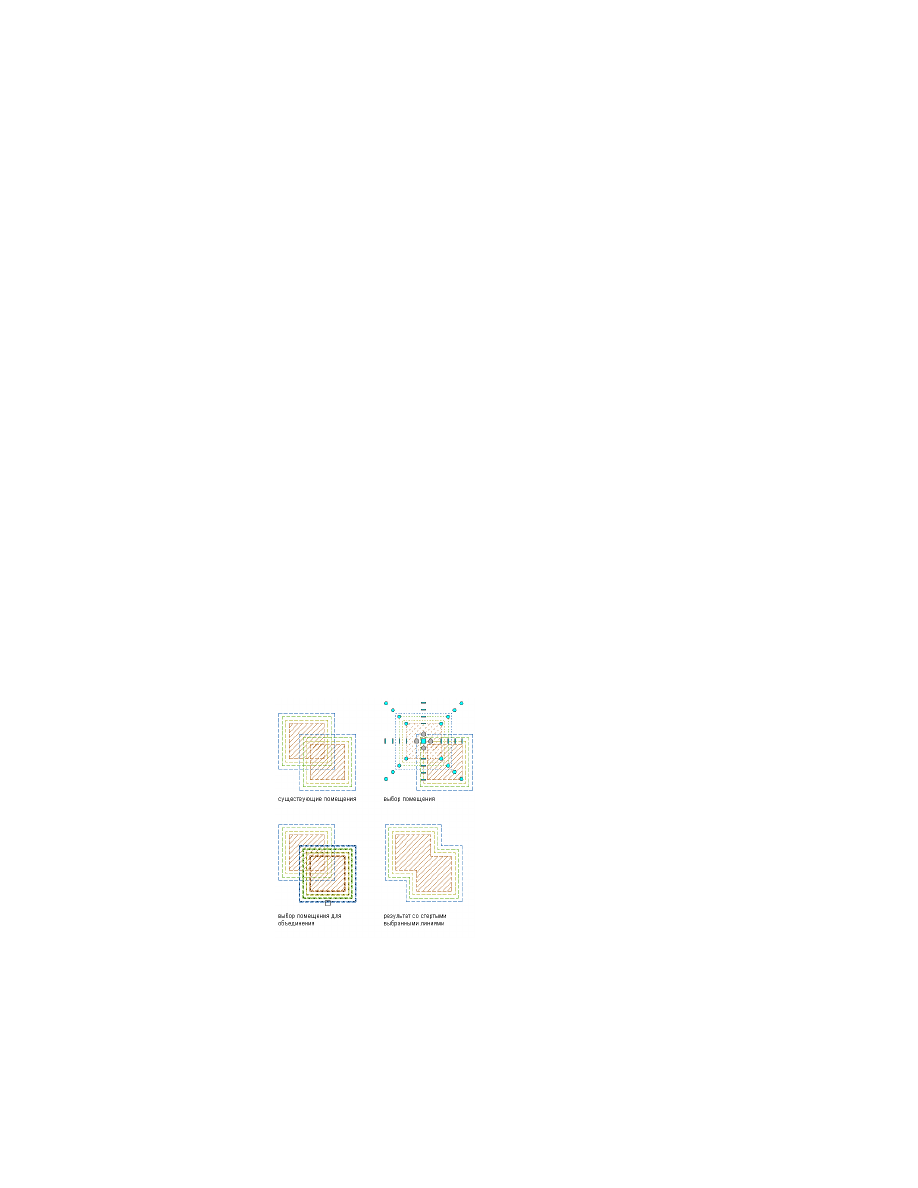

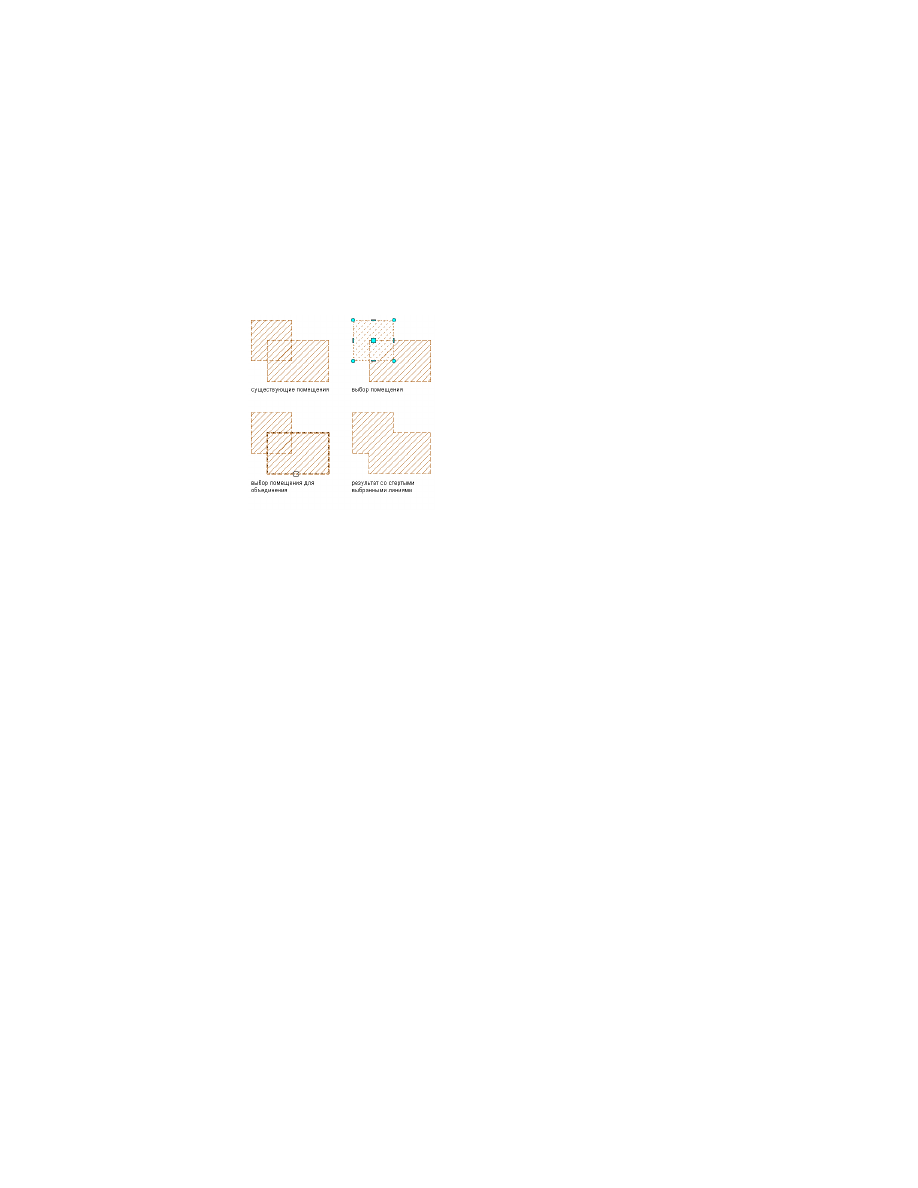

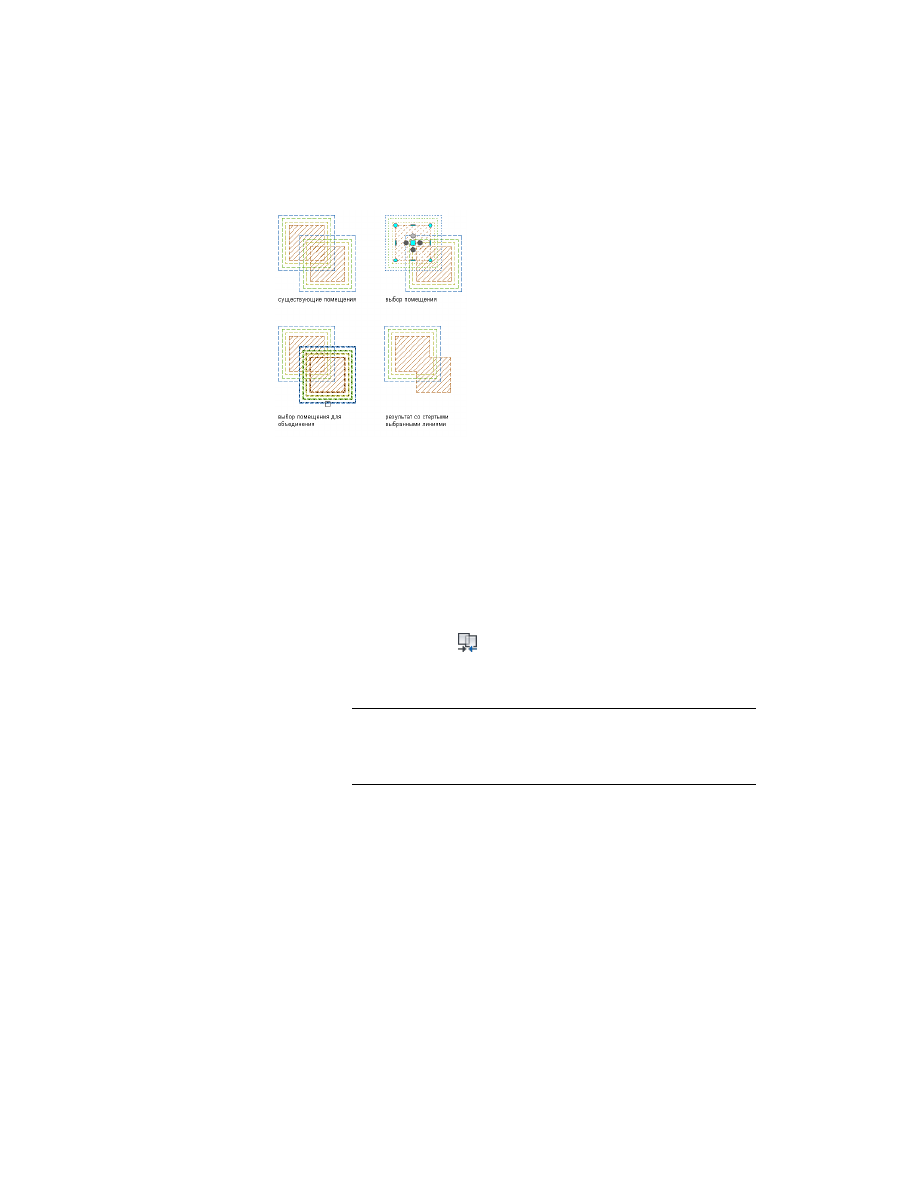

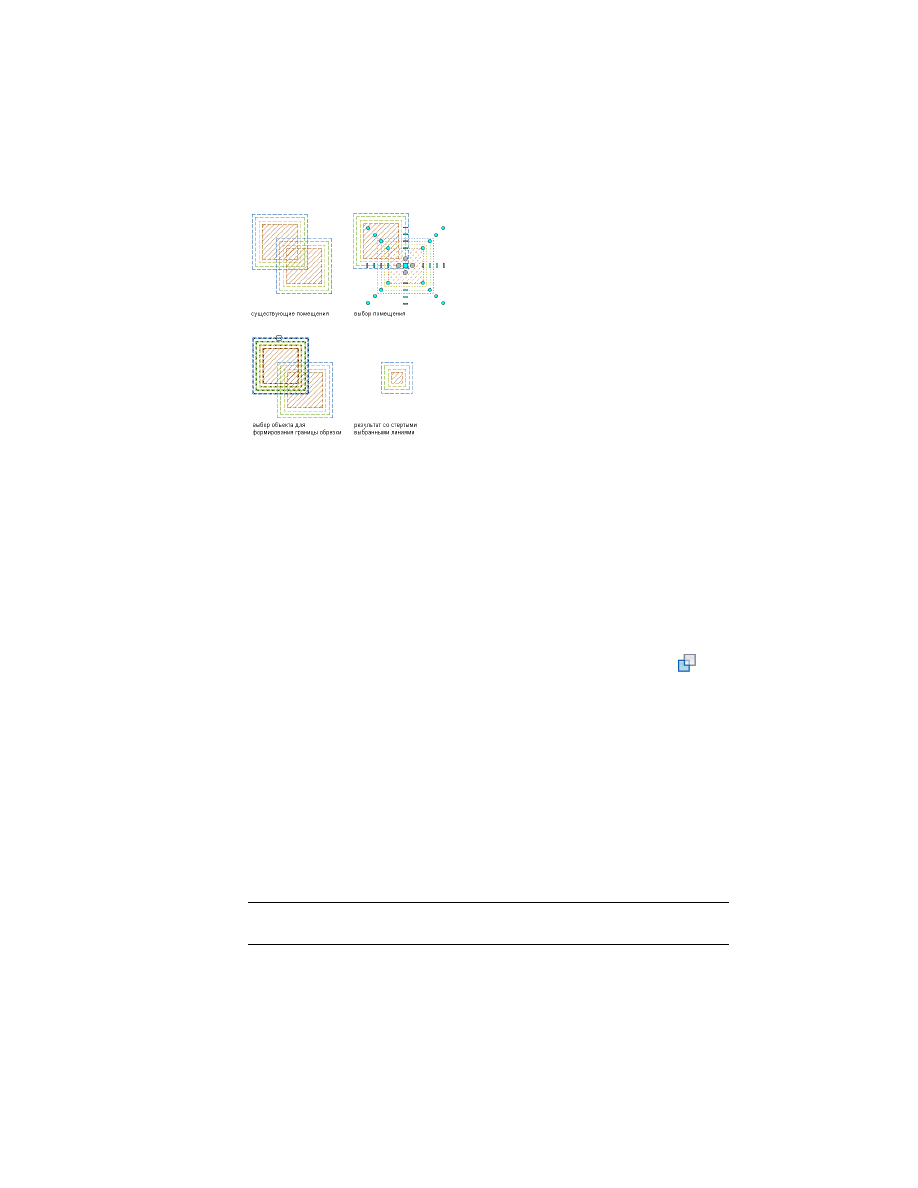

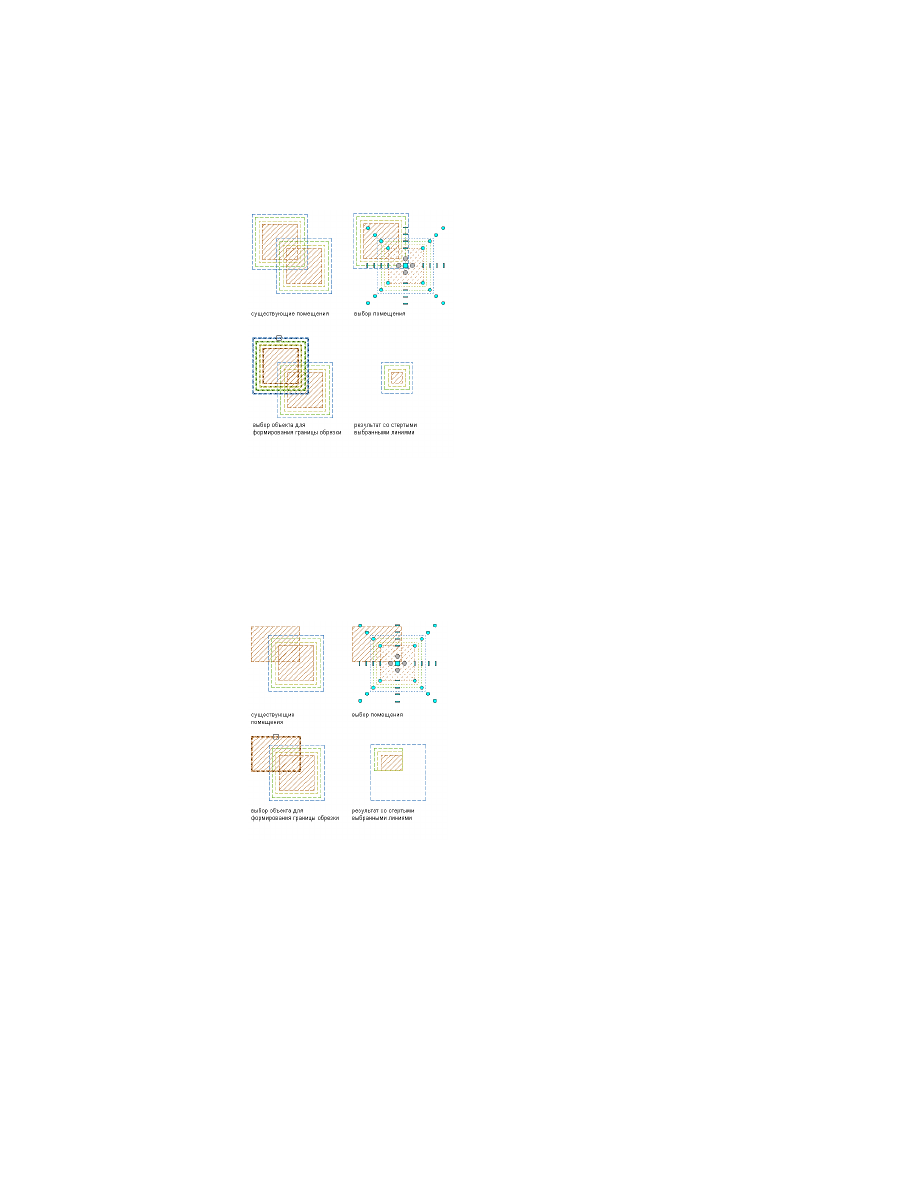

Объединение выдавленных 3D помещений

Эта процедура используется для объединения в чертеже 2 или более 3D помещений.
При объединении помещений, накладывающихся друг на друга, происходит
объединение их границ с образованием границ объединенного помещения.

ПРИМЕЧАНИЕ

Данная процедура применима к неассоциативным помещениям.

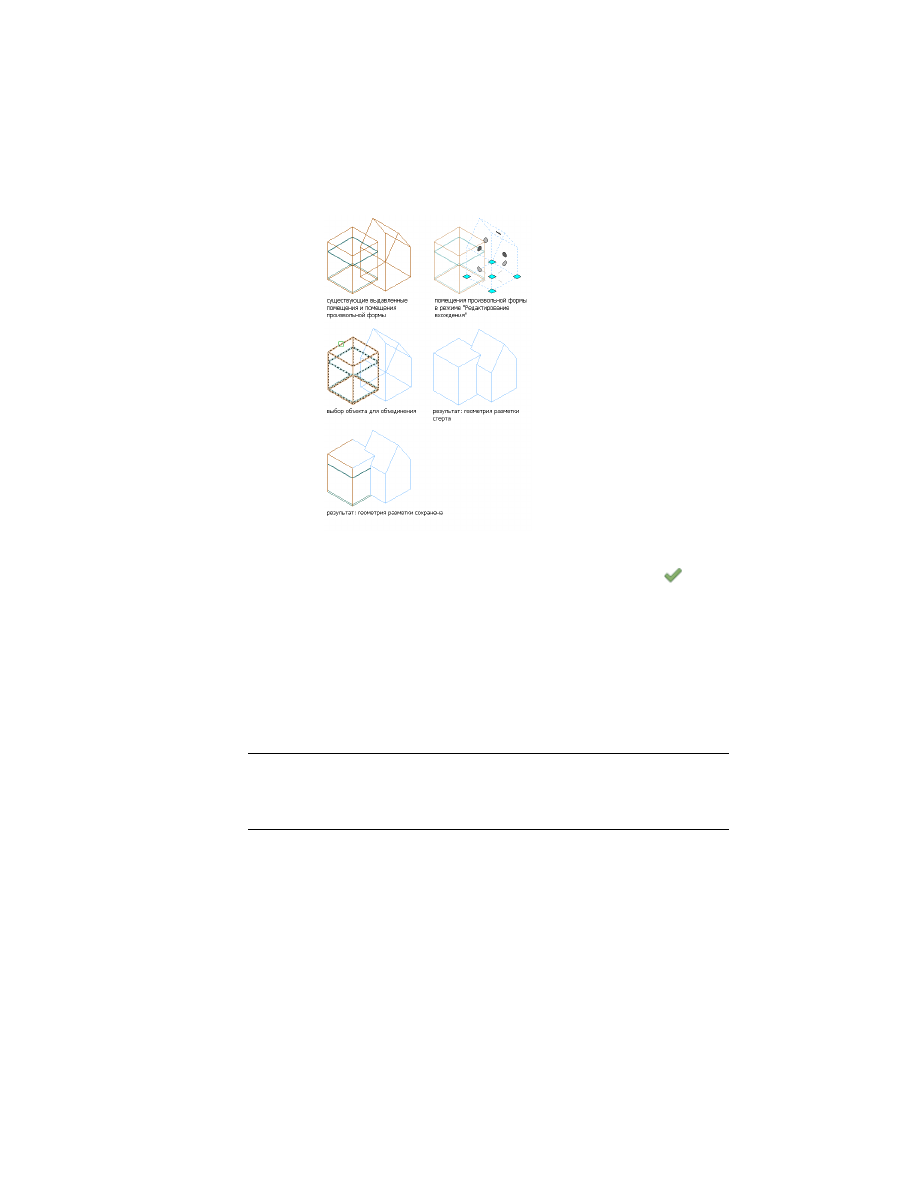

Можно объединить неассоциативные 3D помещения произвольной формы в 2D
помещение или выдавленное 3D помещение. В этом случае для объединения
используется базовый профиль 3D помещения произвольной формы. Невозможно
объединить 2D или выдавленные 3D помещения в 3D помещение произвольной
формы.

К объединенному помещению переходят следующие свойства первого элемента из
набора выбранных для объединения:

Имя

Описание

Слой

Стиль

Марка

Операции пересчета

Прикрепление к зоне

Высота помещения

Толщина массива пола

Толщина массива потолка

Высота надпотолочного пространства

Высота ниже массива пола

Высота поверхности по умолчанию

Привязка

Тип смещения границ

Поворот

Экранные свойства

3282 | Глава 39   Помещения

Свойства спецификации

Объединение помещений со смещениями границ, редактируемыми
вручную

Если объединяются помещения, для которых был установлен тип смещений границ
"Вручную", каждая активизированная граница первого помещения объединяется с
соответствующей границей другого помещения (базовая с базовой, чистая с чистой
и так далее).

Если редактируемая вручную граница помещения у первого помещения не
активизирована (ее ручки не отображаются), она в процедуру объединения не
включается. Активизированы или нет границы второго помещения, для объединения
не существенно. Объединение происходит, если активизирована соответствующая
граница у первого помещения. Если граница у первого помещения не активизирована,
существующая граница первого помещения не претерпевает изменений, а
соответствующая граница второго помещения удаляется. В результате этого создаются
границы помещения с разными очертаниями. Чтобы избежать этого, проверяйте
активизацию всех соответствующих границ первого помещения и готовность их к
объединению.

Информацию об активации границ помещения, редактируемых вручную, см. в разделе

Активизация редактирования границ помещения вручную

 на стр. 3259.

Экранные свойства границ первого выбранного помещения применяются к
полученной объединенной границе. Например, если граница в чистоте первого
помещения изображается красной линией с весом 0,18 мм, и у полученного
объединенного помещения граница в чистоте будет показана красной линией с весом
0,18 мм.

Объединение помещений с редактируемыми вручную границами

Объединение выдавленных 3D помещений | 3283

Объединение помещений со смещениями границ, определенными
стилем

Если объединяются помещения со смещениями границ, определенными стилем,
базовые границы обоих помещений объединяются, и смещения границ, заданные в
стиле первого помещения, переносятся на полученное объединенное помещение.

Объединение помещений с границами, определенными в стиле

Объединение помещений со смещениями границ разного типа

Если границы помещения у объединяющихся помещений определены разными
методами, метод, использованный для помещения, выбранного первым, используется
для полученного помещения.

Пример 1: смещения границ первого помещения определяются стилем, и в стиле
задано значение смещений между границами 0,25 м. Границы второго помещения
смещаются вручную и имеют смещения, равные 0, между отдельными границами.
Если первое помещение объединяется со вторым помещением, границы, ранее
принадлежащие второму помещению, пересчитываются на основе стиля первого
помещения и смещаются друг от друга на 0,25 м.

3284 | Глава 39   Помещения

Объединение помещений со смещениями границ разного типа

Пример 2: границы помещения 1 смещаются вручную и имеют значение смещения
0,3 между отдельными границами. Границы помещения 2 смещаются по стилю, и
стиль определяет смещение между границами в 0,25 м. Если помещение 1
объединяется с помещением 2, свойство "Смещения границ" для полученного
помещения приобретает значение "Вручную". Так как граница в чистоте, полезная
и общая границы помещения с заданными в стиле смещениями не позволяют
редактирования с помощью ручек, объединяются только базовые границы обоих
помещений. Границы второго помещения с чертежа удаляются.

1

Выберите одно из помещений, подлежащих объединению, щелкните
правой кнопкой мыши и выберите "Инструменты редактирования AD"

 ➤

 "Объединить"

 .

2

Выберите помещение, которое необходимо объединить с первым
помещением.

ПРИМЕЧАНИЕ

Объединять можно только те помещения, которые

лежат в одной и той же плоскости, с постоянной координатой

Z

.

Помещения с разными положениями по оси

Z

 в одной и той же системе

координат объединять нельзя.

3

Введите

y

 (да), чтобы стереть второе помещение, или

n

 (нет), чтобы

оставить помещение на чертеже.

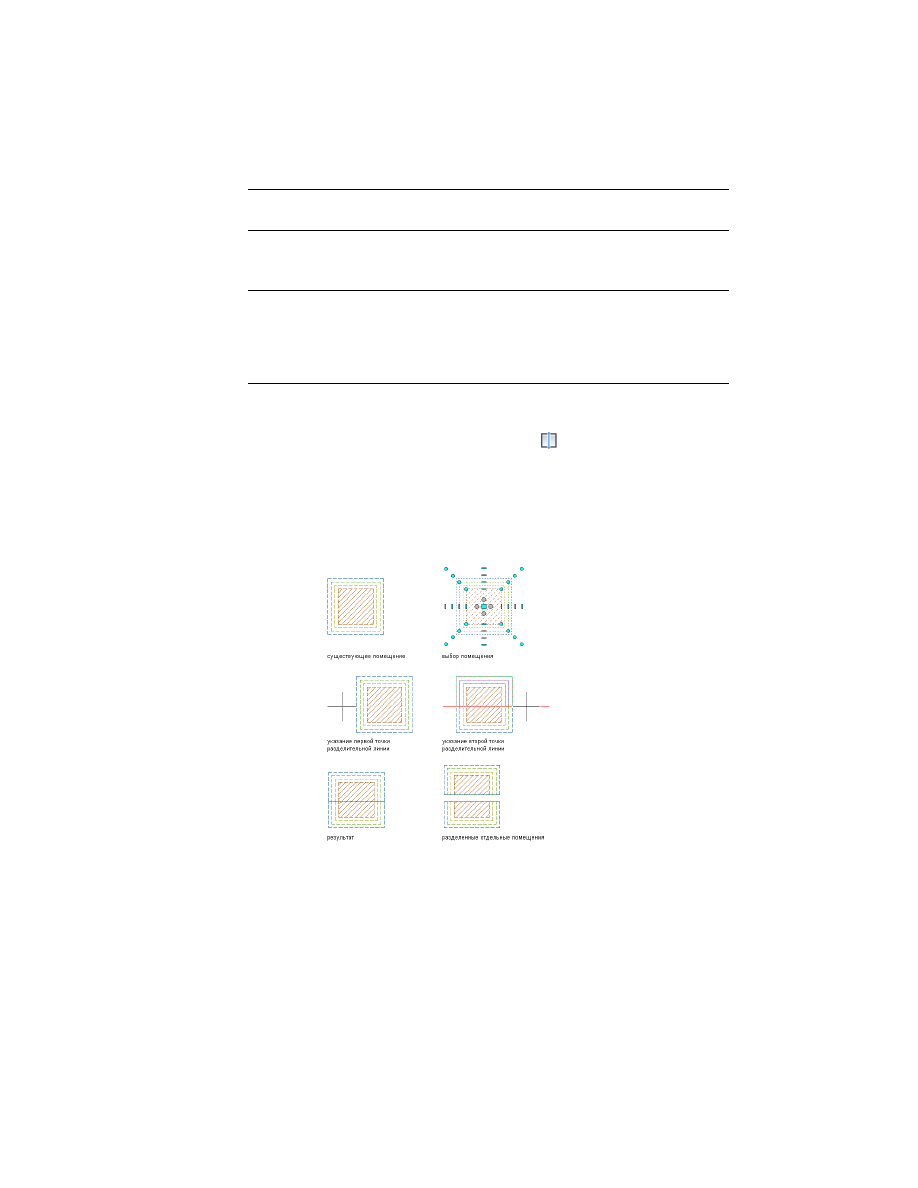

Разделение выдавленных 3D помещений

Эта процедура используется для разделения выдавленных 3D помещений на меньшие
помещения с помощью разделяющей линии. Помещение разделяется по этой линии.

Разделение выдавленных 3D помещений | 3285

ПРИМЕЧАНИЕ

Данная процедура применима только к неассоциативным

помещениям.

Все свойства, например характеристики объекта, операции пересчета или типы
смещения границ, применяются к каждому из полученных помещений.

ВНИМАНИЕ

При разделении помещения с границами помещений, редактируемыми

вручную, удостоверьтесь в том, что все границы активизированы.
Неактивизированные границы не разделяются. Информацию об активации границ
помещения, редактируемых вручную, см. в разделе

Активизация редактирования

границ помещения вручную

 на стр. 3259.

1

Выберите помещение, которое требуется разделить, щелкните правой
кнопкой мыши и выберите из контекстного меню "Инструменты

редактирования AD"

 ➤

 "Разделить"

 .

2

Задайте начальную точку разделительной линии.

3

Задайте конечную точку разделительной линии.

В зависимости от типа смещения границ разделительная линия
по-разному взаимодействует с границей в частоте, полезной и общей
границами.

3286 | Глава 39   Помещения

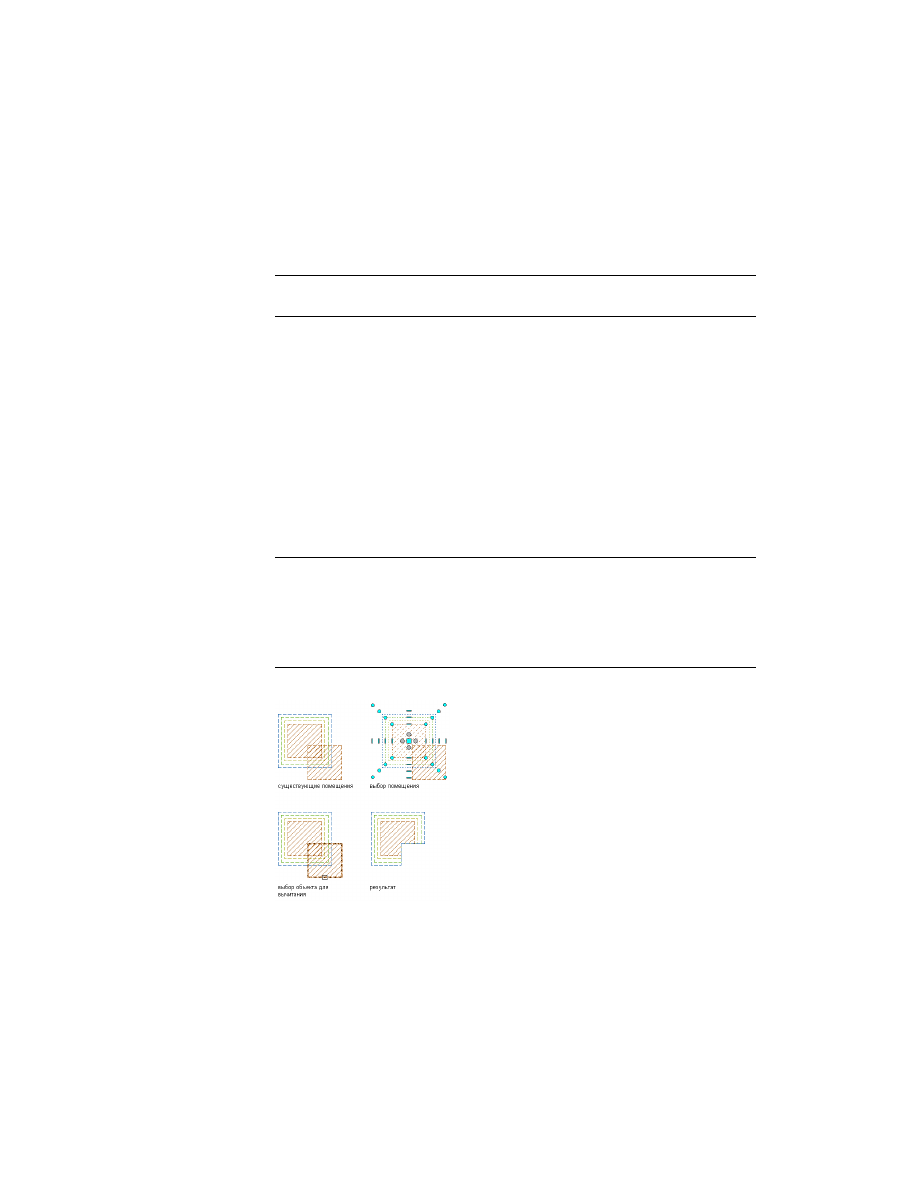

Создание отверстий в выдавленных 3D помещениях

Эта процедура используется для вычитания выдавленных 3D помещений друг из
друга для создания отверстий в помещении.

ПРИМЕЧАНИЕ

Данная процедура применима только к неассоциативным

помещениям.

Для создания отверстия необходимо выбрать помещения, пересекающие друг друга.
В качестве альтернативы можно выбрать как очертания для вычитания замкнутую
полилинию. Можно выбрать, нужно ли сохранить на чертеже вычитаемое помещение
или полилинию в качестве отдельного элемента. Сохранить это помещение может
понадобится, если есть необходимость в вычитании той же формы из других
помещений.

При вычитании одного помещения из другого базовая граница вычитаемого
помещения вычитается изо всех границ первого помещения. Другие границы
вычитаемого помещения просто удаляются без взаимодействия с первым
помещением. В зависимости от типа смещения границ первого помещения ("По
стилю" или "Вручную") границы вокруг отверстия или пересчитываются в
соответствии со смещениями в стиле, или прорезаются в месте пересечения.

ВНИМАНИЕ

Перед вычитанием помещения из другого помещения, имеющего

смещения границ, редактируемые вручную, удостоверьтесь, что все границы,
которые требуется подрезать, активизированы. Если граница не активизирована,
отверстие сквозь нее не прорезается. Информацию об активации границ
помещения, редактируемых вручную, см. в разделе

Активизация редактирования

границ помещения вручную

 на стр. 3259.

Вычитание помещений со смещениями границ, определенными стилем

Создание отверстий в выдавленных 3D помещениях | 3287

Вычитание помещений со смещениями границ, редактируемыми вручную

1

Создайте помещение, в котором требуется создать отверстие.

2

Создайте второе, меньшее помещение, которое следует вычесть из
большего.

Можно вычертить второе помещение так, чтобы оно было внутри или
частично перекрывало первое помещение, а можно вычертить его в
другом месте и переместить, расположив поверх большего помещения.

Имеется альтернативная возможность выбора для вычитания из
помещения замкнутой полилинии.

3

Выберите большее помещение, щелкните правой кнопкой мыши и

выберите "Инструменты редактирования AD"

 ➤

 "Вычесть".

4

Выберите меньшее помещение, которое следует вычесть из большего.

5

Введите

y

 (да), чтобы стереть вычитаемое помещение, или

n

 (нет), чтобы

оставить его на чертеже.

Создание помещений на основе пересечения с другими
помещениями

Эта процедура используется для создания нового выдавленного 3D помещения из
перекрытия 2 пересекающихся выдавленных 3D помещений. Можно указать,
оставлять ли исходную геометрию после создания из пересечения нового помещения.

ПРИМЕЧАНИЕ

Данная процедура применима только к неассоциативным

помещениям.

3288 | Глава 39   Помещения

При создании помещения на основе 2 пересекающихся помещений к полученному
помещению переходят следующие свойства помещения, выбранного первым:

Имя

Описание

Слой

Стиль

Марка

Операции пересчета

Прикрепление к зоне

Высота помещения

Толщина массива пола

Толщина массива потолка

Высота надпотолочного пространства

Высота ниже массива пола

Высота поверхности по умолчанию

Привязка

Тип смещения границ

Поворот

Экранные свойства

Свойства специфицирования

Пересечение помещений со смещениями границ, редактируемыми
вручную

Если выполняется пересечение границ со смещениями границ, редактируемыми
вручную, каждая активизированная граница помещения пересекается с
соответствующей границей помещения другого помещения (базовая с базовой, чистая
с чистой и так далее).

Создание помещений на основе пересечения с другими помещениями | 3289

Пересечение помещений со всеми активизированными границами

Если редактируемая вручную граница помещения у первого помещения не
активизирована (ее ручки не отображаются), она в процедуру пересечения не
включается. При этом существующая граница первого помещения останется без
изменений, а соответствующая граница второго помещения будет удалена. В
результате этого создаются границы помещения с разными очертаниями. Во
избежание этого удостоверьтесь, что активизированы все необходимые границы
первого помещения.

Пересечение помещений при активизированной только базовой границе

Информацию об активации границ помещения, редактируемых вручную, см. в разделе

Активизация редактирования границ помещения вручную

 на стр. 3259.

Экранные свойства границ первого выбранного помещения применяются к
полученной на основе пересечения границе. Например, если граница в чистоте

3290 | Глава 39   Помещения

помещения 1 изображается красной линией с весом 0,18 мм, и у полученного
помещения граница в чистоте будет показана красной линией с весом 0,18 мм.

Пересечение помещений со смещениями границ, определенными
стилем

Если пересекаются помещения со смещениями границ, определенными стилем,
базовые границы обоих помещений пересекаются друг с другом, и смещения границ,
заданные в стиле первого помещения, переносятся на полученное в результате
пересечения помещение.

Пересечение помещений со смещениями границ, определенными в стиле

Пересечение помещений со смещениями границ разного типа

Если границы помещения у 2 помещений рассчитаны при разных типах смещений,
метод, использованный для помещения, выбранного первым, используется для
полученного помещения.

Пример 1: смещения границ помещения 1 определяются стилем, и в стиле задано
значение смещений между границами 0,25 м. Границы помещения 2 смещаются
вручную и имеют смещения, равные 0, между отдельными границами. Если
помещение 1 пересекается с помещением 2, базовые границы 2 помещений
пересекаются друг с другом, а остальные границы пересчитываются на основе
смещений в стиле помещения 1 и смещаются друг от друга на 0,25 м.

Создание помещений на основе пересечения с другими помещениями | 3291

Пересечение границ на основе стиля (слева) с границами, редактируемыми вручную

Пример 2: границы помещения 1 смещаются вручную и имеют значение смещения
0,3 между отдельными границами. Границы помещения 2 смещаются по стилю, и
стиль определяет смещение между границами в 0,25 м. Если помещение 1
объединяется с помещением 2, свойство "Смещения границ" для полученного
помещения приобретает значение "Вручную". Так как граница в чистоте, полезная
и общая границы помещения с заданными в стиле смещениями не позволяют
редактирования с помощью ручек, пересекаются только базовые границы обоих
помещений. Границы второго помещения с чертежа удаляются.

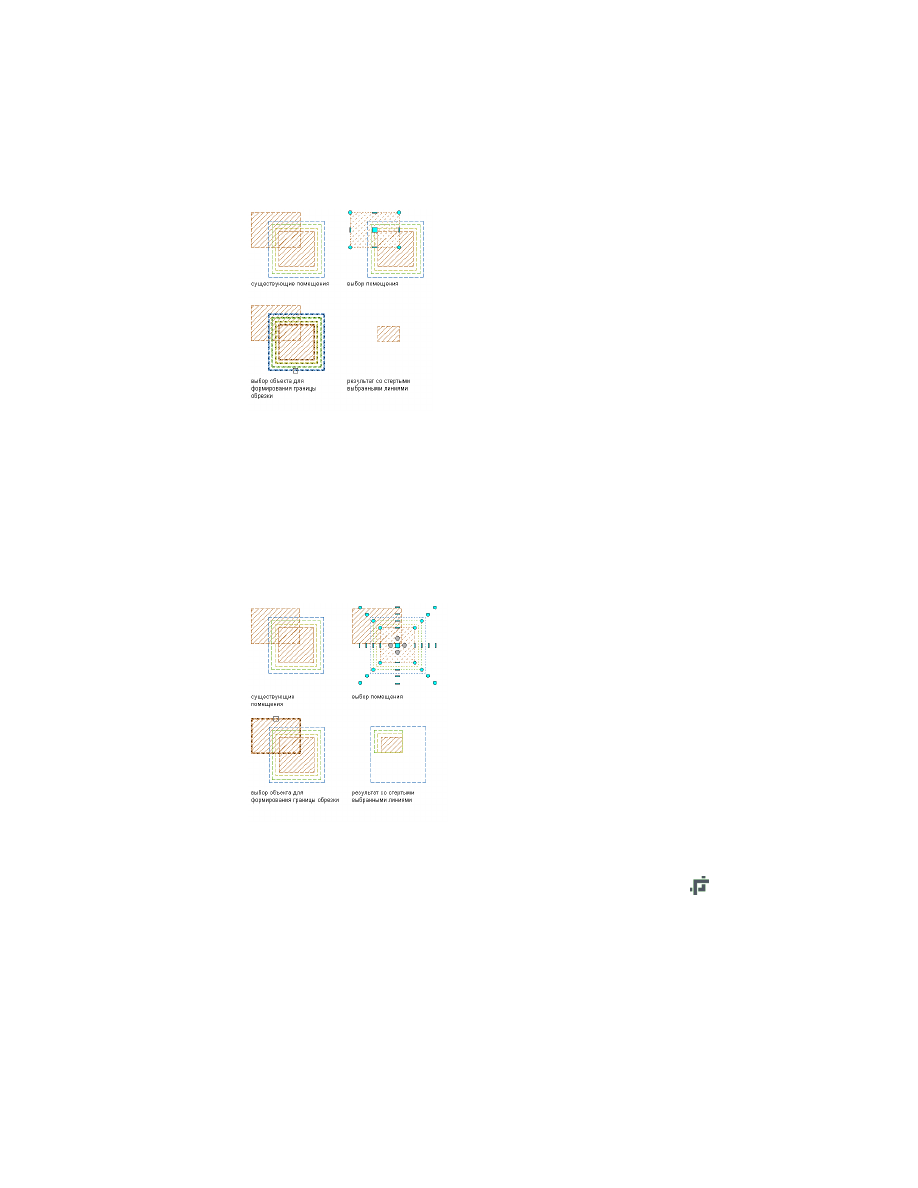

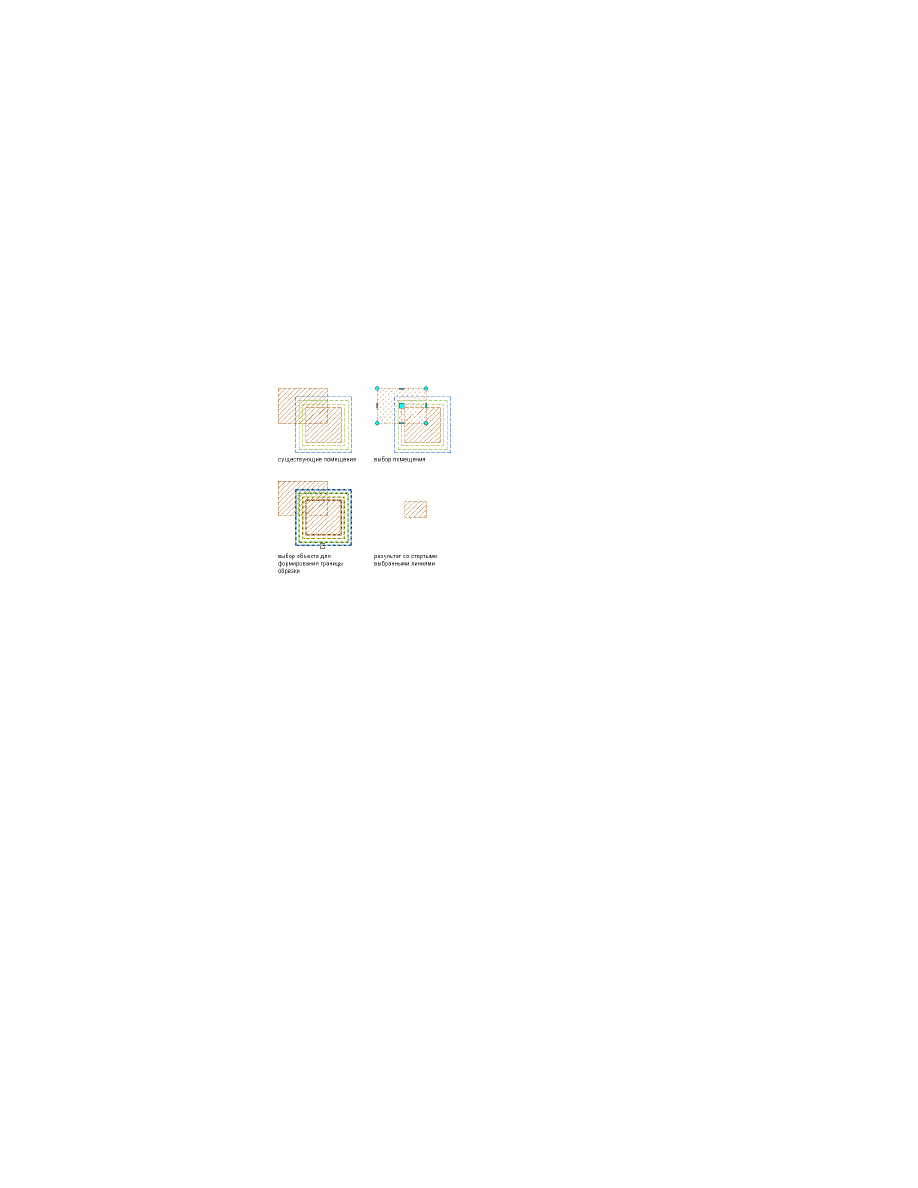

Пересечение границ, редактируемых вручную (слева) с границами, заданными в стиле
(справа)

1

Создайте 2 перекрывающих друг друга помещения.

2

Выберите первое помещение, щелкните правой кнопкой мыши и

выберите "Инструменты редактирования AD"

 ➤

 "Подрезать".

3

Выберите второе помещение, участвующее в перекрытии.

3292 | Глава 39   Помещения

4

Введите

д

 (да), чтобы стереть исходные помещения, или

н

 (нет), чтобы

оставить их на чертеже.

Обрезка выдавленного 3D помещения

Эта процедура используется для обрезки выдавленного 3D помещения с помощью
линии обрезки.

ПРИМЕЧАНИЕ

Данная процедура применима только к неассоциативным

помещениям.

ВНИМАНИЕ

При обрезке помещения с границами помещений, редактируемыми

вручную, удостоверьтесь в том, что все границы активизированы.
Неактивизированные границы не обрезаются. Информацию об активации границ
помещения, редактируемых вручную, см. в разделе

Активизация редактирования

границ помещения вручную

 на стр. 3259.

Обрезка выдавленного 3D помещения | 3293

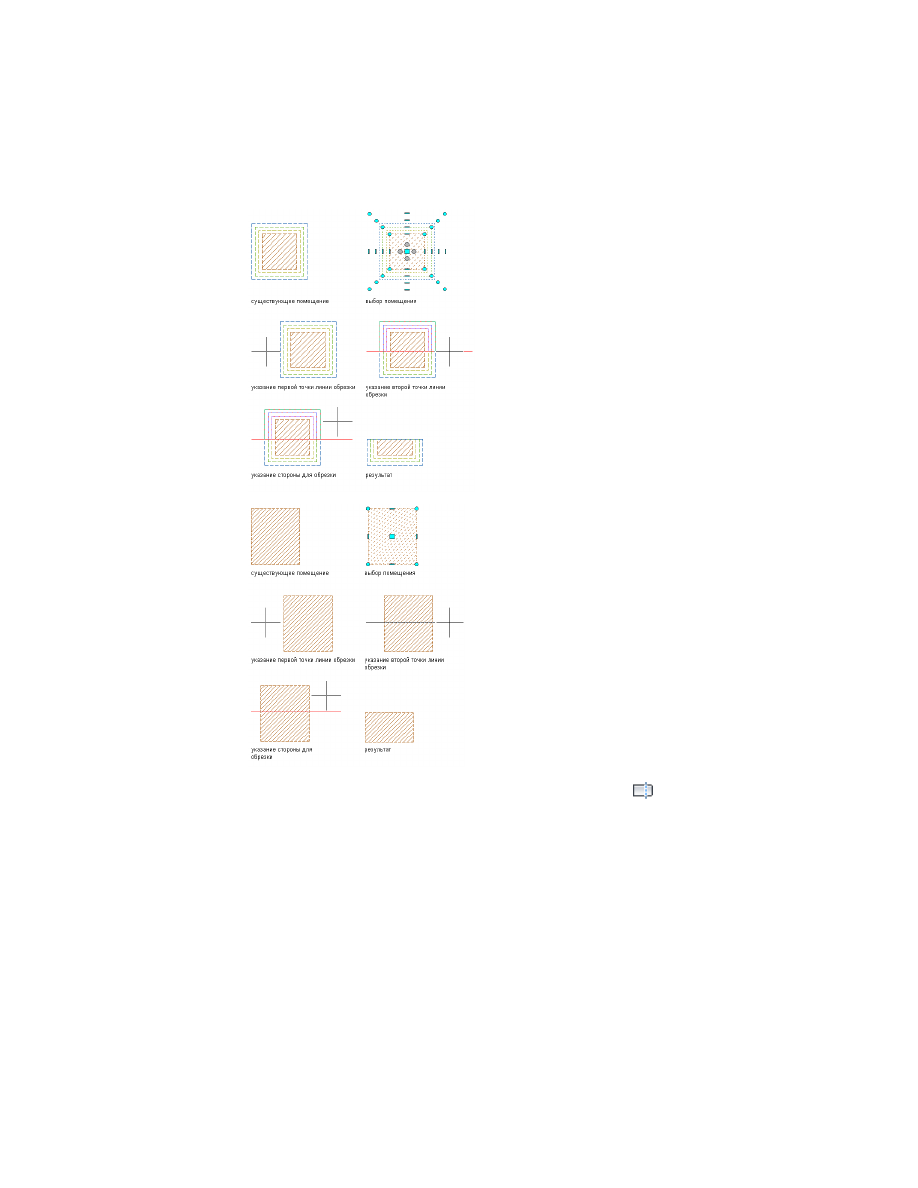

Обрезка помещений со смещениями границ разного типа

1

Выберите помещение, которое необходимо обрезать,

 щелкните

правой кнопкой мыши и выберите "Инструменты редактирования AD"

 ➤

 "Обрезать".

2

Задайте начальную точку линии обрезки.

3

Задайте конечную точку линии обрезки.

4

Выберите сторону помещения, которую необходимо обрезать.

3294 | Глава 39   Помещения

Удаление полостей из помещений

Данная процедура позволяет удалять отдельные полости из помещения с несколькими
кольцами.

ПРИМЕЧАНИЕ

Данная процедура применима только к ассоциативным 2D и

выдавленным 3D помещениям.

Полости могут образоваться в следующих случаях:

Вырезание отверстия в помещении, описано в разделе

Создание отверстий в

выдавленных 3D помещениях

 на стр. 3287.

Формирование помещения на основе объектов границ, внутри которых имеются
вырезающие элементы. Например, формируется помещение для комнаты с рядом
колонн. В этом случае границы комнаты будут считаться внешним кольцом
помещения, а колонны будут вычитаться из сформированного помещения как
отверстия. Если отключить ассоциативность помещения, можно удалить
полученные кольца помещения.

В данной версии программы многокольцевая площадь из прежних версий
преобразуется в помещение.

1

Выберите помещение с полостями.

2

Щелкните на вкладке "Помещение"

 ➤

панель

"Редактирование"

 ➤

"Удалить полость"

 .

3

Выберите полость, которую требуется удалить из помещения.

Происходит удаление полости.

4

Нажмите

ENTER

.

Изменение знака колец помещения

Данная процедура позволяет изменить на противоположное значение определенного
кольца помещения, так что положительное кольцо (помещение) преобразуется в
отрицательное кольцо (отверстие) или отрицательное кольцо снова становится
положительным.

ПРИМЕЧАНИЕ

Данная процедура применима только к ассоциативным 2D и

выдавленным 3D помещениям.

Удаление полостей из помещений | 3295

Многоуровневые кольца помещений чаще всего встречаются в объектах площадей
предыдущих версий, преобразованных в помещения.

1

Выберите помещение, в котором требуется изменить знак кольца.

2

В командной строке введите

SpaceReverseRing

.

3

Выберите кольцо помещения, знак которого требуется изменить.

Изменение знака у всех колец в помещении

Данная процедура позволяет изменить знак у всех колец помещения одновременно
(обратить помещение).

ПРИМЕЧАНИЕ

Данная процедура применима только к ассоциативным 2D и

выдавленным 3D помещениям.

При изменении знака у колец помещения все положительные кольца преобразуются
в отрицательные, а все отрицательные -- в положительные.

Изменение на противоположное значений всех колец помещения может понадобиться
для площадей из прежних версий, преобразованных в помещения.

1

Выберите помещение, которое требуется обратить.

2

В командной строке введите

SpaceReverseProfile

.

3

Выберите следующие помещения для процедуры обращения.

4

Для завершения выбора нажмите клавишу

ENTER

.

Логические операции для 3D помещений
произвольной формы

Можно изменить форму 3D помещений произвольной формы с помощью
контекстного редактирования поверхностей помещения.

ПРИМЕЧАНИЕ

При запуске операции контекстного редактирования выдавленное

3D помещение автоматически преобразуется в 3D помещение произвольной
формы. Его можно преобразовать обратно в выдавленное 3D помещение только
после завершения редактирования, но при этом будут утеряны любые изменения
геометрии, несовместимые с выдавленными 3D помещениями.

3296 | Глава 39   Помещения

Обрезка 3D помещений произвольной формы

Можно отрезать часть существующего 3D помещения произвольной формы, отрезав
одну из его поверхностей.

ПРИМЕЧАНИЕ

Данная процедура применима только к неассоциативным

помещениям. Если эти действия выполняются в отношении ассоциативного
помещения, после выхода из режима контекстного редактирования
ассоциативность будет утрачена.

Обрезка 3D помещения

1

Убедитесь, что работа выполняется в 3D изометрическом виде.

2

Выберите помещение для обрезки по горизонтальной или вертикальной
плоскости.

3D помещение (слева) в режиме контекстного редактирования (справа)

Обрезка 3D помещений произвольной формы | 3297

3

Щелкните на вкладке "Помещение"

 ➤

панели "Редактирование"

 ➤

"Редактировать по месту"

 .

4

Щелкните вкладку "Контекстное редактирование"

 ➤

панель

"Редактирование"

 ➤

"Обрезка плоскостью"

 .

5

Задайте плоскость обрезки или на экране, или путем ввода 3 точек в
командной строке.

СОВЕТ

Воспользуйтесь видом спереди для формирования

горизонтальной плоскости обрезки и видом в плане для
формирования вертикальной плоскости обрезки.

6

Для сохранения изменений помещения щелкните на вкладке

"Редактирование по месту"

 ➤

панель "Правка"

 ➤

"Готово"

 .

Разделение поверхностей 3D помещений произвольной
формы

Можно разделить поверхности 3D помещения произвольной формы. Это удобно,
если требуется изменить геометрию только части поверхности помещения, например,
при создании кабельного канала в потолке помещения.

ПРИМЕЧАНИЕ

Данная процедура применима только к неассоциативным

помещениям. Если эти действия выполняются в отношении ассоциативного
помещения, после выхода из режима контекстного редактирования
ассоциативность будет утрачена.

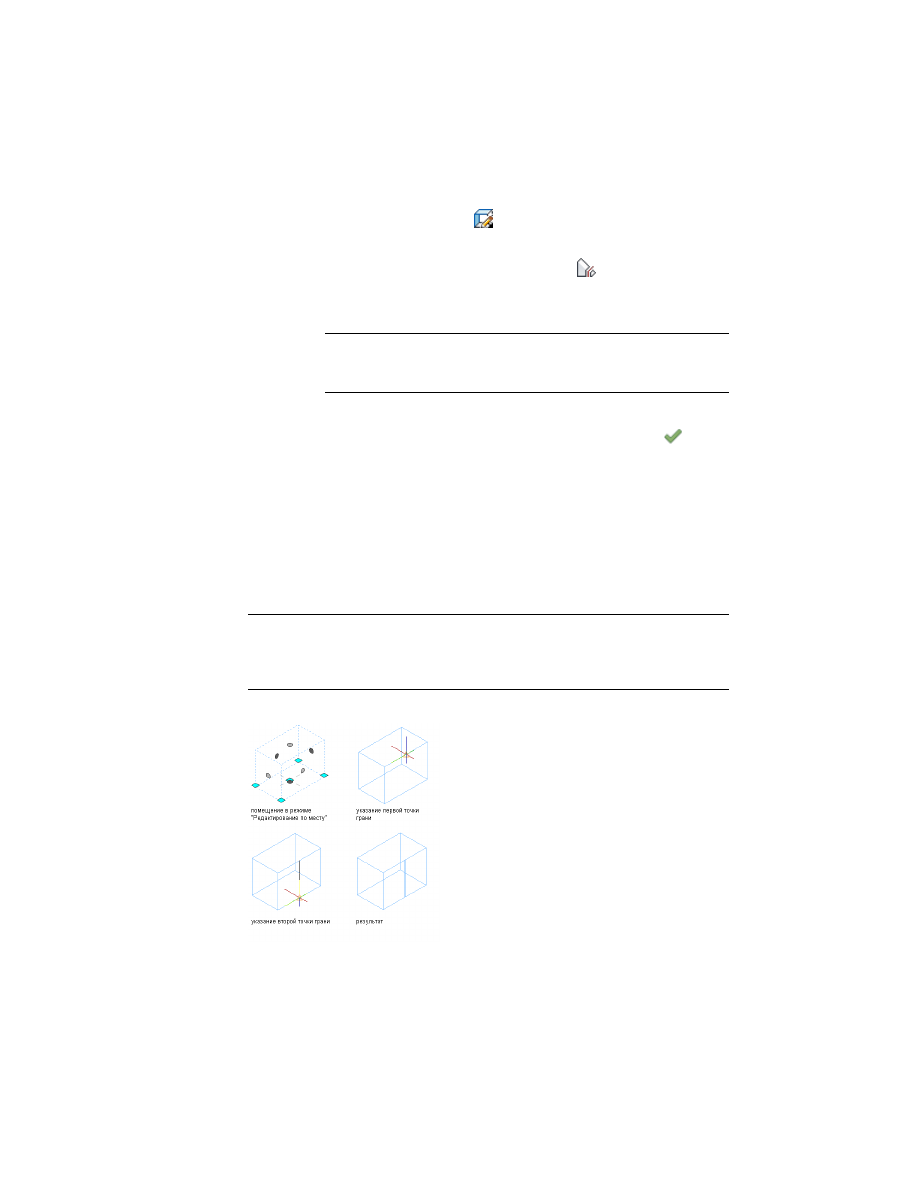

Разделение поверхности

3298 | Глава 39   Помещения

1

Выберите помещение, в котором требуется разделить поверхность.

3D помещение (слева) в режиме контекстного редактирования (справа)

2

Щелкните на вкладке "Помещение"

 ➤

панели "Редактирование"

 ➤

"Редактировать по месту"

 .

3

Щелкните вкладку "Контекстное редактирование"

 ➤

панель

"Редактирование"

 ➤

"Разделить грань"

 .

4

Укажите начальную точку линии разделения.

5

Укажите конечную точку линии разделения.

6

Для сохранения изменений помещения щелкните на вкладке

"Редактирование по месту"

 ➤

панель "Правка"

 ➤

"Готово"

 .

Соединение поверхностей 3D помещений произвольной
формы

Эта процедура используется для соединения 2 ранее разделенных поверхностей 3D
помещения произвольной формы.

ПРИМЕЧАНИЕ

Данная процедура применима только к неассоциативным

помещениям.

Соединение поверхностей 3D помещений произвольной формы  | 3299

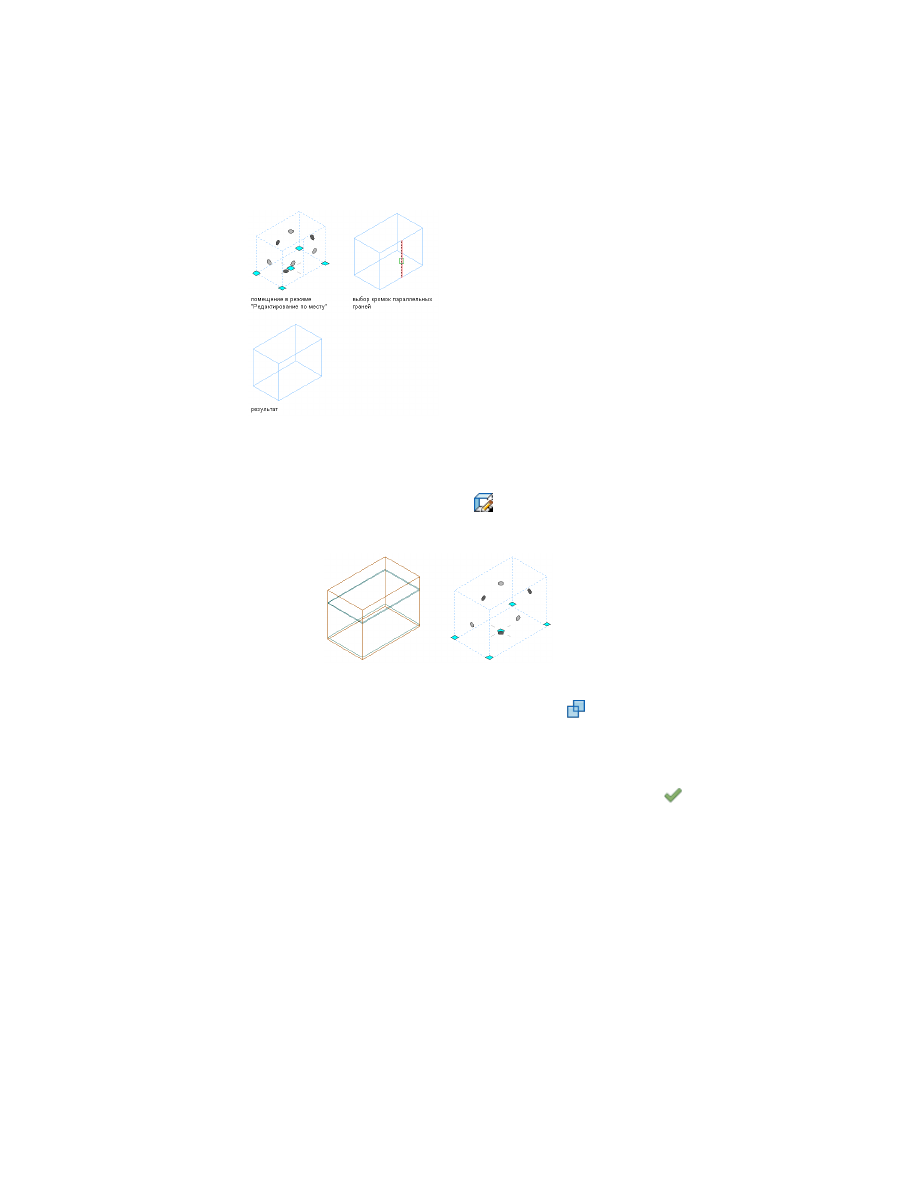

Соединение 2 поверхностей помещения

1

Убедитесь, что работа выполняется в 3D изометрическом виде.

2

Выберите помещение, в котором требуется соединить 2 поверхности.

3

Щелкните на вкладке "Помещение"

 ➤

панели "Редактирование"

 ➤

"Редактировать по месту"

 .

3D помещение (слева) в режиме контекстного редактирования (справа)

4

Щелкните вкладку "Контекстное редактирование"

 ➤

панель

"Редактирование"

 ➤

"Объединить грани"

 .

5

Укажите кромку, разделяющую 2 поверхности, и нажмите клавишу
ENTER.

6

Для сохранения изменений помещения щелкните на вкладке

"Редактирование по месту"

 ➤

панель "Правка"

 ➤

"Готово"

 .

3300 | Глава 39   Помещения

Объедение 3D помещений произвольной формы с
AD-объектами

Эта процедура используется для объединения 3D помещения произвольной формы
с помещением или другим AD-объектом. Можно объединить 3D помещение
произвольной формы с любыми AD-объектами, имеющими 3D геометрию.

ПРИМЕЧАНИЕ

Данная процедура применима только к неассоциативным

помещениям. Если эти действия выполняются в отношении ассоциативного
помещения, после выхода из режима контекстного редактирования
ассоциативность будет утрачена.

1

Переключитесь в 3D изометрический вид.

2

Выберите 3D помещение произвольной формы для объединения с
другим объектом.

3

Щелкните на вкладке "Помещение"

 ➤

панели "Редактирование"

 ➤

"Редактировать по месту"

 .

4

Щелкните вкладку "Контекстное редактирование"

 ➤

панель

"Редактирование"

 ➤

раскрывающийся список "Логические

операции"

 ➤

"Объединить".

5

Выберите AD-объект для объединения с 3D помещением произвольной
формы и нажмите Enter.

6

Введите

y

 (да) для удаления исходного объекта или

n

 (нет), чтобы

оставить этот объект в чертеже.

Объедение 3D помещений произвольной формы с AD-объектами | 3301

Объединение выдавленного помещения с помещением произвольной формы

7

Для сохранения изменений помещения щелкните на вкладке

"Редактирование по месту"

 ➤

панель "Правка"

 ➤

"Готово"

 .

Вычитание AD-объектов из 3D помещений произвольной
формы

Эта процедура используется для вычитания помещения или другого AD-объекта из
3D помещения произвольной формы. Из помещения можно вычитать любой
AD-объект, имеющий 3D геометрию.

ПРИМЕЧАНИЕ

Данная процедура применима только к неассоциативным

помещениям. Если эти действия выполняются в отношении ассоциативного
помещения, после выхода из режима контекстного редактирования
ассоциативность будет утрачена.

1

Переключитесь в 3D изометрический вид.

2

Выберите 3D помещение произвольной формы, из которого требуется
вычесть объект.

3302 | Глава 39   Помещения

3

Щелкните на вкладке "Помещение"

 ➤

панели "Редактирование"

 ➤

"Редактировать по месту"

 .

4

Щелкните вкладку "Контекстное редактирование"

 ➤

панель

"Редактирование"

 ➤

раскрывающийся список "Логические

операции"

 ➤

"Вычесть".

5

Выберите AD-объект для вычитания из 3D помещения произвольной
формы и нажмите Enter.

6

Введите

y

 (да) для удаления вычтенного объекта или

n

 (нет), чтобы

оставить этот объект в чертеже.

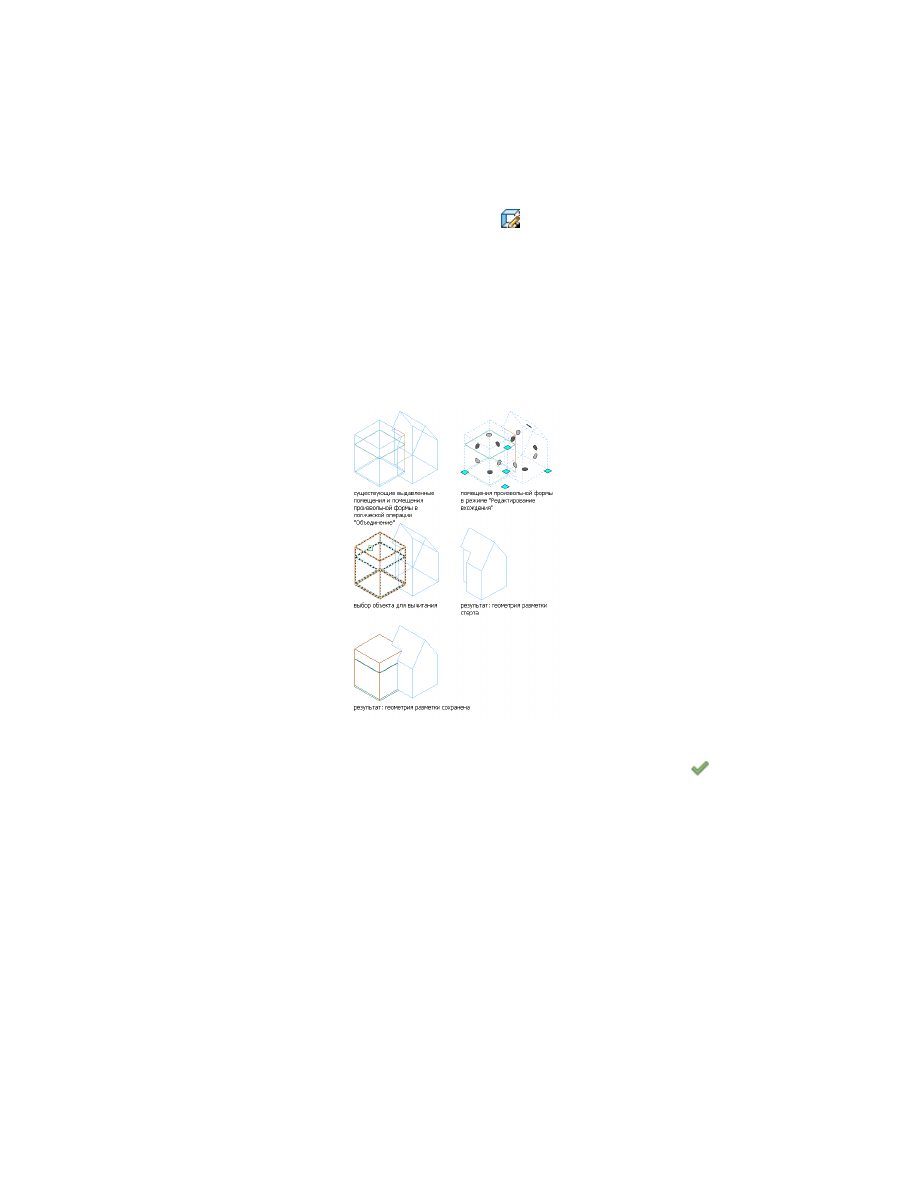

Вычитание выдавленного помещения из помещения произвольной формы

7

Для сохранения изменений помещения щелкните на вкладке

"Редактирование по месту"

 ➤

панель "Правка"

 ➤

"Готово"

 .

Пересечение 3D помещений произвольной формы с
AD-объектами

Эта процедура используется для пересечения 3D помещения произвольной формы
с помещением или другим AD-объектом. Можно выполнить пересечение 3D

Пересечение 3D помещений произвольной формы с AD-объектами  | 3303

помещения произвольной формы с любыми AD-объектами, имеющими 3D
геометрию.

ПРИМЕЧАНИЕ

Данная процедура применима только к неассоциативным

помещениям. Если эти действия выполняются в отношении ассоциативного
помещения, после выхода из режима контекстного редактирования
ассоциативность будет утрачена.

1

Переключитесь в 3D изометрический вид.

2

Выберите 3D помещение произвольной формы для пересечения с
AD-объектом.

3

Щелкните на вкладке "Помещение"

 ➤

панели "Редактирование"

 ➤

"Редактировать по месту"

 .

4

Щелкните вкладку "Контекстное редактирование"

 ➤

панель

"Редактирование"

 ➤

раскрывающийся список "Логические

операции"

 ➤

"Пересечь".

5

Выберите AD-объект для пересечения с 3D помещением произвольной
формы и нажмите Enter.

6

Введите

д

 (да) для удаления объекта или

н

 (нет), чтобы оставить этот

объект в чертеже.

7

Для сохранения изменений помещения щелкните на вкладке

"Редактирование по месту"

 ➤

панель "Правка"

 ➤

"Готово"

 .

Редактирование с помощью ручек поверхностей 3D
помещений произвольной формы

Эта процедура используется для редактирования с помощью ручек отдельных
поверхностей 3D помещений произвольной формы.

ПРИМЕЧАНИЕ

Данная процедура применима только к неассоциативным

помещениям. Если эти действия выполняются в отношении ассоциативного
помещения, после выхода из режима контекстного редактирования
ассоциативность будет утрачена.

3304 | Глава 39   Помещения















содержание      ..     5      6      7      8     ..
