AutoCAD Architecture 2011. Руководство пользователя (глава 25-28)

Под заголовком "Размеры подоконников" введите размеры глубины и
удлинения подоконника.

Компоненты подоконника А и В предназначены для стороны
открывания или внешней стороны окна. Компоненты подоконника C
и D - для внутренней стороны.

Если требуется использовать для закрепленных якорями окон вместо
секущей плоскости окна секущую плоскость стены, установите флажок
"Использовать секущую плоскость объекта-владельца в случае
закрепления якорем".

Перейдите на вкладку "Слой/Цвет/Тип линий".

В разделе "Видимость" нажмите значки, чтобы включить видимость.

Дважды нажмите "ОК".

Определение стиля окна как ограничивающего для
помещений с ассоциативными связями

Эта процедура используется для определения стиля окна, задающего параметры
ограничения для помещений с ассоциативными связями.

Если стиль окна задан как ограничивающий, по умолчанию все окна, которым
назначен этот стиль, будут использоваться в наборе объектов для помещения с
ассоциативными связями. Более подробную информацию о помещениях с
ассоциативными связями см. в разделе

Формирование ассоциативных помещений

на стр. 3176.

При необходимости можно переопределить параметры ограничения из стиля окна
в отдельном окне.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните узлы "Архитектура" и "Стили окон".

Выберите стиль окна.

Перейти на вкладку "Основные".

Установите флажок "Объекты этого стиля могут выполнять роль
границы ассоциативных помещений".

Нажмите "OK".

Определение стиля окна как ограничивающего для помещений с ассоциативными связями | 2183

Присоединение к стилю окон примечаний и файлов

Эта процедура используется для ввода примечаний и прикрепления файлов ссылок
к стилю окон. Можно также редактировать файлы ссылок, прикрепленные к стилю.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните узлы "Архитектура" и "Стили окон".

Выберите стиль, который требуется отредактировать.

Перейдите на вкладку "Общие".

Чтобы добавить к окну описание, введите текст описания в поле
"Описание".

Нажмите "Примечания".

Чтобы добавить или отредактировать примечание, нажмите
"Примечания" и введите нужный текст.

Чтобы присоединить, отредактировать или отсоединить справочный
файл, выберите вкладку "Справочные документы":

то...

Если требуется ...

нажмите "Добавить", выберите файл
и нажмите "OK".

прикрепить файл ссылок,

выберите файл и нажмите "Редакти-
ровать". Отредактируйте текст опи-
сания и нажмите "OK".

редактировать описание к файлу
ссылок,

нажмите дважды на имя файла
ссылки для запуска приложения.
Нажмите "ОК".

отредактировать файл ссылок,

выберите имя файла, нажмите
кнопки "Удалить" и "OK".

отключить файл ссылки,

Нажмите "ОК".

Создание горбыльков в стиле окон

Оконные горбыльки - это вторичные каркасные элементы, которые удерживают
несколько оконных стекол в переплете окна. AutoCAD Architecture позволяет с
легкостью создавать горбыльки с разной топологией.

2184 | Глава 25 Окна

Имеется несколько образцов оконных горбыльков, параметры которых можно
редактировать, создавая различные стили:

■

Прямоугольник

■

Ромбы

■

Прерия, 9 стекол

■

Прерия, 12 стекол

■

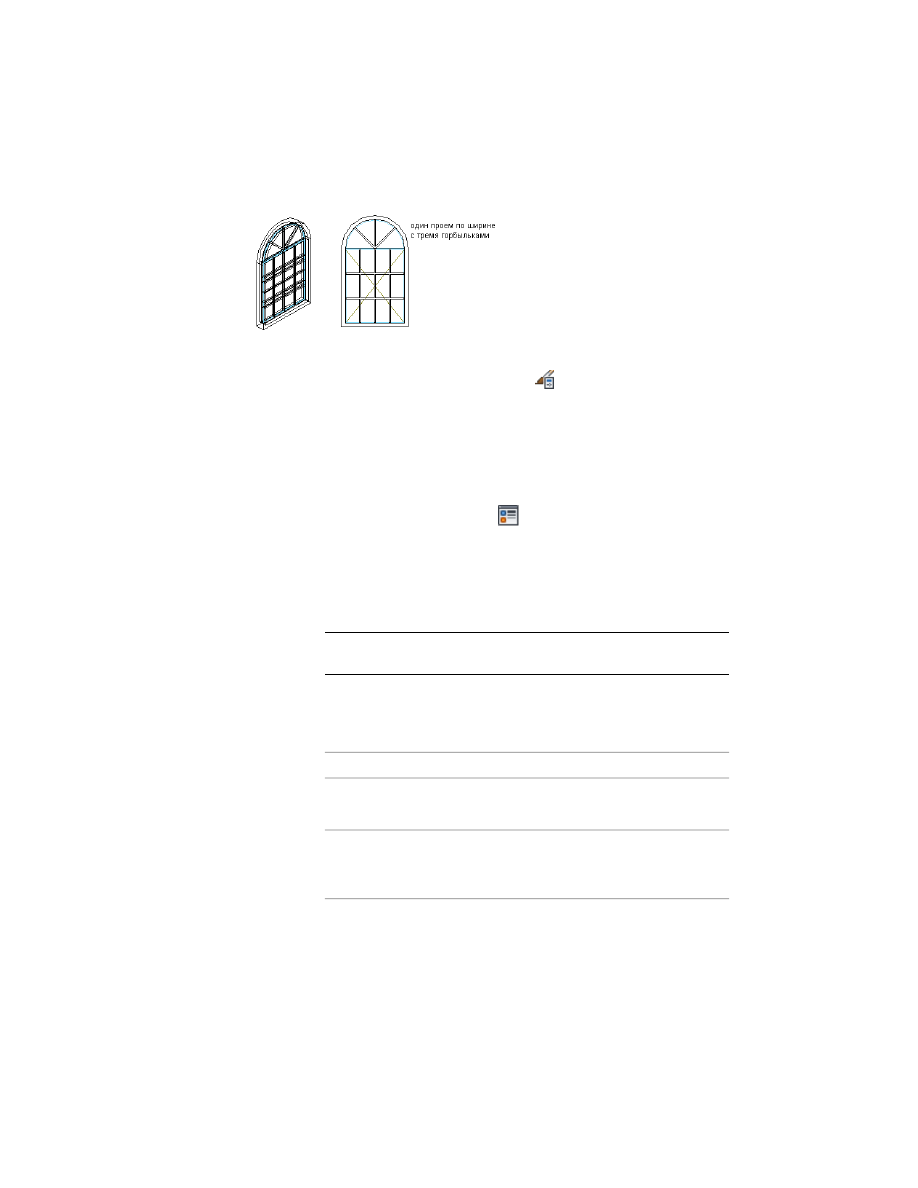

Звезда

■

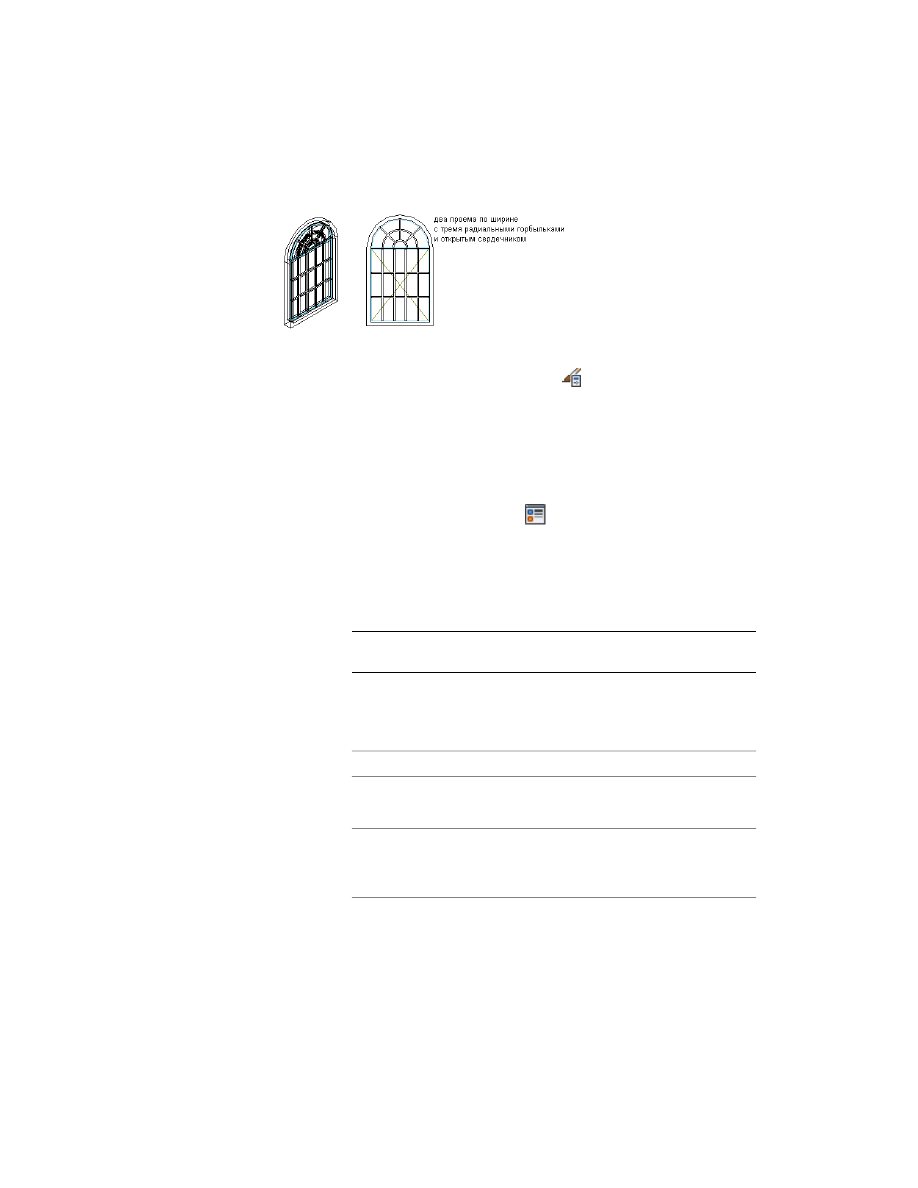

Солнце

■

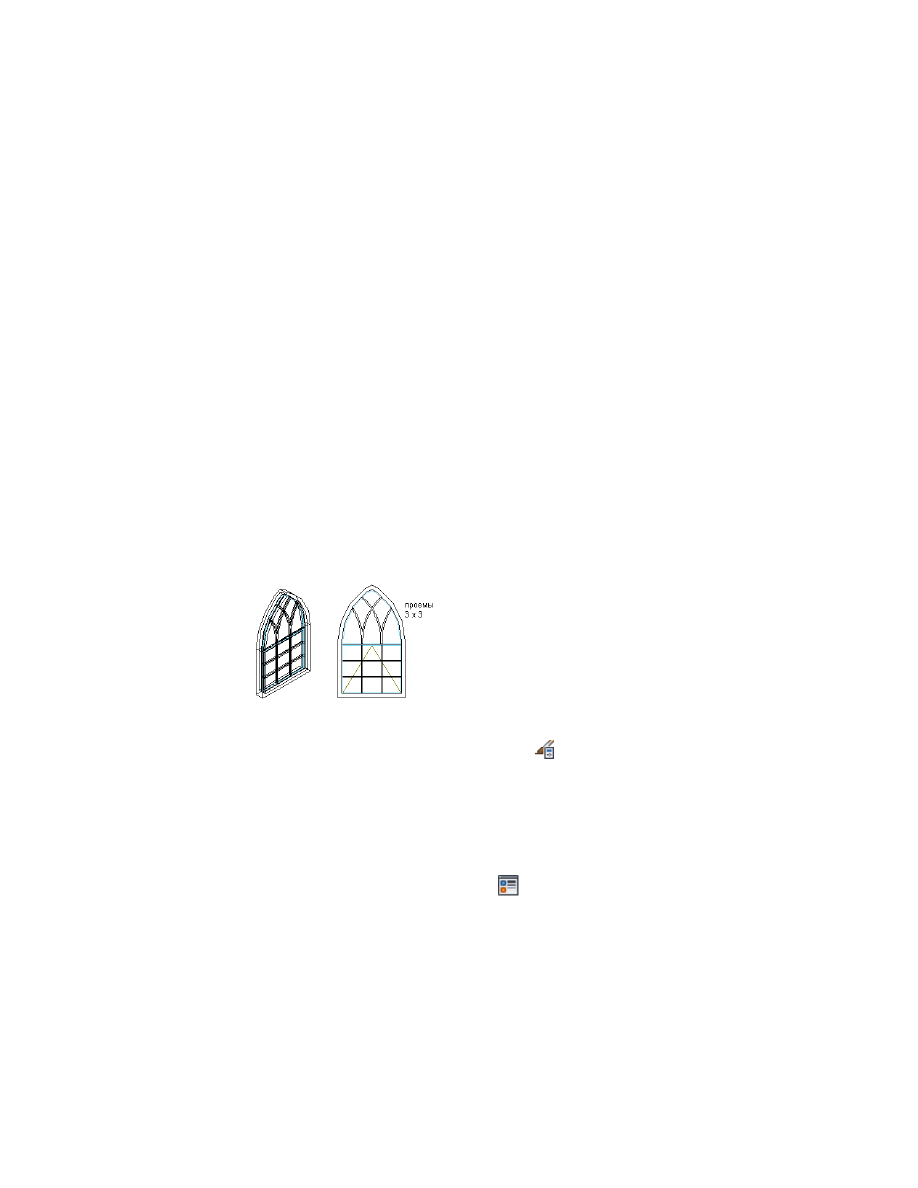

Готический

Образцы "Звезда" и "Солнце" представляют собой комбинацию прямоугольного узора
с верхними перемычками в виде половины или четверти окружности, они могут
использоваться как для полукруглых или сегментных, так и для прямоугольных
горбыльков. "Готический" похож, но его узор горбыльков выполнен в готическом
стиле. Другие образцы преимущественно прямоугольные, но вписаны в полукруглый
оконный переплет.

Можно создавать пользовательские формы для оконных горбыльков, создавая
профили из полилиний и добавляя их к новому стилю окон. Более подробную
информацию о создании профилей и добавлении их к стилю окон см. в разделе

Создание пользовательского профиля окон

на стр. 2165.

Компоненты оконных горбыльков

Добавление к стилю окон прямоугольных горбыльков

Эта процедура используется для добавления к стилю окон горбыльков
"Прямоугольник".

Горбыльки добавляются путем редактирования графических свойств стиля окон для
такого экранного представления, как "Модель" или "Фасад", в котором требуется

Создание горбыльков в стиле окон | 2185

отобразить горбыльки. Можно добавить горбыльки для индивидуального
отображения представлений. Также можно добавить горбыльки к одному экранному
представлению и автоматически применить горбыльки ко всем экранным
представлениям данного стиля окон. Блок горбыльков добавляется к стилю окон в
экранных свойствах. Каждый блок горбыльков становится экранным компонентом
стиля окон.

Можно использовать прямоугольный образец для всех профилей и типов окон,
кроме "Проходного".

Задание горбыльков с прямоугольным узором

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните узлы "Архитектура" и "Стили окон".

Выберите стиль, который требуется отредактировать.

Перейдите на вкладку "Графические свойства".

Выберите экранное представление, в которое нужно внести изменения,
и нажмите "Переопределение стиля".

При необходимости нажмите

Выберите вкладку "Горбыльки".

Нажмите "Добавить".

Введите имя блока горбыльков.

Если в стиле окна содержится переплет с разным узором, укажите,
нужно ли применить горбыльки к верхним, всем или же к одному
компоненту переплета в окне.

то...

Если требуется связать горбыль-
ки...

в разделе "Оконное стекло" укажите
"Сверху". Опция "Сверху" воздей-

только с верхней частью переплета,

ствует также на переплет с одинако-
вым узором.

2186 | Глава 25 Окна

то...

Если требуется связать горбыль-
ки...

в разделе "Оконное стекло" выбери-
те "Прочие", а затем укажите "Все".

со всем переплетом,

в разделе "Оконное стекло" выбери-
те "Прочие". Выберите "Один" и за-

с отдельным компонентом перепле-
та,

дайте порядковый номер для пере-
плета окна. Нумерация в переплете
производится против часовой
стрелки, начиная с нижнего левого
угла.

Задание прямоугольных горбыльков для верхней части переплета

Создание горбыльков в стиле окон | 2187

Задание прямоугольных горбыльков для отдельного компонента переплета

Введите значение ширины всех горбыльков.

Введите значение глубины всех горбыльков.

Отредактируйте пересечения горбыльков.

то...

Если требуется преобразовать...

под заголовком "Горбыльки" укажи-
те "Удалить соединения".

пересечения горбыльков в углы,

под заголовком "Горбыльки" укажи-
те "Преобразовать в корпусной
элемент".

все горбыльки в единый корпусной
элемент без соединений,

Назначение удаления соединений прямоугольных горбыльков

В разделе "Стекла" для параметра "Образец" укажите "Прямоугольник".

Введите значение в поле "Стекла по высоте", чтобы задать количество
рядов стекол в вертикальном направлении.

2188 | Глава 25 Окна

Введите значение в поле "Стекла по ширине", чтобы задать количество
рядов стекол в горизонтальном направлении.

Нажмите "ОК".

Добавьте дополнительные горбыльки.

то...

Если требуется добавить гор-
быльки к...

повторите описанную процедуру,
начиная с пункта 8.

другому переплету окна в стиле
окон,

нажмите "ОК" и повторите эту про-
цедуру с пункта 5.

другому экранному представлению,

выберите опцию "Применять авто-
матически для других экранных

всем экранным представлениям
выбранного стиля окон,

представлений и переопределений
объектов".

Три раза нажмите "ОК".

После добавления блока горбыльков к стилю окон можно назначить материал,
например дерево, и определить для горбыльков такие графические свойства, как
цвет и тип линий. Дополнительная информация содержится в разделах

Об экранных

компонентах и материалах окон

на стр. 2172,

Определение графических свойств стиля

окон

на стр. 2175 и

Создание и редактирование определений материалов

на стр. 983,

соответственно.

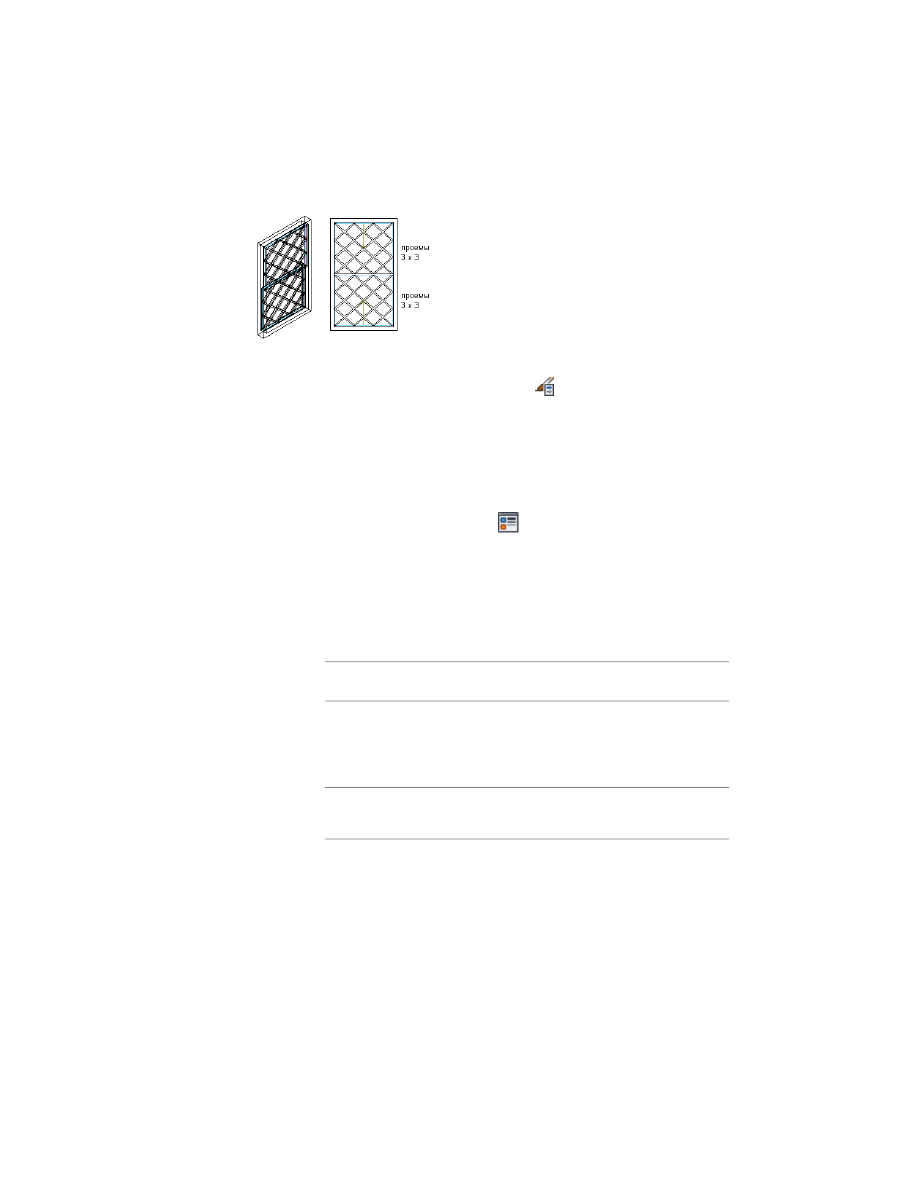

Добавление к стилю окон ромбовидных горбыльков

Эта процедура используется для добавления к стилю окон горбыльков "Ромбы".

Горбыльки добавляются путем редактирования графических свойств стиля окон для
такого экранного представления, как "Модель" или "Фасад", в котором требуется
отобразить горбыльки. Можно добавить горбыльки для индивидуального
отображения представлений. Также можно добавить горбыльки к одному экранному
представлению и автоматически применить горбыльки ко всем экранным
представлениям данного стиля окон. Блок горбыльков добавляется к стилю окон в
экранных свойствах. Каждый блок горбыльков становится экранным компонентом
стиля окон.

Можно использовать ромбовидный образец для всех форм и типов окон, кроме
"Проходного".

Создание горбыльков в стиле окон | 2189

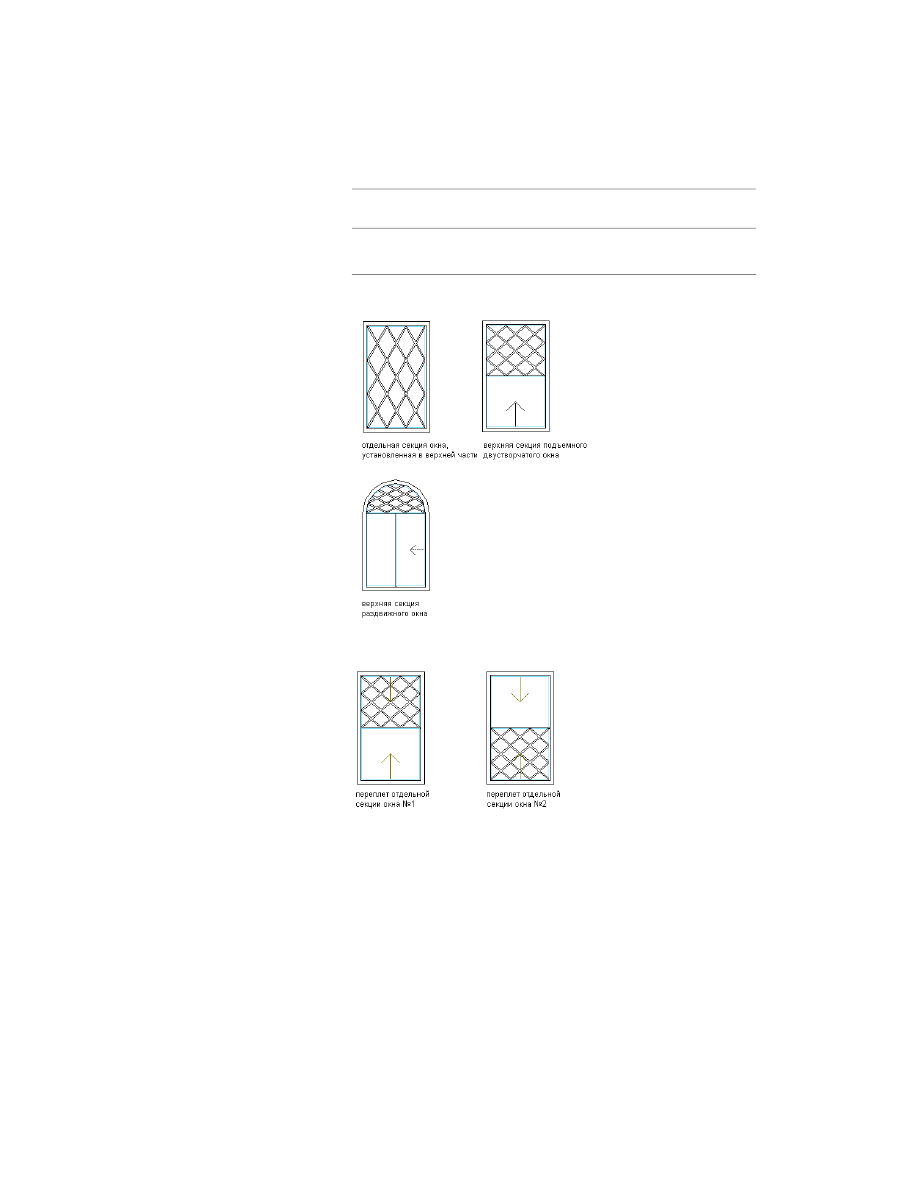

Задание горбыльков с ромбовидным узором

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните узлы "Архитектура" и "Стили окон".

Выберите стиль, который требуется отредактировать.

Перейдите на вкладку "Графические свойства".

Выберите экранное представление, в которое нужно внести изменения,
и нажмите "Переопределение стиля".

При необходимости нажмите

Выберите вкладку "Горбыльки".

Нажмите "Добавить".

Введите имя блока горбыльков.

то...

Если требуется связать горбыль-
ки...

в разделе "Оконное стекло" укажите
"Сверху". Опция "Сверху" воздей-

только с верхней частью переплета,

ствует также на переплет с одинако-
вым узором.

в разделе "Оконное стекло" выбери-
те "Прочие", а затем укажите "Все".

со всем переплетом,

в разделе "Оконное стекло" выбери-
те "Прочие". Выберите "Один" и за-

с отдельным компонентом перепле-
та,

дайте порядковый номер для пере-
плета окна. Нумерация в переплете
производится против часовой

2190 | Глава 25 Окна

Отредактируйте пересечения горбыльков.

то...

Если требуется...

в опции "Горбыльки" укажите "Уда-
лить соединения".

преобразовать пересечения гор-
быльков в углы,

в опции "Горбыльки" укажите "Пре-
образовать в корпусной элемент".

преобразовать все горбыльки в
единый корпусной элемент без со-
единений,

Назначение удаления соединений ромбовидных горбыльков

В разделе "Стекла" для параметра "Образец" укажите "Ромбы".

Введите значение в поле "Стекла по высоте", чтобы задать количество
рядов стекол в вертикальном направлении.

Нажмите "ОК".

Добавьте дополнительные горбыльки.

то...

Если требуется добавить гор-
быльки к …

повторите описанную процедуру,
начиная с пункта 8.

другому переплету окна в стиле
окон,

нажмите "ОК" и повторите эту про-
цедуру с пункта 5.

другому экранному представлению,

2192 | Глава 25 Окна

то...

Если требуется добавить гор-
быльки к …

выберите опцию "Применять авто-
матически для других экранных

всем экранным представлениям
выбранного стиля окон,

представлений и переопределений
объектов".

Три раза нажмите "ОК".

Об экранных

компонентах и материалах окон

на стр. 2172,

Определение графических свойств стиля

окон

на стр. 2175 и

Создание и редактирование определений материалов

на стр. 983,

соответственно.

Добавление к стилю окон горбыльков "Прерия, 9 стекол"

Эта процедура используется для добавления к стилю окон горбыльков "Прерия, 9
стекол".

Можно использовать образец "Прерия, 9 стекол" для всех профилей и типов окон,
кроме "Проходного".

Назначение горбыльков с узором "Прерия, 9 стекол"

Создание горбыльков в стиле окон | 2193

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните узлы "Архитектура" и "Стили окон".

Выберите стиль, который требуется отредактировать.

Перейдите на вкладку "Графические свойства".

Выберите экранное представление, в которое нужно внести изменения,
и нажмите "Переопределение стиля".

При необходимости нажмите

Выберите вкладку "Горбыльки".

Нажмите "Добавить".

Введите имя блока горбыльков.

то...

Если требуется связать горбыль-
ки...

в разделе "Оконное стекло" укажите
"Сверху". Опция "Сверху" воздей-

только с верхней частью переплета,

ствует также на переплет с одинако-
вым узором.

в разделе "Оконное стекло" выбери-
те "Прочие", а затем укажите "Все".

со всем переплетом,

в разделе "Оконное стекло" выбери-
те "Прочие". Выберите "Один" и за-

с отдельным компонентом перепле-
та,

2194 | Глава 25 Окна

Задание горбыльков "Прерия, 9 стекол" для верхней части переплета

Задание горбыльков "Прерия, 9 стекол" для отдельного компонента переплета

Введите значение ширины всех горбыльков.

Введите значение глубины всех горбыльков.

Отредактируйте пересечения горбыльков.

то...

Если требуется...

в опции "Горбыльки" укажите "Уда-
лить соединения".

преобразовать пересечения гор-
быльков в углы,

под заголовком "Горбыльки" укажи-
те "Преобразовать в корпусной
элемент".

преобразовать все горбыльки в
единый корпусной элемент без со-
единений,

Создание горбыльков в стиле окон | 2195

Назначение удаления соединений у горбыльков "Прерия, 9 стекол"

В разделе "Стекла" для поля "Образец" выберите "Прерия, 9 стекол".

Введите значение "Смещение кромки по X", чтобы определить
горизонтальное расстояние горбыльков от краев поля оконного стекла.

Введите значение "Смещение кромки по Y", чтобы определить
вертикальное расстояние горбыльков от краев поля оконного стекла.

Задание смещений кромок образца "Прерия, 9 стекол" по осям Х и Y

Нажмите "ОК".

Добавьте дополнительные горбыльки.

то...

Если требуется добавить гор-
быльки к...

повторите описанную процедуру,
начиная с пункта 8.

другому переплету окна в стиле
окон,

нажмите "ОК" и повторите эту про-
цедуру с пункта 5.

другому экранному представлению,

выберите опцию "Применять авто-
матически для других экранных

всем экранным представлениям
выбранного стиля окон,

2196 | Глава 25 Окна

то...

Если требуется добавить гор-
быльки к...

представлений и переопределений
объектов".

Три раза нажмите "ОК".

Об экранных

компонентах и материалах окон

на стр. 2172,

Определение графических свойств стиля

окон

на стр. 2175 и

Создание и редактирование определений материалов

на стр. 983,

соответственно.

Добавление к стилю окон горбыльков "Прерия, 12 стекол"

Эта процедура используется для добавления к стилю окон горбыльков "Прерия, 12
стекол".

Можно использовать образец "Прерия, 12 стекол" для всех профилей и типов окон,
кроме "Проходного".

Назначение горбыльков с узором "Прерия, 12 стекол"

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Создание горбыльков в стиле окон | 2197

Разверните узлы "Архитектура" и "Стили окон".

Выберите стиль, который требуется отредактировать.

Перейдите на вкладку "Графические свойства".

Выберите экранное представление, в которое нужно внести изменения,
и нажмите "Переопределение стиля".

При необходимости нажмите

Выберите вкладку "Горбыльки".

Нажмите "Добавить".

Введите имя блока горбыльков.

то...

Если требуется связать горбыль-
ки...

в разделе "Оконное стекло" укажите
"Сверху". Опция "Сверху" воздей-

только с верхней частью переплета,

ствует также на переплет с одинако-
вым узором.

в разделе "Оконное стекло" выбери-
те "Прочие", а затем укажите "Все".

со всем переплетом,

в разделе "Оконное стекло" выбери-
те "Прочие". Выберите "Один" и за-

с отдельным компонентом перепле-
та,

2198 | Глава 25 Окна

Задание горбыльков "Прерия, 12 стекол" для верхней части переплета

Задание горбыльков "Прерия, 12 стекол" для отдельного компонента переплета

Введите значение ширины всех горбыльков.

Введите значение глубины всех горбыльков.

Отредактируйте пересечения горбыльков.

то...

Если требуется...

в опции "Горбыльки" укажите "Уда-
лить соединения".

преобразовать пересечения гор-
быльков в углы,

под заголовком "Горбыльки" укажи-
те "Преобразовать в корпусной
элемент".

преобразовать все горбыльки в
единый корпусной элемент без со-
единений,

Создание горбыльков в стиле окон | 2199

Назначение удаления соединений горбыльков,

В разделе "Стекла" для поля "Образец" выберите "Прерия, 12 стекол".

Задание смещений кромок образца "Прерия, 12 стекол" по осям Х и Y

Нажмите "ОК".

Добавьте дополнительные горбыльки.

то...

Если требуется добавить гор-
быльки к...

повторите описанную процедуру,
начиная с пункта 8.

другому переплету окна в стиле
окон,

нажмите "ОК" и повторите эту про-
цедуру с пункта 5.

другому экранному представлению,

выберите опцию "Применять авто-
матически для других экранных

всем экранным представлениям
выбранного стиля окон,

2200 | Глава 25 Окна

то...

Если требуется добавить гор-
быльки к...

представлений и переопределений
объектов".

Три раза нажмите "ОК".

Об экранных

компонентах и материалах окон

на стр. 2172,

Определение графических свойств стиля

окон

на стр. 2175 и

Создание и редактирование определений материалов

на стр. 983,

соответственно.

Добавление к стилю окон горбыльков "Звезда"

Эта процедура используется для добавления к стилю окон горбыльков "Звезда".

Образец "Звезда" можно добавить только к верхней части переплета окна. Узор
"Звезда" можно применить только к окнам с верхней частью, имеющей форму круга,
полукруга или четверти круга (сегмента).

Можно использовать узор "Звезда" для следующих типов окон: "Откидное", "Нижнее
подвесное", "С одной фрамугой", "Среднее подвесное с вертикальной осью", "Среднее
подвесное с горизонтальной осью", "Подъемное двустворчатое", "Раздвижное",
"Подъемное", "Распашное одностворчатое" и "Витражное" (глухое).

Создание горбыльков в стиле окон | 2201

Задание горбыльков с узором "Звезда"

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните узлы "Архитектура" и "Стили окон".

Выберите стиль, который требуется отредактировать.

Перейдите на вкладку "Графические свойства".

Выберите экранное представление, в которое нужно внести изменения,
и нажмите "Переопределение стиля".

При необходимости нажмите

Выберите вкладку "Горбыльки".

Нажмите "Добавить".

Введите имя блока горбыльков.

В разделе "Оконное стекло" выберите "Сверху".

ПРИМЕЧАНИЕ

Образец "Звезда" доступен только тогда, когда в

разделе "Оконное стекло" выбран параметр "Сверху".

Введите значение ширины всех горбыльков.

Введите значение глубины всех горбыльков.

Отредактируйте пересечения горбыльков.

то...

Если требуется...

в опции "Горбыльки" укажите "Уда-
лить соединения".

преобразовать пересечения гор-
быльков в углы,

под заголовком "Горбыльки" укажи-
те "Преобразовать в корпусной
элемент".

преобразовать все горбыльки в
единый корпусной элемент без со-
единений,

2202 | Глава 25 Окна

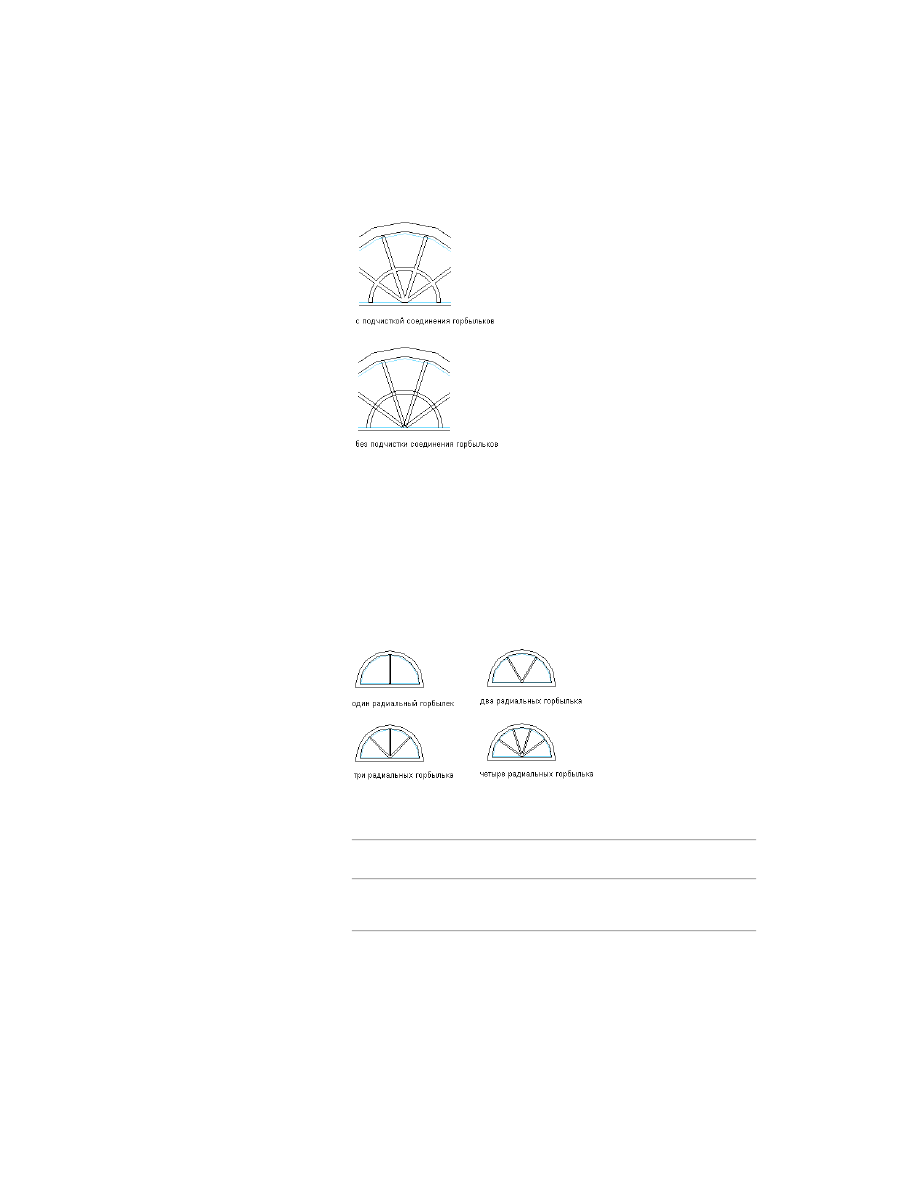

Назначение удаления соединений горбыльков "Звезда"

В разделе "Стекла" для параметра "Образец" укажите "Звезда".

Введите значение в поле "Стекла по высоте", чтобы задать количество
рядов стекол в вертикальном направлении.

Введите значение в поле "Стекла по ширине", чтобы задать количество
рядов стекол в радиальном направлении.

Введите значение для параметра "Перемычки", чтобы задать количество
радиальных перемычек горбыльков.

Указание количества перемычек для горбыльков "Звезда".

Нажмите "ОК".

Добавьте дополнительные горбыльки.

то...

Если требуется добавить гор-
быльки к...

повторите описанную процедуру,
начиная с пункта 8.

другому переплету окна в стиле
окон,

Создание горбыльков в стиле окон | 2203

то...

Если требуется добавить гор-
быльки к...

нажмите "ОК" и повторите эту про-
цедуру с пункта 5.

другому экранному представлению,

выберите опцию "Применять авто-
матически для других экранных

всем экранным представлениям
выбранного стиля окон,

представлений и переопределений
объектов".

Три раза нажмите "ОК".

Об экранных

компонентах и материалах окон

на стр. 2172,

Определение графических свойств стиля

окон

на стр. 2175 и

Создание и редактирование определений материалов

на стр. 983,

соответственно.

Добавление к стилю окон горбыльков с узором "Солнце"

Эта процедура используется для добавления к стилю окон горбыльков "Солнце".

Образец "Солнце" можно добавить только к верхней части переплета окна. Узор
"Солнце" можно применить только к окнам с верхней частью, имеющей форму круга,
полукруга или четверти круга (сегмента).

Можно использовать узор "Солнце" для следующих типов окон: "Откидное", "Нижнее
подвесное", "С одной фрамугой", "Среднее подвесное с вертикальной осью", "Среднее
подвесное с горизонтальной осью", "Подъемное двустворчатое", "Раздвижное",
"Подъемное", "Распашное одностворчатое" и "Витражное" (глухое).

2204 | Глава 25 Окна

Задание горбыльков с узором "Солнце"

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните узлы "Архитектура" и "Стили окон".

Выберите стиль, который требуется отредактировать.

Перейдите на вкладку "Графические свойства".

Выберите экранное представление, в которое нужно внести изменения,
и нажмите "Переопределение стиля".

При необходимости нажмите

Выберите вкладку "Горбыльки".

Нажмите "Добавить".

Введите имя блока горбыльков.

В разделе "Оконное стекло" выберите "Сверху".

ПРИМЕЧАНИЕ

Образец "Солнце" доступен только тогда, когда в

разделе "Оконное стекло" выбран параметр "Сверху".

Введите значение ширины всех горбыльков.

Введите значение глубины всех горбыльков.

Отредактируйте пересечения горбыльков.

то...

Если требуется...

в опции "Горбыльки" укажите "Уда-
лить соединения".

преобразовать пересечения гор-
быльков в углы,

под заголовком "Горбыльки" укажи-
те "Преобразовать в корпусной
элемент".

преобразовать все горбыльки в
единый корпусной элемент без со-
единений,

Создание горбыльков в стиле окон | 2205

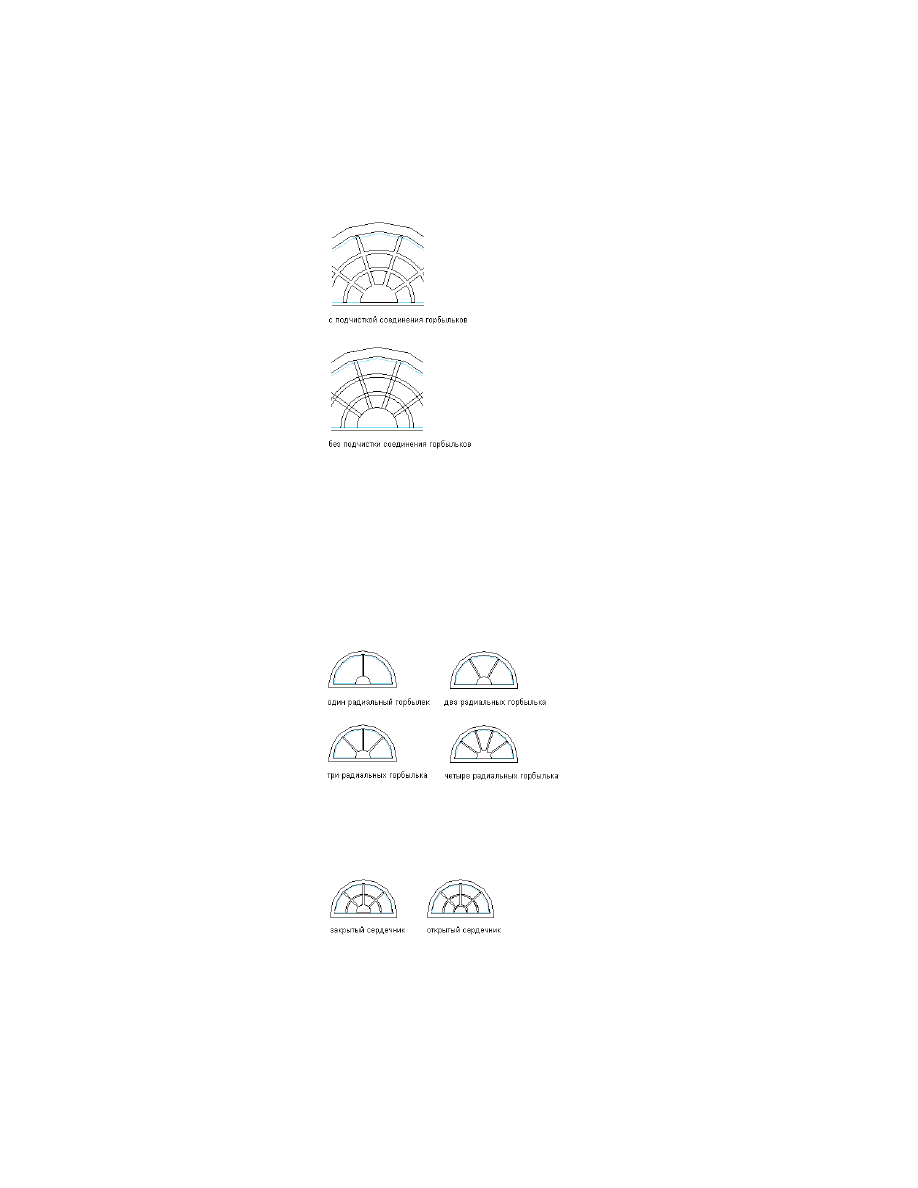

Назначение удаления соединений горбыльков "Солнце"

В разделе "Стекла" для параметра "Образец" укажите "Солнце".

Введите значение в поле "Стекла по высоте", чтобы задать количество
рядов стекол в вертикальном направлении.

Введите значение в поле "Стекла по ширине", чтобы задать количество
рядов стекол в радиальном направлении.

Введите значение для параметра "Перемычки", чтобы задать количество
радиальных перемычек горбыльков.

Указание количества перемычек для горбыльков "Солнце".

В разделе "Стиль центральной части" укажите "Закрытый", если
центральная панель отсутствует, или "Открытый", если она присутствует.

Задание открытого и закрытого центра для горбыльков с узором "Солнце"

2206 | Глава 25 Окна

Введите значение параметра "Радиус", чтобы определить радиус
центрального элемента.

Назначение радиуса центрального элемента горбыльков "Солнце"

Нажмите "ОК".

Добавьте дополнительные горбыльки.

то...

Если требуется добавить гор-
быльки к...

повторите описанную процедуру,
начиная с пункта 8.

другому переплету окна в стиле
окон,

нажмите "ОК" и повторите эту про-
цедуру с пункта 5.

другому экранному представлению,

выберите опцию "Применять авто-
матически для других экранных

всем экранным представлениям
выбранного стиля окон,

представлений и переопределений
объектов".

Три раза нажмите "ОК".

Об экранных

компонентах и материалах окон

на стр. 2172,

Определение графических свойств стиля

окон

на стр. 2175 и

Создание и редактирование определений материалов

на стр. 983,

соответственно.

Создание горбыльков в стиле окон | 2207

Добавление к стилю окон готических горбыльков

Эта процедура используется для добавления к стилю окон горбыльков образца
"Готический".

Образец "Готический" можно добавить только к верхней части переплета окна.
Готический узор можно применить к следующим формам окон: "Круг", "Полукруг",
"Готический", "Пятиугольник" или "Арка".

Узор "Готический" может использоваться для следующих типов окон: "Откидное",
"Нижнее подвесное", "С одной фрамугой", "Среднее подвесное с вертикальной осью",
"Среднее подвесное с горизонтальной осью", "Подъемное двустворчатое",
"Раздвижное", "Подъемное", "Распашное одностворчатое" и "Витражное" (глухое).

Задание горбыльков с готическим узором

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните узлы "Архитектура" и "Стили окон".

Выберите стиль, который требуется отредактировать.

Перейдите на вкладку "Графические свойства".

Выберите экранное представление, в которое нужно внести изменения,
и нажмите "Переопределение стиля".

При необходимости нажмите

Выберите вкладку "Горбыльки".

2208 | Глава 25 Окна

Нажмите "Добавить".

Введите имя блока горбыльков.

В разделе "Оконное стекло" выберите "Сверху".

ПРИМЕЧАНИЕ

Образец "Готический" доступен только тогда, когда в

разделе "Оконное стекло" выбран параметр "Сверху".

Введите значение ширины всех горбыльков.

Введите значение глубины всех горбыльков.

Отредактируйте пересечения горбыльков.

то...

Если требуется...

в опции "Горбыльки" укажите "Уда-
лить соединения".

преобразовать пересечения гор-
быльков в углы,

под заголовком "Горбыльки" укажи-
те "Преобразовать в корпусной
элемент".

преобразовать все горбыльки в
единый корпусной элемент без со-
единений,

Назначение удаления соединений готических горбыльков,

В разделе "Стекла" для параметра "Образец" укажите "Готический".

Введите значение в поле "Стекла по высоте", чтобы задать количество
рядов стекол в вертикальном направлении.

Создание горбыльков в стиле окон | 2209

Введите значение в поле "Стекла по ширине", чтобы задать количество
стекол в горизонтальном направлении.

Сосчитайте стекла в нижнем ряду.

Нажмите "ОК".

Добавьте дополнительные горбыльки.

то...

Если требуется добавить гор-
быльки к...

повторите описанную процедуру,
начиная с пункта 8.

другому переплету окна в стиле
окон,

нажмите "ОК" и повторите эту про-
цедуру с пункта 5.

другому экранному представлению,

выберите опцию "Применять авто-
матически для других экранных

всем экранным представлениям
выбранного стиля окон,

представлений и переопределений
объектов".

Три раза нажмите "ОК".

После добавления блока горбыльков к стилю окон можно назначить материал,
например дерево, и определить для горбыльков такие графические свойства, как
цвет и тип линий. Более подробную информацию см. в разделах

Об экранных

компонентах и материалах окон

на стр. 2172,

Определение графических свойств стиля

окон

на стр. 2175 и

Создание и редактирование определений материалов

на стр. 983.

Редактирование блока горбыльков окна в стиле окон

Эта процедура используется для редактирования параметров горбыльков,
предназначенных для стиля окон.

После добавления блока горбыльков можно изменить любой из его параметров,
редактируя графические свойства стиля окон для каждого такого экранного
представления, как "Модель" или "Фасад". Можно редактировать горбыльки для
каждого экранного представления по отдельности. Также можно редактировать
горбыльки из одного экранного представления и автоматически применить горбыльки
ко всем экранным представлениям данного стиля окон.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните узлы "Архитектура" и "Стили окон".

2210 | Глава 25 Окна

Выберите стиль, который требуется отредактировать.

Перейдите на вкладку "Графические свойства".

Выберите экранное представление, в котором необходимо показать

изменения, и нажмите

Выберите вкладку "Горбыльки".

Выберите блок горбыльков, который требуется отредактировать.

Нажмите "Редактировать".

Вносите изменения в любой из параметров.

Более подробную информацию о параметрах см. соответствующий тип
горбыльков окна в разделе

Создание горбыльков в стиле окон

на стр.

2184.

Укажите "Применять автоматически для других экранных
представлений и переопределений объектов", чтобы применить
изменения ко всем экранным представлениям выбранного стиля окон.

Удалите отметку этой опции, если требуется применить изменения
только к выбранному экранному представлению.

Завершив редактирование блока горбыльков окон в стиле окон, нажмите
трижды "ОК".

Об экранных

компонентах и материалах окон

на стр. 2172,

Определение графических свойств стиля

окон

на стр. 2175 и

Создание и редактирование определений материалов

на стр. 983,

соответственно.

Отключение отображения горбыльков в стиле окон

Эта процедура используется, чтобы отключить отображение горбыльков в стиле
окон. Можно отключить отображение горбыльков окна, не удаляя их из него.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните узлы "Архитектура" и "Стили окон".

Выберите стиль, который требуется отредактировать.

Перейдите на вкладку "Графические свойства".

Создание горбыльков в стиле окон | 2211

Выберите экранное представление, в котором хотите отключить

отображение горбыльков окна, и нажмите

Выберите вкладку "Горбыльки".

Выберите "Отключить блоки горбыльков".

Удалите отметку этой опции, если требуется применить изменения
только к выбранному экранному представлению.

Дважды нажмите "ОК".

Удаление блока горбыльков окна из стиля окон

Эта процедура используется для удаления горбыльков из стиля окон. При удалении
существующих блоков горбыльков из стиля окон информация о них исчезает.

Отключение горбыльков без их удаления описано в разделе

Отключение отображения

горбыльков в стиле окон

на стр. 2211.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните узлы "Архитектура" и "Стили окон".

Выберите стиль, который требуется отредактировать.
