AutoCAD Architecture 2011. Руководство пользователя (глава 25-28)

Изменение положения независимого окна

Эта процедура используется для переноса независимого окна путем изменения
значений координат его точки вставки. Окно также ориентировано по отношению
к МСК или к текущей ПСК. Например, если верхняя и нижняя поверхности окна
параллельны плоскости

, то его нормаль параллельна оси

. Изменить ориентацию

окна можно, привязав его нормаль к другой оси. Можно также повернуть окно в его
плоскости, изменяя угол поворота.

Сведения о мировой системе координат (МСК) и о пользовательской системе
координат (ПСК) см. в разделе "Использование координат и систем координат" в
справочной системе AutoCAD.

Нажмите дважды на окно, которое требуется переместить.

В палитре свойств разверните "Основные", затем "Расположение" и
нажмите "Дополнительная информация".

В диалоговом окне "Расположение" задайте положение окна.

то...

Если требуется...

введите в позиции "Точка вставки"
новые значения координат.

переместить окно,

расположите нормаль этого окна
параллельно оси

: под заголовком

разместить окно на плоскости

"Нормаль" введите

для Z и

для X

и Y.

расположите нормаль этого окна
параллельно оси

: под заголовком

разместить окно на плоскости

"Нормаль" введите

для Х и

для Y

и Z.

расположите нормаль этого окна
параллельно оси

: под заголовком

разместить окно на плоскости

"Нормаль" введите

для Y и

для X

и Z.

введите новое значение параметра
"Угол поворота".

изменить угол поворота окна,

Нажмите "ОК".

Изменение положения независимого окна | 2151

Изменение параметра "Секущая плоскость" для окна

С помощью этой процедуры можно указать, следует ли в текущем экранном
представлении использовать секущую плоскость объекта, содержащего данное окно,
закрепленное якорем. Следует учитывать, что графические свойства секущей
плоскости применяются только в таких экранных представлениях как "План", которые
используются для отображения чертежа в виде сверху (в плане).

Дважды щелкните на окне.

Перейдите на вкладку "Отображение".

В категории "Общие" убедитесь в том, что для параметра "Экранный
компонент" выбрано значение *НЕТ*.

Для параметра "Управление отображением" выберите значение "Этот
объект".

ПРИМЕЧАНИЕ

Для применения изменений ко всем окнам данного

чертежа выберите "Стандартный параметр чертежа". Если требуется
применить изменения ко всем окнам, для которых задан данный стиль,
выберите "Стиль окон:<имя стиля>". Для получения дополнительной
информации о стилях см. раздел

Стили окон

на стр. 2160.

Убедитесь в том, что с помощью параметра "Экранное представление"
выбрано требуемое экранное представление.

При необходимости разверните узел "Графические свойства объекта"

➤

"Секущая плоскость".

Для параметра "Использовать секущую плоскость объекта-владельца
в случае закрепления якорем" выберите "Да" или "Нет".

Задание отображения блоков горбыльков для окна

С помощью этой процедуры можно задать отображение горбыльков для отдельного
окна в виде модели или в виде фасада.

Дважды щелкните на окне.

Перейдите на вкладку "Отображение".

В категории "Общие" убедитесь в том, что для параметра "Экранный
компонент" выбрано значение *НЕТ*.

Для параметра "Управление отображением" выберите значение "Этот
объект".

2152 | Глава 25 Окна

ПРИМЕЧАНИЕ

Для применения изменений ко всем окнам данного

Стили окон

на стр. 2160.

Убедитесь в том, что с помощью параметра "Экранное представление"
выбрано требуемое экранное представление.

При необходимости разверните Графические свойства объекта

➤

Дополнительные и для компонента "Горбыльки" щелкните на значке

(в скобках указано количество горбыльков, в данный момент

прикрепленных к окну).

Если требуется отключить отображение блоков горбыльков для данного
окна, не удаляя их, выберите "Отключить пользовательские блоки
горбыльков".

Укажите, требуется ли добавить, отредактировать или удалить блок.

то...

Если требуется ...

выберите "Добавить".

добавить новый блок горбыльков

выберите блок для редактирования
и нажмите "Редактировать".

отредактировать существующий
блок горбыльков

выберите блок и нажмите "Удалить",
затем нажмите "OK".

удалить существующий блок гор-
быльков

В поле "Имя" введите имя нового блока или отредактируйте
существующее имя (в зависимости от выполняемой операции).

Значения остальных параметров электронной таблицы "Блок
горбыльков" зависят от типа окна и от типа оконного переплета.
Подробные инструкции о задании этих параметров для конкретного
типа переплета см. в разделе

Создание горбыльков в стиле окон

на стр.

2184 в подразделе, посвященном описанию работы с переплетом. После
задания требуемых значений параметров электронной таблицы нажмите
"OK".

Если изменения требуется применить только к текущему экранному
представлению, снимите флажок "Применять автоматически для других
экранных представлений". (Если этот флажок снят, отображается запрос
на выбор других экранных представлений, к которым требуется
применить изменения.)

Задание отображения блоков горбыльков для окна | 2153

Нажмите "ОК".

Задание отображения подоконников для окна

С помощью этой процедуры можно изменять размеры подоконников в экранном
представлении "План подоконников".

Дважды щелкните на окне.

Перейдите на вкладку "Отображение".

В категории "Общие" убедитесь в том, что для параметра "Экранный
компонент" выбрано значение *НЕТ*.

Для параметра "Управление отображением" выберите значение "Этот
объект".

ПРИМЕЧАНИЕ

Для применения изменений ко всем окнам данного

Стили окон

на стр. 2160.

Для параметра "Экранное представление" выберите "План
подоконников".

При необходимости раскройте "Графические свойства

объекта"

➤

"Дополнительные" и щелкните

(размеры подоконников).

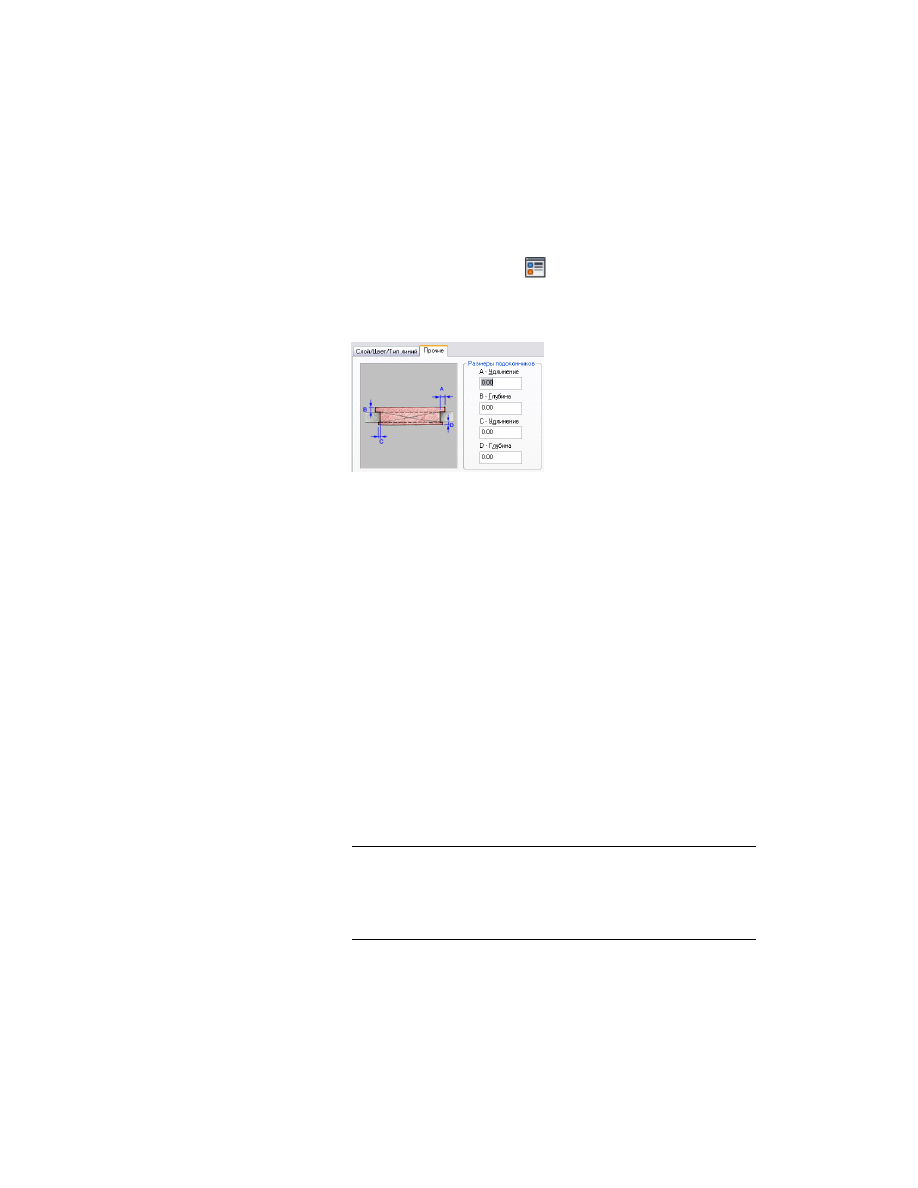

В электронной таблице "Размеры подоконников" введите значения
удлинения и ширины подоконника.

Компоненты А и В порога относятся к внешней стороне проема.
Компоненты C и D порога относятся к его внутренней стороне.

Нажмите "ОК".

В раскрывающемся списке "Экранный компонент" включите или
отключите видимость отдельных компонентов подоконников, щелкнув
на соответствующих значках с изображением лампочки.

Для доступа к параметрам размеров и видимости подоконников и их изменения
можно также воспользоваться контекстным меню окна в соответствии с приведенной
ниже инструкцией.

Выберите окно, которое требуется изменить, и щелкните правой
кнопкой мыши, затем выберите "Изменить экранное представление".

Перейдите на вкладку "Графические свойства".

2154 | Глава 25 Окна

Выберите экранное представление, в котором требуется отобразить
внесенные изменения, и выберите опцию "Переопределение объекта".

Текущее экранное представление будет выделено.

При необходимости нажмите

Перейдите на вкладку "Прочие".

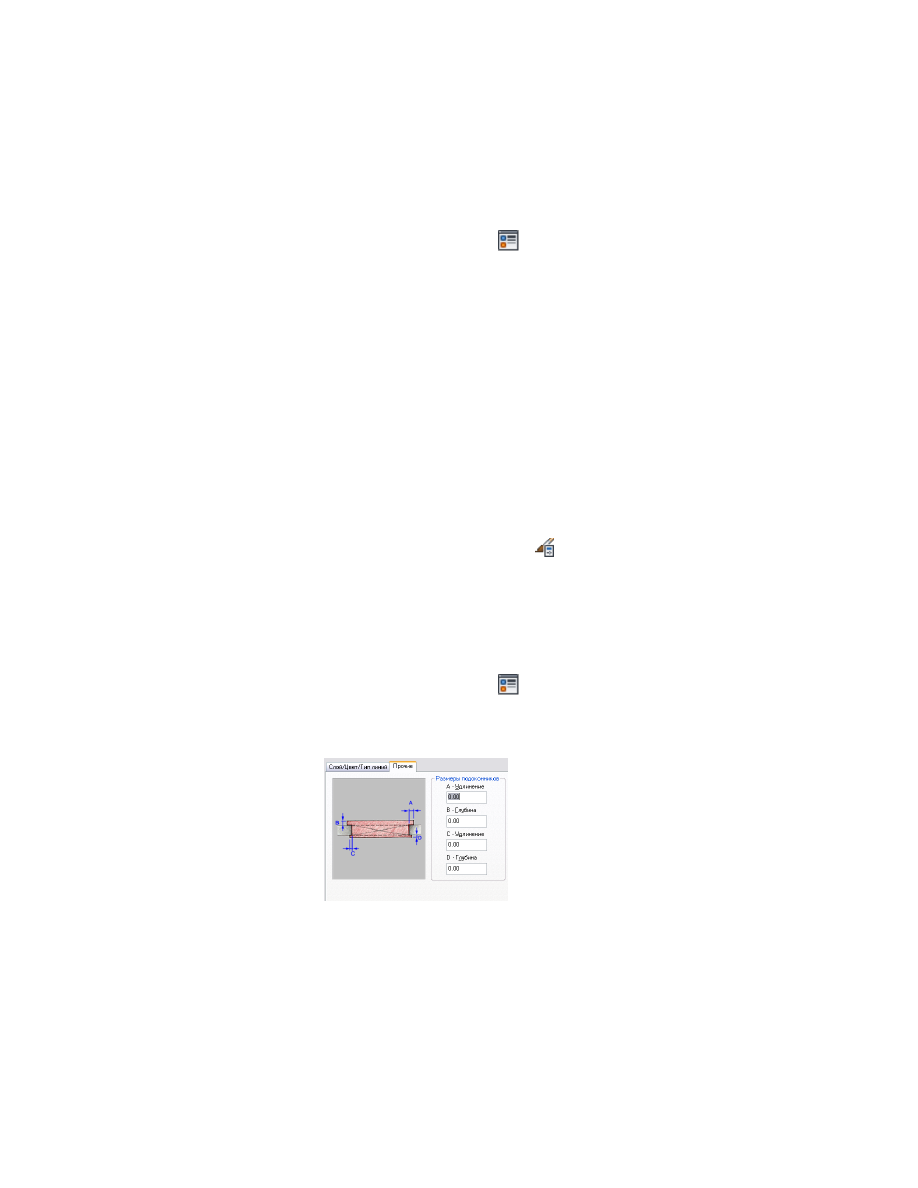

Размеры подоконников

Под заголовком "Размеры подоконников" введите размеры глубины и
удлинения подоконника.

На вкладке "Слой/Цвет/Тип линий" в разделе "Видимость" включите
или отключите видимость отдельных компонентов изображения,
щелкнув на соответствующих значках с изображением лампочки.

Дважды нажмите "ОК".

Изменение направления открывания окна в виде фасада

С помощью этой процедуры можно изменить текущее направление открывания
выбранного окна в экранном представлении "Фасад".

Дважды щелкните на окне.

Перейдите на вкладку "Отображение".

В категории "Общие" убедитесь в том, что для параметра "Экранный
компонент" выбрано значение *НЕТ*.

Для параметра "Управление отображением" выберите значение "Этот
объект".

ПРИМЕЧАНИЕ

Для применения изменений ко всем окнам данного

Стили окон

на стр. 2160.

Изменение направления открывания окна в виде фасада | 2155

Убедитесь в том, что с помощью параметра "Экранное представление"
выбрано требуемое экранное представление.

При необходимости раскройте "Графические свойства
объектов"

➤

"Дополнительные".

Для параметра "Изменить направление открывания" выберите значение
"Да" или "Нет".

Задание отображения оконной коробки

С помощью этой процедуры можно изменить параметры отображения оконной
коробки в экранном представлении "План с подробностями".

Дважды щелкните на окне.

Перейдите на вкладку "Отображение".

В категории "Общие" убедитесь в том, что для параметра "Экранный
компонент" выбрано значение *НЕТ*.

Для параметра "Управление отображением" выберите значение "Этот
объект".

ПРИМЕЧАНИЕ

Для применения изменений ко всем окнам данного

Стили окон

на стр. 2160.

Для параметра "Экранное представление" выберите "План с
подробностями".

При необходимости разверните "Графические свойства

объекта"

➤

"Дополнительные" и щелкните

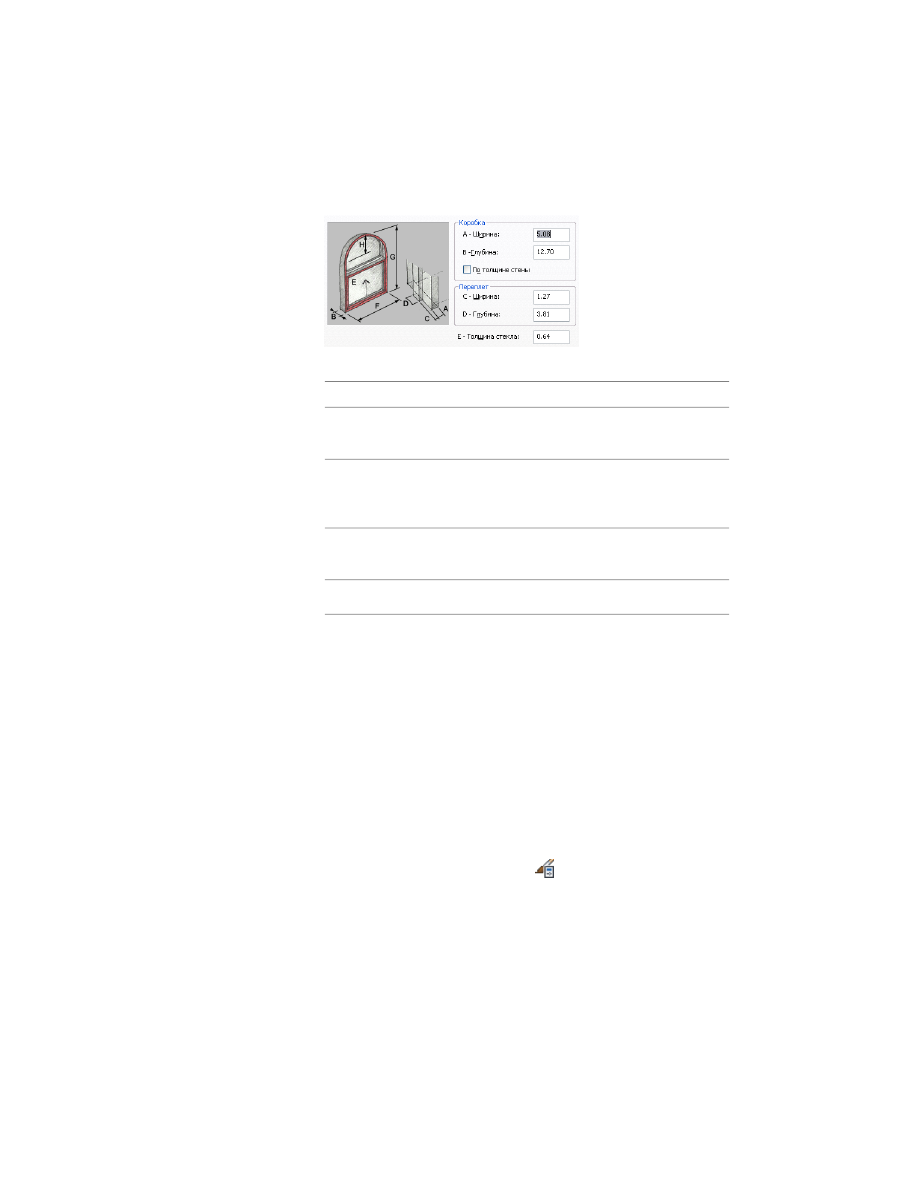

В электронной таблице "Изображение коробки" в разделе "Тип"
выберите "Стандартное" или "Смещенное".

В поле "A - выступ" введите требуемое значение длины выступа коробки.

Нажмите "ОК".

Для доступа к параметрам отображения коробки и их изменения можно также
воспользоваться контекстным меню окна в соответствии с приведенной ниже
инструкцией.

2156 | Глава 25 Окна

Перейдите на вкладку "Графические свойства".

Выберите экранное представление "План с подробностями", затем
выберите "Переопределение объекта".

Текущее экранное представление будет выделено.

При необходимости нажмите

Перейдите на вкладку "Изображение коробки".

Задайте требуемые значения параметров и два раза нажмите "OK".

Задание отображения компонентов окна - пользовательских
блоков

С помощью этой процедуры можно задать отображение пользовательских блоков -
компонентов отдельного окна в конкретном экранном представлении. Если для
нового компонента планируется работа с пользовательскими графическими
объектами, перед началом этой процедуры начертите компонент и сохраните его
как блок.

Дважды щелкните на окне.

Перейдите на вкладку "Отображение".

В категории "Общие" убедитесь в том, что для параметра "Экранный
компонент" выбрано значение *НЕТ*.

Для параметра "Управление отображением" выберите значение "Этот
объект".

ПРИМЕЧАНИЕ

Для применения изменений ко всем окнам данного

Стили окон

на стр. 2160.

Убедитесь в том, что с помощью параметра "Экранное представление"
выбрано требуемое экранное представление.

При необходимости разверните Графические свойства объекта

➤

Дополнительные и для параметра "Компоненты изображения"

щелкните на значке

(в скобках указано количество блоков, в данный

момент прикрепленных к окну).

Задание отображения компонентов окна - пользовательских блоков | 2157

Если требуется отключить отображение пользовательских блоков для
данного окна, не удаляя их, выберите "Отключить пользовательские
блоки".

Укажите, требуется ли добавить, отредактировать или удалить
компонент блока.

то...

Если требуется...

щелкните на элементе "Добавить",
затем "Выбрать блок", выберите
блок и нажмите "OK".

добавить новый блочный компо-
нент,

выберите компонент для редактиро-
вания и нажмите "Редактировать".

редактировать имеющийся блочный
компонент,

выберите блок, щелкните на элемен-
те "Удалить", затем нажмите "OK".

удалить существующий компонент
блока

Укажите, нужно ли вписать компонент блока по ширине, глубине и
высоте объекта или сохранить пропорцию

то...

Если требуется...

выберите "Ширина".

масштабировать блок по ширине
объекта,

выберите "Глубина".

масштабировать блок по глубине
объекта,

выберите "Высота".

масштабировать блок по высоте
объекта,

выберите "Сохранять пропорции
XY".

масштабировать с равным коэффи-
циентом весь блок таким образом,
чтобы одно из направлений масшта-
бировалось вместе с другим, кото-
рое должно соответствовать крите-
риям масштабирования,

удалите все отметки в разделе
"Вписать".

масштабировать блок до его исход-
ного размера,

2158 | Глава 25 Окна

Определите, нужно ли зеркально отражать блок в направлении X,Y или
Z.

то...

Если требуется создать зеркаль-
ное отражение блока...

выберите "Обратить по X".

в направлении

выберите "Обратить по Y".

в направлении

выберите "Обратить по Z".

в направлении

Укажите значения

для точки вставки.

Укажите смещение точки вставки блока в направлениях

Определите, предназначен ли компонент для оконной рамы или же в
качестве компонента остекления окна.

ПРИМЕЧАНИЕ

В некоторых экранных представлениях доступны

только компоненты коробки или только компоненты остекления.

то...

Если требуется добавить блок...

выберите "Коробка", затем "Внеш-
ний" или "Внутренний".

внутри или снаружи рамы,

нажмите "Компонент окна" и нажми-
те "Все" или же "Один". Выбирая
"Один", введите номер компонента.

ПРИМЕЧАНИЕ

При отметке па-

раметра "Вписать по глубине"
глубина масштабируется по
толщине стекла. При выборе
параметра "Ограничить глубину
толщиной панели" выполняется
масштабирование до толщины
оконной панели.

ко всем компонентам остекления
окон или к одному компоненту
остекления окна,

Дважды нажмите "ОК".

Задание отображения компонентов окна - пользовательских блоков | 2159

Прикрепление к окну гиперссылок, примечаний и файлов

Эта процедура используется, чтобы ввести примечания и присоединить к окну файлы
ссылок. Также можно редактировать примечания и отключать от окна файлы ссылок.

Дважды щелкните окно, которое требуется снабдить замечаниями или
связать с файлами.

Перейдите на вкладку "Расширенные данные" палитры свойств.

Чтобы добавить гиперссылку, щелкните на настройке гиперссылки и
укажите ссылку.

Чтобы добавить примечание, нажмите

рядом с позицией

"Примечания", введите текст и нажмите "OK".

Нажмите

рядом со "Справочными документами" и далее

присоедините, отделите или отредактируйте файл ссылки.

то...

Если требуется ...

нажмите кнопку

, выберите

файл и нажмите "Открыть".

присоединить файл ссылок,

введите текст под опцией "Описа-
ние".

отредактировать описание к файлу
ссылок,

для запуска приложения, позволяю-
щего редактировать файл, дважды
щелкните на его имени.

отредактировать файл ссылок,

выберите имя файла и нажмите

кнопку

отсоединить файл ссылок,

Нажмите "ОК".

Стили окон

Стиль окон - это группа свойств, назначенных окну, которые определяют внешний
вид и другие характеристики окна.

Стили окон используются для представления стандартных типов окон для особых
работ и чертежей или в соответствии со стандартами проектной организации. При
создании или редактировании стиля окон, использующие этот стиль окна обладают

2160 | Глава 25 Окна

параметрами и характеристиками стиля. Шаблоны, поставляемые вместе с AutoCAD
Architecture, содержат стили окон для большого количества стандартных окон.
Можно создавать свои собственные стили и типы окон для окон с пользовательскими
характеристиками.

У каждого создаваемого окна имеется стиль, связанный с ним. Стиль окон управляет
такими свойствами, как размеры, правила проектирования и стандартные
типоразмеры окон. Управление со стороны стиля означает, что в тот момент, когда
меняется стиль окон, окна текущего чертежа, использующие этот стиль, меняются
глобально.

Правила проектирования - это свойства стиля окон, которые определяют стандартную
или пользовательскую форму и тип окна. Формы окон, такие как "Арка", "Готический",
"Прямоугольник" и "Круг", представляют собой геометрические конфигурации окна.
Пользовательские формы, такие как "Навесное-одностворчатое-целое облегченное",
имеются для определенных типов окон, например для типа окна "Распашное
одностворчатое". Такие типы окон, как "Подвесное", "Проходное" или "Распашное",
описывают характеристики открывания окна: запирание, направление открывания
и навеску.

Создать стиль можно посредством стандартных свойств стиля или путем копирования
существующего стиля. Настройка характеристик стиля после его создания
производится путем редактирования его свойств.

Создание инструментов на основе стилей окон

Из любого стиля окон можно создать инструмент окна. Стиль можно перетащить
из Диспетчера стилей на палитру инструментов. После этого можно определить
стандартные параметры для любого окна, созданного с помощью этого инструмента.
Более подробную информацию см. в разделе

Использование инструментов окна для

создания окон

на стр. 2121.

Создания стиля окон

Эта процедура используется для создания стиля окон.

Можно создать новый стиль с использованием параметров стилей по умолчанию
или создать новый стиль путем копирования существующего стиля. После создания
нового стиля следует отредактировать свойства стиля для определения его
характеристик.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните узлы "Архитектура" и "Стили окон".

Создания стиля окон | 2161

Создайте стиль окон.

то...

Если требуется создать новый
стиль...

щелкните правой кнопкой "Стили
окон" и выберите "Создать".

со стандартными свойствами,

щелкните правой кнопкой на стиле,
который хотите скопировать, и вы-

на основе существующего стиля,

берите "Копировать". Щелкните
правой кнопкой, а затем выберите
"Вставить".

Введите имя нового стиля окон и нажмите

ENTER

Отредактируйте свойства стиля для своего нового стиля окон.

то...

Если требуется...

перейдите на вкладку "Общие" и
введите текст описания.

ввести описание к стилю,

см.

Определение размеров для сти-

ля окон

на стр. 2163.

изменить свойства размеров стиля,

см.

Определение правил проектиро-

вания для стиля окон

на стр. 2167.

изменить правила проектирования
для стиля,

см.

Определение стандартных раз-

меров для стиля окон

на стр. 2164.

изменить стандартные размеры
окон стиля,

см.

Назначение материалов для

стиля окон

на стр. 2173 и

Включение

материалов в стиле окон

на стр. 2177.

назначить материалы компонентам
стиля окон,

см.

Добавление классификаций к

стилю окон

на стр. 2175.

добавить классификации к стилю
окон,

см.

Определение графических

свойств стиля окон

на стр. 2175.

задать графические свойства данно-
го стиля,

см.

Изменение слоя, цвета и типа

линии компонентов окна

на стр. 2176.

изменить вид экранных компонен-
тов в стиле,

2162 | Глава 25 Окна

то...

Если требуется...

см.

Добавление компонентов к сти-

лю окон

на стр. 2178.

добавить к стилю пользовательские
блочные компоненты,

см.

Отключение компонентов в сти-

ле окон

на стр. 2180.

отключить компоненты в стиле,

см.

Удаление компонентов из стиля

окон

на стр. 2181.

удалить компоненты из стиля,

см.

Задание для стиля окон процен-

та открытия

на стр. 2181.

переопределить процент открытия,
заданный в стиле,

см.

Задание отображения подокон-

ников в стиле окон

на стр. 2182.

заменить подоконник в стиле,

см.

Создание горбыльков в стиле

окон

на стр. 2184.

добавить к стилю горбыльки,

см.

Присоединение к стилю окон

примечаний и файлов

на стр. 2184.

добавить примечания, файлы или
документы к стилю,

Если хотите назначить стиль инструменту окна, перетащите стиль из
Диспетчера стилей в палитру инструментов.

В дальнейшем можно переименовать инструмент и указать для него
другие свойства, как описано в

Создание инструмента окна

на стр. 2128.

Нажмите "ОК".

Определение размеров для стиля окон

Эта процедура используется для изменения стандартных размеров стиля окон.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните узлы "Архитектура" и "Стили окон".

Выберите стиль, который хотите отредактировать.

Определение размеров для стиля окон | 2163

Перейдите на вкладку "Размеры".

Измените значения размеров.

то...

Если требуется...

в позиции "Рама" введите значения
полей "Ширина" и "Глубина".

изменить ширину и глубину рамы,

в позиции "Рама" выберите опцию
"Автоопределение по ширине сте-
ны".

задать ширину рамы в соответствии
с толщиной стены,

в позиции "Переплет" введите зна-
чения полей "Ширина" и "Глубина".

изменить размеры переплета,

введите значение "Толщины стекла".

изменить толщину окна,

Нажмите "ОК".

Определение стандартных размеров для стиля окон

Эта процедура используется для создания окон стандартных размеров в рамках стиля
окон.

Наличие стандартных размеров обеспечивает совместимость конструкций, позволяя
проектировщикам выбирать размеры из предопределенного списка, специфического
для стиля окон. При добавлении или редактировании отдельных окон можно вводить
и пользовательские размеры.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните узлы "Архитектура" и "Стили окон".

Выберите стиль окон, который хотите отредактировать.

2164 | Глава 25 Окна

Перейдите на вкладку "Стандартные размеры" и добавьте, измените
или удалите значения размеров окон.

то...

Если требуется...

нажмите кнопку "Добавить"

Под заголовком "Стандартные раз-

создать стандартные размеры,

меры" введите значения полей
"Описание", "Ширина" и "Высота";
если это свойственно стилю, запол-
ните поля "Возвышение" и "Нижний
оконный переплет".

выберите размер и нажмите кнопку

"Редактировать"

. Введите тре-

бующиеся новые значения.

изменить размер,

выберите размер и нажмите кнопку

"Удалить"

удалить размер,

Описание может использоваться для обозначения окон стандартных
размеров с перечнях окон. Например, можно в качестве "Описания"
привести типоразмер производителя или код модели.

Параметр "Возвышение" задается для профилей окон "Арка",
"Готический" и "Пятиугольник". "Нижний оконный переплет" имеется
у окон "Подъемное со створками разной ширины" и "Подъемное с двумя
створками разной ширины". Более подробную информацию о типах и
профилях окон см. в разделе

Определение правил проектирования для

стиля окон

на стр. 2167.

Нажмите "ОК".

Создание пользовательского профиля окон

Эта процедура используется для определения профиля пользовательской формы
окон. Можно создавать окна собственной формы и использовать их в стилях окон.

Профиль образуется из двух концентрических замкнутых полилиний. Внешняя
полилиния, или очертание, становится формой, а внутренняя полилиния создает
полость для внутренней формы рамы окна. Можно создать несколько полостей,
добавив большее количество внутренних полилиний. Внутренняя полилиния должна

Создание пользовательского профиля окон | 2165

находиться полностью внутри той полилинии, которая определяет внешнюю форму
рамы окна. Полилинии пропорциональны по размеру и форме друг другу, а также
окнам, создаваемым на основании стиля окон.

Построение таких полилиний может выполняться в любом месте чертежа и в любом
масштабе по отношению к окончательному размеру оконной рамы. Одним из методов
соотнесения размеров полилиний с окном является прочерчивание их с привязкой
к имеющемуся окну и последующее смещение завершенных полилиний в сторону.

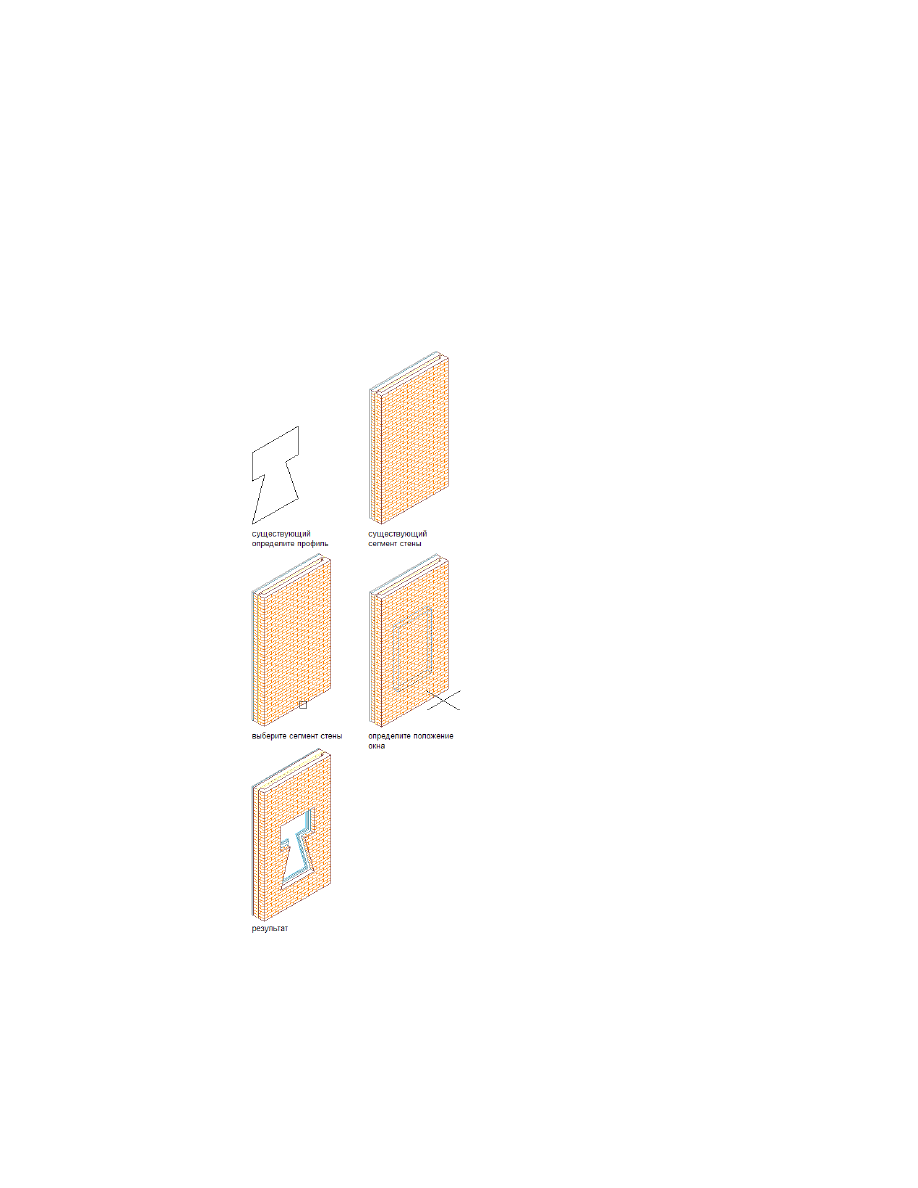

Добавление к стене окна, основанного на профиле

2166 | Глава 25 Окна

Нарисуйте концентрические, замкнутые полилинии, определяющие
наружную и внутреннюю линии оконной рамы.

Выберите внешнюю полилинию, нажмите правую кнопку и выберите
"преобразовать в", "Определение профиля".

Введите

(добавить очертание).

Выберите внутреннюю полилинию.

Обозначьте точку вставки профиля.

Точка вставки обычно находится в левом нижнем углу.

Введите имя для данного профиля и нажмите "OK".

Добавление профиля к стилю окон описано в разделе

Определение правил

проектирования для стиля окон

на стр. 2167.

Определение правил проектирования для стиля окон

Эта процедура используется для задания формы и типа окна для стиля окон.

Формы окон - это именованные геометрические описания окон. Можно выбирать
стандартные и пользовательские формы окон или же создавать свои собственные
на основании профилей. Более подробную информацию см. в разделе

Создание

пользовательского профиля окон

на стр. 2165.

Тип окна описывает метод открывания окна. Например, можно использовать
предопределенные формы "Прямоугольник" или "Полукруг" для типов окон
"Распашное двустворчатое" или "Откидное одностворчатое". Или можно использовать
пользовательский профиль "Навесное-одностворчатое-целое облегченное" для окна
"Распашное одностворчатое с горбыльками".

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните узлы "Архитектура" и "Стили окон".

Выберите стиль окон, который хотите отредактировать.

Перейдите на вкладку "Правила проектирования".

Выберите профиль окна.

то...

Если требуется...

в позиции "Форма" нажмите "Стан-
дартный" и выберите нужную фор-
му.

использовать предопределенную,
стандартную форму окна,

Определение правил проектирования для стиля окон | 2167

то...

Если требуется...

в позиции "Форма" нажмите "Исполь-
зовать профиль" и выберите про-
филь.

использовать пользовательскую
форму окна,

Выберите тип окна.

Нажмите "ОК".

Замена формы окна в стиле окон

Эта процедура используется для замены в стиле окон стандартной формы на
настраиваемую форму, созданную из профиля.

Выберите окно, использующего стиль, который требуется изменить.

Щелкните на вкладке "Окно"

➤

панели "Профиль"

➤

"Добавить

профиль"

Задайте профиль для создания произвольной формы.

то...

Если требуется...

в поле "Определение профиля" вы-
берите профиль и нажмите "ОК".

использовать предопределенную,
стандартную форму окна,

Информацию о создании профиля
см. в разделе

Создание пользова-

тельского профиля окон

на стр. 2165.

в поле "Определение профиля" вы-
берите профиль, выберите "Продол-

использовать стандартную форму
окна, но отредактировав ее,

жить редактирование" и нажмите
"ОК". Информацию об изменении
формы см. в разделе

Редактирова-

ние геометрии стиля окон

на стр.

2169.

выберите для параметра "Определе-
ние профиля" значение "Простей-

создать пользовательскую форму,

ший шаблон", введите имя нового
профиля и нажмите "ОК". Информа-
цию об изменении стандартной
формы см. в

Редактирование геомет-

рии стиля окон

на стр. 2169.

2168 | Глава 25 Окна

Редактирование геометрии стиля окон

Эта процедура используется для редактирования геометрии профиля, примененного
для определения стиля окон. Также можно добавить профиль к стилю окон, в котором
в настоящий момент не используется профиль, для определения его формы.

Добавьте окно, имеющее стиль, который требуется изменить.

Добавление или редактирование профиля.

то...

Если требуется ...

выберите окно, щелкните на вклад-

ке "Окно"

➤

панели "Про-

добавить к стилю существующий
профиль,

филь"

➤

"Добавить профиль"

Выберите имя профиля и нажмите
"ОК".

выберите окно, щелкните на вклад-

ке "Окно"

➤

панели "Про-

создать профиль и добавить его к
стилю,

филь"

➤

"Добавить профиль"

Отметьте для параметра "Определе-
ние профиля" опцию "Начать с ну-
ля", введите имя нового профиля и
нажмите "ОК". Будет создан прямо-
угольный профиль, который можно
редактировать и определять в нем
необходимую геометрию.

выберите окно, щелкните на вклад-

ке "Окно"

➤

панели "Про-

отредактировать для стиля суще-
ствующий профиль,

филь"

➤

"Редактировать по месту"

Если выводится подсказка о том, что профиль не отрисован до нужного
размера, нажмите "Да".

На чертеже выбирается и штрихуется область окна, определяемая
профилем.

ПРИМЕЧАНИЕ

После выполнения задачи редактирования может

потребоваться снова выбрать профиль для выполнения другой задачи
редактирования.

Редактирование геометрии стиля окон | 2169

Отредактируйте профиль.

то...

Если требуется...

выберите профиль и настройте его
форму с помощью ручек кромок или
вершин.
Имеется три режима редактирова-
ния с помощью ручек: "Смещение",

изменить форму периметра профи-
ля или его очертаний,

"Добавить вершину" и "Преобразо-
вать в дугу". Стандартным режимом
является "Смещение", выбранная
кромка при этом смещается в на-
правлении, перпендикулярном са-
мой кромке в средней точке. В зави-
симости от формы профиля и изме-
няемой кромки производится
удлинение или обрезка соседних
линий и, при необходимости, добав-
ление новых линий.
Добавление вершины к выбранной
кромке и создание новой кромки
производится в режиме редактиро-
вания "Добавить вершину". Если
выбранная кромка является дугой,
то новая кромка также будет пред-
ставлять собой дугу.
В режиме "Преобразовать в дугу"
производится преобразование вы-
бранной кромки в дугу с вытягива-
нием средней точки. Ручка кромки
для дуги имеет режим "Растянуть",
благодаря чему после преобразова-
ния кромки в дугу можно вытянуть
ее среднюю точку.

выберите ручку кромки и для пере-
ключения в режим редактирования

добавить вершину к профилю,

"Добавить вершину" нажмите

CTRL

Переместите кромку в нужное ме-
стоположение и щелкните на ней,
или введите значение и нажмите

ENTER

2170 | Глава 25 Окна

то...

Если требуется...

выберите ручку удаляемой верши-
ны и для переключения в режим

удалить вершину из профиля,

редактирования "Удалить" нажмите

CTRL

. Сместите курсор с выбранной

вершины и нажмите левую кнопку
мыши.

выберите профиль, щелкните на
вкладке "Редактирование по ме-

заменить существующее очертание
профиля новой геометрией,

сту"

➤

панели "Профиль"

➤

"Заме-

нить очертание"

. Выберите

очертание, которое нужно заме-
нить, и определите новую геометри-
ческую форму. Нажмите

ENTER

, что-

бы сохранить геометрическую
форму, или введите

(нет) для сти-

рания формы.

Сохранение или отмена изменений.

то…

Если требуется...

выберите профиль и щелкните на
вкладке "Редактирование по ме-

восстановить исходную форму
профиля,

сту"

➤

панели "Правка"

➤

"Отмена"

выберите профиль и щелкните на
вкладке "Редактирование по ме-

сохранить изменения для текущего
профиля,

сту"

➤

панели "Правка"

➤

"Готово"

. Стиль окон использует отредак-

тированный профиль для определе-
ния геометрии окна. Все остальные
объекты или стили, использующие
данный профиль, также обновляют-
ся с применением отредактирован-
ной геометрии.

выберите профиль и нажмите
кнопку вкладки "Редактирование по

сохранить изменения в новом
определении профиля,

Редактирование геометрии стиля окон | 2171

то…

Если требуется...

месту"

➤

панели "Правка"

➤

"Сохра-

нить как"

. Введите имя для но-

вого определения профиля и нажми-
те "ОК". Окно использует отредакти-
рованный профиль для определе-
ния своей геометрии. Любые окна
этого стиля обновляются с учетом
новой геометрии. Другие стили или
объекты с исходным профилем не
изменяются.

Об экранных компонентах и материалах окон

Объект "окно" состоит из множества компонентов, экранные свойства которых могут
определяться материалами, назначенными каждому компоненту.

При назначении материалов окну каждому экранному компоненту окна присваивается
один материал. Например, назначается деревянный материал для рамы и стеклянный
материал для остекления окна.

Если требуется вместо использования графических свойств материалов применять
графические свойства объекта окна или стиля окон, можно отключить назначения
материалов в графических свойствах окна или стиля окон.

Определения материала включают в себя экранные компоненты, соответствующие
типам компонентов объектов. Например, компонент материала "Линия" используется
для всех линий на виде "План". Компонент материала "Штрихование поверхности"
используется для штриховки всех поверхностей объекта на видах типа "3D модель"
и "Фасад".

Полный список компонентов материалов и их описания приведены в разделе

Компоненты материалов и графические свойства

на стр. 961.

В следующей таблице перечислены все компоненты окон, которые могут отображаться
с использованием предназначенных для них материалов, и обозначен компонент
материала для каждого компонента окна.

Компонент материала

Компонент окна

"План", "План с подробностями", "Отражен-
ный вид"

2172 | Глава 25 Окна

Компонент материала

Компонент окна

Линия

Рама

Линия

Переплет

Линия

Стекло

План без подробностей

Линия

Окно

Модель

3D тело

Рама

3D тело

Переплет

3D тело

Стекло

Фасад

Линия 2D разреза/фасада

Рама

Линия 2D разреза/фасада

Переплет

Линия 2D разреза/фасада

Стекло

Назначение материалов для стиля окон

Эта процедура используется для назначения материалов отдельным компонентам
стиля окон. При назначении материалов для компонентов окон компоненты
используют графические свойства материала. Более подробную информацию см. в
разделе

Об экранных компонентах и материалах окон

на стр. 2172.

Используемые материалы можно задавать для представления следующих компонентов
стиля окон:

■

рама,

■

переплет,

■

стекло,

Назначение материалов для стиля окон | 2173

■

горбыльки.

ПРИМЕЧАНИЕ

Если назначение материала не определяет графические свойства

компонента окна, можно изменить эти свойства стиля окна таким образом, как
описано в разделе

Определение графических свойств стиля окон

на стр. 2175.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните узлы "Архитектура" и "Стили окон".

Выберите стиль, который требуется отредактировать.

Перейдите на вкладку "Графические свойства".

Выберите экранное представление, в котором должны произойти
изменения, и укажите "Переопределение стиля".

При необходимости нажмите

Перейдите на вкладку "Слой/Цвет/Тип линий".

Выберите "По материалу" для любого компонента, которому необходимо
назначить материал, и нажмите "OK".

Если установка "По материалу" недоступна, отображение данного
компонента не может определяться материалом.

Перейдите на вкладку "Материалы".

Нажмите компонент, который необходимо изменить, и выберите другое
определение материала.

Можно выбрать определение любого материала в текущем чертеже или

же нажать

и создать новое определение материала и назначить его

какому-либо компоненту.

ПРЕДУПРЕЖДЕНИЕ

Редактировать определения материалов в данном

диалоговом окне разрешается, но следует помнить, что любые
изменения, вносимые при этом в определение материала,
распространяются на все объекты, которым назначен данный
материал.

Нажмите "ОК".

2174 | Глава 25 Окна

Добавление классификаций к стилю окон

Эта процедура используется для задания классификаций для любого определения
классификации, применяемой к стилю окон.

Более подробную информацию о создании и применении определений классификаций
см. в разделе

Определения классификации

на стр. 4169.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните узлы "Архитектура" и "Стили окон".

Выберите стиль, в который требуется внести изменения.

Перейдите на вкладку "Классификации".

Классификация для всех определений классификаций по умолчанию
имеет значение "Не задана". Отсутствие определений классификаций
в списке означает то, что к стилям окон не применимо ни одно из них.

Для каждого определения классификации выберите ту классификацию,
которую необходимо применить к текущему стилю окон.

Нажмите "ОК".

Определение графических свойств стиля окон

В большинстве случаев желательно, чтобы окна, принадлежащие к одному и тому
же стилю, отображались на чертеже одинаково. Чтобы достичь этого, в каждом стиле
окон задаются графические свойства окон:

■

слой, цвет и тип линии компонентов окна,

■

штриховка, используемая с каждым компонентом,

■

высота секущей плоскости и отображение компонентов, относящихся к плоскости
сечения,

■

другие специфические для окон данные отображения, например, возвышение
окна.

Добавление классификаций к стилю окон | 2175

Изменение слоя, цвета и типа линии компонентов окна

Эта процедура используется для изменения следующих графических свойств стиля
окон:

■

Видимость (включение или выключение экранного компонента)

■

По материалу (назначенный экранному компоненту материал определяет его
свойства слоя)

■

Слой

■

Цвет

■

Тип линии

■

Вес линии

■

ЛМасштаб

ПРИМЕЧАНИЕ

Если свойства компонентов в стиле окон определяются при

назначении материала, можно изменить свойства экранного компонента, убрав
отметку в поле "По материалу" или переопределив назначение материала другим
материалом. Более подробную информацию см. в разделе

Назначение материалов

для стиля окон

на стр. 2173.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните узлы "Архитектура" и "Стили окон".

Выберите стиль, который требуется отредактировать.

Перейдите на вкладку "Графические свойства".

Выберите экранное представление, в котором должны произойти
изменения, и укажите "Переопределение стиля".

При необходимости нажмите

Перейдите на вкладку "Слой/Цвет/Тип линий".

Выберите компонент, предназначенный для изменения, и выберите
другую настройку свойств.

Нажмите "ОК".

2176 | Глава 25 Окна

Включение материалов в стиле окон

Эта процедура используется для "включения" назначений материалов для отдельных
экранных представлений в стиле окон.

Более подробную информацию о создании и назначении материалов см. в разделе

Об экранных компонентах и материалах окон

на стр. 2172.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните узлы "Архитектура" и "Стили окон".

Выберите стиль, который требуется отредактировать.

Перейдите на вкладку "Графические свойства".

Выберите экранное представление, в котором должны произойти
изменения, и укажите "Переопределение стиля".

При необходимости нажмите

Перейдите на вкладку "Слой/Цвет/Тип линий".

Укажите "По материалу" для каждого компонента, отображение
которого должно определяться материалом. Позиция для отметки "По
материалу" не доступна для тех компонентов, для которых материал не
может быть назначен.

При выборе "По материалу" для экранного компонента все другие
параметры диалога становятся нерабочими. Графические свойства
теперь определяются определением материала, теперь нельзя задавать
их непосредственно в графических свойствах стиля окон.

Нажмите "ОК".

Использование пользовательских блоков для создания
компонентов окон

Пользовательские блоки могут быть добавлены для таких компонентов, как оконная
фурнитура, экранные компоненты или использованы для замены стандартных
экранных компонентов. Например, можно заменить простую оконную раму на
пользовательскую раму окна, содержащую жалюзи, в которых требуется показать
пользовательский компонент. У вас может быть разный пользовательский блок для
каждого экранного представления.

При добавлении пользовательского блока можно установить некоторые правила
для размещения и масштабирования нового компонента. Каждый пользовательский

Определение графических свойств стиля окон | 2177

блок также возникает в списке компонентов графических свойств таким образом,
чтобы можно было контролировать его слой, цвет, и тип линий. Более подробную
информацию о добавлении пользовательских блоков см. в разделе

Добавление

компонентов к стилю окон

на стр. 2178.

При создании пользовательского блока на основе формообразующих элементов
можно использовать назначения материалов формообразующих элементов для
определения графических свойств пользовательского блока.

Убедитесь в том, что для свойств объектов, используемых при создании
пользовательских блоков, установлен параметр "ПоБлоку". В противном случае, не
возможно управлять этими объектами через графические свойства. Более подробную
информацию о параметре "ПоБлоку" см. в разделе "Работа со слоями" в справочной
системе AutoCAD.

Добавление компонентов к стилю окон

Эта процедура используется для добавления или редактирования компонентов
пользовательских блоков в экранном представлении стилей окон.

Создайте блок для компонента, который предстоит добавить к стилю
окон.

Создавайте блок в той же плоскости, в которой находится окно, которое
будет использовано для представления стиля. Более подробную
информацию о пользовательских блоках см. в разделе

Использование

пользовательских блоков для создания компонентов окон

на стр. 2177.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните узлы "Архитектура" и "Стили окон".

Выберите стиль, который требуется отредактировать.

Перейдите на вкладку "Графические свойства".

Выберите экранное представление, в котором должны произойти
изменения, и укажите "Переопределение стиля".

При необходимости нажмите

Перейдите на вкладку "Прочие".

Выберите добавление или редактирование компонента блока.

то...

Если требуется...

нажмите "Добавить", а потом нажми-
те "Выбрать блок".

добавить новый блочный компо-
нент,

2178 | Глава 25 Окна

то...

Если требуется...

выберите компонент для редактиро-
вания и нажмите "Редактировать".

редактировать имеющийся блочный
компонент,

Выберите блок, который нужно использовать, и нажмите "ОК".

Укажите, нужно ли вписать компонент блока по ширине, глубине и
высоте объекта или сохранить пропорцию

то...

Если требуется...

выберите "Ширина".

масштабировать блок по ширине
объекта,

выберите "Глубина".

масштабировать блок по глубине
объекта,

выберите "Высота".

масштабировать блок по высоте
объекта,

выберите "Сохранять пропорции
XY".

удалите все отметки в разделе
"Вписать".

масштабировать блок до его исход-
ного размера,

Определите, нужно ли зеркально отражать блок в направлении X,Y или
Z.

то...

Если требуется создать зеркаль-
ное отражение блока...

выберите "Обратить по X".

в направлении

выберите "Обратить по Y".

в направлении

выберите "Обратить по Z".

в направлении

Укажите значения

для точки вставки.

Укажите смещение точки вставки блока в направлениях

Определение графических свойств стиля окон | 2179

Определите, предназначен ли компонент для оконной рамы или же в
качестве компонента остекления окна.

то...

Если требуется добавить блок...

нажмите "Компонент рамы" и нажми-
те или "Снаружи", или "Внутри".

внутри или снаружи рамы,

нажмите "Компонент окна" и нажми-
те "Все" или же "Один". Выбирая
"Один", введите номер компонента.

ПРИМЕЧАНИЕ

При отметке па-

ко всем компонентам остекления
окон или к одному компоненту
остекления окна,

Компоненты "Рама" и "Остекление" в некоторых экранных
представлениях недоступны.

Три раза нажмите "ОК".

Отключение компонентов в стиле окон

Эта процедура используется для отключения пользовательских блоков в стиле окон.

Можно отключить отображение блоков компонентов, не удаляя их из стиля.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните узлы "Архитектура" и "Стили окон".

Выберите стиль, который требуется отредактировать.

Перейдите на вкладку "Графические свойства".

Выберите экранное представление, в котором требуется отключить
отображение компонента окон, и задайте "Переопределение стиля".

При необходимости нажмите

Перейдите на вкладку "Прочие".

2180 | Глава 25 Окна

Выберите "Отключить пользовательские блоки".

Нажмите "ОК".

Удаление компонентов из стиля окон

Эта процедура используется для удаления компонентов из стиля окон.

Удаление блоков компонентов из стиля окон удаляет их из стиля.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните узлы "Архитектура" и "Стили окон".

Выберите стиль, который требуется отредактировать.

Перейдите на вкладку "Графические свойства".

Выберите экранное представление, из которого требуется удалить
компонент окон, и задайте "Переопределение стиля".

При необходимости нажмите

Перейдите на вкладку "Прочие".

Выберите компонент для удаления и нажмите "Удалить".

Нажмите "ОК".

Задание для стиля окон процента открытия

Эта процедура используется для переопределения процента открытия в экранном
представлении стиля окон. Например, можно указать, чтобы окно отображалось
закрытым в представлениях модели и фасада, но открытым в представлениях на
планах.

ПРИМЕЧАНИЕ

Этот параметр переопределяет другие установки процента открытия

окна. Если процент открытия задается в этом месте, то процент открытия, введенный
в палитре свойств при добавлении или редактировании окон, игнорируется.

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните узлы "Архитектура" и "Стили окон".

Выберите стиль, который требуется отредактировать.

Перейдите на вкладку "Графические свойства".

Определение графических свойств стиля окон | 2181

Выберите экранное представление, в котором требуется переопределить
процент открытия, и укажите "Переопределение стиля".

При необходимости нажмите

Перейдите на вкладку "Прочие".

Выберите "Переопределение процента открытия".

Введите значение процента открытия.

Нажмите "ОК".

Задание отображения подоконников в стиле окон

Эта процедура используется для изменения размеров подоконников с экранном
представлении "План подоконников".

Необходимо использовать экранное представление для окна с подоконником. Можно
включить экранное представление "План подоконников" в дополнение к экранному
представлению "План".

Щелкните на вкладке "Управление"

➤

панель "Стиль и

отображение"

➤

"Диспетчер стилей

Разверните узлы "Архитектура" и "Стили окон".

Выберите стиль, который требуется отредактировать.

Перейдите на вкладку "Графические свойства".

Выберите "План порога для экранных представлений", а затем
"Переопределение стиля".

При необходимости нажмите

Перейдите на вкладку "Прочие".

Размеры подоконника

2182 | Глава 25 Окна

AutoCAD Architecture 2011. Руководство пользователя (глава 25-28) - часть 2
