88

– износы отверстий под шейки распределительных валов более максималь-

но допустимого значения;

–  износы  отверстий  под  гидротолкатели  и  гидронатяжитель  свыше  макси-

мально допустимого значения.

Для  замера  диаметра  опор  распределительных  валов  в  головке  цилиндров

крышки опор, с целью их центрирования, закрепить с помощью оправки, в каче-
стве которой допускается использовать новые гидротолкатели.

При  неплоскостности  поверхности  сопряжения  головки  цилиндров  с  бло-

ком цилиндров (измеряется на контрольной плите с помощью щупа) более допу-
стимой величины обработать поверхность до устранения дефекта, но до размера
высоты головки не менее 142,7 мм (рис.59).

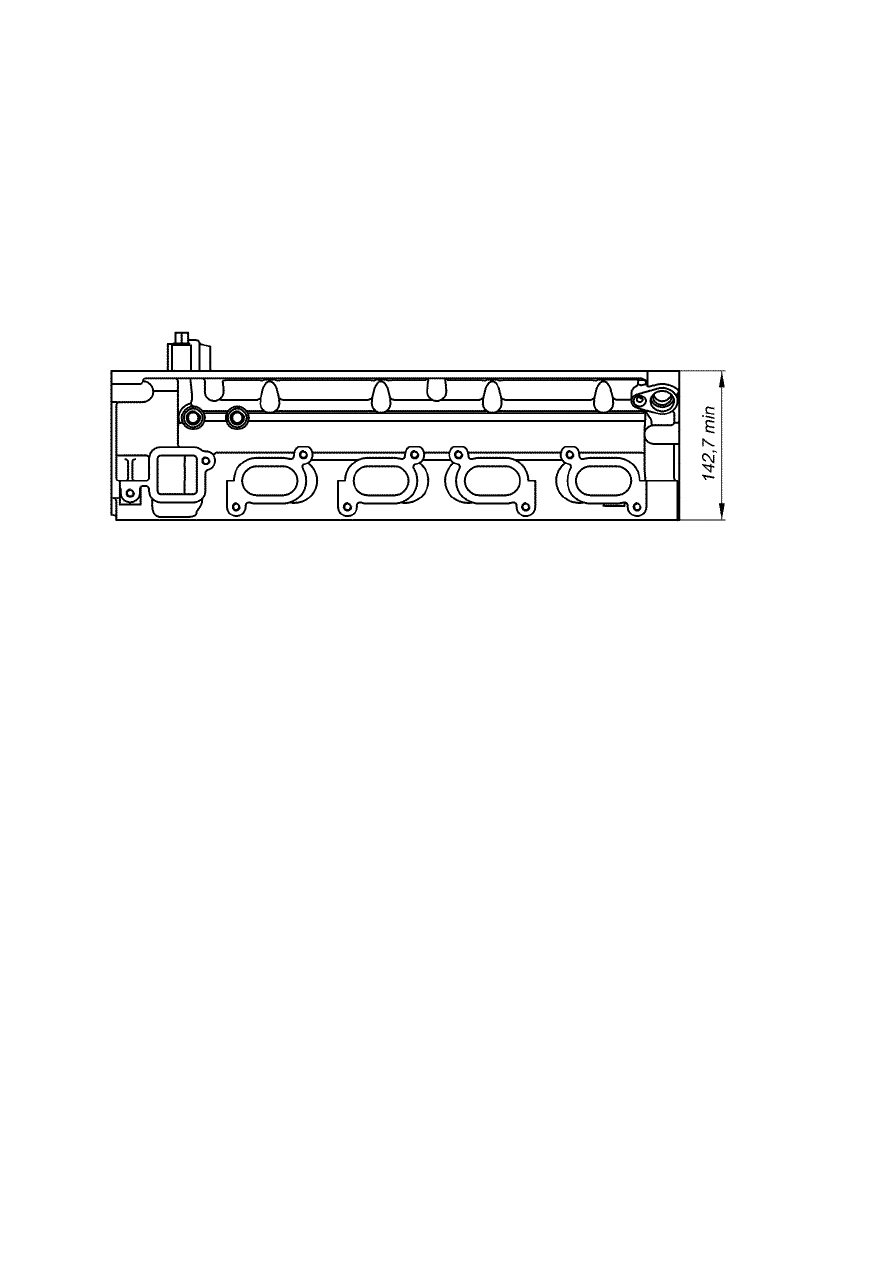

Рис.59. Минимальная высота головки цилиндров

Для  проверки  герметичности  клапанов  необходимо  залить  керосин  пооче-

редно во впускные и выпускные каналы головки цилиндров. Протекание керосина
из-под тарелок клапанов свидетельствует об их негерметичности. «Рассухарить»
клапаны с помощью специального приспособления (рис.60) и уложить в порядке,
соответствующем расположению клапанов в головке, для последующей установ-
ки на прежние места.

Удалить  нагар  со  снятых  клапанов,  который  мешает  полному  наполнению

цилиндров горючей смесью.





89

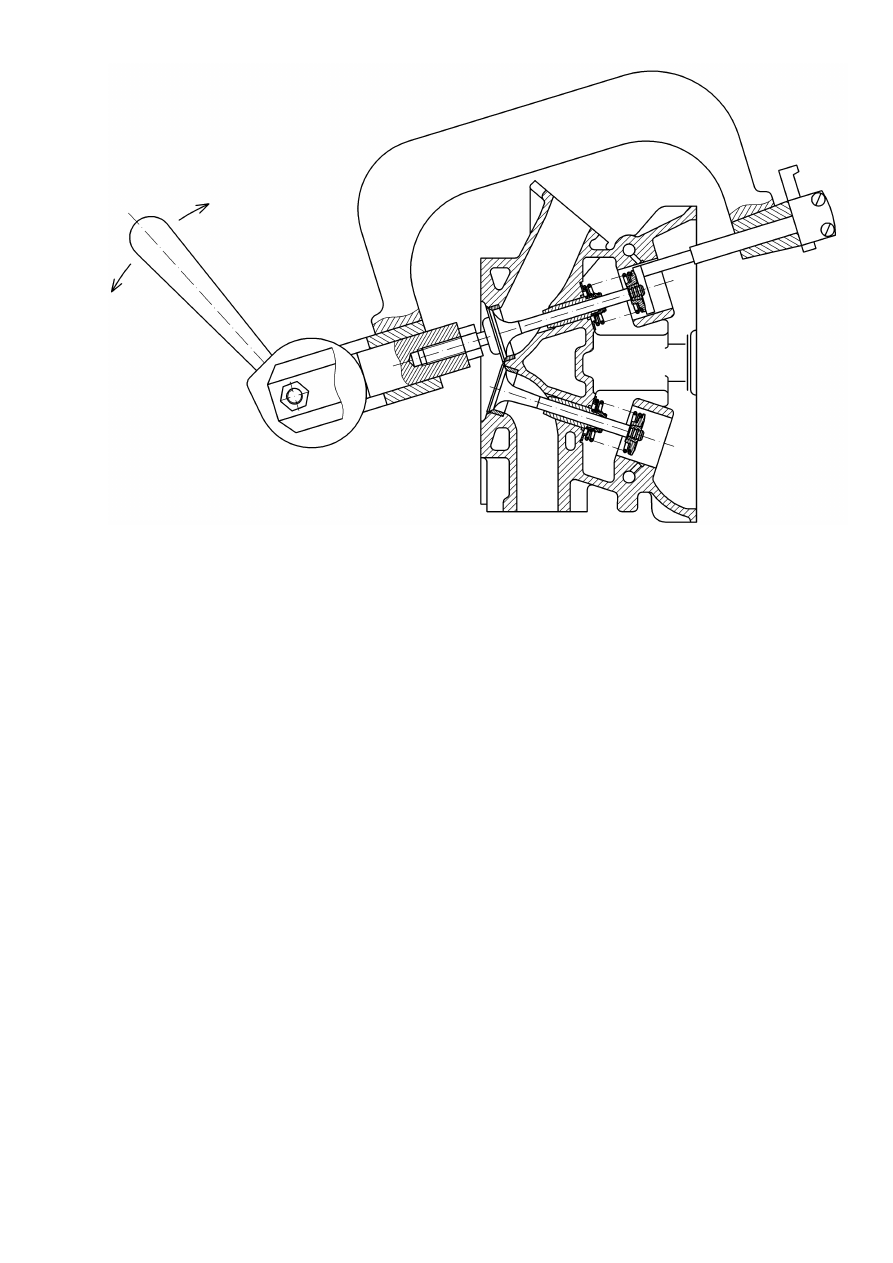

Рис.60. Снятие клапанных пружин

Притереть клапаны, используя притирочную пастусоставленную из одной

части микропорошка М-20 и двух частей масла И-20А. Перед началом притирки
следует  проверить,  нет  ли  коробления  тарелки  клапана  и  прогорания  клапана  и
седла.  При  наличии  этих  дефектов  восстановить  герметичность  клапана  одной
притиркой невозможно и следует сначала прошлифовать седло, а поврежденный
клапан заменить новым.

Клапаны  с  деформированными  стержнями,  значительной  выработкой  на

торце или трещинах на тарелке также подлежат замене.

Если зазор между клапаном и втулкой превышает 0,20 мм, то герметичность

также не может быть восстановлена. В этом случае клапан или втулку, в зависи-
мости от износа, следует заменить новыми.

При  негерметичности  клапана  из-за  дефектов  рабочей  фаски  клапана  (из-

нос,  риски,  раковины)  обработать  рабочую  фаску  клапана  по  размерам  рис.61.
При этом расстояние от плоскости контрольного диаметра до плоскости тарелки
не должно быть менее 1,3 мм для впускного клапана и 1,8 мм для выпускного.





90



Рис.61. Обработка фасок клапанов

Если увеличенный зазор между направляющей втулкой и клапаном не мо-

жет быть восстановлен заменой клапана, втулку клапана следует заменить.

Перед  выпрессовыванием  направляющих  втулок  необходимо  определить

ремонтопригодность  головки  цилиндров.  Головка  цилиндров  является  ремонто-
пригодной, если после перешлифовки седла расстояние от оси распределительно-
го  вала  до  торца  стержня  клапана,  прижатого  к  рабочей  фаске  седла,  будет  со-
ставлять не менее 35,5 мм (рис.62). Если данное условие невыполнимо – головка
цилиндров ремонту не подлежит.



Рис.62





91

Выпрессовывание направляющей втулки производится с помощью оправки

(рис.63).



Рис.63. Выпрессовка втулки клапана

При расстоянии менее 35,5 мм не будет обеспечена посадка клапана на

седло в результате предельного сжатия гидротолкателя.

Перед  установкой направляющую втулку клапана охладить в двуокиси уг-

лерода (сухом льду) до –40…–45 °С, а головку цилиндров нагреть до температуры
+160…+170 °С. Втулки при сборке должны вставляться в гнезда головки свобод-
но или с легким усилием до размера выступания верхнего торца втулки над телом
головки 8…8,3 мм (рис.62).

После  установки  направляющей  втулки  развернуть  отверстие  втулки  под

клапан  и  прошлифовать  фаску  седла,  центрируя  инструмент  по  отверстию  во
втулке.

Обработать  вспомогательные  фаски  под  углом  20 ,  15 ,  и  рабочую  фаску

под углом 45  с учетом размера базового диаметра 36 мм или 30,5 мм и ширины
фаски  согласно рис.64.  При  обработке седла обеспечить  концентричность  фаски
на  седле  клапана  с  отверстием  во  втулке  в  пределах  0,025  мм  общих  показаний
индикатора (биение рабочей фаски седла относительно отверстия втулки 0,05 мм).
