84

Контролируемые

параметры

Номинальный

размер, мм

Предельно-

допустимый

размер, мм

Ремонтный

размер, мм

Увеличение для ремонтных
размеров цилиндров,
поршней, поршневых ко-
лец

–

–

0,5

Ширина канавок поршня
под компрессионные коль-
ца:







верхнего

1,54…1,56

1,58

–

нижнего

1,78…1,80

1,82

–

Диаметр опор блока ци-
линдров под вкладыши ко-
ренных подшипников

67

019

,

0



67,03

–

Радиальное биение сред-
них опор блока цилиндров
относительно крайних

0,02

0,05

–

Ширина  третьей  опоры
блока цилиндров

29

060

,

0

120

,

0



28,84

–

Диаметр внутренний вту-
лок опор промежуточного
вала:







передней

49

050

,

0

025

,

0



49,1

-0,2

задней

22

041

,

0

020

,

0



22,1

-0,2

Диаметр шеек промежу-
точного вала:







передней

49

016

,

0

041

,

0



48,95

-0,2

задней

22

013

,

0



21,95

-0,2

Диаметр отверстий блока
цилиндров под втулки
промежуточного вала:







передней

Ø52,5

03

,

0



52,56

+1,5

задней

Ø25

021

,

0



25,06

+1,5





85

Контролируемые

параметры

Номинальный

размер, мм

Предельно-

допустимый

размер, мм

Ремонтный

размер, мм

Диаметр отверстия под ва-
лик привода масляного
насоса

Ø17

060

,

0

033

,

0



17,1

Ø21

+0,033



Диаметр кривошипной го-
ловки шатуна

60

019

,

0



60,03

–

Непараллельность осей от-
верстий поршневой и кри-
вошипной головок шатуна
в двух взаимно перпенди-
кулярных плоскостях

0,04

на длине

100 мм

0,06

–

Диаметр отверстия шатуна
под втулку

Ø23,25

+0,045



Ø23,30

–

Диаметр отверстия втулки
шатуна под палец

22

007

,

0

003

,

0



22,01

–

Коленчатый вал

Контролируемые  параметры  коленчатого  вала  при  проверке  технического

состояния приведены в табл.9.

При  наличии  трещин  любого  характера  коленчатый  вал  подлежит  выбра-

ковке.

Для удаления отложений из полостей шатунных шеек и масляных каналов

необходимо вывернуть четыре пробки 1 (рис.57) из шатунных шеек, промыть рас-
твором  каустической  соды  (NaOH),  нагретым  до  плюс  80  С,  и  металлическим
ёршиком тщательно прочистить полости и каналы. Промыть полости керосином и
высушить  сжатым  воздухом,  после  чего  завернуть  пробки  на  место  моментом
37…51 Н

.

м (3,8…5,2 кгс

.

м), предварительно нанеся на их резьбовую поверхность

анаэробный  герметик  «Стопор-9»  или  аналогичный  («Гермикон-9»,  «Euroloc
6638»).



 Допуск 0,010 мм разбит на 4 размерные группы по 0,0025 мм





86

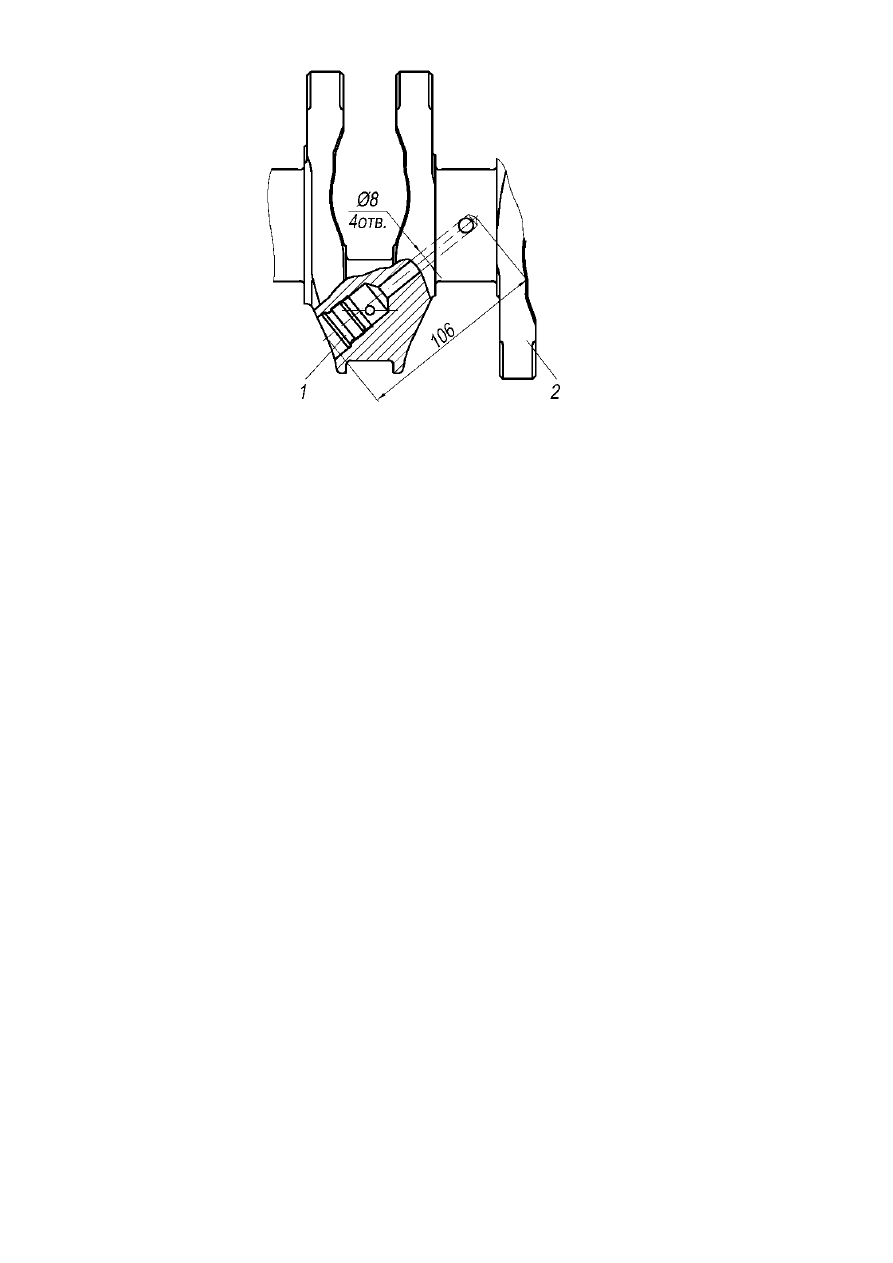

Рис.57. Удаление продуктов износа и нагара из полостей

шатунных шеек коленчатого вала:

1 – пробка масляного канала; 2 – коленчатый вал

В процессе работы коренные и шатунные шейки коленчатого вала изнаши-

ваются,  теряют  геометрическую  форму,  что  снижает  работоспособность  криво-
шипно-шатунного механизма, вызывает повышенный износ цилиндров и поршне-
вых колец, при этом может произойти выталкивание поршневым пальцем стопор-
ных колец из канавок в поршне и выход поршневого пальца из поршня.

Коренные и шатунные шейки коленчатого вала в результате износа прини-

мают форму конуса и овала.

Если коренные и шатунные шейки изношены более максимально допусти-

мых размеров, и если конусность и овальность шеек более 0,04 мм, то шейки вала
необходимо шлифовать в один из ремонтных размеров. Все одноименные шейки
шлифуют  в  один  ремонтный  размер.  Острые  кромки  фасок  масляных  каналов
притупляют  конусным  абразивным  инструментом,  а  затем  шейки  и  фаски  поли-
руют. Радиусы галтелей коренных и шатунных шеек 2,25…2,5 мм.

При износе поверхности заднего фланца коленчатого вала или поверхности

ступицы  шкива-демпфера  под  рабочей  кромкой  сальника  сместить  сальник  для
контакта  его  рабочей  кромки  с  неизношенной  поверхностью  и  предотвращения
утечек  масла.  Для  этого  установить  распорное  кольцо  необходимой  толщины
между сальником и сальникодержателем или крышкой цепи.

При  повреждении  резьбы  в  отверстиях  до  двух  ниток  ее  восстанавливают

прогонкой под размер рабочего чертежа. Если сорвано две и более ниток, то ре-
монт производят:

-  резьба  в  отверстиях  под  болты  крепления  маховика  -  установкой  резьбо-

вых спиральных вставок;

- резьба в отверстии под стяжной болт - нарезанием ремонтной резьбы;
- резьбы в отверстиях под пробки - нарезанием ремонтной резьбы.





87

Таблица 9

Контролируемые параметры при ремонте коленчатого вала

Контролируемые

параметры

Номиналь-

ный размер,

мм

Предельно-

допустимый

размер, мм

Ремонтные размеры, мм

1

2

3

Диаметр  коренных  ше-
ек

62

035

,

0

054

,

0



61,92

-0,25

-0,5

-0,75

Диаметр шатунных
шеек

56

025

,

0

044

,

0



55,92

-0,25

-0,5

-0,75

Наибольшее  допусти-
мое  биение  2,3,4  ко-
ренных  шеек  относи-
тельно  1  и  5  коренных
шеек

0,03

0,04

–

–

–

Длина  третьей  корен-
ной  шейки  между  дву-
мя  опорными  поверх-
ностями

упорного

подшипника

34

050

,

0



34,06

–

–

–

Осевой  зазор  коленча-
того вала (по упорному
подшипнику)

0,06…0,27

0,36

–

–

–

Наибольшая  допусти-
мая  овальность  шеек
после шлифовки

0,005

0,01

–

–

–

Маховик

Поверхность маховика при наличии на его поверхности, контактирующей с

фрикционными  накладками,  задиров  и  кольцевых  рисок  можно  исправить  про-
точкой и шлифовкой. Величина снятого при обработке слоя металла должна быть
такой, чтобы толщина маховика после обработки была не менее 48,5 мм (рис.58).



Рис.58. Предельный размер толщины маховика

Головка цилиндров, клапанный механизм и распределительные валы

Перед  ремонтом  необходимо  определить  ремонтопригодность  головки  ци-

линдров.  Головка  цилиндров  является  неремонтопригодной  в  следующих  случа-
ях:

– наличие пробоин, прогара и трещин на стенках камеры сгорания и разру-

шения перемычек между гнездами;
