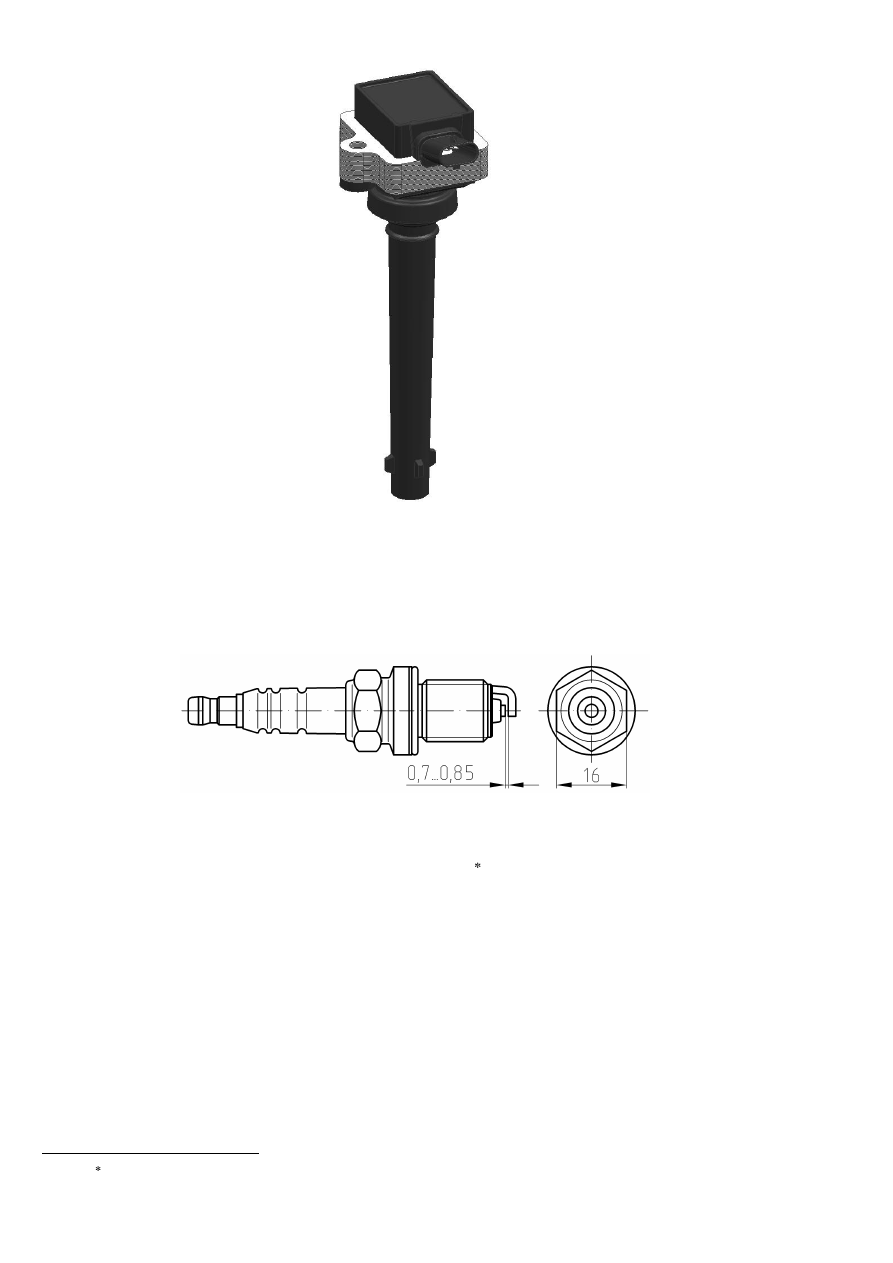

Рис.46. Катушка зажигания

5.  Свечи  зажигания  АУ14ДВРМ  ГОСТ  Р  53842,  DR17YC-F  ф.«Brisk»  или

аналогичные - малогабаритного исполнения, с помехоподавительным резистором,
четыре штуки, ввернуты в головку цилиндров по центру камер сгорания (рис.47).
Зазор между электродами свечей зажигания 0,70…0,85 мм.



Рис.47. Свеча зажигания

6.  Датчик  синхронизации  (положения  коленчатого  вала  двигателя)

0 261 210 302

ф.«Bosch»

(40904.3847010 ),

0 261 210 331

ф.«Bosch»

(40904.3847010-03

*

), 40904.3847010-01 ОАО «Пегас».

Датчик синхронизации (рис.48) – индукционного типа, размещен на крышке

цепи вблизи шкива коленчатого вала.

Датчик  формирует  электрический  сигнал  при  взаимодействии  магнитного

поля  датчика  со  специальным  зубчатым  диском  (60-2  зуба),  установленным  на
шкиве коленчатого вала.

Взаимная  ориентация  диска  синхронизации  и  датчика  такова,  что  момент

прохождения осью датчика сбега двадцатого зуба диска синхронизации соответ-
ствует  нахождению  поршня  первого  и  четвертого  цилиндров  в  верхней  мертвой



 Обозначение в ПАО «ЗМЗ»





61

точке.  Отсчет  номера  зуба  –  от  пропуска  в  направлении, противоположном  вра-
щению коленчатого вала двигателя.

Датчик  предназначен  для  определения  блоком  управления  углового  поло-

жения и частоты вращения коленчатого вала двигателя.

Диапазон  функционирования  датчика:  скорости  вращения  диска  20 7000

мин

-1

, воздушный зазор между сердечником датчика и поверхностью зуба диска –

0,3

1,5 мм

Относится к неремонтируемым изделиям.

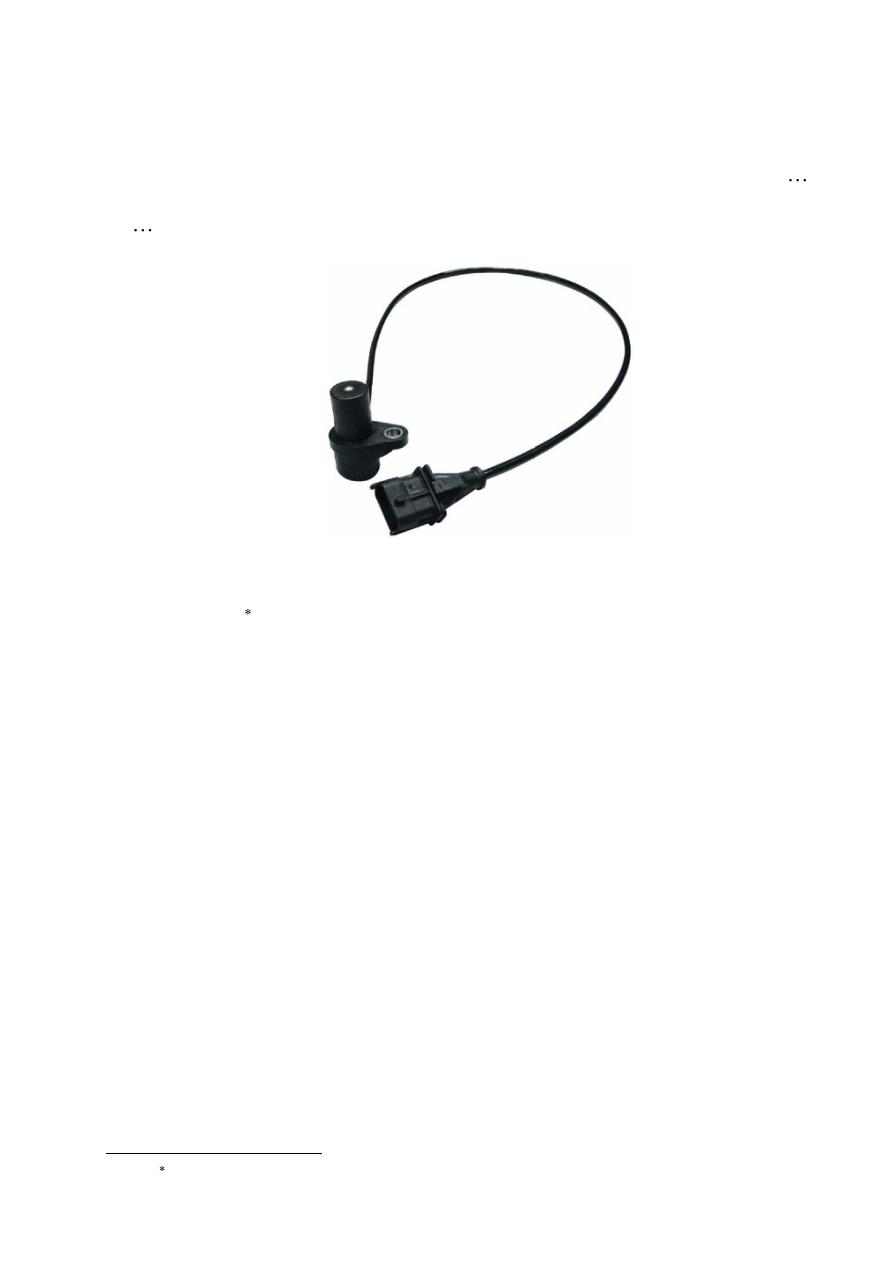

Рис.48. Датчик синхронизации

7.  Датчик температуры охлаждающей жидкости 0 280 130 093 ф.«Bosch»

(40904.3828000 ).

Датчик температуры охлаждающей жидкости (рис.49) – терморезистивный,

NTC-типа, размещен в корпусе термостата. Датчик предназначен для определения
температуры охлаждающей жидкости, которая используется  блоком управления
для:

-  коррекции  управления  топливоподачей  и  угла  опережения  зажигания

(УОЗ) в зависимости от температуры охлаждающей жидкости;

- управления работой подогревателя датчиков кислорода с целью исключе-

ния  возможности  их  повреждения  из-за  выпадения  конденсата  и  обеспечения
быстрого прогрева датчиков кислорода на холодном двигателе;

-  контроля  технического  состояния  системы охлаждения  (превышение пре-

дельно-допустимой температуры), в том числе для формирования сигнала управ-
ления на указатель температуры охлаждающей жидкости в комбинации приборов
автомобиля.

Относится к неремонтируемым изделиям.



 Обозначение в ПАО «ЗМЗ»





62





Рис.49. Датчик температуры охлаждающей жидкости

8.  Датчик абсолютного давления и температуры 0 261 230 217 ф.«Bosch»

(40905.3829010

*

).

Датчик абсолютного давления и температуры (рис.50) – полупроводникового

типа, с пьезорезистором и терморезистором, размещен в ресивере. Датчик предна-
значен  для  измерения  блоком  управления  абсолютного  давления  и  температуры
всасываемого  воздуха.  Поступающий  от  датчика  сигнал  используется  блоком
управления при:

- расчёте расхода воздуха;
-  управлении  топливоподачей  электромагнитных  форсунок,  формировании

угла опережения зажигания и определении нагрузки двигателя;

- температурной коррекции управления топливоподачей и углом опережения

зажигания в зависимости от температуры воздуха в системе впуска на всех режи-
мах работы двигателя.

Выходной  сигнал  датчика  давления  –  аналоговый.  Диапазон  измеряемого

давления от 10 кПа до 115 кПа. Напряжение питания – стабилизированное, 5 В.

Рабочий диапазон измеряемых температур датчика температуры NTC-типа -

от минус 40  С до плюс 130  С.

Относится к неремонтируемым изделиям.





Рис.50. Датчик абсолютного давления и температуры

9.  Датчик детонации KS-4-S 0 261 231 176 ф.«Bosch» (40904.3855000

*

) или

аналогичный,  пьезоэлектрический,  размешен  на  блоке  цилиндров  со  стороны
впускной системы, в зоне 4-го цилиндра.

Предназначен для выявления блоком управления детонационного сгорания

топлива в двигателе.





63

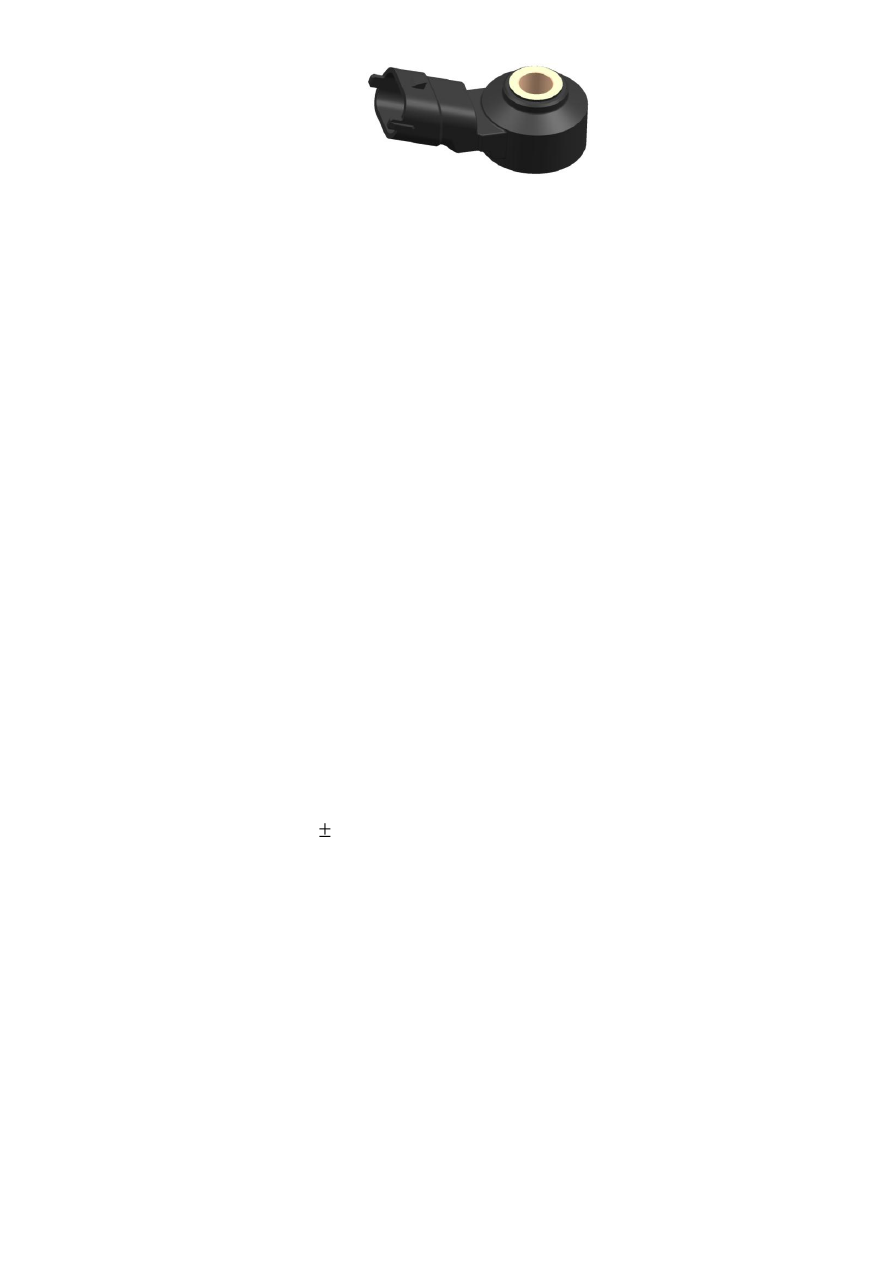

Рис.51. Датчик детонации

Датчики и исполнительные устройства системы управления,

размещенные на автомобиле

1.  Датчики  кислорода  (лямбда-зонды)  –  циркониевые,  с  управляемым

электроподогревом в количестве 2-х штук.

Основной лямбда-зонд размещен до нейтрализатора на приемной трубе вы-

пускной системы автомобиля. Предназначен для определения блоком управления
состава смеси до нейтрализатора (на выпуске двигателя).

Дополнительный  лямбда-зонд  размещен  в  корпусе  нейтрализатора  на  его

выходе.  Предназначен  для  определения  блоком  управления  состава  смеси  после
нейтрализатора.

Цепи подогрева датчиков кислорода управляются непосредственно от блока

управления.

2. Модуль педали газа – размещен в салоне автомобиля. Предназначен для

задания водителем нагрузки двигателя.

В  механизм  педали  встроен  потенциометрический,  двухканальный  датчик

положения  педали,  предназначенный  для  определения  блоком  управления  поло-
жения педали акселератора.

3. Адсорбер паров бензина с электромагнитным клапаном продувки – раз-

мещен  в  подкапотном  пространстве  автомобиля.  Предназначен  для  улавливания
топливных паров из бензобака и их аккумулирования в адсорбере. По команде от
блока  управления  клапан  коммутирует  магистраль,  соединяющую  адсорбер  и
впускную трубу двигателя (подвод – через штуцер в ресивере за дросселем). Кла-
пан предназначен для продувки (регенерации) адсорбера.

4.  Модуль  погружного  бензонасоса  –  с  электроприводом,  регулятором

давления  топлива  (380 10  кПа),  фильтром  грубой  очистки  и  датчиком  уровня
топлива.  Модуль  погружного  бензонасоса  размещен  в  бензобаке  автомобиля.
Предназначен для поддержания постоянного давления топлива в магистрали.

5.  Блок  управления  –  микропроцессорный.  Размещён  в подкапотном про-

странстве  автомобиля.  Исполнение  блока  управления  может  меняться,  в  зависи-
мости от комплектации автомобиля.

6. Жгут проводов системы управления.
