130





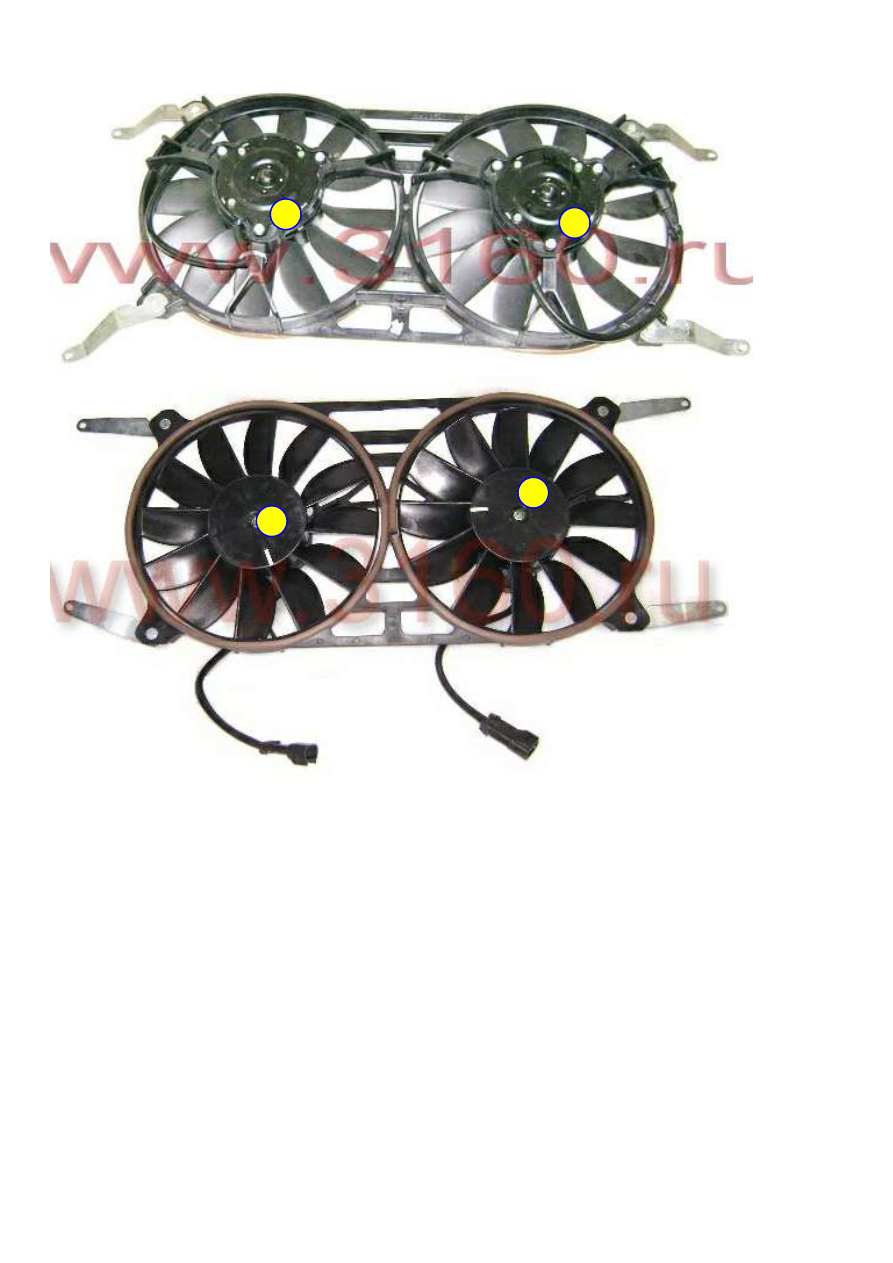

Рис.100. Внешний вид электровентиляторов [4]:

1 – электровентилятор №1; 2 – электровентилятор №2.




Температуры для включения электровентиляторов:
№1

вкл
ож

t

 = 96 ˚С, №2

вкл
ож

t

= 99 ˚С.

Температуры выключенияэлектровентиляторов:
№1

выкл
ож

t

 = 93 ˚С,



№2

выкл
ож

t

 = 96 ˚С.



1

2

1

2






131

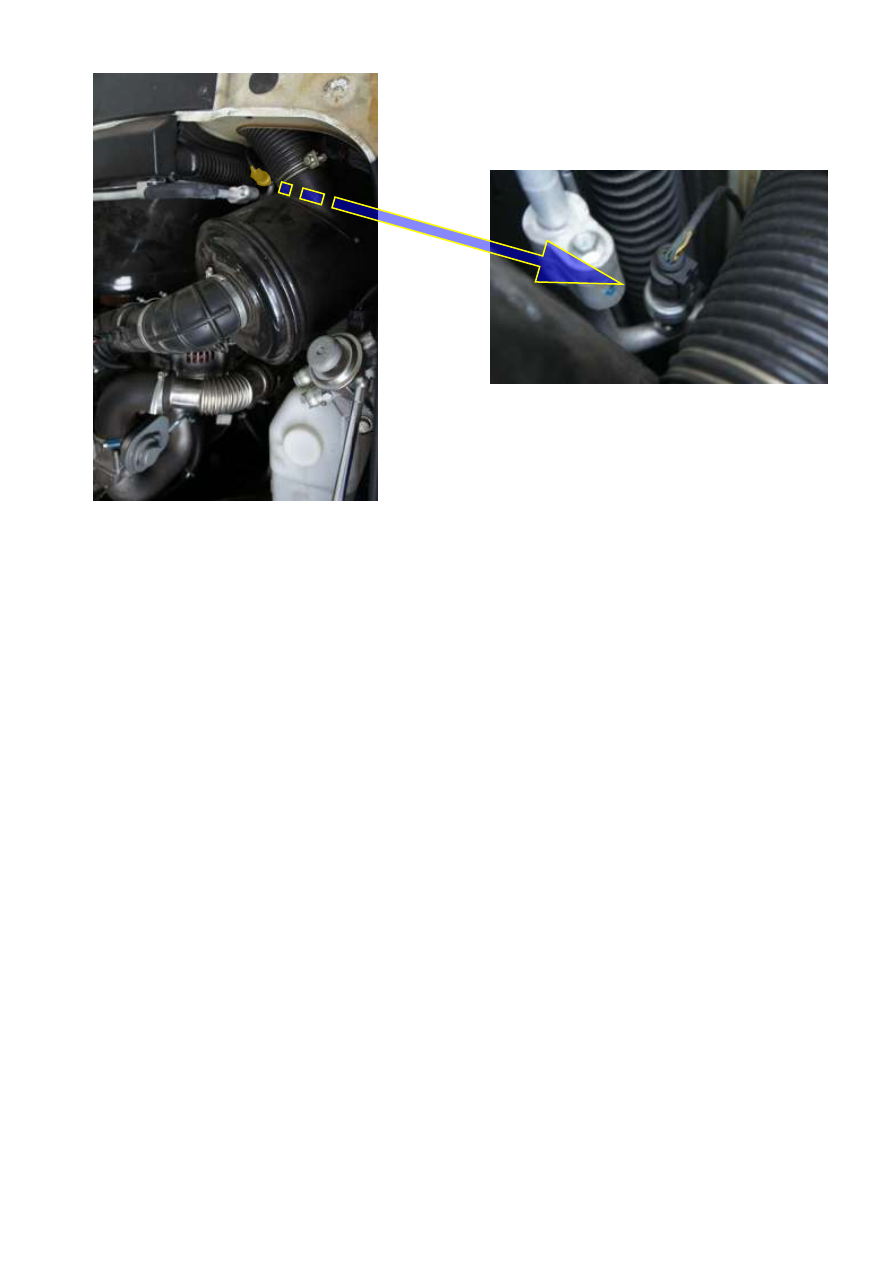

Рис.101. Расположение датчика давления хладогента кондиционера

в моторном отсеке автомобилей



УАЗ-31638 Патриот, УАЗ-23638 Пикап,

УАЗ-23608 Карго.





При  достижении  давления  хладогента  кондиционера  величины  равной

1750  кПа  ЭБУ  через  реле  включает  оба  электровентилятора.  При  снижении  давле-
ния до величины 1450 кПа ЭБУ выключает электровентиляторы.






132

6.4 Функции системы управления двигателем EDC16C39-6Н.1

Система управления дизелем Bosch EDC16
В системе Bosch EDC16 реализовано управление дизелем по величине крутя-

щего  момента.  Как  это  уже  осуществляется  на  бензиновых  двигателях,  поступаю-
щие в блок управления системы EDC16 данные о требуемом крутящем моменте си-
стематизируются,  обрабатываются  и  используются  для  корректировки  топливопо-
дачи.  Этот  принцип  управления  позволяет  улучшить  согласование  работы  отдель-
ных систем и агрегатов автомобиля для повышения комфортности управления авто-
мобилем.


Функциями данной системы являются:

 управление топливоподачей для  обеспечения требуемого  для движения авто-

мобиля  крутящего  момента  развиваемого  дизелем  с  учетом  затрат  мощности  на
привод  агрегатов  автомобильных  систем  (насос  ГУР,  компрессор  кондиционера)  и
изменения нагрузки от бортовой сети автомобиля на генератор;

 управление  рециркуляцией  отработавших  газов  -  для  снижения  содержания

окислов азота в выбросах отработавших газов;

 управление работой свечей накаливания - для обеспечения пуска двигателя и

его прогрева;

 противоугонная функция - иммобилайзер



для автомобилей УАЗ-31638 Патри-

от, УАЗ-23638 Пикап, УАЗ-23608 Карго;

 бортовая диагностика EOBD за работоспособностью агрегатов систем влияю-

щих на токсичность ОГ и включение лампы «

» на панели приборов в случае об-

наружения  неисправностей  и  перевод  двигателя  в  безопасный  режим  работы  до
устранения возникшей неисправности с записью кода неисправности в память ЭБУ;

 диагностика  датчиков  и  исполнительных  механизмов  системы  управления

двигателем  с  включением  лампы  «

»  на  панели  приборов  автомобиля  в  случае

обнаружения неисправностей и записью кода неисправности в память ЭБУ



и пере-

вод двигателя в безопасный режим работы до устранения неисправности;

 снижение видимого дыма (противодымная функция);
 защита двигателя и топливной аппаратуры.


Регулирование топливоподачи
От  количества  впрыскиваемого  топлива  непосредственно  зависят  важнейшие

параметры двигателя: крутящий момент, расход топлива, выброс вредных веществ,
а также его механическая и термическая нагрузка.

Регулирование  цикловой  дозы  впрыскиваемого  топлива  позволяет  оптимизи-

ровать процесс сгорания на всех эксплуатационных режимах работы двигателя.

Принцип действия
Необходимое значение крутящего момента складывается из момента, требуе-

мого для преодоления внутренних потерь, и момента, требуемого для привода авто-
мобиля.  Каждому  значению  крутящего  момента  соответствует  определенная  доза
впрыскиваемого в цилиндры топлива.








133

Блок  управления  двигателем  рассчитывает  дозу  впрыскиваемого  топлива  с

учетом следующих факторов:

 положения педали акселератора,
 частоты вращения коленчатого вала двигателя,
 массы поступающего в цилиндры воздуха,
 температуры охлаждающей жидкости,
 температуры топлива.
Максимальная доза впрыскиваемого топлива должна ограничиваться из усло-

вий  механической  прочности  деталей  двигателя  и  бездымного  сгорания.  Поэтому
блок управления рассчитывает максимально допустимую дозу впрыскиваемого топ-
лива.

Максимальная цикловая доза топлива зависит от:
 частоты вращения коленчатого вала,
 поступающей в цилиндры массы воздуха.

Рециркуляция отработавших газов
При  рециркуляции  отработавших  газов  (ОГ)  их  часть  возвращается  в  цилин-

дры двигателя и повторно участвует в процессах сгорания. Так как в отработавших
газах содержится очень мало кислорода, максимальная температура при сгорании и
образование оксидов азота (NO

X

) снижаются.

Принцип действия
Количество  перепускаемых  газов  зависит  в  основном  от  частоты  вращения

коленчатого вала,  цикловой дозы впрыскиваемого топлива,  поступающей в цилин-
дры массы воздуха, температуры воздуха на впуске в цилиндры и от давления над-
дува.

Регулирование рециркуляции по многопараметровой характеристике
Количество  перепускаемых  газов  у  двигателя  изменяется  в  соответствии  с

многопараметровой характеристикой, записанной в памяти блока управления двига-
телем. При этом каждому режиму работы двигателя назначена определенная масса
поступающего в его цилиндры воздуха. Если фактическая масса воздуха отклоняет-
ся от значений многопараметровой характеристики, производится соответствующее
изменение интенсивности перепуска газов.


Свечи накаливания
Свечи накаливания облегчают пуск двигателя при низких температурах окру-

жающей среды. Свечи накаливания включаются блоком управления двигателем, при
температурах  охлаждающей  жидкости  ниже  +40°С.  Электрический  ток  питания  к
свечам накаливания подается через реле.

Предпусковое включение свечей накаливания
Свечи  накаливания  включаются  при  включении  электропитания,  если  темпе-

ратура охлаждающей жидкости, ниже +40°С. При этом загорается контрольная лам-
па  свечей  накаливания  на  панели  приборов.  После  завершения  процесса  прогрева
эта лампа гаснет, и двигатель можно запускать.
