6.2.5 Датчик температуры охлаждающей жидкости (0 280 130 093)
Датчик температуры охлаждающей жидкости установлен в корпусе термоста-

та.  По  сигналам  этого  датчика  блок  управления  двигателем  определяет  текущую
температуру охлаждающей жидкости.









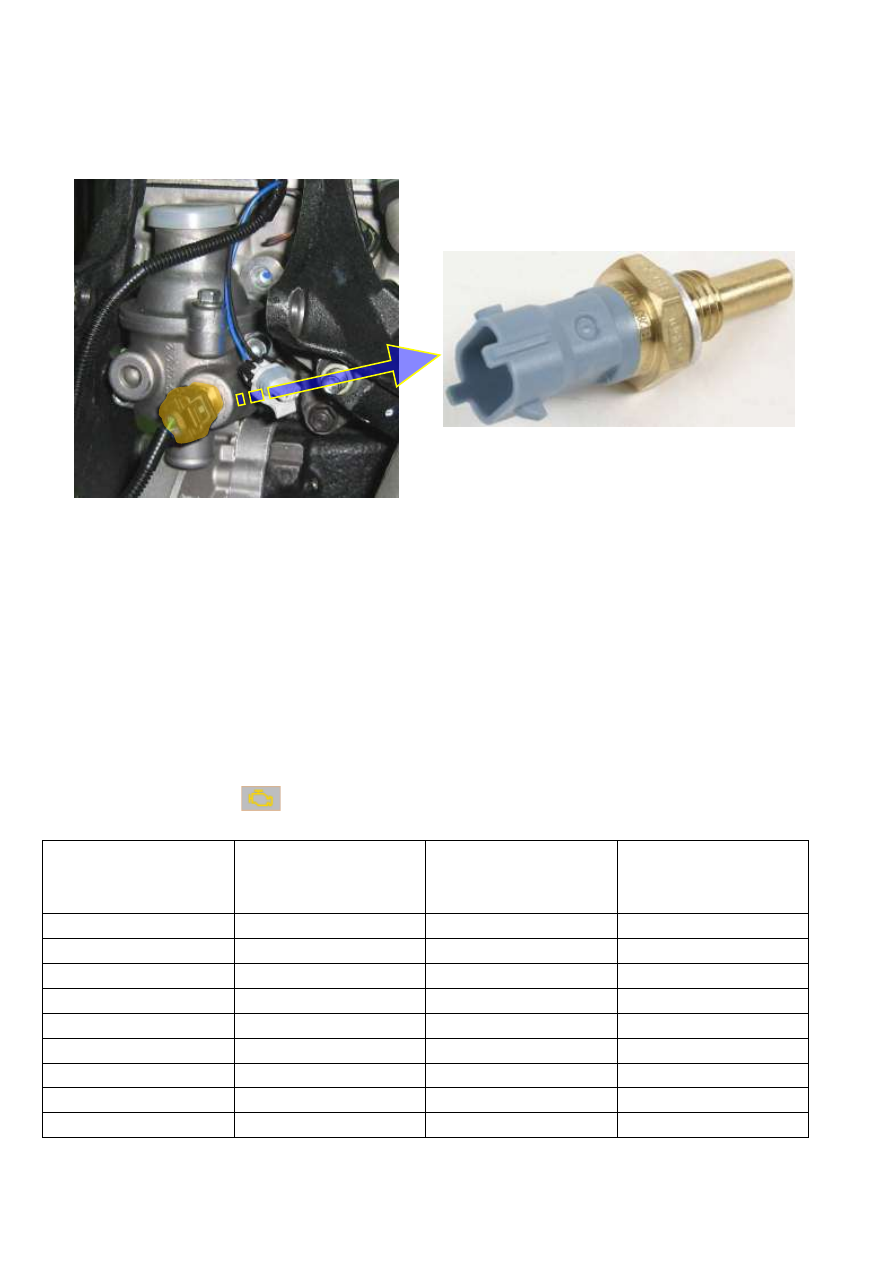

Рис.85. Внешний вид датчика температуры


Использование сигнала
Значение температуры  охлаждающей жидкости используется блоками  управ-

ления двигателем в качестве корректирующей величины, например, при расчете до-
зы  впрыскиваемого  топлива,  опережения  впрыска,  количества  рециркулируемых
ОГ, времени работы свечей накаливания, а также для управления вентиляторами си-
стемы охлаждения двигателем (на автомобилях УАЗ Патриот, Пикап, Карго) и ука-
зателем температуры.

Последствия отсутствия сигнала
При  отсутствии  сигнала  датчика  блок  управления  двигателем  использует  за-

мещающую  величину  температуры  охлаждающей  жидкости.  На  панели  приборов
загорается индикатор

.



Зависимость сопротивления от температуры:

Температура

(ºС)

Минимальное

сопротивление

(кОм)

Номинальное

сопротивление

(кОм)

Максимальное

сопротивление

(кОм)

- 40

40.481

45.303

50.124

-20

14.093

15.458

16.824

0

5.465

5.895

6.324

+20

2.351

2.499

2.648

+40

1.118

1.174

1.231

+60

0.573

0.595

0.618

+80

0.313

0.323

0.332

+100

0.183

0.187

0.190

+120

0.110

0.113

0.116








119

6.2.6 Датчик температуры топлива (0 280 130 093)
Датчик установлен в корпус ФТОТ  и служит для измерения температуры  от-

фильтрованного топлива поступающего в ТНВД.










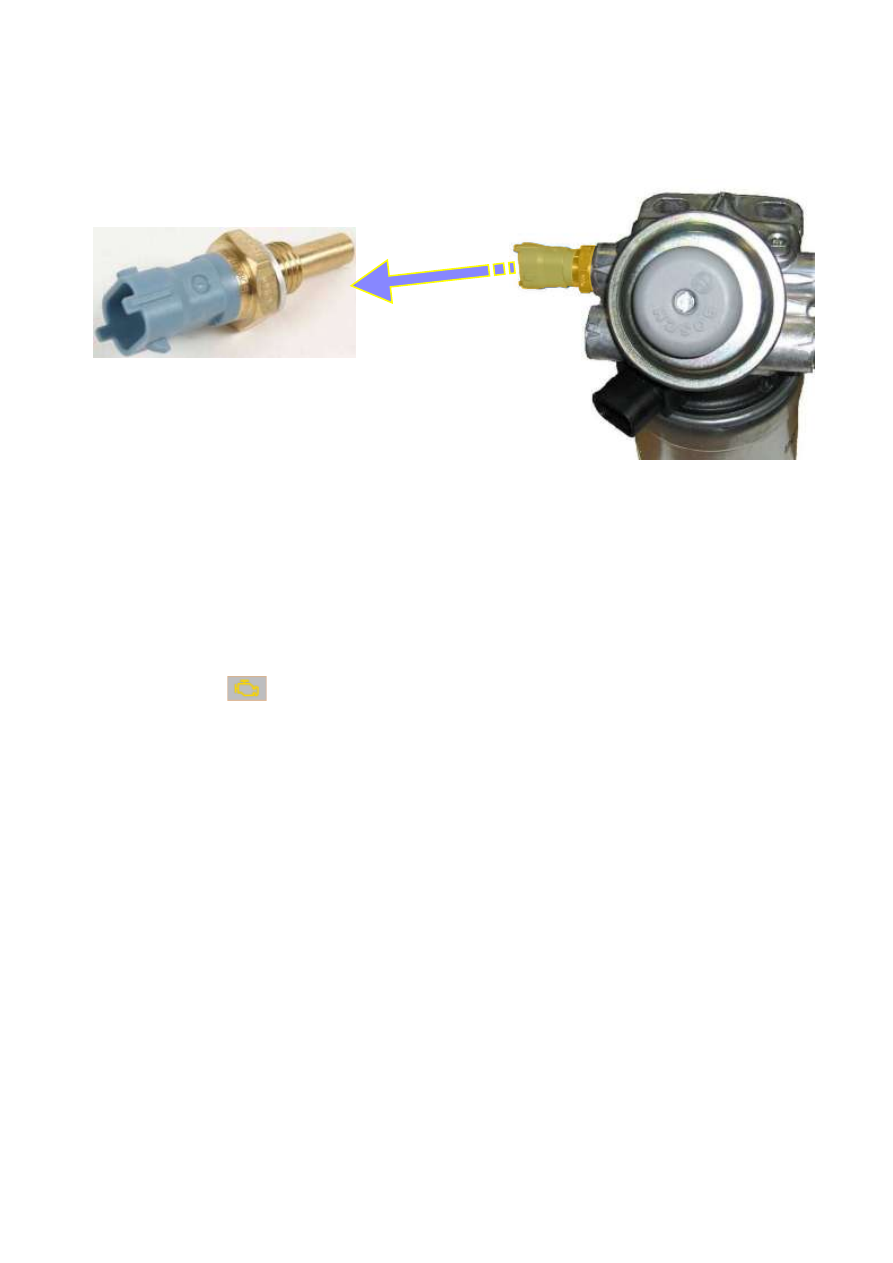

Рис.86. Внешний вид датчика температуры топлива и его размещение на ФТОТ


Использование сигнала
По  температуре  топлива  ЭБУ  двигателем  производит  включение  реле  подо-

гревателя  топлива  установленного  на  ФТОТ  и  корректировку  топливоподачи  для
защиты топливной аппаратуры.

Последствия отсутствия сигнала
При отсутствии сигнала температуры топлива функция подогревателя топлива

основывается на температуре охлаждающей жидкости. На панели приборов загора-
ется индикатор

.





6.2.7 Высотный датчик
Этот датчик встроен в блок управления двигателем и является его неотъемле-

мой частью.

Использование сигнала
Сигнал датчика используется в качестве корректирующей величины при рас-

чете давления наддува и количества рециркулируемых газов.

При  пониженном  атмосферном  давлении  рециркуляция  ОГ  прекращается,  а

давление наддува повышается. Благодаря этому в горных условиях мощность двига-
теля такая же, как на равнине.

Последствия отсутствия сигнала
При  отсутствии  сигнала  датчика  используется  резервная  функция.  При  этом

при движении в горах может наблюдаться черный дым на выпуске.








120

6.2.8 Контактный датчик педали тормоза 21.3720
Датчик педали тормоза закреплен на педальном узле (рис.87). Датчик выраба-

тывает  сигнал  "Педаль  тормоза  нажата",  который  направляется  на  вход  блока
управления  двигателем.  Датчик  имеет  две  пары  контактов:  нормально  замкнутая
(основная) и нормально разомкнутая (резервная).

На  автомобилях  УАЗ-31638  Патриот,  УАЗ-23638    Пикап,  УАЗ-23608  Карго

датчик педали тормоза состоит из 2-х отдельных выключателей 21.3720 (в каждом
выключателе  используется  по  1-ой  паре  контактов).  На  автомобиле  УАЗ-Хантер
применяется один выключатель 21.3720 (используются 2 пары котактов).







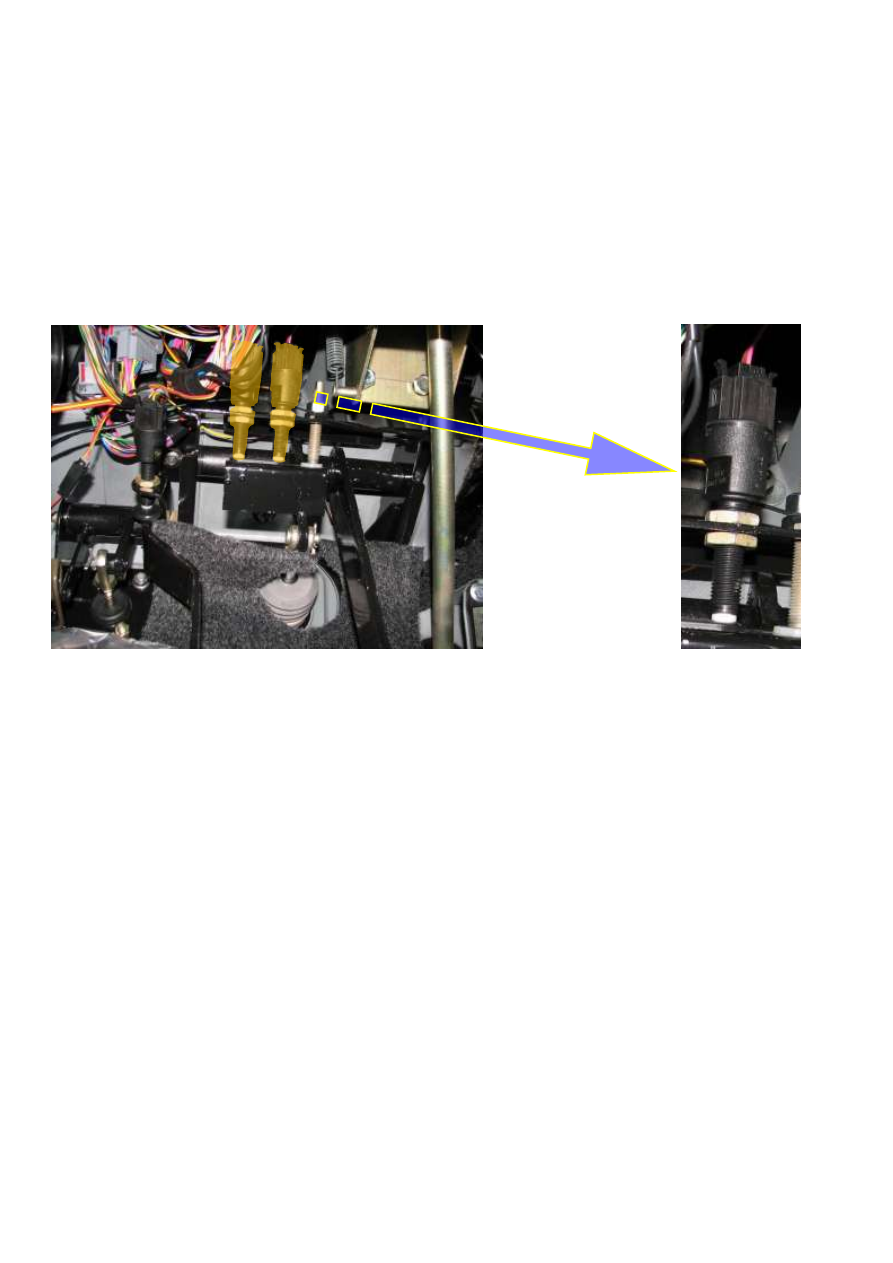

Рис.87.  Внешний  вид  и  расположение  датчика  педали  тормоза  на  автомобилях
УАЗ-31638 Патриот, УАЗ-23638 Пикап, УАЗ-23608 Карго.


Использование сигналов
С началом торможения отключается система регулирования скорости.
Если сначала поступает сигнал "Педаль акселератора нажата", а затем сигнал

"Педаль тормоза нажата", двигатель переводится на режим холостого хода с повы-
шенной частотой вращения.

Последствия отсутствия сигнала
При  отсутствии  сигнала  одного  из  датчиков  уменьшается  цикловая  доза

впрыскиваемого топлива и мощность двигателя соответственно снижается.

При этом система регулирования скорости отключается.






121

6.2.9 Контактный датчик педали сцепления 21.3720
Этот контактный датчик установлен на педальном узле. По его сигналу опре-

деляется, выжато сцепление или нет.









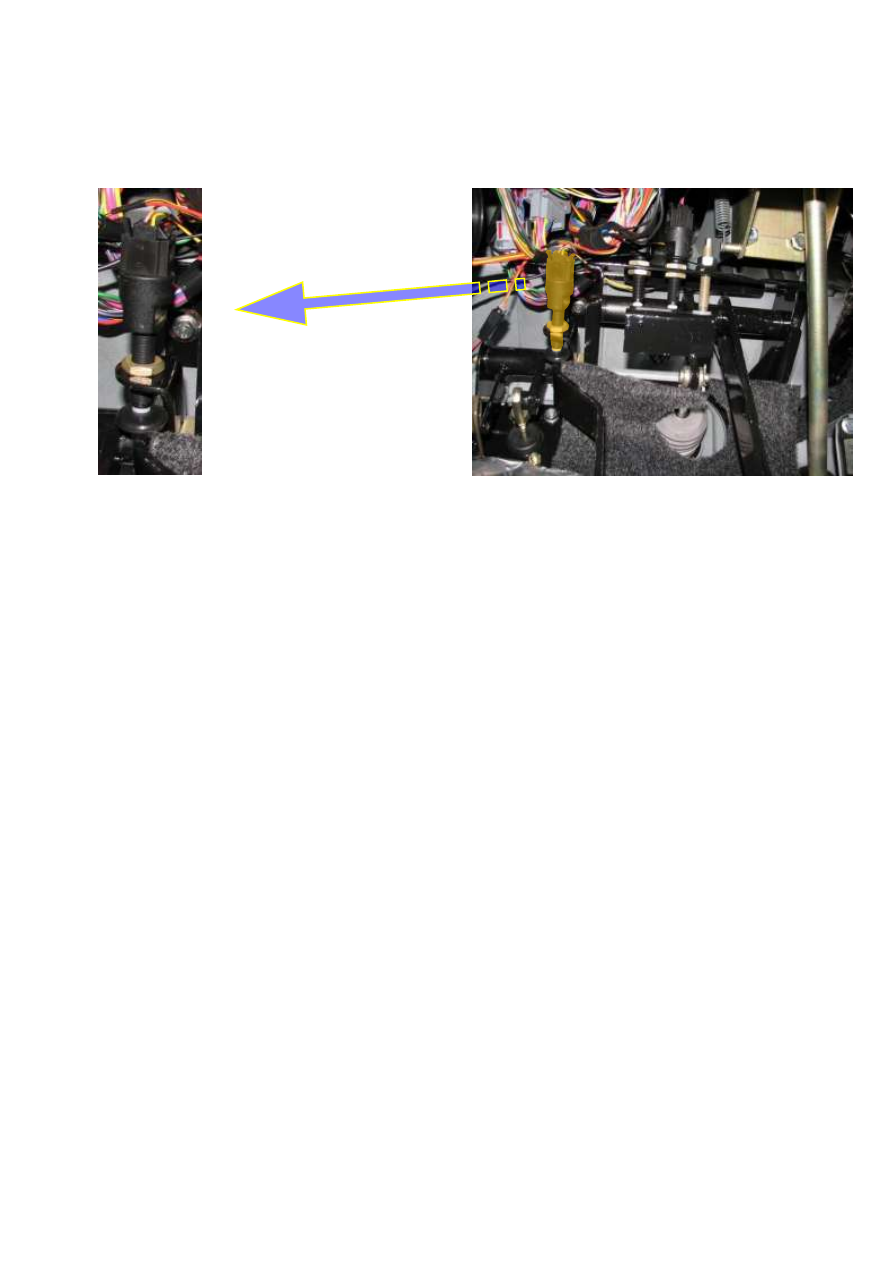

Рис.88. Внешний вид и расположение датчика педали сцепления


Использование сигнала
При  выжимании  сцепления  цикловая  доза  впрыскиваемого  топлива  кратко-

временно снижается и тем самым уменьшается вероятность рывков при переключе-
нии передач.

Последствия отсутствия сигнала
При отсутствии сигнала датчика на педали сцепления могут возникать рывки

при переключении передач.

При  этом  система  регулирования  скорости  и  система  активного  подавления

колебаний в трансмиссии не действуют.
