6.2.10 Датчик наличия воды (1 453 465 049)
Датчик ввернут в днище сменного фильтрующего элемента ФТОТ. Он входит

внутрь фильтра. По сигналу этого датчика блок управления двигателем распознает
повышенный уровень отстоя воды в фильтре.

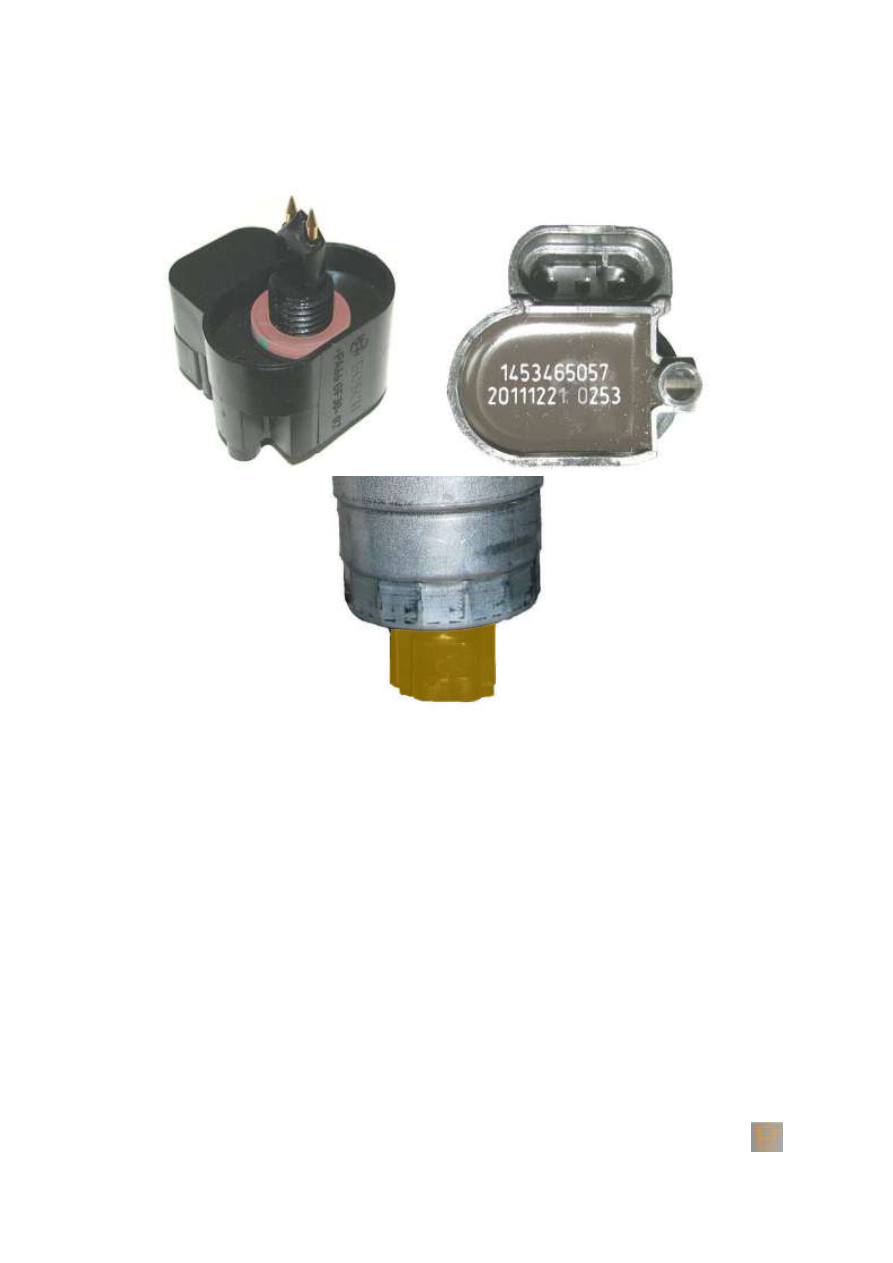

Рис.89. Внешний вид и расположение датчика наличия воды


Использование сигнала
Сигнал датчика позволяет предотвратить попадание воды в систему  топливо-

подачи и возникновение коррозии в ней.

Сигнал "Уровень отстоя в норме"
Контактные  штифты  датчика  окружены  топливом.  Так  как  электропровод-

ность  топлива  мала,  на  датчике  устанавливается  достаточно  высокое  напряжение.
По  величине  этого  напряжения  блок  управления  двигателем  определяет,  что  уро-
вень отстоя невелик. При этом контрольная лампа на панели приборов не включает-
ся.

Сигнал "Уровень отстоя слишком высокий"
Если  контактные  штифты  окружены  водой,  напряжение  на  них  падает  из-за

относительно  большой  электропроводности  воды.  По  величине  этого  напряжения
блок управления двигателем определяет, что уровень отстоя повысился, и включает
на панели приборов индикатор.

Последствия наличия сигнала
При наличии сигнала датчика на панели приборов загорается индикатор

.








123

6.2.11 Датчик скорости автомобиля 343.3843
Датчик скорости автомобиля (рис.90) ввернут в корпус раздаточной коробки.

По сигналу от датчика ЭБУ определяет текущую скорость и включенную передачу
автомобиля.

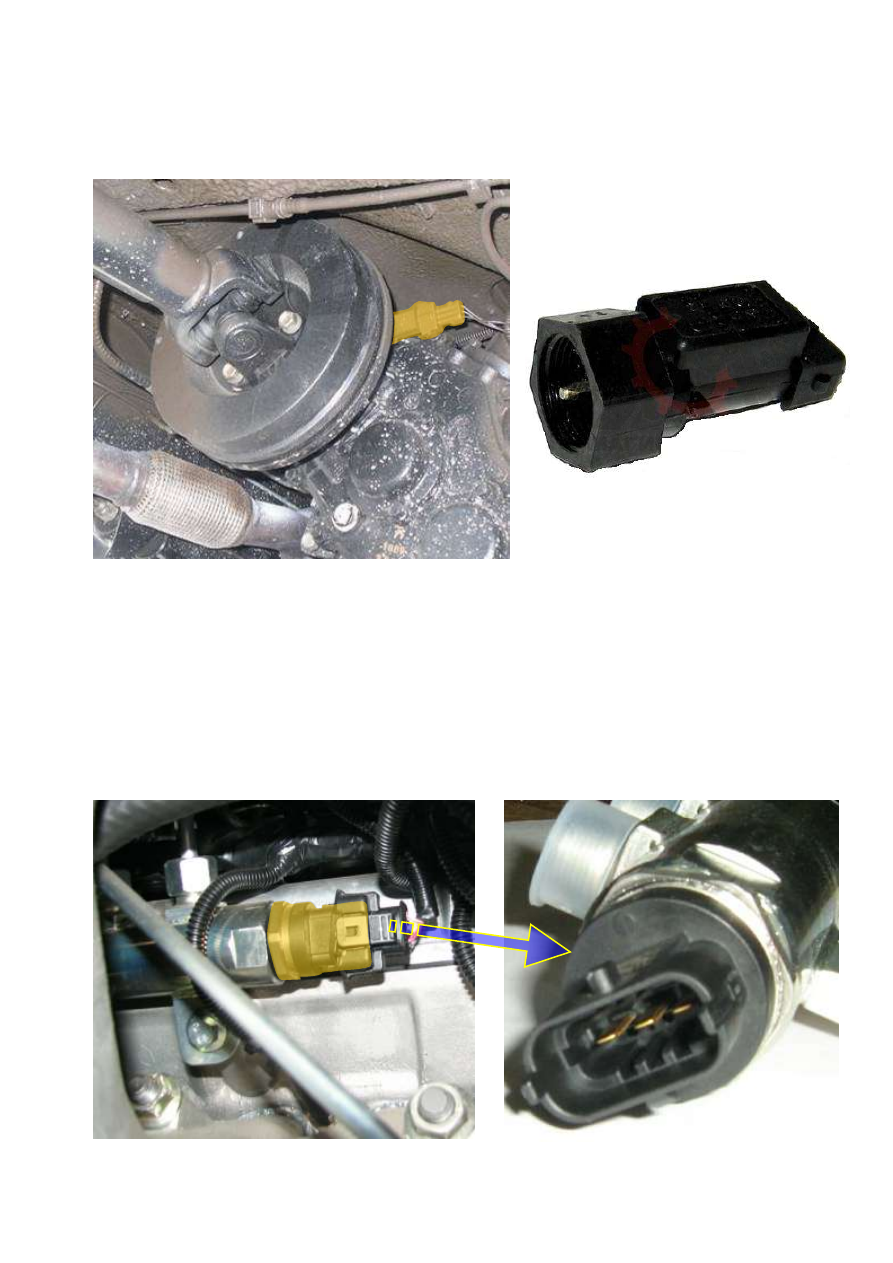

Рис.90. Внешний вид и место установки датчика скорости автомобиля


6.2.12 Датчик давления топлива RDS 4 (0 281 006 290)
Установлен  на  конце  топливной  рампы  (рис.91),  он  измеряет  существующее

давление топлива. Значение давления топлива используется для контроля давления
и определения продолжительности впрыска. На датчик подается стабилизированное
напряжение – 5В. Датчик подсоединен к контактам ЭБУ:

А 28 – 5 В
А 43 – сигнал
А 08 – масса





Рис.91. Внешний вид и расположение датчика давления топлива






124

6.3 Исполнительные механизмы системы управления двигателем

6.3.1  Электропневматический  преобразователь  давления  давления  систе-

мы рециркуляции отработавших газов (модулятор) 256.513 ф.BITRON

Модулятор установлен на специальном кронштейне на правой внутренней ар-

ке переднего колеса (рис.92). С помощью модулятора производится управление кла-
паном рециркуляции ОГ (КРОГ).





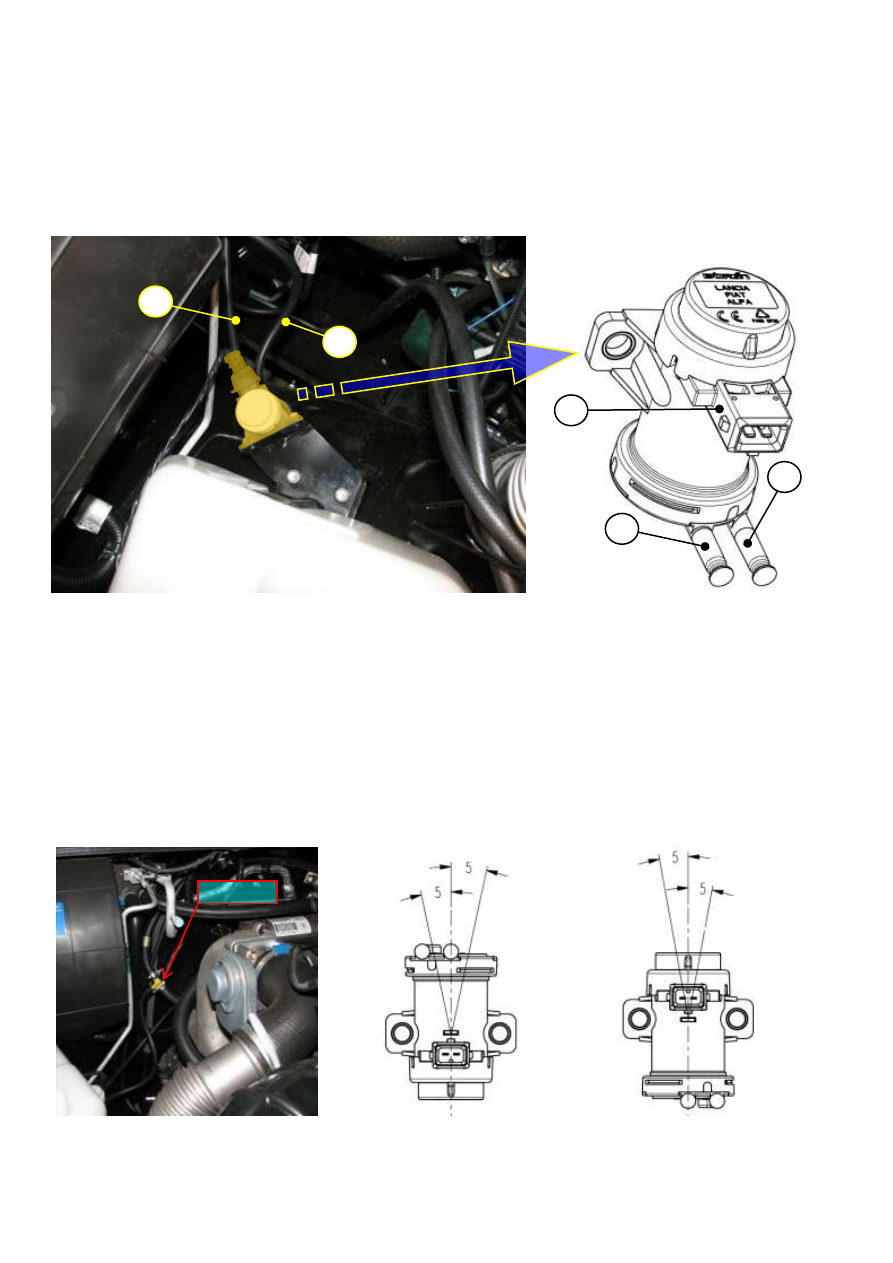

Рис.92. Расположение и внешний вид модулятора в моторном отсеке

автомобилей УАЗ Патриот:

1 – патрубок подвода разряжения от вакуумного насоса; 2 – патрубок для подвода управляюще-
го разряжения к КРОГ; 3 – электрический разъем для подсоединения к жгуту системы управле-
ния двигателем; 4 – шланг подвода разряжения от вакуумного насоса; 5 – шланг подвода управ-
ляющего разряжения к КРОГ.


Конструктивно  клапан  должен  быть  установлен  вертикально.  Допустимо  от-

клонение ±5˚ от вертикали (рис.93). Модулятор через тройник подключается к ваку-
умной  системе  автомобиля  (к  шлангу,  соединяющему  вакуумный  насос  с  вакуум-
ным усилителем главного цилиндра тормозной системы).







Рис.93. Установка модулятора и его подключение

к вакуумной системе в автомобиле.

1

2

3

5

4

Тройник






125

Назначение
Широтно-импульсная  модуляция  возбуждения  модулятора  осуществляется

ЭБУ  двигателем  по  многопараметровой  характеристике.  При  этом  регулируется
разрежение, подаваемое в пневмокамеру клапана рециркуляции  ОГ. В зависимости
от  этого  разрежения  изменяется  проходное  сечение  клапана  рециркуляции  и  соот-
ветственно количество рециркулируемых ОГ, проходящих через него.

Последствия неисправности модулятора
При отсутствии сигнала рециркуляция ОГ не производится. На панели прибо-

ров загорается индикатор

.
