74

Для  демонтажа  топливопровода  с  топливных  форсунок  необходимо  извлечь

штуцера. Для этого необходимо надавить на фиксирующую штуцер в гнезде топлив-
ной форсунки П – образную скобу и извлечь штуцер (рис.59, 60).





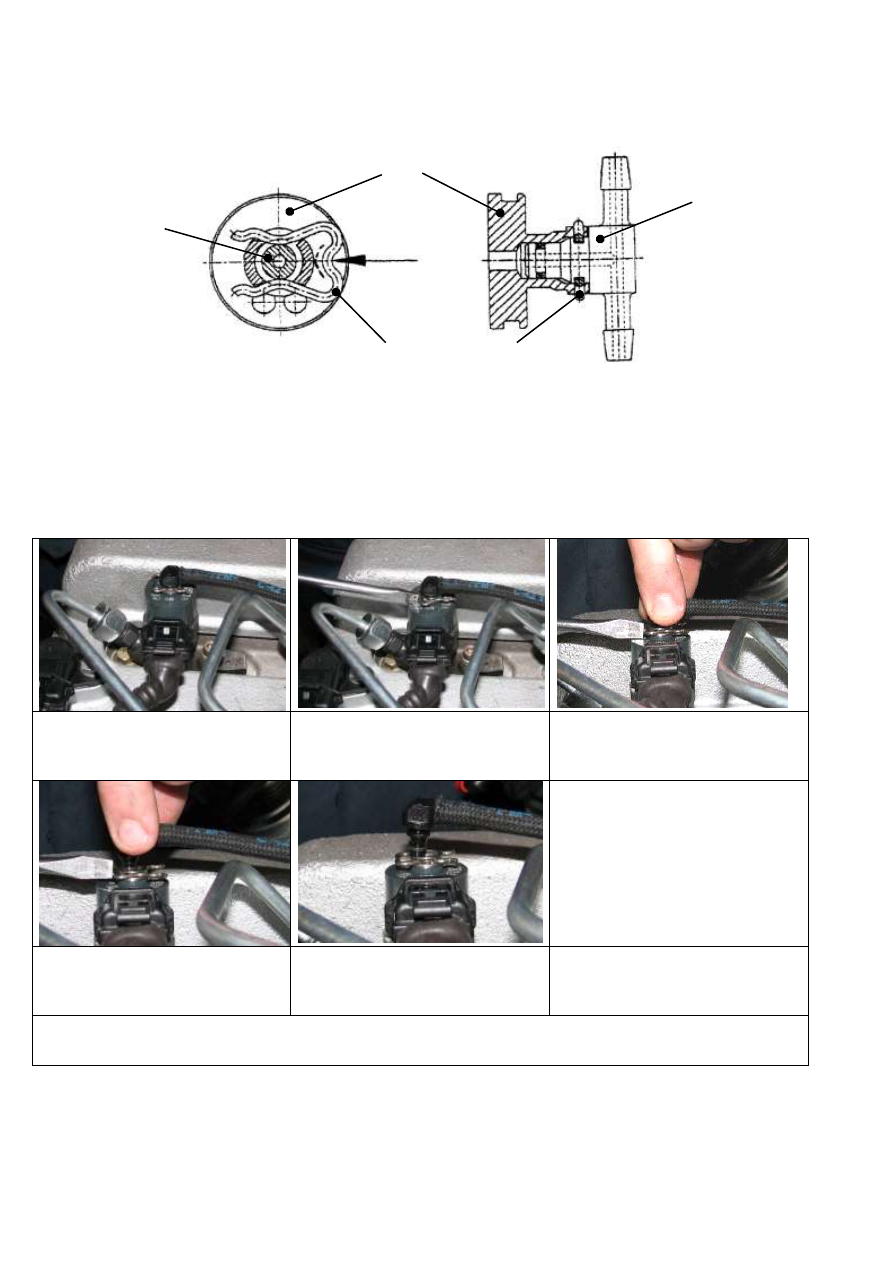

Рис.59.Устройство фиксации штуцера топливопровода отсечного топлива

в топливной форсунке.





Процесс демонтажа штуцера приведен на рис.60, а установки на рис.61.










1. Пред демонтажем штуцера необ-
ходимо очистить топливную форсун-
ку от грязи, чтобы исключить ее по-
падание в топливную систему.

2. Надавить жалом плоской отвертки
на П-образную фиксирующую скобу
до упора в штуцер топливной фор-
сунки.

3. Пальцами потянуть вверх штуцер.







4. Удерживая скобу, извлекаем шту-
цер из топливной форсунки.

5.  Возвращаем  П-образную  скобу  в
исходное  состояние.  Аналогичные
операции  проделываем  и  на  других
форсунках.



Рис.60. Порядок операций по демонтажу

штуцера топливопровода отсечного топлива из топливной форсунки







Нажать
до упора

Штуцер

Топливная форсунка

П-образная фиксирующая скоба

Штуцер




75



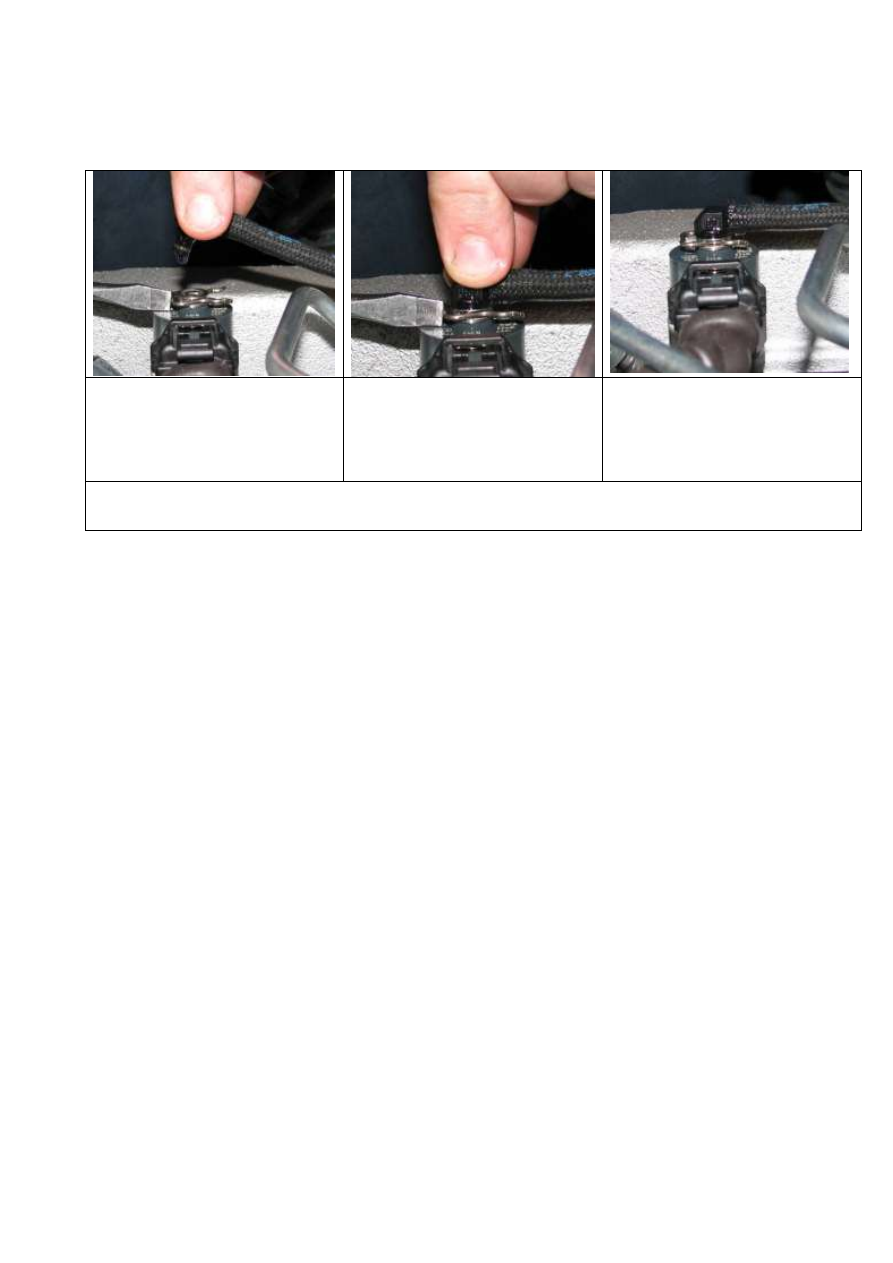

Процесс монтажа штуцера приведен на рис.61.










1. Надавить жалом плоской отвертки
на П-образную фиксирующую скобу
до упора в штуцер топливной фор-
сунки.

2. Удерживая скобу, вставляем в
топливную форсунку штуцер.

3. Возвращаем П-образную скобу в
исходное состояние. Убеждаемся ,
что штуцер зафиксировался в топ-
ливной форсунке. Аналогичные опе-
рации проделываем и на других фор-
сунках.

Рис.61. Порядок операций по установке

штуцера топливопровода отсечного топлива в топливную форсунку.




































76

3.7 Системы впуска воздуха и выпуска отработавших газов

В  двигателях  семейства  ЗМЗ-514  применена  четырехклапанная  на  один  ци-

линдр  система  газораспределения,  которая  позволяет  значительно  улучшить  напол-
нение и очистку цилиндров по сравнению с двухклапанной, а также в совокупности с
винтовой  формой  впускных  каналов  обеспечить  вихревое  движение  воздушного  за-
ряда для лучшего смесеобразования.











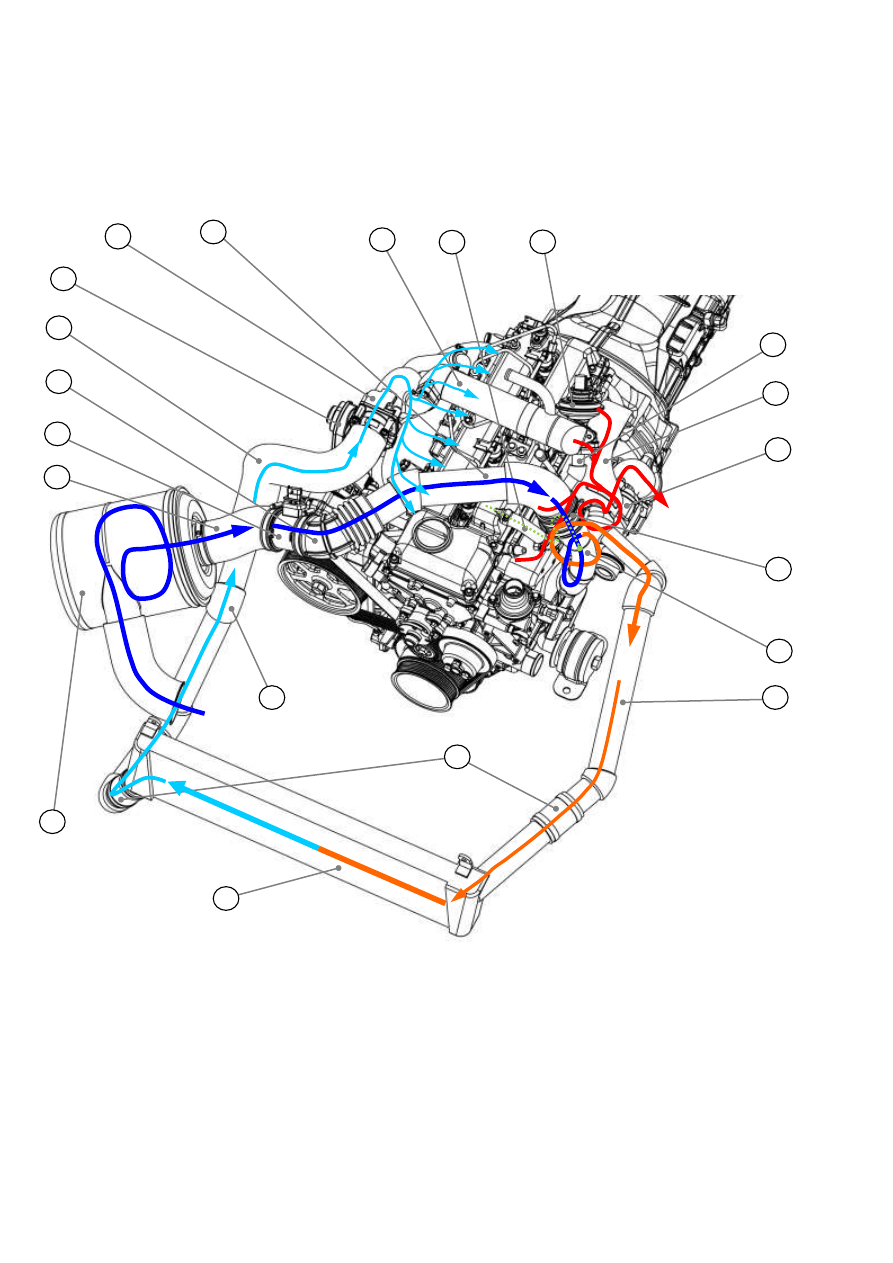

Рис.62. Общий вид системы подачи воздуха и выпуска ОГ:

1

 –

воздушный фильтр; 2 – патрубок соединительный (



70); 3 – датчик массового расхода возду-

ха; 4 – патрубок соединительный угловой (



70); 5 – патрубок соединительный (



60); 6 – патру-

бок  воздухоподающий  с  дроссельной  заслонкой;  7  –  труба  впускная;  8  –  воздуховод  (



70);  9  –

охладитель  рециркулируемых  газов;  10  –  шланг  вентиляции;  11  –  клапан  рециркуляции  отрабо-
тавших газов (ОГ); 12 – трубка рециркуляции ОГ; 13 – выпускной коллектор; 14 – турбокомпрес-
сор;  15  –  воздуховод  (



36



50);  16  –  патрубок  впускной  турбокомпрессора;  17  –  патрубок  со-

единительный (



50); 18 – охладитель надувочного воздуха; 19 – воздуховод (



50



60).



6



18



17

1



2



3

4

5



7

10

15



16



14



11

19



9

8

2



13



12

2






77

Система  впуска  воздуха  (рис.62)  включает  в  себя:  воздушный  фильтр  1  с

насадком и резонаторным шлангом, воздуховоды 8, 15 и 19, впускной патрубок тур-
бокомпрессора 16, турбокомпрессор 14, соединительные патрубки 2, 4, 5 и 17, охла-
дитель надувочного воздуха 18, патрубок воздухоподающий с дроссельной заслонкой
6, впускную трубу 7.

Подача воздуха  при запуске двигателя и  на  минимальных  оборотах  холостого

хода осуществляется за счет разрежения, создаваемого поршнями в цилиндрах двига-
теля, а по мере роста частоты вращения коленчатого вала и увеличения топливопода-
чи (нагрузки на двигатель)  – регулируемым турбокомпрессором  с перепуском  отра-
ботавших газов WGT (рис.63).

Выпуск  отработавших  газов  (рис.62)



осуществляется  через  выпускные

клапаны, выпускные каналы головки цилиндров, чугунный выпускной коллектор 13,
корпус  турбины  турбокомпрессора  14  в  приемный  патрубок  трубы  глушителя,
нейтрализатор,  глушитель и далее по системе выпуска автомобиля в атмосферу.

Турбокомпрессор  (рис.63)  –  является  одним  из  основных  агрегатов  системы

впуска воздуха и выпуска отработавших газов, от которого зависят эффективные по-
казатели  двигателя  –  мощность  и  крутящий  момент,  а  также  экономичность  и  ток-
сичность. Турбокомпрессор использует энергию отработавших газов для подачи воз-
душного заряда в цилиндры. Колесо турбины и колесо компрессора находятся на об-
щем валу, который вращается в плавающих радиальных подшипниках скольжения.

При  соблюдении  правил  эксплуатации,  использовании  рекомендованных  мо-

торных масел, масляных фильтров и качественных воздушных фильтров, их своевре-
менной замены срок службы турбокомпрессора совпадает с ресурсом двигателя.



ВНИМАНИЕ!
Во избежание повреждения турбокомпрессора не допустима эксплуатация дви-
гателя без воздушного фильтра или с поврежденным фильтром.











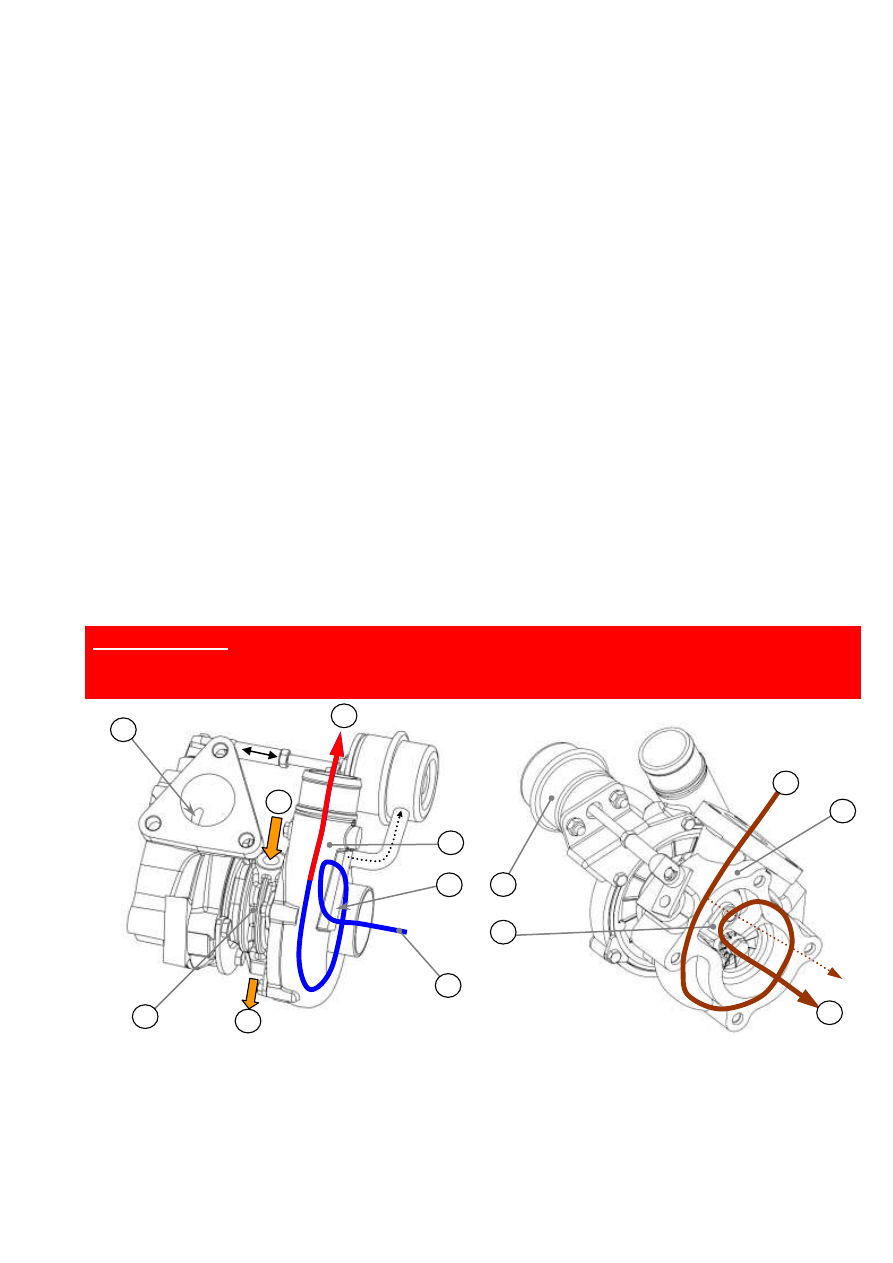

Рис.63. Турбокомпрессор:

1 – корпус турбины; 2 – пневмопривод перепускного клапана; 3 – корпус компрессора; 4 – корпус
подшипников; 5 – идентификационная табличка турбокомпрессора; 6  – канал для перепуска ОГ
минуя  турбинную  ступень;  7  –  клапан  перепуска  ОГ  минуя  турбинную  ступень  (WG);  8  –  очи-
щенный воздух; 9 – сжатый  в компрессорной ступени воздух; 10  –  ОГ; 11 – подвод смазочного
масла из ЦММ двигателя; 12 – слив масла.

2

3

4

1



6

7



9



11



12



5

8



10



10
