62

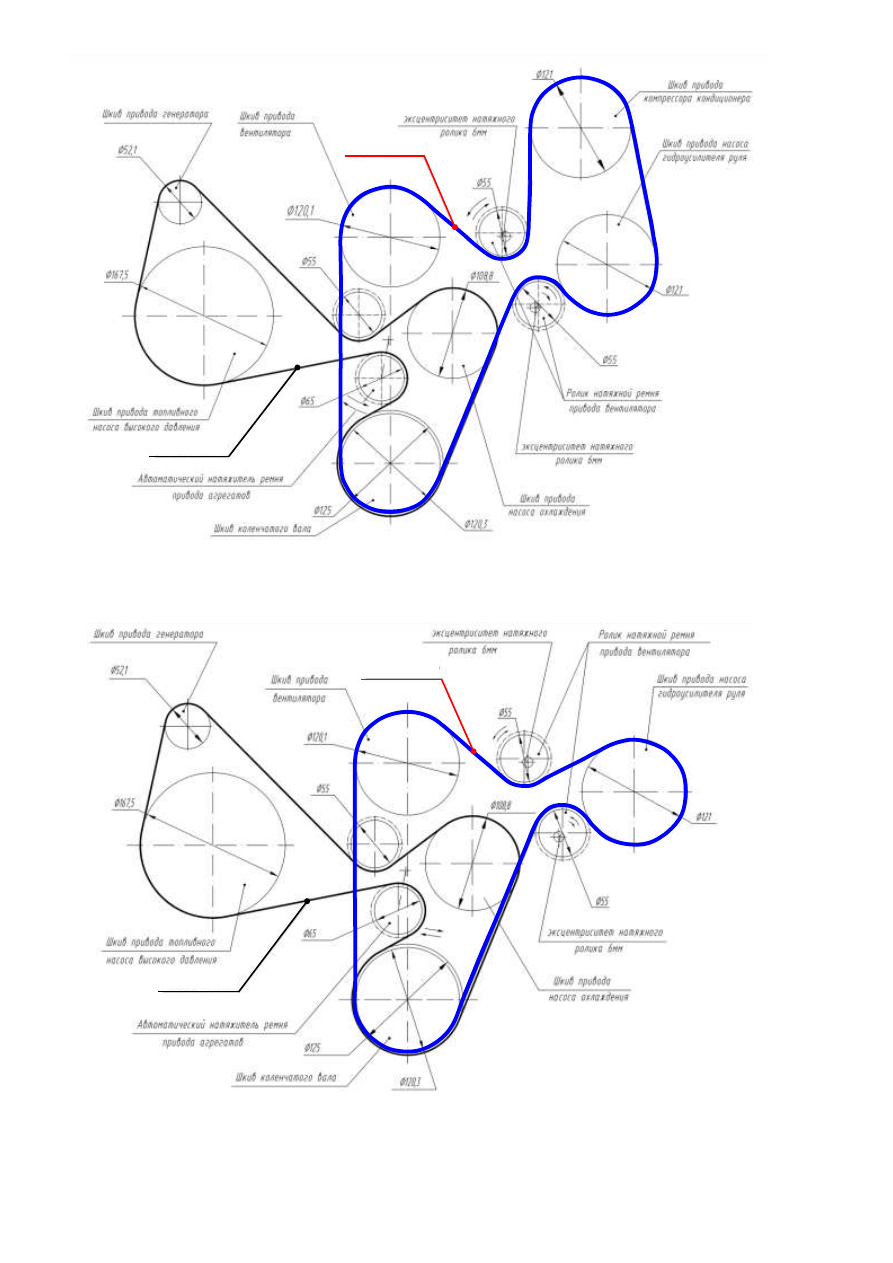

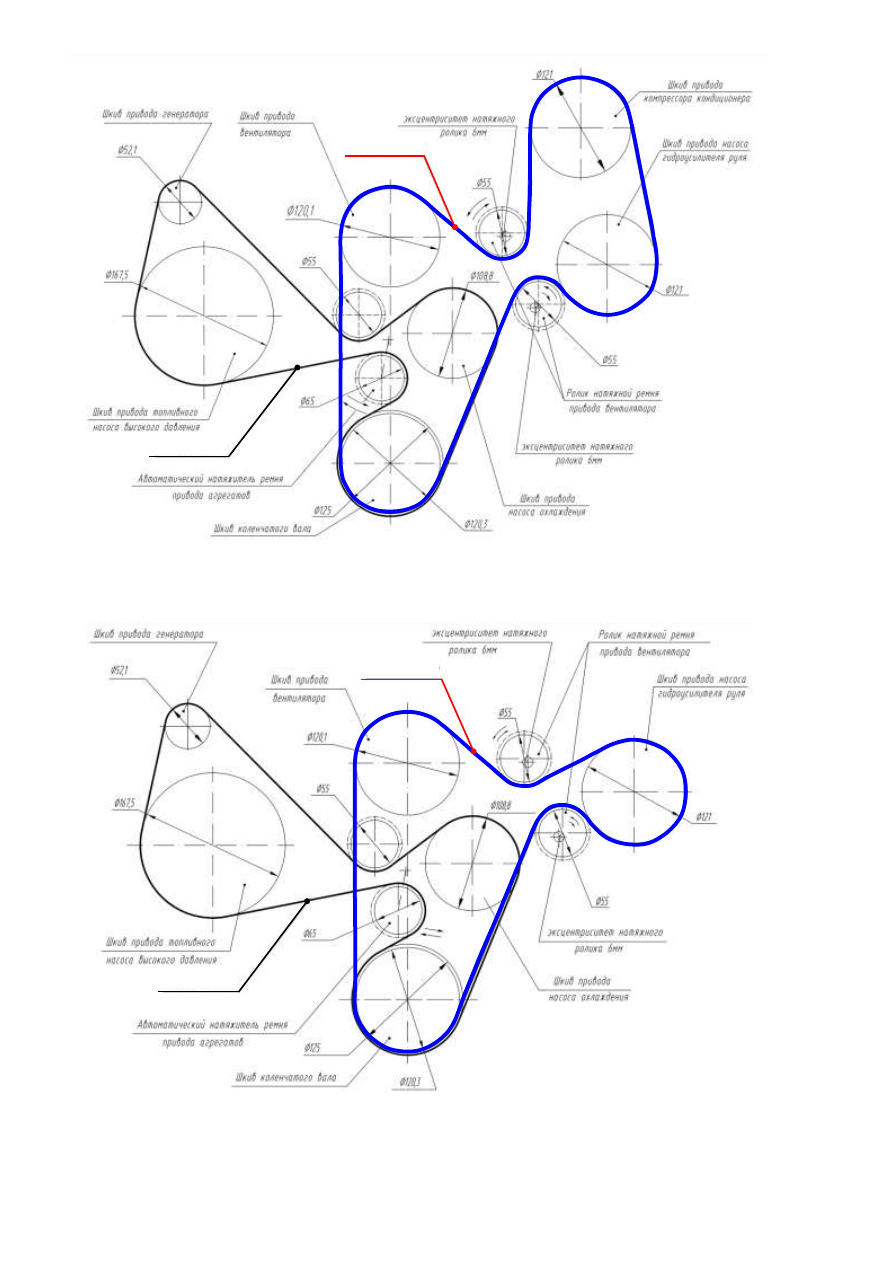

Рис.46. Схема привода вспомогательных агрегатов двигателя

для автомобилей на платформе УАЗ-3163 с компрессором кондиционера





Рис.47.



Схема привода вспомогательных агрегатов двигателя

для автомобилей на платформе УАЗ-3163 без компрессора кондиционера



6PK 1693

6PK 1600

6PK 1600

6PK 1395




63

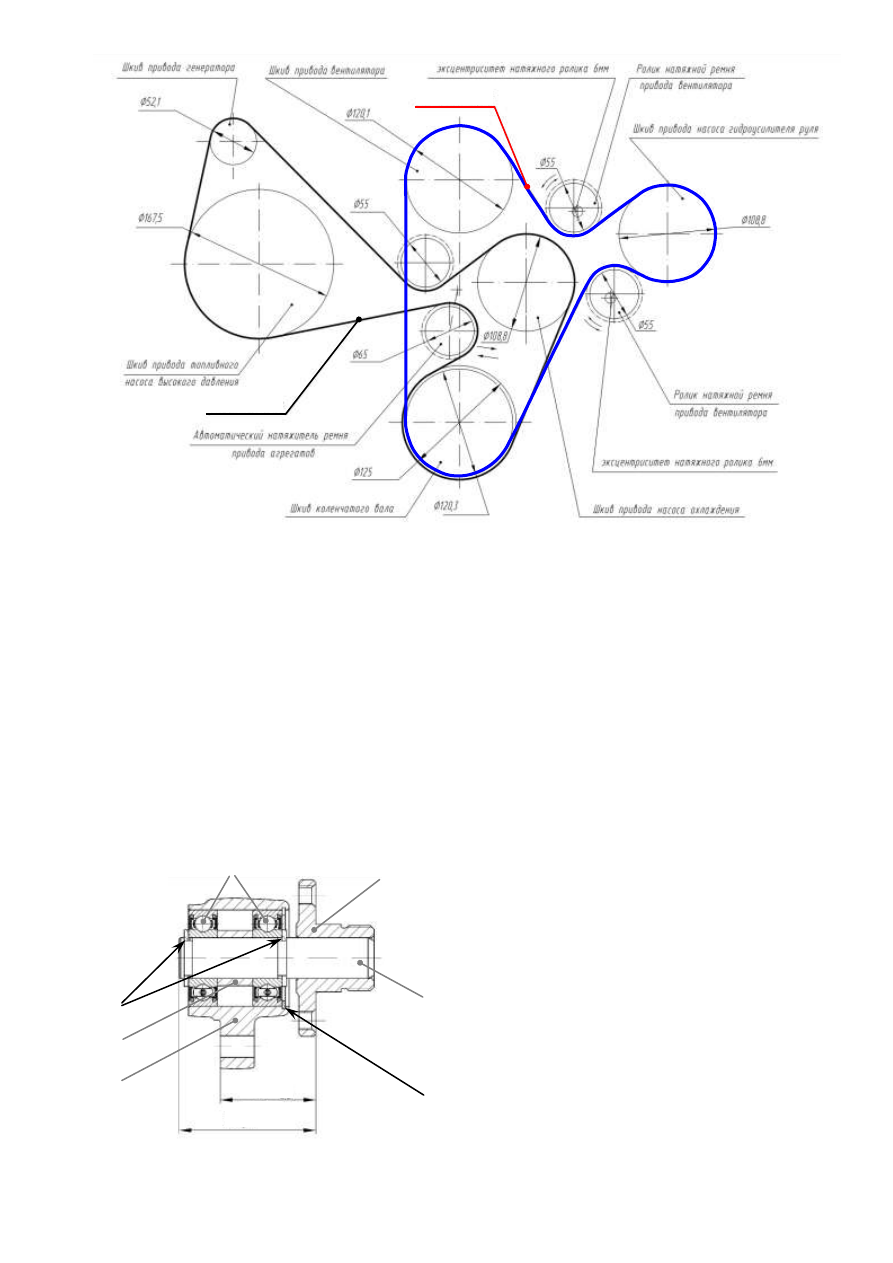

Рис.48. Схема привода вспомогательных агрегатов двигателя

для автомобилей на платформе УАЗ-315148.






Опора  вентилятора (рис.49) – расположена на  передней крышке головки  ци-

линдров и служит для крепления вязкостной муфты с вентилятором и шкива.

В чугунном корпусе 1 опоры вентилятора располагается два подшипника 7, на

валике  3,  которого  напрессована  ступица  2,  имеющая  посадочные  поверхности  для
установки  шкива  и  вязкостной  муфты  с  вентилятором.  Резьба  на  ступице  для  уста-
новки вязкостной муфты вентилятора – левая.

Подшипник  от  перемещений  в  корпусе  удерживается  с  помощью  стопорного

кольца 5. Подшипник выполнен в защищенном (не обслуживаемом) исполнении, за-
полняется смазкой на заводе - изготовителе, в процессе эксплуатации смазки не тре-
бует.








Рис.49. Опора вентилятора:



1 – корпус опоры вентилятора;
2 – ступица вентилятора;
3 – вал;
4 – втулка;
5 и 6 – стопорные кольца;
7 – подшипник.





6PK 1305

6PK 1600

1

2

3

4

5

6

7

1

,

0

6

,

59





2

,

0

7

,

42








64

Термостат

(

рис.50

)

 – типа ТC108 – 01М, с твердым наполнителем, одноклапан-

ный,  температура  начала  открытия  клапана  термостата  -  80±2



С.  Термостат  распо-

ложен на головке цилиндров, и соединен шлангом с радиатором.











Термостат с твердым наполнителем





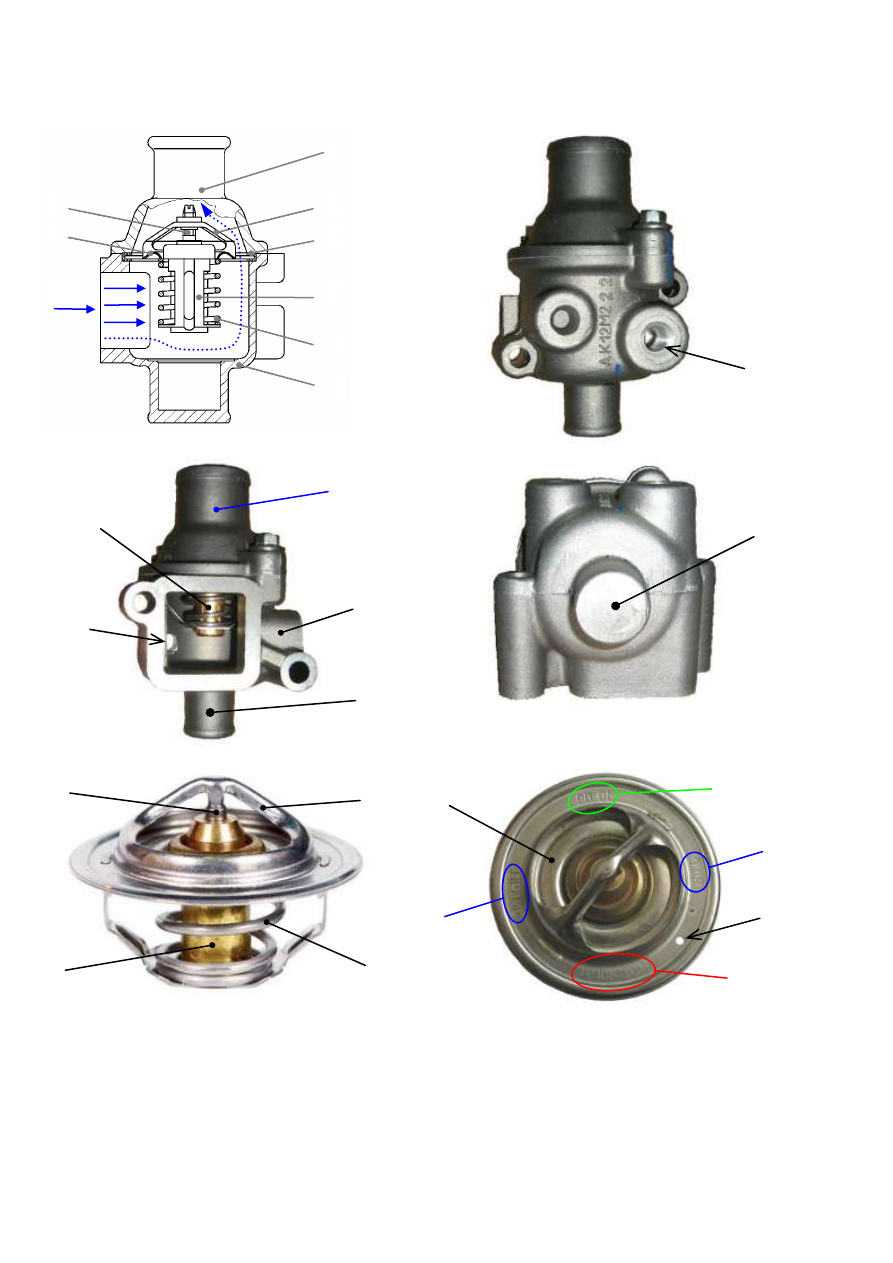

Рис.50. Термостат с корпусом:

1 – клапан;  2 – шток; 3 – стойка; 4 – прокладка; 5 – датчик термосиловой;  6 – пружина клапана;
7 – корпус; 8 – крышка корпуса термостата; 9 – резьбовое отверстие под датчик температуры ОЖ
системы  управления  двигателем  (М12×1,5-6Н);  10  –  патрубок  для  подсоединения  к  водяному
насосу (заглушен); 11 – дренажное отверстие Ø2 мм; 12 – маркировка завода-изготовителя; 13 –
маркировка обозначения модели термостата; 14 – маркировка температуры начала открытия кла-
пана термостата; 15 – маркировка даты изготовления.



ОЖ

7

6

5

4

3

2

1

7

8

9

10

5

10

9

8

6

1

2

3

11

5

12

13

14

15




65

Термостат обеспечивает быстрый прогрев двигателя до рабочей температуры и

автоматически поддерживает рабочую температуру охлаждающей жидкости в двига-
теле, отключая и включая циркуляцию жидкости через радиатор.

На холодном двигателе пружина 6 прижимает клапан 1 к седлу, и циркуляция

жидкости  осуществляется  по  малому  кругу  через  жидкостно-масляный  теплообмен-
ник (ЖМТ) на вход в охладитель рециркулируемых газов (ОРГ). Далее на автомоби-
лях семейства УАЗ Патриот ОЖ из ОРГ подается в радиатор отопителя салона и из
него  через  трубку  отопителя  во  всасывающую  полость  водяного  насоса,  а  затем  в
двигатель, минуя радиатор (рис.38б). На автомобилях УАЗ Хантер ОЖ из ОРГ пода-
ется  через  трубку  отопителя  во  всасывающую  полость  водяного  насоса,  а  затем  в
двигатель,  минуя  радиатор  (рис.38а).  Для  подачи  ОЖ  в  радиатор  отопителя  салона
необходимо включить дополнительный электрический водяной насос и открыть кран
отопителя.

Клапан  1  термостата  начинает  открываться  при  температуре  охлаждающей

жидкости - 80 ± 2



С. При температуре 95



 2



С он полностью открыт, величина от-

крытия должна быть не мене 8,5 мм. При этом большая часть жидкости проходит че-
рез патрубок крышки термостата в радиатор.

Во  фланце  термостата  выполнено  дренажное  отверстие  11  диаметром  2  мм,

служащее для выхода воздуха при заправке системы охлаждения и для предотвраще-
ния разморозки радиатора при использовании в зимний период в качестве ОЖ - воды.

Конструктивно корпус термостата дизеля ЗМЗ-51432 унифицирован с корпусом

термостата бензинового двигателя ЗМЗ-40904 за исключением того, что у дизельного
корпуса, патрубок 10 соединяемый с патрубком водяного насоса выполнен без отвер-
стия (у ЗМЗ-40904 выполняется отверстие Ø18 мм).
