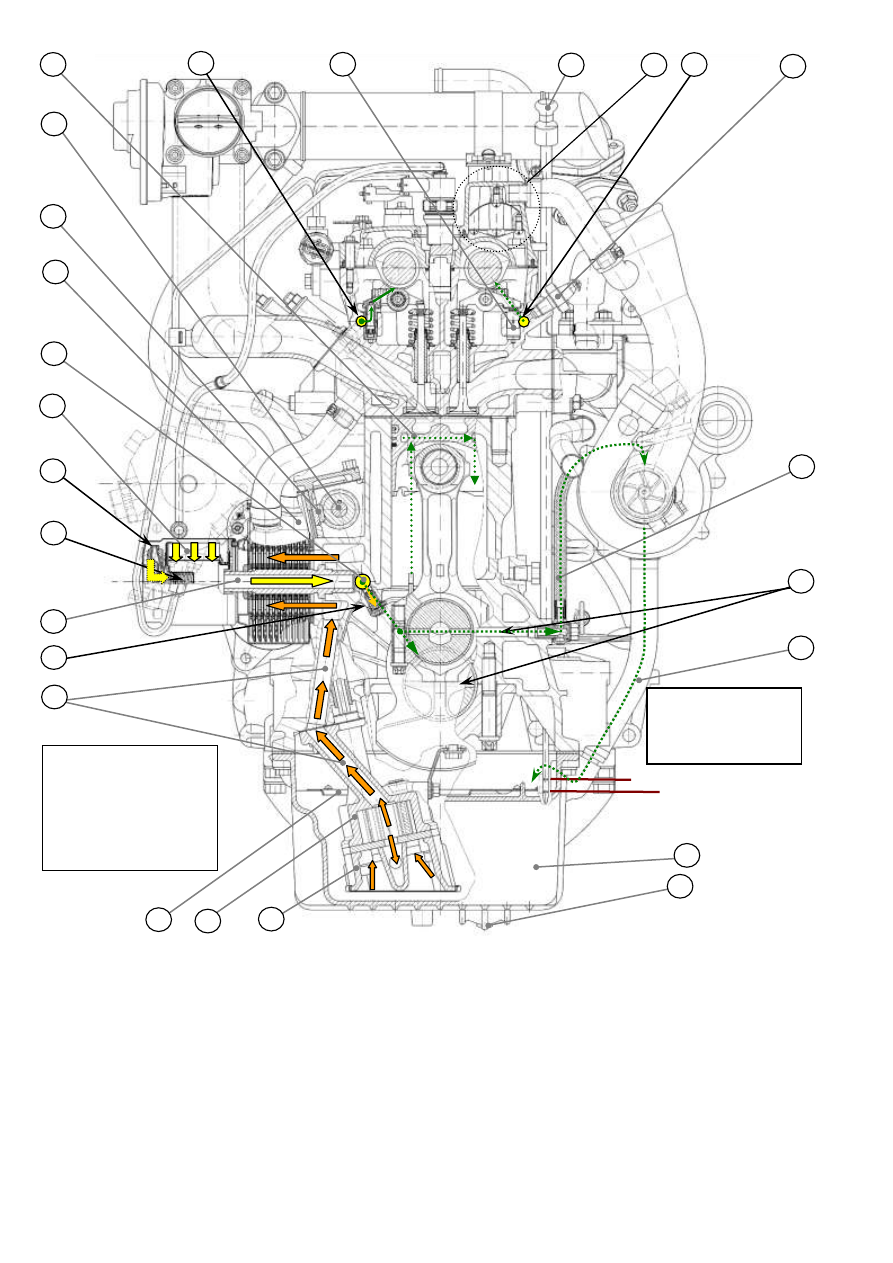

Рис.29. Схема циркуляции смазочного масла в двигателе:



1  –  нагнетательные  каналы;  2  –  форсунка  охлаждения  поршня;  3  –  канал  подвода  масла  в  цен-
тральную масляную магистраль; 4 – центральная масляная магистраль;  5 – фильтр грубой очист-
ки; 6 – фильтр тонкой очистки; 7 – перепускной клапан; 8 – теплообменник; 9 – ведомая шестерня
привода  масляного  насоса;  10  –  промежуточный  вал  с  ведущей  шестерней  привода  масляного
насоса; 11 – канал охлаждения поршня; 12 – канал подвода масла к гидроопорам рычагов привода
впускных клапанов; 13 – гидроопора; 14 – указатель уровня масла; 15 – маслоотделитель; 16 – ка-
нал подвода масла к гидроопорам рычагов привода выпускных клапанов; 17 – датчик аварийного
давления масла; 18 – трубка нагнетательная; 19 – каналы подачи масла; 20 – шланг слива масла из
турбокомпрессора; 21 – масляный картер; 22 – пробка слива масла; 23 – маслоприемный патру-
бок; 24 – масляный насос; 25 – успокоитель масла.



13



Максимально

допус-

тимый  уровень    масла,
соответствующий метке
«П»

Уровень    масла,  соответ-
ствующий  метке  «О»,
обеспечивает  безопасную
эксплуатацию  двигателя
при  максимально  допу-
стимых  углах  крена  авто-
мобиля

23



22



25



15

17

16

6

9

10



11

12



24



1

21



2

3

7

4

5

8

18

20

14



19

П

О




47





- направление движения масла



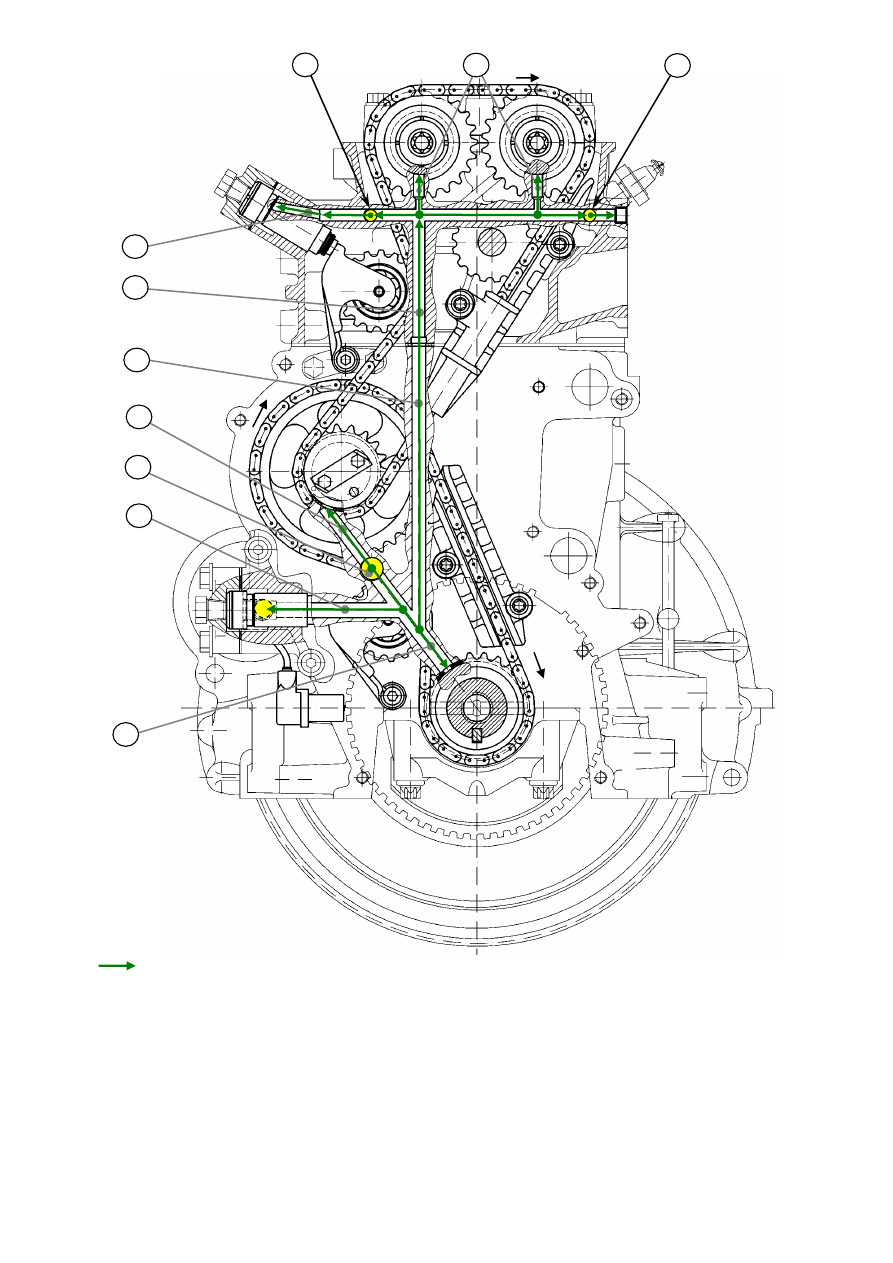

Рис.30. Схема подачи смазочного масла из ЦММ:



1 – канал подвода масла к первому коренному подшипнику; 2 – канал подвода масла к нижнему
гидронатяжителю; 3 – центральная масляная магистраль; 4 – канал подвода масла к первой опоре
промежуточного вала; 5 – канал подвода масла к головке цилиндров; 6 – канал подвода масла к
системе смазки деталей привода клапанов; 7 – канал подвода масла к верхнему гидронатяжителю;
8 – канал подвода масла к деталям привода впускных клапанов; 9 – каналы подвода масла к пер-
вым опорам распредвалов; 10 – канал подвода масла к деталям привода выпускных клапанов.



2



4

5

6

7

8

9

10

3

1

2




48





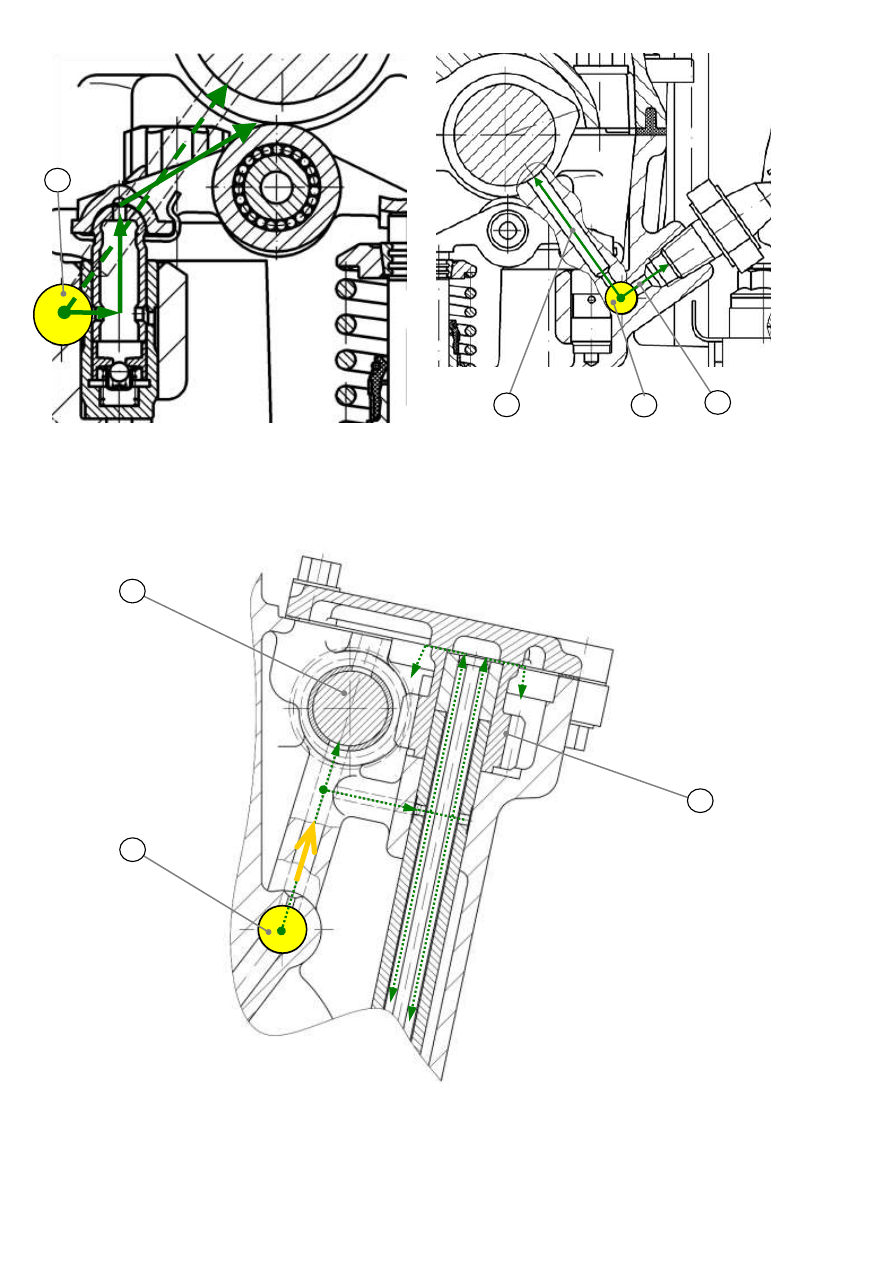

Рис.31. Схема подачи смазочного масла к ГРМ:



1 – канал подвода масла к гидроопорам рычагов привода впускных клапанов; 2 – канал подвода
масла к деталям привода выпускных клапанов; 3 – канал подвода масла ко второй опоре выпуск-
ного распредвала; 4 – канал подвода масла к датчику аварийного давления масла.






Рис.32. Схема подачи смазочного масла к приводу масляного насоса:



1  –  ведомая  шестерня  привода  масляного  насоса;  2  –  промежуточный  вал  с  ведущей  шестерней
привода масляного насоса; 3 – центральная масляная магистраль (ЦММ).



1



2

4

3

2



1



3






49





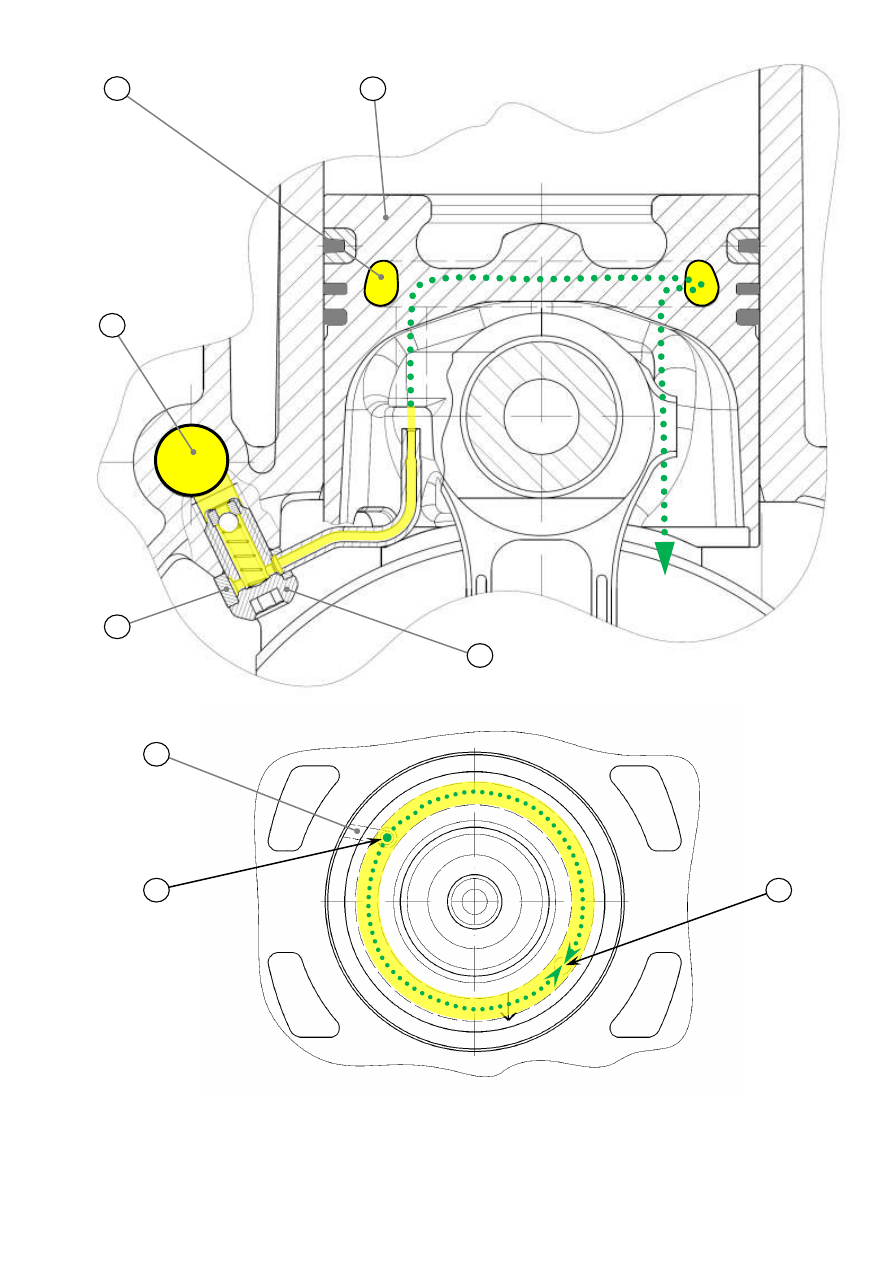

Рис.32б. Схема подачи смазочного масла в канал охлаждения поршня:



1  –  клапан  форсунки;  2  –  форсунка  охлаждения  поршня;  3  –  центральная  масляная  магистраль
(ЦММ); 4 – канал для охлаждения поршня; 5 – поршень; 6 – подвод масла; 7 – слив масла.

1



2



3



5



7



6



2



4
