ОСВЕЩЕНИЕ САЛОНА

Описание работы выполняемых функций блока освеще-
ния салона

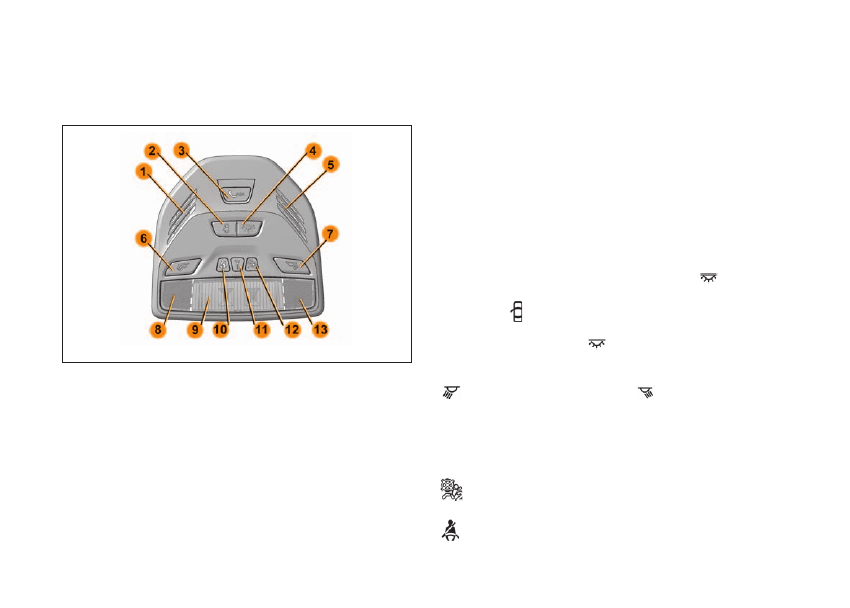

1 – зона расположения микрофона системы «ЭРА ГЛОНАСС»;
2 – зона расположения динамика системы «ЭРА ГЛОНАСС»;
3 – клавиша экстренного вызова оператора системы «ЭРА
ГЛОНАСС»;
4 – индикатор состояния системы «ЭРА ГЛОНАСС»;
5 – индикатор непристегнутого ремня безопасности перед-
него пассажира;
6 – индикатор отключенной подушки безопасности передне-
го пассажира;
7 – клавиша включения секции общего освещения салона в
режим «включено»;
8 – клавиша включения секции общего освещения салона в
режим «включено при открытой двери»;

9 – клавиша включения индивидуального освещения места
водителя;
10 – клавиша включения индивидуального освещения места
переднего пассажира;
11 – секция индивидуального освещения места водителя;
12 – секция индивидуального освещения места переднего
пассажира;
13 – секция общего освещения.

Общее освещение

Блок освещения салона выполняет функции общего освеще-
ние салона, освещение места водителя и места переднего
пассажира и функции связи с оператором системы «ЭРА
ГЛОНАСС».
При нажатии на клавишу с пиктограммой

включается

режим общего освещения. При нажатии на клавишу с пик-

тограммой

включается режим «включено при открытой

двери». В случае нажатия обеих клавиш приоритет имеет
клавиша с пиктограммой

Каждая из секций индивидуального освещения включается

соответствующей клавишей с пиктограммой для водителя

или для переднего пассажира

Переключатели режимов общего освещения и индивидуаль-
ного освещения кнопочного типа с фиксированным положе-
нием «включено».

Сигнализаторы и индикаторы в составе БОС

– сигнализатор отключенной подушки безопасности

переднего пассажира,

цвет сигнала желтый.

– сигнализатор непристегнутого ременя безопасности

переднего пассажира, цвет сигнала красный.

– индикатор состояния системы «ЭРА ГЛОНАСС», цвет ин-

дикации зависит от режима работы:
– красный (вызов оператора невозможен),
– желтый (нет информации о местоположении автомобиля),
– зеленый, свечение (доступны все возможности системы).

Функция связи с оператором ТКС «ЭРА ГЛОНАСС»
На Ваш автомобиль установлена телекоммуникационная
система «ЭРА ГЛОНАСС» предназначенная для автомати-
ческого (при аварии) и ручного вызова оператора экстрен-
ной оперативной службы (оператора). Микрофон и дина-
мик используются для связи с оператором системы «ЭРА
ГЛОНАСС».

SOS – клавиша вызова оператора системы «ЭРА ГЛО-

НАСС» расположена в блоке освещения салона. Переклю-
чатель кнопочного типа с не фиксированным положением
«включено». Время нажатия клавиши – калибруемый пара-
метр (по умолчанию 2 сек.).
В режиме ожидания система ТКС «ЭРА ГЛОНАСС» осу-
ществляет автоматическую регистрацию в сотовой сети,
проведение самодиагностики и отправку результатов са-
модиагностики оператору, прием сигналов навигационных
спутниковых систем ГЛОНАСС и GPS, постоянное вычисле-
ние времени, скорости, направления движения и координат
местонахождения автомобиля.

Автоматический экстренный вызов
При дорожно-транспортном происшествии (ДТП), если сра-
ботали надувные подушки безопасности, система «ЭРА ГЛО-
НАСС» формирует минимальный набор данных, содержащий
информацию о координатах и параметрах движения автомо-
биля в момент наступления ДТП, времени наступления ДТП,
VIN-код автомобиля и другую информацию, необходимую

для экстренного реагирования, и передает его оператору.
После передачи минимального набора данных производится
дозвон оператору для осуществления голосовой связи.
ТКС «ЭРА ГЛОНАСС» производит автоматический экстрен-
ный вызов только при включенном зажигании.

Ручной экстренный вызов (клавиша «SOS»).
Ручной вызов можно осуществлять как при включенном, так и
при выключенном зажигании. Для осуществления экстренно-
го вызова вручную нажмите клавишу «SOS» на блоке освеще-
ния салона. Алгоритм работы системы «ЭРА ГЛОНАСС» при
ручном экстренном вызове аналогичен описанному выше ал-
горитму при автоматическом экстренном вызове.
Если при осуществлении экстренного вызова повторно нажать
кнопку «SOS» экстренный вызов будет отменен.

Режим «Выключена»
В данном режиме система «ЭРА ГЛОНАСС» находится, если
не производится экстренный вызов, вызов оператора сете-
вого обслуживания и при условии, что зажигание выключено.
В режиме «Выключена» отсутствует подсветка кнопок «SOS»,

а также не горит индикатор состояния системы

. При этом

ТКС «ЭРА ГЛОНАСС» реагирует на нажатие кнопок «SOS».
Выход системы «ЭРА ГЛОНАСС» из режима «Выключена»
производится при нажатии на кнопку «SOS», а также при
включении зажигания.

Резервная батарея
В составе блока управления системой «ЭРА ГЛОНАСС» на-
ходится резервная батарея, необходимая для обеспечения
работоспособности системы «ЭРА ГЛОНАСС» в случае по-
вреждения аккумуляторной батареи автомобиля при ДТП. При
включенном зажигании производится контроль уровня заряда
резервной батареи, а также ее подзаряд при необходимости.

Замена резервной батареи производится только у дилеров.
При обнаружении неисправностей системы «ЭРА ГЛО-

НАСС», следует обратиться к дилерам для устранения неис-
правности.

Таблица – индикация состояния системы «ЭРА ГЛОНАСС» и режима работы

Характер неисправности

Режим работы

системы «ЭРА ГЛОНАСС»

Цвет подсветки

кнопки «SOS»

Состояние

и цвет индикатора

Все исправно

Инициализация (включение)

Белый

Зеленый мигающий

Режим «Тестирование»

Белый

Зеленый мигающий

Режим ожидания

Белый

Зеленый

Дозвон, голосовая связь SOS

Красный

Отсутствие сигналов GLONASS/GPS

Режим ожидания

Белый

Желтый

Дозвон, голосовая связь SOS

Красный

Разряд резервной батареи

Режим ожидания

Белый

Желтый мигающий

Дозвон, голосовая связь SOS

Красный

Отсутствие сигналов GSM

Попытка дозвона

Красный

Неисправность компонентов системы

«ЭРА ГЛОНАСС»

Режим ожидания

Белый

Красный мигающий

Дозвон, голосовая связь SOS

Красный

Розетка для подключения дополнительного
электрооборудования

Розетка 1 для подклю-
чения дополнительного
электрооборудования
(рис. 1а), используется
для подключения только
12-вольтовых электриче-
ских приборов мощно-
стью не более 120 Вт.

ВНИМАНИЕ!
1. Розетка для подклю-
чения дополнительно-
го электрооборудова-

ния используется для
подключения только
12-вольтовых электри-

ческих приборов, рассчитанных на напряжение 12 В и
максимальную силу тока 10 А. Перегрузка розетки может
привести к выходу из строя электропроводки автомоби-
ля и короткому замыканию. Не используйте более одного
электрического прибора. Если вилка (разъем) электри-
ческого прибора слишком свободно или слишком плотно
размещается в розетке, это может привести к плохому
контакту или приведет к застреванию вилки (разъема).
Используйте электрические приборы только с вилками
(разъемами), указанными на рисунке 1б или c соедини-
тельными элементами, пригодными для использования
с разъемами стандарта SAE.
2. Не оставляйте подключенные к розетке электропри-
боры, если водитель и пассажиры покидают салон авто-
мобиля или автомобиль ставится на длительную стоянку
(хранение).

3. Не подключайте электроприборы, подающие ток (на-
пример, аккумуляторы).
4. Подключаемые электроприборы должны по показате-
лям электромагнитной совместимости соответствовать
DIN VDE 40839, иначе возможны неполадки в работе ав-
томобиля.
5. Закрывайте крышку розетки для подключения допол-
нительного электрооборудования, если розетка не ис-
пользуется. Вставка посторонних предметов, кроме со-
ответствующих вилок (разъемов), попадание посторон-
них предметов или какой-либо жидкости в розетку может
привести к неисправности электрической системы авто-
мобиля или короткому замыканию.

Прикуриватель
Вместо розетки для подключения дополнительного электро-
оборудования у дилеров за счет потребителя предусмот-
рена возможность установки на автомобиль прикуривателя 1
(рис. 1 в).
Для того чтобы воспользоваться прикуривателем, нажмите
на кнопку патрона до ее фиксированного положения. При-
мерно через 20 секунд патрон автоматически возвращается

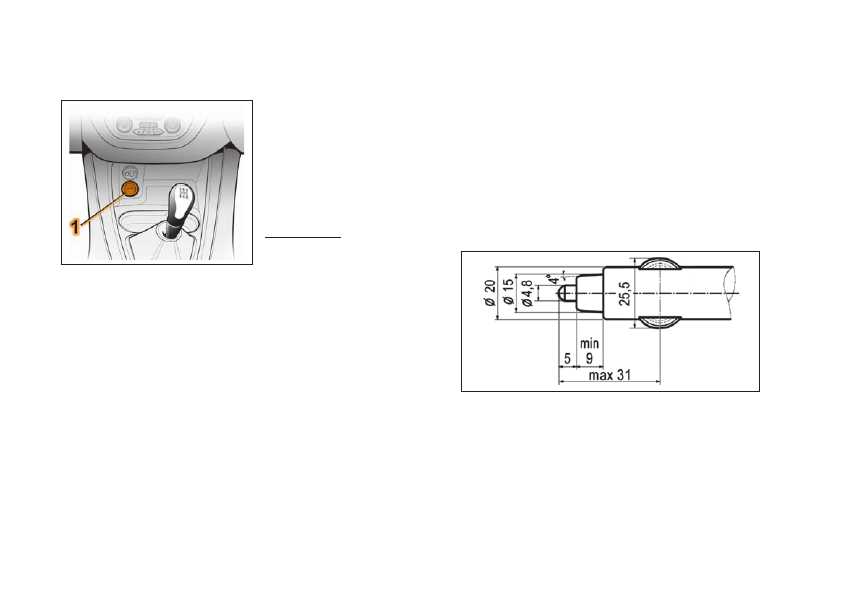

Рис. 1а. Розетка для

подключения дополнительного

электрооборудования

Рис. 1б. Вилка электрического прибора для

подключения дополнительного электрооборудования
