Основные габариты и нормы контактной сети трамваев и троллейбусов

Основные габариты и нормы контактной сети трамваев и троллейбусов - часть 1

Номинальная высота подвески контактного провода определяется в сети трамвая как расстояние от уровня головки рельса до рабочей поверхности контактного провода в точке его закрепления к поддерживающему устройству, а в троллейбусной сети это расстояние определяется от уровня дорожного покрытия.

В СССР для трамвайных и троллейбусных линий установлена единая высота подвески 5,8 м. Для трамвайных и троллейбусных предприятий, имевших контактные сети до 1977 г. (т. е. год

введения СНиП II-41-76), сохраняется ранее установленная для данного города номинальная высота, если она находится в пределах 5,5—6,3 м. Высота подвешивания по отдельным пролетам может иметь отклонение в пределах +0,1 ---0,15 м.

Одинаковую высоту для проводов трамвая и троллейбуса принимают при совместном подвешивании на общих поддерживающих устройствах, допуская различие только на разность конструктивных размеров арматуры или разность вертикальных отметок дороги и рельсов. За общую высоту подвески контактного провода принимают 5,8 м, а для городов, где контактная сеть имелась до 1977 г.,—
5.6 м, если принятая высота для трамвая равна или менее 5,6 м; равную высоте трамвайных проводов, если она находится в пределах от

5.7 до 6 м и 6 м при принятой высоте для трамвая более 6 м.

В стесненных условиях высота может быть снижена до следующих минимальных значений: под искусственными сооружениями, путепроводами, мостами, в тоннелях до 4,2 м при условии сокращения Скорости движения в пределах сооружения для трамвая и троллейбуса до 15 км/ч, в проемах ворот депо и ремонтных мастерских (заводов) до 4,7 м, внутри производственных зданий до 5,2 м.

В тоннельных участках линий скоростного трамвая высота в точках подвешивания может быть снижена до 3,8 м, при этом скорость движения не ограничивается. Сопряжение участков, имеющих различную высоту подвешивания проводов, выполняют плавно, с уклоном относительно продольного профиля дорожного покрытия или трамвайного пути не более 0,02 (20 см по высоте на длине 10 м), а на территориях депо, ремонтных Мастерских (заводов) и участках трамвайных и троллейбусный линий, на которых скорость движения не превышает 15 км/ч,— не более 0,04. Внутри производственных зданий допускается уклон до 0,05 [8].

Габаритами называются предельные внешние очертания Предмета. Габаритами подвижного состава определяются размеры свободного пространства для беспрепятственного его прохода. Габаритами контактных и воздушных электрических сетей определяют расстояния проводов от земли, зданий, сооружений. Габариты являются обязательными для всех организаций городского электрического транспорта, а также других ведомств, имеющих близко расположенные сооружения. Назначение габаритов транспортных предприятий — установление размеров, обеспечивающих беспрепятственную и безопасную совместную работу различных организаций. Организация или лицо, нарушившее габарит, несет ответственность за все последствия, которые могут возникнуть в результате этого нарушения.

Возводимые и существующие здания и сооружения не должны иметь частей, выступающих за габариты приближения строений к трамвайным путям.

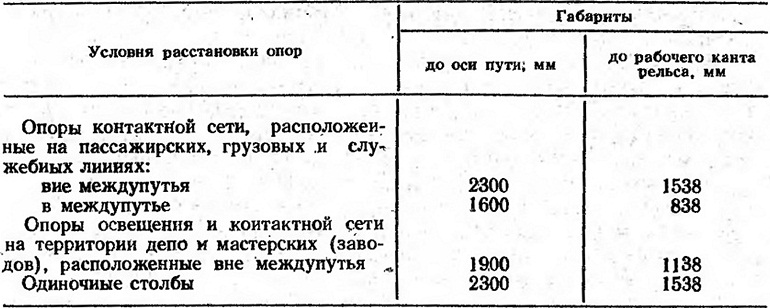

Таблица 11

Минимальные расстояния от оси пути скоростного и обычного трамвая на прямых участках до поверхности опоры или ее наружного оформления, так называемые габариты приближения опор, приведены в табл. 11.

Приведенные в табл. 11 значения являются предельными, и ими пользуются при ограниченных возможностях размещения опор. При наличии свободного пространства опоры устанавливают на расстоянии, превышающем эти размеры на 0,3—0,5 м.

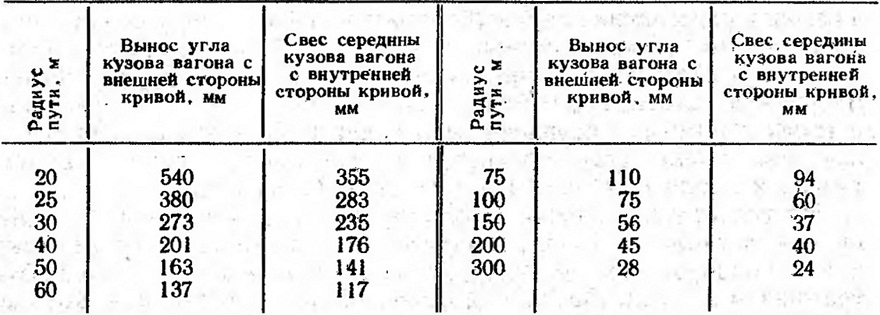

На кривых участках пути происходит отклонение углов кузова вагона во внешнюю сторону от оси пути, а середины во внутреннюю, что учитывают увеличением габаритов приближения опор. В табл. 12 приведены размеры габаритов, соответствующие четырехосному вагону длиной 15 м и шириной кузова 2,6 м.

Опоры на посадочных площадках не должны мешать входу и выходу пассажиров в вагон, поэтому их устанавливают на расстоянии 4 м от ближайшего рельса, а при стесненных условиях — не ближе 2,5 м.

Установку опор в междупутье допускают лишь для линий с обособленным полотном и при отсутствии условий для боковых опор, например при прохождении линии по дамбам, насыпям, в выемках или в местах с неблагоприятным грунтом (торф и др.). На тротуарах и газонах расстояние от грани бортового камня до наружной поверхности опоры должно составлять 0,6 м. На нешироких тротуарах (менее 2,5 м) установка опор нежелательна. В этом случае предусматривают размещение опор во дворах и зонах зеленых насаждений, а также применяют крепление поперечин к зданиям. На перекрестках улиц опоры устанавливают, как правило, до закругления тротуаров и всюду не ближе 1,5 м от въездов во дворы.

На пересечении с неэлектрифицированными железнодорожными путями, а также на путях; совместно использующихся трамвайным и железнодорожным транспортом, высота подвешивания проводов трамвая или троллейбуса над головкой рельсов должна быть не

менее 5,75 м при наихудших сочетаниях температуры и нагрузок (с учетом ветра и гололеда), вызывающих наибольшее провисание провода.

Высота расположения контактных проводов трамвая или троллейбуса в любом месте пролета в наихудшем расчетном режиме, т. е. при наибольшем провесе, не должна быть менее 5,2 м, за исключением подвески контактных проводов под искусственными сооружениями, на территории депо (заводов), в тоннелях.

Воздушные линии (BЛ) напряжением до 1000 В (кроме линий уличного освещения), проходящие параллельно линиям трамвая или троллейбуса, должны располагаться, как правило, вне зоны, занятой контактной сетью (включая опоры). Этот запрет вызван большой опасностью (при повреждениях на сетях) замыкания проводов между собой. В ряде случаев последствия такого замыкания непредсказуемы, они могут вызвать повреждения электрически связанной аппаратуры и сооружений, находящихся далеко от места повреждения на сетях.

В отдельных исключительных случаях при технико-экономических обоснованиях допускается располагать BJI напряжением до 1000 В над поперечинами контактной сети. В этом случае поперечины пересечения должны иметь двойную изоляцию от контактных проводов, расстояния от поперечин контактной сети до проводов воздушных линий должны быть не менее 1,5 м.

В городах имеются, разветвленные воздушные электрические сети, которые неизбежно пересекают линии электрического транспорта. С целью повышения безопасности для населения и обслуживающего персонала установлены технические нормы устройства пересечений.

На пересечениях ВЛ напряжением до 1000 В с трамвайными линиями при токосъеме пантографами вертикальное расстояние до проводов воздушных линий от уровня головки рельсов должно быть не менее 8 м, при токосъеме штанговыми токоприемниками — не менее 10,5 м; на пересечениях с троллейбусными линиями — не менее 10,5 м от уровня дорожного покрытия.

Таблица 12

Опоры контактной сети необходимо располагать на расстояниях не менее 1,5 м от опор линий напряжением до 1000 В. Расстояние по высоте от проводов воздушных линий до поперечины и несущих тросов контактной сети при наиболее неблагоприятных сочетаниях нагрузки должно быть не менее 1,5 м. Эти же нормы применяются и для проводов, проложенных над поперечинами Контактной сети.

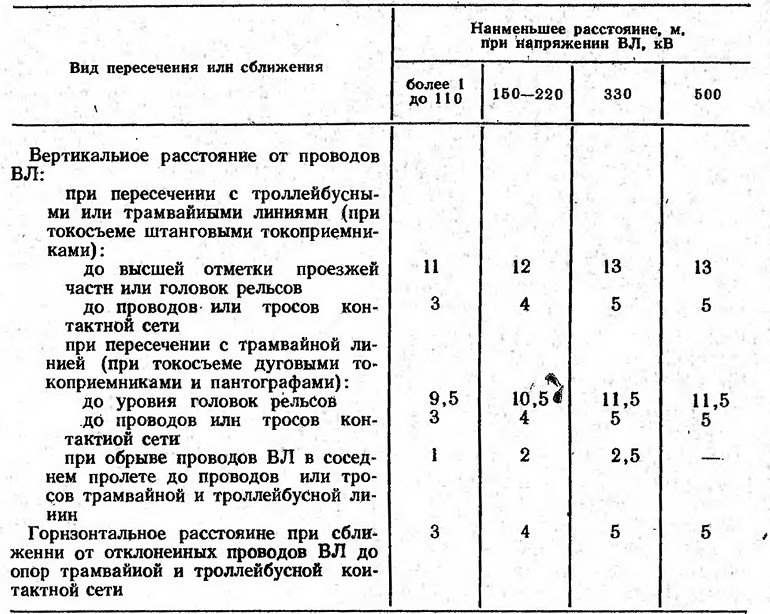

Воздушные линий напряжением свыше 1000 В могут пересекать линии электрического транспорта под любым углом, а расстояние между ними должно быть не менее указанного в табл. 13.

Вертикальные расстояния (в нормальном режиме) проверяют при наибольшей стреле провеса проводов воздушной линии (без учета нагрева проводов электрическим током).

Для безопасного движения троллейбусов и трамваев дороги и трамвайные пути в пределах застроенной части города должны быть освещены, поэтому линии уличного освещения, как правило, прокладывают параллельно контактным сетям. По условиям благоустройства улиц и с целью наименьших затрат на устройство освещения разрешается использовать опоры контактных сетей трамвая и троллейбуса (за исключением опор в междупутье трамвайных линий) для установки арматуры, подвешивания проводов и устройства ввода! в опоры кабелей уличного освещения.

Совместная эксплуатация опор и параллельная прокладка сетей существуют уже долгие годы. За это время и для контактных сетей, и сетей наружного освещения выработаны меры защиты оборудования при замыканиях проводов обеих сетей между собой. Сети уличного освещения должны отвечать следующим требованиям:

вертикальное расстояние от проводов уличного освещения до поперечин контактной сети при наиболее неблагоприятных условиях должно быть не менее 0,5 м;

при воздушной подводке питания к светильникам уличного освещения, размещаемым на троллейбусных опорах, провода, следует закреплять на специальных кронштейнах, располагаемых, с внешней стороны опоры, на высоте не менее 9 м от проезжей части дороги. Минимальное расстояние от ближайшего провода до опоры должно быть не менее 0,5 м, причем ближайшим проводом должен быть нулевой;

прокладываемые внутри или снаружи опоры в металлических трубах или гибких металлорукавах провода должны иметь изоляцию на напряжение постоянного тока 2500 В;

в местах пересечения с проводами контактной сети уличное освещение должно быть выполнено с соблюдением тех же требований, что и для ВЛ напряжением до 1000 В.

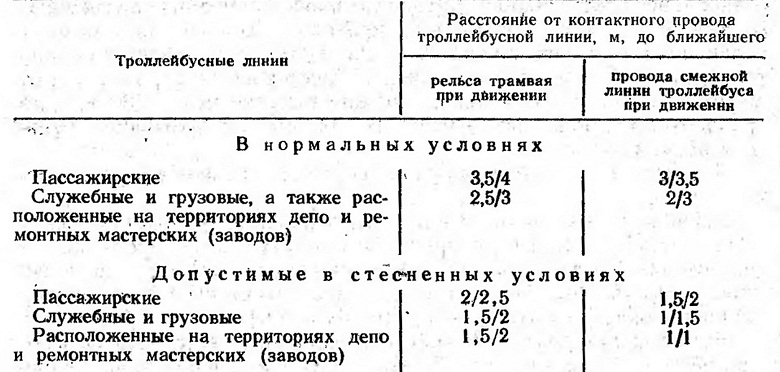

Для нормальных и безопасных условий выполнения ремонтных и восстановительных работ необходимо оставлять достаточное расстояние между контактными проводами смежных троллейбусных линий и между проводами троллейбусных и трамвайных линий. На узких улицах, в депо и других местах со стесненными условиями приходится сближать линии в пределах допускаемых (по условиям безопасности) расстояний. Установлены Нормы сближения контактных проводов смежных троллейбусных линий и троллейбусных линий с трамвайными (табл. 14).

Таблица 13

Таблица 14

Примечания, 1. Данные в числителе относятся к параллельному движению, в знаменателе — к встречному.
2. Горизонтальные расстояния между внутренними контактными проводами смежных троллейбусных линий на стрелочных разветвлениях в стесненных условиях допускается принимать равными 1 м.
