2.

Схемы внешнего и внутреннего электроснабжения городского электротранспорта

В современных условиях тяговые подстанции получают энергию не от одной электрической станции, а от энергетической системы, объединяющей многие электростанции линиями электропередачи (ЛЭП). Тяговые подстанции трамвая и троллейбуса находятся в городе и электроснабжение получают, как правило, от подстанций, распределительных пунктов (РП), центров питания (ЦП) электрических систем.

При рассмотрении схемы электроснабжения выделяют две части: внешнее электроснабжение, включающее в себя все устройства от центра питания до тяговой подстанции, вместе с кабельными (воздушными) линиями;

внутреннее электроснабжение, включающее в себя тяговые подстанции и все элементы тяговой сети; контактную и рельсовую сеть, питающие линии.

Контактная сеть делится на электрически изолированные друг от друга участки, называемые секциями контактной сети. Секции отделяются на границах изоляторами, которые называются секционными изоляторами. Каждой секции присваивается номер или название. Внутри секции могут быть секционные изоляторы, которые называются промежуточными и служат для оперативных переключений при перераспределении нагрузки. В нормальном режиме работы они шунтируются электрическими перемычками.

Внутреннее электроснабжение выполняется в виде централизованного (рис. 2, а) или децентрализованного (рис. 2, б) питания контактной сети. Централизованную схему применяют при подстанциях, имеющих большую мощность, позволяющую питать весь примыкающий к ней район контактной сети, которая состоит из секций, расположенных в разном удалении от подстанции.

При децентрализованной схеме секции питаются от двух соседних подстанций, либо от любой из них, либо каждая подстанция питает примыкающую половину секции. При выходе из строя

одной из подстанций ее нагрузка передается на соседнюю. Каждая подстанция должна иметь соответствующий резерв мощности. .

Выбирая ту или иную систему электроснабжения, предпочтение отдается той, которая обладает высоким уровнем надежности и обеспечивает гибкость управления. Под надежностью понимается безотказность, долговечность и ремонтопригодность, т. е. возможность непрерывно и длительно сохранять работоспособность в определенных режимах и быть приспособленной к предупреждению, обнаружению и устранению отказов и неисправностей в процессе технического обслуживания и проведения ремонтов. Ремонтопригодность имеет целью снижение затрат времени, труда и средств на техническое обслуживание и ремонт оборудования и повышение на этой основе ^эффективности его использования в процессе эксплуатации.

Основы надежности врякой системы или инженерного сооружения закладываются при их проектировании с обеспечением определенных запасов прочности, необходимых резервных устройств в виде дублирующих элементов или увеличением запасов мощности основных элементов, которые используются при выходе из. строя отдельных элементов системы. Вместе с тем система электроснабжения должна быть экономичной, что требует и-сключения чрезмерных затрат на дополнительное оборудование и устройства для создания резервов. Решение этого противоречия находят .из сопоставления технико-экономических показателей возможных вариантов, принимая систему, обеспечивающую должную надежность при минимально возможных затратах.

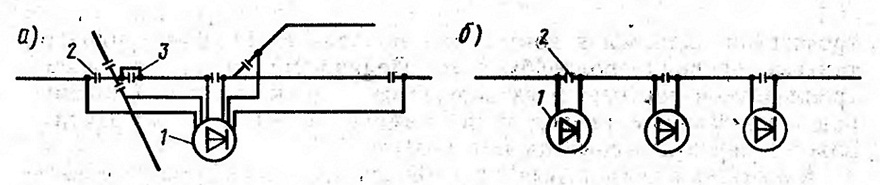

Рис. 2. Схемы внутреннего электроснабжения:
а — централизованное питание; б—..децентрализованное, питание; 1—выпрямительная подстанций; 2— секционый изолятор; 3— электрический соединитель

В эксплуатации имеют место разные, условия работы системы электроснабжения: нормальный, вынужденный и аварийный режимы работы.

При нормальном режиме все элементы системы работают с наиболее высокими технико-экономическими показателями, обеспечивая питание подвижного состава в расчетных размерах, определенных для наиболее загруженного часа и при наиболее тяжелых условиях движения.

Вынужденный режим наступает, когда выходит из строя один из основных элементов системы: тяговая подстанция, преобразовательный агрегат или питающая линия. Движение, подвижного состава идет нормально при использовании дополнительных элементов

оборудования (зарезервированных ранее). При этом допускаются предельные по нормам нагрузки на элементах системы электроснабжения и потери напряжения в тяговой сети. На этот период допускаются ухудшения экономических показателей работы.

Аварийный режим наступает при тяжелых повреждениях элементов системы электроснабжения, когда движение в расчетных размерах становится невозможным. В этом режиме движение либо сокращается, либо прекращается полностью.
