Арматура и узлы контактной подвески трамваев и троллейбусов

Арматура и узлы контактной подвески трамваев и троллейбусов - часть 1

К подвесной арматуре и узлам относятся изделия для закрепления провода и троса, соединения их, подвешивания и регулировки, а также сборочные узлы из типовых деталей заводского изготовления.

Все детали и узлы должны соответствовать техническим условиям ГОСТ 23476—79. Основными условиями для всех видов арматуры и узлов являются следующие:

Запас механической прочности по отношению к номинальному значению нагрузки должен составлять для натяжной арматуры не менее трех, для остальной арматуры не менее двух.

Арматура, сопряженная с контактным проводом, работающим в контакте с токоприемниками подвижного состава, должна обеспечивать беспрепятственное прохождение токоприемников.

Конструкция арматуры должна обеспечивать удобство проведения работ при монтаже и эксплуатации.

Конструкция шарнирных и других подвижных соединений должна обеспечивать свободное перемещение сопрягаемых деталей относительно друг друга и исключать возможность самопроизвольного их расцепления в эксплуатации.

Конструкция токопроводящей и токоподводящей арматуры должна обеспечивать возможность проверки состояния контактных поверхностей и регулировку контактного давления в течение всего срока эксплуатации.

Одноименные детали арматуры должны быть взаимозаменяемыми.

Примененные в учебнике названия и марки арматуры и узлов контактной сети даны по последнему каталогу (1983 г.), разработанному научно-исследовательским и проектным институтом Мосгортрансниипроект. В ряде случаев даны уточненные новые названия и марки, не совпадающие с ранее употреблявшимися. Для

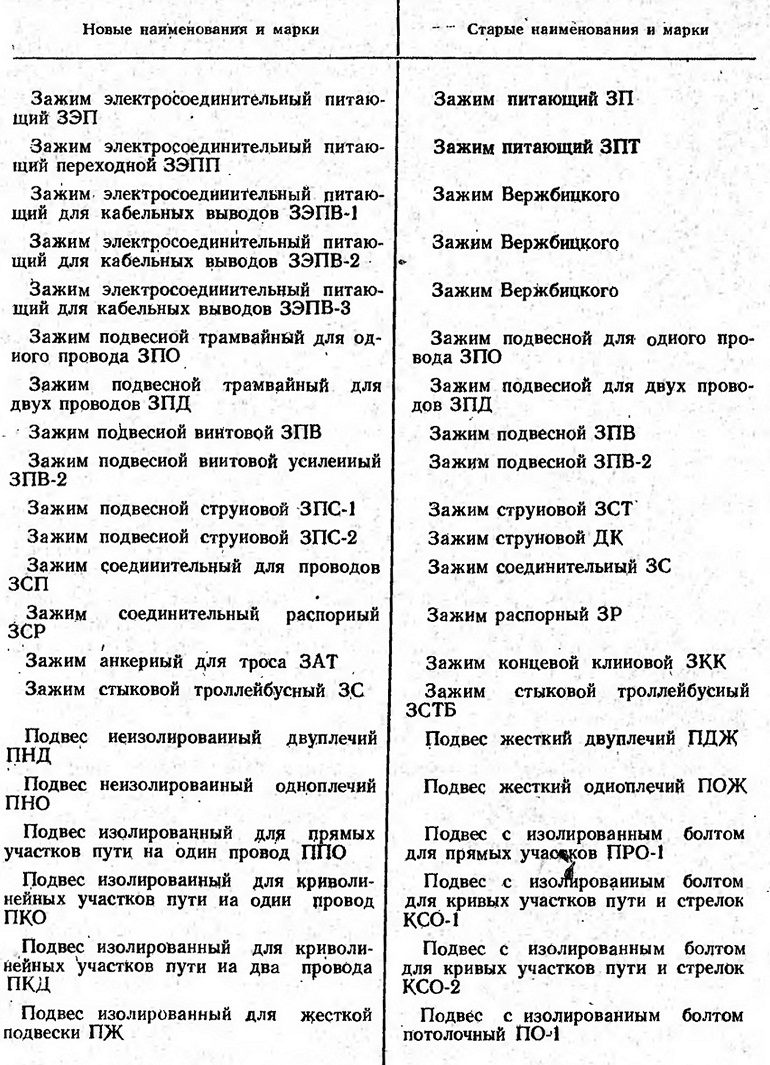

сведения в табл. 5 приведены новые и старые наименования арматуры контактной сети. В последующем изложении используются только новые названия и марки.

Зажимы для закрепления контактного провода в точках его подвешивания или соединения отрезков провода должны иметь форму, позволяющую свободный проход токоприемника и необходимую прочность. Для работы на трамвайной сети с токоприемником типа пантограф, имеющим плоскую контактную поверхность, зажим должен оставлять свободными нижние поверхности.контактного провода. Троллейбусный зажим, кроме того, должен иметь минимальные поперечные размеры, обеспечивающие свободное вписывание его во внутренние очертания контактной головки, и плавноскошенные .торцовые части, предохраняющие от лобовых ударов головки по торцу зажима.

Таблица 5
