Приложение Г

(обязательное)

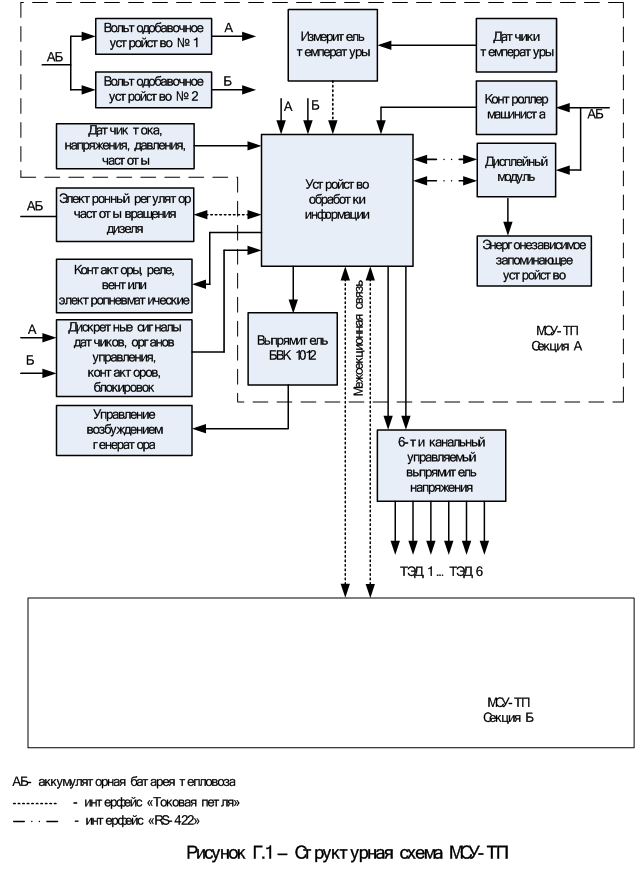

Структурная схема МСУ-ТП

Приложение Д

(обязательное)

Функциональное назначение входов/выходов системы

Распределение входных и выходных параметров системы МСУ-ТП («Зеркало»)

Функциональное назначение дискретных выходов указано в таблице Д.1. Функциональное назначение дискретных входов указано в таблице Д.2. Функциональное назначение аналоговых входов указано в таблице Д.3. Функциональное назначение температурных входов указано в таблице Д.4.  Функциональное назначение частотных входов указано в таблице Д.5. Функциональное назначение сигналов выпрямительной установки указано в таблице Д.6. Функциональное назначение вычисляемых параметров указано в таблице Д.7

   Таблица Д.1   -  Функциональное  назначение  дискретных  выходов



Наименование

Обозн. в программе

Разъем

Кон-

такт

Цепь

Разряд

Индекс информа-ционного поля пакета

1.      Реверсор «Вперед» (QS2)

RV

X9

  1.

             Y1

0

1

2.      Реверсор «Назад» (QS2)

RN

X9

  1.

             Y2

1

1

3.      Тормозной переключатель положение "Тяга" (QS3)

TPM

X9

  1.

             Y3

2

1

4.      Тормозной переключатель положение "Тормоз" (QS3)

TPT

X9

  1.

             Y4

3

1

5.      Контактор поездной тягового электродвигателя П1 (KM1)

КР1

X9

  1.

             Y5

4

1

6.      Контактор поездной тягового электродвигателя П2 (KM2)

KP2

X9

  1.

             Y6

5

1

7.      Контактор поездной тягового электродвигателя П3 (KM3)

KP3

X9

  1.

             Y7

6

1

8.      Контактор поездной тягового электродвигателя П4 (KM4)

KP4

X9

  1.

             Y8

7

1

9.      Контактор поездной тягового электродвигателя П5 (KM5)

KP5

X9

  1.

             Y9

0

2

10.  Контактор поездной тягового электродвигателя П6 (KM6)

KP6

X9

  1.

          Y10

1

2

11.  Контактор возбуждения тяговых электродвигателей в режиме ЭТ  П7 (KM7)

KP7

X9

  1.

          Y11

2

2

12.  Контактор возбуждения  возбудителя ВВ (KM10)

KVV

X9

  1.

          Y12

3

2

13.  Контактор возбуждения тягового генератора КВ (KM11)

KV1

X9

  1.

          Y13

4

2

14.  Контактор групповой ослабления возбуждения тяговых электродвигателей КШ1 (KM9)

KOP1

X9

  1.

          Y14

5

2

15.  Контактор групповой ослабления возбуждения тяговых электродвигателей КШ2 (KM8)

KOP2

X9

  1.

          Y15

6

2

16.  Контактор регулятора напряжения КРН (KM22)

KRN

X9

  1.

Y16

7

2

17.  Контактор запуска стартера КД (KM21)

KD

X9

  1.

Y17

0

3

18.  Контактор масляного насоса КМН (KM18)

KMN

X9

  1.

Y18

1

3

19.  Контактор топливного насоса КТН (KM19)

KTN

X9

  1.

Y19

2

3

20.  Вентиль жалюзи электрического тормоза ВЖТ (Y1)

VGT

X9

  1.

Y20

3

3

21.  Питание вентилей подачи песка

VРР

X9

  1.

Y21

4

3

22.  Реле контроля тяги (K6)

RNP

X9

  1.

Y22

5

3

23.  Вентиль блокировки пневматического тормоза ВБТ (Y2)

VT1

X9

  1.

Y23

6

3

24.  Вентиль замещения электрического тормоза ВЗТ (Y3)

VT2

X9

  1.

Y24

7

3

25.  Вентиль отключения ряда топливных насосов ВТН (Y14)

VTN

X9

  1.

Y25

0

4

26.  Реле системы измерения сопротивления изоляции РСИ (K6)

R_Izm_I

X9

  1.

Y26

1

4

27.  Вентиль вызова помощника(Y12)

VVP

X9

  1.

Y27

2

4

28.  Резерв.



X9

  1.

Y28

3

4

29.  Резерв.



X9

  1.

Y29

4

4

30.  Резерв.



X9

  1.

Y30

5

4

31.  Резерв.



Х9

  1.

Y31

6

4

32.  Звуковая сигнализация СБ(HA1)

ZUM

X9

  1.

Y32

7

4

33.  Ключ управления магнитной защелкой контроллера (1)

K_KM1

Х10

1.

Y33

0

5

34.  Контактор аварийного возбуждения КАВ (1) (KM13)



Х10

2.

Y34

1

5

35.  Резерв.



Х10

3.

Y35

2

5

36.  Резерв.



X10

4.

Y36

3

5

37.  Резерв.



Х10

5.

Y37

4

5

38.  Резерв.



X10

6.

Y38

5

5

39.  Резерв.



X10

7.

Y39

6

5

40.  Резерв.



X10

8.

   Y40

7

5

41.  Резерв.



X10

9.

Y41

0

6

42.  Контактор соединения батарей секций тепловоза КСБ (КМ20)



    X10

10.

Y42

1

6

43.  Резерв.



Х10

11.

Y43

2

6

44.  Резерв.



X10

12.

Y44

3

6

45.  Резерв.



X10

13.

Y45

4

6

46.  Резерв.



Х10

14.

Y46

5

6

47.  Резерв.



Х10

    15

    Y47



6

48.  Резерв.











6

К контакту 33 разъемов Х9 и Х10 подвести +110В от АВ «Питание исполн. Устр.»













































Таблица Д. 2   -  Функциональное  назначение  дискретных  входов



Наименование

Обозн. В программе

Разъем

Контакт

Цепь

Разряд

Индекс информационного поля пакета

1.      Блокировка контактора КШ2           (KM8)



X5

1

         ДД1

0

7

2.      Блокировка контактора КШ1           (KM9)



X5

2

         ДД2

1

7

3.      Блокировка контактора П1                (KM1)



X5

3

         ДД3

2

7

4.      Блокировка контактора П2                (KM2)



X5

4

         ДД4

3

7

5.      Блокировка контактора П3                (KM3)



X5

5

         ДД5

4

7

6.      Блокировка контактора П4                 (KM4)



X5

6

         ДД6

5

7

7.      Блокировка контактора П5                (KM5)



X5

7

         ДД7

6

7

8.      Блокировка контактора П6                 (KM6)



X5

8

         ДД8

7

7

9.      Блокировка контактора П7                (KM7)



X5

9

         ДД9

0

8

10.  Блокировка контактора регулятора напряжения КРН             (KM22)



X5

10

       ДД10

1

8

11.  Резерв.



X5

11

       ДД11

2

8

12.  Блокировка контактора возбуждения тягового генератора КВ   (KM11)





X5

12

       ДД12

3

8

13.  Блокировка реверсора Р Положение «Вперед» (QS2)



X5

13

       ДД13

4

8

14.  Блокировка реверсора Р Положение «Назад» (QS2)



X5

14

       ДД14

5

8

15.  Блокировка контактора ВВ(KM10)



X5

15

       ДД15

6

8

16.  Блокировка тормозного переключателя ТП. Положение "Тормоз" (QS3)



X5

16

       ДД16

7

8

17.  Блокировка тормозного переключателя ТП. Положение "Тяга" (QS3)



X5

17

       ДД17

0

9

18.  Блокировка контактора пуска дизеля КД (KM21)



X5



18

       ДД18

1

9

19.  Блокировка контактора масляного насоса КМН (KM18)



X5

19

       ДД19

2

9

20.  Блокировка контактора топливного насоса КТН (KM19)



X5

20

       ДД20

3

 90

21.  Блокировка АВ1 (QF1)

МВ1-вода

X5

21

       ДД21

4

9

22.  Блокировка АВ2 (QF2)



X5

22

       ДД22

5

9

23.  Блокировка АВ3 (QF3)

МВ3-масло

X5

23

       ДД23

6

9

24.  Блокировка АВ4 (QF4)



X5

24

       ДД24

7

9

25.  Блокировка АМК (QF10)

компрессор

X5

25

       ДД25

0

10

26.  Контакт реле компрессора (РУ24) (K2)

РУ18

X5

26

       ДД26

1

10

27.  Отключение тяги по ЭПК (Y25)



X5

27

       ДД27

2

10

28.  Блокировка контактора компрессора КДК (KM23)

КТК1

X5

28

       ДД28

3

10

29.  Блокировка контактора соединения батарей секций тепловоза КСБ (KM20)



X5

29

ДД29

4

10

30.  Тумблер проверки изоляции низковольтных цепей (SA5)



X5

30

ДД30

5

10

31.  Репер0



X5

31

+0В

6

10

32.  Репер1



X5

32

+110В

7

10

33.  Предохранитель 1 ВУУ (FU A8.1)



X6

1

        ДД33

0

11

34.  Предохранитель 2 ВУУ (FU A8.2)



X6

2

        ДД34

1

11

35.  Предохранитель 3 ВУУ (FU A8.3)



X6

3

ДД35.

2

11

36.  Предохранитель 4 ВУУ (FU A9.1)



X6

4

ДД36.

3

11

37.  Блокировка контактора компрессора КУДК (KM24)



X6

5

ДД37.

4

11

38.  Блокировка валоповоротного устройства БВУ (A1-SQ)

BWU

X6

6

ДД38.

5

11

39.  Блокировка нагружения, БН

BN

X6

7

ДД39.

6

11

40.  Реле аварийного останова тепловоза по КЛУБ-У (БКР А2.31)

KLUB-U

X6

8

ДД40.

7

11

41.  Блокировка дверей ВУУ (U1)



X6

9

ДД41.

0

12

42.  Блокировка контактора аварийного возбуждения КАВ (KM13)



X6

10

ДД42.

1

12

43.  Датчик пневматического торможения ДПТ (SP1)

RDT2

X6



11

ДД43.

2

12

44.  Реле давления воздуха в уравнительном резервуаре РДВ (SP2)

RDT3

X6

12

ДД44.

3

12

45.  Контроль давления масла дизеля на 12-15 позиции КМ (A1-SP2) 0,15 МПа

RDM1

X6

13

ДД45.

4

12

46.  Реле промежуточное датчика давления масла при запуске дизеля, РДМ3 (A1-SP3) 0,03МПа

RDM3

X6

14

ДД46.

5

12

47.  Реле окончания пуска дизеля (К11), контроль давления масла дизеля, РДМ4   (A1-SP1) 0,05 МПа

RDM4

X6

15

ДД47.

6

12

48.  Реле промежуточное дифманометра К12, КДМ (A1-SL)

KDM

X6

16

ДД48.

7

12

49.  Предохранитель 5 ВУУ (FU A9.2)



X6

17

ДД49.

0

13

50.  Предохранитель 6 ВУУ (FU A9.3)



X6

18

ДД50.

1

13

51.  Блокировка БД2 шкафа холодильника (SQ2)



X6

19

ДД51.

2

13

52.  Блокировка БД1 дверей высоковольтной камеры (SQ3)



X6

20

ДД52.

3

13

53.  Контроль загрязненности фильтра масла



X6

21

ДД53.

4

13

54.  Резерв



X6

22

ДД54.

5

13

55.  Резерв.



X6

23

ДД55.

6

13

56.  Тумблер режима «Водяной реостат» (SA10)



X6

24

ДД56.

7

13

57.  Резерв.



X6

25

ДД57.

0

14

58.  Блокировка жалюзи электрического тормоза БЖТ1 (SQ4)

BGT1

X6

26

ДД58.

1

14

59.  Блокировка жалюзи электрического тормоза БЖТ2 (SQ5)

BGT2

X6

27

ДД59.

2

14

60.  Резерв.



X6

28

ДД60.

3

14

61.  Резерв.



Х6

29

ДД61.

4

14

62.  Реле аварийного режима РАР (K1)



X6

30

ДД62.

5

14

63.  Репер0



X6

31

+0В

6

14

64.  Репер1



Х6

32

+110В

7

14

65.  Резерв.



X7

1

ДД65.

0

15

66.  Резерв.



X7

2

ДД66.

1

15

67.  Сигнал «Пожар» от БПС (U16)

POG

X7

3

ДД67.

2

15

68.  Резерв.



X7

4

ДД68.

3

15

69.  Резерв.



X7

5

ДД69.

4

15

70.  Резерв.



X7

6

ДД70.

5

15

71.  Резерв.



X7

7

ДД71.

6

15

72.  Кнопка «Вызов помощника» (1)(SB4)



X7

8

ДД72.

7

15

73.  Кнопка «Маневр» (1) (SB2)

KMR

X7

9

ДД73.

0

16

74.  Кнопка «Останов дизеля ведущей секции»(1) (SB11)

ATN

   X7

10

ДД74.

1

16

75.  Тумблер «Аварийный останов дизеля» (1) (SB13)

STOP_D

X7

11

ДД75.

2

16

76.  Блокировка крана машиниста БУ1 (1) (K18)

BU1

X7

12

ДД76.

3

16

77.  Тумблер "Управление" (1) (SA8)

AV

X7

13

ДД77.

4

16

78.  Кнопка «Пуск дизеля ведущей секции» (1) (SB9)

PD

X7

14

ДД78.

5

16

79.  Тумблер «Движение» (1) (SA7)

UT

X7

15

ДД79.

6

16

80.  Кнопка «Проверка ЭТ»(1) (SB1)

Kn_11

X7

16

ДД80.

7

16

81.  Реле подачи песка (1)(К4)

PN

X7

17

ДД81.

0

17

82.  Ключ ЭПК и тумблер «Автостоп» (1) (Y25, SA9)

EPK

X7

18

ДД82.

1

17

83.  Блокировка автомата АВ5 (охлаждения ТЭД передней тележки) (QF5)



X7

19

ДД83.

2

17

84.  Блокировка автомата АВ6 (охлаждения ТЭД задней тележки) (QF6)



X7

20

ДД84.

3

17

85.  Блокировка автомата АВ7 (охлаждения выпрямительной установки) (QF7)



X7

21

ДД85.

4

17

86.  Блокировка автомата «Маслопрокачивающий насос» (QF8)

MN

X7

22

ДД86.

5

17

87.  Блокировка автомата «Генератор 110В» (QF9)

SG

X7

23

ДД87.

6

17

88.  Тумблер «Холостой ход 1-ой секции» (1)(SA11)



X7

24

ДД88.

7

17

89.  Тумблер «Холостой ход 2-ой секции» (1)(SA12)



X7

25

ДД89.

0

18

90.  Реле обрыва тормозной магистрали РУ1 (K3)

РУ1

X7

26

ДД90.

1

18

91.  Резерв.



X7

27

ДД91.

2

18

92.  Резерв.



X7

28

ДД92.

3

18

93.  Блокировка двери БВГ



X7

29

ДД93.

4

18

94.  Датчик отпуска тормоза (SP3)



X7

30

ДД94.

5

18

95.  Репер0



X7

31

+0В

6

18

96.  Репер1



X7

32

+110В

7

18

97.  Отключатель моторов ОМ1(SA1)

OM1

X8

1

ДД97.

0

19

98.  Отключатель моторов ОМ2(SA2)

OM2

X8

2

ДД98.

1

19

99.   Отключатель моторов ОМ3(SA3)

OM3

X8

3

ДД99.

2

19

100.   Отключатель моторов ОМ4(SA4)

OM4

X8

4

ДД100.

3

19

101.   Отключатель моторов ОМ5(SA5)

OM5

X8

5

ДД101.

4

19

102.   Отключатель моторов ОМ6(SA6)

OM6

X8

6

ДД102.

5

19

103.   Контроллер машиниста (1), ключ 1

KM1

X8

7

ДД103.

6

19

104.   Контроллер машиниста (1), ключ 2

KM2

X8

8

ДД104.

7

19

105.   Контроллер машиниста (1), ключ 3

KM3

X8

9

ДД105.

0

20

106.   Контроллер машиниста (1), ключ 4

KM4

X8

10

ДД106.

1

20

107.   Кабина1. Контроллер машиниста (Вперед)

KM_V

X8

11

ДД107.

2

20

108.   Кабина1. Контроллер машиниста (Назад)

KM_N

X8

12

ДД108.

3

20

109.   Кабина1. Контроллер машиниста (Тяга/Тормоз)

EDT

X8

13

ДД109.

4

20

110.   Датчик уровня воды РУВ (SL1)



X8

14

ДД110.

5

20

111.   Резерв.



X8

15

ДД111.

6

20

112.   Кнопка «Останов дизеля ведомой секции»(1) (SB12)



X8

16

ДД112.

7

20

113.   Кнопка «Пуск дизеля ведомой секции» (1) (SB10)



X8

17

ДД113.

0

21

114.   Блокировка контактора К1 [МВ1] (KM14)



X8

18

ДД114.

1

21

115.   Блокировка контактора К2 [МВ2] (KM15)



X8

19

ДД115.

2

21

116.   Блокировка контактора К3 [МВ3] (KM16)



X8

20

ДД116.

3

21

117.   Блокировка контактора К4 [МВ4] (KM17)



X8

21

ДД117.

4

21

118.   Резерв.



X8

22

ДД118.

5

21

119.   Резерв.



X8

23

ДД119.

6

21

120.   Резерв.



X8

24

ДД120.

7

21

121.   Резерв.



X8

25

ДД121.

0

22

122.   Резерв.



X8

26

ДД122.

1

22

123.   Ограничение по наддуву из ЭРД, (квази)



X8

27

ДД123.

2

22

124.   Сигнализация «Стоп»  из ЭРД, (квази)



X8

28

ДД124.

3

22

125.   Сигнализация защиты по превышению частоты вращения дизеля из ЭРД, (квази)



Х8

29

ДД125.

4

22

126.   Защита по маслу из ЭРД, квази



X8

30

ДД126.

5

22

127.   Репер0



X8

31

+0В

6

22

128.   Репер1



Х8

32

+110В

7

22








Виртуальные сигналы ведомой секции (с № 129)



129.   Контроллер машиниста (секция 2), ключ 1

KM1

X5

40

ДД129.

0

23

130.   Контроллер машиниста (секция 2), ключ 2

KM2

X5

41

ДД130.

1

23

131.   Контроллер машиниста (секция 2), ключ 3

KM3

X5

42

ДД131.

2

23

132.   Контроллер машиниста (секция 2), ключ 4

KM4

X5

43

ДД132.

3

23

133.   Контроллер машиниста (секция 2) ключ «Вперед»

KM_V

X5

44

ДД133.

4

23

134.   Контроллер машиниста (секция 2) ключ «Назад»

KM_N

X5

45

ДД134.

5

23

135.   Контроллер машиниста (секция 2) ключ «Тяга/Тормоз»

EDT

X5

46

ДД135.

6

23

136.   Блокировка крана машиниста БУ6 (2)

BU2

X5

47

ДД136.

7

23

137.   Тумблер «Движение» (2)

UT

X6

40

ДД137.

0

24

138.   Резерв.



X6

41

ДД138.

1

24

139.   Резерв.



X6

42

ДД139.

2

24

140.   Резерв.



X6

43

ДД140.

3

24

141.   Кнопка «Пуск дизеля ведомой секции» (2)



X6

44

ДД141.

4

24

142.   Резерв.



X6

45

ДД142.

5

24

143.   Кнопка «Проверка ЭТ» (2)

Kn_11

X6

46

ДД143.

6

24

144.   Кнопка «Маневр» (2)

KMR

X6

47

ДД144.

7

24

145.   Резерв.



X7

40

ДД145.

0

25

146.   Кнопка «Останов дизеля ведомой секции» (2)



X7

41

ДД146.

1



147.   Реле подачи песка (2)



X7

42

ДД147.

2

25

148.   Кнопка «Вызов помощника» (2)



X7

43

ДД148.

3

25

149.   Резерв.



X7

44

ДД149.

4

25

150.   Тумблер «Холостой ход 2-ой секции» (2)



X7

45

ДД150.

5

25

151.   Резерв



X7

46

ДД151.

6

25

152.   Резерв.



X7

47

ДД152.

7

25

153.   Мало давление масла из ЭРД, (квази)



X8

40

ДД153.

0

26

154.   Реле РЗТ защиты ЭВТ1, ЭВТ2, квази



X8

41

ДД154.

1

26

155.   Резерв.



X8

42

ДД155.

2

26

156.   Ключ ЭПК(2)



X8

43

ДД156.

3

26

157.   Силовая земля «-», квази



X8

44

ДД157.

4

26

158.   Силовая земля «+», квази



Х8

45

ДД158.

5

26

159. Отключатель РЗ «–» из ДМ, квази



Х8

46

ДД159.

6

26

160. Отключатель РЗ «+» из ДМ, квази



Х8

47

ДД160.

7

26



Таблица Д. 3   -  Аналоговые  входы

Наименование параметра

Разъем

Контакт

Индекс информационного поля пакета

1.      Давление масла на выходе из 2-го масляного насоса

Х13

1,2

27

2.      Резерв.

Х13

4,5

29

3.      Резерв.

Х13

6,7

31

4.      Резерв.

Х13

8,9

33

5.      Резерв.

Х13

10,11

35

6.      Резерв.

Х13

12,13

37

7.      Резерв.

Х13

15,16

39

8.      Резерв.

Х13

17,18

41

9.      Давление топлива на входе ФТОТ

Х13

19,20

43

10.  Давление топлива на входе в ТНВД

Х13

21,22

45

11.  Давление воздуха в главном резервуаре

Х13

23,24

47

12.  Резерв.

Х13

25,26

49

13.  Выход рейки из регулятора, квази





51

14.  Резерв.

Х13

29,30

53

15.  Давл. Масла из рег., квази на входе





55

16.  Давл. Наддув из рег., квази





57

17.  Разрежение воздуха на входе турбокомпрессора

Х13

35,36

59

18.  Резерв.

Х13

38,39

61

19.  Ток выпрямителя 1-ый канал

Х13

40,41

63

20.  Ток выпрямителя 2-ой канал

Х13

42,43

65

21.  Ток выпрямителя 3-ий канал

Х13

45,46

67

22.  Ток выпрямителя 4-ый канал

Х13

47,48

69

23.  Ток выпрямителя 5-ый канал

Х14

1,2

71

24.  Ток выпрямителя 6-ой канал

Х14

4,5

73

25.  Напряжение тягового генератора

Х14

6,7

75

26.  Ток ЭВТ1

Х14

8,9

77

27.  Ток ЭВТ2

Х14

10,11

79

28.  Ток возбуждения ТЭД в режиме ЭТ

Х14

12,13

81

29.  Ток возбуждения возбудителя

Х14

15,16

83

30.  Ток возбуждения тягового генератора

Х14

17,18

85

31.  Ток двигателя компрессора

Х14

19,20

87

32.  Ток СТГ в режиме прокрутки дизеля

Х14

21,22

89

33.  Ток заряда аккумуляторной батареи

Х14

23,24

91

34.  Напряжение бортовой сети

Х14

25,26

93

35.  Напряжение аккумуляторной батареи

Х14

27,28

95

36.  Напряжение "+" цепей управление-корпус

Х14

29,30

97

37.  Напряжение "+" силовой цепи-корпус

Х14

31,32

99

38.  Напряжение "-" силовой цепи

Х14

33,34

101

39.  Ток якоря ТЭД1

Х14

35,36

103

40.  Ток якоря ТЭД2

Х14

38,39

105

41.  Ток якоря ТЭД3

Х14

40,41

107

42.  Ток якоря ТЭД4

Х14

42,43

109

43.  Ток якоря ТЭД5

Х14

45,46

111

44.  Ток якоря ТЭД6

Х14

47,48

113








Таблица Д. 4   -  Функциональное  назначение  температурных  входов

Наименование параметра

Разъем

Цепь

Сигнал

Номер контакта

Индекс информационного поля пакета

1.      Температура холодного спая (ВК28)

ХS5

ДТ10

+U

-U

I

0

1

2

3

4

133

2.      Температура газов на выходе 1-го цилиндра (левая сторона) (ВК10)

ХS5

ДТ1Л

ДТ2



7

135

3.      Температура газов на выходе 2-го цилиндра (левая сторона) (ВК11)

ХS5

ДТ2Л

ДТ3



9

137

4.      Температура газов на выходе 3-го цилиндра (левая сторона) (ВК12)

ХS5

ДТ3Л

ДТ4



11

139

5.      Температура газов на выходе 4-го цилиндра (левая сторона) (ВК13)

ХS5

ДТ4Л

ДТ5



13

141

6.      Температура газов на выходе 5-го цилиндра (левая сторона) (ВК14)

ХS5

ДТ5Л

ДТ6



15

143

7.      Температура газов на выходе 6-го цилиндра (левая сторона) (ВК15)

ХS5

ДТ6Л

ДТ7



17

145

8.      Температура газов на выходе 7-го цилиндра (левая сторона) (ВК16)

ХS5

ДТ7Л

ДТ8



19

147

9.      Температура газов на выходе 8-го цилиндра (левая сторона) (ВК17)

ХS5

ДТ8Л

ДТ9



21

149

10.  Температура газов на входе в турбину (левая сторона) (ВК18)

ХS5

ДТ9Л

ДТ10



23

151

11.  Температура газов на выходе 1-го цилиндра (правая сторона) (ВК1)

ХS5

ДТ1П

ДТ11



25

153

12.  Температура газов на выходе 2-го цилиндра (правая сторона) (ВК2)

ХS5

ДТ2П

ДТ12



27

155

13.  Температура газов на выходе 3-го цилиндра (правая сторона) (ВК3)

ХS5

ДТ3П

ДТ13



29

157

14.  Температура газов на выходе 4-го цилиндра (правая сторона) (ВК4)

ХS5

ДТ4П

ДТ14



18

159

15.  Температура газов на выходе 5-го цилиндра (правая сторона) (ВК5)

ХS5

ДТ5П

ДТ15



16

161

16.  Температура газов на выходе 6-го цилиндра (правая сторона) (ВК6)

ХS5

ДТ6П

ДТ16



14

163

17.  Температура газов на выходе 7-го цилиндра (правая сторона) (ВК7)

ХS5

ДТ7П

ДТ17



12

165

18.  Температура газов на выходе 8-го цилиндра (правая сторона) (ВК8)

ХS5

ДТ8П

ДТ18



8

167

19.  Температура газов на входе в турбину (правая сторона) (ВК9)

ХS5

ДТ9П

ДТ19



10

169

20.  Температура топлива на входе в ТНВД (ВК19)

ХS3

ДТ11

+U

-U

I

0

5

6

7

13

173

21.  Температура воды на входе в охладитель наддувочного воздуха (ВК21)

ХS3

ДТ13

+U

-U

I

0

17

18

19

25

179

22.  Температура окружающего воздуха(ВК22)

XS3

ДТ14

+U

-U

I

0

1

2

3

4

171

23.  Температура масла на выходе из дизеля (ВК20)

ХS3

ДТ15

+U

-U

I

0

8

14

15

16

177

24.  Температура воды на выходе из дизеля (ВК23)

ХS3

ДТ16

+U

-U

I

0

24

23

22

21

181

25.  Температура масла на входе в дизель (ВК25)

ХS3

ДТ17

+U

-U

I

0

20

26

27

28

183

26.  Температура воды на входе в радиатор 2-го контура (ВК24)

ХS3

ДТ18

+U

-U

I

0

29

30

31

32

185

27.  Температура воды на входе в дизель (ВК26)

ХS2

ДТ19

+U

-U

I

0

1

2

3

4

187

28.  Температура воды на выходе из радиатора 2-го контура (ВК27)

ХS2

ДТ20

+U

-U

I

0

5

6

7

13

189

29.  Температура внутри блока управления

ХS2

ТСМ1

ТСМ2

ТСМ3

ТСМ4

+U

-U

I

0

20

26

27

28

191





Таблица Д. 5   -   Функциональное  назначение  частотных  входов



Наименование параметра

Разъем

Контакт

Индекс информационного поля пакета

1.      Частота вращения 1-ой колесной пары

Х12

1,2,3,4

115

2.      Частота вращения 2-ой колесной пары

Х12

5,6,7,8

117

3.      Частота вращения 3-ой колесной пары

Х12

9,11,12,13

119

4.      Частота вращения 4-ей колесной пары

Х12

14,16,17,18

121

5.      Частота вращения 5-ой колесной пары

Х12

19,21,22,23

123

6.      Частота вращения 6-ой колесной пары

Х12

24,26,27,28

125

7.      Резерв.

Х12

29,30,31

127

8.      Резерв.

X12

32,33,34

129

9.      Мощность вычисляемая





131








Таблица Д 6  -  Функциональное назначение сигналов выпрямительной установки



Наименование параметра

Разъем

Контакт

Индекс информационного поля пакета

1        Напряжение на выходе выпрямителя 1

Х11

5

193

2        Напряжение на выходе выпрямителя 2

Х11

3

195

3        Напряжение на выходе выпрямителя 3

Х11

4

197

4        Напряжение на выходе выпрямителя 4

Х11

16

199

5        Напряжение на выходе выпрямителя 5

Х11

23

201

6        Напряжение на выходе выпрямителя 6

Х11

24

203



Таблица Д 7 Вычисляемые параметры



Наименование параметра

Разъем

Контакт

Индекс информационного поля пакета

1.      Сопротивление изоляции  цепей управления – корпус минус





205

2.      Сопротивление изоляции  цепей управления – корпус плюс





207

3.      Фактическая скорость



0..160

209

4.      Позиция контроллера машиниста



0..16

210

5.      Режим работы тепловоза



0..10

211

6.      Степень износа подшипников



0..100

212

7.      Степень загрязнения ФТОТ



0..100

213

8.      Коэффициент ДГУ



0..100

214

9.      Сопротивление изоляции цепи силовые – корпус плюс





215

10.  Положение рейки



0..1000

217

11.   Угол тиристоров для БВК





219

12.  Обороты дизеля из регулятора





221

13.  Обороты турбины из регулятора





223

14.  Сопротивление изоляции цепи силовые – корпус минус



0..150

225

15.  Ёмкость аккумуляторной батареи



0..100

227

16.  Мощность тяговая





229

17.  Признак боксования





231

18.  Угол 1-го выпрямителя





233

19.  Угол 2-го выпрямителя





235

20.  Ускорение





237

21.  Угол 3-го выпрямителя





239

22.  Угол 4-го выпрямителя





241

23.  Угол 5-го выпрямителя





243

24.  Угол 6-го выпрямителя





245

25.  Код 1 – трев.сообщение





247

26.  Код 2 – трев.сообщ.(<>0, то из 2-х частей)





249










содержание   ..  1  2  3  4  5  6   ..
