Автомобили Derways. Руководство по ремонту - часть 61

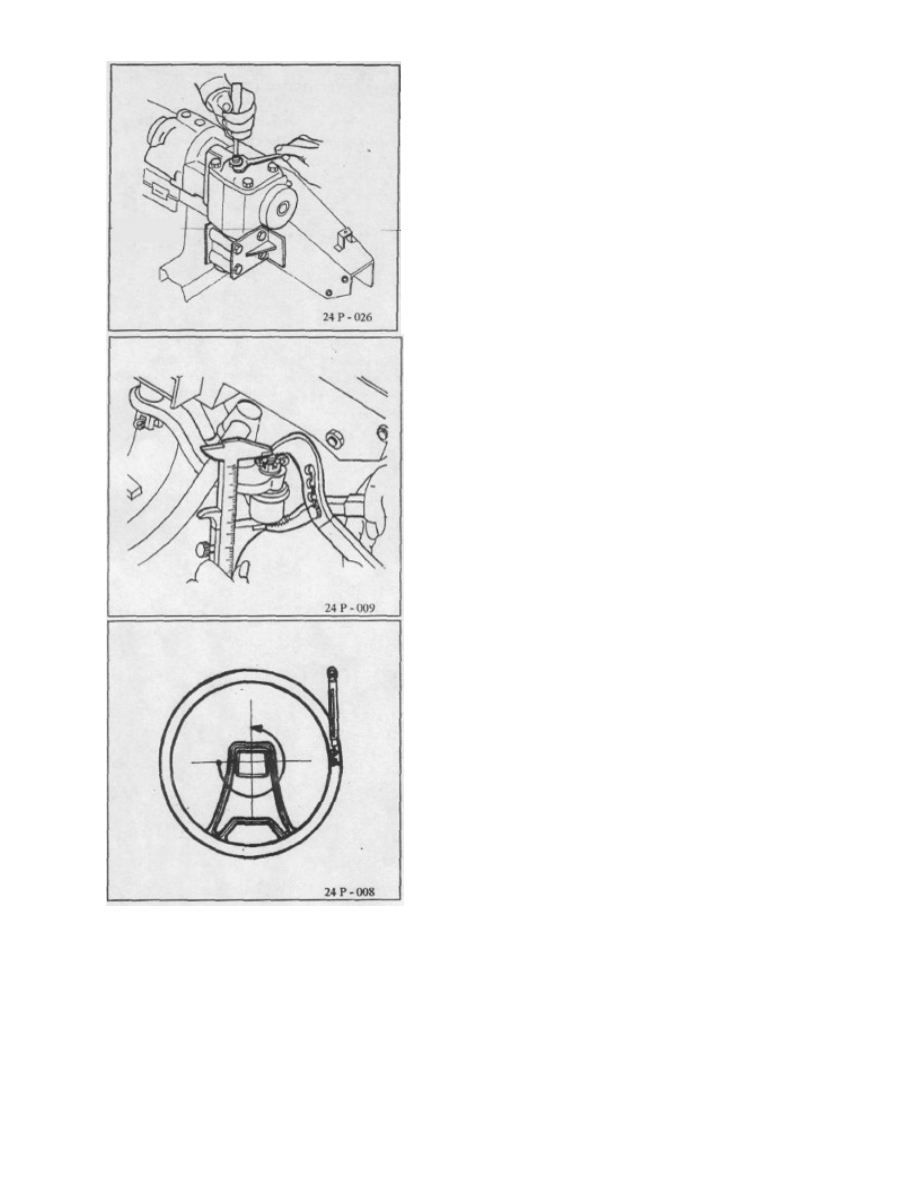

Люфт рычага коробки рулевого механизма
(предельное значение): 0,5 мм.

В том случае, если измеренное значение
больше, указанного выше, настройте его при

помощи регулировочного винта, предвари-
тельно ослабив стопорную гайку.

ПОРЯДОК ПРОВЕРКИ ОСЕВОГО ЗАЗОРА СОЕДИНЕНИЙ

В том случае, если у вас нет специального

инструмента, воспользуйтесь разводными
клещами и штангенциркулем.

Для того чтобы рассчитать зазор, вычтите
размер, замеренный после затяжки шаровых

соединений, из размера, замеренного до за-
тяжки шаровых соединений. Осевой зазор

(предельное значение): 1,5 мм.
В том случае, если рассчитанное значение

больше, указанного выше, замените соедине-
ние.

ПОРЯДОК ПРОВЕРКИ УСИЛИЯ НА ВРАЩЕНИЕ РУЛЕ-
ВОГО КОЛЕСА

Установите автомобиль на горизонтальную

поверхность так, чтобы его передние колеса
стояли ровно.

Запустите двигатель и выведите его на ра-
боту при оборотах порядка 1 000 об/мин.

Вращая рулевое колесо влево и вправо на
полтора оборота, замерьте усилие при помо-

щи пружинного динамометра.

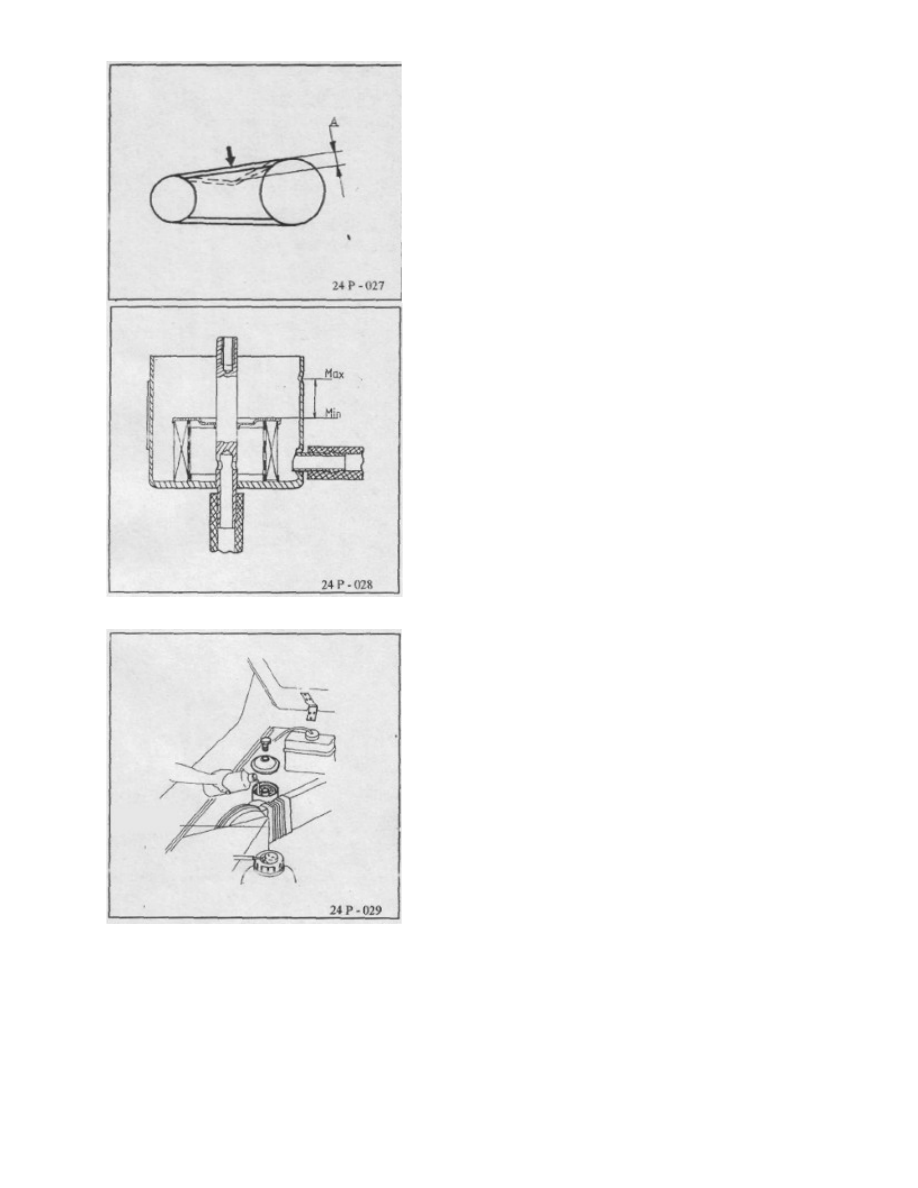

ПОРЯДОК ПРОВЕРКИ НАТЯЖЕНИЯ ПРИВОДНОГО РЕМ-

НЯ

•

Для того чтобы проверить натяжение при-
водного ремня, приложите к его центру

усилие в 2,5 - 3, 5 кг. A=3 мм.

•

В том случае, если натяжение ремня не-

правильное, то ослабьте насос и отрегу-
лируйте натяжение путем перемещения на-

соса. После выполнения операции затяните
винты.

ПОРЯДОК ПРОВЕРКИ УРОВНЯ ЖИДКОСТИ

•

Установите автомобиль на горизонтальную

поверхность и запустите двигатель.

•

При двигателе, работающем на холостых

оборотах, поверните рулевое колесо влево
и вправо так, чтобы добиться максималь-

ного отклонения колес.

•

Убедитесь в отсутствии загрязнений в

бачке.

•

Если гидравлическая жидкость загрязнена

или ее состав изменился, то замените ее.

•

Уровень гидравлической жидкости в смот-

ровом окошке должен быть между передней
поверхностью фильтра (минимальный уро-

вень) и меткой на корпусе бачка (макси-
мальный уровень).

ВНИМАНИЕ:

РЕКОМЕНДОВАННОЕ ГИДРАВЛИЧЕСКОЕ МАСЛО:
TA32; SHELL DONAX T6 (ИЛИ ИМ ЭКВИВАЛЕНТ-

НОЕ).

ПОРЯДОК ЗАПРАВКИ СИСТЕМЫ РУЛЕВОГО УПРАВЛЕНИЯ МАСЛОМ

•

Открутите пробку бачка.

•

Залейте масло в бачок.

•

Запустите двигатель на 15 секунд несколько раз подряд, доливая при этом
масло.

•

Прекратите доливать масло тогда, когда в масляном бачке не будет слышно
звука льющейся жидкости.

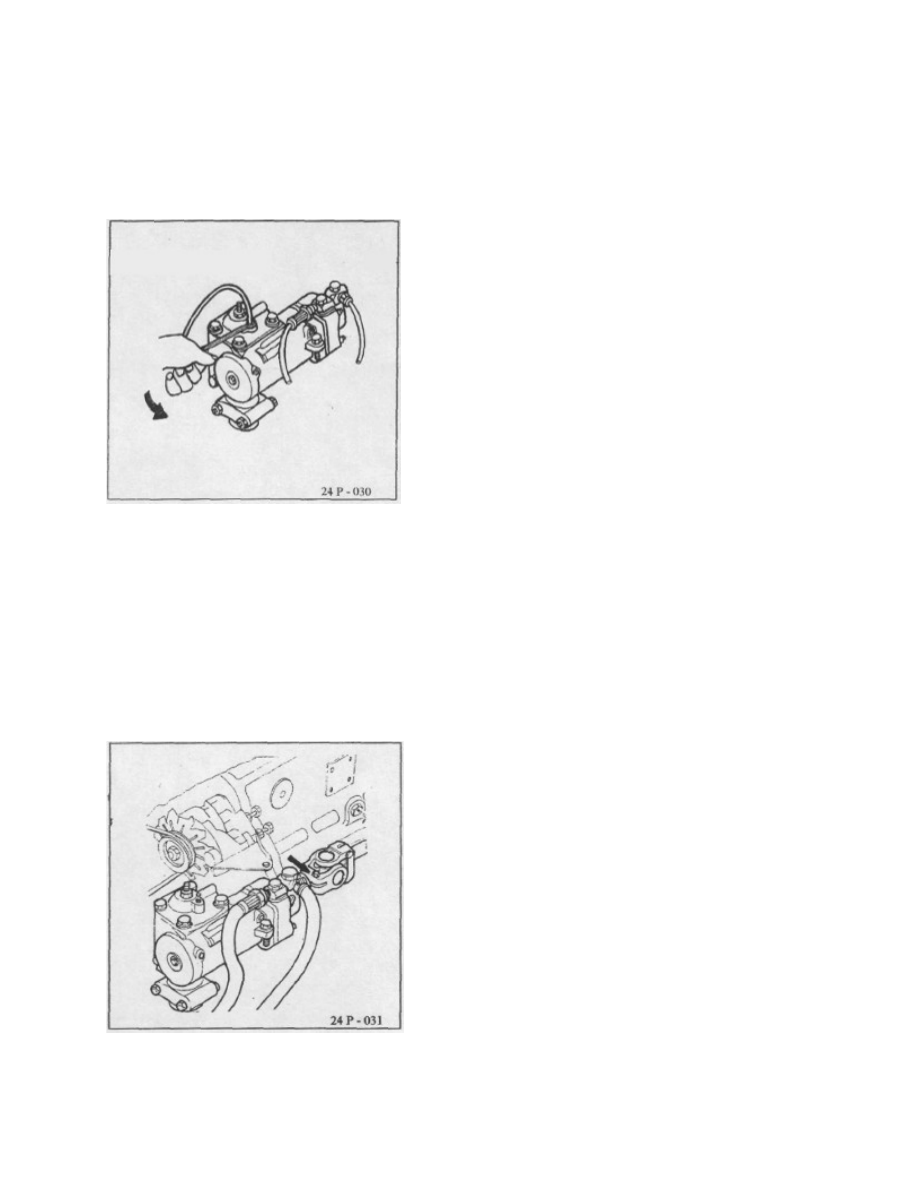

СТРАВЛИВАНИЕ ВОЗДУХА

•

Проверьте уровень масла в бачке.

•

Подсоедините один конец шланга в винту

для стравливания воздуха, а другой его
конец - к емкости с тем же самым гидрав-

лическим маслом (что используется для
рулевого механизма с сервоприводом).

•

Поддомкратьте передние колеса автомоби-
ля.

•

Ослабьте винт для стравливания воздуха.

•

Запустите двигатель.

•

При двигателе, работающем на холостых
оборотах, поверните рулевое колесо влево

и вправо так, чтобы добиться максималь-
ного отклонения колес.

•

При уменьшении уровня долейте масло.

•

Стравливание воздуха можно прекратить тогда, когда в емкости не будет

пузырьков воздуха, и не будет слышно, как масло льется в бачок.

•

Закрутите винт для стравливания воздуха.

ПРИМЕЧАНИЕ:

ПРИ СТРАВЛИВАНИИ ВОЗДУХА НЕТ НЕОБХОДИМОСТИ ПОДДОМКРАЧИВАТЬ ПЕРЕДНИЕ КОЛЕСА.

ГИДРАВЛИЧЕСКАЯ КОРОБКА РУЛЕВОГО МЕХАНИЗМА

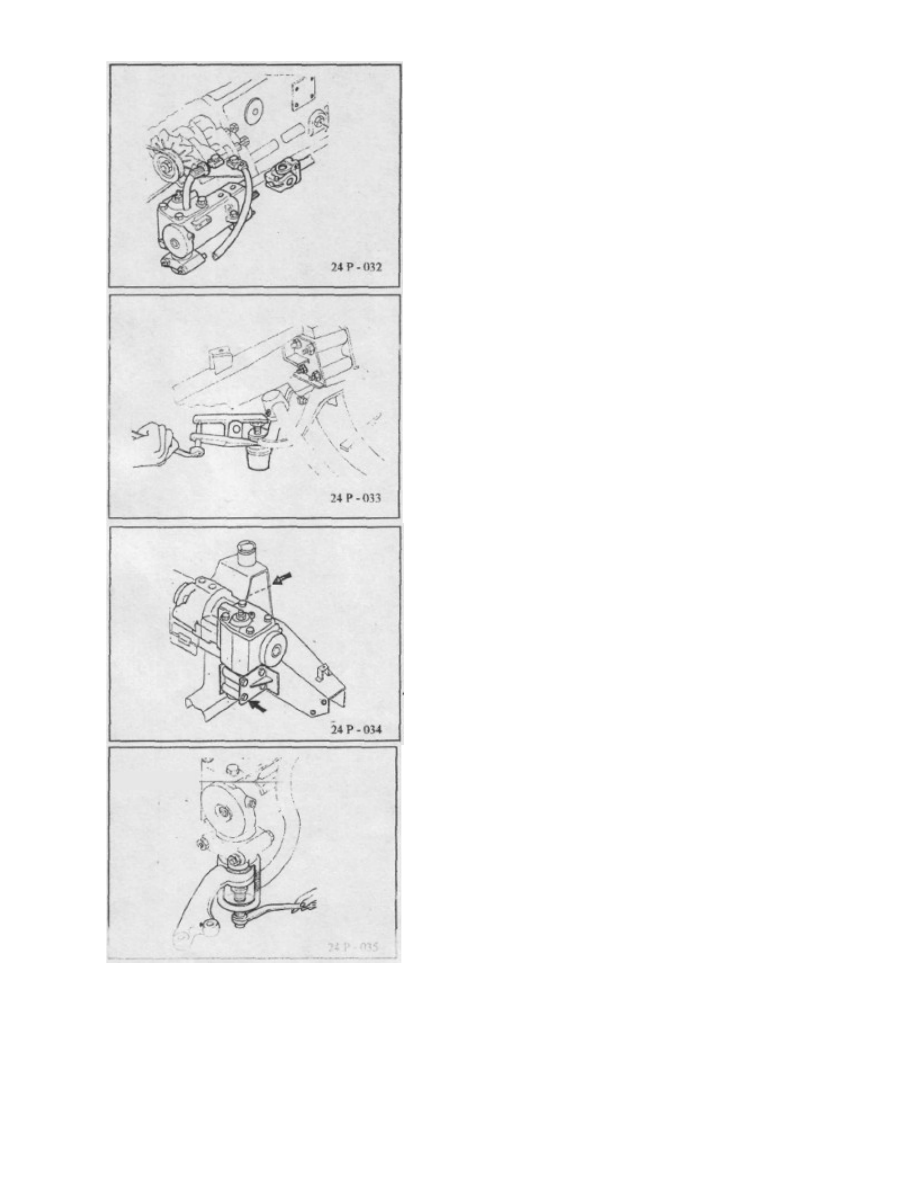

ПОРЯДОК ДЕМОНТАЖА С АВТОМОБИЛЯ

•

Открутите вин и снимите вилку промежу-

точного вала с пазов вала червячного ва-
ла.

•

Отсоедините два шланга от коробки гид-

равлического рулевого управления (шланг
высокого давления и обратный шланг).

ВНИМАНИЕ:

ПОСЛЕ ОТСОЕДИНЕНИЯ ШЛАНГОВ ПРИМИТЕ МЕРЫ ПО
ПРЕДОТВРАЩЕНИЮ ТЕЧИ ЖИДКОСТИ И ПОПАДАНИЯ

ГРЯЗИ В СИСТЕМУ.

Открутите гайки и отсоедините соединитель-

ную штангу и поворотную штангу от рычага
коробки рулевого механизма при помощи

инструмента, показанного на рисунке.

•

Выкрутите винты и извлеките коробку гид-

равлического рулевого механизма.

•

Извлеките штифт, открутите гайку и сни-
мите рычаг с управляющего вала при помо-

щи извлекающего устройства 7823-4023.

ПРИМЕЧАНИЕ:

•

УСТАНОВКА КОРОБКИ РУЛЕВОГО МЕХАНИЗМА НА АВТОМОБИЛЬ ВЫПОЛНЯЕТСЯ В ПОРЯД-

КЕ, ОБРАТНОМ ДЕМОНТАЖУ.

•

РАЗДЕЛЕНИЕ РАБОЧЕГО ХОДА КОРОБКИ ВЫПОЛНЯЕТСЯ В СЛЕДУЮЩЕМ ПОРЯДКЕ:

o ПОВЕРНИТЕ РУЛЕВОЕ КОЛЕСО В ОДНО ИЗ КРАЙНИХ ПОЛОЖЕНИЙ. ПОВЕРНИТЕ РУ-

ЛЕВОЕ КОЛЕСО В ПРОТИВОПОЛОЖНУЮ СТОРОНУ ДО "УПОРА" (Т.Е. ДО ТОГО МО-

МЕНТА, КОГДА ДЛЯ ДАЛЬНЕЙШЕГО ПОПОРОТА ТРЕБУЮТСЯ ЗНАЧИТЕЛЬНЫЕ УСИ-
ЛИЯ).

o ПОЛОЖЕНИЕ, КОГДА ДЛЯ ДАЛЬНЕЙШЕГО ПОВОРОТА РУЛЕВОГО КОЛЕСА ТРЕБУЮТСЯ

ЗНАЧИТЕЛЬНЫЕ УСИЛИЯ, ПРИМЕРНО РАВНО ПОЛОВИНЕ РАБОЧЕГО ХОДА КОРОБКИ

ГИДРАВЛИЧЕСКОГО РУЛЕВОГО МЕХАНИЗМА.

ВНИМАНИЕ: ДЕМОНТАЖ И РЕМОНТ КОРОБКИ ГИДРАВЛИЧЕСКОГО РУЛЕВОГО МЕХАНИЗМА

ДОЛЖНЫ ВЫПОЛНЯТЬСЯ ТОЛЬКО В СПЕЦИАЛЬНО ОБОРУДОВАННОЙ МАСТЕРСКОЙ ПРИ ПОМОЩИ
СПЕЦИАЛЬНОГО ИНСТРУМЕНТА И ПРИСПОСОБЛЕНИЙ.

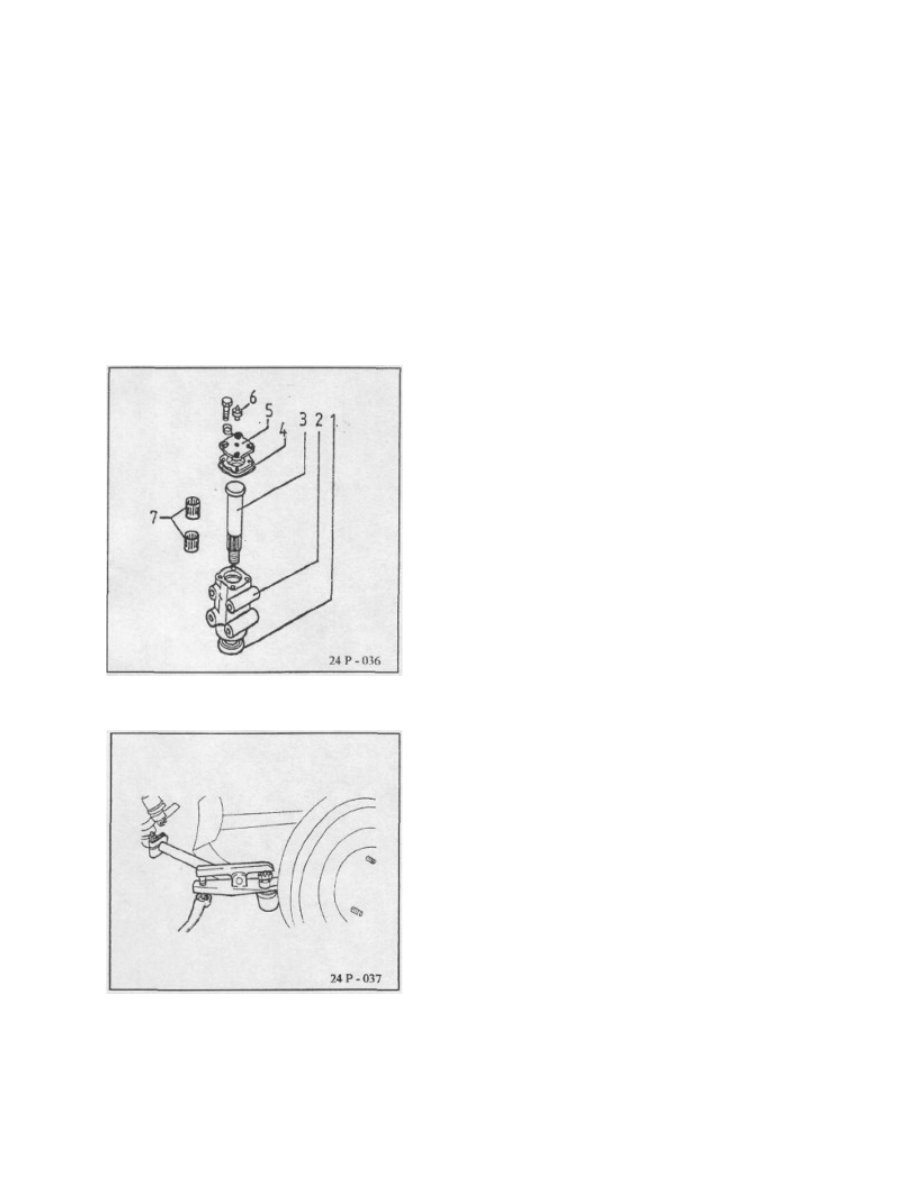

5.2. Замена шкворней системы рулевого механизма

1. КОРПУС ШКВОРНЯ

2. УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
3. ВАЛ ШКВОРНЯ

4. ПРОКЛАДКИ
5. КРЫШКА

6. ЛУБРИКАТОР
7. ИГОЛЬЧАТЫЙ ПОДШИПНИК

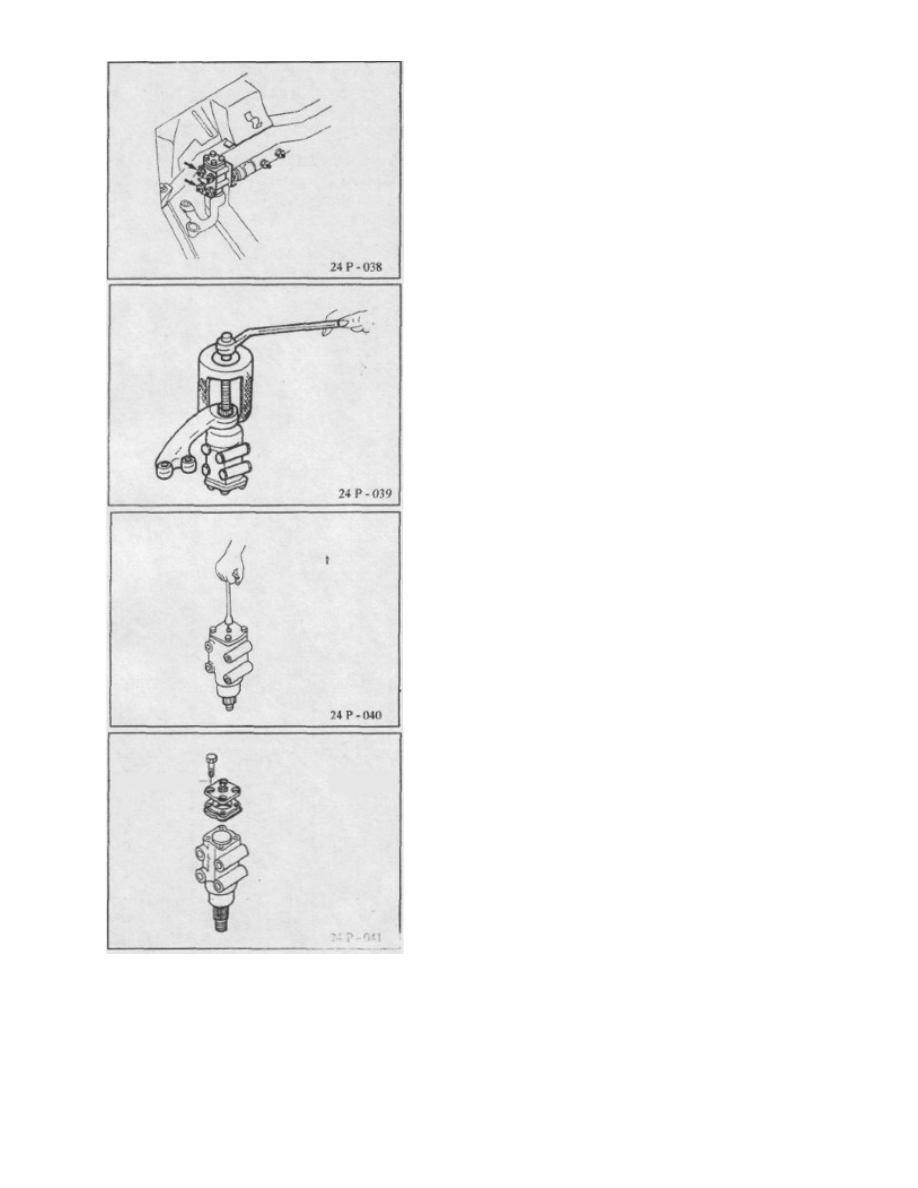

ПОРЯДОК ДЕМОНТАЖА С АВТОМОБИЛЯ

•

Извлеките штифты и открутите гайки с по-

воротной штанги и соединительной штанги
поворотного рычага шкворня.

•

Отсоедините соединительную штангу и по-
воротную штангу от рычага шкворня при

помощи инструмента, показанного на ри-
сунке.

Открутите винты, крепящие шкворень на шас-

си.

•

Извлеките штифт и открутите гайку, а за-
тем при помощи приспособления 7823-4023

извлеките рычаг из вала шкворня.

ПОРЯДОК РАЗБОРКИ ШКВОРНЯ

•

Открутите винты, крепящие крышку на кор-

пусе шкворня.

•

Снимите крышку и прокладки.

•

При помощи мягкого (бронза, алюминий)

пробойника выбейте вал шкворня и извле-
ките его из корпуса шкворня.

•

При помощи регулируемого извлекающего
устройства 7823-4133 извлеките кольцо из

корпуса шкворня.

•

Сборка выполняется в порядке, обратном

демонтажу.

ПРИМЕЧАНИЕ:
ПОСЛЕ СБОРКИ СМАЖЬТЕ ШКВОРЕНЬ.

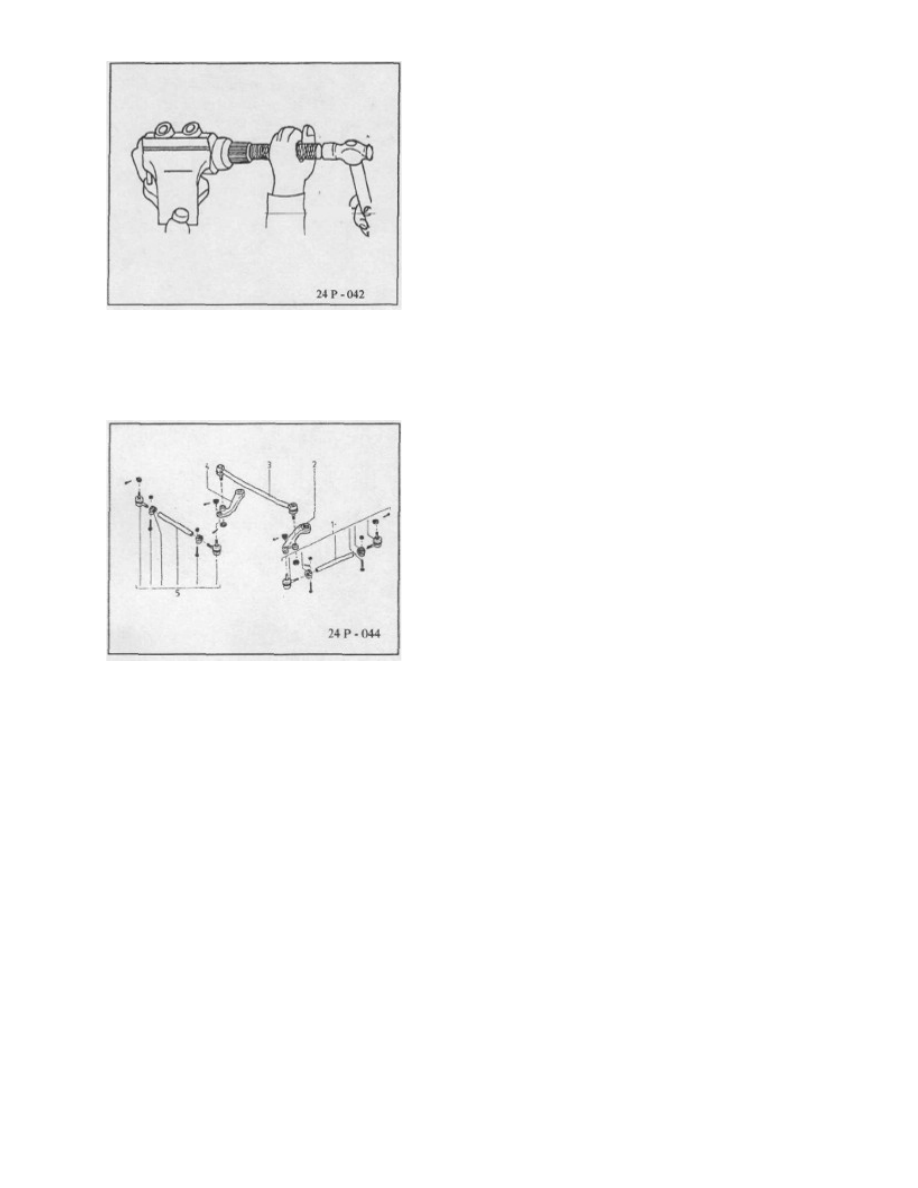

5.3. Замена управляющих штанг

1. ЛЕВАЯ УПРАВЛЯЮЩАЯ ШТАНГА В СБОРЕ
2. ЛЕВЫЙ РЫЧАГ

3. СОЕДИНИТЕЛЬНАЯ ШТАНГА
4. ПРАВЫЙ РЫЧАГ

5. ПРАВАЯ УПРАВЛЯЮЩАЯ ШТАНГА В СБОРЕ

•

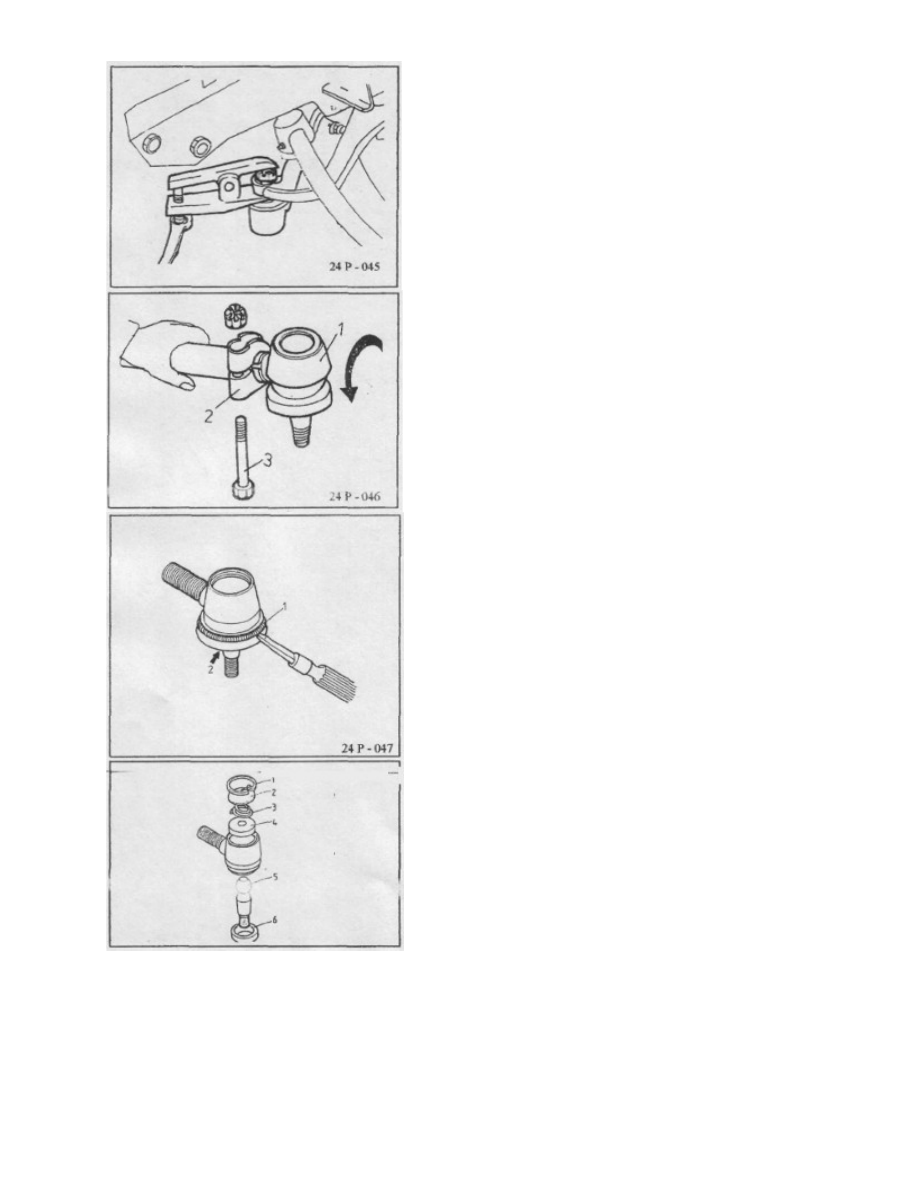

Для того чтобы отсоединить управляющие
штанги, извлеките штифты, ослабьте гайки

и снимите управляющие штанги при помощи
приспособления, показанного на рисунке.

•

Разберите блок управляющих штанг, для

чего открутите верхнюю штангу "1". Перед
выполнением этой операции ослабьте ман-

жету "2", для чего открутите винт "3".

•

Снимите противопыльную манжету шарового
соединения после того, как снимите пру-

жину "1" и кольцевую пружину "2", при
помощи которых нижняя часть манжеты кре-

пится на болте со сферической головкой.

•

Снимите предохранительное кольцо "2" и

пружину "3".

•

Снимите верхний вкладыш "4", выкрутите

болт со сферической головкой "5" и сни-
мите нижний вкладыш "6".
