ПРИМЕЧАНИЕ:
БЛОКИРОВКА ДАННОГО ДИФФЕРЕНЦИАЛА ВЫПОЛНЯЕТСЯ В ТОМ СЛУЧАЕ, КОГДА АВТОМОБИЛЬ

ПЕРЕДВИГАЕТСЯ ПО ДОРОГАМ С НИЗКИМ СЦЕПЛЕНИЕМ ИЛИ ЖЕ ПО ПЕРЕСЕЧЕННОЙ МЕСТНО-
СТИ. В ДАННОМ СЛУЧАЕ ПАРАЗИТНОЕ ЭНЕРГОВЫДЕЛЕНИЕ МАЛО, И ОБЫЧНЫЙ ДИФФЕРЕНЦИ-

АЛ НЕ БУДЕТ РАБОТАТЬ, А МОСТ БУДЕТ РАБОТАТЬ КАК ОБЫЧНЫЙ МОСТ БЕЗ ДИФФЕРЕН-
ЦИАЛА.

Автомобили семейства ARO 24-32 снабжены блокируемыми дифференциалами раз-

личной конструкции. Блокирующее устройство располагается между планетарной
шестерней и коробкой звездообразных сателлитов.

−

Таким образом, шестерня "1" и коробка

звездообразных сателлитов имеют внутрен-
ний паз.

−

Жесткость частей "1" и "2" обеспечивает-
ся за счет соединительных манжет "3", на

которые передается ход от вилки "4".

−

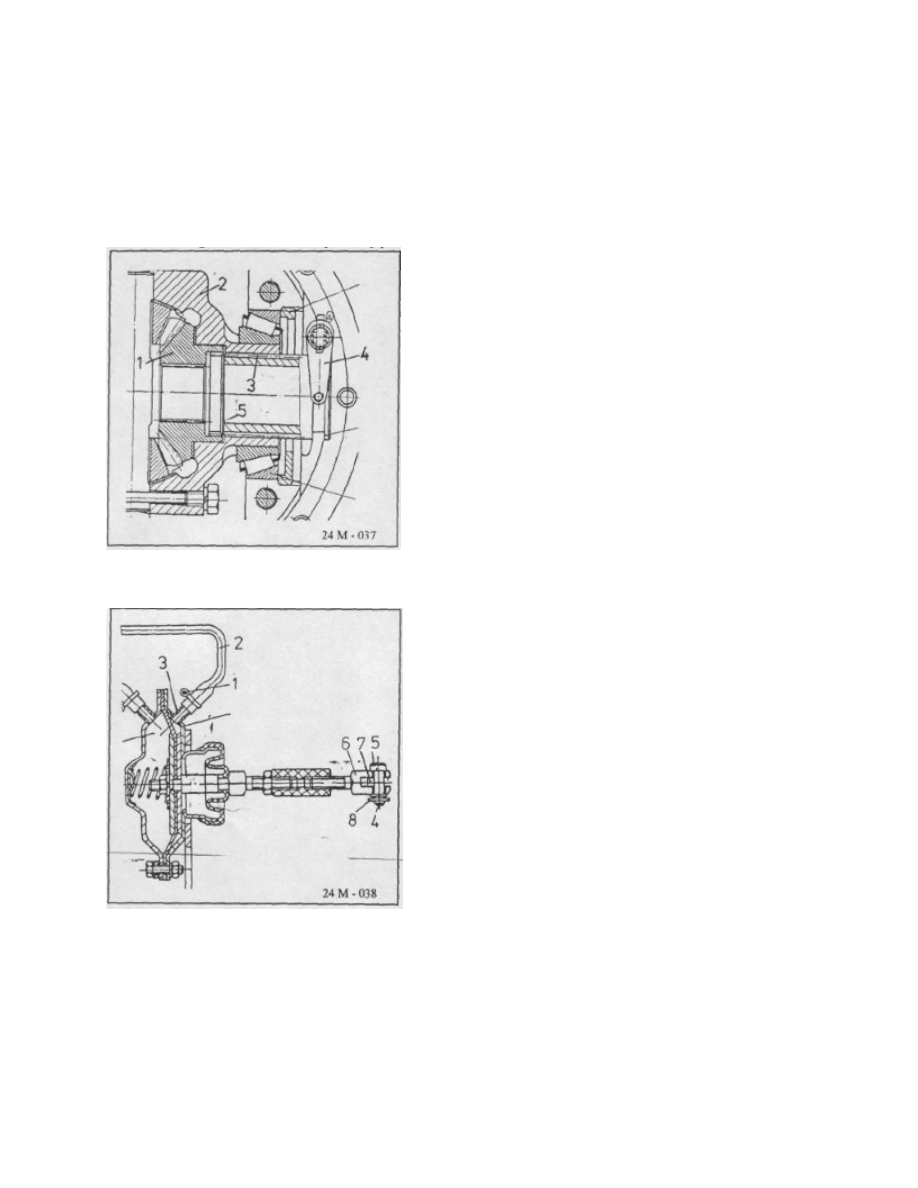

Ситуация, приведенная на Рисунке 24-M-

037, применима для обычного дифференциа-
ла (неблокируемого).

−

При перемещении манжеты "3" влево (мин.
8,5 мм) происходит блокирование диффе-

ренциала, и планетарные валы вращаются с
той же угловой скоростью, что и коробка

"2". Таким образом предотвращается про-
скальзывание колес во время движения по

дороге с низким сцеплением.

ПОРЯДОК РЕМОНТА БЛОКИРУЮЩЕГОСЯ ДИФФЕРЕНЦИАЛА

ПОРЯДОК ДЕМОНТАЖА

•

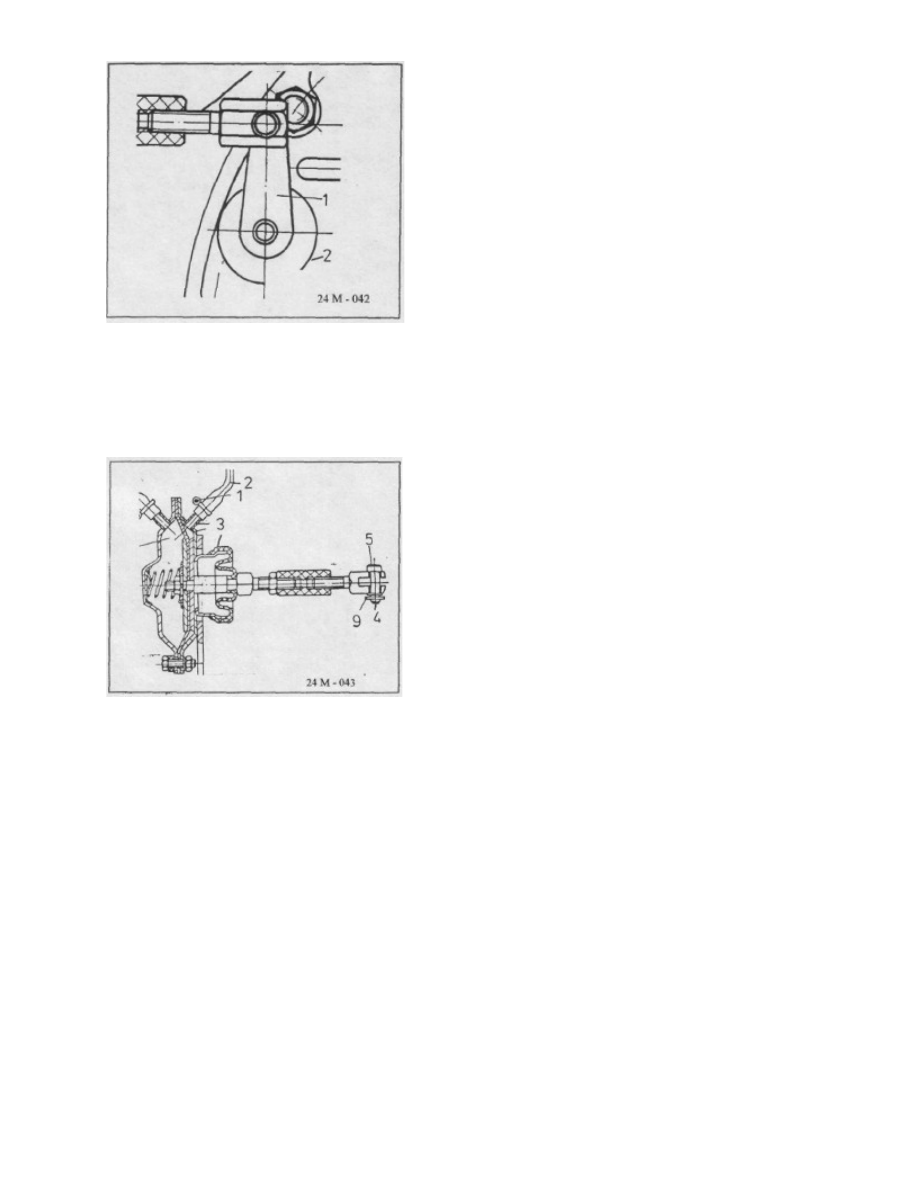

Снимите манжету "1".

•

Отсоедините шланги "2" от патрубка "3".

•

Снимите штифт "4" и шайбу "8".

•

Извлеките болт "5" из вилки "6" и из
управляющего рычага "7".

•

Демонтаж блокирующегося дифференциала с
моста автомобиля выполняется в порядке,

аналогичном порядку демонтажа простого
дифференциала (см. стр. М12, рис. 24-M-

021 и 24-M-024).

•

Установите блокирующийся дифференциал на верстак и демонтируйте управ-
ляющий блокирующий механизм в следующем порядке:

•

При помощи специального инструмента сни-

мите гибкие штифты "1" (G4x20).

•

Извлеките вал "2" в сборе из вилки "3" и

из корпуса дифференциала "4".

•

Поднимите вилку "3" и снимите ее с ман-

жеты "5".

•

Снимите манжету "5" с коробки звездооб-

разных сателлитов.

•

Снимите блок направляющего винта "6" с

корпуса"4".

•

Проверьте состояние демонтированных частей визуально и проверьте их раз-

меры, убедитесь в отсутствии трещин на зубцах, износе резьбы втулок, из-
носе колец и т.д.

Прочие операции по демонтажу остальных частей дифференциала выполняются в

порядке, описанном на страницах М13, М14.
Порядок регулировки блокирующегося дифференциала заднего моста выполняется

в соответствии с описанием регулировки конусной втулки, приведенным на
странице М16.

Операции по проверке и регулировке управляющего блокирующего механизма вы-
полняются после демонтажа частей блокирующегося дифференциала.

•

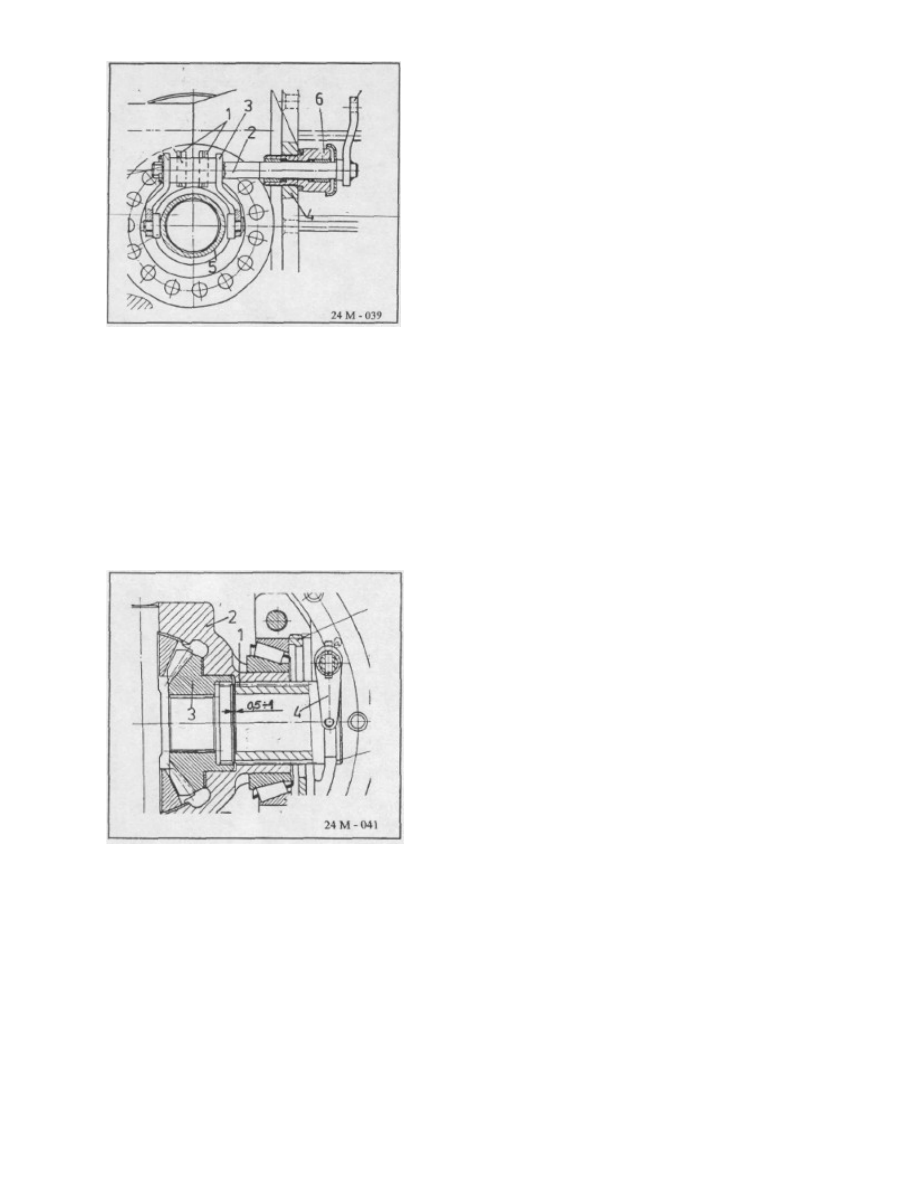

Проверьте соединение манжеты "1" с ко-

робкой "2" и планетарной шестерней "3".
Не должно быть заклинивания соединения

или зубцов (проверка выполняется в 2-3
положениях коробки).

•

Убедитесь в том, что рычаг собранного

управляющего вала "1", установленного в
корпус дифференциала "2", располагается

перпендикулярно на горизонтальной оси
дифференциала.

•

В данном случае вилка "4" (Рис. 24-M-
041) должна находиться в вертикальном

положении (ось ее отверстий должна сов-
падать с осью вала и располагаться пер-

пендикулярно горизонтальной оси диффе-
ренциала). В таком положении выполните

настройку зазора 0,5 - 1,0 мм между со-
единительной манжетой "1" и планетарной

шестерней "3" (Рис. 24-M-041).

•

Порядок сборки блокирующегося дифферен-

циала на корпусе моста аналогичен поряд-
ку сборки простого дифференциала (стр.

M.20).

ПОРЯДОК ЗАМЕНЫ ВАКУУМНОЙ КАПСУЛЫ

ПОРЯДОК ДЕМОНТАЖА

•

Отсоедините электрическое подключение от
капсулы.

•

Снимите манжету "1".

•

Отсоедините шланги "2" от патрубка "3".

•

Снимите штифт "4" и шайбу "9" с болта
"5".

•

Снимите болт "5" с рычага.

•

Открутите винты, крепящие капсулу на ко-

жухе полуоси.

•

Извлеките вакуумную капсулу.

ПОРЯДОК СБОРКИ

•

Сборка выполняется в порядке, обратном демонтажу.

•

После установки вакуумной капсулы и подсоединения вакуумных и электриче-

ских подключений убедитесь в том, что дифференциал не заблокирован, т.е.
колеса заднего моста вращаются независимо друг от друга. В противном

случае поверните управляющий рычаг вала вправо (по часовой стрелке).

•

Проверните одно колесо, чтобы обеспечить
сцепление с зубцами. При вращении управ-

ляющей вилки влево вы должны слышать
шумы, вызываемые сцеплением соединитель-

ной манжеты с планетарной шестерней.

•

Отрегулируйте длину стержня капсулы,

вращая резьбовую втулку, и установите
болт управляющей вилки в положение, со-

ответствующее зазору = "0".

•

Вращая резьбовую втулку, настройте зазор

= 0,5 - 1,0 мм на рычаге стержня капсу-
лы.

•

Зафиксируйте регулировочную манжету, для
чего затяните гайку.

ПОРЯДОК ЗАМЕНЫ МЕМБРАНЫ
Данную операцию также можно выполнять и на вакуумной капсуле, установленной

на картере моста.

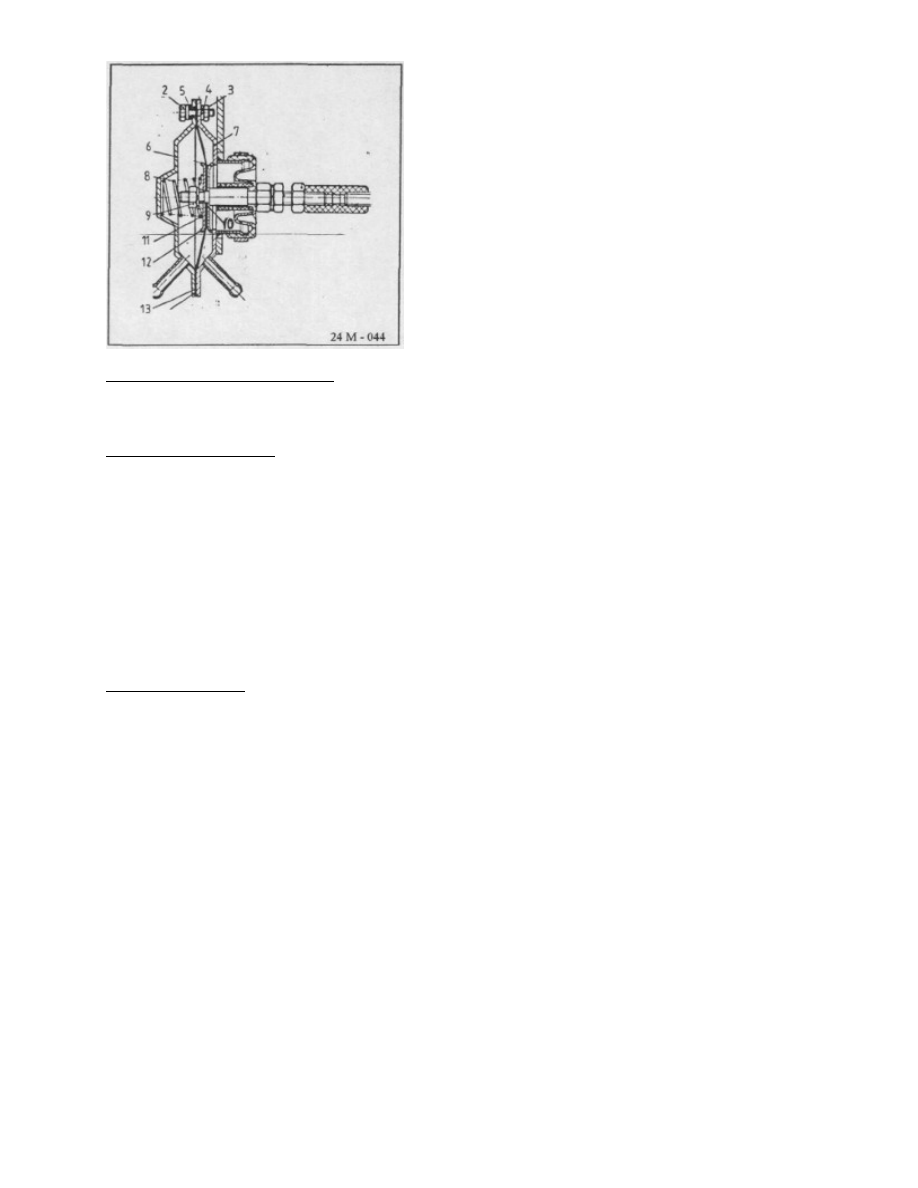

ПОРЯДОК ДЕМОНТАЖА (Рис. 24-M-044)
В том случае, когда капсула установлена на картере моста, сначала отсоеди-

ните от нее электрические подключения и вакуумные контуры.

•

Открутите винты "2" (М15х16) капсулы и снимите гайки "3". Снимите шайбы

"4" и втулки "5".

•

Ударяйте пластиковым молотком по крышке "6" до тех пор, пока она не от-

соединится от корпуса "7".

•

Снимите пружину "8".

•

Снимите гайку "9" (М6) и шайбу "10".

•

Снимите шайбу "11" и пластину "12".

•

Отсоедините мембрану "13" от корпуса.

ПОРЯДОК СБОРКИ
Перед установкой мембраны на место очистите поверхности крышки и корпуса.

Смажьте поверхности уплотнительной пастой LE. Той же самой пастой смажьте
резьбовой стержень капсулы. После сборки мембраны и установки крышки про-

верьте обе камеры капсулы под давлением порядка 0,07 Мра (0,7 бара) в тече-
ние 30 секунд. Момент затяжки винтов "2" 2,0 - 2,25 Nm.

НЕИСПРАВНОСТИ БЛОКИРУЮЩЕГОСЯ ДИФФЕРЕНЦИАЛА И ПОРЯДОК ИХ УСТРАНЕНИЯ

НЕИСПРАВНОСТЬ

ПРИЧИНА

ПОРЯДОК УСТРАНЕНИЯ

−

отсутствует сцепление

дифференциала

−

повреждены зубцы пла-

нетарной шестерни или
соединительная манже-

та

−

замените поврежденные

части

−

отсутствует ход ман-

жеты

−

управляющие трубопро-

воды не герметичны.

−

Проверьте и загермети-

зируйте их

−

отсутствует вакуум

−

поврежден управляющий

электрический клапан,

−

замените

−

отсутствует питающее
напряжение

−

повреждены электриче-
ские соединения

−

проверьте и восстано-
вите соединения

−

повреждена вакуумная
капсула

−

замените

−

изношена управляющая

вилка

−

замените вилку

−

схватывание управляю-

щего вала

−

проверьте подшипники

вала на направляющем
винте, замените их

−

повреждена кнопка
управления

−

замените

−

дифференциал постоянно
остается в зацеплении

−

повреждена кнопка
управления

−

замените

−

поврежден электриче-
ский клапан

−

замените

−

нарушена герметич-
ность разблокирующего

контура

−

проверьте и восстано-
вите герметичность

−

отсутствует сцепление

дифференциала

−

отсутствует питающее

напряжение

−

проверьте предохрани-

тельный блок управляю-
щей кнопки

−

отсутствует вакуум

−

проверьте контуры ва-
куума и управляющие

части (электрические
клапаны) замените по-

врежденные части

−

дифференциал входит в
зацепление, но сигнал

прерывается

−

отсутствует контакт в
конце хода (непрерыв-

ный сигнал)

−

проверьте контакт меж-
ду штангой и частью

корпуса, расположенной
в конце хода

−

замените

−

отсутствует вакуум

−

проверьте контуры ва-

куума и электрический
клапан

−

замените при необходи-
мости

−

отсутствует масса на
вакуумной капсуле

−

проверьте подсоедине-
ния от капсулы, соеди-

нительных коробок и
проводку до элек-

тронного блока

−

восстановите электри-

ческие соединения

Сборка выполняется в порядке, обратном де-
монтажу.

ПРИМЕЧАНИЕ:
ВО ВРЕМЯ УСТАНОВКИ РЕССОРЫ НА МОСТ ПРИМИТЕ

МЕРЫ К ТОМУ, ЧТОБЫ ЦЕНТРАЛЬНАЯ ЧАСТЬ БОЛТА
"1" ВОШЛА В ОТВЕРСТИЕ "2" ОПОРЫ РЕССОРЫ,

УСТАНОВЛЕННОЙ НА МОСТУ.

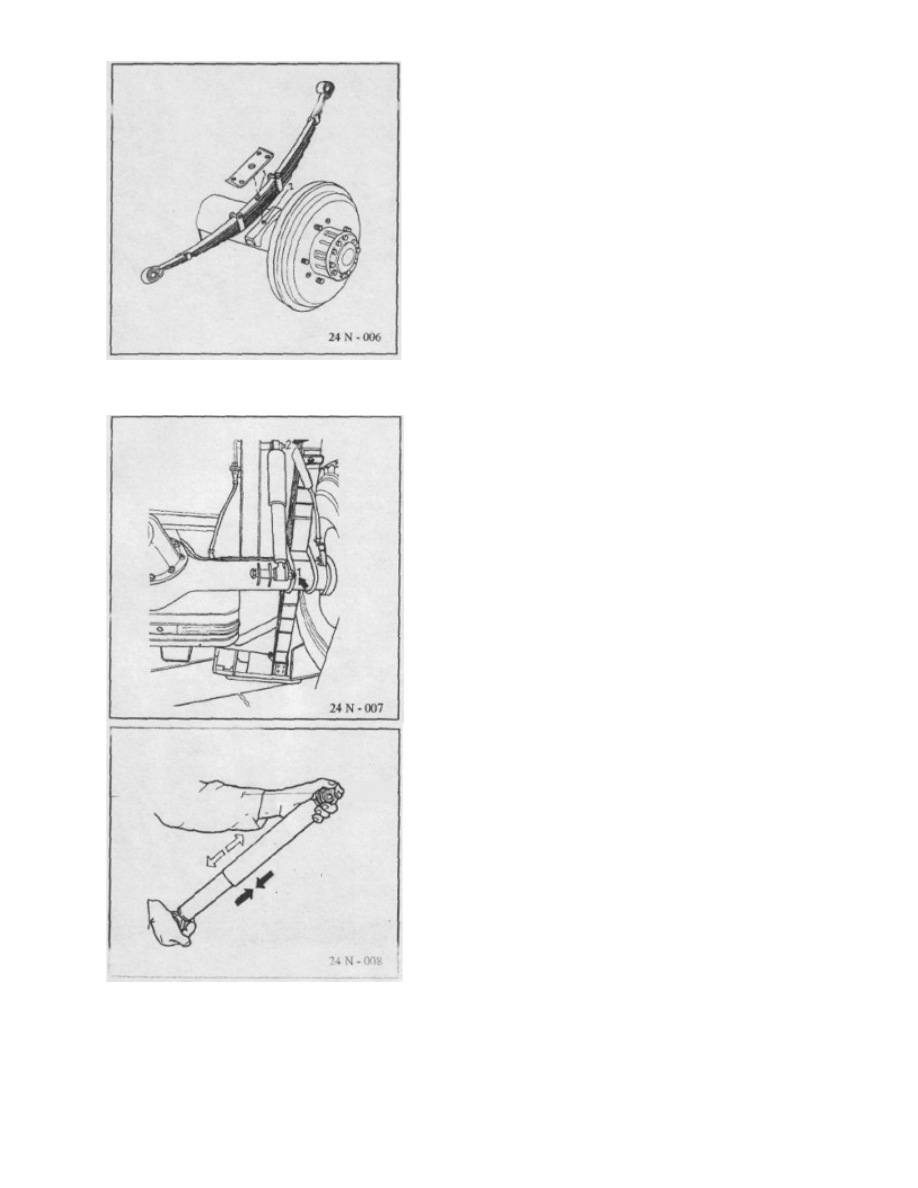

Порядок замены амортизатора

•

Установите автомобиль на смотровую яму.

•

Открутите гайку и извлеките болт, крепя-

щий амортизатор на нижней части.

•

Открутите гайку и извлеките болт, распо-

ложенный на верхней части амортизатора.

•

Ударяя по гидравлическому амортизатору,
проверьте его на повреждения.

•

Растяните и сожмите амортизатор, чтобы
проверить:

−

силу сопротивления;

−

наличие течи жидкости;

−

присутствие посторонних шумов.

Сборка выполняется в порядке, обратном де-

монтажу.
