ПОРЯДОК ДЕМОНТАЖА КОРОБКИ ЗВЕЗДООБРАЗНЫХ САТЕЛЛИТОВ ДИФФЕРЕНЦИАЛА

•

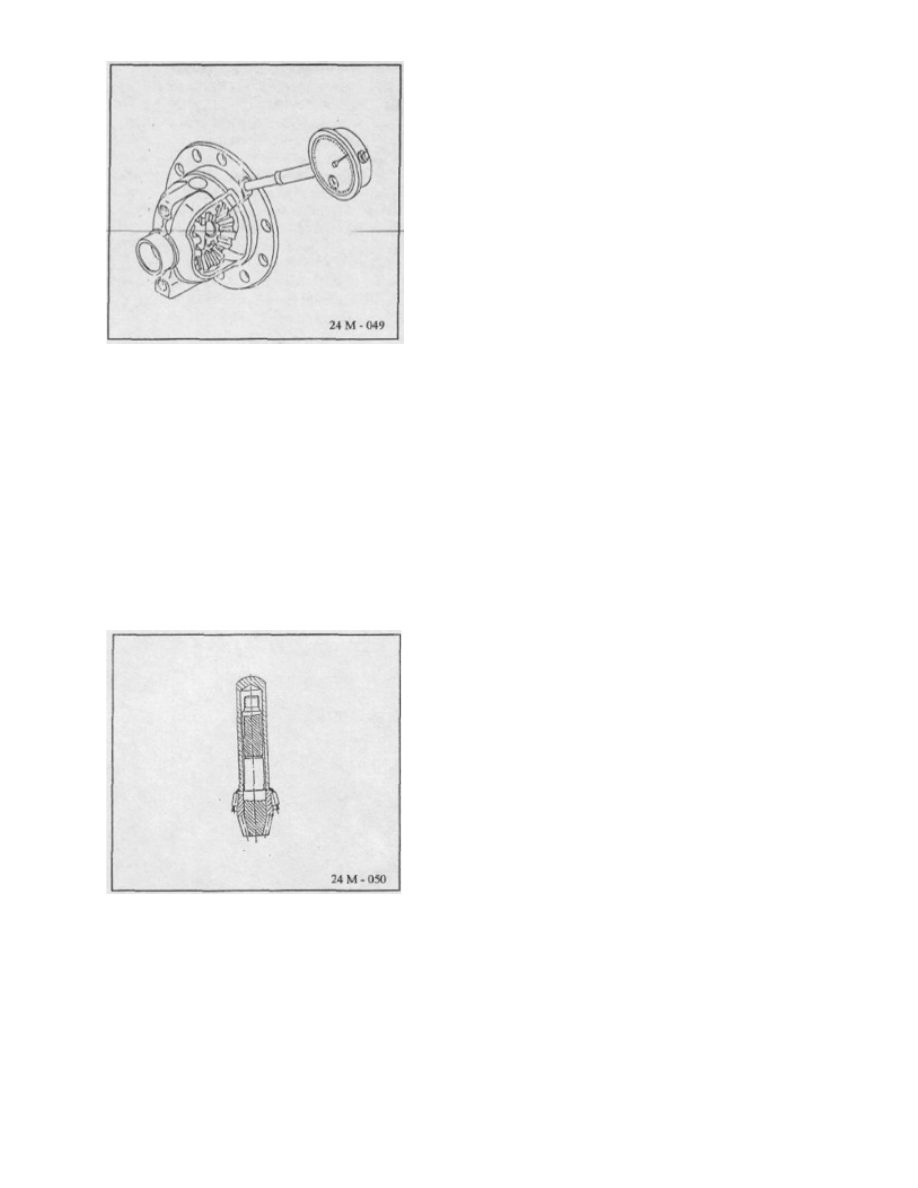

Извлеките внутреннее кольцо "1" подшип-
ника из коробки звездообразного сателли-

та дифференциала "7" при помощи извле-
кающего устройства 7823-4088.

•

Снимите предохранительные гайки "3" и
выкрутите винты "4", крепящие венец "5"

на коробке "2".

•

Снимите венец "5", слегка ударяя по его

поверхности.

•

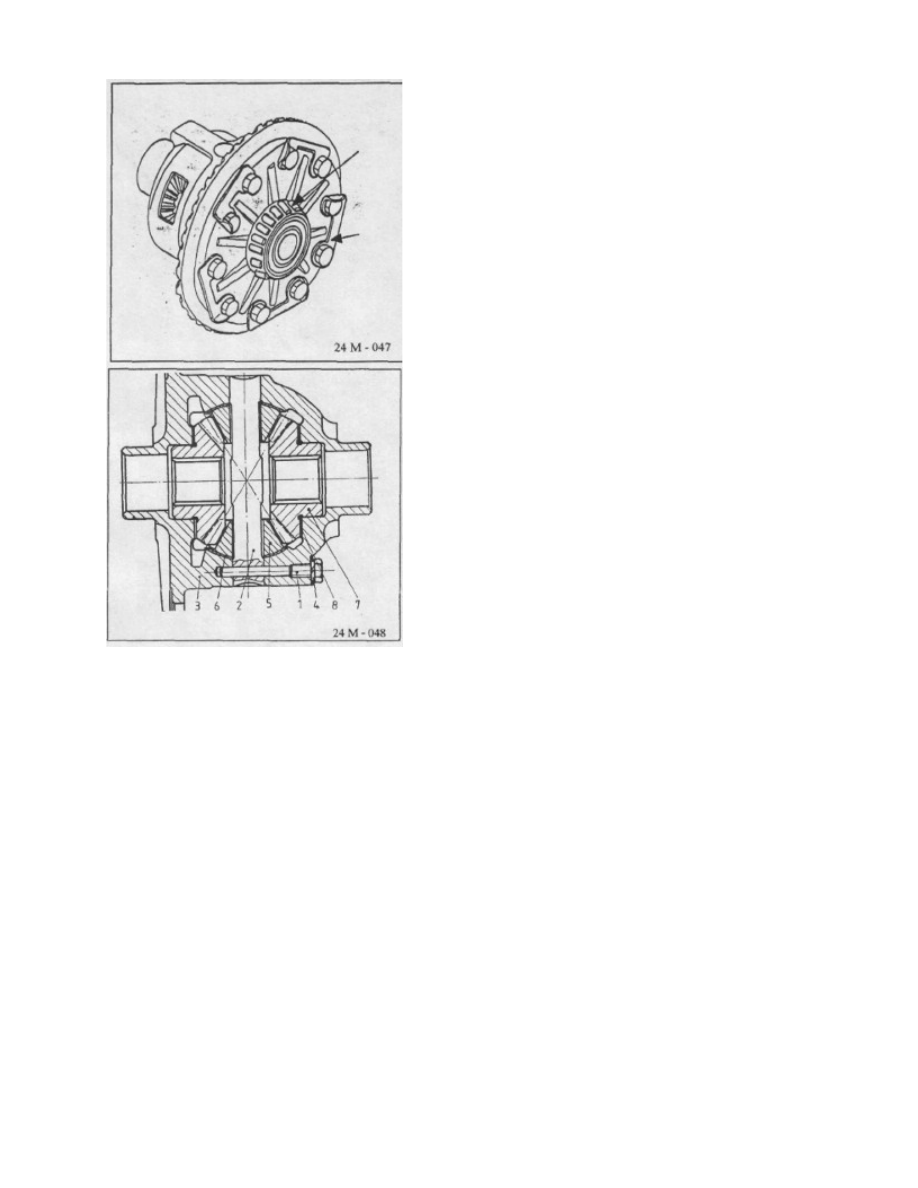

Выкрутите винт "1", крепящий вал звездо-

образного сателлита "2" в коробке "3",
снимите шайбу "4" извлеките вал "2",

ударяя по нему пробойником.

•

Из коробки "3" извлеките: звездообразные

сателлиты дифференциала "5" с шайбами
"6", планетарные шестерни "7" с шайбами

"8".

После выполнения данных операций рассортируйте части и оставьте только те

из них, чье состояние является удовлетворительным.

ПОРЯДОК СБОРКИ КОРОБКИ ЗВЕЗДООБРАЗНЫХ САТЕЛЛИТОВ ДИФФЕРЕНЦИАЛА
Сборка выполняется в порядке, обратном демонтажу, при этом необходимо учи-

тывать следующее:

−

перед сборкой промойте части в бензине и погрузите их в трансмиссионное

масло T90EP2; установите части в коробку звездообразных сателлитов.

•

Регулировочные шайбы планетарных ше-

стерен подбираются в соответствии с за-
зором в 0,1-0,2 мм между планетарной ше-

стерней и звездообразным сателлитом диф-
ференциала (для выполнения измерений за-

блокируйте один из звездообразных сател-
литов).

−

Максимально допустимый осевой за-
зор планетарных шестерне состав-

ляет 0,5 мм.

−

Винты крепления венца на коробке

звездообразных сателлитов должны
быть новыми. Затяните винты крест-

накрест и зафиксируйте их спорными
шайбами.

−

Момент затяжки винтов венца: 5-7
daNm.

•

Момент затяжки винта вала звездообразного сателлита: 1,6-0,2 daNm.

•

Запрессовка подшипников в коробку должна выполняться при помощи при-
способления 7853-4099.

•

При таких условиях вращение в коробке звездообразных сателлитов должно
быть свободным от усилия руки, зубчатое зацепления должно быть только с

одной планетарной шестерней.

ПОРЯДОК СБОРКИ ДИФФЕРЕНЦИАЛА ЗАДНЕГО МОСТА
Конусное расстояние: 75

-0,1

 мм.

Шестерня зубчатой передачи работает с венцом, поэтому их нельзя разъединять
при сборке.

•

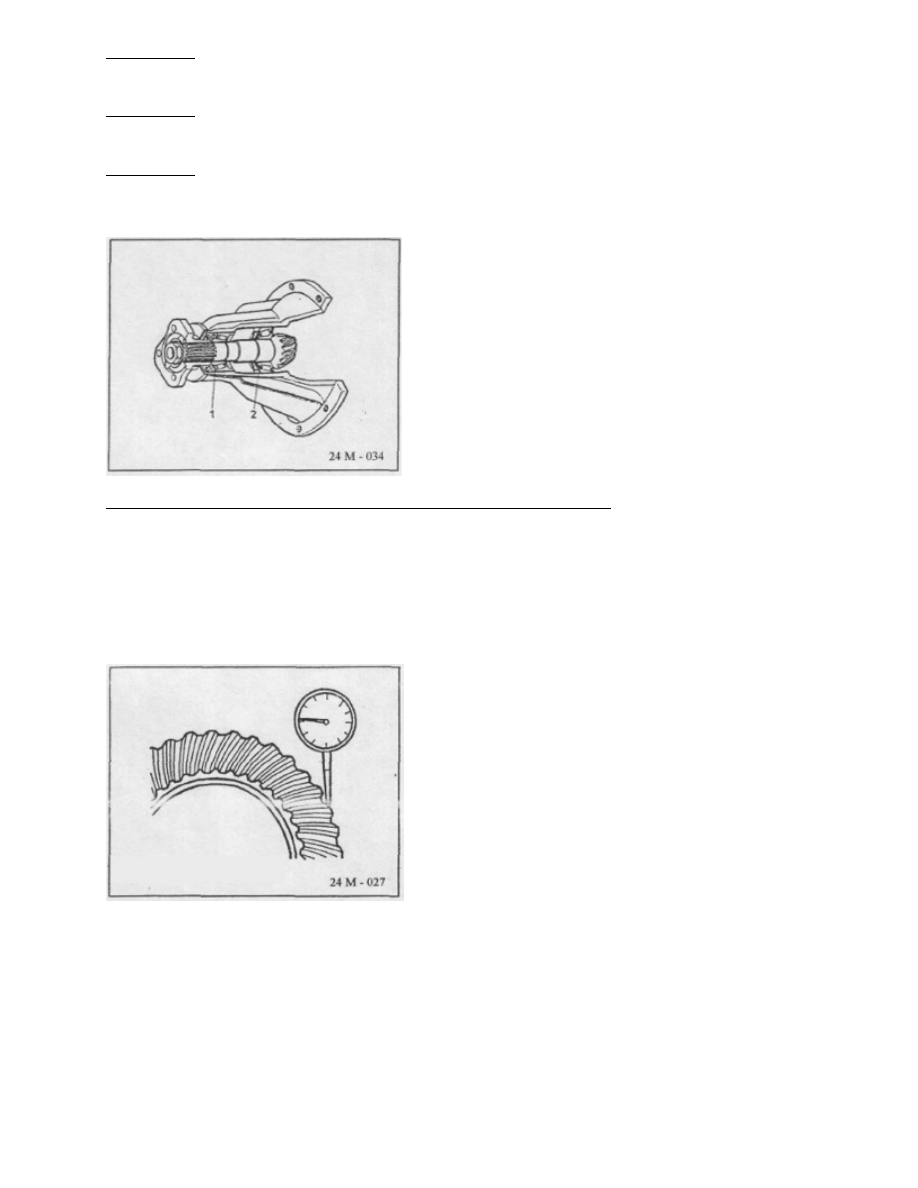

При помощи приспособления 7823-4077

запрессуйте внутреннее кольцо подшипника
31308 на шестерню зубчатой передачи так,

чтобы оно вошло в соприкосновение с
передней поверхностью.

РЕГУЛИРОВКА ОСЕВОГО ЗАЗОРА ПОДШИПНИКА 31308 (конусное расстояние)

•

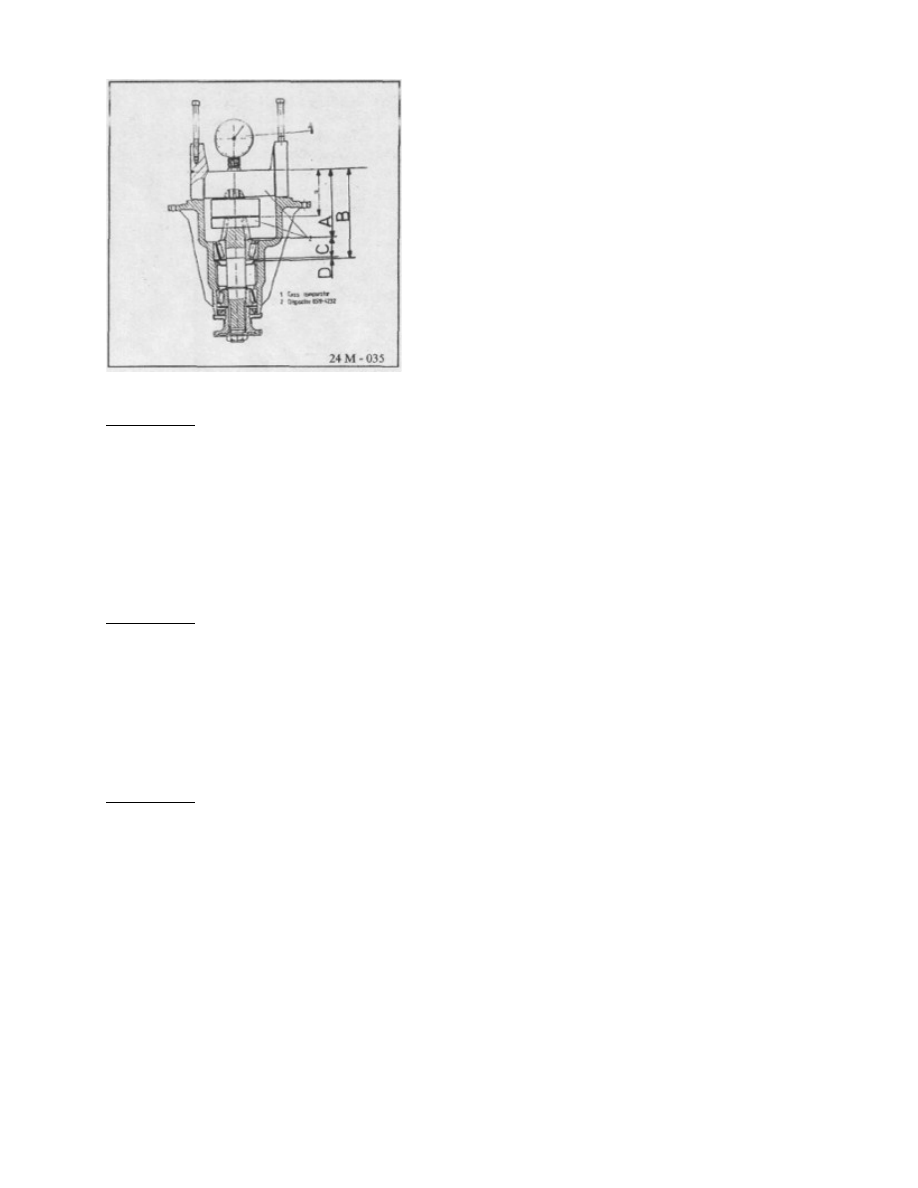

При помощи приспособления 8519-4232, за-
крепленного в посадочных гнездах для

подшипников 30210A, на корпусе дифферен-
циала измерьте расстояние В.

•

Измерьте расстояние С (ширина подшипни-
ка) при давлении 150 кг.

•

Толщина регулировочной шайбы D, которую
необходимо установить в корпус дифферен-

циала, будет равна D=B-(A+C), в которой
A=E±F, где Е=номинальный размер шестерни

от верхней части конуса до задней по-
верхности зубцов (см. документацию).

•

F=отклонение ± от номинального размера
Е, замеренного после выполнения проверки

контактного следа и проверки на шумы .

Отклонение F отмечается на головке шестерни зубчатой передачи.

Пример 1:

−

расстояние, замеренное на корпусе, В1=139,45 мм.

−

расстояние, замеренное на подшипнике, С1=25,35 мм.

−

номинальный размер шестерни зубчатой передачи Е=112 мм.

−

отклонение F1, отмечаемое на головке шестерни зубчатой передачи,
F1=0,040 мм.

D1=B1-(A1+C1)
A1=E-F1=112-0,040=111,96 мм

Dl=Bl-(Al+Cl)=139,45-(111,96+25,35)=2,14 мм
Выберите D*1=2,15 мм

Пример 2:

−

расстояние, замеренное на корпусе, В2=139,30 мм.

−

расстояние, замеренное на подшипнике, C2=25,30 мм

−

номинальный размер шестерни зубчатой передачи Е=112 мм.

−

отклонение F2, отмечаемое на головке шестерни зубчатой передачи,
F2=+0,02 мм.

D2=B1-(A2+C2) A2-E-F2=112+0,02=112,02 мм
D2-B2-(A2+C2)=139,3-(112,02+25,3)-1,98 мм.

Выберите D*2=2 мм
Пример 3:

−

расстояние, замеренное на корпусе, B3=139,35 мм.

−

расстояние, замеренное на подшипнике, C3=25,25 мм.

−

номинальный размер шестерни зубчатой передачи Е=112 мм.

−

отклонение F3, отмечаемое на головке шестерни зубчатой передачи, F3=0

мм.

D3=B3-(A3+C3)

A3=E-F3=112+0=112 мм
D3=B3-(A3+C3=139,35 -(112+25,25=2,1 мм

Выберите D*+3=2,1 мм. Толщина регулировочной шайбы выбирается в диапазоне
от 1,40 до 2, 75 мм.

•

В корпус дифференциала установите кольцо коробки звездообразных сател-
литов, предварительное смазанное трансмиссионным маслом T90EP2.

•

В корпус дифференциала установите регулировочную шайбу с толщиной, рас-
считанной выше.

•

В корпус дифференциала запрессуйте внешнее кольцо подшипника 31308 при
помощи приспособления 7823-4073, 7053-4101.

•

В корпус дифференциала запрессуйте внешнее кольцо подшипника 32300 при
помощи приспособления 7853-4104.

ПОРЯДОК РЕГУЛИРОВКИ ЗАТЯЖКИ ЗУБЧАТОЙ ШЕСТЕРНИ ДИФФЕРЕНЦИАЛА

•

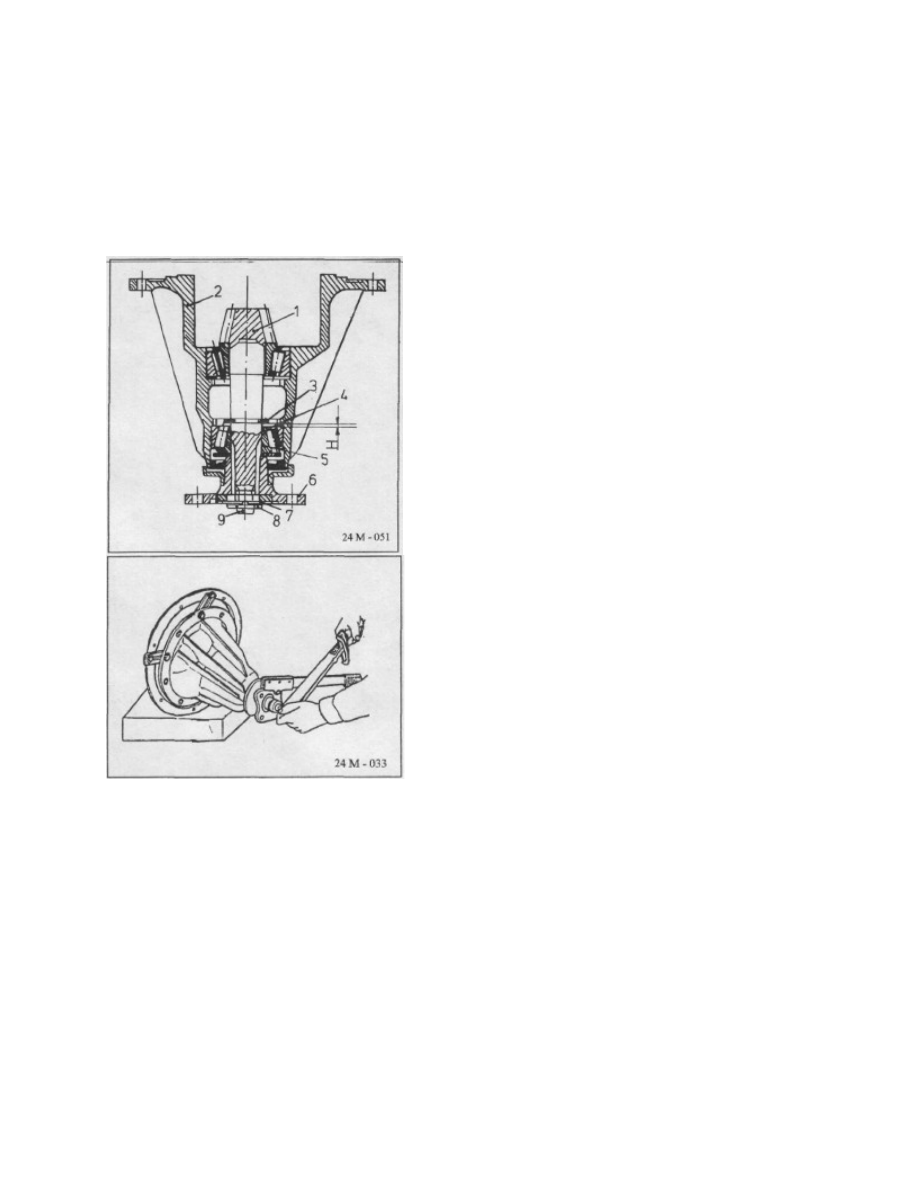

Установите шестерню зубчатой передачи в
сборе "1" в корпус дифференциала "2".

•

Установите шестерню дифференциала "1",
шайбу "3" и регулировочную шайбу "4"

стандартной толщины = 2.6 мм. Подгоноч-
ный размер подшипника 32306 маркируется

как Н.

•

Установите внутреннее кольцо подшипника

32306, после чего установите фланец "6",
предохранительные гайки "7", "8" и гайку

"9".

•

Затяните гайку с усилием 9-11 daNm.

•

При помощи приспособления 8540-4022
установите фланец с осевым усилием в 250

кг на оба болта.

•

Снимите общее показание G по циферблат-

ному индикатору, перемещая шестерню зуб-
чатой передачи в осевом направлении, и

отметьте для себя данное значение.

•

Необходимая толщина регулировочной шайбы

будет H=2,6-G.

•

После определения толщины Н открутите гайку, предохранительные гайки,
снимите фланец, внутреннее кольцо подшипника и стандартную регулировоч-

ную шайбу с расчетной Н.

Пример 1:

−

для значения G1, считанному по циферблатному индикатору, G1=+0,8 мм.

−

рассчитанная толщина: H1=2,6-G1=2,6-0,8=1,8 мм.

Пример 2:

−

для значения G2, считанному по циферблатному индикатору, G2=+0,95 мм.

−

рассчитанная толщина: H2=2,6-G2=2,6-(-0,95)=3,55 мм.

Пример 3:

−

для значения G3, считанному по циферблатному индикатору, G3=0 мм.

−

рассчитанная толщина: H3=2,6-G3=2,6-0=2,6 мм.

•

Затяните гайку "3".

•

В том случае, если усилие при вращении
шестерни зубчатой передачи выходит за

указанные значения (1,6-2 daNm), замени-
те регулировочную шайбу "1".

ПОРЯДОК РЕГУЛИРОВКИ ЗАЗОРА МЕЖДУ ШЕСТЕРНЕЙ И ВЕНЦОМ

•

Установите собранную коробку со звездообразными сателлитами в корпус.

•

Установите полуподшипники в соответствии с метками, нанесенными во время
демонтажа, установите винты. Винты должны вращаться одновременно с

гайками, когда гайки находятся в соприкосновении с внешними кольцами
подшипников коробки.

•

Полностью затяните болты полуподшипников венца с усилием 7-0,5 кгс/м

2

,

затяните гайку с той же самой стороны, чтобы добиться зазора =0,1 мм.

•

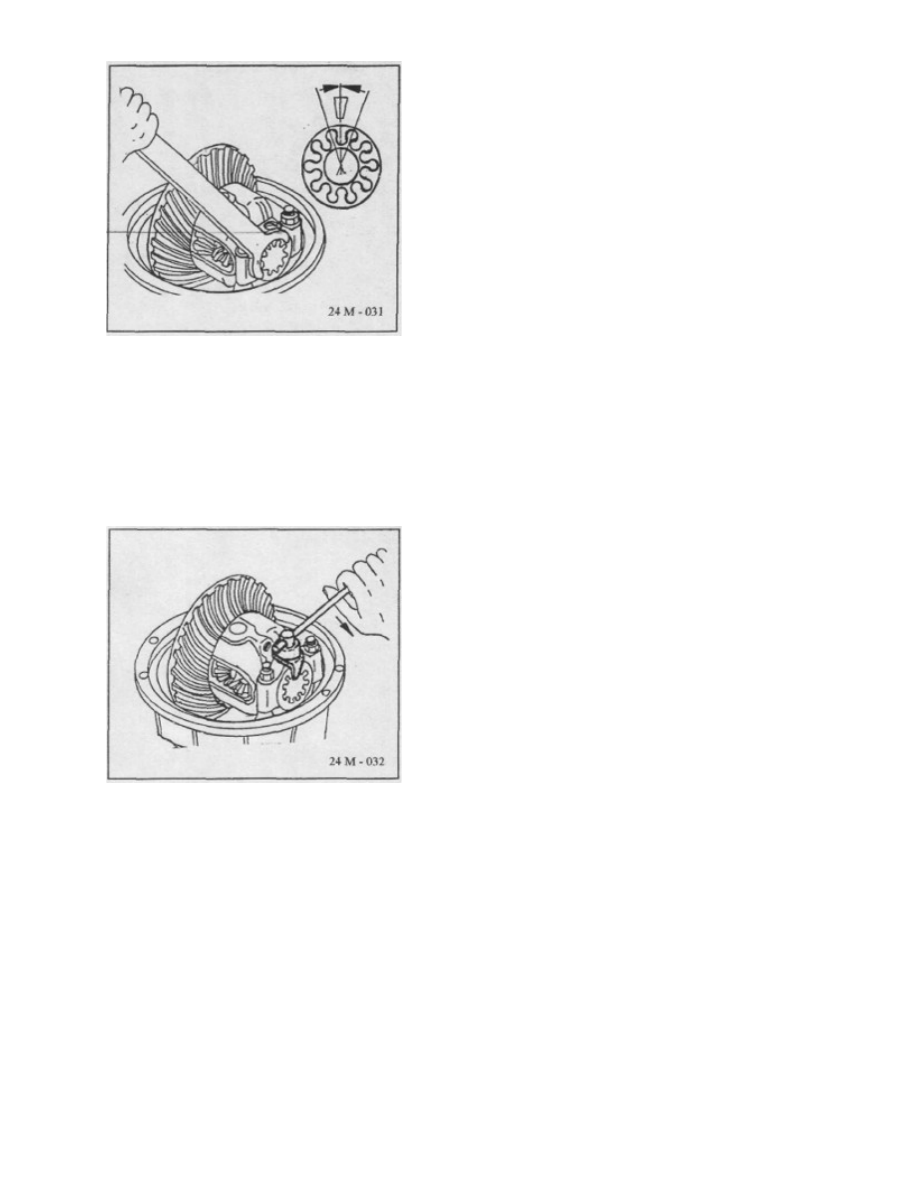

Полностью затяните винты на той половине

корпуса, которая расположена на противо-
положной стороне венца, с усилием 7-0,5

кгс/м

2

, затяните гайку, расположенной на

противоположной стороне венца. После за-

тяжки зазор между зубцами шестерни дол-
жен быть 0,1-0,2 мм (шестерня зубчатой

передачи заблокирована). Зазор измеряет-
ся по внешнему диаметру венца в трех

точках, расположенных под углом в 120

0

относительно друг друга.

В том случае, если измеренный зазор отличается от указанных значений, вы-

полните следующее:
Слишком большой зазор - сместите венец по направлению к шестерне зубчатой

передачи.
Слишком маленький (недостаточный) зазор - сместите венец по направлению от

шестерни зубчатой передачи.
ПРИМЕЧАНИЕ:

ПРИ ВЫПОЛНЕНИИ РЕГУЛИРОВКИ СНАЧАЛА ОСЛАБЬТЕ ГАЙКУ, ЧТОБЫ СОЗДАТЬ ЗАЗОР, А
ЗАТЕМ УМЕНЬШАЙТЕ ЕГО ПРИ ПОМОЩИ ПРОТИВОПОЛОЖНО ГАЙКИ.

ЕСЛИ ЗАЗОР НЕДОСТАТОЧНЫЙ (СЛИШКОМ МАЛЕНЬ-

КИЙ).

•

Снимите венец с шестерни зубчатой пере-

дачи и затяните гайку, расположенную
напротив венца.

•

Вновь измерьте зазор по внешнему диамет-
ру венца в трех точках, расположенных

под углом в 120

0

 относительно друг дру-

га.

•

После того, как будет отрегулирован пра-
вильный зазор, либо затяните, либо

ослабьте регулировочную гайку так, чтобы
ближайший ее паз располагался напротив

предохранительной гайки дифференциала.

ЕСЛИ ЗАЗОР СЛИШКОМ БОЛЬШОЙ (ЧРЕЗМЕРНЫЙ)

•

Подайте венец по направлению к шестерне зубчатой передачи, затяните

гайку со стороны венца.

•

Вновь измерьте зазор по внешнему диаметру венца в трех точках, располо-

женных под углом в 120

0

 относительно друг друга.

•

Затяните гайку после того, как будет отрегулирован правильный зазор.

Ближайший паз гайки должен располагать напротив предохранительной гайки
дифференциала.

−

Установите предохранительную гайку диф-
ференциала.

−

При помощи приспособления 8540-4022 из-
мерьте крутящий момент шестерни зубчатой

передачи при полностью собранном диффе-
ренциала. Значение не должно превышать

2-3 daNm.

−

Если значение крутящего момента отлича-

ется от указанного выше, то отрегулируй-
те затяжку подшипников коробки звездооб-

разных сателлитов.

ПРИМЕЧАНИЕ:
ДЛЯ ТОГО ЧТОБЫ ПРОВЕРИТЬ ПРАВИЛЬНОСТЬ РЕГУЛИРОВКИ, ПРОВЕРЬТЕ КОНТАКТНЫЙ

СЛЕД МЕЖДУ ШЕСТЕРНЕЙ ЗУБЧАТОЙ ПЕРЕДАЧИ И ВЕНЦОМ. ПОРЯДОК ВНЕСЕНИЯ КОРРЕКТИ-
РОВОК ИДЕНТИЧЕН ТОМУ, ЧТО ПРИВЕДЕН ДЛЯ ДИФФЕРЕНЦИАЛА ПЕРЕДНЕГО МОСТА.

ПОРЯДОК ПРОВЕРКИ ЗАЗОРА В ПАЗАХ

Заблокируйте планетарный вал, проверните планетарную шестерню и замерьте
зазор при помощи циферблатного измерителя.

Минимальный износ: 0,6 мм.

ПОРЯДОК УСТАНОВКИ ДИФФЕРЕНЦИАЛА НА КАРТЕР МОСТА

•

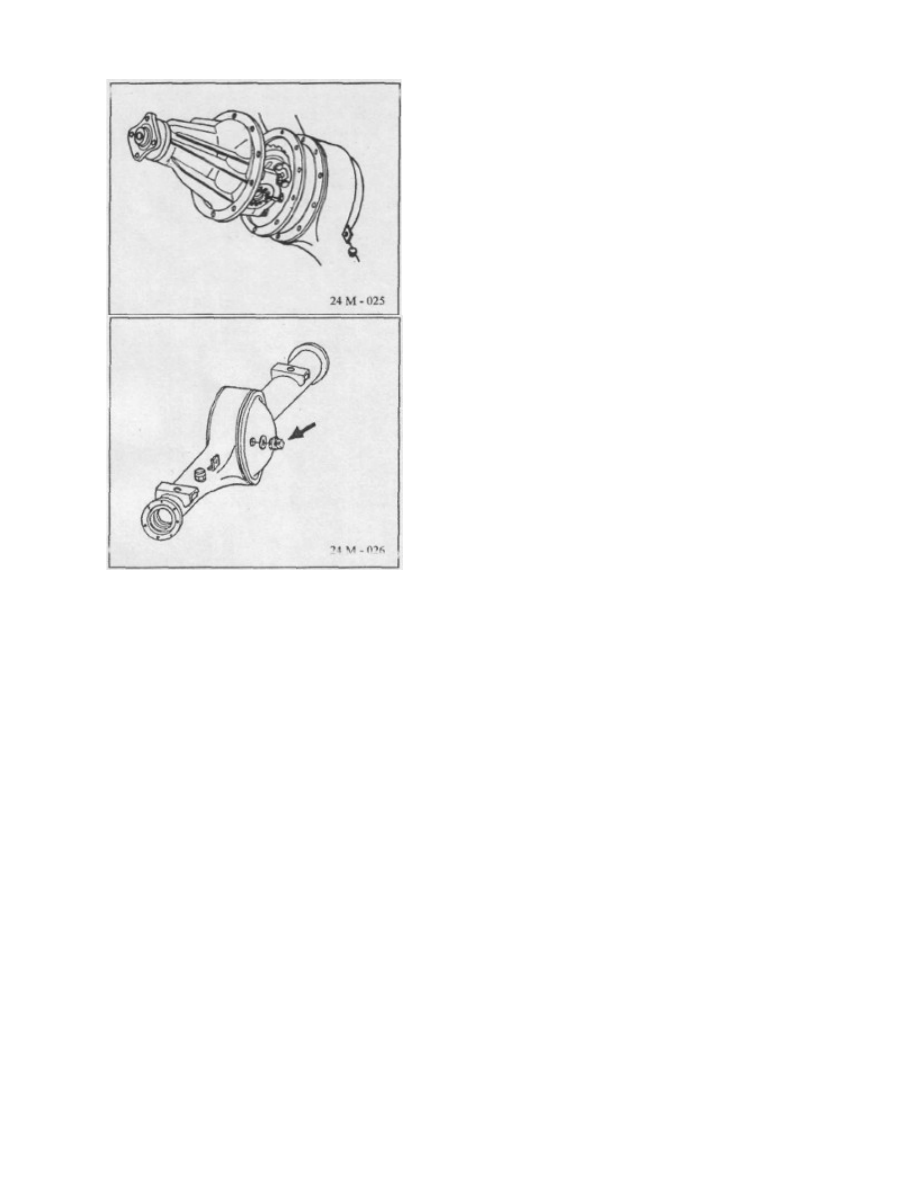

Прочистите контактные поверхности между
передним дифференциалом и кратером мо-

ста.

•

Нанесите уплотнительный раствор на обе

части прокладки перед тем, как устано-
вить дифференциал на картер.

•

Залейте в картер необходимое количество
трансмиссионного масла (T90EP2, SAE 90)

- 1,7 л.

6. БЛОКИРУЮЩИЙСЯ ДИФФЕРЕНЦИАЛ ЗАДНЕГО ПРИВОДА

−

Время на блокировку: макс. 8 секунд.

−

Время на разблокировку: маск. 10 секунд.

−

Давление в системе управления: 6,7 бара.

−

Выбег соединительной манжеты: 8,5 мм.

1.

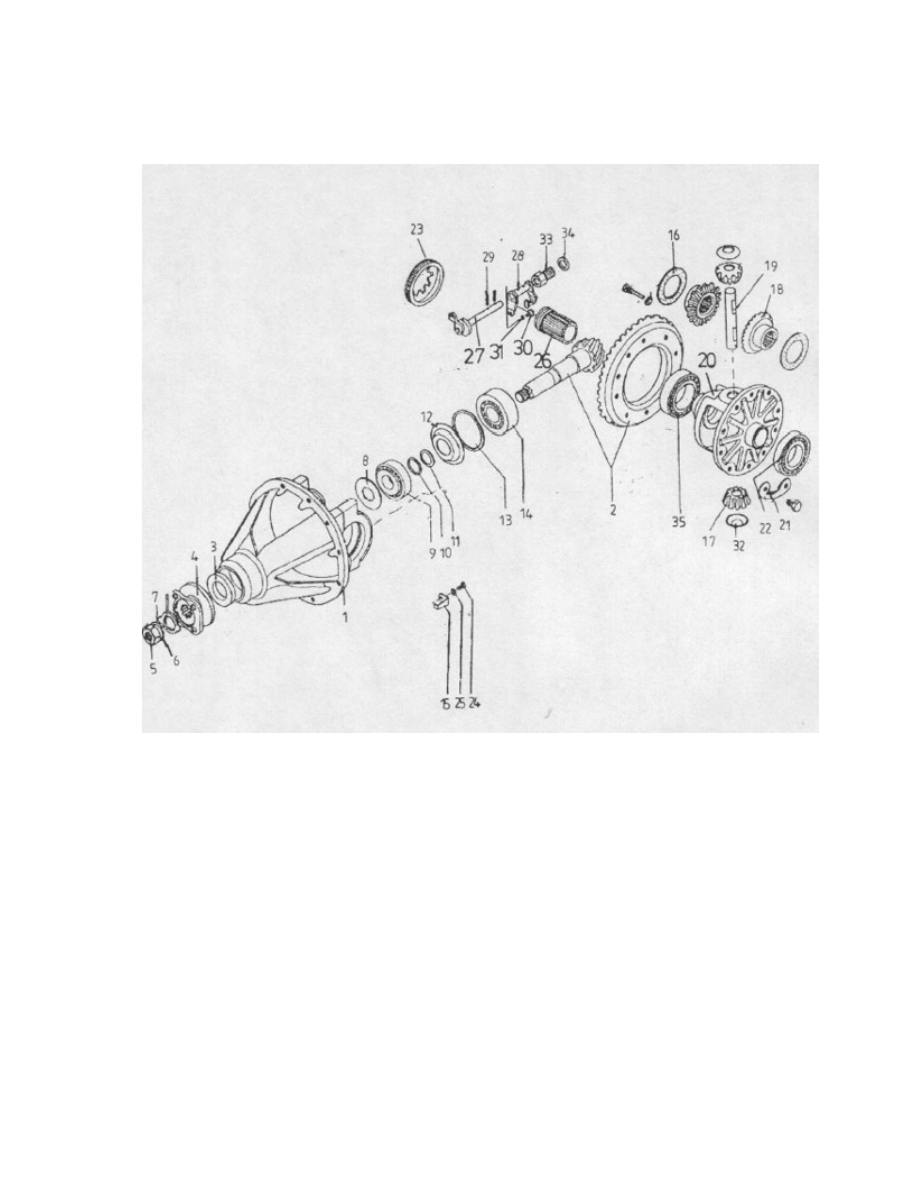

Корпус дифференциала  1. Подшипник 31308

1.

Управляющий шпиндель в

сборе

2.

Конусный блок

2.

Предохранительная

гайка дифференциала

2.

Вилка в сборе

3.

Манжета 42x72x1 2/H

3.

Шайба планетарной ше-

стерни

3.

Гибкий штифт.

4. Фланец карданного вала

в сборе

4.

Звездообразный сател-

лит

4. Салазки

5.

Гайка

5.

Планетарная шестерня

5.

Серьга

6.

Предохранительная
гайка

6.

Шпиндель звездообраз-
ного сателлита

6.

Шайба звездообразного
сателлита

7.

Предохранительная
гайка

7.

Коробка звездообразных
сателлитов

7. Направляющий винт в

сборе

8.

Отражатель

8.

Предохранительная
гайка

8. Шайбу "д. 18,3

9. Подшипник 12306

9.

Подшипник 30210A

9. Подшипник 32011 A

10.

Регулировочная шайба

10.

Гайка подшипника диф-

ференциала

11.

Кольцо шестерни зубча-

той передачи

11.

Винт M8
