Saturn Sky (2008 year). Manual - part 13

Service ............................................................5-3

Accessories and Modifications ..........................5-3
California Proposition 65 Warning .....................5-4
California Perchlorate Materials Requirements .....5-4
Doing Your Own Service Work .........................5-4
Adding Equipment to the Outside of

Your Vehicle ..............................................5-5

Fuel ................................................................5-5

Gasoline Octane ............................................5-5
Gasoline Specifications ....................................5-6
California Fuel ...............................................5-6
Additives .......................................................5-6
Fuels in Foreign Countries ...............................5-7

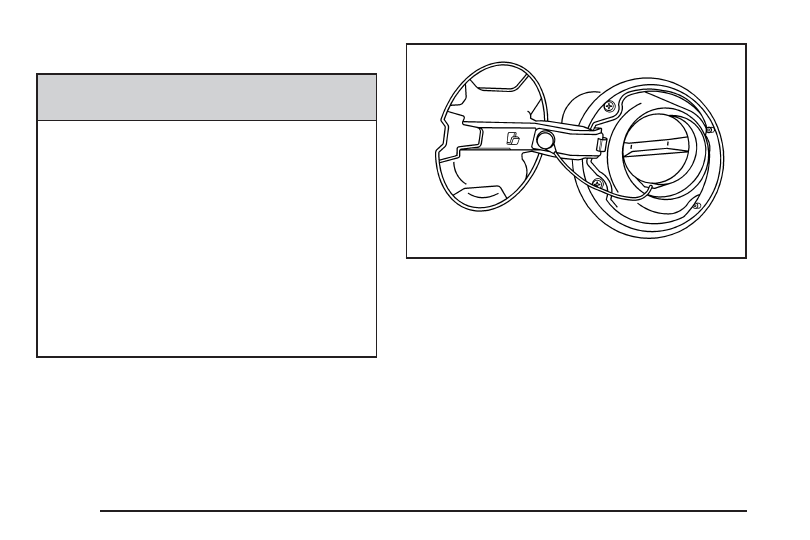

Filling the Tank ..............................................5-8
Filling a Portable Fuel Container .....................5-10

Checking Things Under the Hood ....................5-10

Hood Release ..............................................5-11
Engine Compartment Overview .......................5-12
Engine Oil ...................................................5-15
Engine Oil Life System ..................................5-19
Engine Air Cleaner/Filter ................................5-21
Automatic Transmission Fluid .........................5-23
Manual Transmission Fluid .............................5-23

Hydraulic Clutch ...........................................5-23
Engine Coolant .............................................5-24
Coolant Surge Tank Pressure Cap ..................5-26
Engine Overheating .......................................5-26
Cooling System ............................................5-28
Power Steering Fluid .....................................5-33
Windshield Washer Fluid ................................5-34
Brakes ........................................................5-35
Battery ........................................................5-38
Jump Starting ...............................................5-39

Rear Axle .......................................................5-44

Headlamp Aiming ...........................................5-44

Bulb Replacement ..........................................5-44

Halogen Bulbs ..............................................5-45
Headlamps and Parking Lamps ......................5-45
Front Turn Signal, Parking and Fog Lamps ......5-46
Taillamps, Turn Signal, Stoplamps and

Sidemarker Lamps .....................................5-46

Back-Up Lamps ............................................5-47
License Plate Lamp ......................................5-48
Replacement Bulbs .......................................5-48

Windshield Wiper Blade Replacement ..............5-49

Section 5

Service and Appearance Care

5-1

Tires ..............................................................5-50

Winter Tires .................................................5-51
Tire Sidewall Labeling ...................................5-52
Tire Terminology and Definitions .....................5-54
Inflation - Tire Pressure .................................5-56
Tire Pressure Monitor System .........................5-58
Tire Pressure Monitor Operation .....................5-59
Tire Inspection and Rotation ...........................5-63
When It Is Time for New Tires .......................5-65
Buying New Tires .........................................5-66
Different Size Tires and Wheels ......................5-67
Uniform Tire Quality Grading ..........................5-68
Wheel Alignment and Tire Balance ..................5-69
Wheel Replacement ......................................5-70
Tire Chains ..................................................5-72
If a Tire Goes Flat ........................................5-72
Tire Sealant and Compressor Kit ....................5-74

Appearance Care ............................................5-84

Interior Cleaning ...........................................5-84
Fabric/Carpet ...............................................5-85
Leather .......................................................5-86
Instrument Panel, Vinyl, and Other

Plastic Surfaces ........................................5-86

Care of Safety Belts ......................................5-87

Weatherstrips ...............................................5-87
Washing Your Vehicle ...................................5-87
Cleaning Exterior Lamps/Lenses .....................5-88
Finish Care ..................................................5-88
Windshield and Wiper Blades .........................5-89
Convertible Top ............................................5-89
Aluminum or Chrome-Plated Wheels

and Trim ..................................................5-90

Tires ...........................................................5-91
Sheet Metal Damage .....................................5-91
Finish Damage .............................................5-91
Underbody Maintenance ................................5-91
Chemical Paint Spotting .................................5-91
Vehicle Care/Appearance Materials ..................5-92

Vehicle Identification ......................................5-93

Vehicle Identification Number (VIN) .................5-93
Service Parts Identification Label .....................5-93

Electrical System ............................................5-94

Add-On Electrical Equipment ..........................5-94
Headlamp Wiring ..........................................5-94
Power Windows and Other Power Options .......5-94
Fuses and Circuit Breakers ............................5-94
Floor Console Fuse Block ..............................5-95
Underhood Fuse Block ..................................5-96

Capacities and Specifications ..........................5-99

Section 5

Service and Appearance Care

5-2

Service

For service and parts needs, visit your dealer/retailer.
You will receive genuine Saturn parts and Saturn-trained
and supported service people.

Genuine Saturn parts have one of these marks.

Accessories and Modifications

When non-dealer/non-retailer accessories are added to
your vehicle they can affect your vehicle’s performance
and safety, including such things as, airbags, braking,
stability, ride and handling, emissions systems,
aerodynamics, durability, and electronic systems like
antilock brakes, traction control and stability control.
Some of these accessories could even cause
malfunction or damage not covered by warranty.

GM Accessories are designed to complement and
function with other systems on your vehicle. Your GM
dealer/retailer can accessorize your vehicle using
genuine GM Accessories. When you go to your GM
dealer/retailer and ask for GM Accessories, you will know
that GM-trained and supported service technicians will
perform the work using genuine GM Accessories.

Also, see Adding Equipment to Your Airbag-Equipped
Vehicle on page 1-48.

5-3

California Proposition 65 Warning

Most motor vehicles, including this one, contain and/or
emit chemicals known to the State of California to
cause cancer and birth defects or other reproductive
harm. Engine exhaust, many parts and systems
(including some inside the vehicle), many fluids, and
some component wear by-products contain and/or emit
these chemicals.

California Perchlorate Materials
Requirements

Certain types of automotive applications, such as airbag
initiators, seat belt pretensioners, and lithium batteries
contained in remote keyless entry transmitters, may
contain perchlorate materials. Special handling
may be necessary. For additional information, see
www.dtsc.ca.gov/hazardouswaste/perchlorate.

Doing Your Own Service Work

{

CAUTION:

You can be injured and your vehicle could be
damaged if you try to do service work on a
vehicle without knowing enough about it.

•

Be sure you have sufficient knowledge,
experience, the proper replacement parts,
and tools before you attempt any vehicle
maintenance task.

•

Be sure to use the proper nuts, bolts, and
other fasteners. English and metric
fasteners can be easily confused. If you
use the wrong fasteners, parts can later
break or fall off. You could be hurt.

5-4

If you want to do some of your own service work, you
should use the proper service manual. It tells you much
more about how to service your vehicle than this
manual can. To order the proper service manual, see
Service Publications Ordering Information on page 7-15.

Your vehicle has an airbag system. Before attempting
to do your own service work, see Servicing Your
Airbag-Equipped Vehicle on page 1-48.

You should keep a record with all parts receipts and list
the mileage and the date of any service work you
perform. See Maintenance Record on page 6-16.

Adding Equipment to the Outside
of Your Vehicle

Things you might add to the outside of your vehicle can
affect the airflow around it. This can cause wind
noise and can affect fuel economy and windshield
washer performance. Check with your dealer/retailer
before adding equipment to the outside of your vehicle.

Fuel

Use of the recommended fuel is an important part of
the proper maintenance of your vehicle. To help
keep the engine clean and maintain optimum vehicle
performance, we recommend the use of gasoline
advertised as TOP TIER Detergent Gasoline.

Gasoline Octane

Use premium unleaded gasoline with a posted octane
rating of 91 or higher. You can also use regular
unleaded gasoline rated at 87 octane or higher, but
your vehicle’s acceleration could be slightly reduced,
and you might notice a slight audible knocking
noise, commonly referred to as spark knock. If the
octane is less than 87, you might notice a heavy
knocking noise when you drive. If this occurs, use a
gasoline rated at 87 octane or higher as soon as
possible. Otherwise, you could damage the engine.
If you are using gasoline rated at 87 octane or higher
and you hear heavy knocking, the engine needs service.

5-5

Gasoline Specifications

At a minimum, gasoline should meet ASTM specification
D 4814 in the United States or CAN/CGSB-3.5 or
3.511 in Canada. Some gasolines contain an
octane-enhancing additive called methylcyclopentadienyl
manganese tricarbonyl (MMT). We recommend
against the use of gasolines containing MMT.
See Additives on page 5-6 for additional information.

California Fuel

If your vehicle is certified to meet California Emissions
Standards, it is designed to operate on fuels that
meet California specifications. See the underhood
emission control label. If this fuel is not available
in states adopting California emissions standards,
your vehicle will operate satisfactorily on fuels meeting
federal specifications, but emission control system
performance might be affected. The malfunction
indicator lamp could turn on and your vehicle might fail
a smog-check test. See Malfunction Indicator Lamp
on page 3-32. If this occurs, return to your authorized
dealer/retailer for diagnosis. If it is determined that
the condition is caused by the type of fuel used, repairs
might not be covered by your warranty.

Additives

To provide cleaner air, all gasolines in the United States
are now required to contain additives that help prevent
engine and fuel system deposits from forming, allowing
the emission control system to work properly. In most
cases, you should not have to add anything to the fuel.
However, some gasolines contain only the minimum
amount of additive required to meet U.S. Environmental
Protection Agency regulations. To help keep fuel
injectors and intake valves clean, or if your vehicle
experiences problems due to dirty injectors or valves,
look for gasoline that is advertised as TOP TIER
Detergent Gasoline. Also, your dealer/retailer has
additives that will help correct and prevent most
deposit-related problems.

Gasolines containing oxygenates, such as ethers and
ethanol, and reformulated gasolines might be available
in your area. We recommend that you use these
gasolines, if they comply with the specifications
described earlier. However, E85 (85% ethanol) and
other fuels containing more than 10% ethanol must
not be used in vehicles that were not designed for
those fuels.

5-6

Notice: Your vehicle was not designed for fuel that
contains methanol. Do not use fuel containing
methanol. It can corrode metal parts in the fuel
system and also damage plastic and rubber parts.
That damage would not be covered under your
warranty.

Some gasolines that are not reformulated for low
emissions can contain an octane-enhancing additive
called methylcyclopentadienyl manganese tricarbonyl
(MMT); ask the attendant where you buy gasoline
whether the fuel contains MMT. We recommend against
the use of such gasolines. Fuels containing MMT can
reduce the life of spark plugs and the performance
of the emission control system could be affected.
The malfunction indicator lamp might turn on. If this
occurs, return to your dealer/retailer for service.

Fuels in Foreign Countries

If you plan on driving in another country outside the
United States or Canada, the proper fuel might be
hard to find. Never use leaded gasoline or any other
fuel not recommended in the previous text on fuel.
Costly repairs caused by use of improper fuel would not
be covered by your warranty.

To check the fuel availability, ask an auto club, or
contact a major oil company that does business in the
country where you will be driving.

5-7

Filling the Tank

{

CAUTION:

Fuel vapor burns violently and a fuel fire can
cause bad injuries. To help avoid injuries to you
and others, read and follow all the instructions
on the pump island. Turn off your engine when
you are refueling. Do not smoke if you are near
fuel or refueling your vehicle. Do not use
cellular phones. Keep sparks, flames, and
smoking materials away from fuel. Do not leave
the fuel pump unattended when refueling your
vehicle. This is against the law in some places.
Do not re-enter the vehicle while pumping fuel.
Keep children away from the fuel pump; never
let children pump fuel.

The tethered fuel cap is located behind a hinged fuel
door on the driver side of the vehicle.

To remove the fuel cap, turn it slowly counterclockwise.

While refueling, hang the tethered fuel cap from the
hook on the fuel door.

5-8

{

CAUTION:

Fuel can spray out on you if you open the fuel
cap too quickly. If you spill fuel and then
something ignites it, you could be badly burned.
This spray can happen if your tank is nearly full,
and is more likely in hot weather. Open the fuel
cap slowly and wait for any hiss noise to stop.
Then unscrew the cap all the way.

Be careful not to spill fuel. Do not top off or overfill the
tank and wait a few seconds after you have finished
pumping before removing the nozzle. Clean fuel
from painted surfaces as soon as possible.
See Washing Your Vehicle on page 5-87.

When replacing the fuel cap, turn it clockwise until it
clicks. Make sure the cap is fully installed. The diagnostic
system can determine if the fuel cap has been left off or
improperly installed. This would allow fuel to evaporate
into the atmosphere. See Malfunction Indicator Lamp
on page 3-32.

Your vehicle has a Driver Information Center (DIC).
The CHECK GAS CAP message displays if the fuel cap
is not properly installed. See DIC Warnings and
Messages on page 3-41 for more information.

{

CAUTION:

If a fire starts while you are refueling, do not
remove the nozzle. Shut off the flow of fuel by
shutting off the pump or by notifying the
station attendant. Leave the area immediately.

Notice: If you need a new fuel cap, be sure to get
the right type. Your dealer/ retailer can get one
for you. If you get the wrong type, it may not
fit properly. This may cause your malfunction
indicator lamp to light and may damage your fuel
tank and emissions system. See Malfunction
Indicator Lamp on page 3-32.

5-9

Filling a Portable Fuel Container

{

CAUTION:

Never fill a portable fuel container while it is in
your vehicle. Static electricity discharge from
the container can ignite the fuel vapor. You can
be badly burned and your vehicle damaged if
this occurs. To help avoid injury to you and
others:

•

Dispense fuel only into approved
containers.

•

Do not fill a container while it is inside a
vehicle, in a vehicle’s trunk, pickup bed, or
on any surface other than the ground.

•

Bring the fill nozzle in contact with the
inside of the fill opening before operating
the nozzle. Contact should be maintained
until the filling is complete.

•

Do not smoke while pumping fuel.

•

Do not use a cellular phone while
pumping fuel.

Checking Things Under the
Hood

{

CAUTION:

An electric fan under the hood can start up
and injure you even when the engine is not
running. Keep hands, clothing, and tools away
from any underhood electric fan.

{

CAUTION:

Things that burn can get on hot engine parts
and start a fire. These include liquids like fuel,
oil, coolant, brake fluid, windshield washer and
other fluids, and plastic or rubber. You or
others could be burned. Be careful not to drop
or spill things that will burn onto a hot engine.

5-10

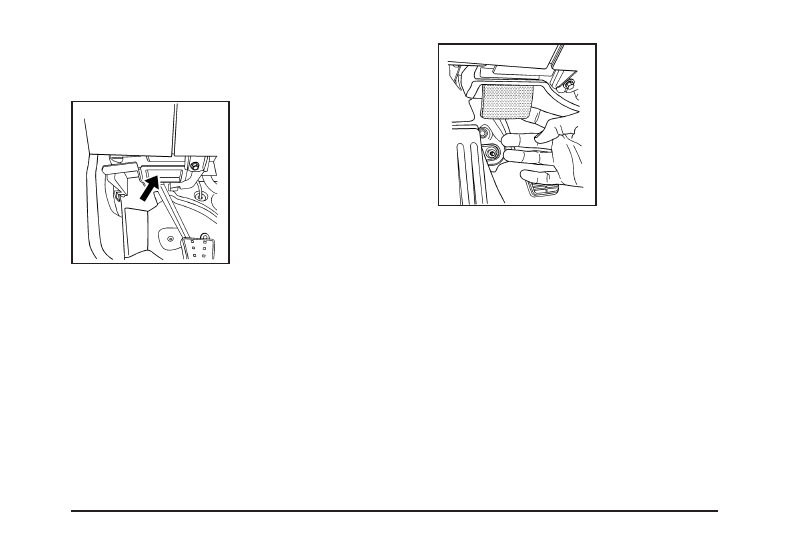

Hood Release

To open the hood, do the following:

1. Locate the interior

hood release lever.
It is located below the
instrument panel
on the driver’s side of
the vehicle.

2. Pull down on the rear

edge of the lever to
release the hood latch.

3. Go to the side of the vehicle and pull up on the

rear edge of the hood, near the windshield to
open the hood.

Notice: Closing the hood with the doors open may
damage the hood and/or doors. Always close the
doors before closing the hood.

Before closing the hood, be sure all the filler caps are
on properly. Then, pull the hood down and close it firmly.

5-11

Engine Compartment Overview

When you open the hood on the 2.4L L4 engine, this is what you will see:

5-12

A. Windshield Washer Fluid Reservoir. See “Adding

Washer Fluid” under Windshield Washer Fluid
on page 5-34.

B. Coolant Surge Tank and Pressure Cap. See Cooling

System on page 5-28.

C. Brake Master Cylinder Reservoir. See “Brake Fluid”

under Brakes on page 5-35 and Hydraulic Clutch
on page 5-23.

D. Engine Oil Dipstick (Out of View). See “Checking

Engine Oil” under Engine Oil on page 5-15.

E. Engine Air Cleaner/Filter. See Engine Air

Cleaner/Filter on page 5-21.

F. Engine Oil Fill Cap. See “When to Add Engine Oil”

under Engine Oil on page 5-15.

G. Power Steering Fluid Reservoir. See Power Steering

Fluid on page 5-33.

H. Remote Negative (

−

) Ground (Out of View).

See Jump Starting on page 5-39.

I. Battery (Out of View). See Battery on page 5-38.

J. Remote Positive (+) Terminal. See Jump Starting on

page 5-39.

K. Underhood Fuse Block. See Underhood Fuse Block

on page 5-96.

5-13

When you open the hood on the 2.0L L4 engine, this is what you will see:

5-14

A. Windshield Washer Fluid Reservoir. See “Adding

Washer Fluid” under Windshield Washer Fluid
on page 5-34.

B. Coolant Surge Tank and Pressure Cap. See Cooling

System on page 5-28.

C. Brake Master Cylinder Reservoir. See “Brake Fluid”

under Brakes on page 5-35 and Hydraulic Clutch
on page 5-23.

D. Engine Oil Dipstick. See “Checking Engine Oil”

under Engine Oil on page 5-15.

E. Engine Air Cleaner/Filter. See Engine Air

Cleaner/Filter on page 5-21.

F. Engine Oil Fill Cap. See “When to Add Engine Oil”

under Engine Oil on page 5-15.

G. Power Steering Fluid Reservoir. See Power Steering

Fluid on page 5-33.

H. Remote Negative (

−

) Ground (Out of View).

See Jump Starting on page 5-39.

I. Battery (Out of View). See Battery on page 5-38.

J. Remote Positive (+) Terminal. See Jump Starting on

page 5-39.

K. Underhood Fuse Block. See Underhood Fuse Block

on page 5-96.

Engine Oil

Checking Engine Oil

It is a good idea to check the engine oil every time you
get fuel. In order to get an accurate reading, the oil
must be warm and the vehicle must be on level ground.
The engine oil dipstick handle is a yellow loop.
See Engine Compartment Overview on page 5-12 for
the location of the engine oil dipstick.

1. Turn off the engine and give the oil several minutes

to drain back into the oil pan. If you do not do this,
the oil dipstick might not show the actual level.

2. Pull the dipstick and clean it with a paper towel or

cloth, then push it back in all the way. Remove it
again, keeping the tip down and check the level.

When to Add Engine Oil

If the oil is below the MIN (minimum) mark, add at
least one quart/liter of the recommended oil.

5-15

This section explains what kind of oil to use.
For engine oil crankcase capacity, see Capacities
and Specifications on page 5-99.

Notice: Do not add too much oil. If the engine has
so much oil that the oil level gets above the
upper mark that shows the proper operating range,
the engine could be damaged.

See Engine Compartment Overview on page 5-12 for
the location of the engine oil fill cap.

Be sure to add enough oil to put the level somewhere in
the proper operating range. Push the dipstick all the
way back in when you are through.

What Kind of Engine Oil to Use

For Vehicles With the 2.0L L4 Engine

Look for three things:

•

GM4718M

Your vehicle’s engine requires a special oil meeting
GM Standard GM4718M, such as Mobil 1

®

or

equivalent. Oils meeting this standard may
be identified as synthetic. However, not all synthetic
oils will meet this GM standard. Look for and use
only an oil that meets GM Standard GM4718M.

2.4L L4 Engine

2.0L L4 Engine

5-16
