Pontiac Vibe (2006 year). Manual - part 8

The main components of your instrument panel are the following:

A. Air Outlets. See Outlet Adjustment on page 3-21.
B. Instrument Panel Cluster. See Instrument Panel

Cluster on page 3-25.

C. Climate Control System. See Climate Control

System on page 3-18.

D. Hazard Warning Flasher Button. See Hazard

Warning Flashers on page 3-6.

E. Audio System. See Audio System(s) on page 3-42.

F. Rear Window Defogger Button. See “Rear Window

Defogger” under Climate Control System on
page 3-18.

G. Passenger Airbag Status Indicator. See Passenger

Airbag Status Indicator on page 3-29. Front
Passenger Safety Belt Reminder Light. See Safety
Belt Reminder Light on page 3-27.

H. Power Remote Control Mirror Button. See Outside

Remote Control Mirrors on page 2-31.

I. Instrument Panel Brightness Control. See Instrument

Panel Brightness on page 3-15.

J. Rear Liftglass Release Button. See Liftgate/Liftglass

on page 2-9.

K. Tire Pressure Monitor Reset Button. See Tire

Pressure Monitor System on page 5-60.

L. Coinholder. See Coinholder(s) on page 2-34.

M. TRAC OFF Button. See Traction Control System

(TCS) on page 4-9.

N. Content Theft-Deterrent Security Light. See Content

Theft-Deterrent on page 2-12.

O. Storage Compartment. See Instrument Panel

Storage Area on page 2-34.

P. Turn Signal/Multifunction Lever and Exterior Lamp

Stalk. See Turn Signal/Multifunction Lever on
page 3-7 and Exterior Lamps on page 3-13.

Q. Hood Release. See Hood Release on page 5-11.

R. Tilt Lever. See Tilt Wheel on page 3-6.

S. Horn. See Horn on page 3-6.

T. Cruise Control Lever (Option). See Cruise Control

on page 3-10.

U. Ignition Switch. See Ignition Positions on page 2-15.

V. Windshield Wiper Lever. See Windshield Wipers

on page 3-8.

W. Cigarette Lighter or Accessory Power Outlet. See

Ashtray(s) and Cigarette Lighter on page 3-18
or Accessory Power Outlet(s) on page 3-16.

X. Shift Lever. See Automatic Transaxle Operation on

page 2-18.

Y. Power Outlet. See Power Outlet 115 Volt Alternating

Current on page 3-17.

Z. Parking Brake. See Parking Brake on page 2-24.

AA. Center Console Storage Area. See Center Console

Storage Area on page 2-34.

AB. Glove Box. See Glove Box on page 2-34.

3-5

Hazard Warning Flashers

Your hazard warning flashers let you warn others. They
also let police know you have a problem. Your front
and rear turn signal lamps will flash on and off.

The hazard warning
flasher button is located in
the center of the
instrument panel.

Your hazard warning flashers work no matter what
position your key is in, and even if the key is not in the
ignition switch.

Press the button to make the front and rear turn signal
lamps flash on and off. Press the button again to
turn the flashers off.

When the hazard warning flashers are on, your turn
signals will not work.

Other Warning Devices

If you carry reflective triangles, you can set them up at
the side of the road about 300 feet (100 m) behind
your vehicle.

Horn

Press near or on the horn symbols on your steering
wheel pad to sound the horn.

Tilt Wheel

A tilt steering column allows you to adjust the steering
column before you drive. You can also raise it to
the highest level to give your legs more room when you
exit and enter the vehicle.

The tilt lever is located
underneath, on the left
side of the steering
wheel column.

To tilt the column, move the lever downward. Adjust the
steering wheel to a comfortable position, then move
the lever upward to lock the column in place.

3-6

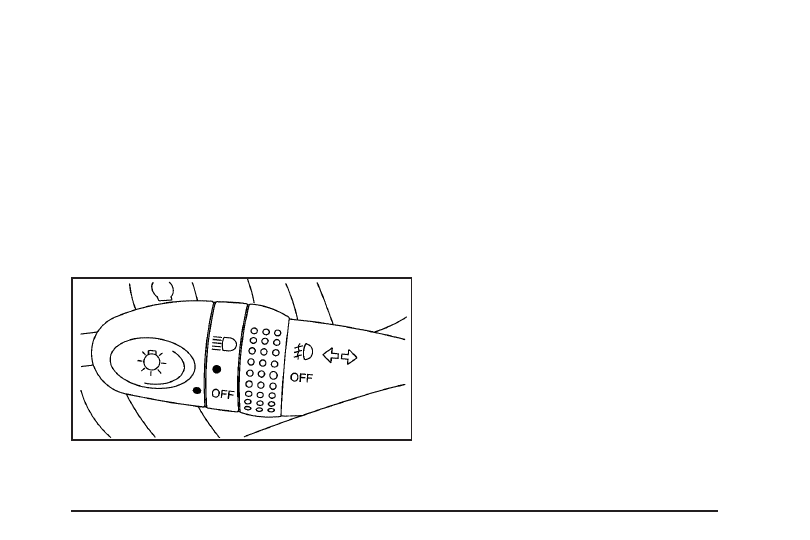

Turn Signal/Multifunction Lever

The turn signal/multifunction lever is located on the left
side of the steering column.

This lever operates the following:

•

Exterior Lamps. See Exterior Lamps on page 3-13.

•

Turn and Lane-Change Signals. See Turn and
Lane-Change Signals on page 3-7.

•

Headlamp High/Low-Beam Changer. See Headlamp
High/Low-Beam Changer on page 3-8.

•

Flash-to-Pass. See Flash-to-Pass on page 3-8.

•

Fog Lamps. See Fog Lamps on page 3-15.

Turn and Lane-Change Signals

The turn signal has an upward (for right) and a
downward (for left) position. These positions allow you
to signal a turn or a lane change.

To signal a turn, move the lever all the way up or down.
When the turn is finished, the lever will return
automatically.

To signal a lane change, raise or lower the lever until
the arrow starts to flash. Hold it there until you complete
your lane change. The lever will return by itself when
you release it.

An arrow on the instrument
panel cluster will flash in
the direction of the
turn or lane change.

If you signal a turn or a lane change and notice the
arrow flashing rapidly, a signal bulb may be burned out
and other drivers won’t see your turn signal.

If a bulb is burned out, have it replaced to help avoid an
accident. If the arrows don’t go on at all when you
signal a turn, check for burned-out bulbs and then check
the fuse. See Fuses and Circuit Breakers on page 5-91.

3-7

Headlamp High/Low-Beam Changer

The headlamps must be on for this feature to work.
For high beams, push the turn signal lever away
from you.

When the high beams are
on, this light on the
instrument panel cluster
also will be on.

It will go off when you switch to the low beams. To
switch back to low beams, pull the lever toward you.

Flash-to-Pass

With the lever in the low-beam position, pull the lever
toward you to momentarily switch to high beams
(to signal that you are going to pass). If you have the
headlamps on when you release the lever, they will
return to the low beams.

Windshield Wipers

The lever on the right side of the steering column
controls the windshield wipers and washer.

The available positions are the following:

MIST: For a single wiping cycle, move the lever to
MIST. Hold it there until the wipers start, then let go. The
wipers will stop after one wipe.

OFF: The wipers are off.

3-8

INT (Intermittent): Move the lever to INT to choose a
delayed wiping cycle. In light rain or snow, you might
want to use this position rather than continuous wiping.
You can change the time between wipes by turning
the INT band. Turn the band forward or rearward
for longer or shorter delay interval.

LO (Low): Move the lever to LO for steady wiping at
low speed.

HI (High): Move the lever to HI for steady wiping at
high speed.

REAR: To turn on the rear window wiper, twist the end
of the lever upward to LO or HI. The wiper does not
work with the rear liftglass open.

Be sure to clear ice and snow from the wiper blades
before using them. If they’re frozen to the windshield,
carefully loosen or thaw them. If your blades do become
damaged, get new blades or blade inserts.

Heavy snow or ice can overload your wipers. A circuit
breaker will stop them until the motor cools. Clear away
snow or ice to prevent an overload.

Windshield Washer

Pull the lever toward you to spray washer fluid on the
windshield. The spray will continue until you release the
lever. The wipers will run a few times. See Windshield
Washer Fluid on page 5-36.

The knob automatically returns from the position after
you release it.

{

CAUTION:

In freezing weather, do not use your washer
until the windshield is warmed. Otherwise the
washer fluid can form ice on the windshield,
blocking your vision.

3-9

Rear Window Wiper/Washer

To squirt washer fluid on the rear window, twist the
knob upward or downward as far as it will go. The knob
automatically returns from these positions after you
release it.

The rear window washer uses the same fluid bottle as
the windshield washer. However, the rear window
washer will run out of fluid before the windshield washer.
If you can wash your windshield but not your rear
window, check the fluid level.

{

CAUTION:

In freezing weather, do not use your washer
until the windshield is warmed. Otherwise the
washer fluid can form ice on the windshield,
blocking your vision.

Cruise Control

If your vehicle has cruise control, the lever is located on
the right side of the steering wheel.

With cruise control, you can maintain a speed of
25 mph (40 km/h) or more without keeping your foot on
the accelerator. This can really help on long trips.
Cruise control does not work at speeds below
25 mph (40 km/h).

3-10

{

CAUTION:

Cruise control can be dangerous where you
cannot drive safely at a steady speed. So, do
not use your cruise control on winding roads
or in heavy traffic.

Cruise control can be dangerous on slippery
roads. On such roads, fast changes in tire
traction can cause excessive wheel slip, and
you could lose control. Do not use cruise
control on slippery roads.

Setting Cruise Control

{

CAUTION:

If you leave your cruise control on when you
are not using cruise, you might hit a button
and go into cruise when you do not want to.
You could be startled and even lose control.
Keep the cruise control switch off until you
want to use cruise control.

1. Press the ON-OFF button at the end of the cruise

control lever. The CRUISE light on the instrument
panel cluster will come on. See Cruise Control Light
on page 3-39 for more information.

2. Get up to the speed you want.

3. Move the lever down to

−

SET and release it.

4. Take your foot off the accelerator pedal.

3-11

Resuming a Set Speed

Suppose the cruise control is set at a desired speed
and then you apply the brake. This will shut off cruise
control. But you won’t need to reset it.

If the vehicle speed is 25 mph (40 km/h) or greater,
push the lever up to +RES (Resume/Accelerate). Your
vehicle will go right back up to your chosen speed
and stay there.

Increasing Speed While Using Cruise
Control

There are three ways to go to a higher speed:

•

Use the accelerator pedal to get to the higher
speed. Move the lever down to

−

SET. Release the

lever and the accelerator pedal. You’ll now
cruise at the higher speed.

•

Move the cruise lever up to +RES. Hold it there
until you get up to the speed you want, and
then release the lever.

•

To increase your speed in very small amounts,
move the lever to +RES briefly and then release
it. Each time you do this, your vehicle will go about
1 mph (1.6 km/h) faster.

Reducing Speed While Using
Cruise Control

There are two ways to reduce your speed while using
cruise control:

•

Push and hold the lever to

−

SET until you reach the

lower speed you want, then release it.

•

To slow down in very small amounts, push the lever
down briefly. Each time you do this, you’ll go about
1 mph (1.6 km/h) slower.

Passing Another Vehicle While Using
Cruise Control

Use the accelerator pedal to increase your speed.
When you take your foot off the pedal, your vehicle will
slow down to the cruise control speed you set earlier.

Using Cruise Control on Hills

How well your cruise control will work on hills depends
upon your speed, load and the steepness of the hills.

When going up steep hills, you may have to step on the
accelerator pedal to maintain your speed.

When going downhill, you may have to brake or shift to
a lower gear to keep your speed down. Of course,
applying the brake or downshifting to SECOND (2) or
LOW (L) takes you out of cruise control. Many
drivers find this to be too much trouble and don’t use
cruise control on steep hills.

3-12

Ending Cruise Control

There are several ways to turn off the cruise control:

•

Step lightly on the brake pedal or push the
clutch pedal, if you have a manual transaxle.

•

Press the ON-OFF button again.

•

Pull the cruise control lever toward you.

Erasing Speed Memory

When you turn off the cruise control or the ignition, your
cruise control set speed memory is erased.

Exterior Lamps

The lever on the left side of the steering column
operates the exterior lamps.

O

(Exterior Lamps): Turn the outside part of the

lever with the symbol on it, to operate the lamps. For
vehicles sold in the U. S., this symbol will appear on the
instrument panel cluster when your exterior lamps are on.

The exterior lamp switch has three positions:

OFF: Turning the switch to this position turns off all
lamps, except the Daytime Running Lamps (DRL).

O

(Parking Lamps): Turning the switch to this position

turns on the parking lamps together with the following:

•

Sidemarker Lamps

•

Taillamps

•

License Plate Lamp

•

Instrument Panel Lights

A symbol will appear on the instrument panel cluster
when your parking lamps are on. See Lights On
Reminder on page 3-39 and Taillamp Indicator Light on
page 3-39 for additional information.

3

(Headlamps): Turning the switch to this position

turns on the headlamps, together with the previously
listed lamps and lights.

3-13

Headlamps on Reminder

If you turn the ignition to LOCK or ACC and leave
the lamps on, you’ll hear a tone when you open the
driver’s door.

Daytime Running Lamps (DRL)

Daytime Running Lamps (DRL) can make it easier for
others to see the front of your vehicle during the
day. DRL can be helpful in many different driving
conditions, but they can be especially helpful in the short
periods after dawn and before sunset. Fully functional
daytime running lamps are required on all vehicles
first sold in Canada.

The DRL system will make your headlamps come on at
a reduced brightness when the following conditions
are met:

•

The ignition is on with the engine running.

•

The exterior lamps switch is off.

•

The parking brake is released.

When the DRL are on, only your headlamps will be on
at a reduced brightness. The taillamps, sidemarker
and other lamps won’t be on. Your instrument panel
won’t be lit up either.

When you turn the exterior lamp switch to the headlamp
position, your DRL will go off and your headlamps will
come on. The other lamps that come on with your
headlamps will also come on.

When it begins to get dark, the headlamps will
automatically switch from DRL to the regular headlamps.
See “Automatic Headlamp System” following.

When you turn the exterior lamp switch off, the regular
lamps will go off and your headlamps will change to
the reduced brightness of DRL provided it is not
dark outside. DRL also comes on if only the parking
lamps are being used.

Automatic Headlamp System

Your vehicle is equipped with an automatic light sensor
on the top left corner of the instrument panel, so be sure it
is not covered or the headlamps will be on continuously.

When it is dark enough outside, your automatic
headlamp system will turn on your low-beam headlamps
at the normal brightness along with other lamps such
as the taillamps, sidemarker, parking lamps and
instrument panel lights. This is indicated by the
headlamp symbol on your instrument panel cluster. See
Instrument Panel Cluster on page 3-25.

If you are driving through a parking garage, overcast
weather, or a tunnel, the automatic headlamp system
may turn on your low-beam headlamps at a normal
brightness along with the taillamps, sidemarker, parking
lamps and the instrument panel lights. The radio
lights will be dimmer, and the instrument panel cluster
lights may dim. There will be a delay before the
lights will turn on when starting the car at night.

3-14

Fog Lamps

-

(Fog Lamps): Turn the band on the turn signal/

multifunction lever to the fog lamp symbol to turn the fog
lamps on. They will come on only when the headlamps
are on low beam.

Some localities have laws that require the headlamps to
be on along with the fog lamps.

Instrument Panel Brightness

The instrument panel
brightness control is
located to the left of the
steering wheel on the
instrument panel. Turn the
wheel on the left of the
control up or down
to increase or decrease
brightness.

Turn the wheel all the way up for the maximum setting.
It is recommended that the brightness level be kept
at the maximum setting for all daytime driving to ensure
proper visibility.

The brightness of the instrument panel lights will
decrease when the headlamps are on.

Interior Lamps Control

The interior lights control is located on the overhead
light. To change the interior lights setting, slide the
switch to one of the following positions:

OFF: This position turns the light off.

ON: This position keeps the light on all the time.

6

(Door): This position turns the light on when any

door, the liftgate or the liftglass is opened. The light
goes off when all the side doors, the liftgate and
the liftglass are closed.

3-15

Entry Lighting

While the interior lights control is in the door position,
the light will come on when any side door, the liftgate or
the liftglass is opened. After all the doors, liftgate and
liftglass are closed, and the key is out of the ignition, in
LOCK or ACC, the light will remain on for about
15 seconds and then go out except under the
following conditions:

•

The ignition is turned to ACC or ON after all the
doors, the liftgate and the liftglass are closed.

•

All the doors and liftgate are locked when the
liftglass is closed and the light is still on.

When any door is unlocked with the key or remote
keyless entry system transmitter, the light comes on for
15 seconds, even if the door is not opened.

Reading Lamps

If you have a sunroof, you will have a reading lamp
near the sunroof switch. Press the button to turn
the lamp on and press it again to turn it off.

If you do not have a sunroof, your vehicle’s inside
rearview mirror may be equipped with reading lamps. If
your vehicle is equipped with reading lamps, there
are two buttons located on the bottom of the mirror.
Press the buttons to turn the lamps on and press them
again to turn the lamps off.

Accessory Power Outlet(s)

With the accessory power outlet, you can plug in
auxiliary electrical equipment.

Your vehicle has an outlet under the climate controls.

To use the outlet, the ignition must be in ON or
ACC. Pull down the small cover to access the outlet.

Notice: Leaving electrical equipment on for
extended periods will drain the battery. Always turn
off electrical equipment when not in use and do
not plug in equipment that exceeds the maximum
amperage rating.

These circuits are protected by a fuse and have
maximum current levels. Do not use equipment
exceeding the maximum amperage rating.

Certain power accessory plugs may not be compatible
to the power accessory outlet and could result in
blown vehicle or adapter fuses. If you experience a
problem see your dealer for additional information on the
power accessory plugs.

Notice: Adding any electrical equipment to your
vehicle may damage it or keep other components
from working as they should. The repairs would not
be covered by your warranty. Do not use equipment
exceeding maximum amperage rating. Check
with your dealer before adding electrical equipment.

3-16

When adding electrical equipment, be sure to
follow the proper installation instructions included
with the equipment.

Notice: Improper use of the power outlet can cause
damage not covered by your warranty. Do not
hang any type of accessory or accessory bracket
from the plug because the power outlets are
designed for accessory power plugs only.

Power Outlet 115 Volt
Alternating Current

With this power outlet, you can plug in auxiliary electrical
equipment with a maximum limit of 115 VAC. If you
try to use equipment that requires more than the limit, a
protection circuit will cut the power supply. The power
will automatically restart when equipment that operates
within the limit is plugged in.

The power outlet is located near the center of the
instrument panel. Before using the outlet, turn on the
ignition and press the button next to the outlet. An
indicator light in the button will come on. After using the
outlet, press the button again to turn it off.

The power outlet is not designed for the following
electrical equipment and they may not work properly:

•

Equipment with high initial peak wattage:
cathode-ray tube type televisions,
compressor-driven refrigerators, electric
power tools.

•

Other equipment requiring an extremely stable
power supply: microcomputer-controlled electric
blankets, touch sensor lamps, etc.

3-17

Ashtray(s) and Cigarette Lighter

Notice: If you put papers, pins, or other flammable
items in the ashtray, hot cigarettes or other
smoking materials could ignite them and possibly
damage your vehicle. Never put flammable items in
the ashtray.

To use the lighter, if your vehicle has one, push the
lighter in all the way and let go. When it’s ready, it will
pop back out by itself. If the engine is not running,
the key must be in ACC to use the lighter.

It is not recommended to use the cigarette lighter to
plug in auxiliary electrical equipment. Use the accessory
power outlet for phones and other electrical equipment.
See Accessory Power Outlet(s) on page 3-16 or
Power Outlet 115 Volt Alternating Current on page 3-17.

Notice: Holding a cigarette lighter in while it is
heating will not allow the lighter to back away from
the heating element when it is hot. Damage from
overheating may occur to the lighter or heating
element, or a fuse could be blown. Do not hold a
cigarette lighter in while it is heating.

Your vehicle may have a removable ashtray that sits in
your front cupholder in the center console storage area.

Climate Controls

Climate Control System

With this system you can control the heating, cooling
and ventilation for your vehicle.

Operation

9

(Fan): Turn the center knob away from OFF to turn

the system on. Turn the knob toward HI to increase
fan speed.

If the airflow seems low when the fan is at the highest
setting, the passenger compartment air filter may
need to be replaced. For more information, see
Passenger Compartment Air Filter on page 3-22 and
Scheduled Maintenance on page 6-5.

3-18

To change the current mode, select one of the following:

H

(Vent): This mode directs air to the upper

instrument panel outlets.

)

(Bi-Level): This mode directs the air to the upper

instrument panel outlets, and to the floor outlets.

6

(Floor): This mode directs the air to the floor outlets

and to the outboard outlets (for the side windows).

?

(Recirculation): Press this button, located in the

center of the instrument panel to the left of the audio
system, to turn the recirculation mode on or off.
This mode keeps outside air from coming in the vehicle.
It can be used to prevent outside air and odors from
entering your vehicle or to help heat or cool the air
inside your vehicle more quickly. When the button is
pressed, an indicator light in the button will come
on. Press the button again to turn off recirculate and to
circulate outside air through the system. The indicator
light will go off. Recirculate is automatically turned
off when the climate control system mode knob is turned
to defog or defrost or is between modes.

Temperature Control: Turn the right knob clockwise or
counterclockwise to increase or decrease the
temperature inside your vehicle.

A/C (Air Conditioning): Press this button, located in
the center of the instrument panel to the left of the audio
system, to turn the air-conditioning system on or off.
When A/C is pressed, an indicator light in the button
will come on to let you know that the air conditioning
is activated.

MAX A/C (Maximum Air Conditioning): Press the
A/C and recirculation buttons at the same time to select
MAX A/C.

On hot days, open the windows to let hot inside air
escape; then close them. This helps to reduce the time
it takes for your vehicle to cool down. It also helps
the system to operate more efficiently.

The air-conditioning system removes moisture from the
air, so you may sometimes notice a small amount of
water dripping underneath your vehicle while idling
or after turning off the engine. This is normal.

3-19

Defogging and Defrosting

Fog on the inside of windows is a result of high humidity
(moisture) condensing on the cool window glass. This
can be minimized if the climate control system is
used properly. There are two modes to clear fog or frost
from your windshield. Use the defog mode to clear
the windows of fog or moisture and warm the
passengers. Use the defrost mode to remove fog or
frost from the windshield more quickly.

-

(Defog): This mode directs the air between the

windshield, side windows, instrument panel outlets and
the floor outlets. The air-conditioning compressor will run
automatically in this setting without pressing A/C, unless
the outside temperature is at or below 32°F (0°C).

1

(Defrost): This mode directs the air to the

windshield, instrument panel outlets and the side
windows. The air-conditioning compressor will run
automatically in this setting without pressing A/C, unless
the outside temperature is at or below 32°F (0°C).

Do not drive the vehicle until all the windows are clear.

Rear Window Defogger

The rear window defogger uses a warming grid to clear
fog from the rear window.

The rear window defogger
button is located on the
center of the instrument
panel, above the audio
system. The defogger does
not operate with the rear
liftglass opened.

The rear window defogger will only work when the
ignition is in the ON position.

3-20
