(Rear Defogger): Press the defogger button to turn

the rear window defogger on or off. An indicator light
in the button will come on to let you know that the rear
window defogger is activated. Be sure to clear as
much snow from the rear window as possible.

The rear window defogger will turn off automatically
approximately 15 minutes after the button is pressed.
The defogger can also be turned off by pressing
the button again or by turning off the engine.

Notice: Do not use a razor blade or sharp object to
clear the inside rear window. Do not adhere
anything to the defogger grid lines in the rear glass.
These actions may damage the rear defogger.
Repairs would not be covered by your warranty.

Outlet Adjustment

Use the air outlets located in the center and outboard
sides of the instrument panel, to change the direction of
the air flowing through the vents.

Operation Tips

•

Clear away any ice, snow or leaves from the air
inlets at the base of the windshield that may
block the flow of air into your vehicle.

•

Use of non-GM approved hood deflectors may
adversely affect the performance of the system.

•

Keep the path under the front seats clear of
objects to help circulate the air inside of your
vehicle more effectively.

•

If the airflow seems low when the fan is at the
highest setting, the passenger compartment air filter
may need to be replaced. For more information,
see “Passenger Compartment Air Filter” following
and Scheduled Maintenance on page 6-5.

3-21

Passenger Compartment Air Filter

Passenger compartment air, both outside and
recirculated air, is routed through a passenger
compartment air filter. The filter removes certain
contaminants from the air, including pollen and dust
particles. Reductions in airflow, which may occur more
quickly in dusty areas, indicate that the filter needs
to be replaced early. An air filter is available through
your dealer. For how often to change the air filter,
see Scheduled Maintenance on page 6-5.

The access panel for the air filter is behind the glove
box. To replace the filter, follow these steps:

1. Lower the glove box door and remove the screw on

the right side of the glovebox with a tool. Slide the
arm of the glovebox off.

2. Push each side of the glovebox in and pull

toward you.

3-22

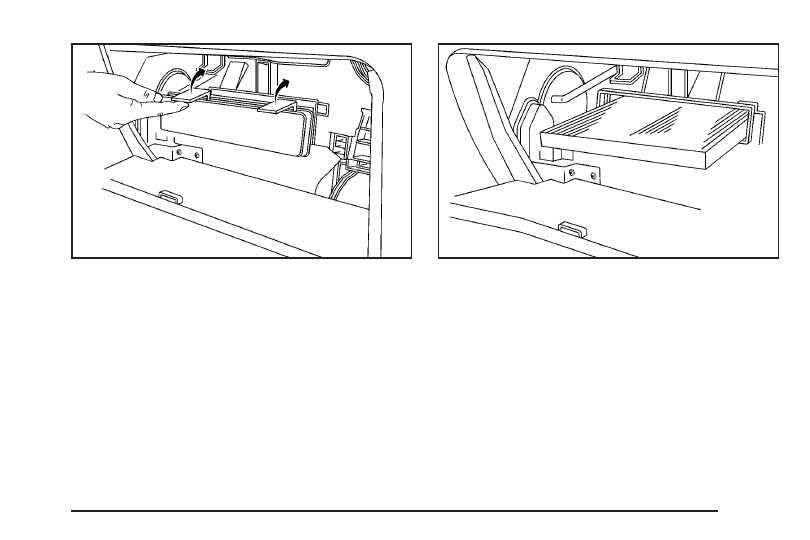

3. Lift the snaps on the filter cover to remove

the cover.

4. Remove the air filter.

5. Reverse the steps to install the new air filter.

It will not cause damage to your vehicle if you choose
not to replace the air filter after removing it. However,
the air coming into your vehicle will not be filtered.

3-23

Warning Lights, Gages, and
Indicators

This part describes the warning lights and gages that
may be on your vehicle. The pictures will help you
locate them.

Warning lights and gages can signal that something is
wrong before it becomes serious enough to cause
an expensive repair or replacement. Paying attention to
your warning lights and gages could also save you
or others from injury.

Warning lights come on when there may be or is a
problem with one of your vehicle’s functions. As you will
see in the details on the next few pages, some
warning lights come on briefly when you start the
engine just to let you know they’re working. If you are
familiar with this section, you should not be alarmed
when this happens.

Gages can indicate when there may be or is a problem
with one of your vehicle’s functions. Often gages
and warning lights work together to let you know when
there’s a problem with your vehicle.

When one of the warning lights comes on and stays on
when you are driving, or when one of the gages
shows there may be a problem, check the section that
tells you what to do about it. Please follow this
manual’s advice. Waiting to do repairs can be costly-
and even dangerous. So please get to know your
warning lights and gages. They’re a big help.

3-24

Instrument Panel Cluster

Your instrument panel is designed to let you know at a glance how your vehicle is running. You’ll know how fast
you’re going, how much fuel is left in the tank and many other things you’ll need to drive safely and economically.

United States Cluster shown, Canada similar

3-25

Speedometer and Odometer

Your speedometer lets you see your speed in both
miles per hour (mph) and kilometers per hour (km/h).
Your odometer shows how far your vehicle has
been driven, in miles.

You may wonder what happens if your vehicle needs a
new odometer installed. If the new one can be set to
the mileage total of the old odometer, then it must
be. But if it cannot, then it is set at zero and a label must
be put on the driver’s door to show the old mileage
reading when the new odometer was installed. See your
GM dealer for more information.

Trip Odometers

The trip odometers can tell you how far your vehicle has
been driven since you last set the trip odometer to zero.

The button located on the
right side of the instrument
panel cluster allows you
to switch between the
odometer and the
two trip odometers.

Press the button once to switch to TRIP A and again to
switch to TRIP B. To return the display to the odometer
reading, press the trip odometer button again.

To set the trip odometers to zero, press and hold
the button.

3-26

Tachometer

The tachometer
shows engine speed in
thousands of revolutions
per minute (rpm).

Notice: If you operate the engine with the
tachometer in the shaded warning area, your vehicle
could be damaged, and the damages would not
be covered by your warranty. Do not operate
the engine with the tachometer in the shaded
warning area.

Temperature Display

The outside air temperature is displayed on the center
of the instrument panel, within the speedometer.
The display will show the outside air temperature
in Fahrenheit with a range from

−

22°F to 122°F

(

−

30°C to 50°C).

Safety Belt Reminder Light

When the key is turned to ON or START, a chime will
come on for several seconds to remind people to fasten
their safety belts, unless the driver’s safety belt is
already buckled.

The safety belt light will
also flash until the driver’s
belt is buckled. If the
driver’s belt is already
buckled, neither the chime
nor the light will come on.

Your vehicle also has a safety belt reminder light for the
right front passenger position.

3-27

This light is located on
the center of the
instrument panel,
above the
audio system.

When the key is turned to ON or START, this light will
come on as a reminder for the right front passenger
to fasten the safety belt. The safety belt light will flash
until the right front passenger’s safety belt is buckled.
The passenger’s safety belt reminder light will not
illuminate if the right front passenger’s belt is already
buckled or if a sensor does not detect the weight
of a passenger in that seat.

If something is placed on the right front passenger’s
seat, the sensors in the seat may detect that object and
cause the right front passenger’s safety belt reminder
light to come on. If this ever happens, move the object
to the rear seat or place it in a rear storage area, if
at all possible.

Airbag Readiness Light

There is an airbag readiness light on the instrument
panel, which shows the airbag symbol. The system
checks the airbag’s electrical system for malfunctions.
The light tells you if there is an electrical problem.
The system check includes the airbag sensors, the
airbag modules, the wiring and the diagnostic module.
For more information on the airbag system, see
Airbag System on page 1-49.

This light will come on for
about seven seconds
when you start your
vehicle. Then the light
should go out. This means
the system is ready.

If the airbag readiness light stays on after you start the
vehicle or comes on when you are driving, your
airbag system may not work properly. Have your vehicle
serviced right away.

3-28

{

CAUTION:

If the airbag readiness light stays on or keeps
flashing after you start your vehicle, it means
the airbag system and safety belt pretension
system may not be working properly. The
airbags in your vehicle may not inflate in a
crash, or they could even inflate without a
crash. To help avoid injury to yourself or
others, have your vehicle serviced right away if
the airbag readiness light stays on after you
start your vehicle.

The airbag readiness light should come on for about
seven seconds when you turn the ignition key to ON. If
the light doesn’t come on then, have it fixed so it will
be ready to warn you if there is a problem.

Passenger Airbag Status Indicator

Your vehicle has a passenger airbag status indicator in
the instrument panel.

The indicator next to the passenger airbag status
indicator lights is the passenger safety belt reminder
light. See Safety Belt Reminder Light on page 3-27 for
more information on that indicator.

When the ignition key is turned to ON, the passenger
airbag status indicator will light ON and OFF as a
system check.

Then, after several more seconds, the status indicator
will light either ON or OFF if there is weight on the seat
or if the safety belt is buckled, to let you know the
status of the right front passenger’s frontal and
seat-mounted side impact airbag (if equipped.)

3-29

Your vehicle has a rear seat that will accommodate a
rear-facing child restraint. A label on your sun visor says,
“Never put a rear-facing child seat in the front.” This
is because the risk to the rear-facing child is so great, if
the airbag deploys.

{

CAUTION:

Even though the passenger sensing system is
designed to turn off the right front passenger’s
frontal airbag and seat-mounted side impact
airbag (if equipped) if the system detects a
rear-facing child restraint, no system is
fail-safe, and no one can guarantee that an
airbag will not deploy under some unusual
circumstance, even though it is turned off. We
recommend that rear-facing child restraints be
transported in vehicles with a rear seat that
will accommodate a rear-facing child restraint,
whenever possible.

If the word ON is lit on the passenger airbag status
indicator, it means that the right front passenger’s frontal
and seat-mounted side impact airbag (if equipped)
are enabled (may inflate).

{

CAUTION:

If the on indicator comes on when you have a
rear-facing child restraint installed in the right
front passenger’s seat, it means that the
passenger sensing system has not turned
off the passenger’s frontal airbag and
seat-mounted side impact airbag (if equipped).
A child in a rear-facing child restraint can be
seriously injured or killed if the right front
passenger’s airbag inflates. This is because the
back of the rear-facing child restraint would be
very close to the inflating airbag. Do not use a
rear-facing child restraint in the right front
passenger’s seat if the airbag is turned on.

3-30

If the word OFF is lit on the passenger airbag status
indicator, it means that the passenger sensing system
has turned off the right front passenger’s frontal airbag
and seat-mounted side impact airbag (if equipped). See
Passenger Sensing System on page 1-59 for information
about the conditions that may affect the airbag system
and also important safety information.

If, after several seconds, all status indicator lights
remain on, or if there are no lights at all, there may be a
problem with the lights or the passenger sensing
system. See your dealer for service.

{

CAUTION:

If the off indicator and the airbag readiness
light ever come on together, it means that
something may be wrong with the airbag
system. If this ever happens, have the vehicle
serviced promptly, because an adult-size
person sitting in the right front passenger seat
may not have the protection of an airbag. See
Airbag Readiness Light on page 3-28.

Charging System Light

This light will come on
briefly when you turn on the
ignition, but the engine is
not running, as a check to
show you it is working.
Then it should go out when
the engine starts.

If it stays on, or comes on while you are driving, you
may have a problem with the electrical charging system.
It could indicate that you have a loose generator drive
belt or another electrical problem. Have it checked
right away. Driving while this light is on could drain
your battery.

If you must drive a short distance with the charging
system light on, be certain to turn off all your
accessories, such as the radio and air conditioner.

3-31

Brake System Warning Light

Your vehicle’s hydraulic brake system is divided into
two parts. If one part isn’t working, the other part can still
work and stop you. For good braking, though, you
need both parts working well.

If the warning light comes on, there is a brake problem.
Have your brake system inspected right away.

If your vehicle has anti-lock brakes, this light should
come on when you turn the key to START. If it doesn’t
come on then, have it fixed so it will be ready to
warn you if there’s a problem.

When the ignition is on, the brake system warning light
will also come on when you set your parking brake.
The light will stay on if your parking brake doesn’t
release fully. If it stays on after your parking brake is
fully released, it means you have a brake problem.

If the light comes on while you are driving, pull off the
road and stop carefully. You may notice that the pedal is
harder to push. Or, the pedal may go closer to the
floor. It may take longer to stop. If the light is still on,
have the vehicle towed for service. See Anti-Lock Brake
System Warning Light on page 3-33 and Towing Your
Vehicle on page 4-37.

{

CAUTION:

Your brake system may not be working properly
if the brake system warning light is on. Driving
with the brake system warning light on can lead
to an accident. If the light is still on after you
have pulled off the road and stopped carefully,
have the vehicle towed for service.

United States

Canada

3-32

Anti-Lock Brake System
Warning Light

With the anti-lock brake system, the light will come on
when your engine is started and may stay on for several
seconds. That’s normal.

If the light stays on, turn the ignition to LOCK. Or, if the
light comes on when you’re driving, stop as soon as
possible and turn the ignition off. Then start the engine
again to reset the system. If the light still stays on,
or comes on again while you’re driving, your vehicle
needs service. If the regular brake system warning light
isn’t on, you still have brakes, but you don’t have
anti-lock brakes. If the regular brake system warning
light is also on, you don’t have anti-lock brakes
and there’s a problem with your regular brakes. See
Brake System Warning Light on page 3-32.

The anti-lock brake system warning light will come on
briefly when you turn the ignition key to ON. This is
normal. If the light doesn’t come on then, have it fixed
so it will be ready to warn you if there is a problem.

Low Tire Pressure Warning Light

This light should come on
briefly as you start the
engine. It will then come on
only when a low tire
pressure condition exists.

See Tire Pressure Monitor System on page 5-60 for
more information.

United States

Canada

3-33

Traction Control System (TCS)
Warning Light

This light should come on
briefly when you start the
engine. If it stays on or
comes on while you
are driving, there is a
problem with your traction
control system.

The traction control system warning light comes on for a
few seconds when the ignition is turned to ON. It will
come on again when you press the TRAC OFF button to
turn off the traction control system. See Traction
Control System (TCS) on page 4-9 for more information.

In the following cases, contact your dealer:

•

The indicator light does not come on when the
ignition is turned to ON.

•

The indicator light remains on after the ignition is
turned ON.

•

The indicator light comes on with the normal driving
mode while driving.

StabiliTrak

®

Indicator Light

This light warns that there
is a problem somewhere in
the traction control system
or the vehicle stability
control (VSC) system.

The light will come on when the ignition is turned to ON
and will go off after a few seconds.

If the light comes on while driving, the system does not
work. However, as conventional braking operates
when applied, there is no problem to continue driving.

In the following cases, contact your GM dealer:

•

The warning light does not come on after the
ignition is turned to ON.

•

The warning light remains on after the ignition is
turned to ON.

•

The warning light comes on while driving.

The traction control system light will come on when the
VSC warning light comes on, even if the TRAC OFF
button is not pressed.

See Traction Control System (TCS) on page 4-9 for
more information on Vehicle Stability Control System.

3-34

Engine Coolant Temperature Gage

This gage shows the engine coolant temperature. If the
gage pointer moves into the red area, your engine is
too hot! It means that your engine has overheated. You
should pull off the road, stop your vehicle and turn
off the engine as soon as possible. See Engine
Overheating on page 5-28.

Malfunction Indicator Lamp

Check Engine Light

Your vehicle is equipped with a computer which
monitors operation of the fuel, ignition, and emission
control systems.

This system is called OBD II (On-Board
Diagnostics-Second Generation) and is intended to
assure that emissions are at acceptable levels for the
life of the vehicle, helping to produce a cleaner
environment. The CHECK ENGINE light comes on to
indicate that there is a problem and service is required.

United States

Canada

United States

Canada

3-35

Malfunctions often will be indicated by the system
before any problem is apparent. This may prevent more
serious damage to your vehicle. This system is also
designed to assist your service technician in correctly
diagnosing any malfunction.

Notice: If you keep driving your vehicle with this
light on, after awhile, your emission controls
may not work as well, your fuel economy may not
be as good, and your engine may not run as
smoothly. This could lead to costly repairs that may
not be covered by your warranty.

Notice: Modifications made to the engine,
transaxle, exhaust, intake, or fuel system of your
vehicle or replacement tires that do not match your
vehicle’s original tires can affect your vehicle’s
emission controls and may cause this light to come
on. Modifications to these systems could lead to
costly repairs not covered by your warranty.
This may also result in a failure to pass a required
Emission Inspection/Maintenance test. See
Accessories and Modifications on page 5-3.

This light should come on, as a check to show you it is
working, when the ignition is on and the engine is
not running. If the light does not come on, have it
repaired. This light will also come on during a
malfunction in one of two ways:

•

Light Flashing — A misfire condition has been
detected. A misfire increases vehicle emissions
and may damage the emission control system on
your vehicle. Diagnosis and service may be
required.

•

Light On Steady — An emission control system
malfunction has been detected on your vehicle.
Diagnosis and service may be required.

3-36
