Oldsmobile Silhouette (2004 year). Manual - part 15

Radio Data System (RDS)

Your audio system is equipped with a Radio Data
System (RDS). RDS features are available for use only
on FM stations that broadcast RDS information.

With RDS, your radio can do the following:

•

Seek to stations broadcasting the selected type of
programming

•

Receive announcements concerning local and
national emergencies

•

Display messages from radio stations

•

Seek to stations with traffic announcements.

This system relies upon receiving specific information
from these stations and will only work when the
information is available. In rare cases, a radio station
may broadcast incorrect information that will cause
the radio features to work improperly. If this happens,
contact the radio station.

While you are tuned to an RDS station, the station
name or the call letters will appear on the display instead
of the frequency. RDS stations may also provide the
time of day, a program type (PTY) for current
programming, and the name of the program being
broadcast.

Finding a Program Type (PTY) Station

To select and find a desired PTY perform the
following:

1. Press the P-TYPE button to activate program type

select mode. P-TYPE and the last selected PTY will
appear on the display.

2. Turn the P-TYPE knob to select a PTY.

3. Once the desired PTY is displayed, press either

SEEK arrow to select the PTY and take you to
the PTY’s first station.

4. If you want to go to another station within that PTY

and the PTY is displayed, press either SEEK arrow
once. If the PTY is not displayed, press either
SEEK arrow twice to display the PTY and then to
go to another station.

5. Press P-TYPE to exit program type select mode.

If PTY times out and is no longer on the display,
go back to Step 1.

If both P-TYPE and TRAF are on, the radio will search
for stations with the selected PTY and traffic
announcements.

3-77

To use the PTY interrupt feature, press and hold the
P-TYPE button until you hear a beep on the PTY you
want to interrupt with. When selected, an asterisk will
appear beside that PTY on the display. You may select
multiple interrupts if desired. When you are listening to a
CD, the last selected RDS station will interrupt play if that
selected program type format is broadcast.

SCAN: You can scan the stations within a PTY by
performing the following:

1. Press the P-TYPE button to activate program type

select mode. P-TYPE and the last selected PTY will
appear on the display.

2. Turn the P-TYPE knob to select a PTY.

3. Once the desired PTY is displayed, press and hold

either SCAN arrow, and the radio will begin
scanning the stations in the PTY.

4. Press either SCAN arrow to stop at a station.

If both PTY and TRAF are on, the radio will scan for
stations with the selected PTY and traffic
announcements.

BAND (Alternate Frequency): Alternate frequency
allows the radio to switch to a stronger station with the
same program type. To turn alternate frequency on press
and hold BAND for two seconds AF ON will appear on the
display. The radio may switch to stronger stations.

To turn alternate frequency off press and hold BAND
again for two seconds. AF OFF will appear on the
display. The radio will not switch to other stations. When
you turn the ignition off and then on again, the alternate
frequency feature will automatically be turned on.

Setting Preset PTYs (RDS Only)

The six numbered pushbuttons let you return to your
favorite PTYs. These buttons have factory PTY presets.
You can set up to 12 PTYs (six FM1 and six FM2) by
performing the following steps:

1. Press BAND to select FM1 or FM2.

2. Press the P-TYPE button to activate program type

select mode. P-TYPE and the last selected PTY will
appear on the display.

3. Turn the P-TYPE knob to select a PTY.

4. Press and hold one of the six numbered

pushbuttons until you hear a beep. Whenever you
press that numbered pushbutton, the PTY you
set will return.

5. Repeat the steps for each pushbutton.

3-78

RDS Messages

ALERT!: Alert warns of local or national emergencies.
When an alert announcement comes on the current
radio station, ALERT! will appear on the display. You will
hear the announcement, even if the volume is muted
or a CD is playing. If a CD is playing, play will stop
during the announcement. You will not be able to turn
off alert announcements.

ALERT! will not be affected by tests of the emergency
broadcast system. This feature is not supported by
all RDS stations.

INFO (Information): If the current station has a
message, INFO will appear on the display. Press this
button to see the message. The message may display
the artist, song title, call in phone numbers, etc.

If the whole message is not displayed, parts of the
message will appear every three seconds. To scroll
through the message at your own speed, press the INFO
button repeatedly. A new group of words will appear on
the display with each press. Once the complete message
has been displayed, INFO will disappear from the display
until another new message is received. The old message
can be displayed by pressing the INFO button. You can
view an old message until a new message is received or
a different station is tuned to.

TRAF (Traffic): If TRAF appears on the display, the
tuned station broadcasts traffic announcements.
To receive the traffic announcement from the tuned
station, press this button. Brackets will be displayed
around TRAF and when a traffic announcement comes
on the tuned radio station you will hear it.

If the current tuned station does not broadcast traffic
announcements, press the TRAF button and the
radio will seek to a station that does. When the radio
finds a station that broadcasts traffic announcements,
the radio will stop and brackets will be displayed around
TRAF. When a traffic announcement comes on the
tuned radio station you will hear it. If no station is found,
NO TRAFFIC will appear on the display.

If the brackets are on the display and TRAF is not, you
can then press the TRAF button to remove the brackets
or use the TUNE knob or the SEEK arrows to go to a
station that supports traffic announcements. If no station
is found, NO TRAFFIC will appear on the display.

Your radio will play the traffic announcements if the
volume is low. Your radio will interrupt the play of a CD if
the last tuned station broadcasts traffic announcements
and the brackets are displayed.

3-79

Radio Messages

CAL ERR (Calibration Error): Your audio system has
been calibrated for your vehicle from the factory. If
CAL ERR appears on the display it means that your
radio has not been configured properly for your vehicle
and it must be returned to the dealer for service.

LOCKED: This message is displayed when the
THEFTLOCK

®

system has locked up. You must return

to the dealer for service.

If any error occurs repeatedly or if an error cannot be
corrected, contact your dealer.

Playing a CD

The CD player can play the smaller 8 cm single CDs
with an adapter ring. Full-size CDs and the smaller CDs
are loaded in the same manner.

If playing a CD-R the sound quality may be reduced
due to CD-R quality, the method of recording, the quality
of the music that has been recorded, and the way the
CD-R has been handled. You may experience an
increase in skipping, difficulty in finding tracks, and/or
difficulty in loading and ejecting. If these problems occur
try a known good CD.

Do not add paper labels to CDs, they could get caught
in the CD player.

Do not play 3 inch CDs without a standard adapter CD.

If an error appears on the display, see “CD Messages”
later in this section.

LOAD CD

Z

: Press the LOAD side of this button to

load CDs into the CD player. This CD player will
hold up to six CDs.

To insert one CD, do the following:

1. Turn the ignition on.

2. Press and release the LOAD side of the LOAD CD

button.

3. Wait for the light, located to the right of the slot,

to turn green.

4. Load a CD. Insert the CD partway into the slot,

label side up. The player will pull the CD in.

When a CD is inserted, the CD symbol will be displayed.
If you select an equalization setting for your CD, it will
be activated each time you play a CD.

3-80

The CD will begin to play automatically. As each new
track starts to play, the track number will appear on the
display.

To insert multiple CDs, do the following:

1. Turn the ignition on.

2. Press and hold the LOAD side of the LOAD CD

button for two seconds.

You will hear a beep and the light, located to the
right of the slot, will begin to flash.

3. Once the light stops flashing and turns green, load

a CD. Insert the CD partway into the slot, label side
up. The player will pull the CD in.

4. Once the CD is loaded, the light will begin flashing

again. Press the LOAD side of the LOAD CD button
again. Once the light turns green, load the next
CD. Repeat this procedure for each CD.

The CD player takes up to six CDs. Do not try to
load more than six.

To load more than one CD but less than six, complete
Steps 1 through 3. When you have finished loading
CDs, the radio will begin to play the last CD loaded.

When a CD is inserted, the CD symbol will be displayed.
If more than one CD has been loaded, a number for
each CD will be displayed. If you select an equalization
setting for your CD, it will be activated each time you
play a CD.

As each new track starts to play, the track number will
appear on the display.

Playing a Specific Loaded CD

For every CD loaded, a number will appear on the
display. To play a specific CD, first press the CD AUX
button, then press the numbered pushbutton that
corresponds to the CD you want to play. A small bar will
appear under the CD number that is playing, and the
track number will appear.

If an error appears on the display, see “CD Messages”
later in this section.

LOAD CD

Z

(Eject): Press the CD eject side of this

button to eject a CD. You will hear a beep and the
light will flash to let you know when a CD is being
ejected.

3-81

REMOVE CD will be displayed. You can now remove
the CD. If the CD is not removed, after 25 seconds, the
CD will be automatically pulled back into the receiver.
If you try to push the CD back into the receiver,
before the 25 second time period is complete, the
receiver will sense an error and will try to eject the CD
several times before stopping.

Do not repeatedly press the CD eject button to eject a
CD after you have tried to push it in manually. The
receivers 25-second eject timer will reset at each press
of eject, which will cause the receiver to not eject
the CD until the 25-second time period has elapsed.

Once the player stops and the CD is ejected, remove the
CD. After removing the CD, push the PWR knob off
and then on again, or wait for the system to reset. This
will clear the CD-sensing feature and enable CDs to
be loaded into the player again.

{

REV (Reverse): Press and hold this button to

reverse quickly within a track. You will hear sound at a
reduced volume. Release the button to play the passage.
The display will show the elapsed time of the track.

FWD

|

(Forward): Press and hold this button to

advance quickly within a track. You will hear sound at a
reduced volume. Release the button to play the passage.
The display will show the elapsed time of the track.

RPT (Repeat): With repeat, you can repeat one track
or an entire CD. To use repeat, do the following:

•

To repeat the track you are listening to, press and
release the RPT button. RPT will appear on the
display. Press RPT again to turn off repeat play.

•

To repeat the CD you are listening to, press and hold
the RPT button for two seconds. RPT will appear on
the display. Press RPT again to turn off repeat play.

RDM (Random): With random, you can listen to the
tracks in random, rather than sequential, order, on one
CD or on all of the CDs. To use random, do one of
the following:

•

To play the tracks on the CD you are listening to in
random order, press and release the RDM button.
RANDOM ONE will appear on the display. Press
RDM again to turn off random play.

•

To play the tracks on all of the CDs that are loaded
in random order, press and hold RDM for more
than two seconds. You will hear a beep and
RANDOM ALL will appear on the display. Press
RDM again to turn off random play.

AUTO EQ (Automatic Equalization): Press AUTO EQ
to select the desired equalization setting while playing a
CD. The equalization will be automatically set whenever
you play a CD. For more information on AUTO EQ,
see “AUTO EQ” listed previously in this section.

3-82

s

SEEK

t

: Press the left arrow to go to the start of the

current track, if more than ten seconds have passed.
Press the right arrow to go to the next track. If you hold an
arrow or press it more than once, the player will continue
moving backward or forward through the CD.

s

SCAN

t

: To scan one CD, press and hold either

SCAN arrow for more than two seconds until SCAN
appears on the display and you hear a beep. Use this
feature to listen to 10 seconds of each track of the
currently selected CD. Press either SCAN arrow again,
to stop scanning.

To scan all loaded CDs, press and hold either SCAN
arrow for more than four seconds until CD SCAN
appears on the display and you hear a beep. Use this
feature to listen to 10 seconds of the first tracks of each
CD loaded. Press either SCAN arrow again, to stop
scanning.

RCL (Recall): Press this knob to see how long the
current track has been playing. To change the default
on the display (track and elapsed time), press the knob
until you see the display you want, then hold the
knob until the display flashes. The selected display will
now be the default.

BAND: Press this button to play the radio when a
CD(s) is playing. The inactive CD will remain safely
inside the radio for future listening.

CD AUX (Auxiliary): Press this button to play a CD
when listening to the radio.

Using Song List Mode

The six-CD CD changer has a feature called song list.
This feature is capable of saving 20 track selections.

To save tracks into the song list feature, perform
the following steps:

1. Turn the CD player on and load it with at least one

CD. See “LOAD CD” listed previously in this section
for more information.

2. Check to see that the CD changer is not in song list

mode. S-LIST should not appear in the display. If
S-LIST is present, press the SONG LIST button
to turn it off.

3. Select the desired CD by pressing the numbered

pushbutton and then use the SEEK SCAN right
arrow button to locate the track that you want
to save. The track will begin to play.

3-83

4. Press and hold the SONG LIST button to save the

track into memory. When SONG LIST is pressed a
beep will be heard immediately. After two seconds
of continuously pressing SONG LIST, two beeps will
sound to confirm that the track has been saved.

5. Repeat Steps 3 and 4 for saving other selections.

S-LIST FULL will appear on the display if you try to save
more than 20 selections.

To play the song list, press the SONG LIST button.
One beep will be heard and S-LIST will appear on the
display. The recorded tracks will begin to play in
the order that they were saved.

You may seek through the song list by using the SEEK
SCAN arrows. Seeking past the last saved track will
return you to the first saved track.

To delete tracks from the song list, perform the
following steps:

1. Turn the CD player on.

2. Press the SONG LIST button to turn song list on.

S-LIST will appear on the display.

3. Press the SEEK SCAN arrows to select the desired

track to be deleted.

4. Press and hold the SONG LIST button for two

seconds. When SONG LIST is pressed, a beep
will be heard immediately. After two seconds

of continuously pressing the SONG LIST button,
two beeps will be heard to confirm that the track has
been deleted.

After a track has been deleted, the remaining tracks
are moved up the list. When another track is added to
the song list, the track will be added to the end of
the list.

To delete the entire song list, perform the following steps:

1. Turn the CD player on.

2. Press the SONG LIST button to turn song list on.

S-LIST will appear on the display.

3. Press and hold the SONG LIST button for more

than four seconds. A beep will be heard, followed
by two beeps after two seconds and a final beep will
be heard after four seconds. S-LIST EMPTY will
appear on the display indicating that the song
list has been deleted.

If a CD is ejected, and the song list contains saved
tracks from that CD, those tracks are automatically
deleted from the song list. Any tracks saved to the song
list again are added to the bottom of the list.

To end song list mode, press the SONG LIST button.
One beep will be heard and S-LIST will be removed from
the display.

3-84

CD Messages

CHECK CD: If this message appears on the radio
display, it could be for one of the following reasons:

•

It is very hot. When the temperature returns to
normal, the CD should play.

•

You are driving on a very rough road. When the
road becomes smoother, the CD should play.

•

The CD is dirty, scratched, wet, or upside down.

•

The air is very humid. If so, wait about an hour
and try again.

•

There may have been a problem while burning
the CD.

•

The label may be caught in the CD player.

If the CD is not playing correctly, for any other reason,
try a known good CD.

If any error occurs repeatedly or if an error cannot be
corrected, contact your dealer. If your radio displays an
error message, write it down and provide it to your
dealer when reporting the problem.

Entertainment System

Your vehicle may have an optional Digital Versatile
Disc (DVD) entertainment system. The entertainment
system works with the vehicle’s audio system and
includes a DVD player, a video display screen,
headphones and a remote control. The entertainment
system also integrates the rear climate control and rear
seat audio functions.

Before You Drive

The video entertainment system is for passengers in the
second and third row seats only. The driver cannot
safely view the video screen while driving and should
not try to do so.

In severe or extreme weather conditions your
entertainment system will shut down until the temperature
is within the operating range. This protection feature will
keep your video components from being damaged while
the temperature is below

−

4°F (

−

20°C) or above

140°F (60°C). To resume operation, shut off the
entertainment system, pull down the video screen and
then heat or cool the vehicle until the temperature is
within the operating range.

3-85

Headphones

The entertainment system
includes dual channel,
wireless headphones.
The headphones have
an ON/OFF switch,
a channel A/B switch
and a volume control.

To use the headphones, turn the switch located on the
left side to ON. An indicator light located on the right
side will illuminate. If the light does not illuminate,
the batteries may need to be replaced. See “Battery
Replacement” later in this section for more information.
Switch the headphones to OFF when not in use.

If you move too far forward, step out of the vehicle or
break the “line of sight” between the headphones
and the display above the video screen, the sound in
the headphones will be degraded or will cut out entirely.

If the system is shut off, or the headphones are out of
the “line of sight” for more than three minutes,
the headphones will shut off automatically to preserve
battery life.

If the channel switch, located on the right side, is on A,
the headphones will play the DVD or auxiliary device.
See “Stereo RCA Jacks” later in this section for more
information. If the channel switch is on B, the
headphones will play the rear seat audio system.
See

Rear Seat Audio (RSA) (Without Entertainment

System) on page 3-92 or Rear Seat Audio (RSA)
(With Entertainment System) on page 3-94 for more
information.

To adjust the volume on the headphones, use the
volume control located on the right side.

Notice: Do not store the headphones in heat or
direct sunlight. This could damage the headphones
and repairs would not be covered by your warranty.
Keep the headphones stored in a cool, dry place.

3-86

Battery Replacement

To change the batteries, do the following:

1. Slide open the battery door located on the left side

of the headphones.

2. Replace the two AAA batteries in the compartment.

Make sure that they are installed correctly.

3. Slide the battery door shut.

If the headphones are to be stored for a long period of
time, remove the batteries and keep them in a cool,
dry place.

Stereo RCA Jacks

The RCA jacks are located on the faceplate of the DVD
player. They allow you to hook up an auxiliary device
such as a camcorder or a video game unit. You
may require adapter connectors or cables to connect
your auxiliary device to the RCA jacks. Refer to
the manufacturer’s instructions for proper usage.

To use the auxiliary function, connect a camcorder or
a video game unit to the RCA jacks and turn on
the auxiliary device. If you want to view a DVD,
insert the DVD into the DVD player. The system
will automatically switch to DVD and start to play.

To switch between the auxiliary device and the DVD,
press the SOURCE button on the DVD player or on the
remote control. See “DVD Player” and “Remote
Control” later in this section for more information.

Audio Speakers

Only one audio source can be heard through the
speakers at one time.

Audio from the radio, cassette or CD player will be
heard through all speakers when the front audio system
is being used and the rear seat audio system is off.

Sound from the DVD player or an auxiliary device can
be heard through all speakers when the front audio
system and rear seat audio are off and a DVD or
auxiliary device is playing.

To hear the DVD, auxiliary device, or rear seat audio
system while the front audio system is on, you must use
the headphones. While the rear seat audio system is
on, the rear speakers will be muted.

3-87

Video Screen

The video screen is located in the overhead console.

To use the video screen, do the following:

1. Push forward on the release button and the screen

will fold down.

2. Pull the screen toward you and adjust its position

as desired.

When the video screen is not in use, push it up into its
locked position.

If a DVD is playing and the screen is raised to its locked
position, the screen will shut off, but the DVD will
continue to play through the previously selected audio
source.

Notice: Directly touching the video screen may
damage it. Do not touch the screen. See

Cleaning

the Video Screen on page 3-100 for more
information.

3-88

DVD Player

The DVD player is located in the front floor console.
The DVD player can be controlled by the buttons on the
DVD player and by the buttons on the remote control.
See “Remote Control” later in this section for more
information.

The DVD player works while the ignition is in RUN or
ACCESSORY and while RAP is active. See “Retained
Accessory Power (RAP)” under

Ignition Positions

on page 2-31.

The entertainment system is only compatible with DVDs
authorized for use in the United States and Canada.
Regular audio CDs can also be played by the DVD
player. Home recorded CDs (CDRs) may not play in this
DVD player. Try the audio system CD player instead.

DVD Player Buttons

SOURCE: Press this button to switch the source for
the entertainment system between the auxiliary device
(connected to the RCA jacks) and the DVD player.
Pressing this button has no effect when there is
no auxiliary device connected.

w

/

j

(Play/Pause): Press this button to start play.

Press while playing to pause. Press it again to continue
playing.

o

/

Z

(Stop/Eject): Press this button to stop playing.

Press the button a second time to eject the disc.

Playing a Disc

To play a disc, gently insert the disc with the label side
up into the loading slot until it stops. The DVD player
will continue loading the disc and the player will
automatically start.

If a disc is already in the player, press the play/pause
button on the face of the player or on the remote control.

3-89

Some DVDs will not allow you to fast forward or skip
the copyright information or previews. Some DVDs will
begin playing the movie automatically after the
previews have finished (although there may be a delay
of up to 30 seconds). If the DVD does not begin
playing the movie automatically, press the play/pause
button on the face of the DVD player or the remote
control. If the DVD still does not play, refer to the
on-screen instructions.

Stopping and Resuming Playback

To stop a disc, press the stop/eject button on the DVD
player. To resume playback, press the play/pause
button. As long as you have not ejected the disc, it will
resume playback from the point where it was stopped.
If the disc has been ejected, the player will start playing
at the beginning of the disc.

Ejecting a Disc

Press the stop/eject button on the DVD player once to
stop and a second time to eject the disc.

If a disc is ejected from the player, but not removed,
the DVD player will reload the disc after a short period
of time.

Remote Control

To use the remote control, aim it at the display above
the video screen and press the desired button.
Direct sunlight or very bright light may affect the ability
of the entertainment system to receive signals from
the remote control. Be sure the remote’s batteries are
not discharged, as this will also affect the function of the
remote control. Objects blocking the line of sight may
also affect the function of the remote control.

Notice: Storing the remote control in a hot area or
in direct sunlight may damage it, and the repairs
would not be covered by your warranty. Keep
the remote control stored in a cool, dry place.

3-90

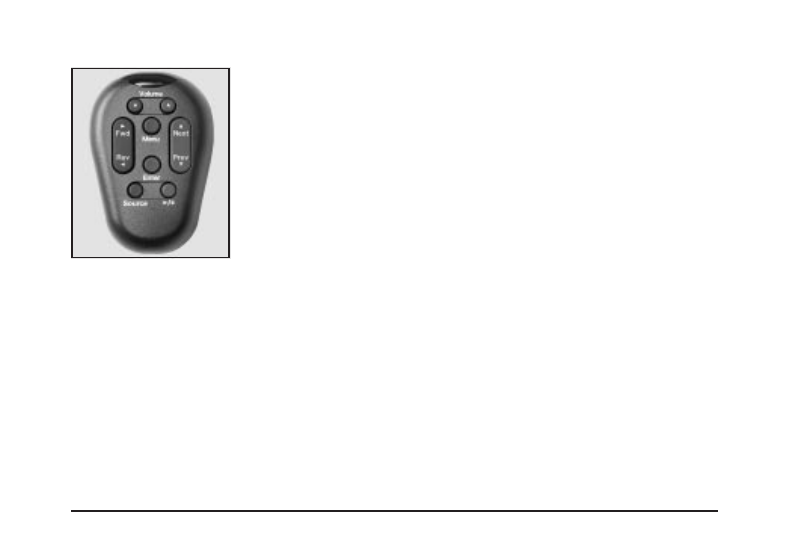

Remote Control Buttons

R

Volume

Q

: Press the up or the down arrow to

increase or to decrease volume.

k

(Play/Pause): Press this button to play a disc.

Press this button while a disc is playing to pause. Press
it again to continue playing. If you press and hold this
button for three seconds or more, the DVD player
will turn off.

r

Fwd/

q

Rev (Fast Forward/Reverse): Press the

right or left arrow once to fast forward or reverse
the DVD. To resume play, press the button again or
press the play/pause button. Pressing and holding
an arrow will fast forward or fast reverse the DVD and
play will resume when the arrow is released. These
buttons may not work when the DVD is playing
the copyright information or the previews.

Q

Next/

R

Prev (Next/Previous): Press the up or the

down arrow to select the next or the previous chapter.
These buttons may not work when the DVD is playing
the copyright information or the previews.

Menu: Press this button to view the media menu. The
media menu is different on every disc. Use the up,
down, right, and left arrow buttons to move the cursor
around the media menu. After making your selection,
press Enter. Some discs may contain a short skit leading
up to the media menu.

Source: Press this button to switch the source for the
entertainment system between the auxiliary device
(connected to the RCA jacks) and the DVD player.
Pressing this button has no effect when there is
no auxiliary device connected.

3-91

Battery Replacement

To change the batteries, do the following:

1. Remove the screw and open the battery door

located on the back of the remote control.

2. Replace the two AAA batteries in the compartment.

Make sure that they are installed correctly.

3. Replace the battery door and screw.

If the remote control is to be stored for a long period of
time, remove the batteries and keep them in a cool,
dry place.

Rear Seat Audio (RSA)
(Without Entertainment System)

This feature allows rear seat passengers to listen to and
control any of the music sources: radio, cassette
tapes, and CDs. However, the rear seat passengers can
only control the music sources that the front seat

passengers are not listening to. For example, rear seat
passengers may listen to a cassette tape or CD
through headphones, while the driver listens to the radio
through the front speakers. The rear seat passengers
have control of the volume for each set of headphones.
Be aware that the front seat audio controls always
have priority over the RSA controls. If the front seat
passengers switch the source for the main radio
to a remote source, the RSA will play the same remote
source. The rear speakers will be muted when the
RSA power is turned on. You may operate the RSA
functions even when the main radio is off.

Primary Radio Controls

The following function is controlled by the knob on the
main radio:

PWR (Power): Press this knob twice to turn RSA off.

3-92
