15

15－2    喷油泵、供油提前器与传动齿轮 ВПРЫСКИВАЮЩИЙ НАСОС.
РАСПРЕДЕЛИТЕЛЬНАЯ И ПЕРЕДАЮЩАЯ ШЕСТЕРНЯ




1

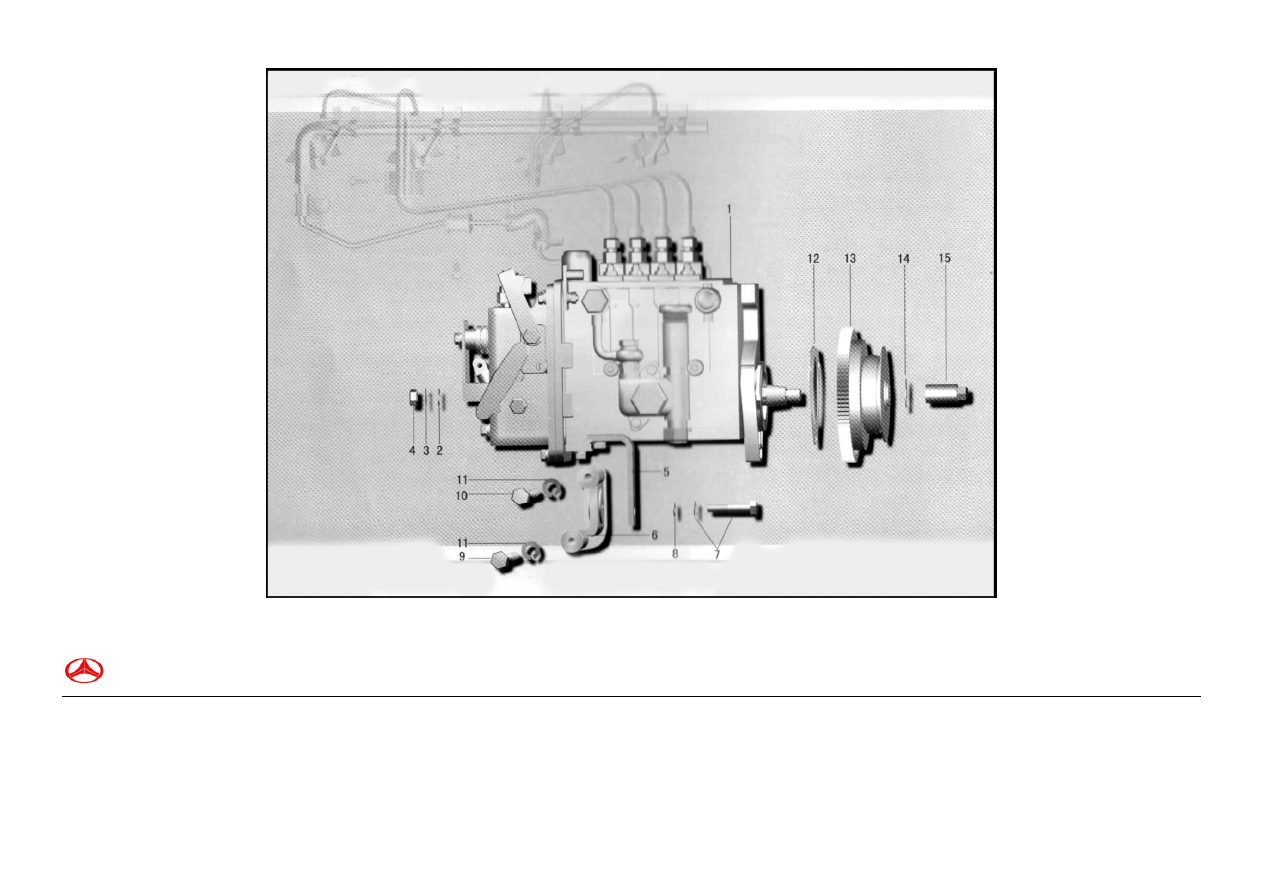

图65－2  喷油泵、供油提前器与传动齿轮

Рис.65－2  ВПРЫСКИВАЮЩИЙ НАСОС. ПЕРЕДАЮЩАЯ И РАСПРЕДЕЛИТЕЛЬНАЯ ШЕСТЕРНЯ



BAW Co., Ltd.

发动机

——CA4D32、CA498系列柴油发动机零件图册

1111  喷油泵（CA498、4PL203）  ВПРЫСКИВАЮЩИЙ НАСОС                 1127  ПЕРЕДАЮЩАЯ И РАСПРЕДЕЛИТЕЛЬНАЯ ШЕСТЕРНЯ







序号

代号

名称

数量

Пункт

Номер

Наименование детали

Кол-во



2

детали

1

1111010BX03

4PL203喷油泵总成
4PL203Насос для впрыска топлива в сборе

1

2

1111014-X2

垫圈
Шайба

3

3

Q40308

弹簧垫圈
Пружинная шайба

3

4

CQ34008

螺母
Гайка

3

5

1111101BX03

喷油泵支架
Кронштейн впрыскивающего насоса

1

6

1111103BX03

过渡支架
Кронштейн

1

7

CQ1421025

组合螺栓
Соединительный болт

1

8

Q40210

大垫圈
Болт

1













序号

Пункт

代号

Номер

名称

Наименование детали

数量

Кол-во

детали

9

CQ1501070

六角头导颈螺栓
Болт с шестигранной головкой

1

10

CQ1501090

六角头导颈螺栓
Болт с шестигранной головкой

1

11

Q40310

弹簧垫圈
Пружинная шайба

2

12

1111201-X03

衬垫

—喷油泵

Прокладка впрыскивающего насоса

1

13

1127010-X03

供油提前器与传动齿轮装配总成
Передающая и распределительная шестерня



1

14

Q40312

弹簧垫圈
Пружинная шайба

1

15

1127051-X03

锁紧螺母

—供油提前器

Гайка

1

















BAW Co., Ltd.

发动机

——CA4D32、CA498系列柴油发动机零件图册

15－3    喷油泵、供油提前器与传动齿轮
         ВПРЫСКИВАЮЩИЙ НАСОС. ПЕРЕДАЮЩАЯ И РАСПРЕДЕЛИТЕЛЬНАЯ ШЕСТЕРНЯ







3

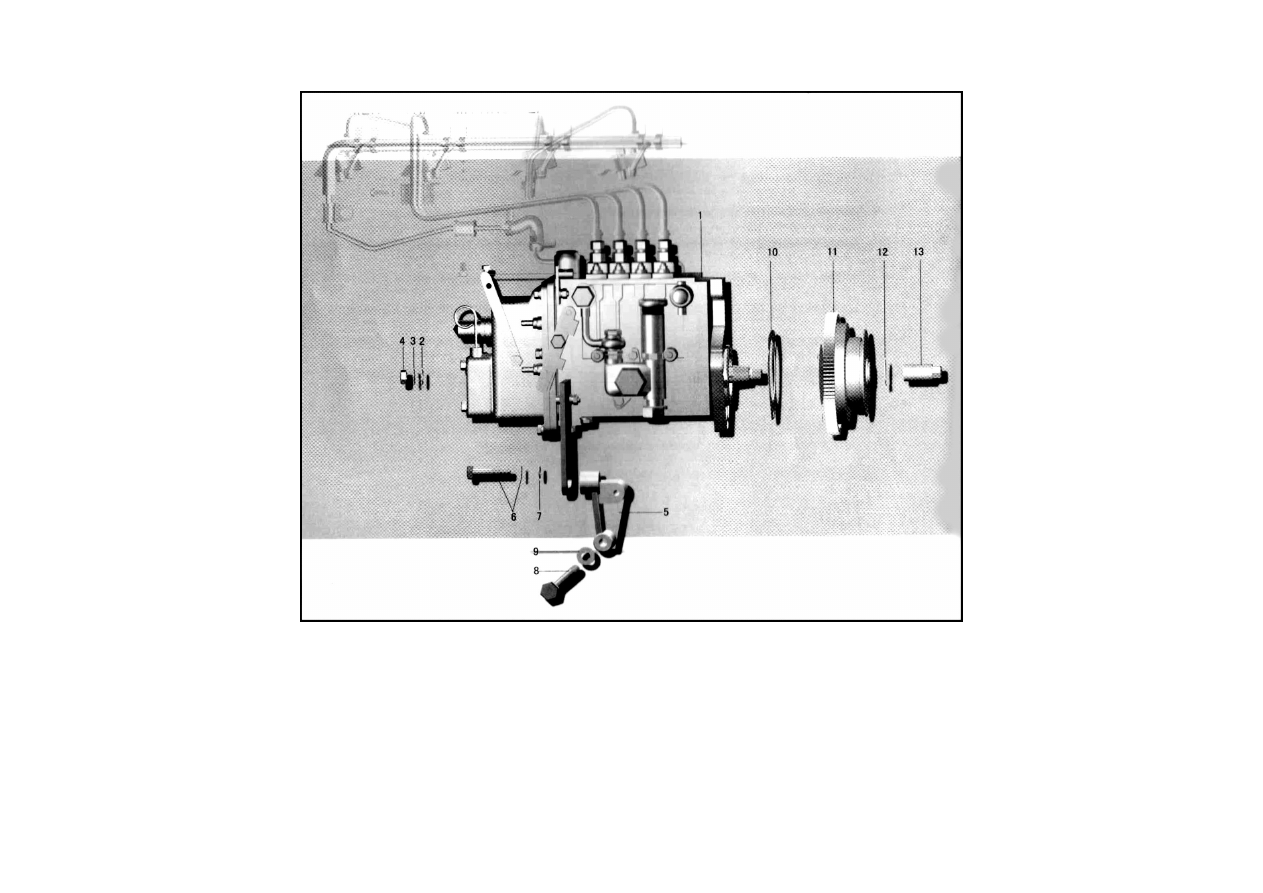

图65－3  喷油泵、供油提前器与传动齿轮

Рис. 65－3  ВПРЫСКИВАЮЩИЙ НАСОС.  ПЕРЕДАЮЩАЯ И РАСПРЕДЕЛИТЕЛЬНАЯ ШЕСТЕРНЯ
