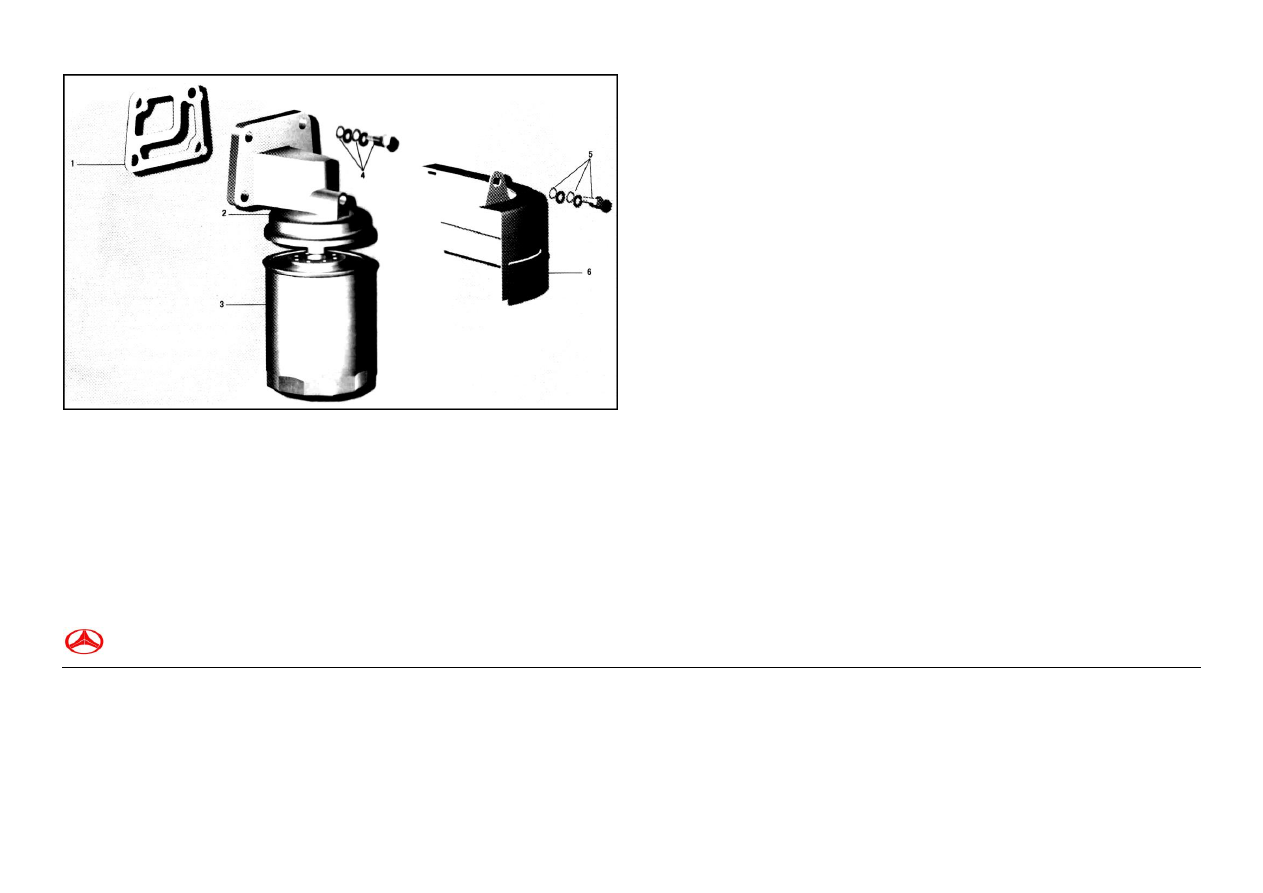

图62  机油滤清器

Рис. 62  МАСЛЯНЫЙ ФИЛЬТР






1012  机油滤清器  МАСЛЯНЫЙ ФИЛЬТР



序号

Пункт

代号

Номер

детали

名称

Наименование детали

数量

Кол-во

1

1012064-X2

密封垫

—机油滤清器

Уплотнительная прокладка масляного фильтра

1

2

1012060-X2

底座总成

—机油滤清器

Масляный фильтр

1

3

1012010-X2

旋转机油滤清器总成
Вращающаяся крышка фильтра

1

4

CQ1460830

组合螺栓
Соединительный болт

4

5

CQ1460616

组合螺栓
Соединительный болт

2

6

1012063-X2

隔热罩

—机油滤清器

Теплоизолирующая крышка фильтра

1














BAW Co., Ltd.

发动机

——CA4D32、CA498系列柴油发动机零件图

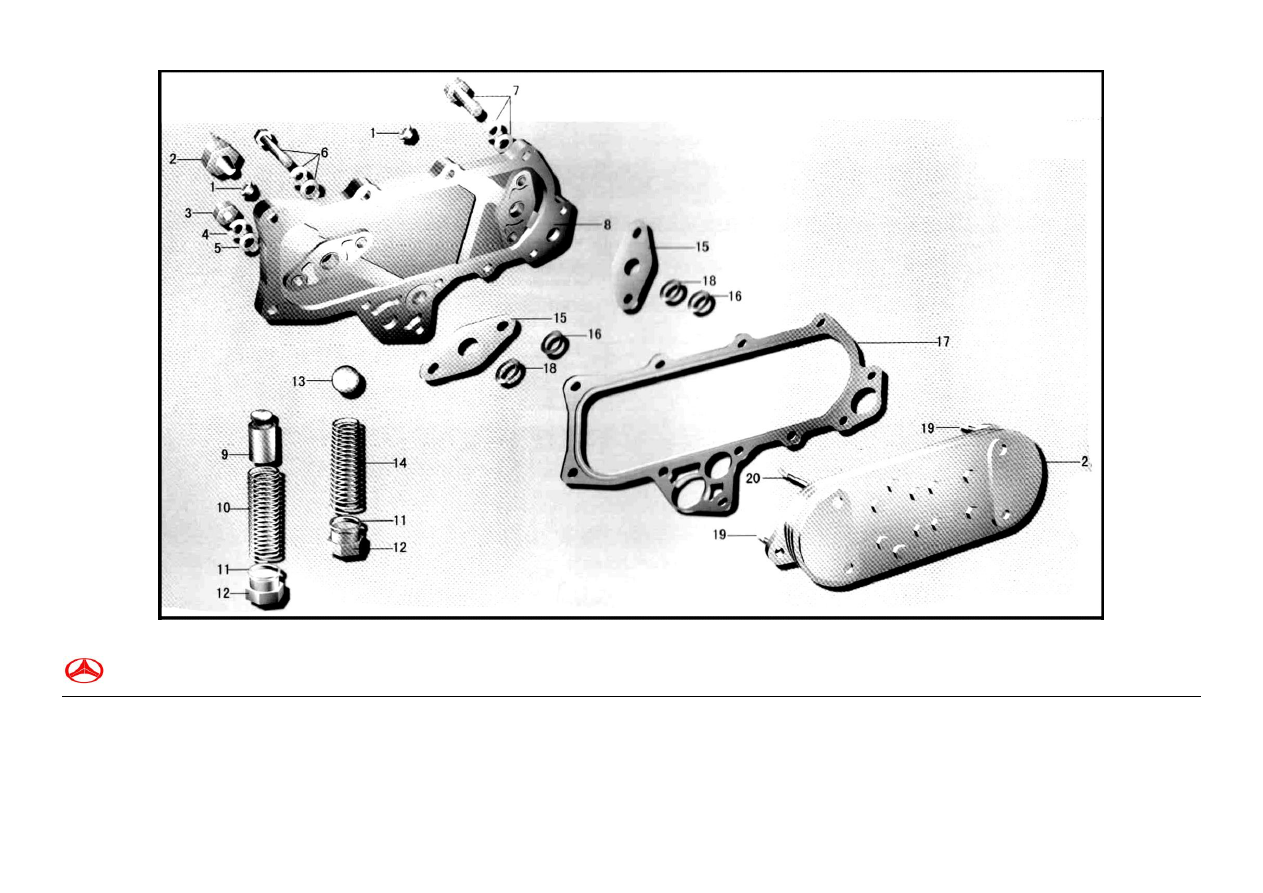

13   机油冷却器、报警器    МАСЛЯНЫЙ ОХЛАДИТЕЛЬ,  ПРЕДУПРЕЖДАЮЩИЙ СИГНАЛ



8



Рис.63  МАСЛЯНЫЙ ОХЛАДИТЕЛЬ, ПРЕДУПРЕДИТЕЛЬНЫЙ СИГНАЛ



BAW Co., Ltd.

发动机

——CA4D32、CA498系列柴油发动机零件图册

1013  МАСЛЯНЫЙ ОХЛАДИТЕЛЬ                                           3818  报警器  ПРЕДУПРЕДИТЕЛЬНЫЙ СИГНАЛ

序号

Пункт

代号

Номер

детали

名称

Наименование детали

数量

Кол-во

1

CQ61304

方槽锥形螺塞
Коническая резьбовая пробка

2

2

3818020-X2

油压警报开关总成

1



9

Переключатель давления масла

3

CQ34008

六角螺母
Шестигранная гайка

4

4

Q40408

轻型弹簧垫圈
Пружинная шайба

4

5

Q40108

平垫圈
Плоская шайба

4

6

CQ1460845

组合螺栓
Соединительный болт

1

7

CQ1460825

组合螺栓
Соединительный болт

10

8

1013011-X2

机油冷却器盖板
Крышка масляного охладителя

1

9

1013033-X2

限压阀
Клапан сброса давления

1

10

1013037-X2

弹簧
Пружина

1

11

1013038-X2

垫圈
Шайба

2








序号

Пункт

代号

Номер

детали

名称

Наименование детали

数量

Кол-во

12

1013032-X2

螺堵

2

Резьбовая пробка

13

Q9661405

钢球
Стальной шарик

1

14

1013036-X2

锥形弹簧
Коническая пружина

1

15

1013029-X2

法兰垫片
Фланцованная распорка

2

16

1013028-X2

油道密封圈
Уплотнительное кольцо

2

17

1013031-X2

垫片
Распорка

1

18

1013034-X2

O型橡胶密封圈
Резиновое уплотнительное кольцо

2

19

CQ1200818

双头螺柱
двойная шпилька

3

20

CQ1200835

双头螺柱
двойная шпилька

1

21

1013020-X2

机油冷却器总成
Масляный охладитель в сборе

1











BAW Co., Ltd.

发动机

——CA4D32、CA498系列柴油发动机零件图册

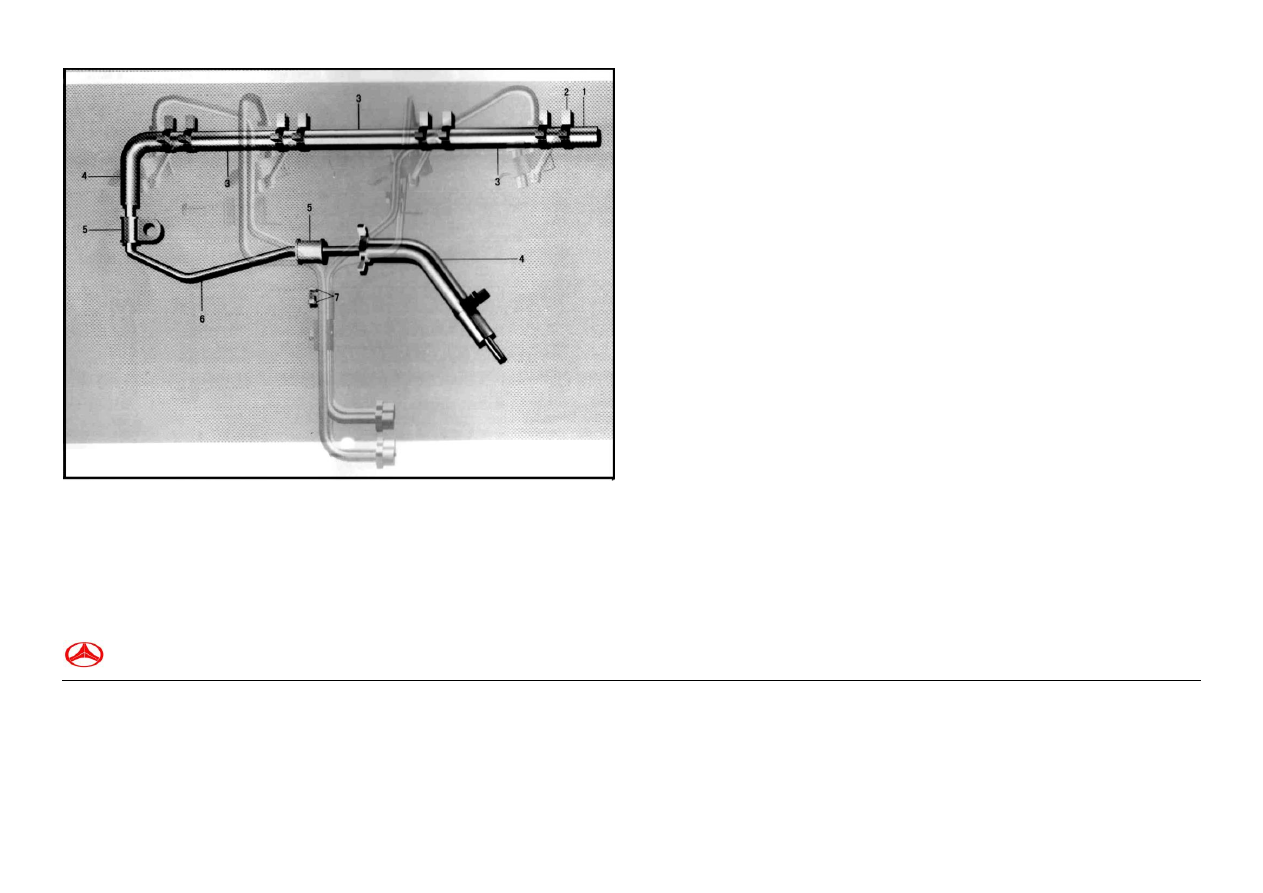

14－1   供油系管路
ТОПЛИВОПРОВОД И МАСЛОПРОВОД                                     1014 CA4D32  ТОПЛИВОПРОВОД И МАСЛОПРОВОД



10



图64－1  供油系管路

Рис.64－1  ТОПЛИВОПРОВОД И МАСЛОПРОВОД




序号

Пункт

代号

Номер

детали

名称

Наименование детали

数量

Кол-во

1

1104101-X2

喷油最回油口堵塞胶管
Возвратный блокирующий шланг

1

2

1104305-X2

小型弹性环箍总成
Малый пружинный обруч в сборе

11

3

1104102-X2

回油管

—喷油嘴

Возвратный маслопровод-инжектор

3

4

1104103-X2

回油连接管
Соединительная трубка возвратного маслопровода

2

5

1104205-X2

卡箍总成
Зажим в сборе

2

6

1104104-X2

过渡回油管
Транзитная трубка возвратного маслопровода

1

7

CQ1420812

组合螺栓
Соединительный болт

1















BAW Co., Ltd.

发动机

——CA4D32、CA498系列柴油发动机零件图册

14－2   供油系管路
ТОПЛИВОПРОВОД И МАСЛОПРОВОД                                     1014  供油系管路（CA498）  ТОПЛИВОПРОВОД И МАСЛОПРОВОД
