11

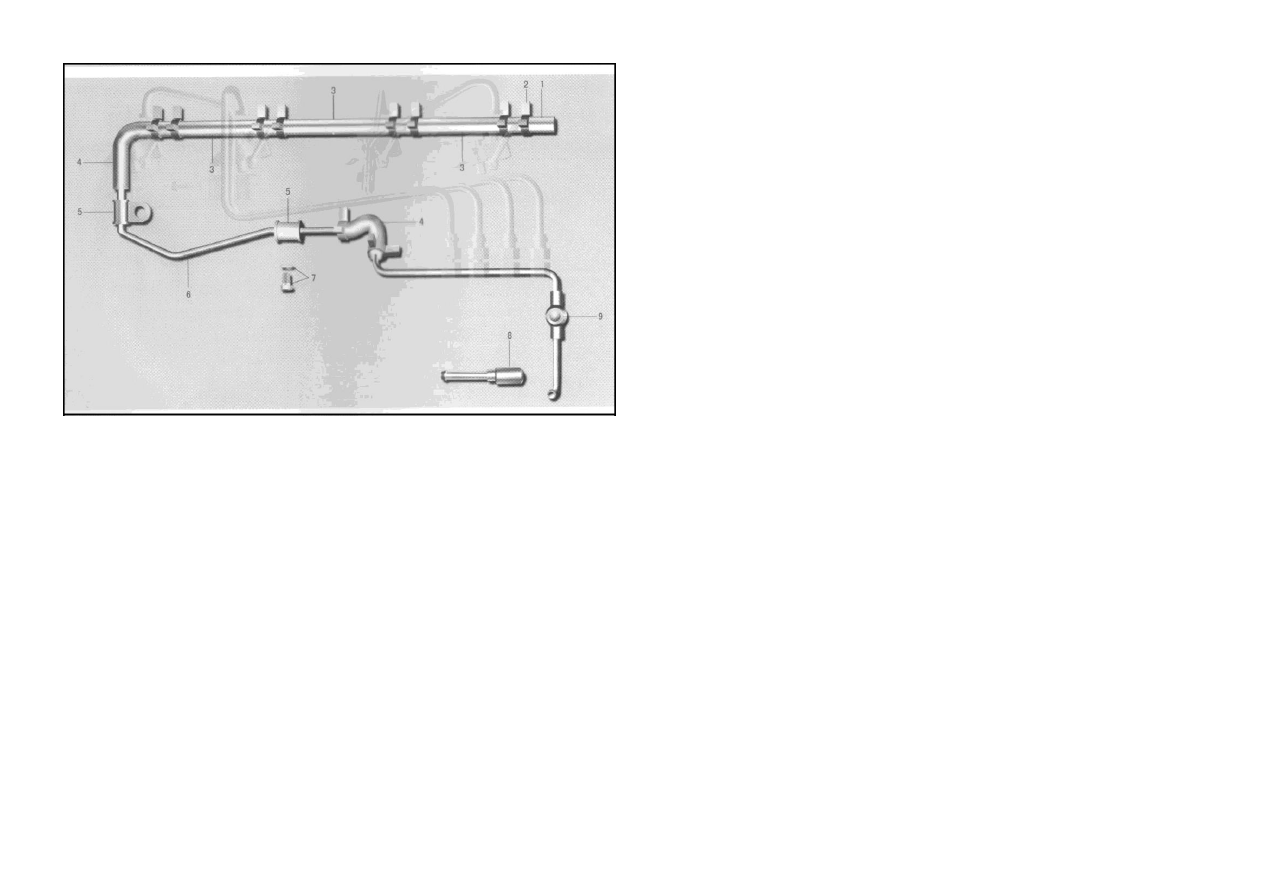

图64－2  供油系管路
Рис.64－2  ТОПЛИВОПРОВОД И МАСЛОПРОВОД







序号

Пункт

代号

Номер

детали

名称

Наименование детали

数量

Кол-во

1

1104101-X2

喷油最回油口堵塞胶管
Возвратный блокирующий шланг



1

2

1104305-X2

小型弹性环箍总成
Малый пружинный обруч в сборе

11

3

1104102-X2

回油管

—喷油嘴

Возвратный маслопровод-инжектор

3



12

4

1104103-X2

回油连接管
Соединительная трубка возвратного маслопровода

2

5

1104205-X2

卡箍总成
Зажим в сборе

2

6

1104104-X2

过渡回油管
Транзитная трубка возвратного маслопровода

1

7

CQ1420812

组合螺栓
Соединительный болт

1

8

1104030-X2

进油管总成
Трубка подачи масла в сборе

1

9

1104050-X2

回油管总成
Трубка возвратного маслопровода в сборе

1



















BAW Co., Ltd.

发动机

——CA4D32、CA498系列柴油发动机零件图册



13

15－1   喷油泵

ВПРЫСКИВАЮЩИЙ

НАСОС

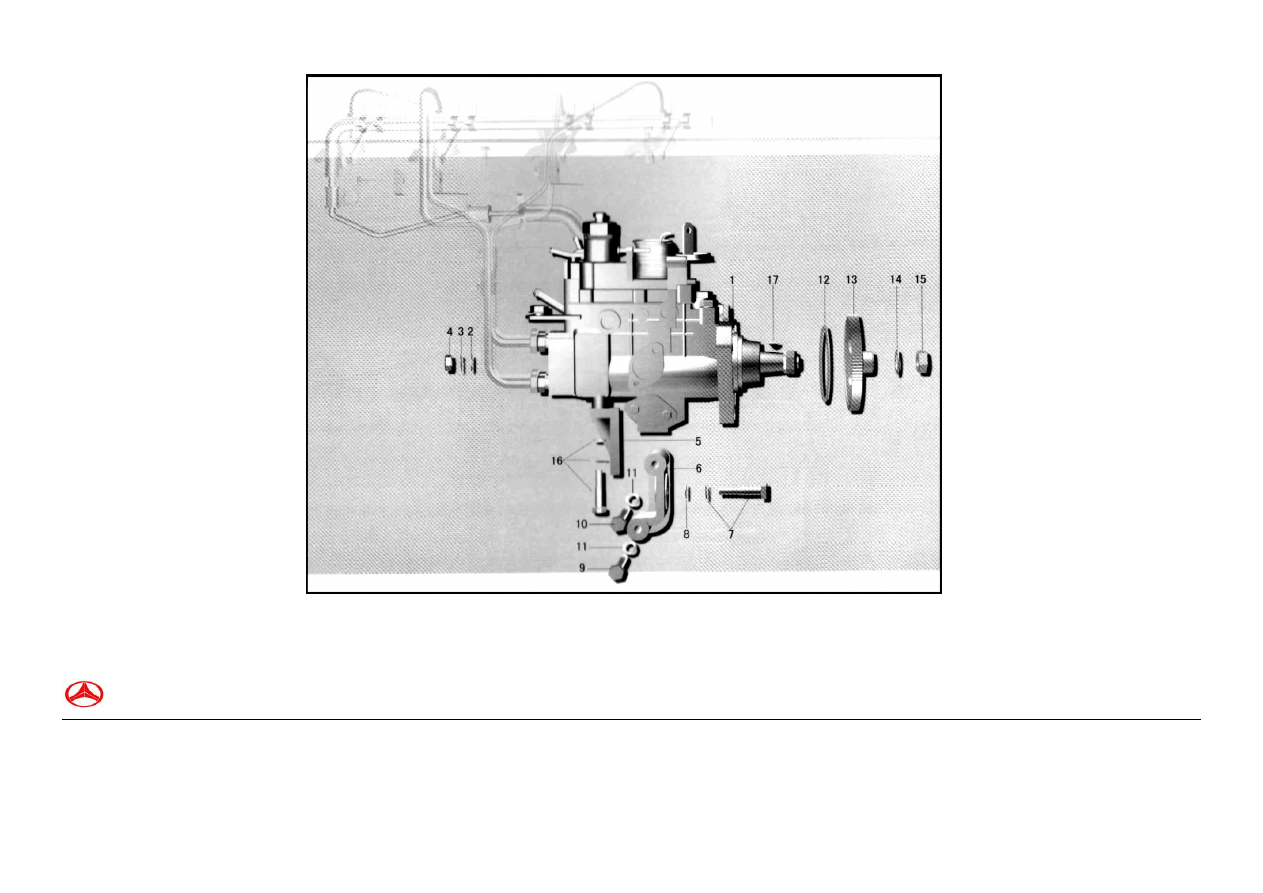

图65－1  喷油泵

Рис.65－1  ВПРЫСКИВАЮЩИЙ НАСОС





BAW Co., Ltd.

发动机

——CA4D32、CA498系列柴油发动机零件图册

1111  喷油泵（CA4D32）  ВПРЫСКИВАЮЩИЙ НАСОС

序号

代号

名称

数量

Пункт

Номер

Наименование детали

Кол-во



14

детали

1

1111010-X2

燃油喷油泵总成
Насос для впрыска топлива в сборе

1

2

1111014-X2

垫圈
Шайба

3

3

Q40308

弹簧垫圈
Пружинная шайба

3

4

CQ34008

螺母
Гайка

3

5

1111101-X2

喷油泵支架
Кронштейн впрыскивающего насоса

1

6

1111103-X2

过渡支架
Кронштейн

1

7

CQ1421030

组合螺栓
Соединительный болт

1

8

Q40210

大垫圈
Шайба

1

9

CQ1501070

六角头导颈螺栓
Болт с шестигранной головкой

1











序号

Пункт

代号

Номер

детали

名称

Наименование детали

数量

Кол-во

10

CQ1501090

六角头导颈螺栓
Болт с шестигранной головкой

1

11

Q40310

弹簧垫圈
Пружинная шайба

2

12

1111201-X2

衬垫-喷油泵
Прокладка впрыскивающего насоса

1

13

1111216-X2

传动齿轮-喷油泵
Передающая шестерня

1

14

Q40314

弹簧垫圈
Пружинная шайба

1

15

CQ34114

六角螺母
Гайка

1

16

CQ1421022

组合螺母
Соединительный болт

2

17

Q5500416

半圆键



Шпонка Вудруфа

1
