Автомобили BAW. Руководство - часть 93



16

1

CQ1460860

组合螺栓

—摇臂轴支架

Болт кронштейна коромысла

8

2

1007155-X2

排气门摇臂体总成
Коромысло выпускного клапана в сборе

4

3

1007091-X2

定位摇臂支座
Направитель коромысел

1

4

1007099-X2

挡片

—摇臂定位弹簧

Пробка

6

5

1007097-X2

中间定位弹簧
Направляющая пружина

3

6

1007159-X2

锁紧螺母

—气门摇臂调整螺栓

Фиксирующая гайка

8

7

GB78-85

螺钉M8×15—Zn.D
Болт

1

8

1007158-X2

调整螺栓

—气门摇臂

Регулирующий болт

8

9

1007051-X2

推杆
Толкатель

8

10

1007061-X2

挺柱
Эксцентрик

8

11

CQ72212

碗形塞片
Пробка

2

12

1007131-X2

摇臂轴
Вал коромысел

1

13

1007028-X2

锁块

—进气门

Замок впускного клапана

8

14

1007029-B1

锁块

—排气门

Замок выпускного клапана

8




序号



代号

№ детали.

名称

Название детали

数量

Кол-во

15

1007022-X2

气门弹簧座
Гнездо пржины

8

16

1007021-X2

气门弹簧
Пружина клапана

8

17

1007035-X2

油封总成

—气门导管

Манжета в сборе

8

18

1007024-X2

气门弹簧座片
Прокладка

8

19

1007032-X2

进排气门导管
Напрвляющая впускного и выпускного клапанов

8

20

1007081-X2A1

进气门座
Гнездо впускного клапана

4

21

1007011-X2

进气门
Впускной клапан

4

22

1007082-X2A1

排气门座
Гнездо выпускного клапана

4

23

1007012-X2

排气门
Выпускной клапан

4

24

1007145-X2

进气门摇臂总成
Коромысло впускного клапан

4

25

GB8941-86

挡圈20
Стопорное кольцо

2

26

1007092-X2

中间摇臂轴支座
Кронштейн вала коромысел

3








BAW Co., Ltd.

发动机

——CA4D32、CA498系列柴油发动机零件图册



17

4

进排气歧管、起动预热装置

Впускной

и

выпускной

трубопроводы，оборудование

предварительного подогрева





1

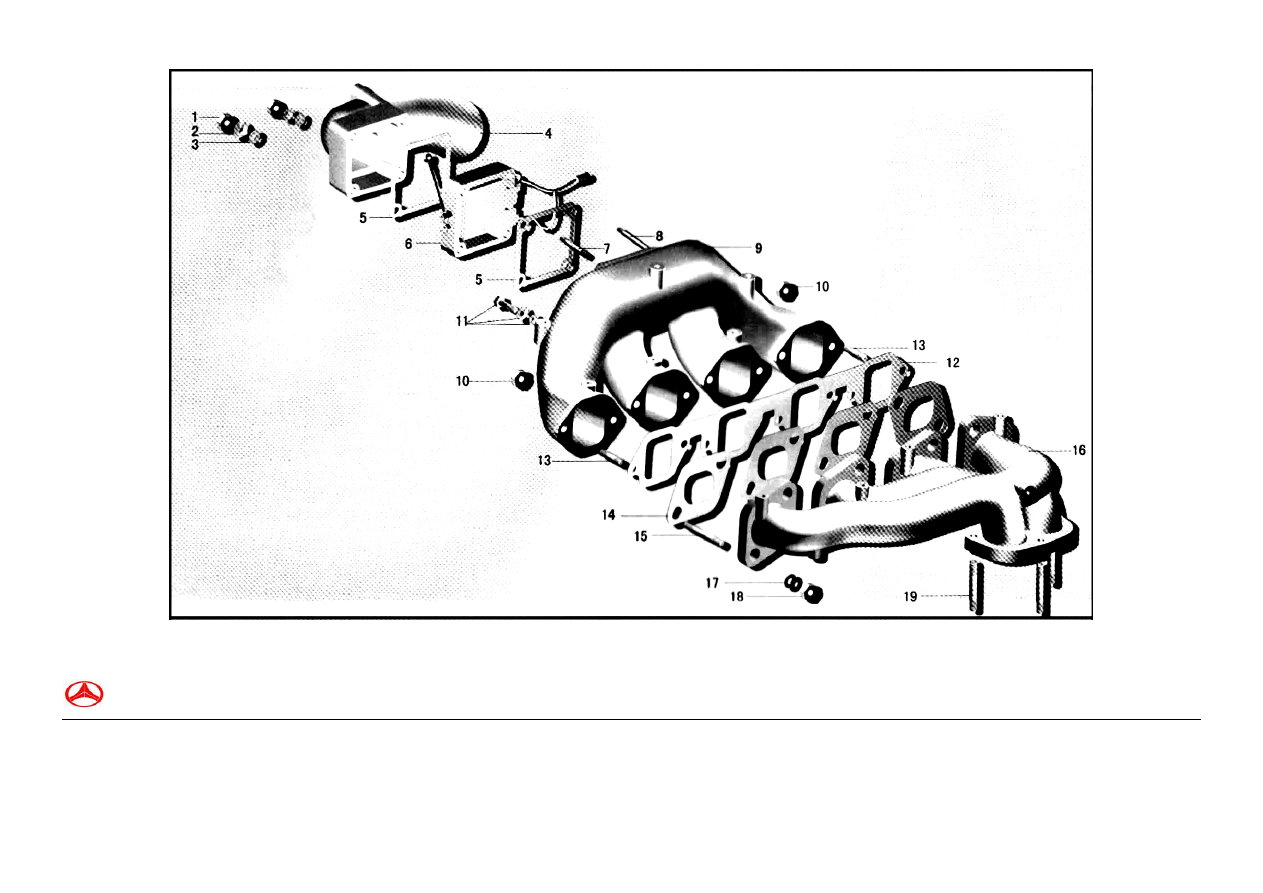

Рис.58  Fig.58 Впускной и выпускной трубопроводы，оборудование предварительного подогрева





BAW Co., Ltd.

发动机

——CA4D32、CA498系列柴油发动机零件图册


1008  进排气歧管  Впускной и выпускной трубопроводы   3750  起动预热装置  оборудование предварительного подогрева



2



序号



代号

№ детали.

名称

Название детали

数量

Кол-во

1

CQ34008

六角螺母
Шестигранная гайка

4

2

Q40308

弹簧垫圈
Пружинная шайба

4

3

Q40108

垫圈
Шайба

4

4

1008014-X2C1

空气预垫器座
Гнезо подогревателя воздуха

1

5

1008013-X2

衬垫

—空气预热座

Проклада

2

6

3750010-X2

起动预热器总成
Предварительный нагреватель

1

7

1008018-X2

双头螺柱
Двойная шпилька

2

8

1008017-X2

双头螺柱
Двойная шпилька

2

9

1008011-X2

进气歧管
Впускной трубопровод

1

10

CQ39608

六角法兰面螺母
Шестигранная гайка

2




序号



代号

№ детали.

名称

Название детали

数量

Кол-во

11

CQ1460825

组合螺栓
Болт

6

12

1008051-X2

衬垫

—进气歧管

Прокладка

1

13

CQ1200822

双头螺柱
Двойная шпилька

2

14

1008055-X2

衬垫

—排气歧管

Прокладка

4

15

CQ1201030

双头螺柱
Двойная шпилька

8

16

1008021-X2

排气歧管
Выпускной трубопровод

1

17

CQ41910

锥形弹性垫圈
Коническая пружинная шайба

8

18

CQ34010

六角螺母
Шестиграннай шайба

8

19

CQ1201035

双头螺柱
Двойная шпилька

3











BAW Co., Ltd.

发动机

——CA4D32、CA498系列柴油发动机零件图

9   机油盘

МАСЛЯНЫЙ КАРТЕР
