Автомобили BAW. Руководство - часть 16



1

4100QB-03.02-008

Стойка коромысла передняя

1

2

GB894.1-86-20

Кольцо стопорное

2

3

4100QB-03.02-006

Шайба

8

4

4100QB-03.02.01-002

Втулка

8

5

4100QB-03.02.01-001

Коромысло

8

6

4100QB-03.02-001

Стойка



коромысла

4

7

4100QB-03.02-004

Пружина

3

8

495QA-02-006

Штанга



толкателя

8

9

495QA-02-005

Толкатель

8

10

4100QB-03-001-FEV

Выпускной



клапан

4

11

4100QB-03.01-003-FEV

Седло выпускного клапана

4

12

4100QB-1A-03-003A

Наружная пружина

8

13

4100QB-1A-03-004A

Внутренняя пружина

8

14

4100QB-1A-03-005

Тарелка



пружины



клапана

8

15

4100QB-03-006C

Сухарь



клапана

16

16

495QA-03-002-FEV

Впускной клапан

4

17

4100QB-03.01-004-FEV

Седло



впускного



клапана

4

18

4100QB-03.01-005

Втулка



направляющая

8

19

4100QB-03.02-007

Стойка коромысла задняя

1

20

4100QB-03.02-003

Ось коромысел

1

21

4100QB-03.02-005

Заглушка

2

22

4100QB-03.02-002

Регулировочный винт

8

23

GB6171-86

Гайка

8

24

GB898-88

Болт АМ8х60

2

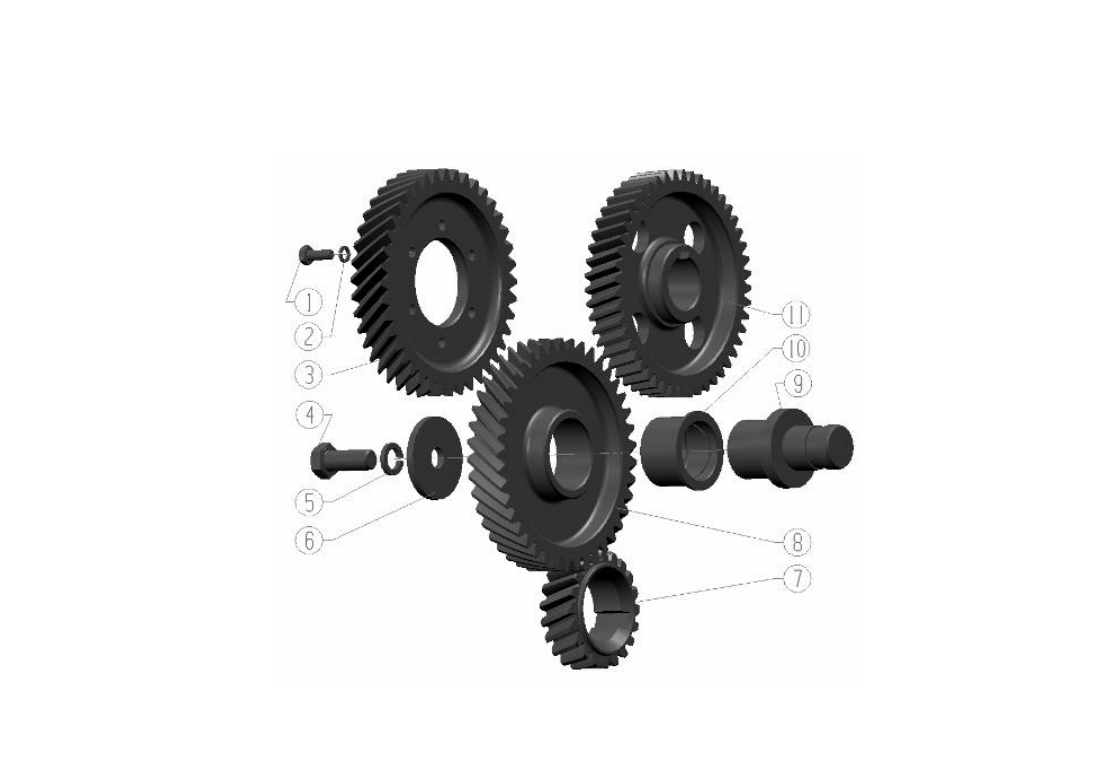

Зубчатая передача



№

Номер детали

Наименование детали

К-во

1

GB30-76

Болт М8 х 16

6

2

GB93-87

Шайба пружинная

6

3

4100QB-01-033A

Шестерня ТНВД

1

4

GB21-76

Болт М12 х 22

1

5

GB93-87

Шайба пружинная

1

6

4100QB-01.02-002

Шайба



специальная

1

7

4100QB-05-005A

Шестерня коленвала

1

8

4100QB-01.02.01-001A

Промежуточная шестерня

1

9

4100QB-01.02-001

Вал

1

10

4100QB-01.02.01-002A

Втулка

1

11

4100QB-02-002A

Шестерня распределительного вала

1

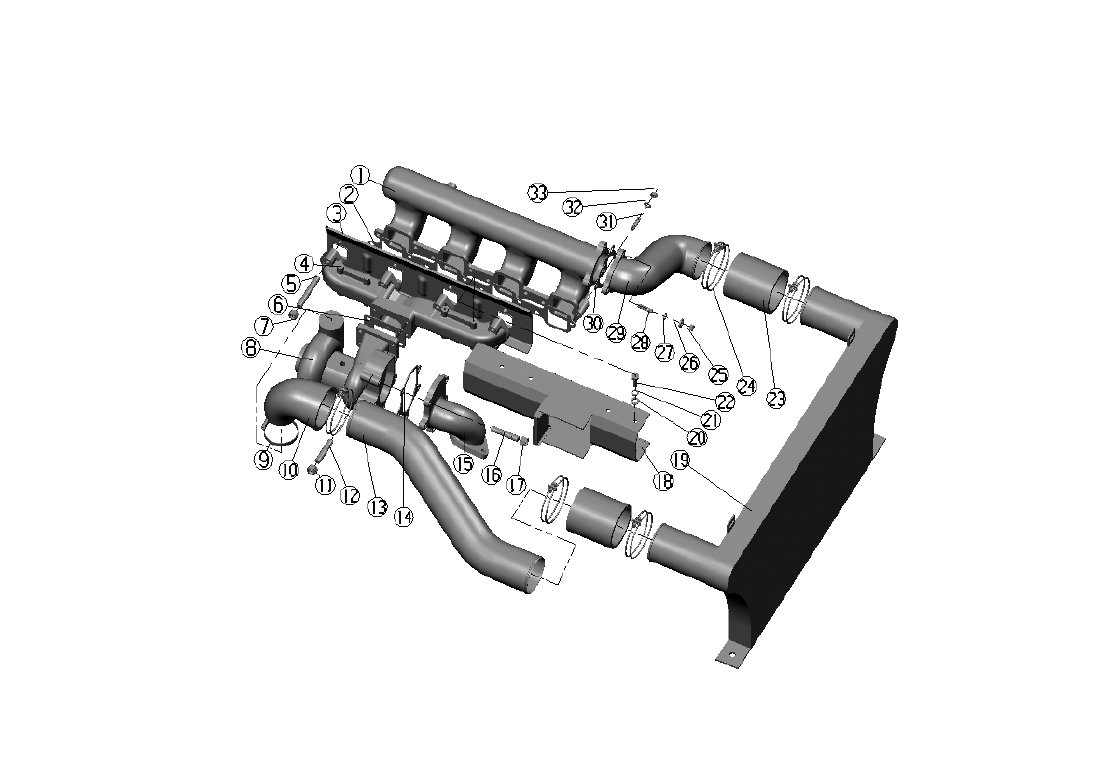

Газопроводы впускной и выпускной
