Автомобили BAW. Руководство - часть 17



№

Номер детали

Наименование детали

К-во

1

4100QBZL-08-001A

Впускной коллектор

1

2

4100QB-03-029A

Прокладка

1

3

4100QBZL-09.01.01

Отражатель

1

4

4100QBZL-09-001A-FT

Выпускной коллектор

1

5

4100QBZ-09-006B

Шпилька L=45 mm

7

Шпилька L = 35 мм

1

6

4100QB-03-030

Прокладка

1

7

4100QBZ-09-005

Гайка

8

8

4100QBZL-LX28ZL-2/715392-5

Турбонагнетатель

1

9

Q68070

Хомут





2

10

4100QBZL-08-006A

Патрубок

1

11

4100QBZ-09-005

Гайка

4

12

4100QBZ-09-006B

Шпилька L22

4

13

4100QBZL-08-003C-EQ

Трубопровод

1

14

4100QBZ-09.02-004

Прокладка

1

15

4100QBZL-09.02A-FT

Патрубок

1

16

4100QBZ-09-006B

Болт L =35

2

17

4100QBZ-09-005

Гайка

2

18

4100QBZL-09.01.02

Кожух

1

19

YN4100QBZL-XF-1119010

Интеркуллер

1

20

GB97.1-85

Шайба

8

21

GB93-87

Шайба пружинная

8

22

GB5783-86

Болт М6 х16

8

23

4100QBZL-08-005

Патрубок

2



24

JB3616.1-84

Хомут

5

25

GB6170-86

Гайка

3

26

GB93-87

Шайба пружинная

3

27

GB97.1-85

Шайба

3

28

GB898-88

Шпилька

3

29

4100QBZL-08-003A-FT

Патрубок

1

30

4100QBZL-08-004

Прокладка

1

31

GB898-88

Болт М8 х20

5

Болт М8 х 22

2

Болт М8х50

1

32

GB848-85

Шайба 8

8

33

GB51-76

Гайка 8

8





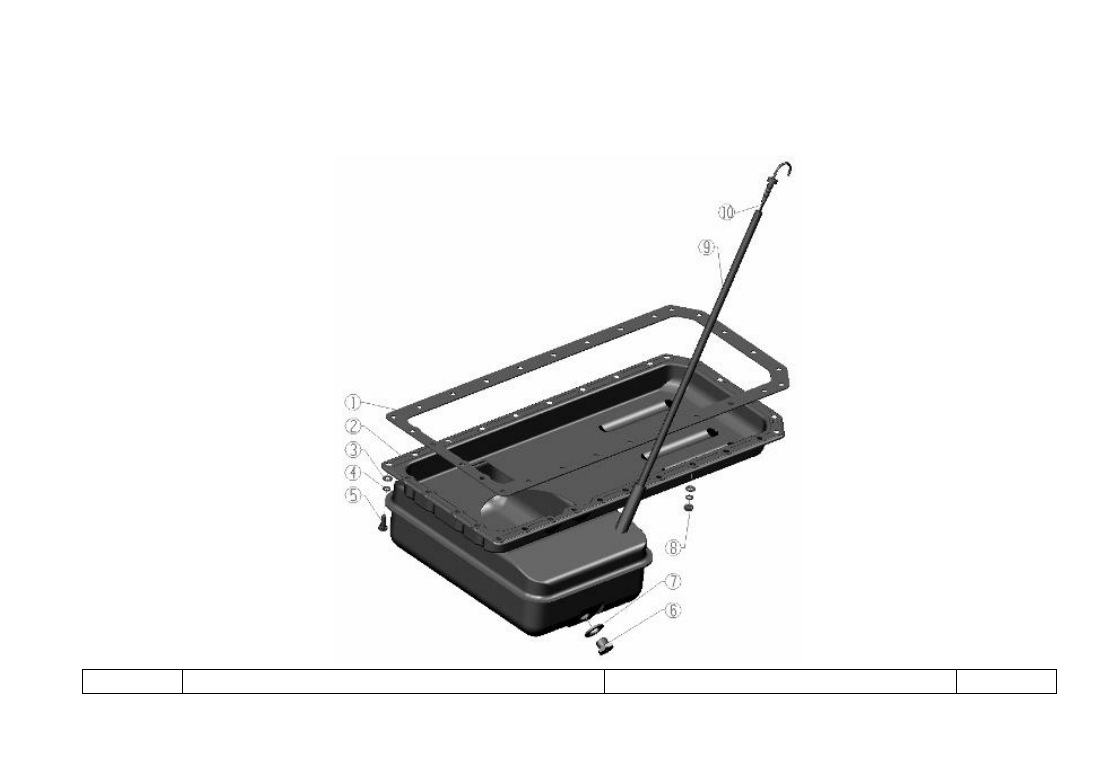

Картер масляный

№

Номер детали

Наименование детали

К-во



1

4100QB-01-054A

Прокладка

1

2

4100QB-1A-01.06A.01

Картер масляный

1

3

GB97-76

Шайба 8

29

4

GB93-87

Пружинная шайба

29

5

GB21-76

Болт М8 х 20

12

6

4100QB-1A-01.06-001

Пробка сливная

1

7

JB982-77

Шайба

1

8

GB51-76

Гайка

17

9

4100QB-1A-01.06.03

Трубка указателя уровня масла

1

10

4100QB-01.06.02C

Указатель уровня масла в сборе

1
