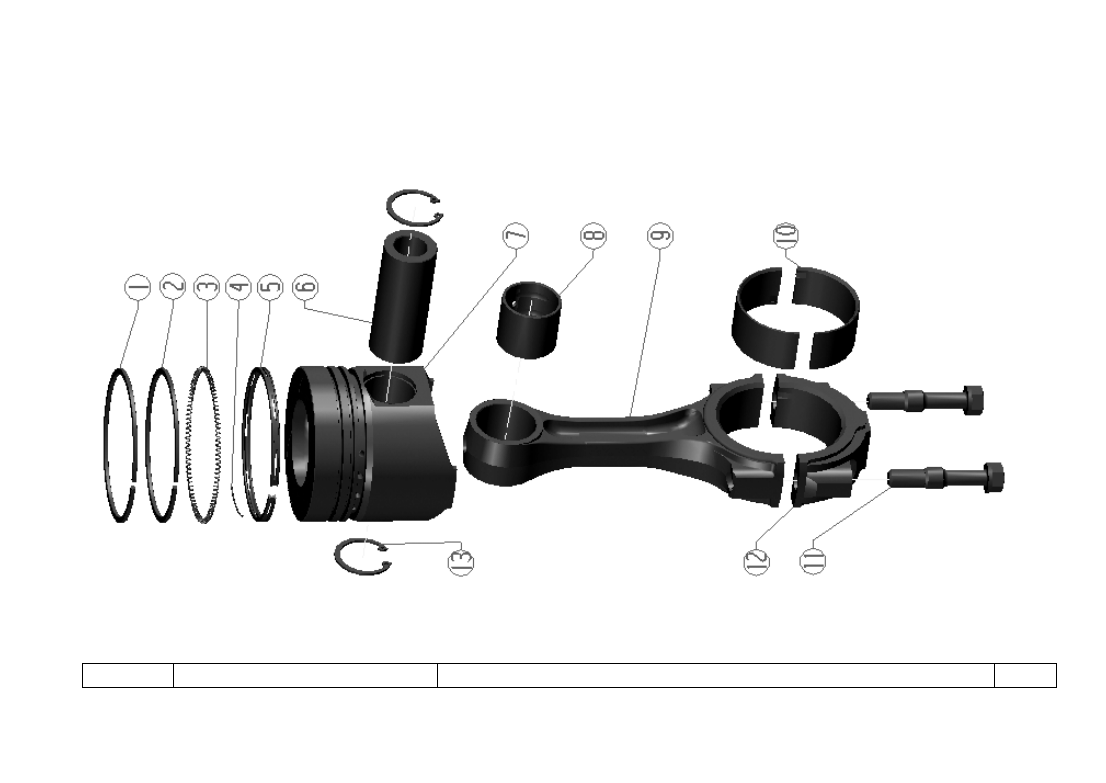

Поршень и шатун







№

Номер детали

Наименование детали

数量



Q’ty

1

4100QBZ-04A-003

Кольцо поршневое компрессионное верхнее

4

2

4100QBZ-04A-002

Кольцо компрессионное поршневое нижнее

4

3

4100QBZ-04.01A-002

Расширитель маслосъемного



кольца

4

4

4100QB-04.01-003

Пружина

4

5

4100QBZ-04.01A-001

Кольцо



маслосъемное

4

6

4100QB-04-005

Палец поршневой

4

7

4100QBZ-04-001-FEV

Поршень

4

8

495QA-04.02-004

Втулка шатуна

4

9

4100QB-04.02-001

Шатун

4

10

4100QBZ-04-006

Вкладыш шатуна

8

11

4100QB-04.02-003

Болт крепления крышки шатуна

8

12

4100QB-04.02-002

Крышка шатуна

4

13

GB893.1-86

Кольцо стопорное поршневого пальца

8

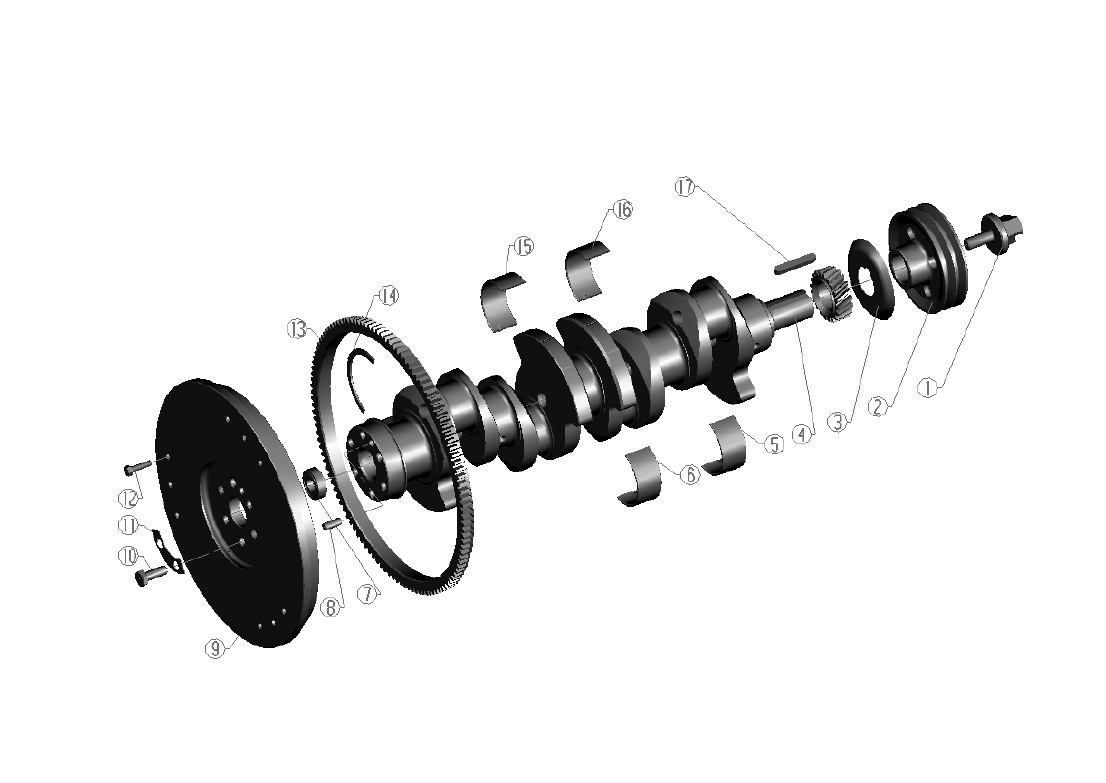

Коленчатый вал и маховик в сборе



№

Номер детали

Наименование детали

К-во



1

4100QB-05-001

Болт

1

2

495QA-05-003

Шкив

1

4100QB-19-001A-NJ

Шкив

1

4100QB-19-001

Шкив

1

4100QB-05-003A-K

Шкив

1

3

495QA-05-004

Маслоотражатель коленчатого вала

1

4

4100QBZ-05-006

Коленчатый вал

1

5

4102QB-01-009

Вкладыш        коренного    подшипника

2

6

4102QB-01-007

Вкладыш        коренного    подшипника

3

7

GB278-82

Подшипник 60203

1

8

GB119-86

Штифт В10х25

1

9

4100QB-05-008B

Маховик

1

CW4100QB-05-008

Маховик

1

EQ4100QB-05-008

Маховик

1

4100QB-05-008A-NJ

Маховик

1

4100QB-05-008B-NJ.

Маховик

1

10

495QA-05-010

Болт маховика

6

11

495QA-05-009

Шайба

3

12

495QA-05-011

Болт

6

13

495QA-05-007

Обод зубчатый маховика

1

CW4100QB-05-007

Обод зубчатый маховика

1

14

4102QB-01-010

Шайба упорная

4

15

4102QB-01-006

Вкладыш коренного подшипника

3
