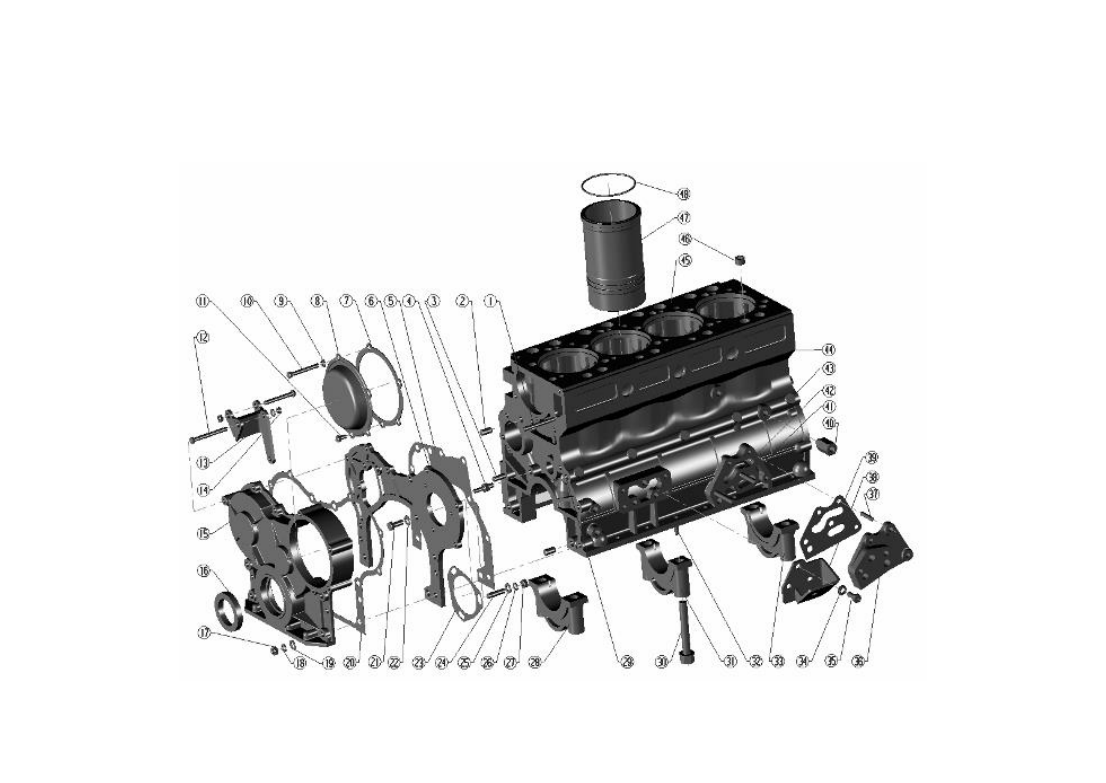

Блок цилиндров (левая сторона)



№

Номер детали

Наименование

К-во

1

GB898-76

Болт АМ8 х 70

1

2

GB119-86

Штифт А12 х 25

2

3

GB898-76

Болт АМ10 х 45

6

4

495QA-01-021

Форсунка масляная

1

5

4100QB-01-026

Прокладка

1

6

4100QB-01-027A

Пластина

1

7

4100QB-01-030

Прокладка

1

8

4100QB-01-031B

Крышка

1

9

GB97-76

Шайба

3

10

GB21-76

Болт М8х65

3

11

GB5782-86

Болт М8х16

1

12

GB21-76

Болт М8х30

1

13

GB93-87

Шайба пружинная

8

14

GB97-76

Шайба

8

15

4100QB-01-029A

Крышка распределительных шестерен

1

16

DR55×80×12

Сальник

1

17

GB6170-86

Гайка М10

6

18

GB93-87

Шайба пружинная

6

19

GB97.1-85

Шайба

6

20

495QA-01-028

Прокладка

1

21

GB5783-76

Болт М10 Х 25

3

22

GB93-87

Шайба пружинная

3

23

495QA-01-035

Прокладка топливного насоса

1

24

GB897-88

Болт АМ10 Х 30

3



25

GB93-87

Шайба пружинная

3

26

GB97-76

Шайба

19

27

GB6170-86

Гайка M10

17

28

4102QB-01.01-002

Крышка переднего подшипника коленчатого вала

1

29

4100QB-03.02-005

Пробка Ǿ 15

1

30

4102QB-01.01-005

Болт

10

31

4102QB-01.01-003

Крышка второго, третьего и четвертого подшипников коленчатого вала

3

32

GB898-88

Болт АМ8 х 16

17

33

4102QB-01.01-004

Крышка заднего подшипника коленчатого вала

1

34

GB93-87

Шайба пружинная

29

35

GB21-76

Болт М10 х25

3

36

4100QB-1A-01-039

Соединительная



пластина масляного фильтра

1

37

GB898-88

Болт АМ8 х30

3

38

4100QBZL-01.10-EQ

Кронштейн двигателя передний левый

1

39

495QA-01-038

Прокладка пластины масляного фильтра

1

40

4100QBZ-01-044

Штуцер масляного фильтра

1

41

GB898-88

Болт

2

42

GB898-88

Болт

2

43

4100QB-01-019

Заглушка

6

44

495QA-01.01-007

Заглушка

4

45

4100QBZ-01.01

Блок цилиндров

1

46

495QA-01-022

Втулка

2

47

4100QB-01-011B

Гильза цилиндров

4

48

4100QB-01-012

Кольцо



уплотнительное

8

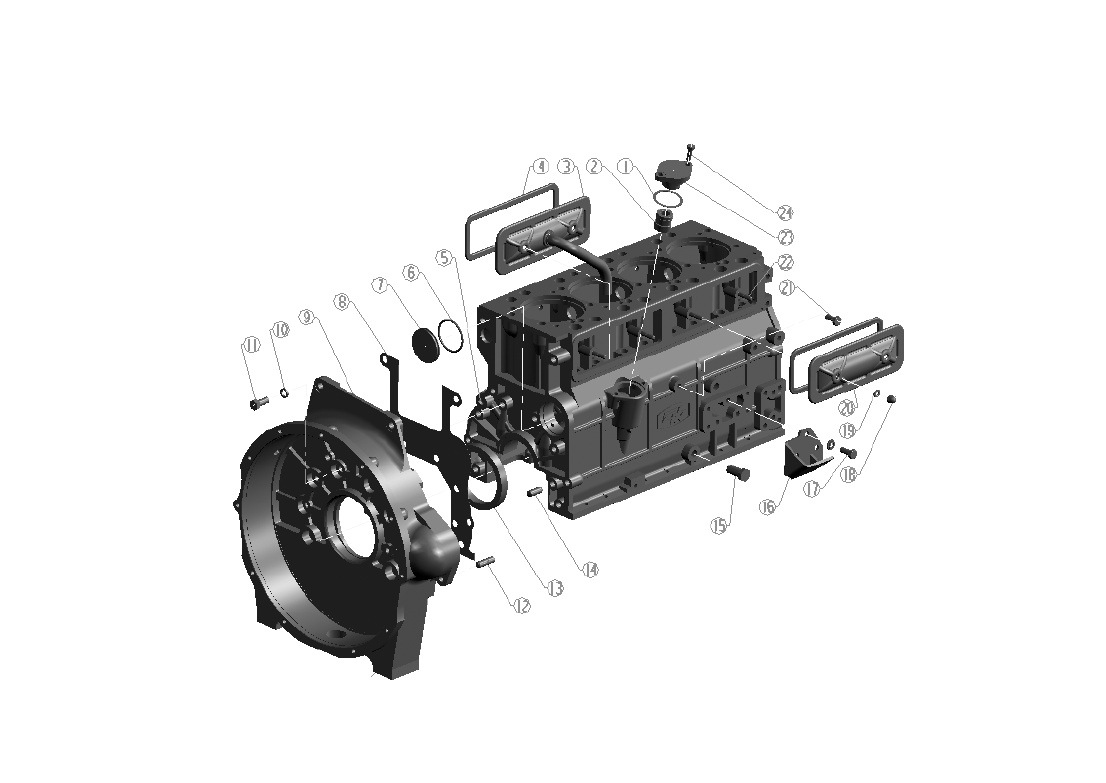

Блок

 цилиндров (правая сторона)
