Автомобили BAW. Руководство - часть 13



№

Номер детали

Наименование детали

К-во

1

4100QB-01-024

Прокладка

1

2

495QA-01-023

Прижимная втулка шестерни масляного насоса

1

3

4100QZL-01.13

Крышка толкателей

1

4

4100QB-01-057

Прокладка

2

5

4100QB-03.02-005

Пробка

1

6

495QA-01-016

Уплотнительное кольцо

1

7

495QA-01-015

Заглушка

1

8

4100QB-01-045-CW

Прокладка кожуха маховика

1

9

4102QBZ-01-047

Кожух маховика

1

10

GB93-87

Шайба    пружинная

10

11

GB21-76

Болт М12х 32

10

12

GB898-88

Болт АМ12х25

2

13

DL100×125×12

Сальник

1

14

GB119-86

Штифт





2

15

4100QBZ-11.11.02-001

Пробка

1

16

4100QBZL-01.11-EQ

Кронштейн двигателя передний правый

1

17

GB21-76

Болт М10 х 25

3

18

GB923-88

Гайка

4

19

JB982-77

Шайба

8

20

495QA-01-056

Крышка

1

21

GB3541-83

Болт

3

22

GB898-88

Шпилька

4

23

4100QB-01-025A

Крышка





1

24

GB21-76

Болт

2

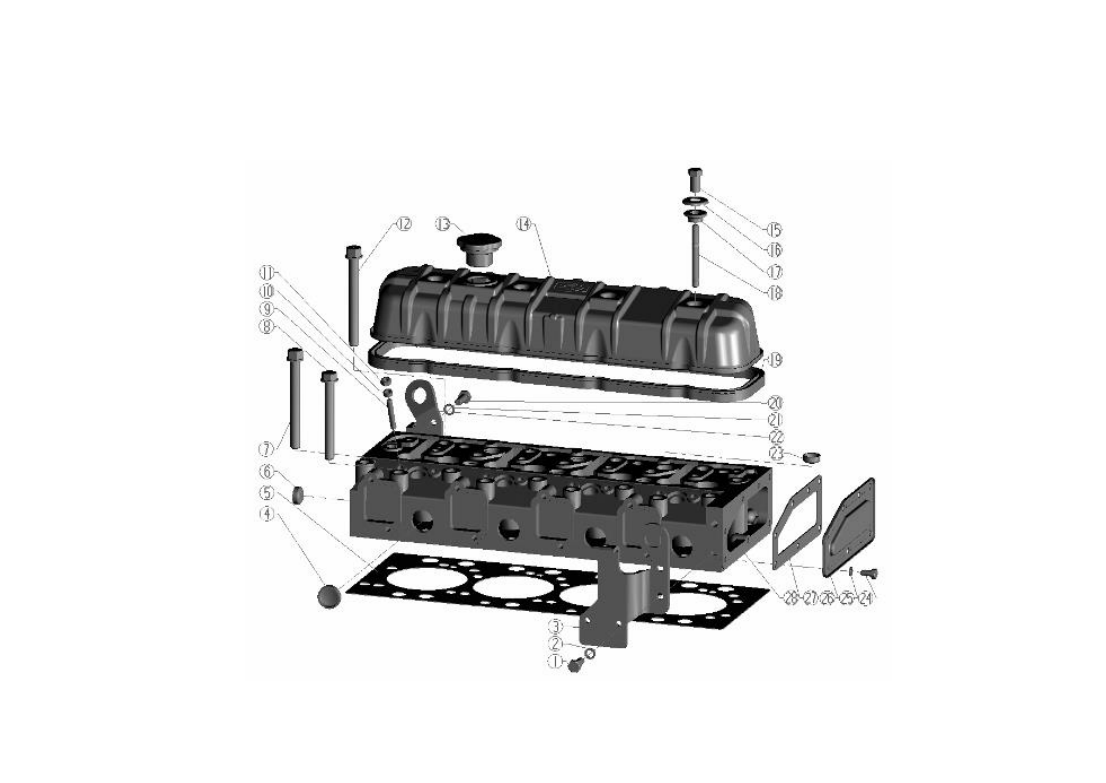

Головка    цилиндров



№

Номер детали

Наименование детали

К-во

1

GB5783-86

Болт М 10 х 25

2

2

GB93-87

Шайба пружинная

2

3

4100QBZ-03.06

Скоба монтажная

1

4

495QA-01.01-007

Пробка

4

5

4100QB-01-005

Прокладка головки блока

1

6

495QA-03.01-006

Пробка

2

7

4100QB-01-002

Болт головки цилиндров

10

8

4100QB-01-003

Болт головки цилиндров

4

9

GB898-88

Шпилька

8

10

GB93-76

Шайба пружинная

8

11

GB51-76

Гайка

8

12

4100QB-01-001

Болт

4

13

4100QBZ-03.03.02

Крышка маслоналивной горловины

1

14

4100QB-03.03.01-001-FEV

Крышка клапанная

1

15

4100QB-03-017

Болт

4

16

4100QB-03-016

Шайба

4

17

4100QB-03-015

Уплотнительное кольцо

4

18

GB898-88

Шпилька

4

19

4100QB-03-014-FEV

Прокладка клапанной крышки

1

20

GB5783-86

Болт М10х 25

2

21

GB93-87

Шайба пружинная

2

22

4100QB-03-020-EQ

Скоба монтажная

1

23

495QA-03.01-006

Пробка

3

24

GB21-76

Болт М8 х 16

7





25

GB93-87

Шайба пружинная

7

26



Крышка



27

495QA-03-008

Прокладка

1

28

4100QBZL-03.01-001

Головка цилиндров

1
