КОРПУС
СНЕГОХОД ТАЙГА СТ-500Д. УСТАНОВКА И РЕГУЛИРОВКА РЕГУЛИРОВКА ФАРЫ
Для регулировки фары:
- установите снегоход на ровной
горизонтальной площадке.
Нагрузка на снегоход - один водитель или эквивалентный вес
- перпендикулярно продольной оси снегохода установите экран на
расстоянии 3,8 м от снегохода (расстояние между центром фары и экраном)
- на экране вертикально начертите осевую линию "О", являющуюся линией
центра фары, и на высоте "Н" (расстояние между центром фары и площадкой)
от площадки пересеките его горизонтальной линией 1
- ниже линии 1 на расстоянии 25 мм нанесите линию 2, параллельную первой
- включите дальний свет фары
- с помощью регулировочных винтов фары отрегулируйте направление
светового пучка так, чтобы вертикальная ось светового пятна на экране
совпала с линией "О", а горизонтальная ось светового пятна - с линией 2.
СНЕГОХОД ТАЙГА СТ-500Д. ЗАМЕНА ЛАМП

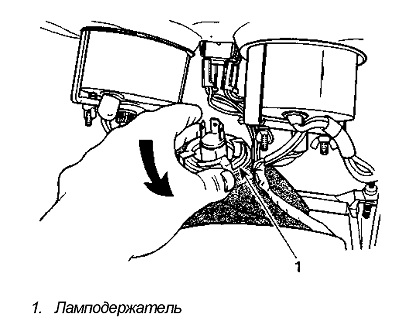

При необходимости заменить перегоревшую лампу в фаре, поднимите ка-
пот. Отсоедините колодку электрического разъема от
фары. Снимите защитный резиновый чехол и отсоедините ламподержатель.
Выньте перегоревшую лампу из фары и замените ее исправной. Установите
детали на место в обратной последовательности.
ПРЕДУПРЕЖДЕНИЕ
Во избежание сокращения срока службы галогенных ламп не касайтесь
пальцами стеклянной колбы лампы. При загрязнении лампы жировыми
отпечатками пальцев протрите стеклянную колбу чистой тканью, смоченной
спиртом
Для доступа к перегоревшей лампе заднего фонаря
снимите красный пластиковый рассеиватель. Для этого необходимо вывернуть
два винта крепления рассеивателя.
Спидометр имеет индивидуальную подсветку шкалы. Лампы подсветки шкалы
находятся на задней стороне корпуса прибора. Для доступа к перегоревшей
лампе выньте патрон с лампой, затем неисправную лампу из патрона. После
замены перегоревшей лампы проверьте функционирование соответствующего
прибора наружного освещения или сигнализации.
СНЕГОХОД ТАЙГА СТ-500Д. АППЛИКАЦИИ
Осторожно снимите старую аппликацию, подцепив ее за край. Протрите
изопропиловым спиртом поверхность и тщательно просушите. Возьмите новую
аппликацию, снимите технологическую пленку. Осторожно разглаживая,
наклейте ее на подготовленную поверхность.
ПРЕДУПРЕЖДЕНИЕ
Не наносите изопропиловый спирт или растворитель прямо на аппликацию_
СНЕГОХОД ТАЙГА СТ-500Д. УСТАНОВКА ВЕТРОВОГО
СТЕКЛА
При снятии защитной пленки частицы полиэтилена "могут остаться на
стекле. Мягкой чистой тканью, смоченной в керосине, они легко удаляются.
ПРЕДУПРЕЖДЕНИЕ
Керосин легко воспламеняем и взрывоопасен при определенных условиях.
Работайте с ним в хорошо проветриваемом помещении.
Запрещается работать вблизи открытого источника огня

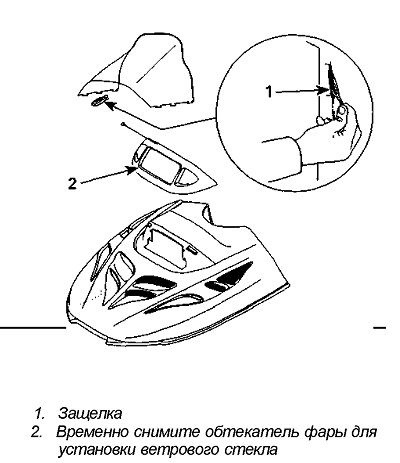

Поставьте ветровое стекло на капот и нажмите на него, пока ушки
полностью не войдут в пазы капота. Заприте ушки защелками, как показано.
СНЕГОХОД ТАЙГА СТ-500Д. КАПОТ
Перед установкой капота подтяните гайки крепления регулировочных
кронштейнов, не затягивая их. Установите капот на снегоход, зафиксировав
его двумя защелками. Закройте капот и отрегулируйте его максимальное
прилегание к ответным деталям. Аккуратно поднимите капот и затяните
гайки на кронштейнах.
