СНЕГОХОД ТАЙГА СТ-500Д. РЕГУЛИРОВКА СХОЖДЕНИЯ ЛЫЖ

Определения

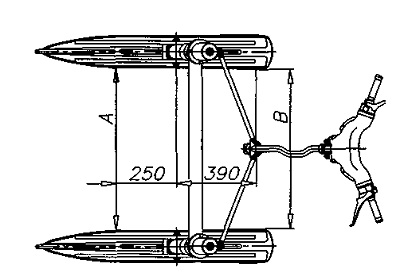

Схождение лыж - разность расстояний, замеренных между передним краем лыж А и задним краем В, если смотреть сверху.

СНЕГОХОД ТАЙГА СТ-500Д. РУЛЬ И СХОЖДЕНИЕ ЛЫЖ

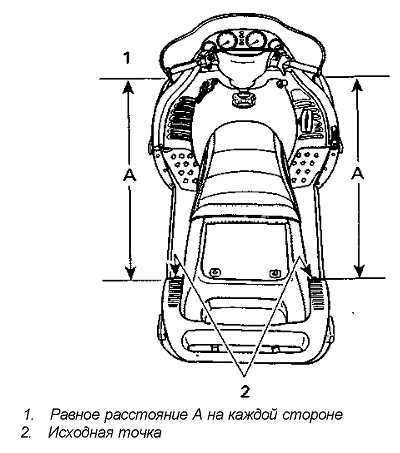

Проверьте, чтобы руль располагался прямо, когда лыжи снегохода находятся в положении "прямо-вперед" измерением расстояния А от крайних точек наконечников руля до самой задней кромки тоннеля, как показано на рис.

ПРИМЕЧАНИЕ: Исходная точка должна быть одной и той же относительно каждой стороны.

ВНИМАНИЕ

Не пытайтесь регулировать положение лыж "прямо-вперед" поворотом ушкового болта на рулевой тяге 20, 27

Методика регулировки схождения

лыж:

- проверьте, чтобы руль располагался прямо

- ослабьте контргайки 15 обеих рулевых тяг 20, 27

- вращением рулевых тяг добейтесь, чтобы при положении лыж "прямо-вперед" расстояние А в передней части лыж было больше, чем расстояние В в задней части лыж на 10 мм (А-В=10 мм)

- затяните контргайки рулевых тяг.
ВНИМАНИЕ

Не удлиняйте рулевую тягу так, чтобы длина резьбовой части L ушкового болта была более 20 мм

Чтобы убедиться, что лыжи в положении "прямо - вперед", положите параллельно предварительно отрегулированной гусенице длинный ровный брус и измерьте расстояние между передней и задней частями лыж и брусом. При правильной регулировке схождения лыж расстояние у передней части лыж должно быть на 5 мм больше, чем у задней на каждой стороне для общего схождения в 10 мм.


СНЕГОХОД ТАЙГА СТ-500Д. СМАЗКА РУЛЕВОГО УПРАВЛЕНИЯ И ЛЫЖ

26 Смазочные соединения

Пользуйтесь только смазкой ЦИАТИМ-201, ЦИАТИМ-221 или Литол-24.

Смазать:
- рулевой вал в опорных подшипниках

- штоки подвески, поворотные оси лыж, рычаг управления

- сферические подшипники болтов ушковых рулевых тяг.
