СНЕГОХОД ТАЙГА СТ-500Д. ВЕДУЩИМ ВАЛ











СНЯТИЕ


Слейте масло из коробки передач. Поднимите и закрепите заднюю часть снегохода на весу.

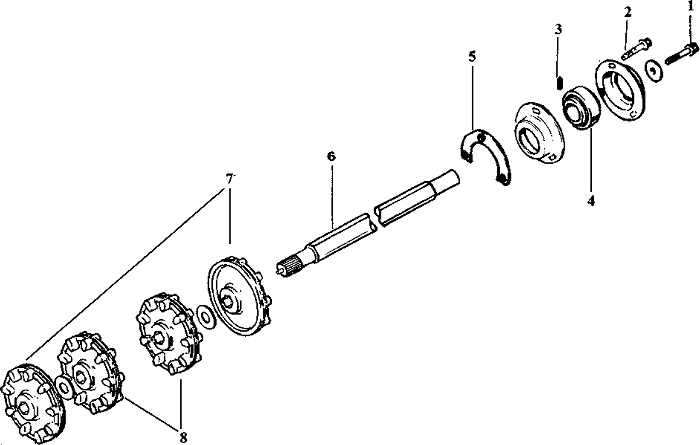

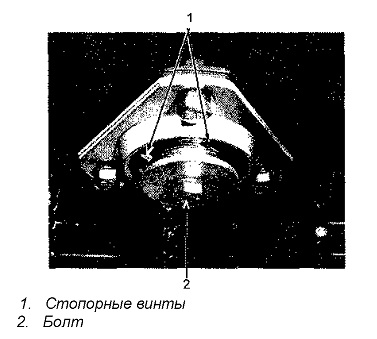

Снимите подвеску. См. раздел 07-02. Снимите глушитель. Выверните болт 1 с конца ведущего вала 6. Ослабьте стопорный винт 3 на подшипнике 4.









Выверните три болта 2 крепления подшипника 4, затем удалите внутреннюю накладку 5. Ослабьте стопор 3 подшипника. Используя съемник подшипника, снимите его с вала.

Снимите коробку передач. См. раздел 05-07. Снимите ведущий вал.

РАЗБОРКА

7, 8 Ведущие колеса

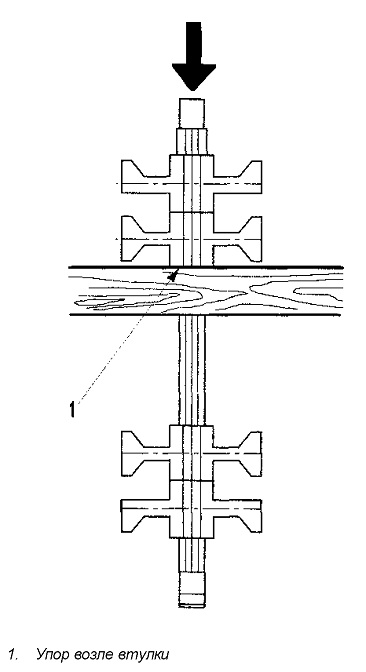

Для снятия напрессованных ведущих колес пользуйтесь прессом и соответствующей опорой, как показано на рисунке. Имеется два типа ведущих колес.





ПРИМЕЧАНИЕ: Заменяйте ведущие колеса, усиленные кольцом, на тот же тип, что и был снят.







СБОРКА

6, 7, В Вал и ведущие колеса

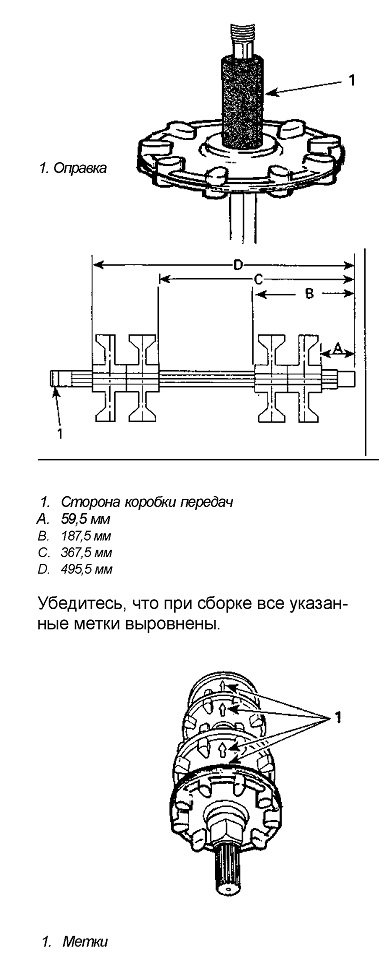

Для установки ведущих колес пользуйтесь прессом и соответствующей оправкой, как показано на рисунке. Ведущий вал собирайте по следующим размерам.





ПРЕДУПРЕЖДЕНИЕ

Одно и то же ведущее колесо не должно напрессовываться дважды на вал. Если метки не совпадают, используйте новое ведущее колесо



СМАЗКА

15 Смазочные соединения
Смажьте концевой подшипник смазкой Литол-24, ЦИАТИМ-221 или
ЦИАТИМ-201.
