Колёсный трактор серии TE25 Foton. Руководство - часть 16

ОПИСАНИЕ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ





50



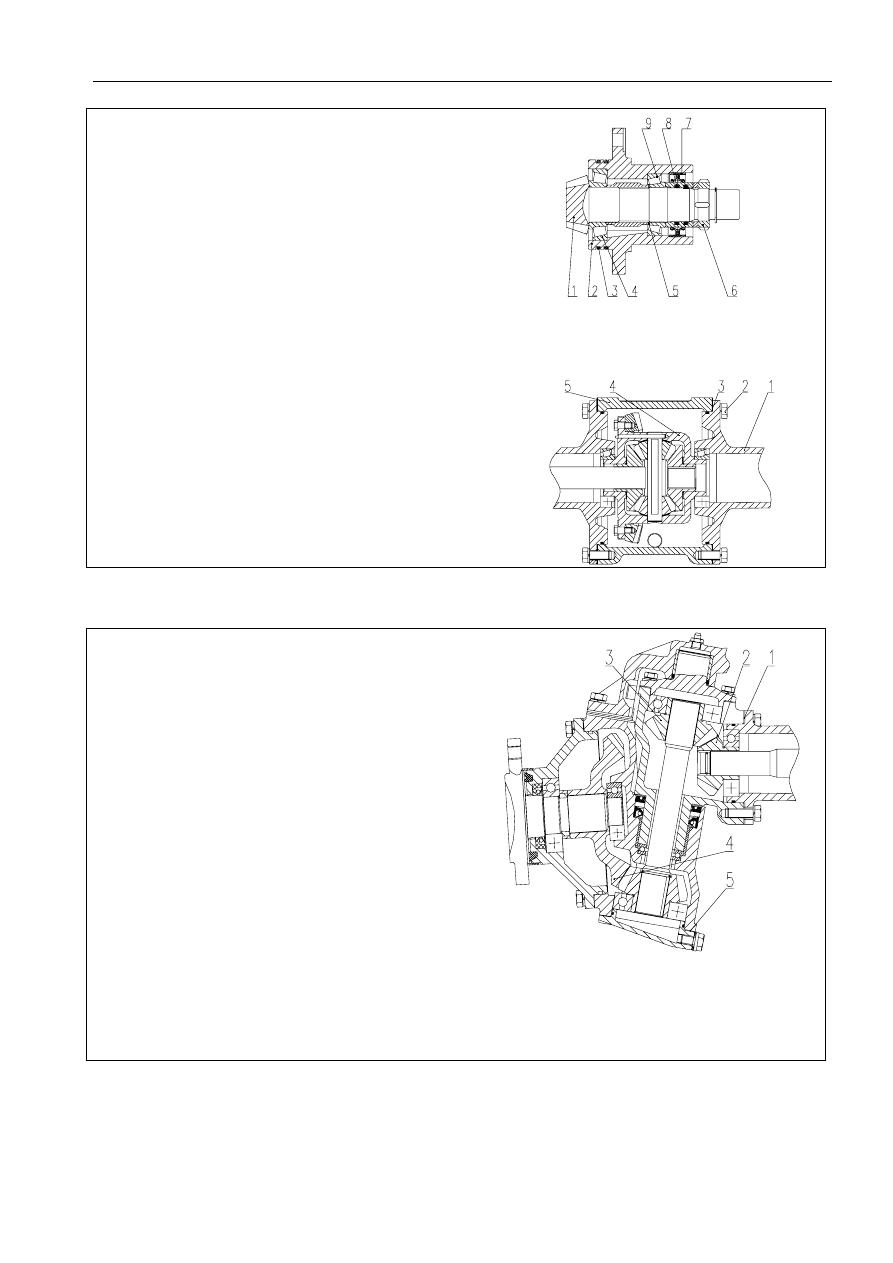

4.8  регулировка переднего ведущего моста



l  регулировка центрального привода
переднего ведущего моста

2 роликового подшипника на вале малой конусной шестерни

переднего  моста  и 2 роликового  подшипника  на  корпусе  дифференциала
предварительно натянуты , при эксплуатации возникается осевой
 люфт вала малой конусной шестерни  и  корпуса дифференциала .
Поэтому следует периодически проверить (техобслуживаниечерез
каждые1600h ) . Регулировка малой конусной шестерни выполняется с
помощью регулировочных шайб 5 для получения крутящего
момента вала шестерни（0.7～1.0）N·m，в конце концов затянуть гайку

6 .



Регулировка  подшипника  копуса  дифференциала                            1.вал

шестерни

2.

 корпус подшипника

выполняется путем умножения（или уменьшения）             3.O-образное кольцо   4.подшипник
равномерных количеств шайб 5 , затянуть болты 2               5. рег. шайба 6.гайка 7.консервация
переместить вал малой конусной шестерни , если                8. O-образное кольцо   9. подшипник
момент вращения больше（1.4～1.7）N·m бес
установки дифференциала , то подходит предва-
рительный натяг . В это время аксиально толкать
большую шестерню , не должно любое перемещение .







1

.        1кожух  полувала 2.болт 3.  регулировочная  шайба
4.

дифееренциал  5.корпус ведущего вала


l  регулировка привода переднего ведущего моста

4.9  регулировка механизма гидравлического подъема



Сначала  установить  рычаг  управления  подъемом  сельсхозинвентаря  нейтральное  положение ,указанное  в

чертеже，потом  регулировать  зазор  между  упором  задвижного  штока  и  упорным  штифтом  закрепленным  на  подъемном

вале, и можете контролировать положения поъема и опускания сельхозинвентаря .



Первоступенчатая  регулировка  выбоины  зацепления  и

боковыезазоры  ведущей  и  ведомой  шестерней  промежуточной
передачи  стороны  переднего  ведущего  моста  проводится  с
помощью регулировочных шайб 1 ；второступенчатая регулировка
выбоины  зацепления  и  боковыезазоры  ведущей  и  ведомой
шестерней  промежуточной  передачи  проводится  с  помощью
регулировочных  шайб 5 . зазоры  в  двух  местах  требуются  в
пределе（0.25～0.45）mm .








1.

Регулировочная

шайба

2.

ведушая шестерня промежуточной передачи

3.

  ведомая  шестерня  промежуточной  передачи  4.  ведомая

шестерня конечной редцкции  5.Регулировочная шайба

ОПИСАНИЕ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ





51



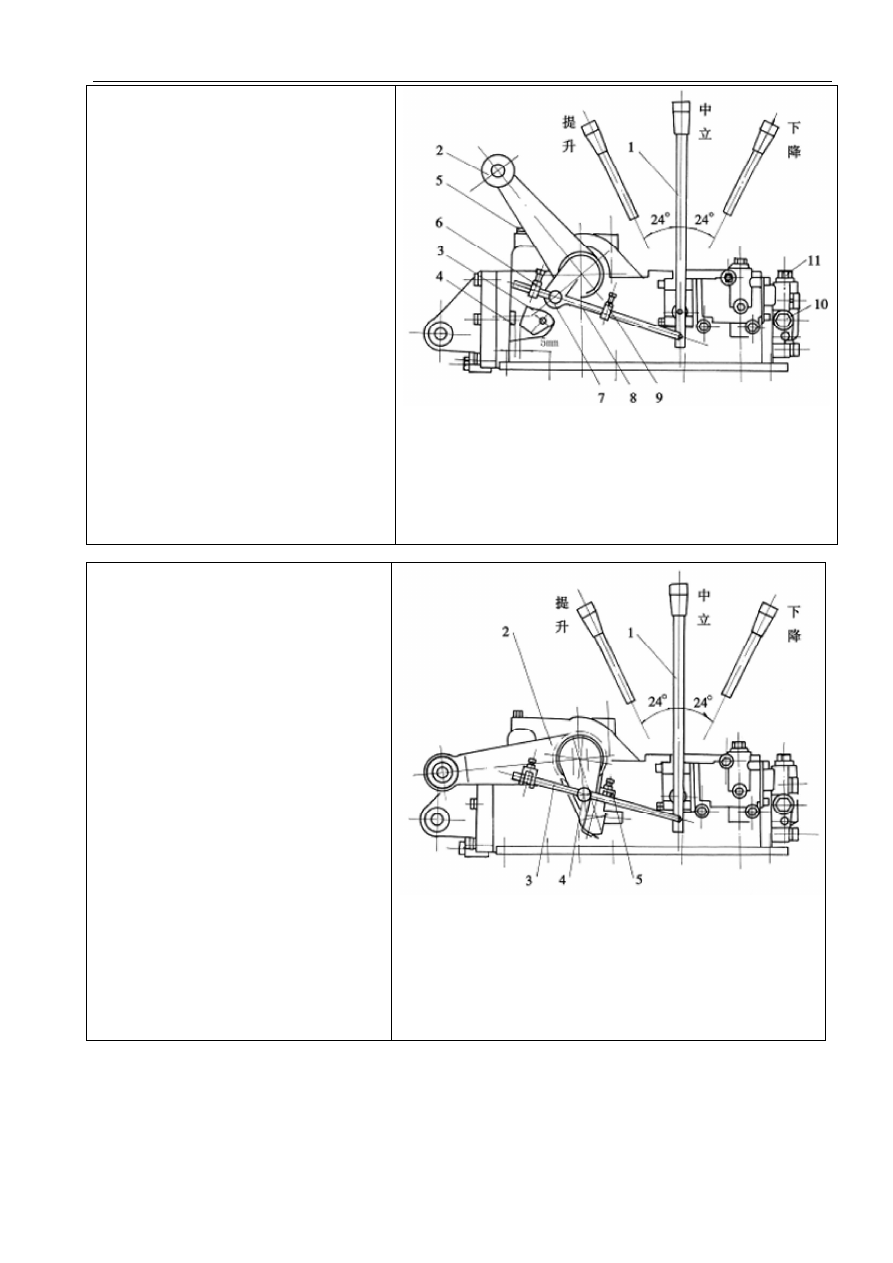

l регулировка  положения  максимального

подъема сельхозинвентаря

сначала крутить нарушный подъемный рычаг

2  в  направление  подъема  для  получения  зазора
5mm（в  месте  пробки  воздушника 5  вставить
прокладку

5mm）между

нижним

торком

внутреннего

подъемного

рычага  3  и

ограничителем-штифтом задней торцевой крышки
подъемника 4 . Регульровать  расстояние  между
подъемным  упором  6  и  упорным  штифтом  7  на
（9～10）mm，  потом  закрепить  упор 6 на
толкателе  возвращения  на  исходное  положение 8
с помощью болтов и застопорить болты гайками .



Рис.  регулировка положений подъема

1.

рычаг  управления    2.нуружный  подъмный  рычаг   3.  внутренний

подъмный рычаг 4.граничитель-штифт
5.

пробка  воздушника  6.подъемный  упор    7.упорный  штифт   8.толкатель

9.

упор опускания  10 болт-пробка гидравлического выхода 11.регулятор







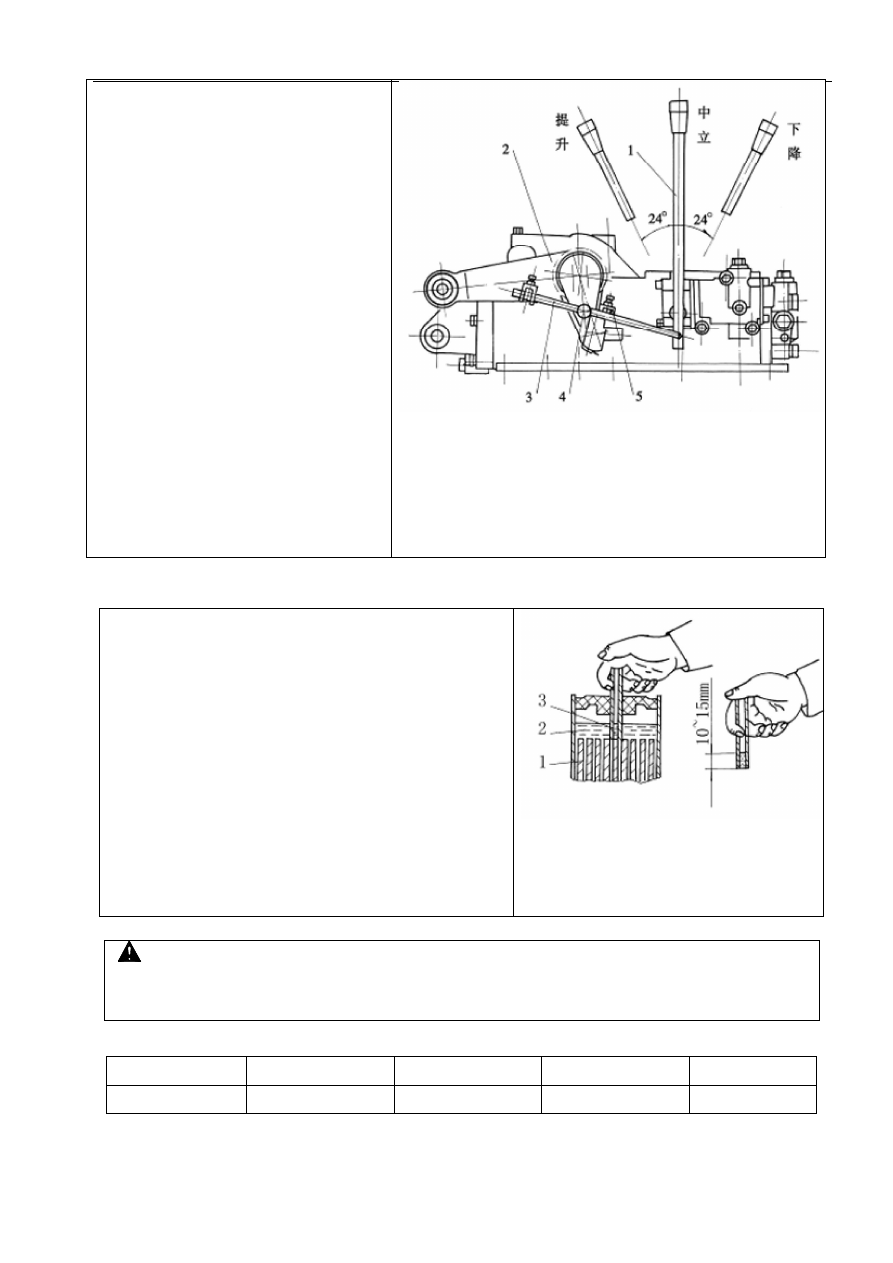

l  регулировка  самого  низкого  положения

опускания  сельхозинвентаря

Сначала  крутить  нарушный  подъемный  рычаг
2  в  направление  опускания  до  самого  низкого
положения ( в  это  время  поршень  в  цилиндре
толкали  приблизательно  до  мертвой  точки ) ,
регулировать

расстояние

между

упором

опускания 5 на  толкателе 3 и  упорным
штифтом  в  пределе  （9～10）mm  .  Потом
закрепить его на толкателе  с помощью болтов
и гаек на упоре 4 .







Рис.  регулировка положений опускания

1.

рычаг управления

  2.

нуружный подъмный рычаг



 3.

толкатель  4.

упорный штифт



5.

упор опускания



ОПИСАНИЕ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ





52









предупреждение：В электролите аккумуляторов агрессивность，не допускается впрыск в глаза и кожу, одежду, в

случае впрыска в них немедленно промыть чистой водой .

n

 напряжение и вместимость аккумуляторов



l  регулировка  самого  низкого  положения

опускания  сельхозинвентаря

Сначала  крутить  нарушный  подъемный  рычаг
2  в  направление  опускания  до  самого  низкого
положения ( в  это  время  поршень  в  цилиндре
толкали  приблизательно  до  мертвой  точки ) ,
регулировать

расстояние

между

упором

опускания 5 на  толкателе 3 и  упорным
штифтом  в  пределе  （9～10）mm  .  Потом
закрепить его на толкателе  с помощью болтов
и гаек на упоре 4 .







Рис.  регулировка положений опускания

1.

рычаг управления

  2.

нуружный подъмный рычаг



 3.

толкатель  4.

упорный штифт



5.

упор опускания



4.10  техобслуживание аккумуляторов

Перед  проверкой  электролита  в  аккумуляторах  необходимо остановить  трактор  на  ровном месте , заглушить
двигатель , провести работу после охлаждения аккумуляторов .
①

Очистить  аккумуляторы  и  воздушник , удалить  окись  на  полюсной  колонке, проверить  уровень
электролита . Нормальный  уровень  должен  быть  выше  массовой  пластинки（10～15）ｍｍ，при
необходимости  следует  добавить дистиллированную  воду, категорически  запрещается  добавка  речной,
колодезной воды и водопроводной воды.

②

Проверка состояния заряда аккумуляторов проводится с помощью гидрометра，после заряда утельная
плотность  электролита  аккумуляторов должна  быть 1.28. В  случае  величина  отношения  снизилась  до
1.17，  то  нужно  провести  заряд  в  соотвествии  с  требованиями《описание  техобслуживания  свенцово-
кислых аккумуляторов》. Также можно проверить состояние заряда с помошью вольтметра. Соединить
положительные  и  отрицательные  полюсы  с  полюсами  аккумуляторов , по  сравнению  показания
напряжения  с  показаниями  в  таблище  можно  примерно  определить  емкость  аккумуляторов. Если
напряжение аккумуляторов ниже 12.20V，следует немедленно их зарядить.



напряжение（V）

12.60

12.40

12.20

12.00

состояние аккумулятора

полная вместимость

3/4вместимости

1/2вместимости

примерно нет вмес

ОПИСАНИЕ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ





53



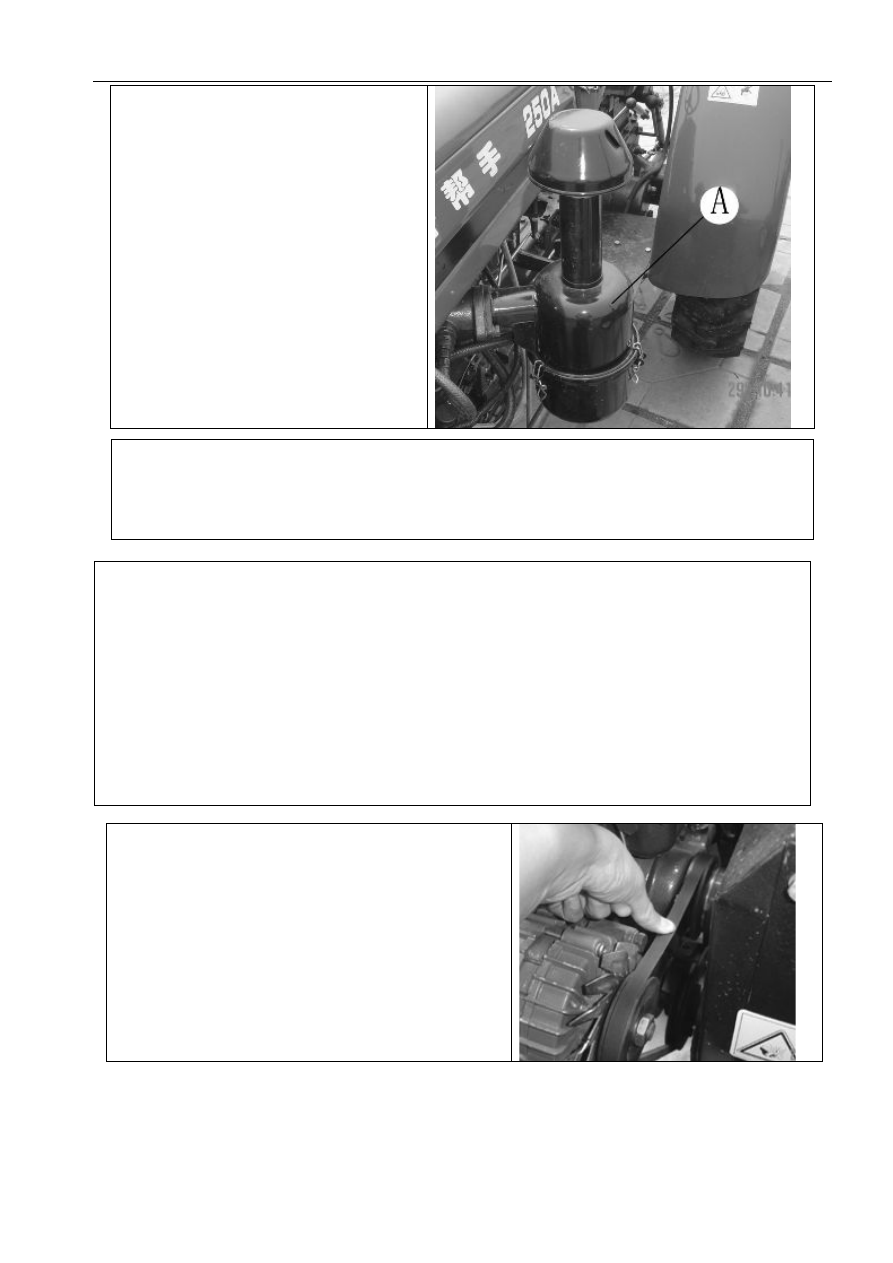

4.11

техобслуживание

маслованного

воздухоочистителя

Открыть  крюк  А  под  ВО  (см.  рис.)，снять

маслосборник  на  днище，удалить  грязное  масло
，

очистить

бензином

и

дизелином，и

одновременно

очистить

фильтрующие

элементы，снова  залить  свежее  масло  до  уровня
масла , потом их нормально установить на место

.









●

важный пункт：

правильные эксплуатация и техобслуживание ВО непосредственно влияют на срок службы двигателя, поэтому необходимо сохранить их

чистоту  постоянно. При  операции  на  поле  в  каждой  смене  нужно  провести  проверку, очистку  и  замену  масла. В  случае  укомплектования  уборщика  поднять

положение ВО на одну ступень , будет еще лучше . При техобслуживании сухого ВО запрещается очистка фильтрующих элементов водой .











4.12

 использование и техобслуживание сухого ВО

Описание использования сухого ВО

1、

В случае забивания ВО сигнализатор дает сигнал предупреждения или после работы 50~100 ч.，нужно провести техобслуживание основного филитрующего элемента ；

2、

Если в рабочей среде много пылей，основной филитиующй элемент следует очистить через каждые 8ч. или в каждой смене ；

3、При невозможности очистки пыли или грязи на основном филитиующем элементе или в случае его повреждения следует своевременно заменить .

метод техобслуживания сухого ВО

1、

Вынуть элементы，очистить внутренний корпус ВО шерстяной щеткой，удалить пыли из резиновой пылеосадительной сумки；

2、

Вращая фильтрующий элемент , удалять пыль изнутри наружу жатым воздухом меньше 500Kpa ；

3、

Снова установить фильтрующий элемент .





4.13 регулировка натяга ленты вентилятора

Нажать  среднюю часть  ленты  вентилятора  большим пальцем

с

приложением

силы  （29.4～49.0）N，размер

нажатия（15±3）ｍｍ（см. рис.）. В  случае  несоответствии  с
настоящим

требованием，следует

провести

регулирование

，

метод указан в нижеследующем ：

Ослабить  закрепительные  гайки  на  регулирующей  опоре

двигателя  ，наружу  тянуть  двигатель  для  затягивания  ленты
，

затянуть гайки на регулирующей опоре двигателя .





4.14 проверка масла в поддоне двигателя и замена масла
