ОПИСАНИЕ ОПЕРАЦИИ





сельхозинвентарь  прекращает  опускание  и  начинает  работу  при  такой  глубине  пахоты ( метод
регулирования приведен в“регулировка системы гидравлического подъема ”) .
l   регулирование высоты
l  В случае зацепления трактора с сельхозинвентарем с полевыми колесами производится ругулирование

высоты .

Глубину пахоты сельхозинвентаря контролирует высота от регулировочных полевых колес до дна плуга .
При  эксплуатации  установить  блок  передачи  опускания  на  самое  низкое  положение  опускания .  Когда
сельхозинвентарь опускается до назначенной глубины пахоты , рычаг все-таки на положении опускания (
метод регулирования приведен в“регулировка системы гидравлического подъема ”) . Сельхозинвентарь
будет проводить работу при такой глубине пахоты .

внимание：При эксплуатаци провести регулирование 2 блока передачи возвращения на исходное

положение  в  положении  задвижного  рычага  в  соответствии  с  требованием  агрономии  и
комплектованным  сельсхозинвентаря . Высота  подъема и  опускания  сельсхозинвентаря  зависит  от
положения  задвижного  рычага . Блок  подъема  и  блок  опускания  отдельно  контролируют  высоты
подъема и опускания сельсхозинвентаря .



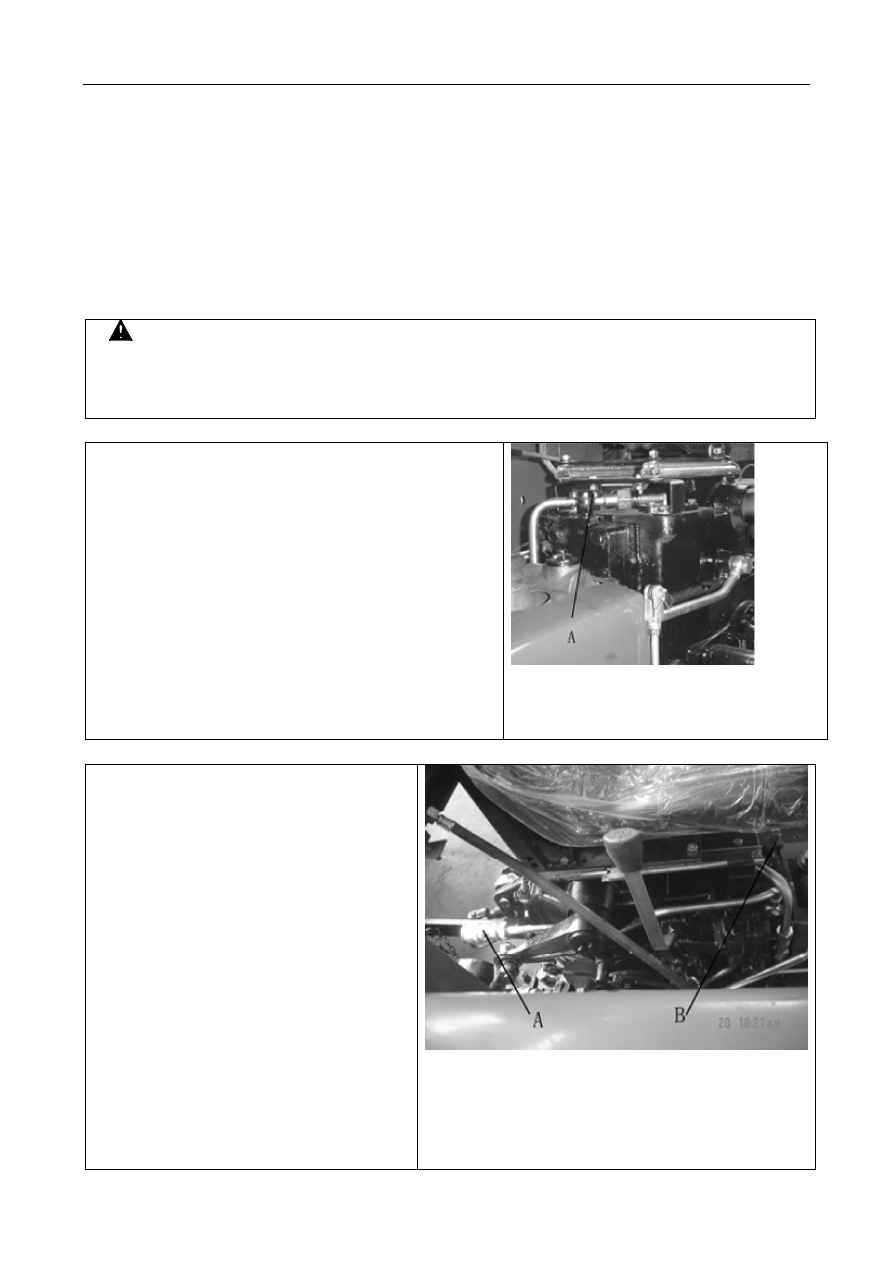

l  регулирование скоростей опускания
 Регулирование

скоростей

опускания

может

контролировать  скорость  опускания  сельхозинвентаря .
Выбо  подходящей  скорости  опускания  сельхозинвентаря
может  избежать  повреждения  сельхозинвентаря . При
выпуске  из  завода  регулировочный  вентиль  скоростей
опускания  уже  предварительно  отрегулирован . При
работе  водитель  может  провести  перенастройку  в
соответствии  с  используемыми  инструментами  и
твердостью поверхности земли .

①

При

вращении

регулирующего

вентиля  A по

направлению  часовой  стрелке  уменьшается  скорость
опускания сельхозинвентаря ；
②

При  вращении  регулирующего  вентиля A против

движения  часовой  стрелки  повышается  скорость
опускания сельхозинвентаря ( см. рис.)







l  гидравлический  вывод  и  использование

гидравлического замка

①

  крутить  регулирующий  вентиль  скорости
опускания по направлению часовой стрелки
B  вплоть  до  упора  (в  это  время  вентиль
закрыл  вход-выходное  отверстие  масла) .
Надежно  соединить  быстросъемную  муфту
с  масляным  отверстием  сельхозинвентаря,
надежно

соединить

соединитель

гидравлического вывода А  с  соединителем
сельхозинвентаря，затем

тянуть

рычаг

распределителя  на  положение  подъема , то
можно  осуществить гидравлический вывод.
Простой

гидровыход

только

может

контролировать  маслоцилиндр  одинарного
действия .

②

При  эксплуатации  гидровывода , когда
сельхозинвентарь

установлен

на

положении

подъема,  если

затянуть

регулирующий вентиль B до упора для не
возможности

возврата

масла

в

маслоцилиндр,

сельхозинвентарь



38



ОПИСАНИЕ ОПЕРАЦИИ





застопорен на положении транспорта，. В
это  время  регулирующий  вентиль  играет
роль гидравлического замка .



Важный пункт：При далеком расстоянии движения трактора с зацепленным сельхозинвентарем

следует законтрить сельхозинвентарь гидравлическим замком во избежание трогания рычага
распределителя при движения трактора , что приведет сельхозинвентарь к неожиданному опусканию , к
аварии .



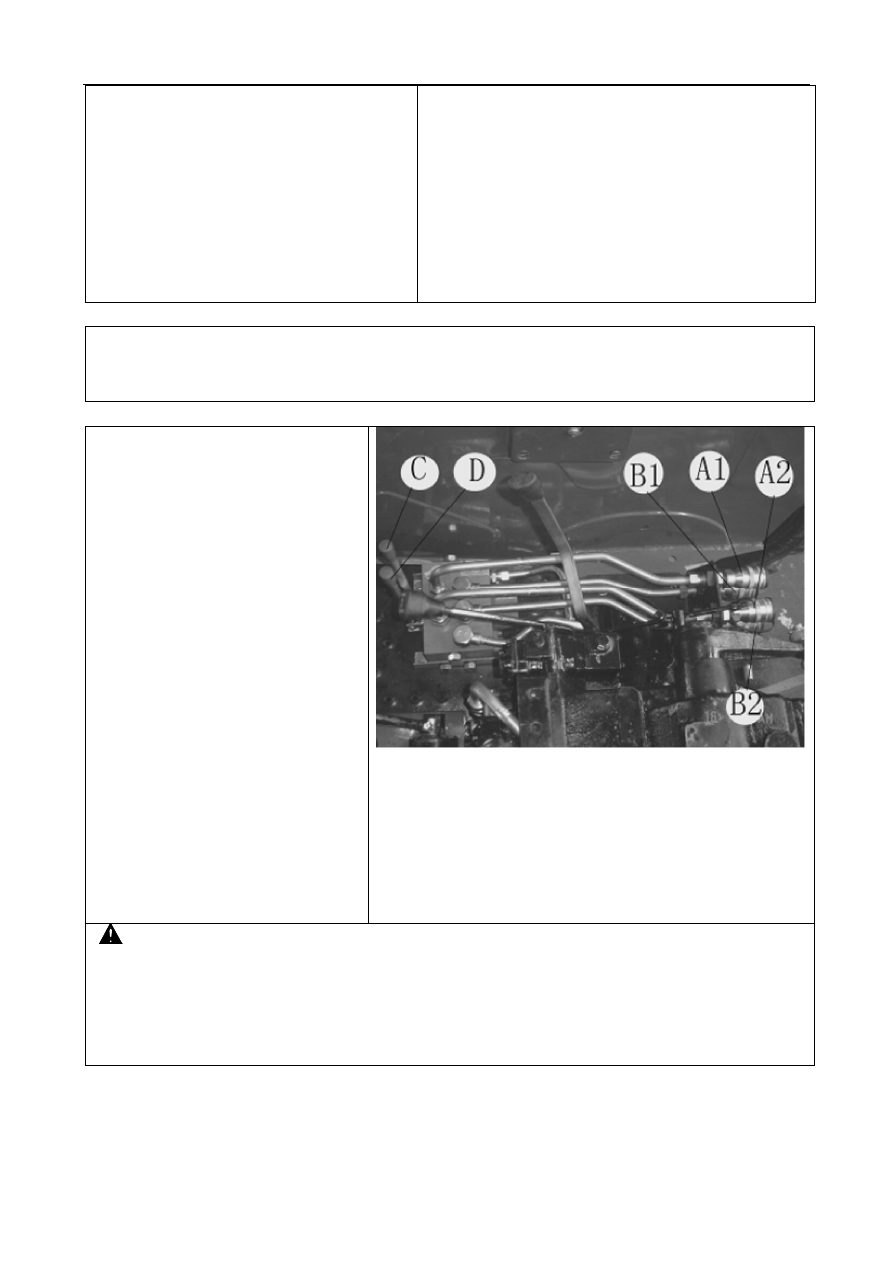

l  использование

блок

клапанов（выброчная
установка）

1.

Заглушение двигателя.

2.

Установка  подъемника  на

положение опускания.

3.

Перемещение  рычага  вентиля

гидравлического  вывода  вперед  и
назад  для  устранения  давления
корпуса

гидравлической

быстросъёмной муфты .

4.

Снять

уплотнительную

крышку  быстросъёмной  муфты  ,
очистить их .

5.

  Надежно  соединить  запосной

соединитель（в

ящике

ЗИП）с

соединителем

быстросъемной

муфты,дальше

соединить

вход-

выходное  маслоотверстие  цилиндра
двойного  действия  сельхозинвентаря .
На  блоке  клапанов  есть 4соединителя-
мама

быстросъемной

муфты

A1、B1和A2、B2，рычаг

C

контролирует  первый  гидравлический
вывод A1、B1，рычаг D контролирует
второй гидравлический вывод A2、B2 .



внимание：

1.

При  останове  установки  гидравличесткого  вывода  подставку  соединителя  следует  надежно

накрыть уплотнительной крышкой .
2.

Не допускается одновременное исполозование подъемника и установки гидравличесткого вывода

.
3.

После управления установкой гидравличесткого вывода следует установить рычаг на нейтральное

положение , а то , будет возможность перегрев гидравлической системы.



39



ОПИСАНИЕ ОПЕРАЦИИ





l  использование

механизма

подвешивания

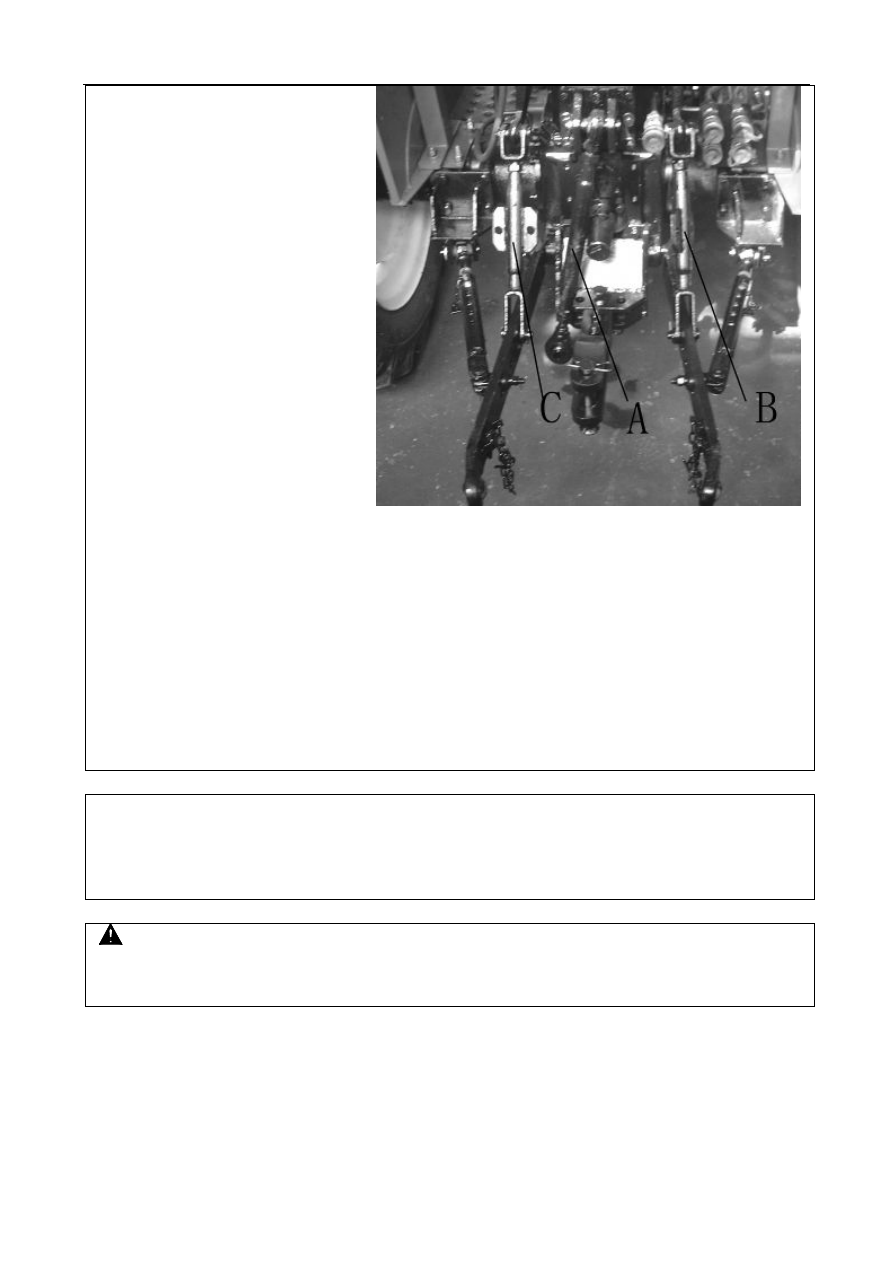

При  работе  пахоты  плугами  следует
провести регулирование горизонтально
и  вертикально  с  целью  обеспечения
равномерной глубины пахоты.
①



горизонтальное

регулирование：регулировать
длину  рычагаA для  обеспечения
горизонтальности  подсошника  в
продольном

направлении.  В

случае

глубокой

пахоты

в

передней  части , а  в  задней  части
неглубокой или отхода плуг от дна
канавки следует удлинить верхний
рычаг；в

случае

неглубокой

пахоты  в  передней  части , а  в
задней  части  глубокой  следует
сократить верхний рычаг.

②



горизонтальное

регулирование

：

Регулировать  длину  левого  и

правого  рычагов  для  обеспечения
горизонтальности  подсошника  в
поперечном

направлении.

Удлинить

правый

подъемный

рычаг B для  увеличения  глубины
пахоты

первого

лемеха；сократить

правый

подъемный рычаг, глубина пахоты
станет  мелкой . Обычно  левый
подъемный рычаг не регулируется
, регулировка  проводится  только
при  недостаточности  величин
регулировки  правого  подъемного
рычага

для

обеспечения

равномерной

глубины  пахоты

лемехов.





важный пункт：
l  При  операции  вспашки  строго  запрещается  регулирование  тяги  сельхозинвентаря  методом
фиксирования ограничительного рычага .
l  При  вспашке  трактора  строго  запрещается  поворот  в  неподнятом  состоянии  сельхозинвентаря  во
избежание механизма подвешивания .



внимание：Ограниченный рычаг предназначен для предотвращения удара нижнего рычага

на задние колеса из сильного калебания при повороте трактора на обочине поля . Когда
сельхозинвентарь расположен в положении вспышки, ограничительный рычаг находится в свободном
состоянии, допускается определенная величина калебания между трактором и сельхозинвентарем .



40



ОПИСАНИЕ ОПЕРАЦИИ





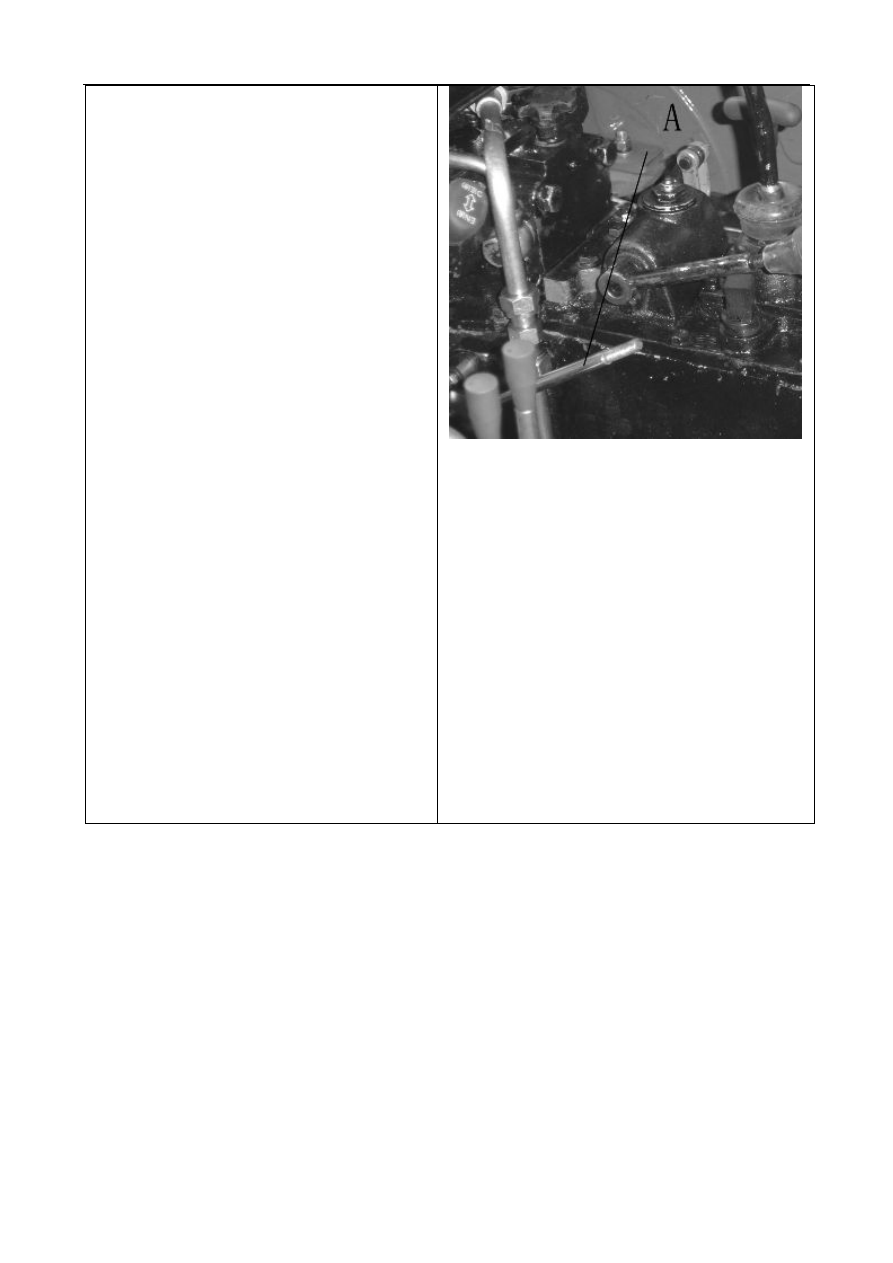

2.4.17

использование

вала

отбора

мощности（для

сцепления

одинарного

действия）
включение  и  выключение  силовой  энергии  вала
отбора мощности осуществляются с помощью
управления  рычагом  A отделения  силового
вывода  на  правой  стороне  коробки  передач  и
рычага  переключения  передачи  силового  вывода
в задней части на левой стороне коробки передач
. Когда  толкать  вниз  рычаг  отделения  силового
вывода  с  переднего  верхнего  положения, рычаг
отодвигает  назад  втулку  зацепления  в  коробке ,
сцепляется

вал

отбора

мощности，если

отодвигать  его  в  обратном  направлении , то
отделяется . Тянуть  вперед  рычаг  переключения
передач  отбора  мощности  ,  то  получается
передача  высокой  скорости；тянуть  назад
настоящий рычаг, то получается передача низкой
скорости . Его  метод  использования  указан  в
нижеследующем ：
①

Снять  тяговую  подпорку  и  защитный  кожух
вала  отбора  мощности，установить  нужное
сельхоз-механическое оборудование.

②

Установить  рычаг  переключения  передач

отбора мощиности на нужное положение.

③

  Топтать  педаль  сцепления  для  отделения

сцепления，установить  рычаг  А  отледения
отбора

мощности

на

положение

“

сцепление”.

④

  Потихоньку  ослабить  педаль  сцепления,

сначала  провести  эксплуатацию  на  низкой
скорости  малым  газом  ,после  проверки
нормальности  работы  можно  провести
работу .

⑤

  В  случае  непотребности  отбора  мощности

рычаг  отделения  отбора  мощности  должен
на  положении  “отделение”，и  снова
установить  защитный  кожух  вал  отбора
мощности .
