Колёсный трактор серии TE25 Foton. Руководство - часть 7

29



ОПИСАНИЕ ОПЕРАЦИИ





l  рычаг  управления  распределителем ：для  управления  сельсхозинвентарем  ввех  и  вниз . Толкать  рычаг  вперед ,

сельсхозинвентарь  опускается  вниз；Толкать  его  назад , сельсхозинвентарь  поднимается  вверх ；если  рычаг

расположен в вертикальном положении，то сельсхозинвентарь в нейтральном положении .

l  ручка  управления  отделения  отбора  мощности ：  предназначена  для  соединения  и  отделения  движущей  силы  вала

отбора  мощности. Если  установить  ручку  на  положение “соединения”，то  соединяется  вал  отбора  мощности；если

ручку установить на положение“отделения”，то отделяется вал отбора мощности.

l  ручка  управления  дифференциала  ：нажать  ручку  вниз , соединяется  дифференциал ；освободить  ее  ，то

автоматически отделяется дифференциал.

l  регулятор скоростей снижения ：для управления скорости снижения сельсхозинвентаря . Если регулировка проводится

по часовой стрелке , то уменьшается скорость снижения ；а наоборот — ускорится.

l  Ручка переключения передач отбора мощности ：для двухскоростного отбора мощности . Толкать ручку вперед , будет

высокая скорость отбора мощности ；толкать назад , то будет низкая скорость отбора мощности .

l  ручка  управления  передачи  ползания ：для  выброчной  установки . Толкать  ручку  перед —  трактор  расположен  в

основной скорости работы ；толкать ручку назад — трактор расположен в рабочей скорости передачи ползания .

l  ручка  управления  передним  мостом  ведущих  колес ：предназначена  для  трактора  с  четырехколесным  приводом .

Толкать ручку вверх — соединяется передний мост ведущих колес ；толкать вниз — отделяется передний мост ведущих

колес .

l  ручка управления многоканального вентиля ：предназначена для контроля сельскохозинвентаря или контроля подъема

и опускания гидравлических цилиндров прицепа .

l  комбинированный  прибор（выброчная  установка）：показывает  состояние  работы трактора , включает ампермметр ,

указатель температуры воды , топливомер, электронный тахометр, манометр машинного масла и. т. д.  .

2.3.2

установка управления и прибор

l  амперметр：показывает  состояние  работы  аккумуляторов . Стрелка  указывает  на“＋”，это  означает  заряд

аккумулятора；если стрелка указывает на“－”，то озаначает разряд аккумулятора.

l  Камбинированный указатель температуры воды и уровня масла：на правой стороне указатель показывает температуру

охлаждающей воды  двигателя, нормальная  температура  воды работы  должна в  пределах 70°C ~90°C。на  правой  стороне

есть указатель уровня масла показывает уровень масла в маслобаке  .

l  воздушный  манометр ：показывает  атмосферное  давление  системы  торможения  прицепа . При  нормальной  работе

двигателя отмасферное давление должно в пределах 0.4MPa~0.8M Pa (выброчная установка) .

l  манометр  машинного  масла：показывает  давление  масла  основного  маслоканала  дизельного  двигателя , при

нормальное работе давление машинного масла должно в пределах 0.2 MPa ~0.4MPa .

l  электронный тахометр ：показывает скорость оборотов двигателя（r/min означает оборот/мин.）

l  руль：предназначен для управления направлениями движения трактора.

l  пусковой  выключатель  прогрева：настоящий  выключатель  предназначен  для  включения  и  отключения  электросхем ,

для прогрева и запуска двигателя .

l  выключатель передних фар：повернуть его вверх — горит фара ближнего света, повернуть вниз —горит фара дальнего

света .

l  выключатель рабочей лампы：повернуть его вверх — горит рабочая лампа , повернуть вниз —горит приборная лампа .

l  выключатель  лампы  поворота ：повернуть  выключатель  вниз  или  вверх  —  горит  лампа  поворота  налево  или  горит

лампа поворота направо, повернуть вниз —горит приборная лампа , показывает движение трактора направо. Или налево

l  Педаль  газа ：предназначена  для  регулировки  подачи  масла, топтать  педаль  вниз  для  увеличения  газа, поднять  для

уменьшения газа .

l  ручка  снижения  давления：для  управления  редукционным  механизмом  двигателя . Повернуть  ручку  напра  для

открытия редукционного клапана；освободить ее для закрытия клапана .

l  оттяжка останова ：предназначена для прекращения подачи масла в двигатель ，чтобы остановить рабору двигателя .

30



ОПИСАНИЕ ОПЕРАЦИИ







2.4  управление трактором

внимание：Перед  эксплуатацией  трактора  необходимо  хорошо  знакомиться  с  разными  механизмами
управления, положениями приборов и их действиями .

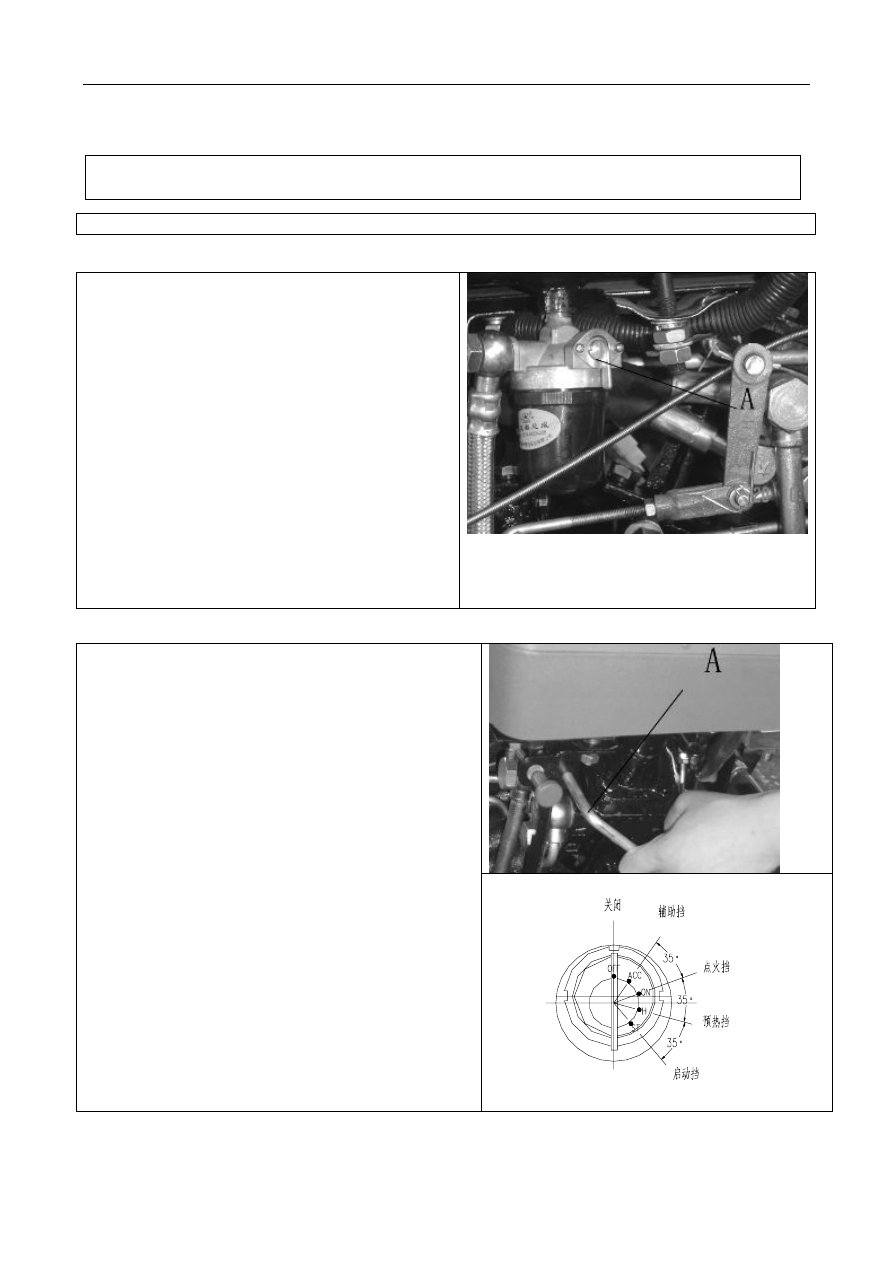

2.4.1 пуска двигателя



внимание：Перед работой необходимо всестороннее проверить трактора для устранения скрытых угроз  .

l  подготовка к пуску

①

Перед  пуском  проверить  рабочее  состояние, надежность
закрепления  разных  крепежей, уровень  масла, отсутствие
течи масла ,воды

②

Выключатель  маслопроводов A установлен  на  указанные
положения в рисунке .

③

Установить

рычаг

скоростей

на

нейтральное

положение，ручку

распределителя

на

положение

опускания .

④

Установить ручку газа на среднее положение.

⑤

Для  нового  трактора、трактора  после  капитального
ремонта, перед  пуском  в  первую  очередь  нужно  удалить
воздух  из  маслопроводов  для  обеспечения  успешного
пуска  двигателя. По  методу  удаления  воздуха  см.
соответствующее содержание техобслуживания трактора .



l

электрический пуск

①

установить ручку ручного газа на положение среднего газа .

②

 Топтать вниз педаль сцепления .

③

 установить ручку редукции Aна положение редукции .

④

  Вращать  по  направлению  часовой  стрелки  выключатель  пуска  прогрева  на

Ⅰ

положение  для  включения  вспомогательного  электрооборудования , на

Ⅱ

положение  для  включения  электросхемы  контроя , на Ⅲ  положение  для

включения  устройства  прогрева .  После  прогрева  прямо  вращать  на Ⅳ
положение для пуска двигателя .После пуска двигателя ключ автоматически
возвращается на Ⅱположение . Время на положении пуска не должно более
15s， а то, сгорит двигатель.

⑤

 После пуска двигателя немедленно установить выключатель пуска прогрева

на положение Ⅰ.
⑥

 Зимой

можно

использовать

электроподогревательную

пробку,

установленную на двигателе, для успешного пуска .  В это время вращать
выключатель  пуска  прогрева  на  положение  “прогрев”，держать
некоторое время，потом вращать выключатель на положение“пуск”.

Важный  пункт：для  защиты  аккумуляторов  интервал  между
пусками не менее  2min，непрерывный пуск не более 3 раза .





n   тяговой пуск

При  пуске  с  помощью  тягового  трактора  использовать  высокую  передачу Ⅲ  илиⅣ，скорость  тягового  трактора  не

должна более 15km/h для обеспечения безопасности .

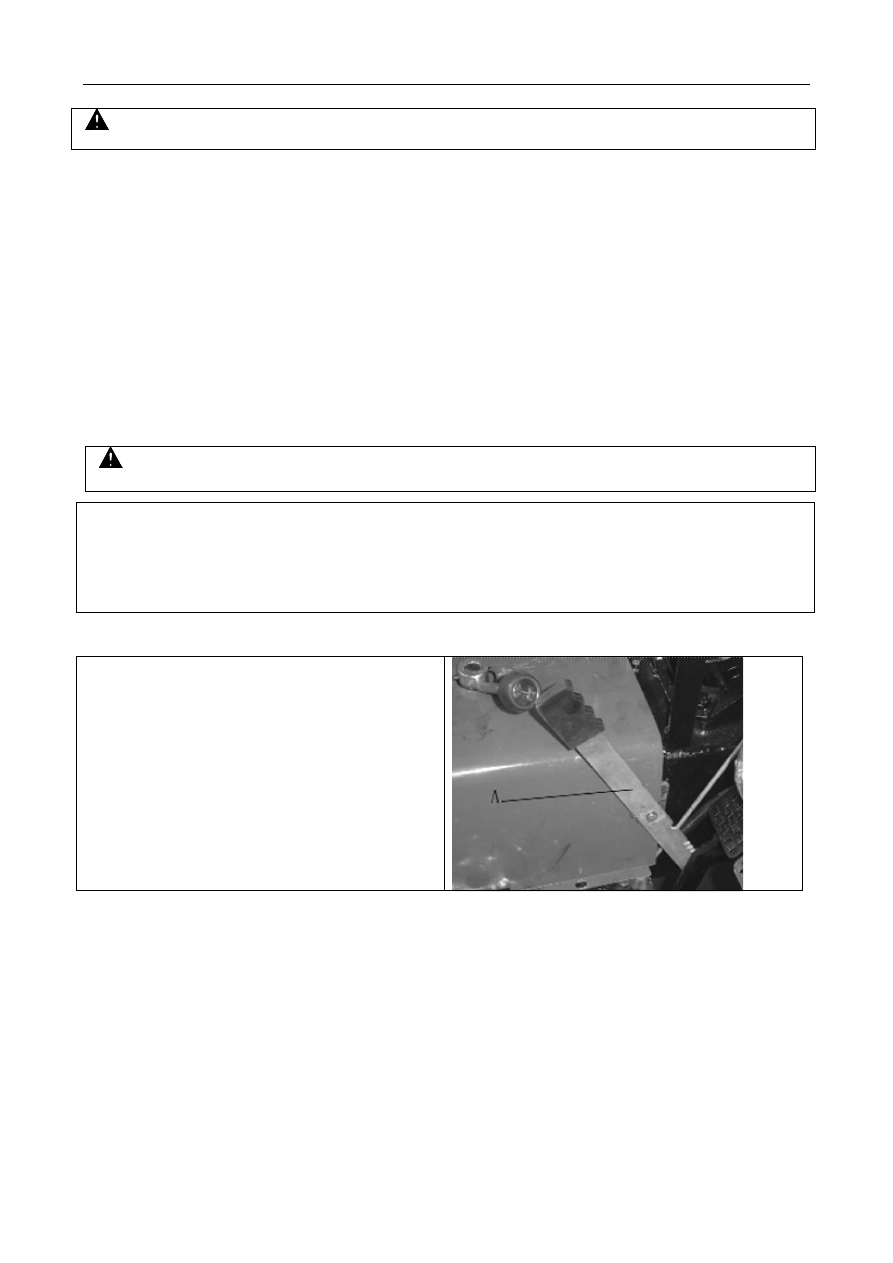

31



ОПИСАНИЕ ОПЕРАЦИИ







внимание：при пуске с помощью тягового трактора, в случае загорания двигателя  следует немедленно топтать педаль

сцепления и уменьшать газ .



l  При  работе  двигателя  надо  постоянно  следить  за  давление  масла  и  температурой  охл.воды，  при

нормальной  работе  двигателя  температура  охл.воды  в  пределах（70~90）°C，давление  масла  в
пределах （0.2~0.4）MPa。

внимание：В  любом  случае  давление  масла  нельзя  ниже 0.098 MPa。а  то，следует  выяснить

причны .





2.4.2 эксплуатация двигателя
l  После пуска двигателя сразу уменьшать газ，чтобы двигатель находился в состоянии холостого

хода，но врея строго запрещено более 10min，проверить давление масла двигателя в данный момент
для обеспечения давления масла более 0.098MPa .

l  После пуска двигателя следует эксплуатировать двигательл с нулевой нагрузкой для прогрева . Когда

температура охлаждающей воды более 60°，можно повысить скорость до максимальной，начать
эксплуатацию с полной нагрузкой

l

 Медлено увеличить и уменьшить скорость и нагрузку , особенно для только что запускаемого

двигателя .



Важный  пункт：при  работе  следует  контролировать  газ  в  соответствии  с величиной  тяговой  нагрузки，управить  газом,

чтоб  маховик  двигателя  достиг  до  определенной  скорости  оборотов  для  преодоления  прерятствия. Соединение  со
сцеплением  должно  мягко, сначала  медленно  двигать  трактора , чтобы  уменьшить  инерционную  силу  при  пуске，чтоб
регулятор скоростей топливного насоса успел регулировать подачу масла 。

2.4.3

 начало движения трактора



l  Назад  тянуть  ручку  управления  распределителя  для
подъема подвешенного сельхозинветаря .
l  Топтать  педаль  сцепления，  установить  рычаг
переключения скоростей на положение нужной передачи
l

Оторвать стопортное устройство A педали тормоза.

l  Подать звуковой сигнал и осмотреть отсутствие
 препятствия в окружающей местности .
l  Управить ручку газа или педаль газа , постепенно повы-
шать скорость оборотов двигателя и потихоньку освободить
педаль сцепления для ровного трогания трактора с места .



32



ОПИСАНИЕ ОПЕРАЦИИ







внимание：для  трактора  с  четырехколесным  приводом，в  случае  звука  перелива  с

предохранительного  клапана  при  большом  повороте  на  передних , следует  немного  повернуть  руль
обратно во избежание долгой перегрузки системы гидравлического поворота .



п

редупреждение：В  случае  движения  с  высокой  скоростью  строго  запрещается  крутой

поворот во избежания аварии .







2.4.6 выбор скорости работы трактора
l  Правильный  выбор  скорости  работы  трактора  не  только  возможно  получить  оптимальную

проихводительность, еще  можно  продлить  срок  службы  оборудования. Трактор  не  должен  часто
работать  с  перегрузкой, двигатель  должен  иметь  определеный  запас  моментов . Выбор  скорости
работы  трактора  в  поле  проводится  в  соответствии  с  тем , чтобы  двигатель  находится  в  нагрузке

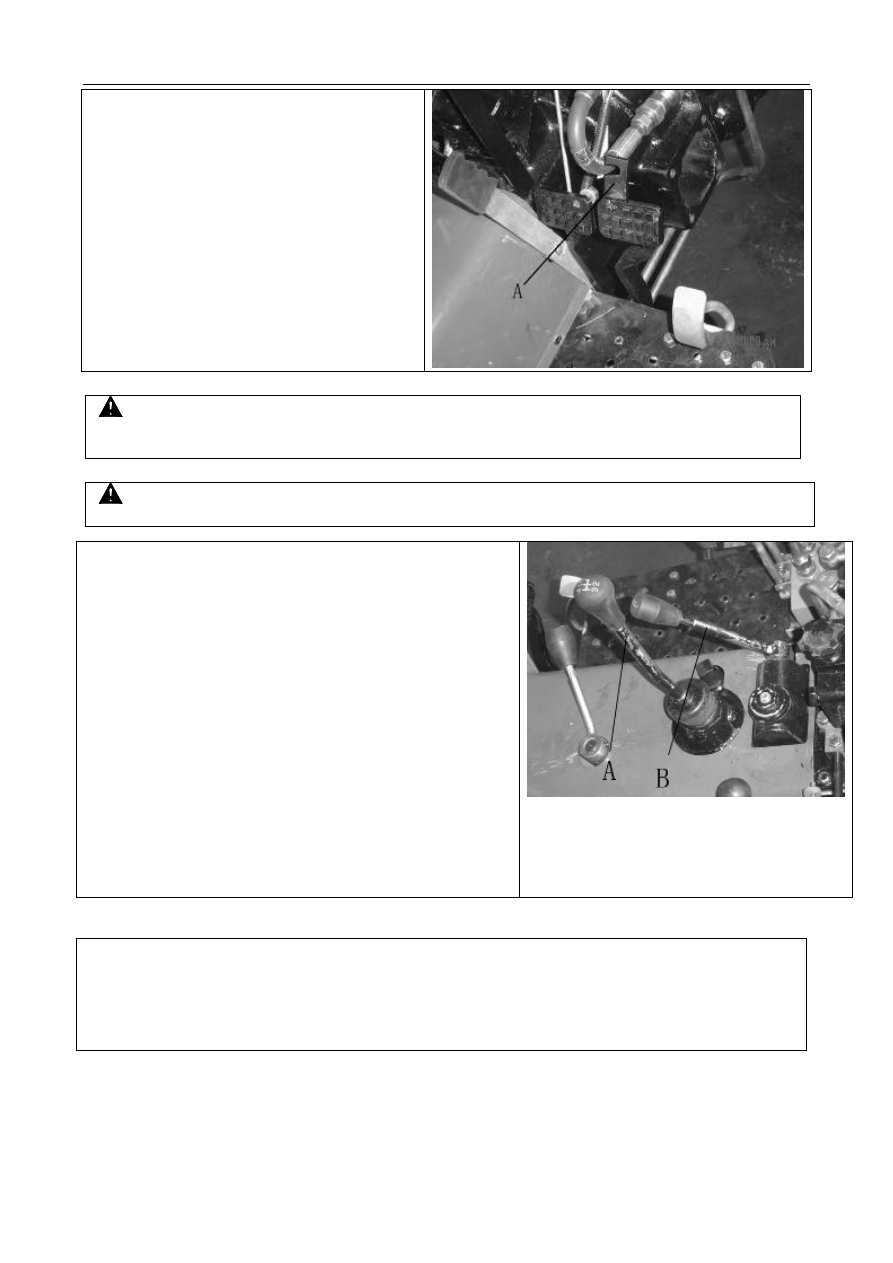

2.4.4 поворот трактора



l

При

повороте

трактора

следует

относительно умешить газ.



l

Когда  поворачивается  трактор  на  рыхлой

земле  ,  можно

осуществить

поворот

односторонным

торможением  （перед

поворачиванием  следует  оторвать  стопортную
доску A , см. рис.），то есть поворачивая руль ,
одновременно  топтать  педаль  торможения  в
соответствующей

стороне

для

умешения

радиуса поворачивания .







2.4.5 переключение передачи
l  На  коробке  передач  есть 8 передач  вперед  и 2передачи
назад, которые  разделяются  на  высокие  и  низкие  группы.. В
случае  переключения  на  высокую  можно  получить 4 более
высокоскоростной  передачи  вперед  и 1 передачу  назад , в
случае  на  низкую  можно  получить 4 более  низкоскоростной
передачи вперед и 1 передачу назад .
l На  крышке  коробки  передач  и  на  основном  и

вспомогательном  рычагах  обозначены  положения  для
переключения

передач:“H”—высокая

передача，“L”—низкая
передача，“1”、“2”、“3”、“4”、“назад”озна
чают  основную перемену  скоростей : 4передачи вперед  и
1передачу  назад( см. рис.) . В  рис.A —основной  рычаг
перемены скоростей，B—вспомогательный

l  В  случае  переключения  передачи  сначала  топтать  педаль

сцепления, потом  на  высокую  или  низкую  передачу
вспомогательной  перемены  скоростей , дальше  на  какую
из передч основной перемены скоростей .



важный пункт：
l  В  случае  перемены  передачи  вперед  на  передачу  назад  или  перемены  передачи  назад  на  вперед
следует провести после прекращения движения.
l  При  работе  двигателя  перед  переключением передачи следует  топтать педаль  сцепления  до  конца ,

через несколько секунд осуществите переключение во избежание ненормального зацепления коробки
переключения скоростей .
