ОПИСАНИЕ ОПЕРАЦИИ







смысл  ：Перед  ремонтом、техобслуживанием  и  настройкой

следует выключить двигатель и вырвать пусковой ключ в соответствии с

требованием инструкции .

положение установки ：на задней стороне приборного пульта .









1.3

 защита знаков безопасности

■

Знаки безопасности необходимо часто очищены во избежание повреждения .

l  В случае загрязнения следует очистить их чистой водой и протереть мягкой ветощью .
l  Под действием растворителя , как ацетона, надпись и рисунок могут исчезнуть , поэтому категорически

нельзя использовать такой растворитель .

■

 Не промыть их водой высокого давления во избежание падения знака .

■

В случае повреждения или потери следует заказать новые знаки у изготовителя .

■

В случае замены деталей знака следует одновременно заменить знаки .

■

Для приклейки нового знака следует очистить поверхность приклейки . После осушения можно

приклеить его на старое место .






22



ОПИСАНИЕ ОПЕРАЦИИ







2.

описание операции



2.1

описание трактора



Трактор  серии  TE25  в  основном  состоит  из  дизельного  двигателя , шасси  и  электрооборудования .

Дизельный двигатель выполнен в виде вертикального двухцилиндрового или трехцилиндрового исполнения,
представляет  собой  силовую  установку  трактора , состоит  из  механизма  коленчатого  рычага ,
газораспределительного устройства , систем газовыхлопа , подачи топлива , регулятора скорости , системы
смазки  и  системы  охлаждения . Часть  шасси  в  основном  состоит  из  систем  трансмиссии , движения ,
поворота , торможения , гидроподвешивания , механизма  отбора  мощности  и  буксирного  устройства .
Система  электрооборудования  состоит  из  аккумуляторов , генератора , двигателя, светооборудования  и
электропроводов  машины . Конструкция  трактора  серии TE25 приведена в рисунке  трактора  серии TE25 в
странице 11 .

Трактор  серии  TE25  включает  6 типов  TE200、TE204、TE220、TE224、TE240、TE244  .  Смыслы

обозначений указаны в нижеследующем ：

       TE   25      0





                                обозначение типа ：0 означает четыреколесный привод；







обозначение мощности：озаначает 25 лошадиных сил





обозначение серии ：первые две буквы TE



Исполнительная норма трактора серии TE25：Q/SFZ001-2004《колёсный трактор серии 25FOTON》
















23



ОПИСАНИЕ ОПЕРАЦИИ

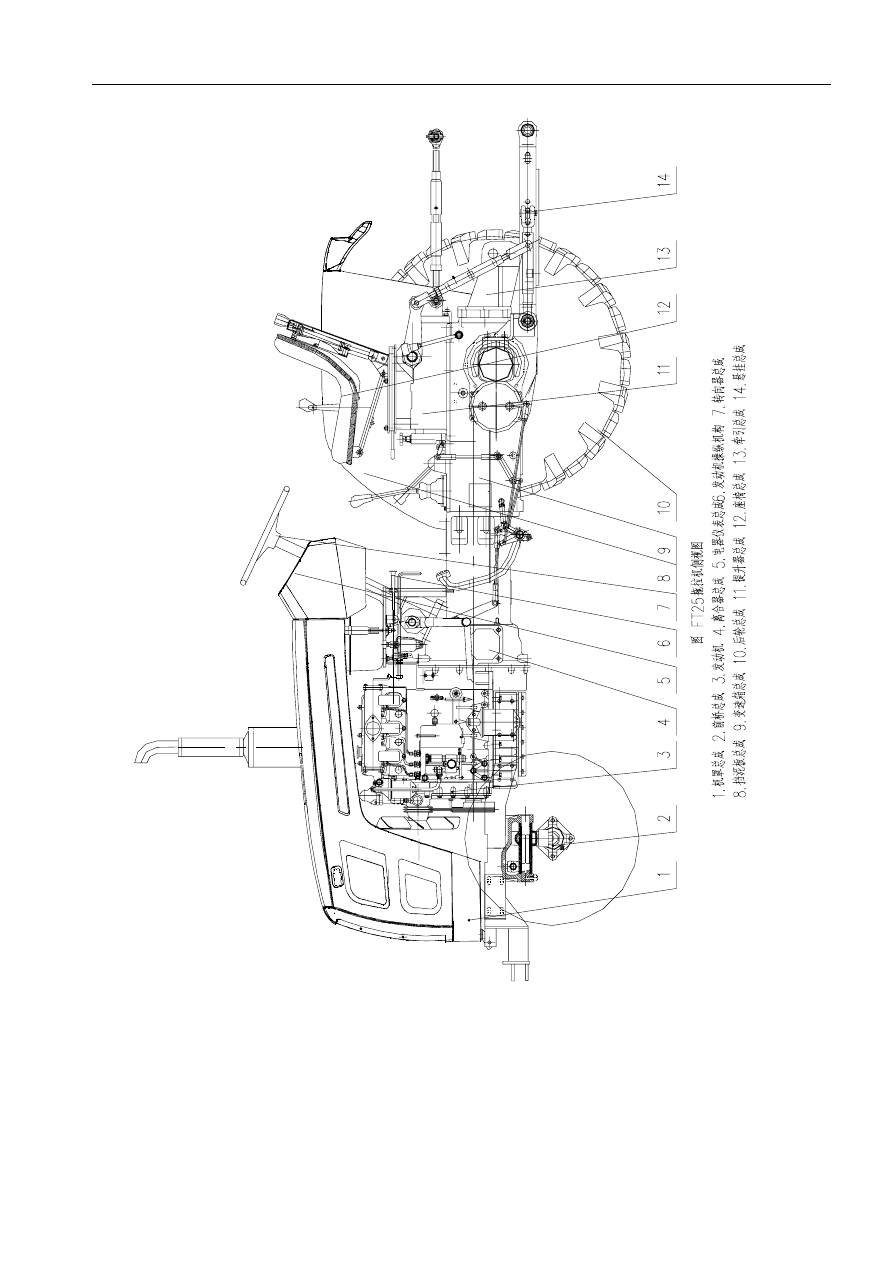

Рис. профиль трактора TE25

1. комплект  зашитных  кожухов .2комплект  переднего моста   3 двигатель . 4. комплект  сцепления 5. комплект  электрических

приборов    6.  механизм  двигателя    7.  комплект  рулеуого  механизм  8.  комплект  брызковика    9.  комплект  коробки  передач  10.

комплект задних колес . 11 . комплект подъемника  12. комплект сидений  13. комплект буксировки . 14 комплект подвеса



24



ОПИСАНИЕ ОПЕРАЦИИ











2.2  подгонка трактора

2.2.1 подготовительная работа перед подгонкой（тоже применительно для подготовительной работы нового
пуска после длительного останова）
l  Проверка и затяжка наружных крепежей трактора .
l  Проведение смазки всех точек в соответствии с таблицей смазки，доливка масла и смазки .
l  Доливка топлива и охлаждающей воды .
l  Проверка нормальности атмосферного давления в шинах .
l  Проверка надежности соединения линий электрооборудования .
l  Установка всех рычагов управления в нейтральные положения .
l  Доливка  смазки  в  места  переднего  барабана, основных  шпонок  переднего  моста  ведущих  колёс  и

маслёнки вала водяного насоса . Проверка уровня масла поддона двигателя , трансмисси и подъёмника ,
переднего  моста  ведущих  колес , если  не  хватает , провести  доливку  в  соответствии  с  требованием
нормы .

2.2.2  подгонка двигателя на холостом ходу
l  Двигатель  пустить  в  соответствии  с  методом , указанным  в  инструкции  трактора , потом  провести

эксплуатацию поочередно  с  низкой  до  средней , до  высокой  скорости, время  эксплуатации  отделльно
составляет 7min，5 min，3 min，общее время на холостом ходу 15 min .

l  В  процессе  подгонки  двигателя  на  холостом  ходу  следует  внимательно  проверить  состояние  работы

двигателя , воздушного  компрессора , гидравлического  маслонасоса , проверить  отсутствие
ненормального  явления  и  звука , проверить  отсутствие  течи  масла  и  воды , проверить  стабильность
давления машинного масла и нормальность работы приборов .

l  В  случае  ненормальной  работы  двигателя  следует  немедленно  остановить  работу  машины , после

устранения неисправности снова провести подгонку .

2.2.3 подгонка вала отбора мощности на холостом ходу
l  Установить ручку управления газа двигателя на среднее положение газа , двигатель эксплуатируется на

средней  скорости . Эксплуатация  вала  отбора  мощности  проводится  на  низкой , высокой  скоростяз
отдельно  в  течение  5min，после  того , проверить  наличие  ненормального  явления . После  подгонки
установить вал отбора мощности в нейтральное положение .

2.2.4 подгонка гидравлической системы
l  Установить  ручку  управления  газа  двигателя  на  среднее  положение  газа , поднимать  и  опускать

механизм подвешивания на несколько раз с помощью ручки распределителя для проверки нормальности
его работы . Затем повесить на механизм подвешивания груз весом примерно 200 кг. для эксплуатации
двигателя при режиме большого газа ,не меньше 20 разов поднимать и опускать механизм подвешивания
на полном ходу с помощью ручки распределителя . Проверить возможность крепления гидравлического
механизма  подвешивания  на  самом  высоком  положении  или  нужном  положении , проверить  наличие
явления течи .

l  Если  обнаружена  неисправность  в  процессе  подгонки , следует  своевременно  выяснить  причину  и

устранить дефекты .

2.2.5 подгонка трактора без нагрузки и с нагрузки
l  После подгонки двигателя на холостом ходу，после подгонки вала отбора мощности и гидравлической

выжный  пункт：Для  новых  тракторов  или  тракторов  после  капитального  ремонта  перед
эксплуатацией необходимо провести подгонку , а то , будет сокращение срока службы тракторов .
