БЕЛАРУС 310.3/310Р/ 320/320.3/ 320Р/321: КАТАЛОГ ЗАПЧАСТЕЙ - часть 10





Группа 46. Гидросистема
Подгруппа 4607. Гидроагрегаты и арматура
№ рис.
№ поз. № узла или детали
Кол-во
Наименование
46.5а,
49
70-4607144
6
Шайба
46.5б
50
70-3401093
3
Наконечник рычага
51
Д18-051
4
Болт
52
Д18-055-А
14
Кольцо уплотнительное
53
М8-6gх16.88.35.019 ГОСТ 7796-70
4
Болт
54
М8-6gх20.88.35.019 ГОСТ 7796-70
1
Болт
55
М10-6gх25.88.35.019 ГОСТ 7796-70
4
Болт
56
М12-6gх45.88.35.019 ГОСТ 7796-70
2
Болт
57
М6-6gх30.88.35.019 ГОСТ 7798-70
4
Болт
58
М6-6gх35.88.35.019 ГОСТ 7798-70
4
Болт
59
В.М8-6gх16.58.019 ГОСТ 17473-80
2
Винт
60
М6-6Н.6.019 ГОСТ 5915-70
1
Гайка
61
М8-6Н.6.019 ГОСТ 5915-70
1
Гайка
62
М12-6Н.6.019 ГОСТ 5915-70
2
Гайка
63
М12-6Н.04.019 ГОСТ 5916-70
1
Гайка
64
М16х1,5-6Н.04.019 ГОСТ 5916-70
4
Гайка
65
М22х1,5-6Н.04.019 ГОСТ 15522-70
2
Гайка
66
С 12.01.019 ГОСТ 6958-78
6
Шайба (наиб.кол-во)
67
2,5х18.019 ГОСТ 397-79
6
Шплинт
68
011-015-25-2-4 ГОСТ 18829-73/9833-73
9
Кольцо
69
013-017-25-1-4 ГОСТ 18829-73/9833-73
2
Кольцо
70
017-021-25-2-2 ГОСТ 18829-73/9833-73
7
Кольцо
71
6Т ОСТ 37.001.115-75
9
Шайба
72
8Т ОСТ 37.001.115-75
8
Шайба
73
10 ОТ ОСТ 37.001.115-75
4
Шайба
74
12 ОТ ОСТ 37.001.115-75
2
Шайба
75
Р16.333 ТУ РБ04695944.022-94
1
Распределитель
76
М10х1-8 DIN EN ISO 10511-98
3
Гайка
3057-4616350-А
6
Клапан запорного устройства Ø12
правый (приложить к трактору)
153

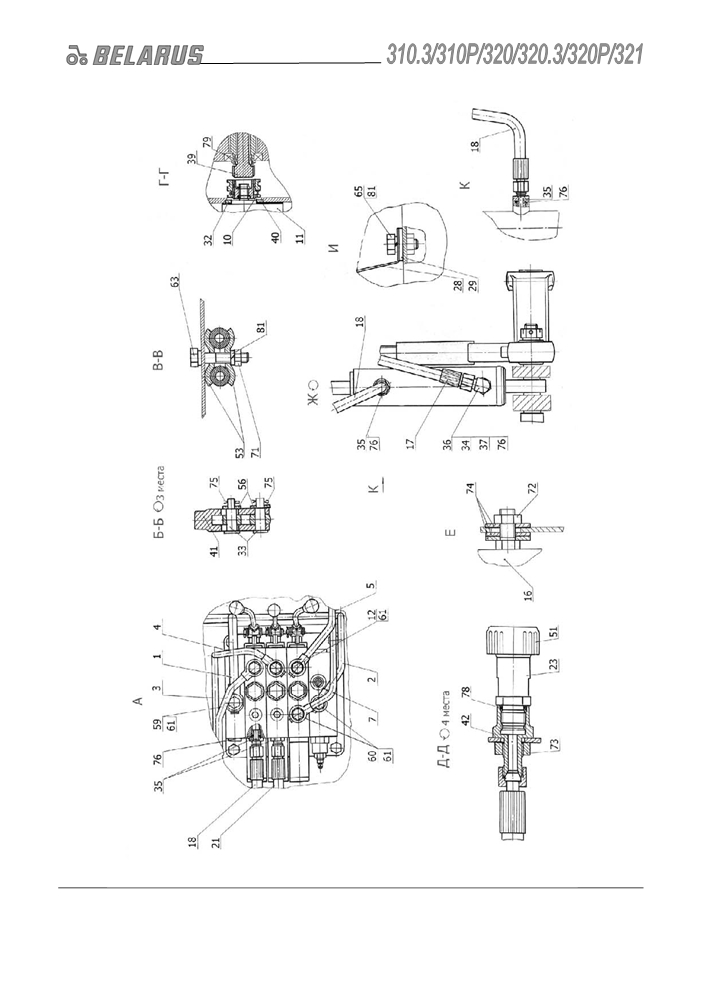

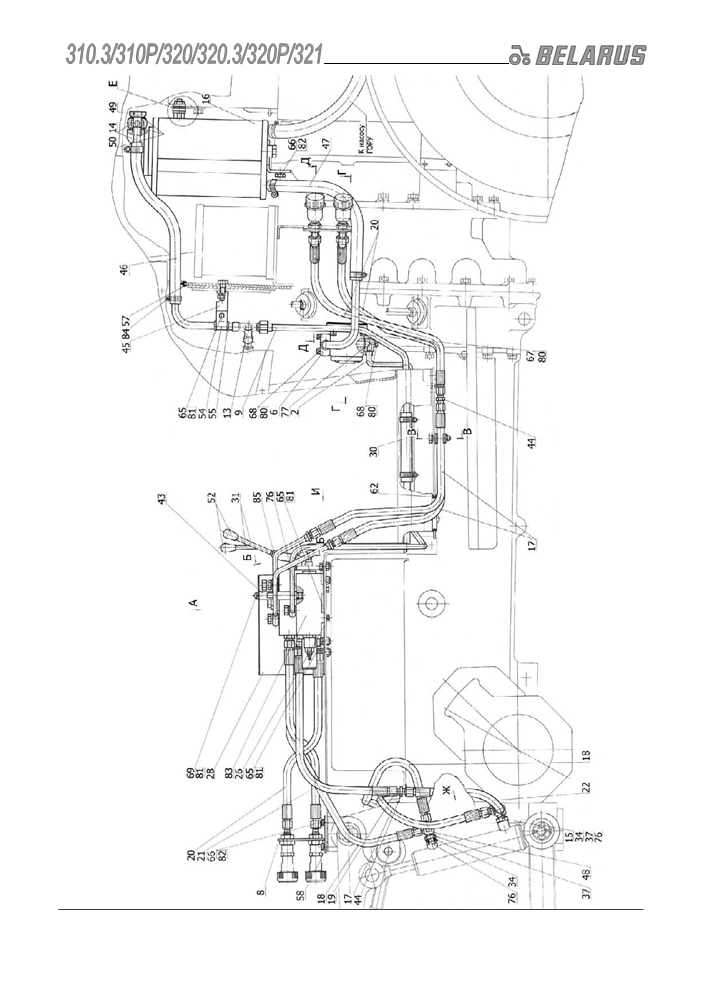

Рис.46.6а. Гидросистема 320Р-4600010 (для тракторов «Беларус-310Р/320Р»)
154
Рис.46.6б. Гидросистема 320Р-4600010 (для тракторов «Беларус-310Р/320Р»)
155
Группа 46. Гидросистема
Подгруппа 4607. Гидроагрегаты и арматура
№ рис.
№ поз. № узла или детали
Кол-во
Наименование
46.6а,
320Р-4600010
1
Гидросистема
46.6б
1
320Р-4607020
1
Труба
2
320Р-4607030-Б
1
Труба
3
320Р-4607070
1
Труба
4
320Р-4607080
1
Труба
5
320Р-4607090
1
Труба
6
320Р-4607120
1
Труба
7
320Р-4607130
1
Труба
8
320Р-4607140
1
Кронштейн
9
215-4607040
1
Труба
10
220-4604250
1
Муфта
11
220-4607010
1
Насос
12
320-4607240
3
Клапан замедлительный
13
321-4607050
1
Труба
14
321-4607060
1
Труба
15
321-4607215
1
Тройник ввертной
16
321-4608110
1
Бак
17
952-3407100
3
Рукав высокого давления ф8х1
армированный (L=750 мм)
18
952-3407100-02
2
Рукав высокого давления ф8х1
армированный (L=690 мм)
19
952-3407100-04
1
Рукав высокого давления ф8х1
армированный (L=590 мм)
20
952-3407100-06
3
Рукав высокого давления ф8х1
армированный (L=390 мм)
21
952-3407100-12
1
Рукав высокого давления ф8х1
армированный (L=485 мм)
22
952-3407100-14
1
Рукав высокого давления ф8х1
армированный (L=225 мм)
23
3057-4616330-А
4
Клапан запорного устройства Ø12
лев.
26
320Р-4607014
1
Плита
28
320Р-4607017
1
Кожух
29
320Р-4607018
1
Проставка
30
320Р-4607019
1
Шланг
31
320Р-4607303-Б
3
Рычаг
32
082-4604022
1
Прокладка
33
082-4607116
6
Палец
34
082-4607118
3
Шайба
35
082-4607122
3
Переходник ввертной
36
082-4607123
1
Угольник ввертной
37
082-4607124
3
Гайка
39
220-4604033-Б
1
Вал
40
220-4604038-Б
1
Кольцо
41
220-4607018-01
3
Кронштейн
42
225-4607301
4
Переходник
43
321-4607018
1
Опора кожуха
44
321-4607151
3
Переходник
45
321-4607304
1
Кронштейн
46
321-4607306
1
Шланг
47
321-4607307
1
Шланг
48
321-4607308
1
Тройник ввертной
49
40-4607032
1
Болт зажимной
156
Группа 46. Гидросистема
Подгруппа 4607. Гидроагрегаты и арматура
№ рис.
№ поз. № узла или детали
Кол-во
Наименование
46.6а,
50
40-4607038-А
2
Шайба
46.6б
51
50-4607039-А
4
Колпак
52
70-3401093
3
Наконечник рычага
53
70-3407146
2
Планка
54
70-3407163-01
1
Скоба
55
70-3506027
1
Втулка
56
70-4607144
6
Шайба
57
80-3723048
1
Втулка
58
80-4614044
1
Шайба
59
80Х-3407301
1
Болт
60
Д18-051
2
Болт
61
Д18-055-А
12
Кольцо уплотнительное
62
Н50-4607102
1
Втулка
63
М8-6gх40.88.35.019 ГОСТ 7795-70
1
болт
65
М8-6gх16.88.35.019 ГОСТ 7796-70
11
Болт
66
М10-6gх25.88.35.019 ГОСТ 7796-70
4
Болт
67
М6-6gх30.88.35.019 ГОСТ 7798-70
4
Болт
68
М6-6gх35.88.35.019 ГОСТ 7798-70
4
Болт
69
В.М8-6gх16.58.019 ГОСТ 17473-80
1
Винт
71
М8-6Н.6.019 ГОСТ 5915-70
1
Гайка
72
М12-6Н.04.019 ГОСТ 5916-70
1
Гайка
73
М16х1,5-6Н.04.019 ГОСТ 5916-70
4
Гайка
74
С 12.01.019 ГОСТ 6958-78
6
Шайба (найб. кол-во)
75
2,5х18.019 ГОСТ 397-79
6
Шплинт
76
011-015-25-2-4 ГОСТ 18829-73/9833-73
7
Кольцо
77
013-017-25-1-4 ГОСТ 18829-73/9833-73
2
Кольцо
78
017-021-25-2-2 ГОСТ 18829-73/9833-73
4
Кольцо
79
К16х22х12У ГОСТ 24310-80
1
Подшипник
80
6Т ОСТ 37.001.115-75
8
Шайба
81
8Т ОСТ 37.001.115-75
13
Шайба
82
10 ОТ ОСТ 37.001.115-75
4
Шайба
83
Р16.333 ТУ РБ04695944.022-94
1
Распределитель
84
"НОРМА" TORRO 16-25/9-C6W
6
Хомут
85
М10х1-8 DIN EN ISO 10511-98
3
Гайка
157

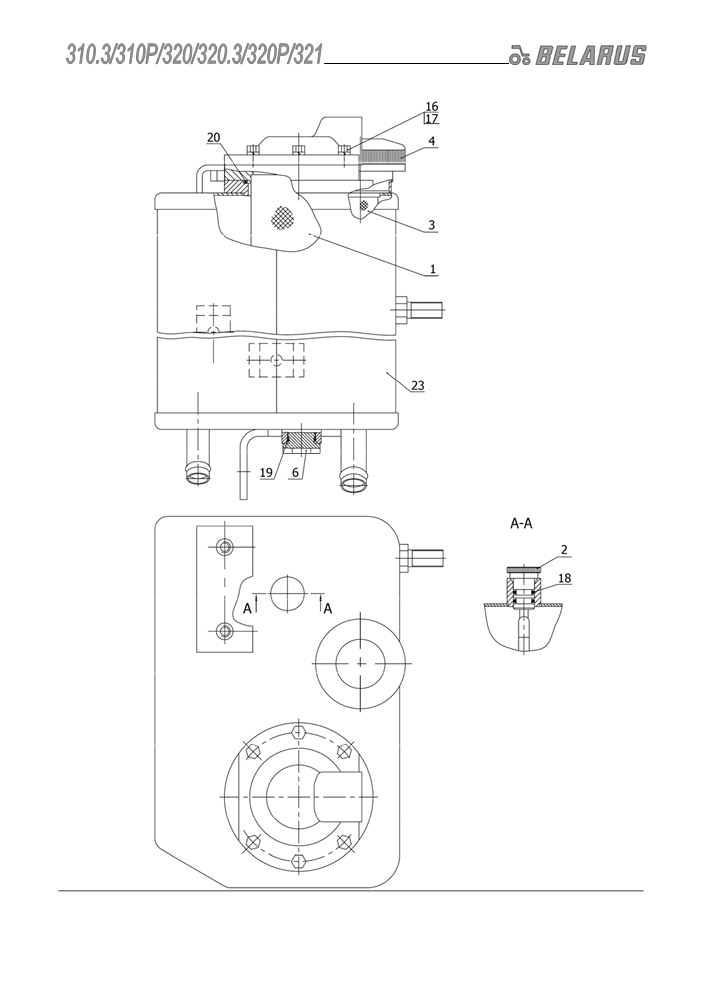

Рис.46.7. Бак масляный 321-4608110
158
Группа 46. Гидросистема
Подгруппа 4608. Бак масляный
№ рис.
№ поз. № узла или детали
Кол-во
Наименование
46.7
321-4608110
1
Бак (1-6)
1
220-4608050-А
1
Фильтр
2
082-4608130
1
Масломер
3
А61-С06-А3
1
Фильтр
4
240-3707200
1
Пробка
6
50-4608027-В
1
Пробка
50-2401071
1
Пробка технологическая
85-4607446
1
Заглушка технологическая
86-1803087
1
Заглушка технологическая
16
М6-6gх25.88.35.019 ГОСТ 7798-70
4
Болт
17
6Т ОСТ 37.001.115-75
4
Шайба
18
011-015-25-2-4 ГОСТ 18829-73/9833-73
2
Кольцо
19
017-021-25-2-2 ГОСТ 18829-73/9833-73
1
Кольцо
20
075-080-30-1-4 ГОСТ 18829-73/9833-73
1
Кольцо
23
321-4608115
1
Бак
159

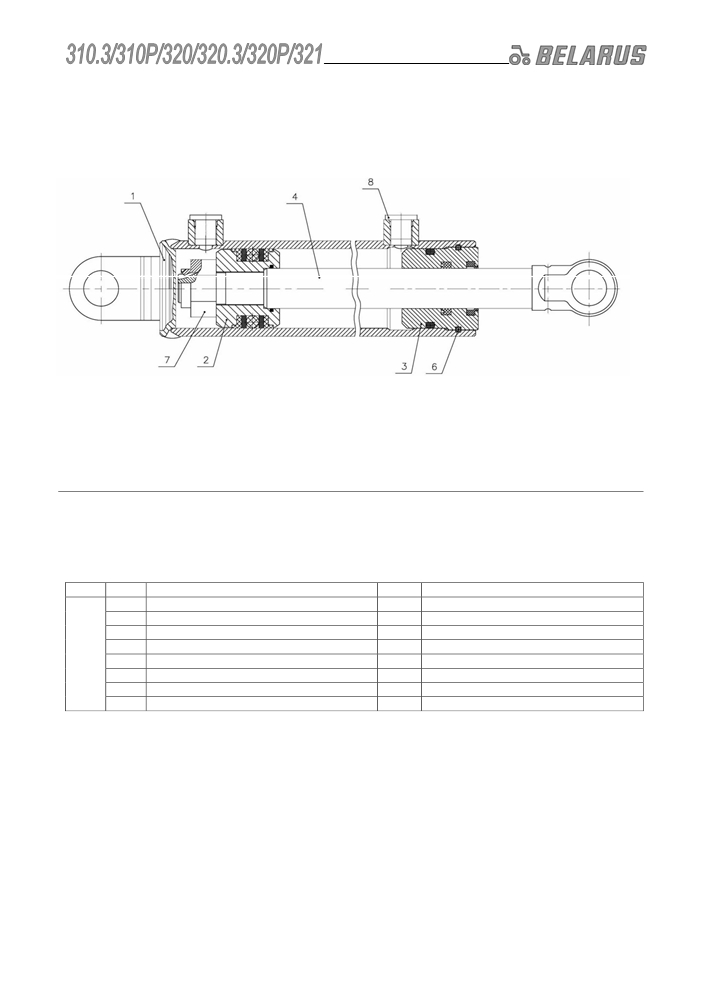

Рис.46.8. Гидроцилиндр Ц50х120.010-А
Группа 46. Гидросистема
Подгруппа Ц50х120. Гидроцилиндр
№ рис.
№ поз. № узла или детали
Кол-во
Наименование
46.8
Ц50х120.010-А
1
Гидроцилиндр (1-8)
1
Ц50х120.030-Б
1
Корпус
2
Ц50.120.040
1
Поршень
3
Ц50х120.050-Б
1
Крышка передняя
4
Ц50х120.060-Б
1
Шток
6
Ц50х120.012
1
Шплинт
7
Ц50-3405222
1
Гайка
8
50-2401071
2
Заглушка
160

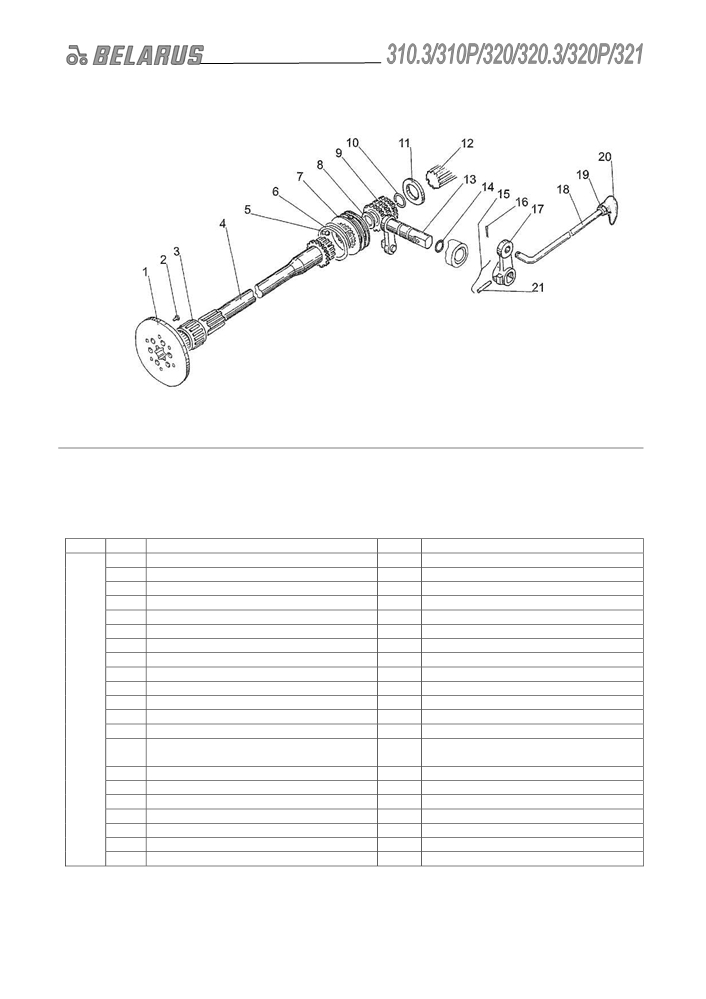

Рис.46.9. Привод насоса
Группа 46. Гидросистема
Подгруппа 4604. Привод насоса
№ рис.
№ поз. № узла или детали
Кол-во
Наименование
46.9
1
0100.356
1
Фланец
2
В.М8-6gх20.46.019 ГОСТ 17473-80
6
Винт
3
К16х22х12У ГОСТ 24310-80
1
Роликоподшипник
4
220-4604033-Б
1
Вал
5
7,938-100 ГОСТ 3722-81
1
Шарик
6
A61.03.002
1
Кольцо
7
220-4604042
1
Муфта
8
С14 ГОСТ 13940-86
1
Кольцо
9
220-1701041
1
Втулка
10
220-4607019
1
Кольцо стопорное
11
220-4604038-Б
1
Кольцо
12
НШ6-3
1
Насос
13
220-1702350
1
Рычаг
14
013-017-25-1-4
1
Кольцо
ГОСТ 18829-73/ГОСТ 9833-73
15
1,6-О-С ГОСТ 3282-74
1
Проволока, L=180mm
16
3,2х18.019 ГОСТ 397-79
1
Шплинт
17
220-1702046
1
Рычаг
18
220-3503026-01
1
Тяга
19
М8-6Н.6.019 ГОСТ 5915-70
1
Гайка
20
70-4803060
1
Рукоятка
21
70-4202431
1
Штифт 4х30.65Г
161

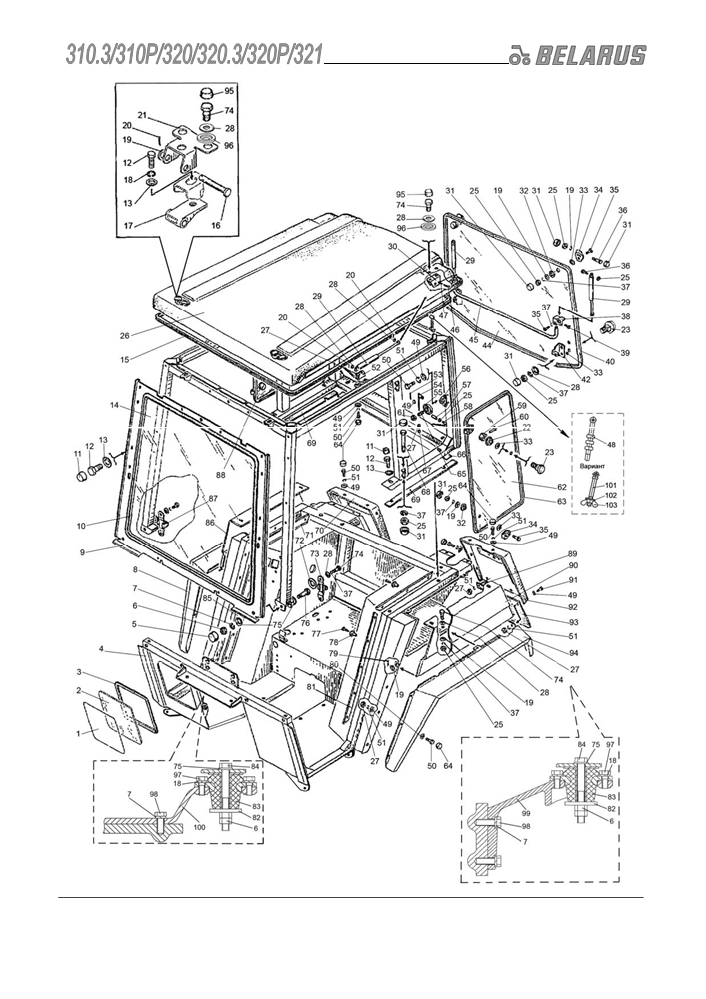

Рис.67.1. Кабина
162
Группа 67. Кабина
Подгруппа 6700,6703,6707,6708. Кабина.
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
67.1
220-6700010
1
Кабина (1-94)
220-6703010
1
Рамка (9,10,14)
220-6707025
1
Крыша (12, 13, 16-26)
220-6708110
Окно левое
1
(19, 22-25,31-35,37, 43,59-63)
220-6708110-01
Окно правое
1
(19,22-25,31-35,37,43,59-63)
220-6708210-Б
1
Окно заднее (19,22-25,29,31-45)
1
ПР2-07
1
Уплотнитель
2
220-6703038-Б
1
Стекло
3
ПР1-A-07
1
Уплотнитель
4
225-6702510
1
Основание
5
A30.04.017-04
2
Колпачок
6
М12-6Н.6.019 ГОСТ 5915-70
10
Гайка
7
12 ОТ ОСТ 37.001.115-75
8
Шайба
8
320-8404040-01
1
Уширитель
9
220-6703011
1
Рамка
10
80-6700023-05
1
Уплотнитель
11
A30.04.017-03
17
Колпачок
12
М10-6gх20.88.35.019 ГОСТ 7796-70
17
Болт
13
С 10.01.019 ГОСТ 11371-78
17
Шайба
14
220-6703012
1
Стекло
15
A37.08.040-01
1
Уплотнитель
16
220-6707013
2
Палец
17
220-6707012
2
Петля
18
10 ОТ ОСТ 37.001.115-75
8
Шайба
19
С 8.01.019 ГОСТ 6958-78
8
Шайба
20
3,2х18.019 ГОСТ 397-79
8
Шплинт
21
220-6707015
2
Петля
22
А37.01.041
2
Втулка
23
80-6708975
6
Винт
25
М8-6Н.6.019 ГОСТ 5915-70
26
Гайка
26
220-6707035
1
Крыша
27
М6-6Н.6.019 ГОСТ 5915-70
18
Гайка
28
С 8.01.019 ГОСТ 11371-78
18
Шайба
29
21054
4
Пневмоподъемник
30
220-6707060
2
Кронштейн
31
A30.04.017-02
10
Колпачок
32
80-6708903
6
Втулка
33
80-6708904
6
Прокладка
34
220-6708017
6
Петля
35
М8-6gх35.88.35.019 ГОСТ 7796-70
8
Болт
36
М8-6gх55.88.35.019 ГОСТ 7795-70
6
Болт
37
8Т ОСТ 37.001.115-75
28
Шайба
38
220-6708027
1
Захват
39
М8-6gх20.88.35.019 ГОСТ 7796-70
2
Болт
40
F-202-02
1
Профиль, L=3370mm
42
220-6708050
2
Кронштейн
44
220-6708211
1
Стекло
45
220-6708026-Б
1
Труба
46
4х36.019 ГОСТ 397-79
2
Шплинт
47
220-6708027-01
1
Захват
48
220-6707063
2
Зацеп
49
С 6.01.019 ГОСТ 11371-78
34
Шайба
50
М6-6gх16.88.35.019 ГОСТ 7798-70
34
Болт
163

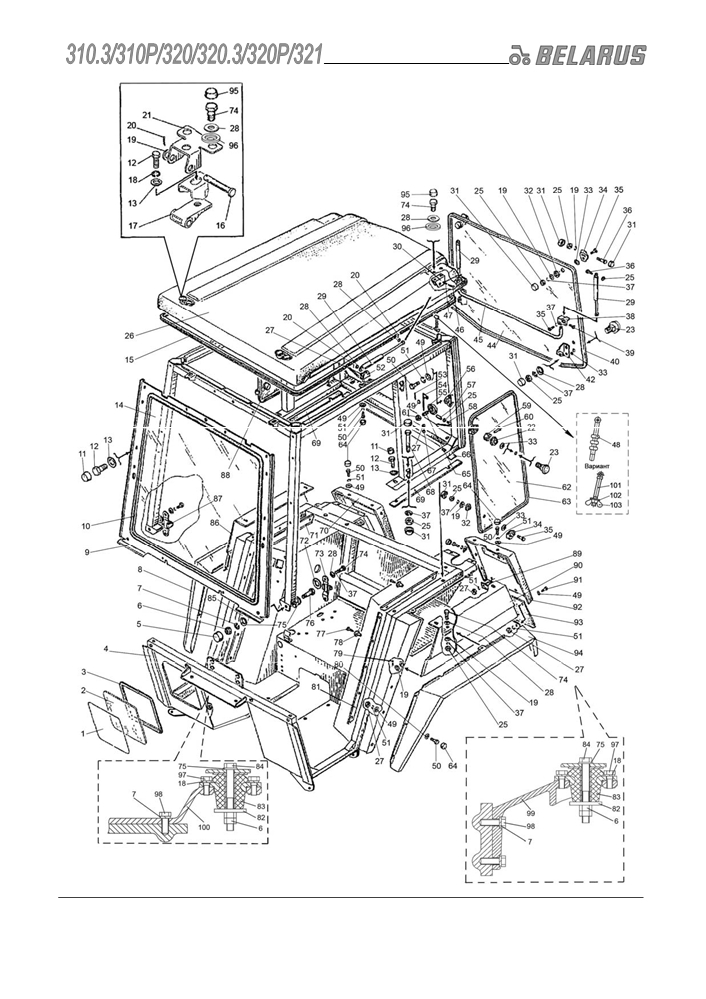

Рис.67.1. Кабина
164
Группа 67. Кабина
Подгруппа 6700,6703,6707,6708. Кабина.
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
67.1
51
6Т ОСТ 37.001.115-75
34
Шайба
52
80-6708225
2
Кронштейн
53
2х12.019 ГОСТ 397-79
2
Шплинт
54
70-3401093
2
Наконечник
55
220-6708062
2
Кольцо
56
220-6708060
2
Платик
57
220-6708038
2
Втулка
58
220-6708037
2
Шпилька
59
A37.04.053
2
Гайка
60
6х22 ОСТ 37.001.163-97
2
Палец
62
220-6708111
2
Стекло
F-202-03
Профиль,
63
1
L=2200mm
64
A30.04.017
20
Колпачок
65
220-6708058
2
Палец
66
220-6701121
1
Уплотнитель
67
70-3401093
2
Наконечник
68
М8-6gх80.88.35.019 ГОСТ 7795-70
8
Болт
69
220-6701122
2
Уплотнитель
70
225-8404020-01
1
Закрылок
71
220-6702109-Б
2
Прижим
72
С 22.01.019 ГОСТ 11371-78
4
Шайба
73
220-6105170
1
Зацеп
74
М8-6gх20.88.35.019 ГОСТ 7796-70
12
Болт
75
С 12.01.019 ГОСТ 11371-78
6
Шайба
76
М12-6gх65.88.35.019 ГОСТ 7795-70
2
Болт
77
1-4х25.019 ГОСТ 1144-80
20
Шуруп
78
A37.10.031
20
Бонка
79
2х12.019 ГОСТ 397-79
4
Шплинт
80
С 6.01.019 ГОСТ 6958-78
14
Шайба
81
220-6702108-Б
1
Прижим
82
220-6700049
4
Шайба
83
220-6700200
4
Виброизолятор
84
М12-6gх110.58.019 ГОСТ 7795-70
4
Болт
85
220-6702108-Б-01
1
Прижим
86
220-8404030-Б-01
1
Крышка
87
220-6105170-01
1
Зацеп
88
220-6708110
1
Окно
89
225-8404012
2
Планка
90
220-8404030-Б
1
Крышка
91
В.М6-6gх20.58.019 ГОСТ 17473-80
8
Винт
92
225-8404020
1
Закрылок
93
80-8403030
2
Шторка
94
320-8404040
1
Уширитель
95
А30.04.017-01
4
Колпачок
96
80-6708963
8
Шайба
97
М10-6gх25.58.019 ГОСТ 7796-70
8
Болт
98
М12-6gх35.58.019 ГОСТ 7796-70
8
Болт
320-6702018
1
Кронштейн
99
320-6702018-01
1
Кронштейн
100
320-6702016
1
Кронштейн
101
220-6700075
2
Стяжка
102
С 10.01.019 ГОСТ 6958-78
2
Шайба
103
М8.6Н.40Л.019 ГОСТ 3032-76
2
Гайка
165

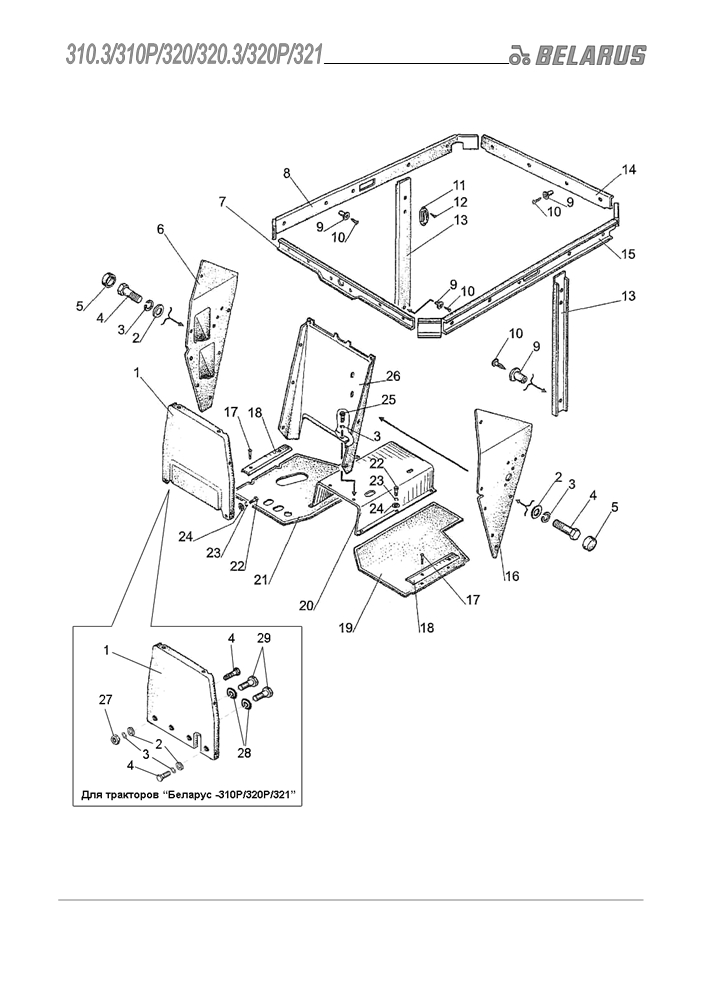

Рис.67.2. Кабина
166
Группа 67. Кабина
Подгруппа 6702. Установка панелей.
Кол-во на трактор
№
№
310.3
№ узла или детали
310Р
Наименование
рис.
поз.
320
321
320Р
320.3
67.2
325-6700110
1
-
-
1
Панель
215-6700120
-
1
1
2
С 6.01.019 ГОСТ 11371-78
16
12
12
Шайба
3
6Т ОСТ 37.001.115-75
18
12
12
Шайба
4
М6-6gх20.58.35.019 ГОСТ 7798-70
16
12
12
Болт
5
A30.04.017
16
10
10
Колпачок
325-6700130
1
-
-
6
320Р-6700040
-
1
-
Панель (правая)
321-6700140
-
-
1
7
220-6700050
1
-
-
Накладка
8
220-6700055
1
-
-
Накладка
9
A37.10.031
18
-
-
Бонка
10
1-4х25.019 ГОСТ 1144-80
18
-
-
Шуруп
11
A30.09.01
2
-
-
Крючок
12
1-4х16 ГОСТ 1145-80
4
-
-
Шуруп
13
220-6700060
2
-
-
Накладка
14
220-6700070
1
-
-
Накладка
15
220-6700055-01
1
-
-
Накладка
325-6700120
1
-
-
16
320-6700030
-
1
-
Панель (левая)
215-6700130
-
-
1
17
В.М6-6gх40.58.019 ГОСТ 17473-80
4
-
-
Винт
18
220-6702129-Б
2
-
-
Прижим
19
220-6702132-Б
1
-
-
Коврик
20
325-6702060
1
-
-
Кожух
21
325-6702133
1
-
-
Коврик
22
М8-6gх20.88.35.019 ГОСТ 7796-70
8
-
-
Болт
23
8Т ОСТ 37.001.115-75
8
-
-
Шайба
24
С 8.01.019 ГОСТ 11371-78
8
-
-
Шайба
25
М6-6gх16.88.35.019 ГОСТ 7798-70
2
-
-
Болт
325-6700100
1
-
-
26
Панель (задняя)
215-6700150
-
1
1
27
М6-6Н.6.019 ГОСТ 5915-70
-
1
1
Гайка
28
10 ОТ ОСТ 37.001.115-75
-
2
2
Шайба
29
М10-6gх30.88.35.019 ГОСТ 7796-70
-
2
2
Болт
167

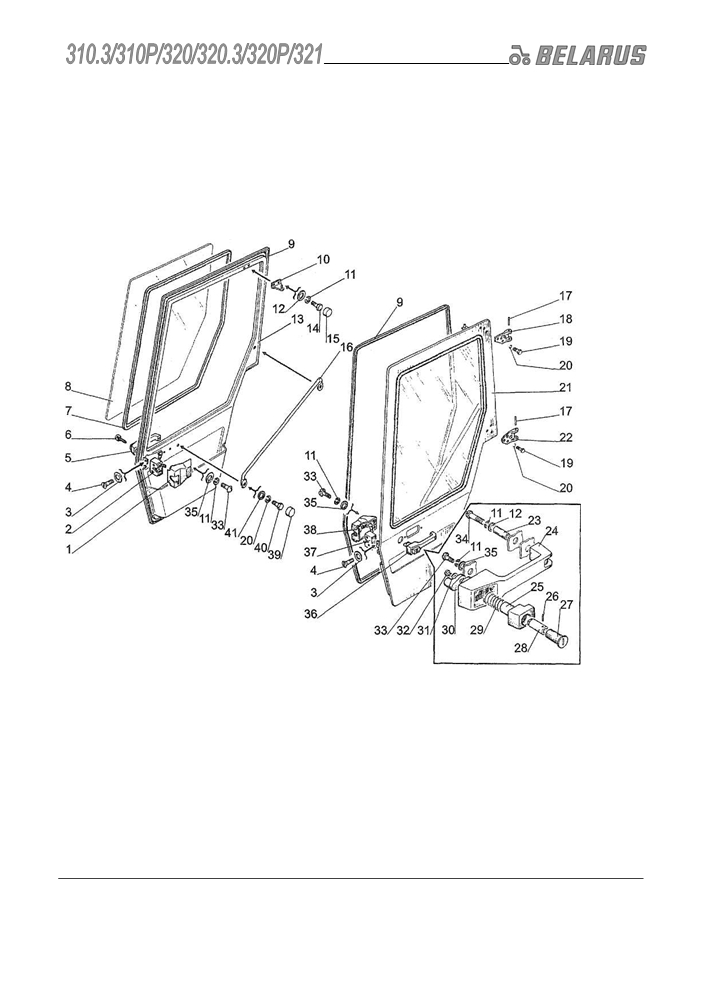

Рис.67.3. Двери кабины
168
Группа 67. Кабина
Подгруппа 6708. Двери кабины.
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
67.3
220-6708010
1
Дверь левая
220-6708010-01
1
Дверь правая
1
80-6708812-01
1
Крышка
2
80-6105050-01
1
Замок
3
С 8.01.019 ГОСТ 6958-78
2
Шайба
4
В.М8-6gх25.58.019 ГОСТ 17475-80
4
Винт
5
80-6105330-A1
1
Ручка
6
80-6105331-Б
1
Заглушка
7
80-6700023-04
2
Уплотнитель, L=3200mm
8
220-6708013
2
Стекло
9
80-6700021
2
Профиль
10
80-6708225
2
Кронштейн
11
6Т ОСТ 37.001.115-75
16
Шайба
12
С 6.01.019 ГОСТ 11371-78
6
Шайба
13
220-6708020-01
1
Дверь
14
М6-6gх20.88.35.019 ГОСТ 7798-70
4
Болт
15
A37.04.017
4
Колпачок
16
220-6708015
2
Поручень
17
70-6708189
4
Ось
18
220-6708011
2
Петля
19
М8-6gх25.88.35.019 ГОСТ 7796-70
12
Болт
20
8Т ОСТ 37.001.115-75
16
Шайба
21
220-6708020
1
Дверь
22
220-6708012
2
Петля
23
80-6708813
1
Втулка
24
80-6105305
2
Ручка
25
80-6105301-Б
2
Кнопка
26
2х11,8В3 ГОСТ 6870-81
1
Ролик
27
945.025.11.01.00
1
Механизм цилиндровый
28
80-6105304-Б1
2
Втулка
29
80-6105302
2
Пружина
30
80-6105303
2
Толкатель
31
С 4.01.019 ГОСТ 6958-78
2
Шайба
32
4х10.019
2
Шуруп
33
В.М6-6gх16.58.019 ГОСТ 17473-80
4
Винт
34
В.М6-6gх45.58.019 ГОСТ 17473-80
2
Винт
35
С 6.01.019 ГОСТ 6958-78
4
Шайба
36
80-6105300-A1
1
Ручка
37
80-6105050
1
Замок
38
80-6708812
1
Крышка
39
A37.04.017-01
4
Колпачок
40
М8-6gх20.88.35.019 ГОСТ 7796-70
4
Болт
41
С 8.01.019 ГОСТ 11371-78
4
Шайба
169















содержание   ..  8  9  10  11   ..
