БЕЛАРУС 310.3/310Р/ 320/320.3/ 320Р/321: КАТАЛОГ ЗАПЧАСТЕЙ - часть 11

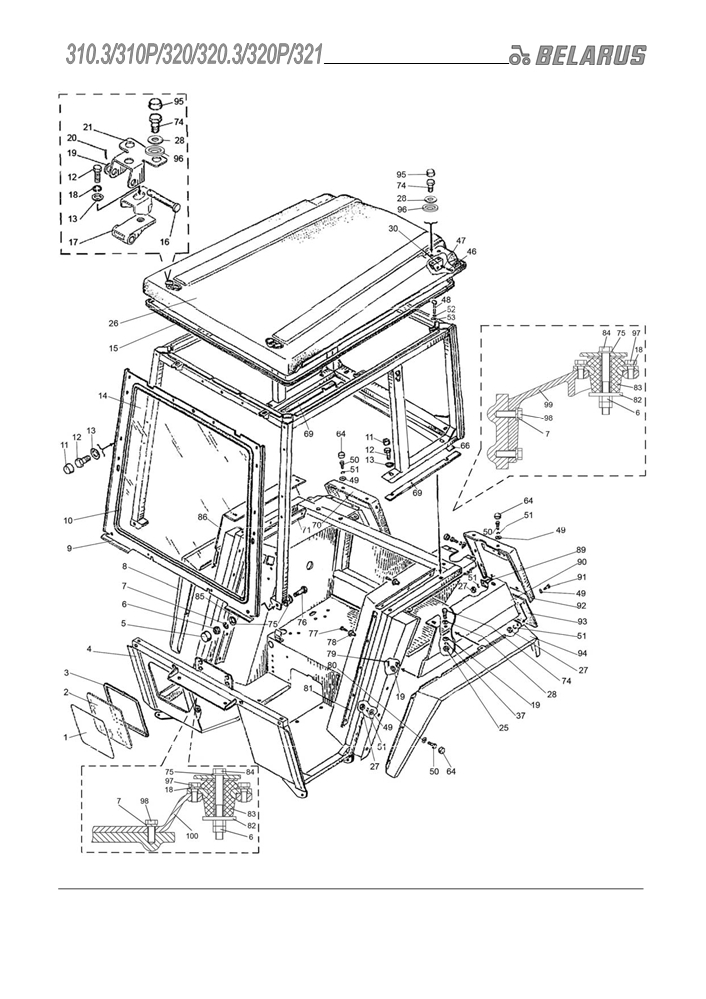

Рис.67.4. Кабина (тент)
170
Группа 67. Кабина
Подгруппа 6700. Кабина (тент).
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
67.4
220-6703010
1
Рамка (9,10,14)
220-6707025
1
Крыша (12, 13, 16-26)
1
ПР2-07
1
Уплотнитель
2
220-6703038-Б
1
Стекло
3
ПР1-A-07
1
Уплотнитель
4
225-6702510
1
Основание
5
A30.04.017-04
2
Колпачок
6
М12-6Н.6.019 ГОСТ 5915-70
8
Гайка
7
12 ОТ ОСТ 37.001.115-75
8
Шайба
8
320-8404040-01
1
Уширитель
9
220-6703011
1
Рамка
10
80-6700023-05
1
Уплотнитель
11
A30.04.017-03
17
Колпачок
12
М10-6gх20.88.35.019 ГОСТ 7796-70
17
Болт
13
С 10.01.019 ГОСТ 11371-78
17
Шайба
14
220-6703012
1
Стекло
15
A37.08.040-01
1
Уплотнитель
16
220-6707013
2
Палец
17
220-6707012
2
Петля
18
10 ОТ ОСТ 37.001.115-75
8
Шайба
19
С 8.01.019 ГОСТ 6958-78
8
Шайба
20
3,2х18.019 ГОСТ 397-79
6
Шплинт
21
220-6707015
2
Петля
25
М8-6Н.6.019 ГОСТ 5915-70
16
Гайка
26
220-6707035
1
Крыша
27
М6-6Н.6.019 ГОСТ 5915-70
14
Гайка
28
С 8.01.019 ГОСТ 11371-78
12
Шайба
30
220-6707060
2
Кронштейн
37
8Т ОСТ 37.001.115-75
16
Шайба
46
4х36.019 ГОСТ 397-79
2
Шплинт
47
220-6708027-01
1
Захват
48
220-6700075
2
Стяжка
49
С 6.01.019 ГОСТ 11371-78
28
Шайба
50
М6-6gх16.88.35.019 ГОСТ 7798-70
28
Болт
51
6Т ОСТ 37.001.115-75
32
Шайба
52
С 10.01.019 ГОСТ 6958-78
2
Шайба
53
М8.6Н.40Л.019 ГОСТ 3032-76
2
Гайка
64
A30.04.017
18
Колпачок
66
220-6701121
1
Уплотнитель
69
220-6701122
2
Уплотнитель
70
225-8404020-01
1
Закрылок
71
220-6702109-Б
2
Прижим
74
М8-6gх20.88.35.019 ГОСТ 7796-70
8
Болт
75
С 12.01.019 ГОСТ 11371-78
6
Шайба
76
М12-6gх65.88.35.019 ГОСТ 7795-70
2
Болт
77
1-4х25.019 ГОСТ 1144-80
20
Шуруп
78
A37.10.031
20
Бонка
79
2х12.019 ГОСТ 397-79
4
Шплинт
80
С 6.01.019 ГОСТ 6958-78
14
Шайба
81
220-6702108-Б
1
Прижим
82
220-6700049
4
Шайба
83
220-6700200
4
Виброизолятор
84
М12-6gх110.58.019 ГОСТ 7795-70
4
Болт
171
Рис.67.4. Кабина (тент)
172
Группа 67. Кабина
Подгруппа 6700. Кабина (тент).
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
67.4
85
220-6702108-Б-01
1
Прижим
86
220-8404030-Б-01
1
Крышка
89
225-8404012
2
Планка
90
220-8404030-Б
1
Крышка
91
В.М6-6gх20.58.019 ГОСТ 17473-80
8
Винт
92
225-8404020
1
Закрылок
93
80-8403030
2
Шторка
94
320-8404040
1
Уширитель
95
А30.04.017-01
4
Колпачок
96
80-6708963
8
Шайба
97
М10-6gх25.58.019 ГОСТ 7796-70
8
Болт
98
М12-6gх35.58.019 ГОСТ 7796-70
8
Болт
320-6702018
1
Кронштейн
99
320-6702018-01
1
Кронштейн
100
320-6702016
1
Кронштейн
173

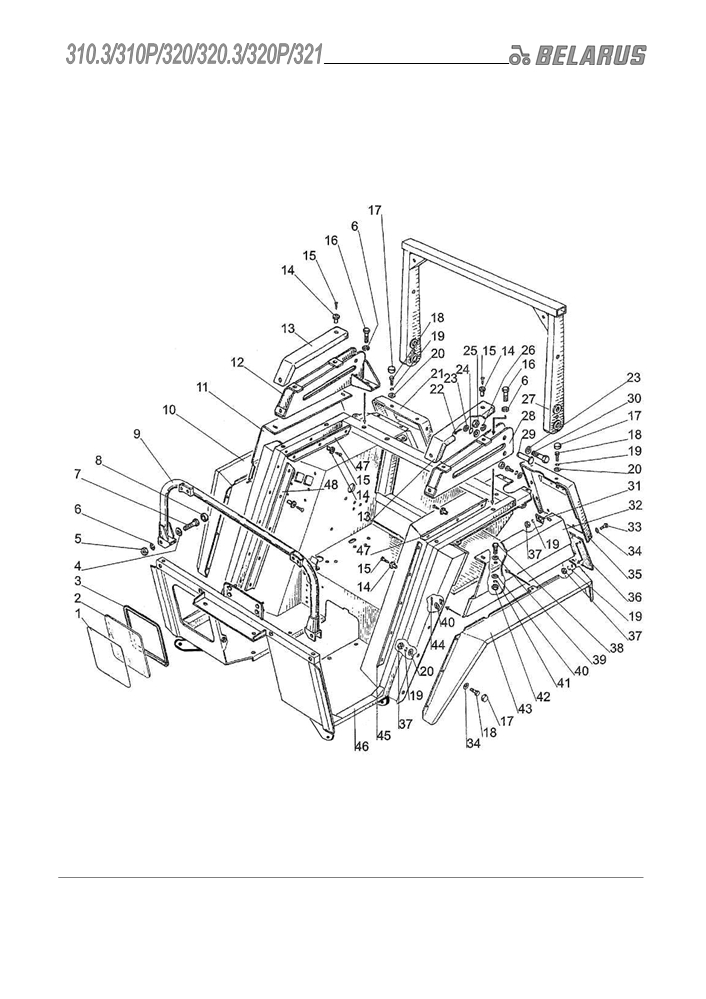

Рис.67.5. Кабина (дуга)
174
Группа 67. Кабина
Подгруппа 6700. Кабина (дуга).
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
67.5
225-6700510
1
Кабина (1-48)
1
ПР2-07
1
Уплотнитель
2
220-6703038-Б
1
Стекло
3
ПР1-А-07
1
Уплотнитель
4
С 12.01.019 ГОСТ 11371-78
2
Шайба
5
М12-6Н.04.019 ГОСТ 5916-70
2
Гайка
6
12 ОТ ОСТ 37.001.115-75
8
Шайба
7
М12-6gх65.88.35.019 ГОСТ 7795-70
2
Болт
8
A30.04.017-04
2
Колпачок
9
220-6701520-Б
1
Дуга
10
320-8404040-01
1
Уширитель
11
220-8404030-Б-01
1
Крышка
12
220-6701540-01
1
Опора
13
220-6701550
2
Накладка
14
A37.10.031
20
Бойка
15
1-4х25.019 ГОСТ 1144-80
20
Шуруп
16
М12-6gх40.88.35.019 ГОСТ 7796-70
6
Болт
17
A30.04.017
20
Колпачок
18
М6-6gх16.88.35.019 ГОСТ 7798-70
20
Болт
19
6Т ОСТ 37.001.115-75
28
Шайба
20
С 6.01.019 ГОСТ 6958-78
22
Шайба
21
225-8404020-01
1
Закрылок
22
3,2х25.019 ГОСТ 397-79
2
Шплинт
23
С 16.01.019 ГОСТ 11371-78
8
Шайба
24
017-022-30-1-4
2
Кольцо
ГОСТ 18829-73/ГОСТ 9833-73
25
М16-6Н.6.019 ГОСТ 5915-70
4
Гайка
26
16 ОТ ОСТ 37.001.115-75
4
Шайба
27
220-6701545
1
Дуга
28
220-6701540
1
Опора
29
80-4605283
2
Ось
30
М16-6gх80.88.35.019 ГОСТ 7795-70
4
Болт
31
225-8404012
2
Планка
32
220-8404030-Б
1
Крышка
33
В.М6-6gх20.58.019 ГОСТ 17473-80
8
Винт
34
6Т ОСТ 37.001.115-75
14
Шайба
35
225-8404020
1
Закрылок
36
80-8403030
2
Шторка
37
М6-6Н.6.019 ГОСТ 5915-70
14
Гайка
38
М8-6gх20.88.35.019 ГОСТ 7796-70
2
Болт
39
С 8.01.019 ГОСТ 6958-78
2
Шайба
40
С 8.01.019 ГОСТ 11371-78
6
Шайба
41
8Т ОСТ 37.001.115-75
2
Шайба
42
М8-6Н.6.019 ГОСТ 5915-70
2
Гайка
43
320-8404040
1
Уширитель
44
2х16.019 ГОСТ 397-79
4
Шплинт
45
220-6702108-Б
1
Прижим
46
225-6702510
1
Основание
47
220-6702109-Б
2
Прижим
48
220-6702108-Б-01
1
Прижим
175

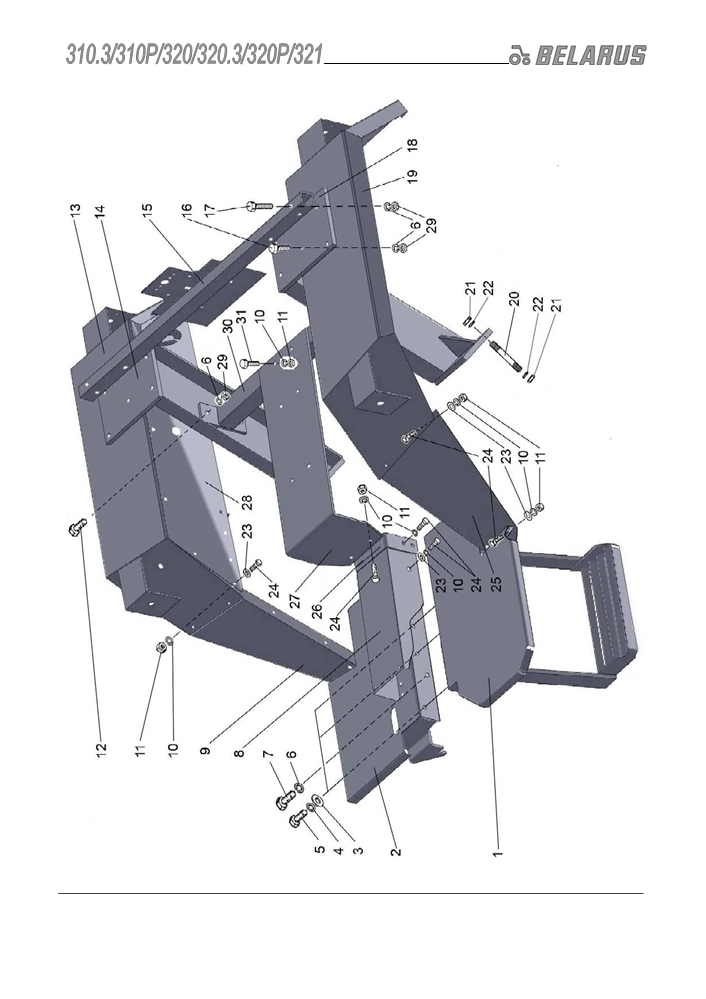

Рис.67.6. Установка панелей (для тракторов «Беларусь - 321»)
176
Группа 67. Кабина
Подгруппа 6702. Установка панелей
(для тракторов «Беларусь - 321»)
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
67.6
321-6700010
1
Установка панелей (1-14,18-30)
215-6709015 *
1
Перемычка (6,12,15-17)
1
215-6702150
1
Пол левый
2
215-6702160
1
Пол правый
3
С 10.01.019 ГОСТ 6958-78
6
Шайба
4
10 ОТ ОСТ 37.001.115-75
6
Шайба
5
М10-6gх25.88.35.019 ГОСТ 7796-70
6
Болт
6
12 ОТ ОСТ 37.001.115-75
11
Шайба
7
М12-6gх25.88.35.019 ГОСТ 7796-70
1
Болт
8
215-6700160
1
Кожух
9
215-8404018-01
1
Шиток (правый)
10
8Т ОСТ 37.001.115-75
31
Шайба
11
М8-6Н.6.019 ГОСТ 5915-70
24
Гайка
12
М12-6gх35.88.35.019 ГОСТ 7796-70
4
Болт
13
215-8404010-01
1
Крыло (правое)
14
215-6709040
1
Стойка (правая)
15
215-6709060
1
Перемычка
16
М12-6gх30.88.35.019 ГОСТ 7796-70
4
Болт
17
М12-6gх75.88.35.019 ГОСТ 7795-70
2
Болт
18
215-6709040-01
1
Стойка (левая)
19
215-8404010
1
Крыло (левое)
20
215-6700014
8
Шпилька
21
М14х1,5-6Н.6.019 ГОСТ 5915-70
16
Гайка
22
14 ОТ ОСТ 37.001.115-75
16
Шайба
23
С 8.01.019 ГОСТ 11371-78
23
Шайба
24
М8-6gх20.88.35.019 ГОСТ 7796-70
29
Болт
25
215-8404018
1
Шиток (левый)
26
215-6702090
1
Опора
27
215-6801121
1
Пластина
28
215-8404019
2
Боковина
29
М12-6Н.6.019 ГОСТ 5915-70
10
Гайка
30
215-6709030
1
Перемычка
31
М8-6gх25.88.35.019 ГОСТ 7796-70
2
Болт
* По заказу
177

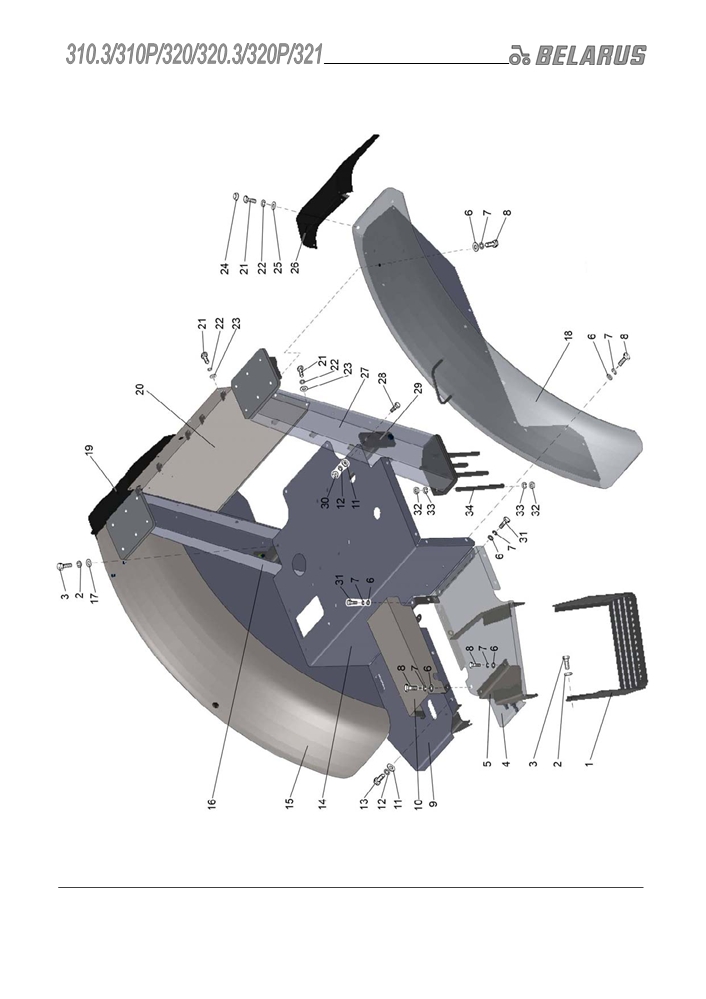

Рис.67.7. Установка панелей (для тракторов «Беларус-310Р/320Р»)
178
Группа 67. Кабина
Подгруппа 6702. Установка панелей
(для тракторов «Беларусь - 310Р/320Р»)
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
67.7
1
320-8405020
1
Подножка
2
10 ОТ ОСТ 37.001.115-75
6
Шайба
3
М10-6gх25.88.35.019 ГОСТ 7796-70
6
Болт
4
320Р-6702030
1
Пол левый
5
320Р-6702080
1
Кронштейн
6
С 8.01.019 ГОСТ 11371-78
30
Шайба
7
8Т ОСТ 37.001.115-75
30
Шайба
8
М8-6gх20.88.35.019 ГОСТ 7796-70
24
Болт
9
320Р-6702040
1
Пол правый
10
320Р-6702070
1
Кожух
11
А12.01.019 ГОСТ 11371-78
7
Шайба
12
12 ОТ ОСТ 37.001.115-75
7
Шайба
13
М12-6gх25.88.35.019 ГОСТ 7796-70
3
Болт
14
320Р-6702020
1
Панель
15
320Р-8404010-01
1
Крыло заднее
16
320Р-6709020-Б-01
1
Стойка
17
С 10.01.019 ГОСТ 11371-78
2
Шайба
18
320Р-8404010
1
Крыло заднее
19
600-8404003-01
1
Закрылок
20
320Р-6700021
1
Панель
21
М6-6gх20.88.35.019 ГОСТ 7798-70
18
Болт
22
6Т ОСТ 37.001.115-75
18
Шайба
23
С 6.01.019 ГОСТ 6958-78
10
Шайба
24
А30.04.017
8
Колпачок
25
С 6.01.019 ГОСТ 11371-78
8
Шайба
26
600-8404003
1
Закрылок
27
320Р-6709020-Б
1
Стойка
28
М12-6gх40.88.35.019 ГОСТ 7796-70
4
Болт
29
320Р-6709050
1
Перемычка
30
М12-6Н.6.019 ГОСТ 5915-70
4
Гайка
31
М8-6gх25.88.35.019 ГОСТ 7796-70
6
Болт
32
М16-6Н.6.019 ГОСТ 5915-70
16
Гайка
33
16 ОТ ОСТ 37.001.115-75
16
Шайба
34
320Р-6700014
8
Шпилька
179

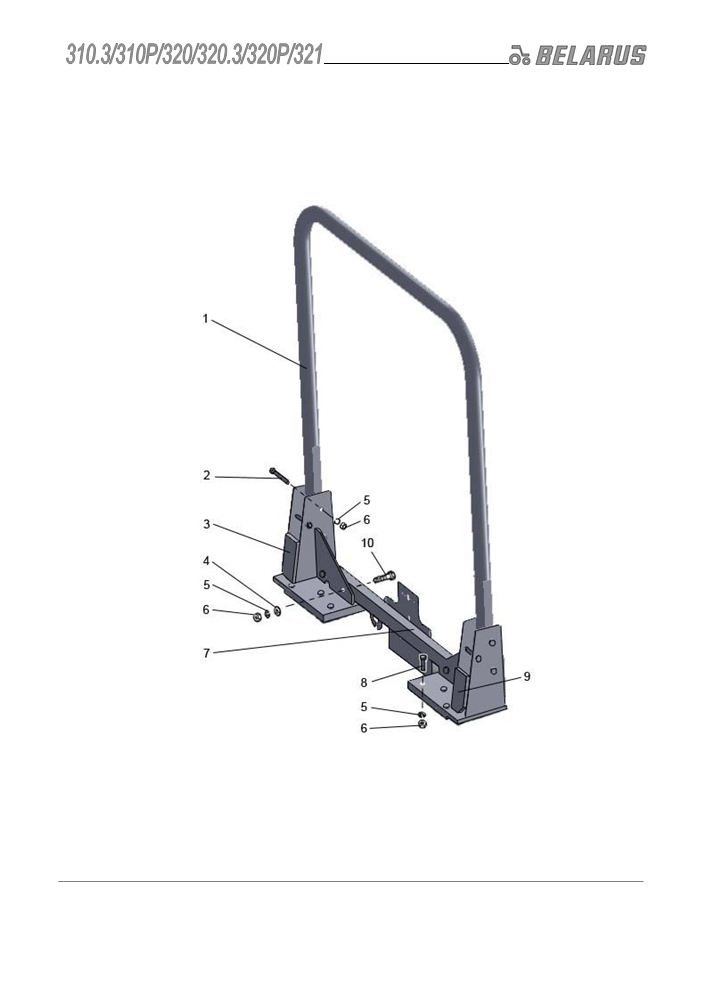

Рис.67.8. Дуга (для тракторов «Беларусь - 321»)
180
Группа 67. Кабина
Подгруппа 6709. Дуга
(для тракторов «Беларусь - 321»)
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
67.8
215-6709010
1
Дуга
1
215-6709020
1
Дуга
2
М12-6gх90.88.35.019 ГОСТ 7795-70
4
Болт
3
215-6709050
1
Кронштейн
4
С 12.01.019 ГОСТ 6958-78
4
Шайба
5
12 ОТ ОСТ 37.001.115-75
18
Шайба
6
М12-6Н.6.019 ГОСТ 5915-70
18
Гайка
7
215-6709060
1
Перемычка
8
М12-6gх40.88.35.019 ГОСТ 7796-70
10
Болт
9
215-6709050-01
1
Кронштейн
10
М12-6gх65.88.35.019 ГОСТ 7795-70
4
Болт
181

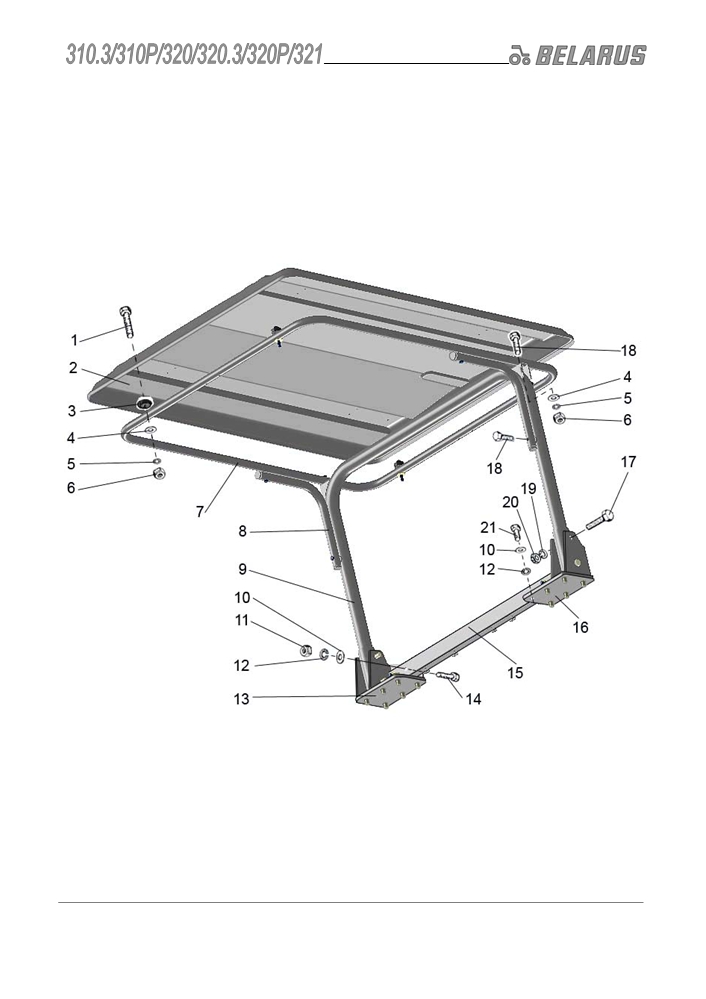

Рис.67.9. Тент (для тракторов «Беларус-310Р/320Р»)
182
Группа 67. Кабина
Подгруппа 6707. Тент
(для тракторов «Беларусь - 310Р/320Р»)
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
67.9
1
М10-6gx70.88.35.019 ГОСТ 7795-40
4
Болт
2
320Р-6707011
1
Крыша
3
80-4616017
4
Ролик
4
С10.01.019 ГОСТ 6958-78
6
Шайба
5
10 ОТ ОСТ 37.001.115-75
6
Шайба
6
М10-6Н.019 ГОСТ 5915-70
6
Гайка
7
320Р-6707030
1
Дуга
8
320Р-6707020
2
Опора
9
320Р-6709040
1
Дуга
10
А12.01.019 ГОСТ 11371-78
16
Шайба
11
М12-6Н.6.019 ГОСТ 5915-70
4
Гайка
12
12 ОТ ОСТ 37.001.115-75
16
Шайба
13
320Р-6709030-01
1
Кронштейн
14
М12-6gx75.88.35.019 ГОСТ 7795-70
4
Болт
15
320Р-6709060
1
Балка
16
320Р-6709030
1
Кронштейн
17
М16-6gx100.88.35.019 ГОСТ 7795-70
4
Болт
18
М10-6gx50.88.35.019 ГОСТ 7795-70
6
Болт
19
16 ОТ ОСТ 37.001.115-75
4
Шайба
20
М16-6Н.6.019 ГОСТ 5915-70
4
Гайка
21
М12-6gx35.88.35.019 ГОСТ 7796-70
12
Болт
183

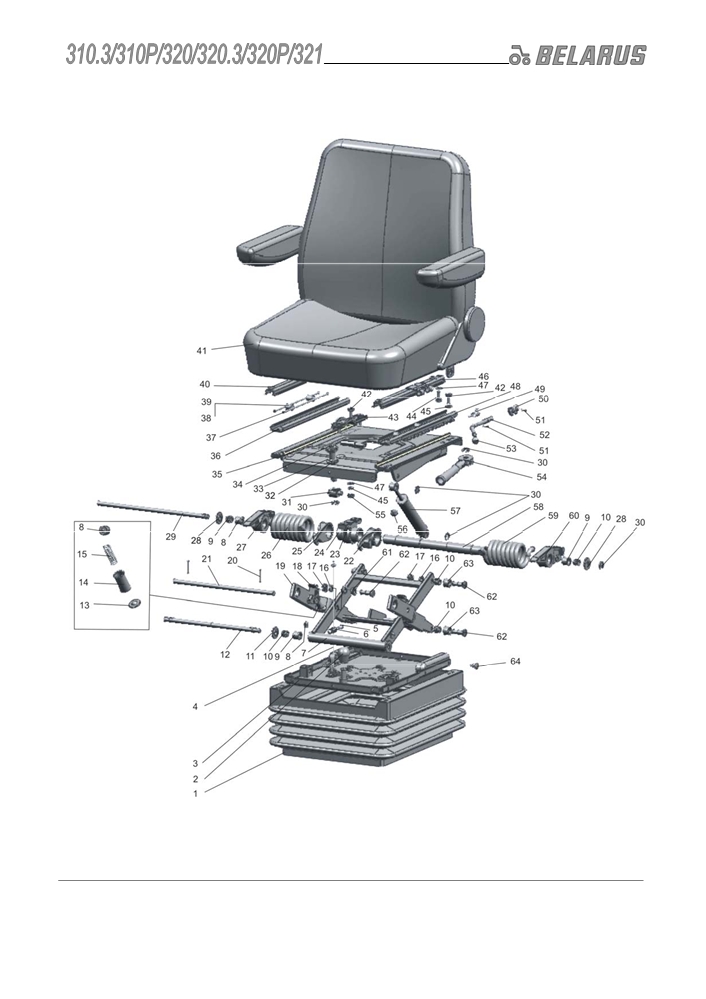

Рис.68.1. Сиденье оператора 80-6800010/80-6800010-01
184
Группа 68. Сиденье оператора
Подгруппа 6800. Сиденье оператора
№ рис.
№ поз.
№ узла или детали
Кол-во
Наименование
68.1
80-6800010
1
Сиденье (1-64)
80-6800010-01*
1
80В-6800108
1
Чехол
2
А61.01.014
1
Рукоятка
3
80В-6801560
1
Основание
4
80В-6801240
1
Трос
5
В.М5-6gх16.58.019 ГОСТ 17473-80
2
Винт
6
70-4803023
1
Муфта
7
80В-6801590-Б
1
Рамка
8
80В-6801521
4
Упор
9
80В-6801512
4
Втулка
10
К12х16х13Е ГОСТ 24310-80
8
Подшипник
11
80В-6801033-01
2
Шайба
12
80В-6801508
1
Ось
13
80В-6801519
2
Пята
14
80В-6801518
2
Гильза
15
80В-6801530-Б
2
Пружина
16
10 ОТ ОСТ 37.001.115-75
10
Шайба
17
М10-6Н.04.019 ГОСТ 5919-73
6
Гайка
18
80В-6801581
2
Собачка
19
80В-6801570
1
Рамка
20
4х22.019 ГОСТ 397-79
2
Шплинт
21
80В-6801012
1
Ось
22
80В-6801004-01
1
Крюк
23
80В-6801001
1
Кронштейн
24
80В-6801003
1
Ось
25
80В-6801004
1
Крюк
26
80В-6801002
1
Пружина
27
80В-6801507
1
Сектор
28
80В-6801033
2
Шайба
29
80В-6801506
1
Ось
30
70-6801307
5
Шайба
31
80В-6801023
1
Гайка
32
80В-6801008
1
Шайба
33
3,0-100 ГОСТ 3722-81
22
Шарик
34
80В-6801152
1
Винт
35
80-6801550
1
Панель
36
80-6800104
1
Направляющая
37
70-6804394-Б
4
Пруток
38
70-6804391
4
Ролик
39
010-015-30-2-3 ГОСТ 18829-73/9833-73
4
Кольцо
40
80-6800110-01
1
Рейка
41
СО-10
1
Сиденье оператора
СО-10-1*
42
М8-6gх20.88.35.019 ГОСТ 7796-70
11
Болт
43
80В-6801031
1
Усилитель
* - для сиденья с подлокотниками
185

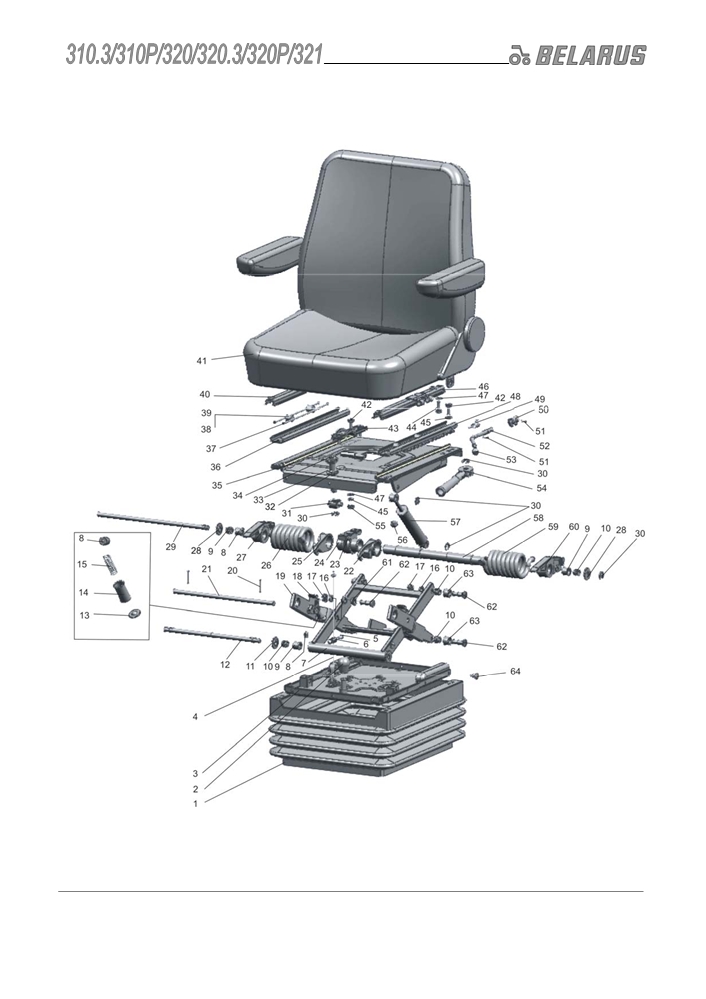

Рис.68.1. Сиденье оператора 80-6800010/80-6800010-01
186















содержание   ..  9  10  11  12   ..
