Таблица 3.1 – Перечень ГСМ.

Наименование и марка ГСМ

Наименование составной

части и ее позиция на

схеме смазки (рисунок

3.1)

основная

дублирующая

Масса (объем)

заправки ГСМ, кг

(дм

3

Периодичность

смазывания

1.Двигатель

Согласно инструкции на трактор





Дизельное топливо ГОСТ 305

Летом:

Л-0,5-40

Л-0,2-40,

Л-1,0-40

Зимой:

3-0,5 минус 35

3-0,2 минус 35

3-0,5 минус 45

3-0,2 минус 45

1) Топливный бак (2 шт.)

А-0,4

А-0,4

(127)

ЕТО-долить

ТО-3, СТО-

замена

2) Система смазки двига-
теля (с радиатором)

Масла моторные М8Г (от минус 40 до
+5

о

С), М10Г

2

(от +5 до +50

о

С) ГОСТ 8581

(15)

ТО-2, СТО-замена

Летом: чистая вода
Зимой:

(20)

3) Система охлаждения
двигателя (с радиатором)

Антифриз марки 40
или 65 ГОСТ15

Тосол А-40
ТУ 6-02-751



СТО-замена

2.Корпусы гидроагрега-
тов МТЗ, включая :

Масла моторные М8Г (от минус 40 до
+5

о

С), М10Г

2

(от +5 до +50

о

С)

(35)

5.Тракторная
 гидросистема

          То же



(в т.ч. г/система
трактора – 20,5)

СТО-замена

7.Гидросистема экскава-
торного оборудования

Масло ВМГЗ ТУ
38.101479 (от минус
40 до +60

о

С)

Масло веретенное
МГ-22-А (АУ) ОСТ
38.1011232 (от минус
15 до +60

о

С), МГЕ-

46В ТУ38001347 (от
минус 5 до +70

о

С),И-

30А ГОСТ 20799 (от
0 до +70

о

С)




         100

СТО- замена



Наименование и марка ГСМ

Наименование составной

части и ее позиция на схеме

смазки (рисунок 3.1)

основная



дублирующая

Масса (объем)

заправки ГСМ, кг

(дм

3

Периодичность

смазывания

8,9.Шарнирные подшипни-
ки, проушины гидроцилин-
дров

Солидол

Ска 3/7-2

Солидол Ж-Ска2/6-2
ГОСТ 1033, смазки
Мли4/12-3 (Литол-
24) ГОСТ 2115

10.Пальцы крепления рыча-
гов на стреле

То же

То же

11,12. Пальцы крепления

»

»

13.Пальцы отвала

»

»

14. Шарниры поворотной
колонки

»

»

15,16. Шарниры ковша

»

»

17,18,19. Шарниры экска-
ваторного оборудования

»

»

20.Шарниры башмаков

»

»

1,0 (на все шарни-

ры)

ТО-1



37

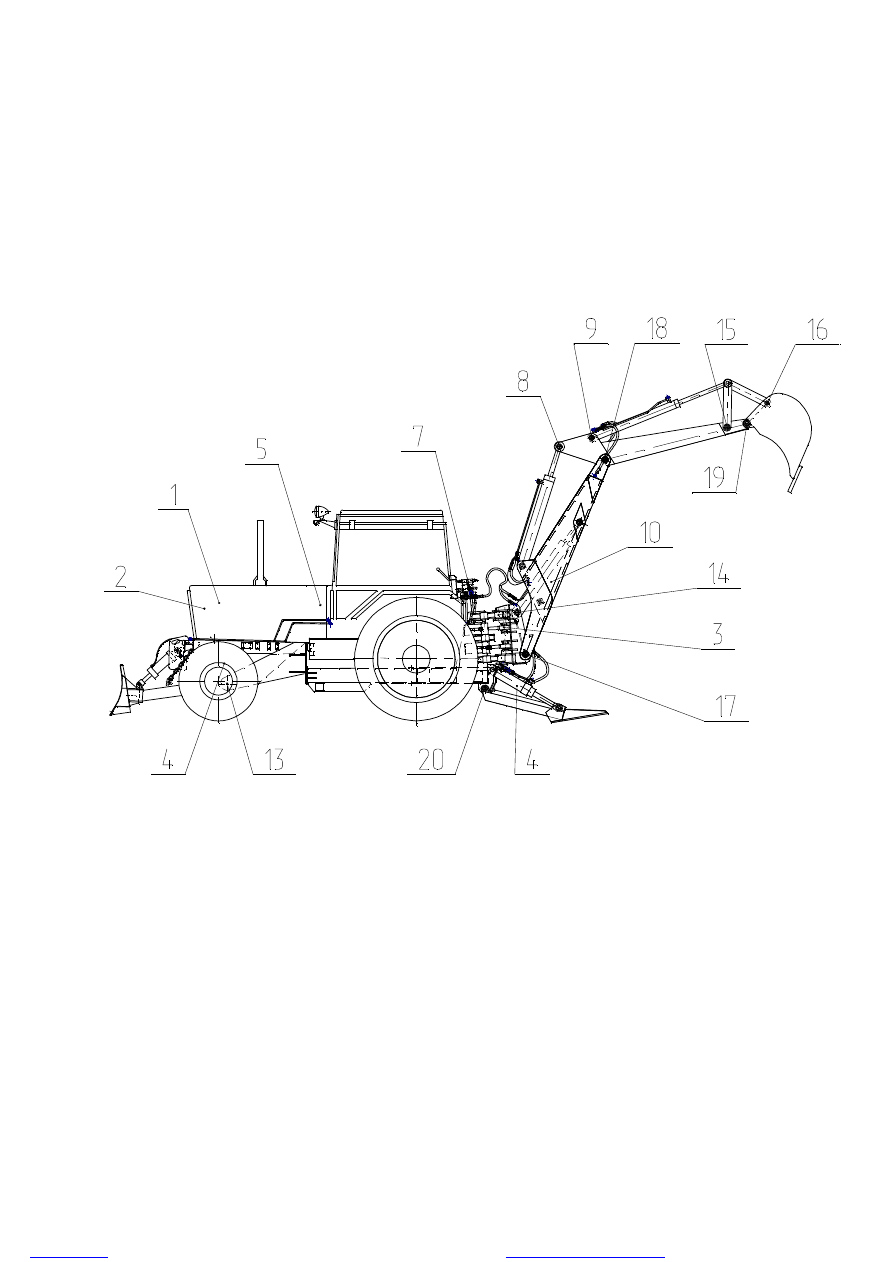

Рис. 3.1. Система смазки

















38



3.1.6 Указания по заправке и смазыванию



При эксплуатации машины необходимо использовать только те виды топлива, ра-

бочих жидкостей и смазочных материалов, которые рекомендуются. Применение дру-
гих марок допускается только после официального подтверждения их пригодности за-
водом-изготовителем экскаватора-бульдозера.

Перед использованием ГСМ изучить их технические данные, ознакомиться с усло-

виями хранения, проверить качество по внешнему виду. Некачественные ГСМ не
применять.

3.1.6.1  Заправка



Перед заправкой топливо следует отстаивать не менее 48 часов. Горловины ци-

стерн, бочек и других емкостей должны быть герметично закрыты, вентиляционные
отверстия - защищены от пыли и грязи. Заборный рукав должен находиться на высо-
те, исключающей засасывание механических примесей и воды.

Заправку топливом и рабочими жидкостями осуществлять топливозаправщиками

или в исключительных случаях специальной кружкой, ведром или лейкой через во-
ронку с сеткой. Не доливать масло в картеры выше условного уровня. Не доливать
масло прямо из бочек во избежание его разлива и загрязнения.

При сливе масла из трубопроводов нужно разъединить линии нагнетания и слива по

штуцерам в наиболее низких точках системы. Для более полного слива перемещать
рычаги гидроуправления последовательно в обе стороны относительно нейтрального
положения. Разъединение маслопроводов каждой линии рекомендуется производить в
одной точке.

Перед заменой масла в картерах проработать на машине, чтобы масло нагрелось и

быстро вытекло из картера, пока механические примеси еще не осели. Для ускорения
процесса слива снять воздухофильтр в верхней части бака. Масло сливать в тару с
биркой, указывающей, что оно отработанное. Затем залить в картер дизельное топливо
(наполовину объема картера), включить в работу машину и  дать ей поработать 5-7
мин на холостом ходу. После этого слить дизельное топливо и залить свежее масло.
Не допускается протирка внутренних поверхностей фильтра, пробки и бака ветошью
во избежание засорения волокнами.

Отверстия промытых трубопроводов, гидроцилиндров, гидрораспределителей, насо-

сов, клапанов и баков закрыть чистыми заранее подготовленными пробками или за-
глушками.

Сведения  по  вместимости  баков,  картеров  и  систем  экскаватора-бульдозера,  за-

правляемых ГСМ, приведены в таблице 3.1.

3.1.6.2  Смазывание



Своевременное смазывание значительно уменьшает износ деталей.  Обычно смазыва-
ние совмещают с очередным техническим обслуживанием. При проведении смазоч-
ных работ соблюдать следующие правила:

1)  перед смазыванием тщательно удалить грязь с пресс-масленок, пробок и во из-

39



бежание попадания грязи в смазываемые полости;


      2) прессовать смазку рычажно-плунжерным шприцем до тех пор, пока она не
покажется из стыков деталей смазываемой сборочной единицы;
      3) после мойки экскаватора-бульдозера под большим давлением, когда возможно
вымывание смазки, произвести смазывание шарнирных соединений;
      4) сезонные смазки менять независимо от количества наработанных моточасов;
      5)для каждого вида смазочных материалов иметь особую тару с соответствующими
надписями и следить за ее чистотой. Принадлежности для смазочных работ хранить в
специальном ящике с крышкой.

  3.1.7 Порядок технического обслуживания




    Порядок и перечень работ для различных видов технического обслуживания экс-
каватора-бульдозера даны в таблице 3.2.
    Работы по обслуживанию базового трактора изложены в эксплуатационной  до-
кументации на трактор.





Таблица  3.2. – Перечень работ


Пункт
 РЭ

Наименование объекта ТО и работы

Виды

ТО

Примечание



Произвести внешний осмотр для обнаружения
механических повреждений.

ЕТО

При обнаружении устранить.



Проверить уровень рабочей жидкости в баке гид-
росистемы и при необходимости долить.

ЕТО



Уровень должен быть не ниже до-
пустимого.



Проверить на холостом ходу и под нагрузкой ра-
боту гидроцилиндров, осмотреть соединения тру-
бопроводов.

ЕТО

Гидроцилиндры должны работать
плавно, без рывков. Течь рабочей
жидкости не допускается.



Вымыть навесное оборудование и трактор.

ТО-1





Выполнить работы ЕТО.

ТО-1

См. выше.



Выполнить роботы ТО-1 трактора.

ТО-1

Согласно ТО трактора.



Проверить наружные крепежные соединения, при
необходимости подтянуть.

ТО-1



Болтовые соединения должны быть
полностью затянуты, шарнирные
соединения зашплинтованы.



Проверить состояние штоков гидроцилиндров.

ТО-1

Поверхность штоков не должна
иметь задиров и забоин.



Промыть заливные фильтры топливного
 и гидравлического баков.

ТО-1

Топливо и рабочая жидкость долж-
ны быть чистыми.

3.1.5

Выполнить смазочные работы ТО-1

ТО-1



2.2.4
3.2.2

Промыть фильтроэлементы в фильтре экскава-
торного оборудования.

Через

одно

ТО-1

На фильтроэлеметах, масло-
уловителе и других  деталях не
должно быть частиц и остатков.



Выполнить работы ТО-1.

ТО-2

См. выше.



Выполнить работы ТО-2 трактора.

ТО-2

По инструкции на трактор.



Проверить затяжку болтовых соединений:



При необходимости подтянуть.



Навесного оборудования

ТО-2





Остова трактора

ТО-2





Крепления рамы к рукавам задних полуосей

ТО-2








Продолжение таблицы 3.2
