ЭКСКАВАТОРЫ-БУЛЬДОЗЕРЫ 702ЕВ, 702ЕВ-01, 702ЕВ-02. РУКОВОДСТВО - ЧАСТЬ 4

16





1.2.3.3.  Привод насоса

        Привод насоса НШ-100 осуществляется  от  ВОМ . Насос крепится  через  проставку к
корпусу заднего моста трактора.

ВНИМАНИЕ:

Поводок муфты переключения двухскоростного независимого ВОМ включен в по-
ложение II-вращения 1000 об/мин.



1.2.3.4.  Гидросистема.

Гидросистема  предназначена  для  осуществления  привода  и  управления  рабочим

оборудованием: экскаваторным и гидроцилиндрами поворотного отвала бульдозера.

Она включает гидросистему трактора, а также дополнительно установленное гид-

рооборудование.

Органы  управления  работой  гидроцилиндров  бульдозерного  оборудования  осу-

ществляется посредствам рукояток распределителя гидросистемы трактора.

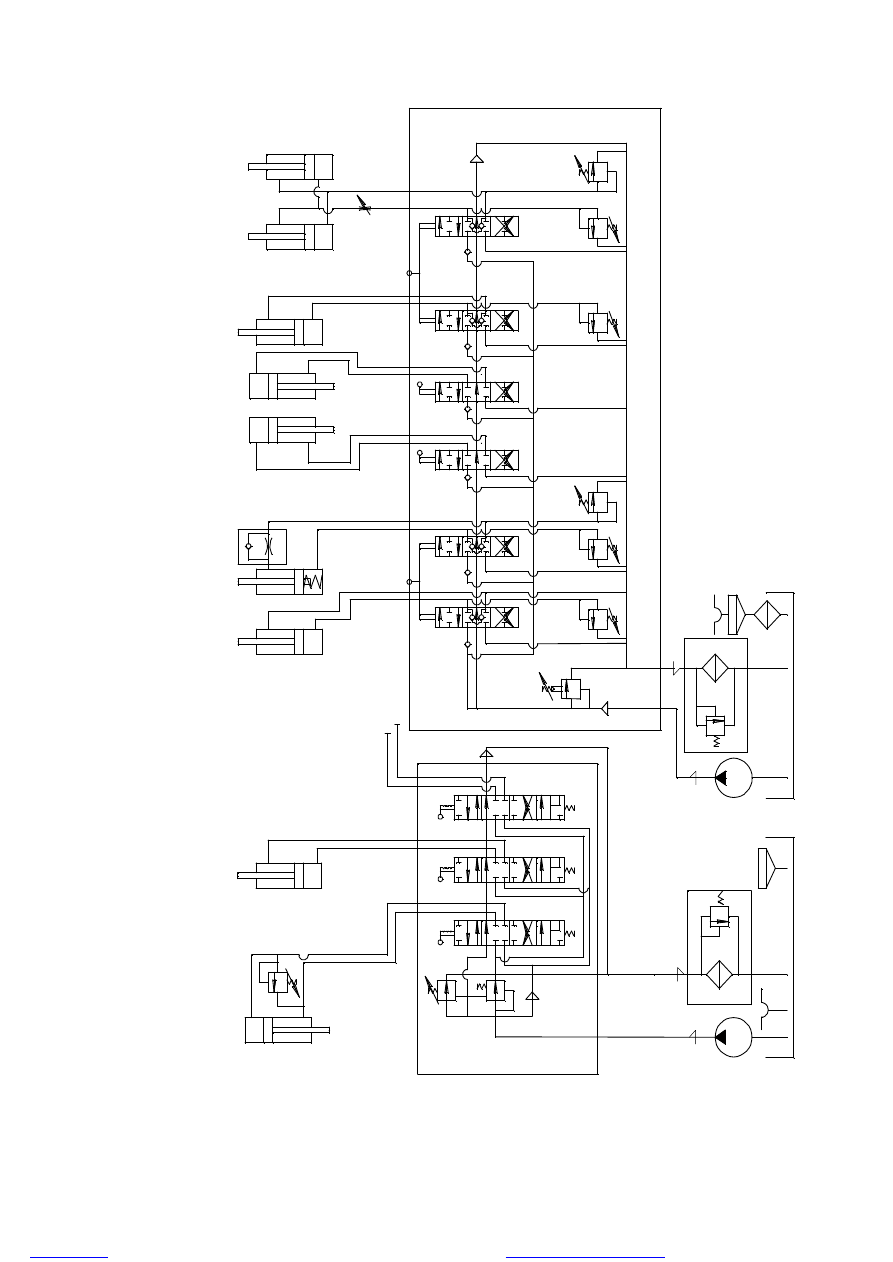

Схема гидравлическая представлена на рисунке 1.4, настройка клапанов приведе-

на в таблице 1.2.1.

В  гидросистеме  экскаватора-бульдозера  используются  два  насоса:  НШ-32А  от

гидросистемы базового трактора и НШ-100, установленный на заднем ВОМ базового
трактора. Гидросистема насоса НШ-32А включает гидрораспределитель Р80-3/4-222,
а также гидроцилиндры и аппаратуру и предназначена для управления фронтальным
бульдозерным  оборудованием:  отвалом  бульдозера  и  гидроцилиндром  поворота  от-
вала.

Гидросистема

насоса

НШ-100

включает

гидрораспределитель

HC-D4/6,  гидроаппаратуру  и  гидроцилиндры  управления  рабочими  органами  экска-
ваторного оборудования.

Гидрораспределитель HC-D4/6 установлен на задней стене кабины трактора, а ру-

коятки управления введены в кабину.

Два  цилиндра  поворота  колонки  соединены  между  собой  таким  образом,  что  ра-

бочая  жидкость  поступает  одновременно  к  поршневой  полости  одного  и  к
штоковой полости второго гидроцилиндра. Противоположные полости  при этом со-
единены со сливом. Возникающее при работе усилие, действующее на штоки гидро-
цилиндров,  вращает  поворотную  колонку  с  рабочим  оборудованием,  на  гидрорас-
пределителе вмонтированы  разгрузочные клапаны , предохраняющие гидроцилинд-
ры от перегрузок и обеспечивающие плавность работы.

Для  остановки  поворота  экскаваторного  оборудования  золотник  распределителя

устанавливается  в  нейтральное  положение,  полости  гидроцилиндров  запираются,
однако  перемещение  штоков  продолжается  за  счет  инерции  массы  рабочего  обору-

17



дования,  при  этом  рабочая  жидкость  из  двух  соединенных  параллельно  плоскостей
вытесняется через разгрузочные клапаны в две противоположные полости.

В гидросистеме используются два гидробака: - от гидросистемы базового трактора;

и бак с подножкой ,установленный с левой стороны кабины, обеспечивающий рабочей
жидкостью гидросистему насоса НШ-100, а также обеспечивающий рабочий темпера-
турный диапазон за счет площади охлаждения и фильтрацию рабочей жидкости, посту-
пающей в бак с рабочего контура.

Гидробак имеет сварную конструкцию, в  бак встроен фильтр  с фильтрующим эле-

ментом (тонкость фильтрации 10 мкм) и с предохранительным клапаном.

В гидробаке имеется заливная горловина-фильтр, сапун  для сравнивания давления в

баке с атмосферным,  масломерное стекло (по которому определяется наименьший и
наибольший допустимые уровни рабочей жидкости в баке). В днище гидробака имеется
пробка  для слива рабочей жидкости и отстоя и кран для отключения гидронасоса при
ремонте.

Гидробак  установлен на кронштейнах, которые крепятся к лонжерону рамы экскава-

тора.

ВНИМАНИЕ: Не допускается засорение сапуна с целью предотвращения

раскрытия бака.







18



К

П

1

1

4

М

П

а

1

6

М

П

а

1

6

М

П

а

1

6

М

П

а

1

3

М

П

а

1

3

М

П

а

К

П

2

К

П

3

К

П

4

К

П

5

К

П

6

К

П

7

2

0

М

П

а

Г

и

д

р

о

р

а

с

п

р

е

д

е

л

и

те

л

ь



Р

8

0

-3

/4

-2

2

2

Р

е

з

е

р

в

Г

и

д

р

о

р

а

с

п

р

е

д

е

л

и

т

е

л

ь

 H

C

-D

4

/6

Ц

1

П

о

д

ъ

е

м

-о

п

у

с

к

а

н

и

е



о

тв

а

л

а

П

о

в

о

р

о

т

о

т

в

а

л

а

(7

0

2

Е

В

-0

2

)

Ц

3

Ц

7

Ц

8

Ц

9

Ц

1

0

Ц

1

1

П

о

в

о

р

о

т

ко

л

о

н

ки

Р

у

ко

я

ть

О

п

о

р

ы

С

тр

е

л

а

К

о

в

ш

1

6

М

П

а

Н

Ш

-3

2

А

-3

Н

Ш

-1

0

0

-3

Л

Ф

2

Ф

1

Р

Т

Р

и

с

.1

.4

 .

 С

х

е

м

а

 г

и

д

р

а

в

л

и

ч

е

с

ка

я

 п

р

и

н

ц

и

п

и

а

л

ь

н

а

я



 э

кс

ка

в

а

то

р

а

-б

у

л

ь

д

о

зе

р

а

 7

0

2

Е

В

.

Ц

1

2

Ц

1

3

Э

кс

ка

в

а

то

р

-б

у

л

ь

д

о

з

е

р

 7

0

2

Е

В

К

П

1

1

0

 М

П

а

Д

р

1

Д

р

2

19
