ЭКСКАВАТОРЫ-БУЛЬДОЗЕРЫ 702ЕВ, 702ЕВ-01, 702ЕВ-02. РУКОВОДСТВО - ЧАСТЬ 3

12






1- отвал;







14- гидробак;

2,8 – гидросистемы;





15-рама;

3,4 – рамы ( левая и правая);

16-связка;

5- установка фар;





17- Ковш;

6- базовый трактор;







7- управление;









9 – рукоять;
10- стрела;







12- колонка;
13- башмаки опорные;

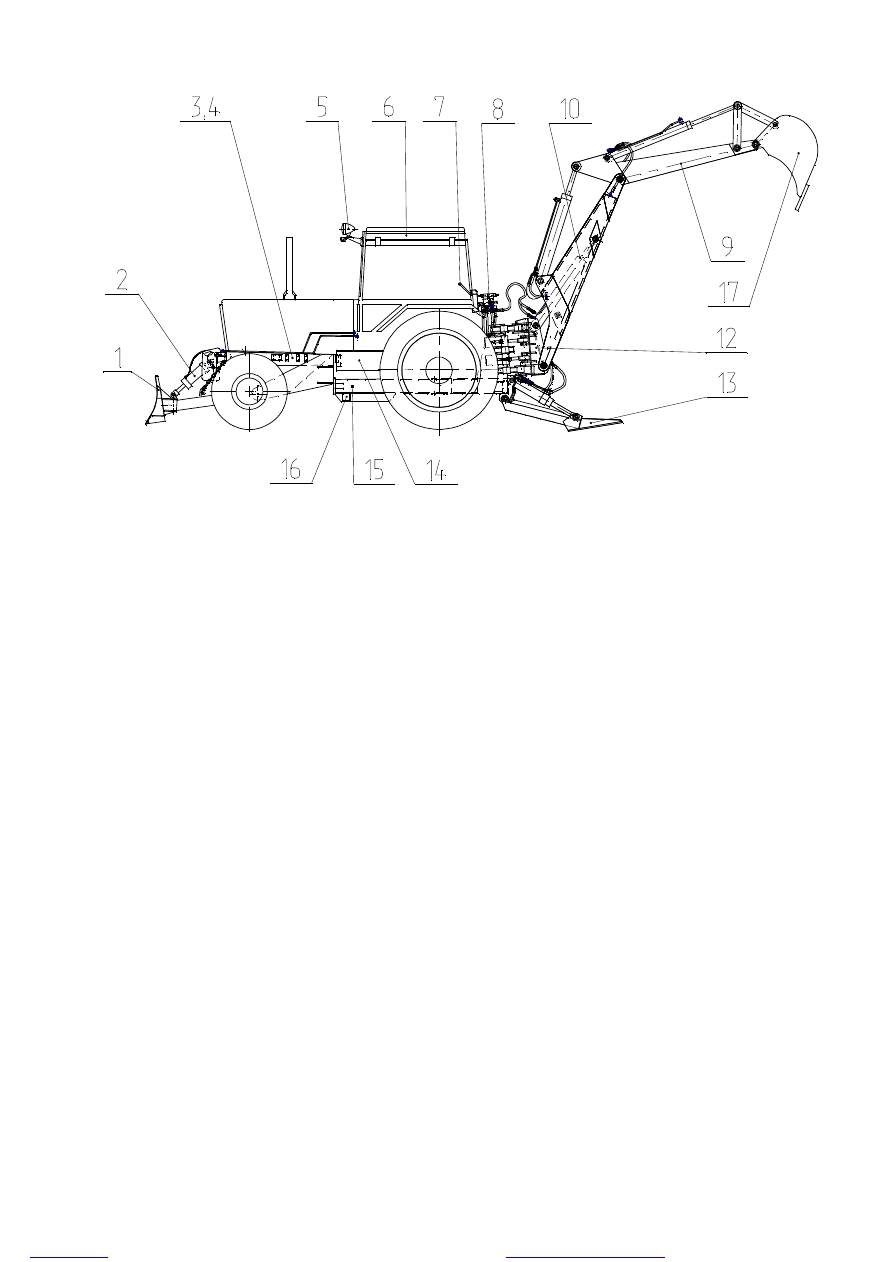

                 Рисунок 1.1. Экскаватор-бульдозер 702ЕВ (702ЕВ-01, 702ЕВ-02)



















13



1.1.4 Средства измерения, инструмент и принадлежности



1.1.4.1  Средства измерения

К средствам измерения относятся приборы, установленные на пульте в кабине. Пе-
речень приборов, их единицы и пределы измерения,  допустимые значения, а также
параметры, контроль которых осуществляется приборами, указанными в соответст-
вующих разделах инструкции по эксплуатации базового трактора МТЗ-82 и его мо-
дификаций (см. таблицу 1.1).

1.1.4.2  Инструмент и принадлежности

     Экскаватор-бульдозер снабжен комплектом запасных частей, инструмента и принад-
лежностей (ЗИП) согласно ведомости ЗИП. Комплект ЗИП состоит из:

1)  комплекта ЗИП непосредственно экскаватора-бульдозера 702ЕВ
2)  комплекта ЗИП базового  трактора.
Комплект ЗИП включает:



1)  быстроизнашивающиеся детали, срок службы которых менее гарантийного срока
машины (кольца резиновые круглого сечения, манжеты);
2)  инструмент общего и специального назначения;
3)  принадлежности и приспособления, необходимые для эксплуатации

 и технического обслуживания машины.

Весь инструмент стандартный.
К специальным приспособлениям относится приспособление для замера давления

рабочей жидкости, которое представляет собой переходник, один из концов которого
заканчивается манометром с пределом измерения от 0 до 400 кгс/см2.

1.1.5 Маркировка и пломбирование



Каждый экскаватор-бульдозер имеет маркировочную табличку, расположенную на

раме с левой стороны.

Табличка содержит: товарный знак, адрес завода-изготовителя, наименование и ин-

декс изделия, эксплуатационную мощность двигателя, эксплуатационную массу маши-
ны, дату изготовления.

На экскаваторе-бульдозере установлены транспортные и конструктивные пломбы.

Пломбы  на  дверях  кабины  и  ящиках  ЗИП  относятся  к  транспортным.  Потребитель

может снять их сразу после получения экскаватора-бульдозера.

Пломба на блокировке 9-й передачи и пломбы на предохранительном и перепускных

клапанах гидрораспределителя экскаваторного оборудования относится к конс-
труктивным и снятию не подлежит, иначе потребитель теряет право на гарантию. Кон-
структивные пломбы снимаются лишь в присутствии представителя завода-
изготовителя с целью проверки соответствия регулировок требованиям технической до-
кументации.

После  проверок  сборочные  единицы  пломбируются  вновь,  о  чем  составляется

соответствующий акт, который  подписывается заинтересованными представителя-
ми.

14



1.1.6 Упаковка



Экскаватор-бульдозер отправляется потребителю без упаковки и консервации.

ЗИП уложен в пакет из полиэтиленовой пленки и укладывается в кабине машины.

Если ЗИП поставляется в ящике, то на ящике ЗИП нанесена маркировочная надпись,
указывающая места подвода строп (изображение звеньев цепи), верх ящика (направле-
ние, указанное стрелками), массу ящика полную (брутто), массу ЗИП без ящика (нетто)
и его габаритные размеры.

Эксплуатационная документация упакована в водонепроницаемый пакет и уло-

жена в инструментальный ящик кабины.

1.2 Описание и работа составных частей



1.2.1  Контрольно-измерительные приборы и органы управления

1.2.1.1. Контрольно-измерительные приборы

Расположены на панели приборов в кабине. Назначение и параметры, контроль
которых осуществляется приборами, указаны в соответствующих разделах инст-
рукции по эксплуатации базового трактора МТЗ-82 и его модификаций.

1.2.1.2.   Органы управления

Управление экскаватором-бульдозером осуществляется с двух пультов.

На переднем расположены рычаги управления трактором и бульдозерным
оборудованием, на заднем - рычаги управления экскаваторным оборудованием.
Управление приводом насоса расположено с правой стороны в кабине трактора.



Рисунок 1.2- Органы управления

1 - рычаг управления поворотом отвала; 2- рычаг управления подъемом-опусканием;

3 - резерв; 4, 5- рычаги управления опорными башмаками; 6 - рычаг управления стре-

15



лой и ковшом  экскаватора; 7 - рычаг управления рукоятью и поворотом колонки; 8 -
управление приводом насоса (ВОМ).



1.2.2.  Фронтальное бульдозерное оборудование

Состоит из отвала с гидроцилиндром подъема 1 (рисунок 1.1) и рам левой 3 и правой

4  для навески бульдозерного оборудования, которые соединены между собой стяжкой.
В исполнении 702ЕВ-01 для фронтального расположения отвала используется крон-
штейн с двумя пальцами. При использовании отвала с поворотом вправо или влево он
снимается, а одним  из снятых пальцев отвал фиксируется в повернутом положении при
угле поворота 24 градуса. В исполнении 702ЕВ-02 для поворота отвала служит гидроци-
линдр. Максимальный угол поворота отвала в этом случае от -24 до 24 градусов.

     1.2.3. Экскаваторное оборудование

Состоит из рамы, поворотной колонки 12, стрелы 10 (рисунок 1.1), рукояти 9 и ковша
обратной лопаты 17.  Шарнирные соединения экскаваторного оборудования снабже-
ны пресс-масленками.

1.2.3.1.  Рама экскаватора

Предназначена для разгрузки остова трактора и навески экскаваторного оборудо-

вания. Рама крепится к рукавам задних полуосей трактора болтами. В раме установ-
лена поворотная колонка, на которой крепится экскаваторное оборудование.

1.2.3..2.  Колонка поворотная

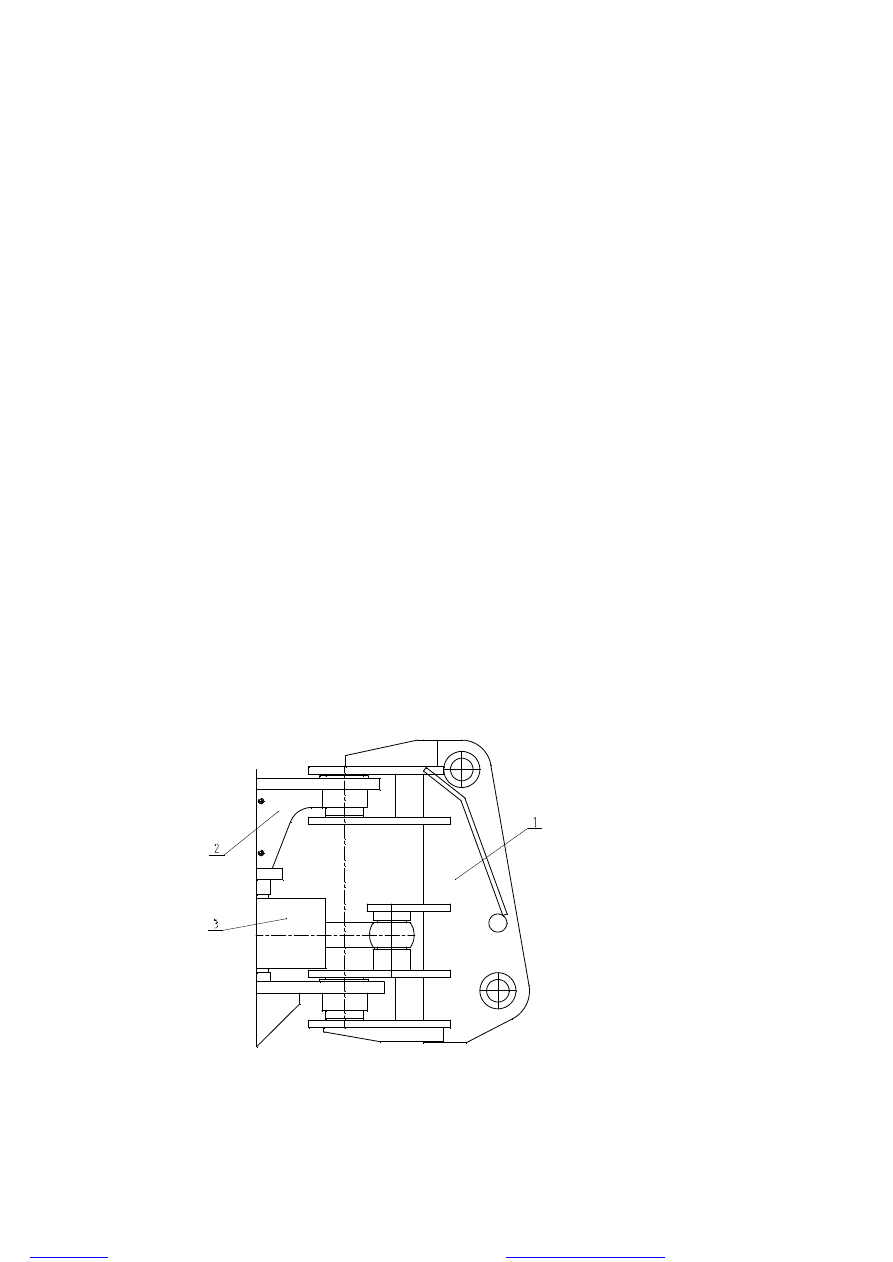

                             Рисунок 1.3. – Колонка поворотная

Колонка поворотная 1 закрепляется на раме 2 (рисунок 1.3) пальцами  и поворачивается
двумя гидроцилиндрами 3, закрепленными на раме. Фиксатор  ограничивает угол пово-
рота колонки. Для смазывания шарнирных соединений имеются масленки  (5 шт.).
