Трактора серии MF 600. Руководство - часть 34

5 - Электрическая система






142

B) Рабочие световые приборы:







-  Задние и передние фонари кабины
-  Вспомогательные передние фары – тракторы с

платформой

-  Вспомогательные передние фары – тракторы с

платформой


ПРИМЕЧАНИЕ. Это галогенные лампы, к ним нельзя
прикасаться пальцами, так как естественная влага и
жир, имеющиеся на коже, вызывает их выход из строя.
Для работы с этими лампами берите их через чистую
сухую бумагу.

-  Мощность = 55 ватт

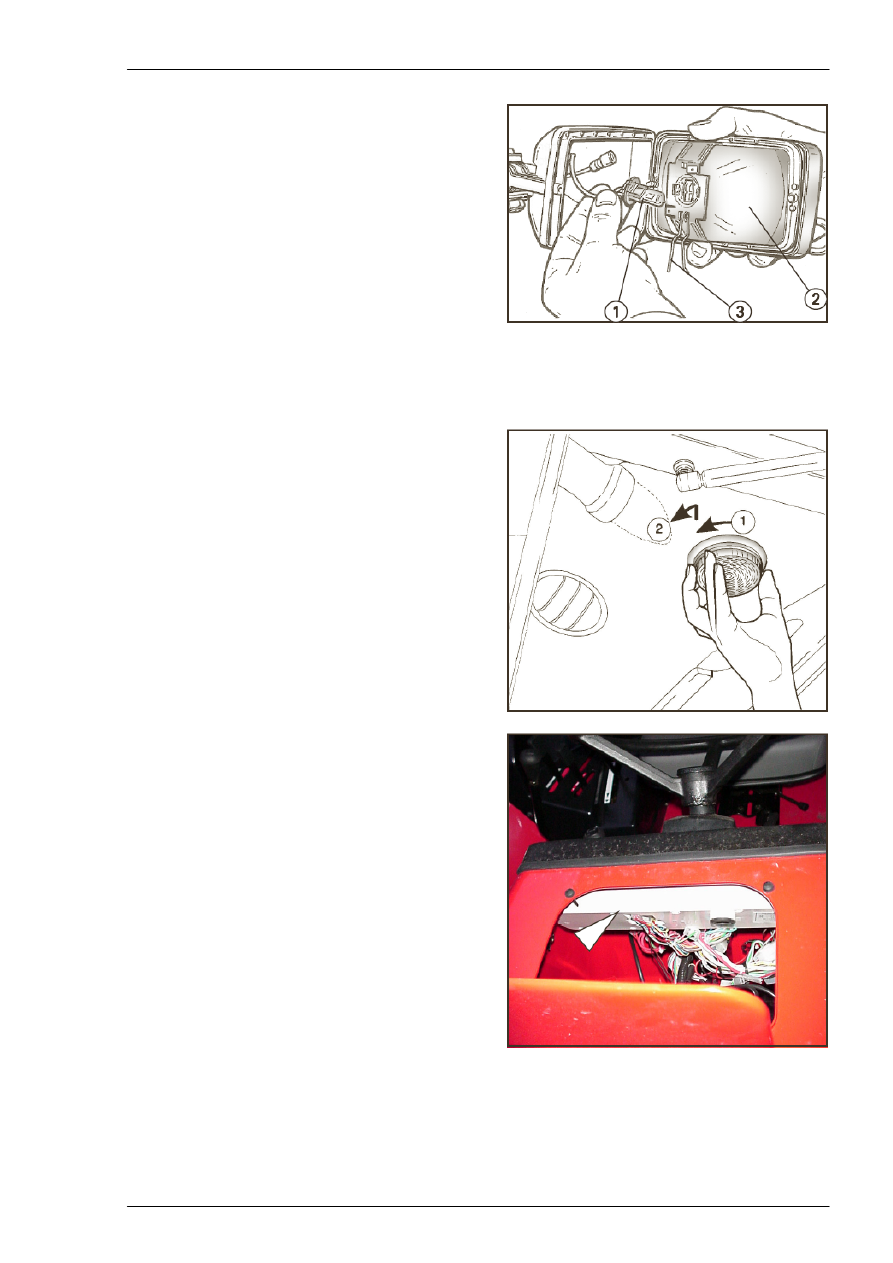

Чтобы заменить лампу (1), снимите рефлектор (2) и
снимите 2 болта на правой стороне фары.
Снимите защелку (3), извлеките лампу (1) и замените ее,
действуя в обратной последовательности.


C)  Внутреннее освещение кабины

a)  Возьмите рефлектор, как показано на рисунке;
b)  Проверните рефлектор (1) влево до упора;
c)

Нажмите немного вверх (2) и еще больше
проверните влево;

d)  Извлеките рефлектор, после чего откроется доступ

к трубчатой лампе мощностью 5 ватт;

e)  Установите обратно, убедившись в правильности

посадки язычков рефлектора. Проверните
рефлектор вправо, чтобы завершить установку.





5.6 -  Лампы приборной панели

Если одна из контрольных ламп приборной панели
перестанет работать, свяжитесь с вашим дилером MF.
Чтобы открыть панель приборов, необходимо иметь
специальный инструмент и знания.



6 - Система рулевого управления






143

6 - Система рулевого управления

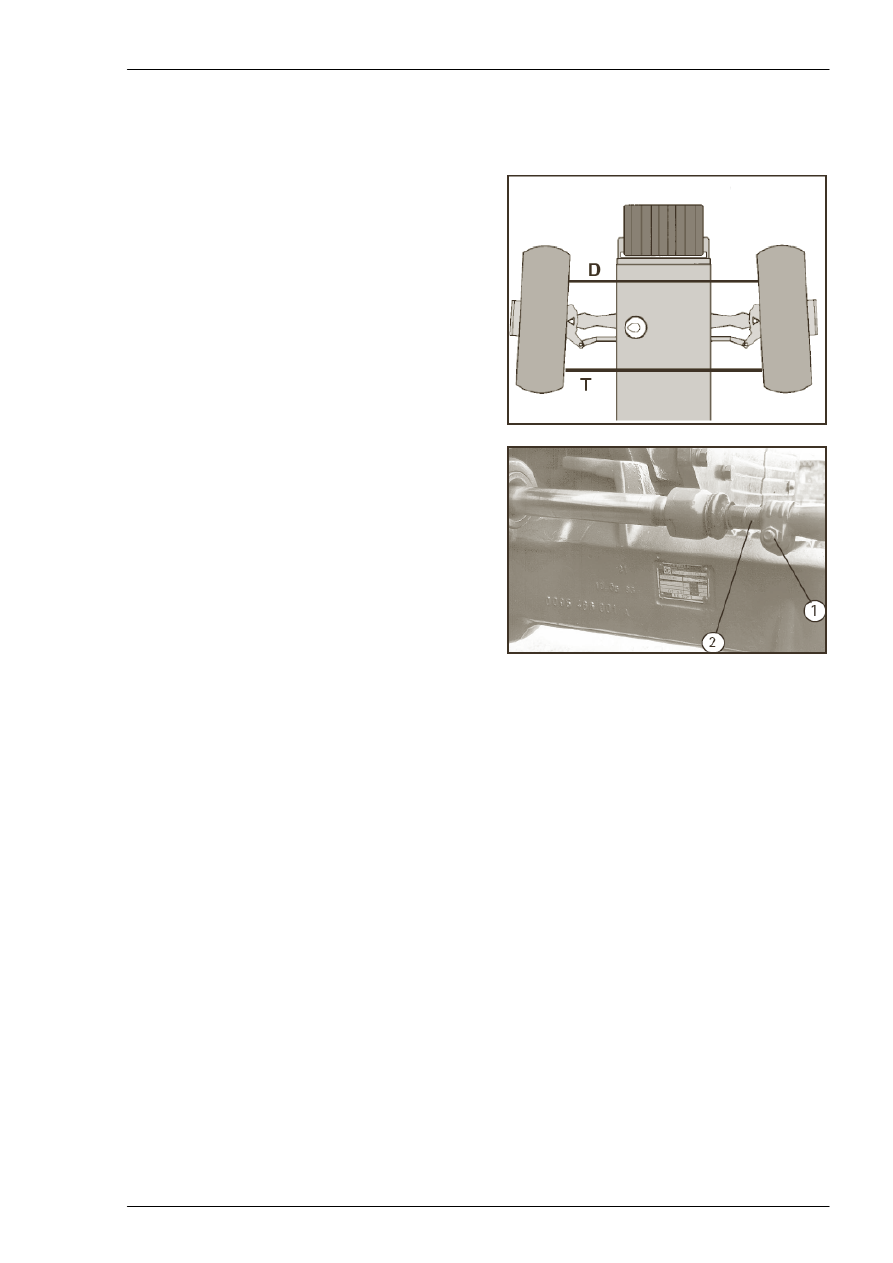

6.1 -  Проверка и регулировка схождения

передних колес


Проверьте существующее схождение следующим
образом:
a)  Поравняйте оба передних колеса.
b)  Измерьте расстояние (D) между передними

сторонами колес не высоте точно по центру оси.
Измерения выполняйте по ободьям колес.

c)

Таким же образом выполните измерения (T) между
ободьями на задних частях колес.

d)  Рассчитайте схождение T - D (заднее минут

переднее значение).


Регулировка
Схождение должно быть как можно ближе к
0 мм, то есть, заднее значение (T) должно быть равным
переднему значению (D).

a)  При необходимости отпустите хомут (l) (или

контргайку, в зависимости от оси) на боковой
стороне моста;

b)  Проверните тягу (2) с помощью рожкового ключа

соответствующего размера до достижения
рекомендованного значения схождения;

c)

Затяните хомут или контргайку (1).



ПРИМЕЧАНИЕ. Если у вас есть фиксирующая
жидкость, нанесите ее на резьбу, чтобы
предотвратить раскручивание болта хомута или
контргайки.
Эту регулировку необходимо выполнить на
одинаковое количество оборотов с каждой
стороны (на одинаковое количество витков
резьбы на обоих наконечниках).












Схема схождения

7 - Трансмиссия и гидравлическая система






144

7 - Трансмиссия и гидравлическая

система



7.1 -  Промывка сапунов

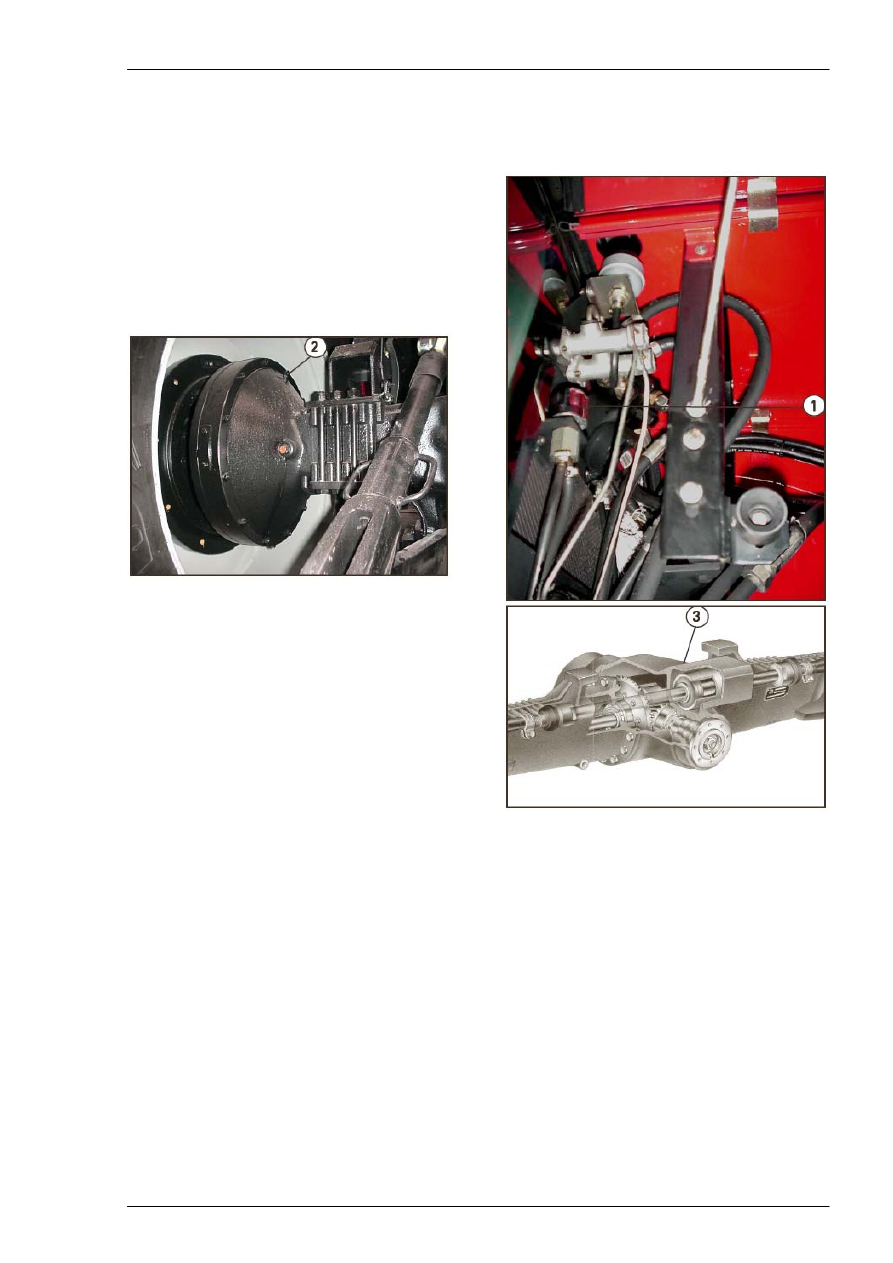

Сапуны позволяют выходить из картеров газам, которые
образуются в результате повышения температуры
механических деталей и масла. Если сапун забит, внутри
картера возникает избыточное давление, из-за чего
может произойти течь прокладок.
Чтобы промыть их, используйте кисть и растворитель.
Если сапун поврежден, замените его исправным, чтобы
избежать попадания в картер воды и загрязнений.

















2 = задняя главная передача
3 = передняя главная передача (полного привода)

7 - Трансмиссия и гидравлическая система






145

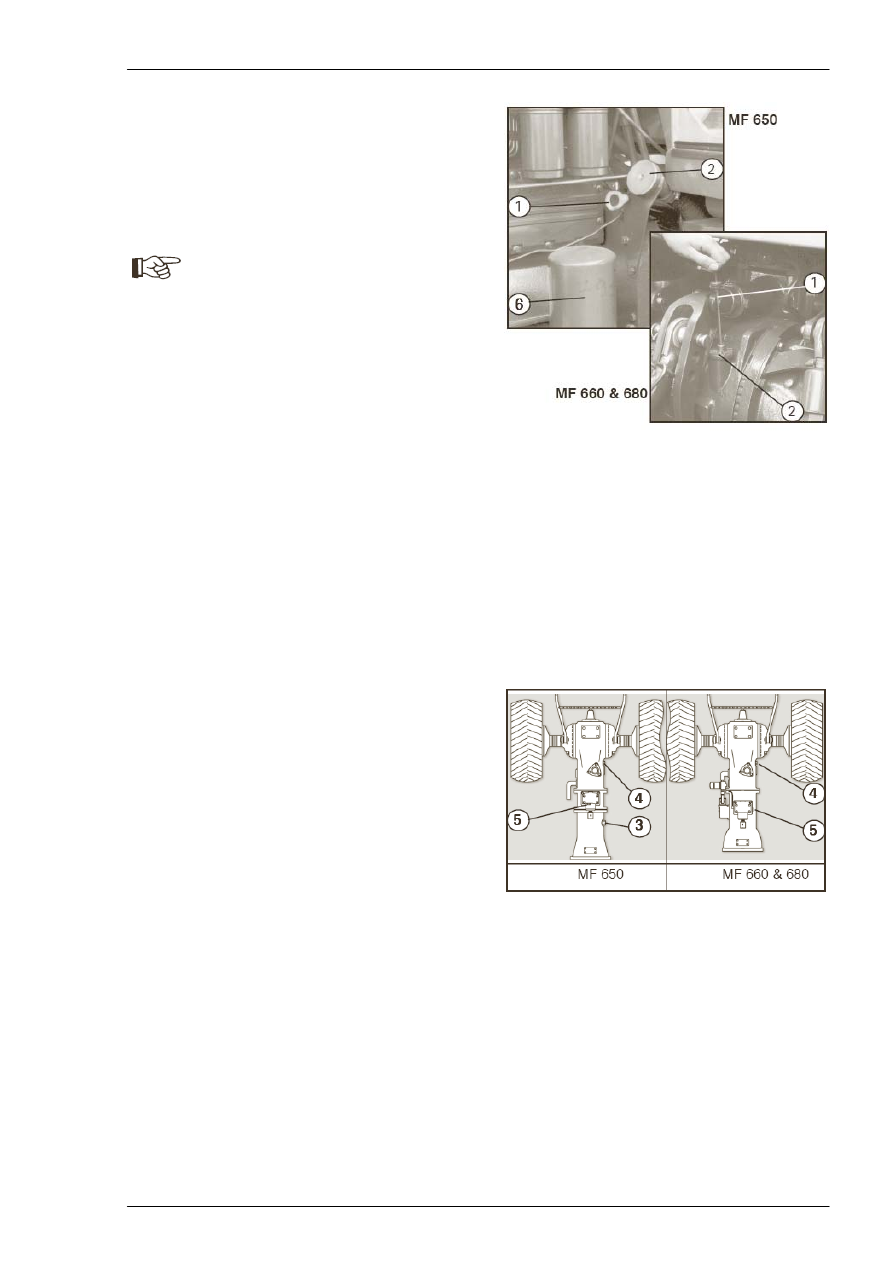

7.2 -  Проверка уровня масла

Уровень масла проверяется с помощью щупа (1), когда
трактор установлен на ровной поверхности. Уровень
масла должен находиться между минимальной и
максимальной отметками.
При необходимости долейте масло через заливную
горловину (2), как показано на рисунке. Используйте
рекомендованное масло, указанное в таблице на стр.
123.


ПРИМЕЧАНИЕ:

Ознакомьтесь с примечаниями относительно
необходимости заливки большего количества масла в
трансмиссию и гидравлическую систему при работе с
удаленным навесным оборудованием.






7.3 -  Замена масла и фильтра (на всех тракторах) и очистка сетчатого фильтра масляного насоса

сцепки (тракторы с подъемной системой Ferguson)


Порядок действий:

✔

  Слейте масло при нормальной рабочей температуре – см. пункт А

✔

  Опустите подъемные балки гидравлической подъемной системы

✔

  После слива масла:

-

Замените впускной фильтр (6) – на всех тракторах – см. пункт В.

-

Промойте сетчатый фильтр масляного насоса сцепки – только на тракторах с подъемной системой Ferguson –
см. пункт C).

✔

  Установите сливные пробки (3, 4 и 5) и залейте рекомендованное масло.






A)  Замена масла



Количество и тип масла: см. таблицу на стр. 123
Сливные пробки:

✔

 MF

650:

снимите пробку поддона (5), пробку

центрального корпуса (4) и коробки передач (3).

✔

  MF 660 & 680: снимите пробки (4 и 5);
