Трактора серии MF 600. Руководство - часть 33

5 - Электрическая система






138





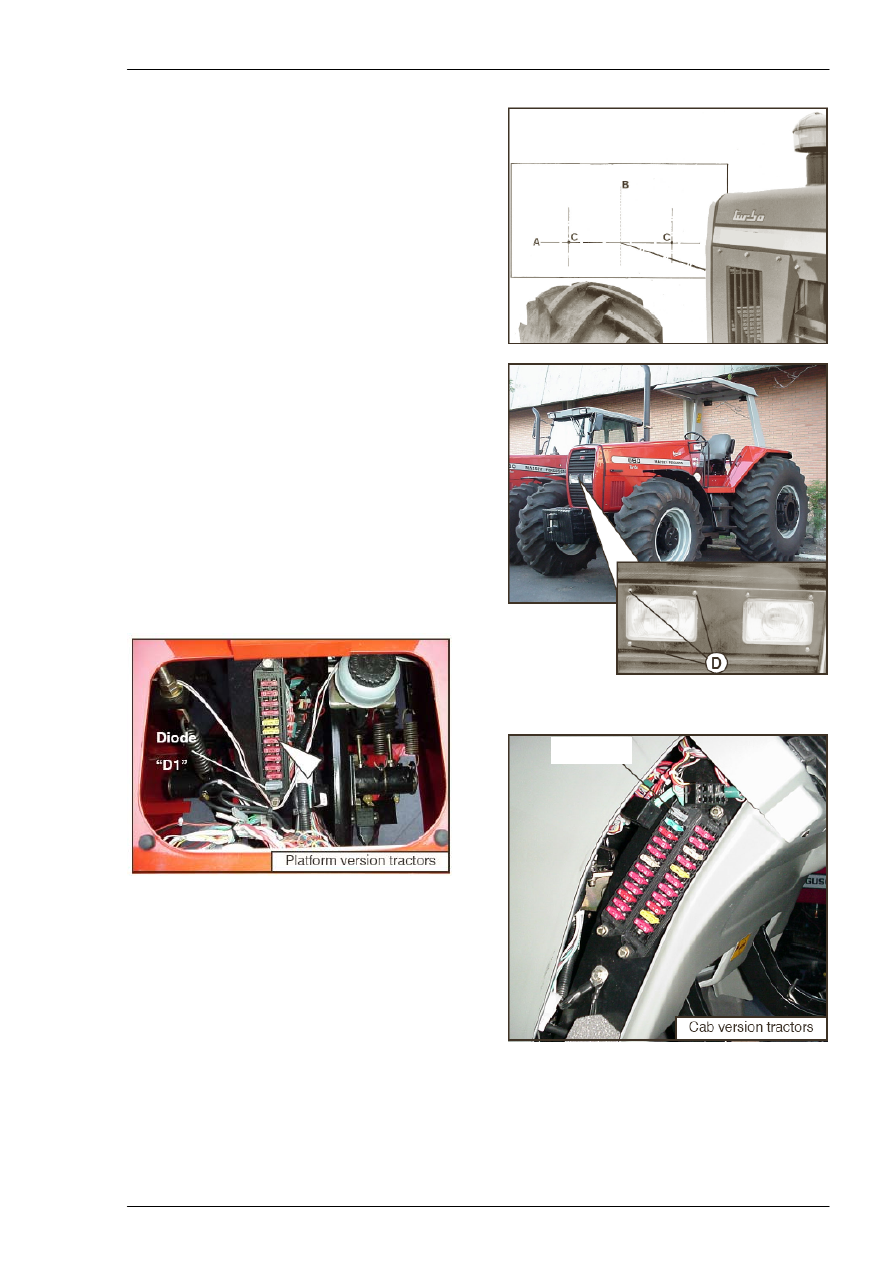

5.3 -  Регулировка передних фар

a)  Установите трактор напротив стены на расстоянии

двух метров от нее. Трактор должен стоять на
ровной поверхности.

b)  Проведите горизонтальную линию (A) на стене,

точно напротив центра каждой лампы.

c)

Проведите также вертикальную линию (B) точно
напротив центра трактора.

d)  Отметьте еще две точки (C) на горизонтальной

линии (A), на расстоянии, соответствующем
расстоянию между двумя лампами.

e)  Включите дальний свет фар и убедитесь, что луч

каждой из фар попадает прямо в точку (C) на
соответствующей стороне.

При необходимости выполните регулировки с помощью

двух винтов (D) на каждой фаре.

ПРИМЕЧАНИЕ. Выполняйте проверку каждой
фары отдельно, когда вы проверяете одну фару,
другую закрывайте.

Также закрывайте передние вспомогательные
фонари, чтобы обеспечить лучшую видимость.

5.4 -  Замена реле и предохранителей

A)  Предохранители:

На тракторах с платформой, предохранители находятся
внутри приборной панели под небольшой крышкой.
Откройте верхнюю крышку, чтобы добраться к ним. На
тракторах с кабиной откройте крышку левого отделения
приборной панели. Определите перегоревший
предохранитель и извлеките его. Посмотрите его
параметры, они указаны на верхней части и замените
предохранитель другим, с такими же параметрами.





Диод D1

Версия тракторов с платформой

Версия тракторов с кабиной



5 - Электрическая система






139

ПРИМЕЧАНИЯ:

1 -  Никогда не выполняйте ремонта электрической системы, не отключив предварительно

отрицательный кабель от батареи.


2 -  Предохранители имеют цветовую маркировку в соответствии с силой тока, на которую они

рассчитаны:



Бежевый = 5 А,

Красный – 10 А,  Голубой = 15 А,  Желтый = 20 А



Всегда используйте предохранители одного и того же цвета для каждой из цепей. Имейте про
запас предохранители всех цветов (на все значения силы тока).


3 -  Никогда не используйте самодельные предохранители – разные металлические предметы: это

может стать причиной серьезного повреждения электрической системы и пожара. Если
предохранители слишком часто перегорают, выясните причину проблемы.


4 -  Некоторые предохранители предназначены для опционных систем, поэтому они могут

отсутствовать в блоке предохранителей вашего трактора.





№

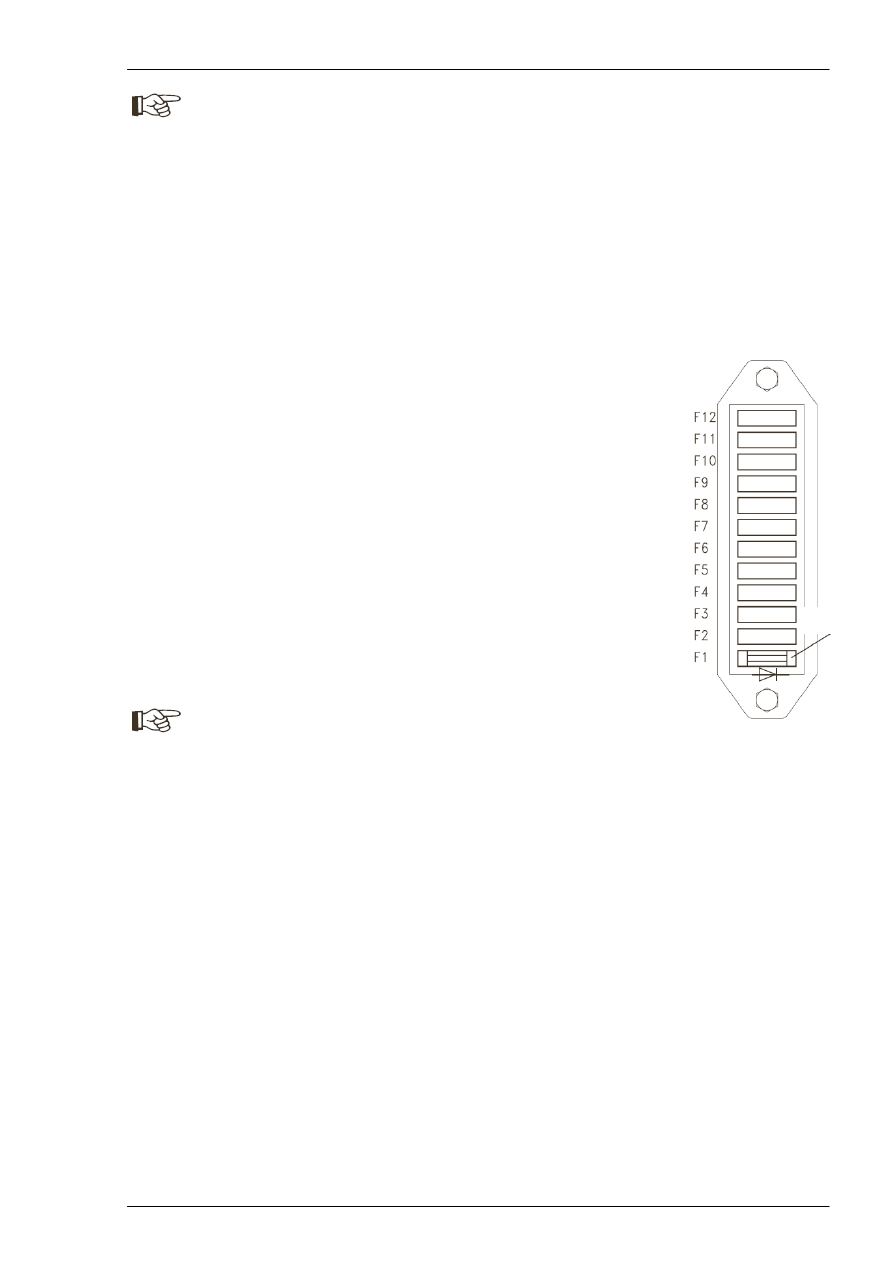

Ампер

Функция

F1

Диод “D1” обеспечивает включение контрольной лампы засорения фильтра,
когда провернут пусковой ключ

F2 10

A

Не используется (запасной)

F3 10

A

Зависимый и независимый МОМ + подъемная система (контрольная лампа)

F4 10

A

Стоп-сигналы

F5 10

A

Электронная защита двигателя и приборная панель

F6 10

A

Вспомогательные передние фонари и габариты

F7 20

A

Модуль системы Hydrotronic + звуковой сигнал

F8 20

A

Не используется (запасной)

F9 10

A

Освещение приборной панели

F10 10

A Задние рабочие фары (55 ватт)

F11 10

A Передние фары – ближний свет (40 ватт)

F12 10

A Передние фары – дальний свет (48 ватт)









ПРИМЕЧАНИЯ:

1 -  Идентификационные номера от 1 до 12 находятся под предохранителями, они выбиты на боковой

поверхности.


2 -  Следите за тем, чтобы при установке диода D1 он был установлен правильной стороной –

стрелка на его боковой поверхности должна показывать вправо.

Диод D1

5 - Электрическая система






140

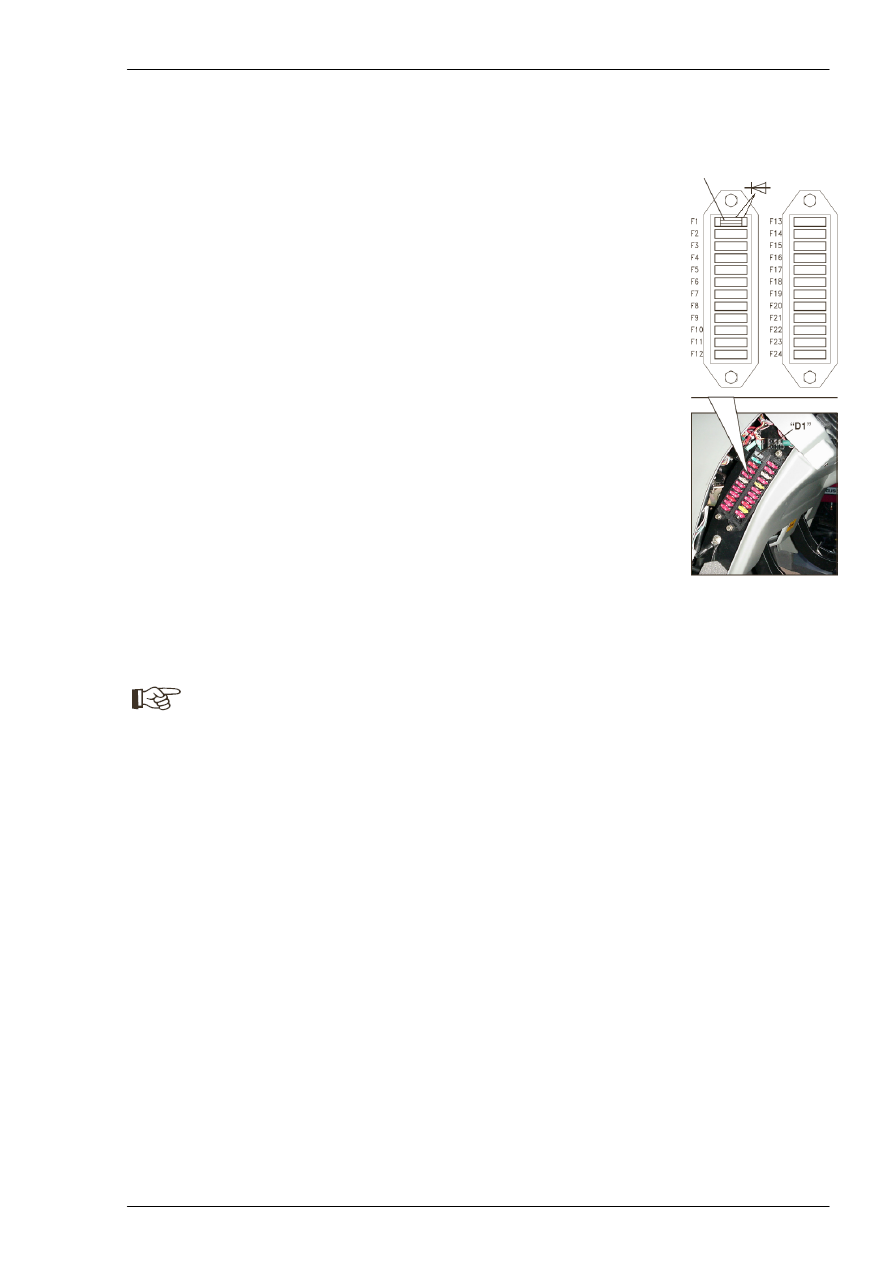

Тракторы с кабиной

ПРИМЕЧАНИЯ: В приведенных ниже обозначениях содержатся также и опционные позиции.


№

Ампер

Функция


F1

Диод “D1” обеспечивает включение контрольной лампы засорения фильтра,
когда провернут пусковой ключ

Диод D1

F2 15

A

Управление выключением дворника

F3 10

A

Радио + часы + внутреннее освещение кабины

F4 10

A

Аварийная сигнализация

F5 05

A

Приборная панель + защитное реле цепи стартера

F6 05

A

Электромагнитный клапан отсечения подачи топлива к топливному насосу

F7 10

A

Стоп-сигналы

F8 10

A

Запасной

F9 10

A

Габариты

F10 10

A Запасной

F11 10

A Передние фары – ближний свет (40 ватт)

F12 10

A Передние фары – дальний свет (48 ватт)

F13 10

A Проблесковый фонарь

F14 10

A Дворник и омыватель ветрового стекла

F15 05

A Электронная подъемная система Boschtronic

F16 10

A Передние рабочие фары

F17 20

A Кондиционер: электромагнитная муфта компрессора и вентиляция кабины

F18 10

A Звуковой сигнал

F19 10

A Задние рабочие фонари - правые

F20 10

A Задние рабочие фонари - левые

F21 10

A Разъем для подключения электрооборудования прицепа

F22 20

A Запасной

F23 10

A Запасной

F24 10

A Запасной













ПРИМЕЧАНИЯ:

1 -  Идентификационные номера от 1 до 24 находятся под предохранителями, они выбиты на боковой

поверхности.


2 -  Следите за тем, чтобы при установке диода D1 он был установлен правильной стороной –

стрелка на его боковой поверхности должна показывать вперед, то есть, влево.

5 - Электрическая система






141

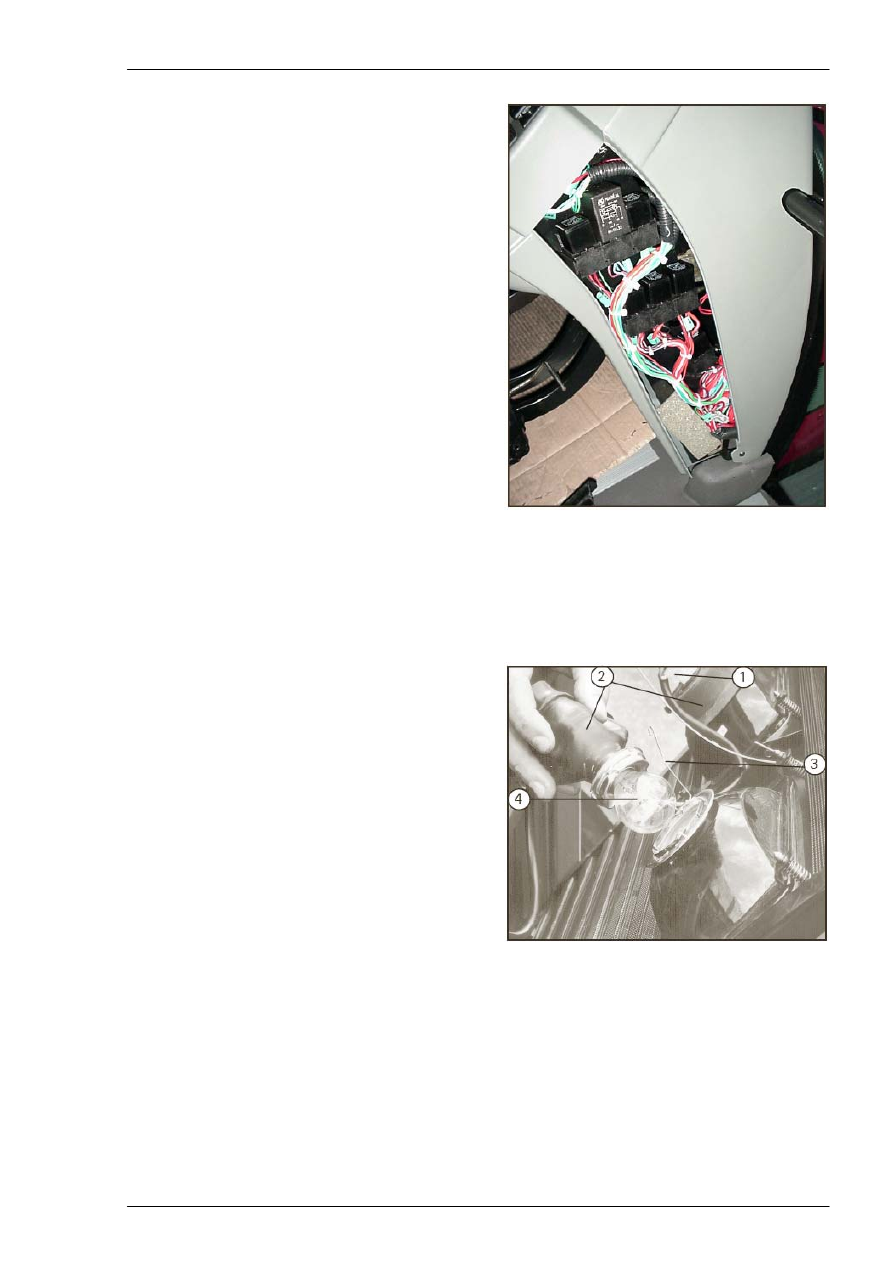

B) Реле (тракторы с кабиной MF 650 - 680)

ПРИМЕЧАНИЕ: Реле, указанные ниже, охватывают
опционные функции. Обозначения (K1, K2, K3...)
находятся на каждом реле.

K1 - Реле нейтрального положения коробки передач

для запуска двигателя

Когда рычаг переключения передач находится в
нейтральном положении, предохранительный
прерыватель включает это реле, что позволяет запуск
двигателя. Реле зависимого или независимого МОМ (K6)
включено последовательно с этим реле, это значит, что
для того, чтобы запустить двигатель, необходимо также
отключить МОМ.

K2 - Блокирующее реле:
Отключает фары, кондиционер, дворник и омыватель
ветрового стекла, а также электронную подъемную
систему до запуска двигателя, что предотвращает
перегрузку батареи.

K3 - Вспомогательное реле I:
Отключает фары, кондиционер, дворник и омыватель
ветрового стекла, а также электронную подъемную
систему до запуска двигателя, управляется с помощью
реле K2.

K4 - Вспомогательное реле II
Отключает задние рабочие фонари и передние фары,
установленные на радиаторной решетке до запуска
двигателя, управляется с помощью реле K2.

K5 - Реле задних рабочих фар
Управляется переключателем этих световых приборов,
включая и выключая их.


5.5 -  Замена ламп в фарах и световых

приборах

A)  Лампы передних фар
a)  Выключите все световые приборы;
b)  Откройте переднюю решетку, отпустив 2 верхних

болта;

c)

Отсоедините разъем питания фар (1);

d)  Извлеките резиновый пыльник (2);
e)  Снимите защелку (3) и извлеките лампу с цоколем в

сборе (4);

f)

Установите новую лампу на 40/45 ватт в обратной
последовательности и проверьте работу фары.






K6 - Реле нейтрального положения МОМ
Оно подключено последовательно с реле (K1), и
позволяет запуск двигателя только в том случае, когда
рычаг МОМ находится в нейтральном положении
(отсоединенном). Если любое из реле (K1 или K6) не
замкнуто, запуск двигателя с помощью ключа
невозможен.

K7 - Реле аварийного проблескового фонаря
